ยอยสลักอุตสาหกรรม ลดแรงกระแทก ดูดซับแรงสั่นสะเทือน

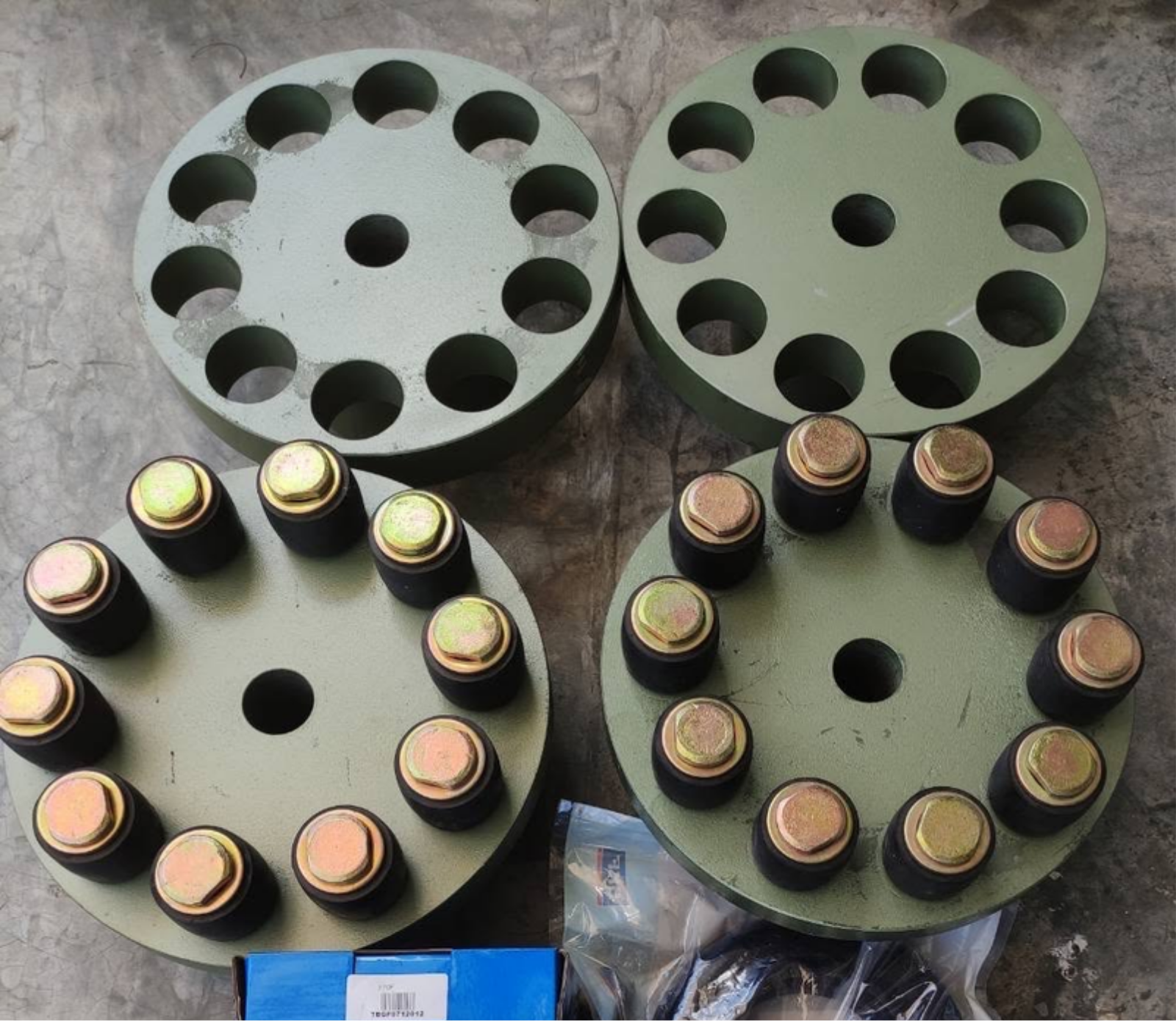

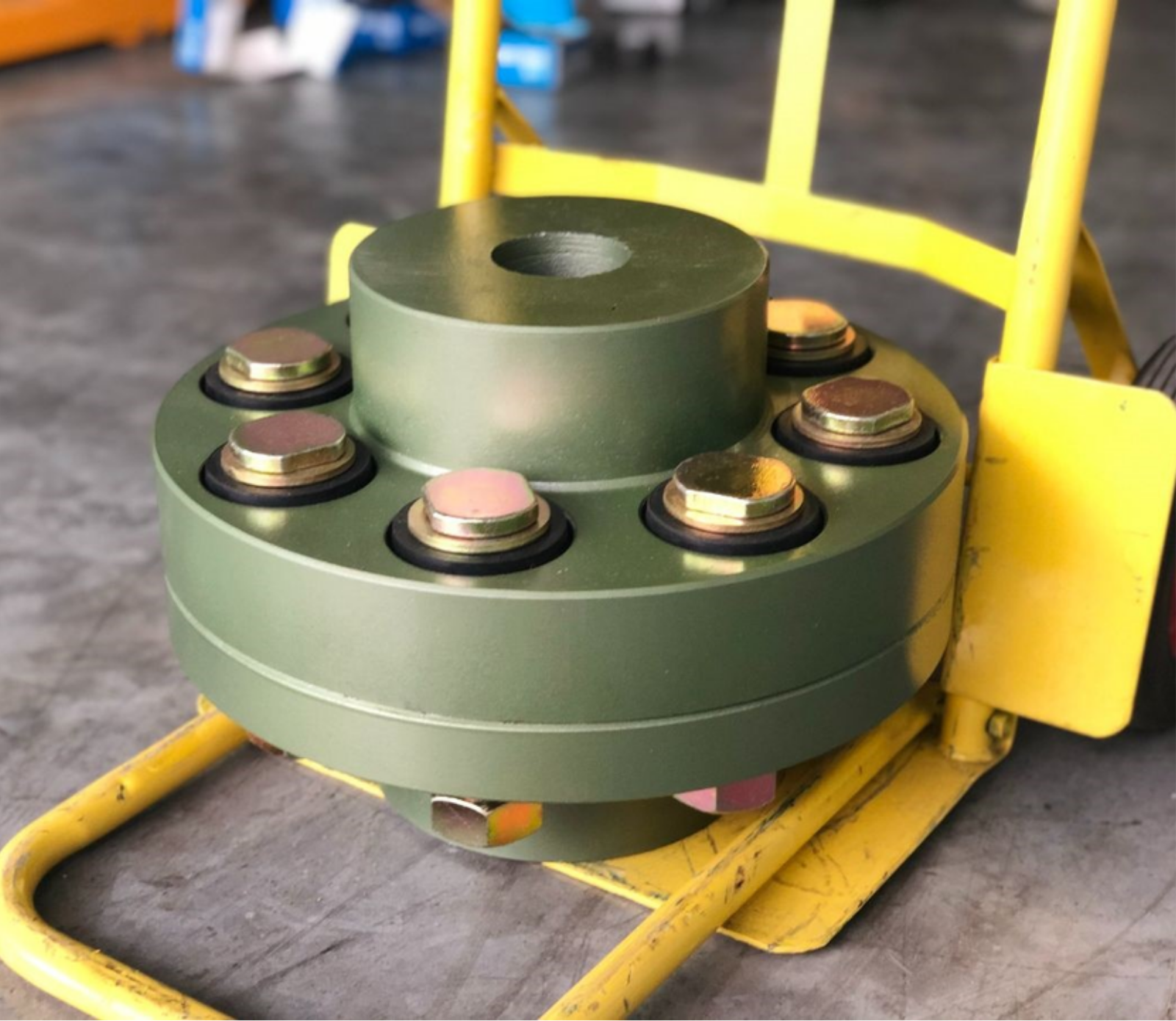

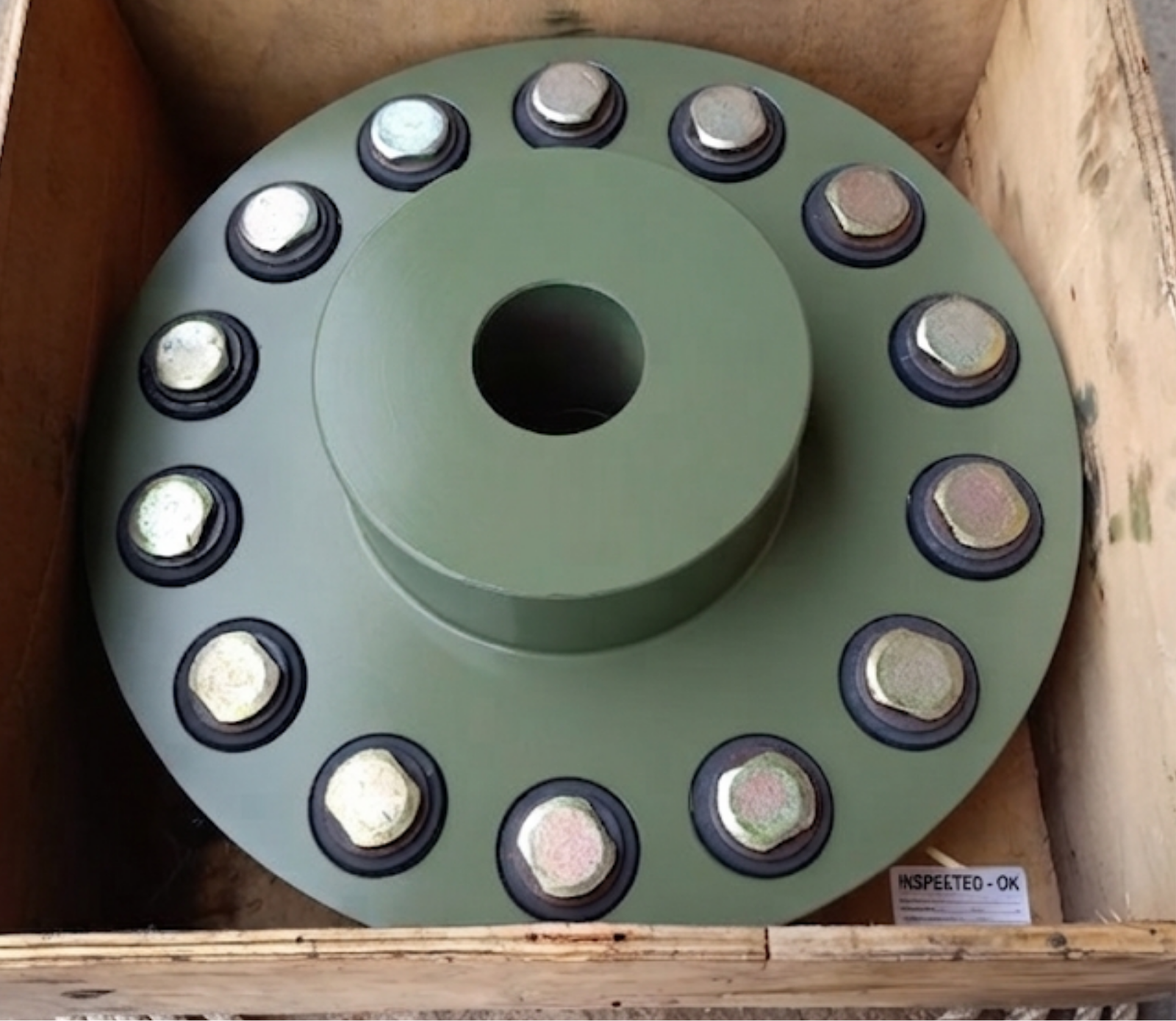

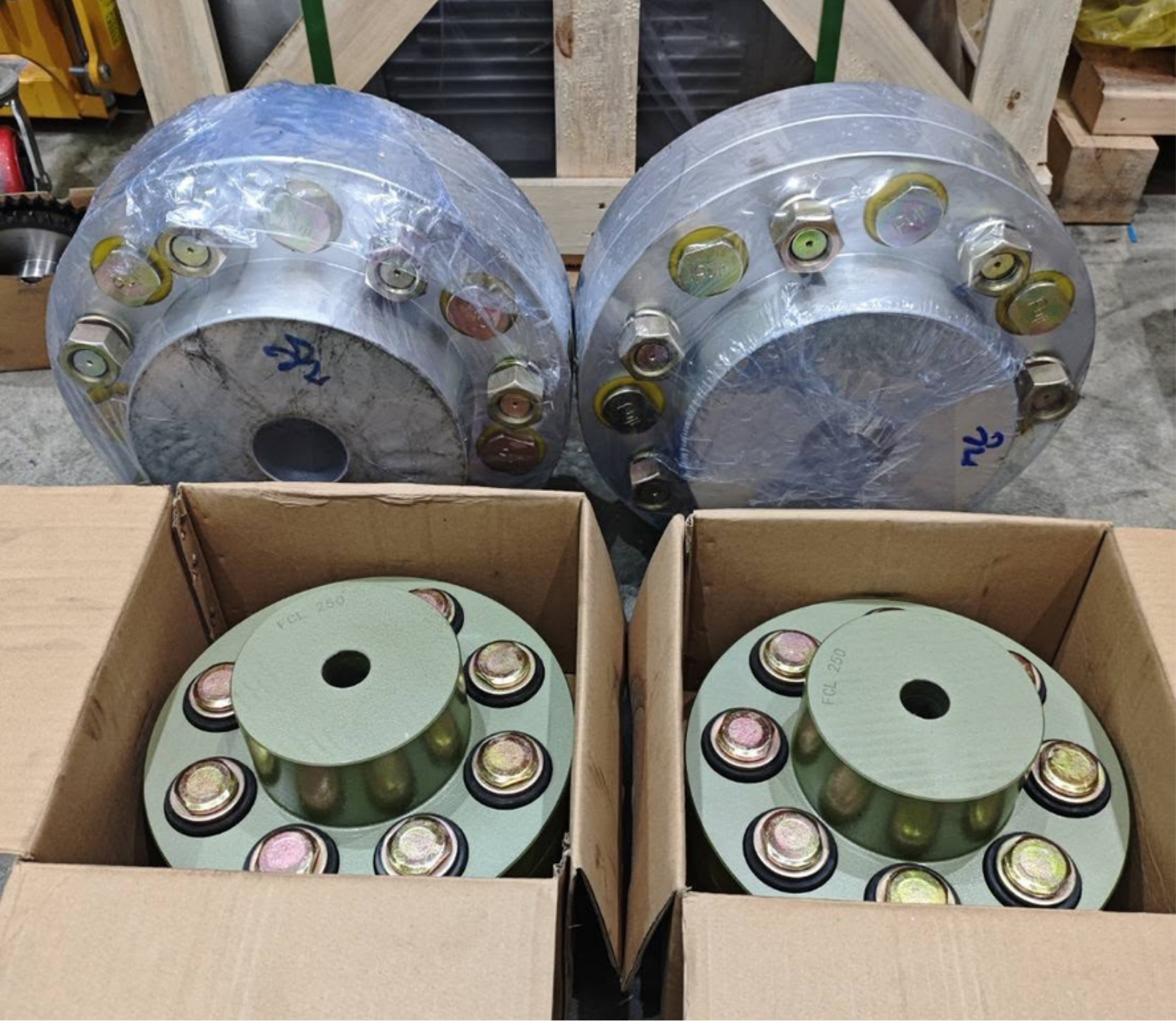

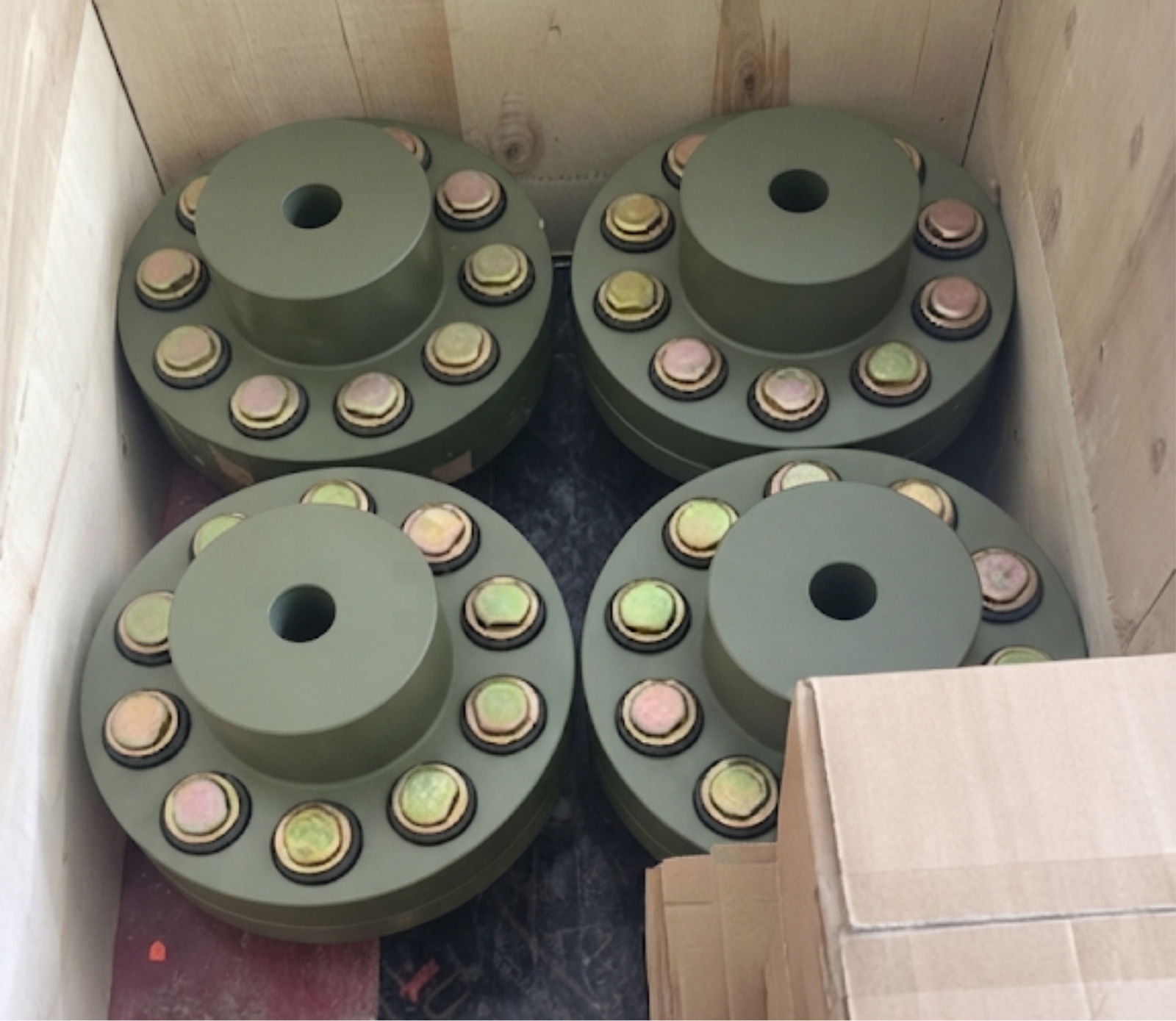

WINNER® Pin and Bush Coupling หรือ ยอยสลัก หรือ FCL Coupling เป็นคัปปลิ้งที่ออกแบบมาเพื่อลดแรงกระแทกและแรงสั่นสะเทือนในระบบส่งกำลัง โดยใช้ Bush Rubber เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม
เหมาะสำหรับเครื่องจักรที่มีการสตาร์ท-หยุดบ่อย หรือมีโหลดกระแทก ช่วยปกป้องมอเตอร์ เกียร์ และแบริ่งจากแรงกระแทก พร้อมช่วยยืดอายุการใช้งานของระบบส่งกำลัง
ผลิตจากเหล็กหล่อ FC25 คุณภาพสูง ใช้งานร่วมกับ Bush Rubber ชนิด NBR ซึ่งสามารถถอดเปลี่ยนอะไหล่ได้ง่าย ลดค่าใช้จ่ายในการบำรุงรักษา
บริษัท เดอะ วินเนอร์ พาร์ท แอนด์ เซอร์วิส จำกัด ผู้นำเข้าและจัดจำหน่าย WINNER Chain Coupling (ยอยโซ่) สำหรับงานอุตสาหกรรม มีสินค้าหลากหลายขนาด พร้อมสต็อกในประเทศไทย รองรับการจัดส่งทั่วประเทศอย่างรวดเร็ว พร้อมบริการกลึงรูเพลา (Bore) และทำร่องลิ่ม (Keyway) ตามความต้องการของลูกค้า โดยทีมงานที่มีประสบการณ์ด้านระบบส่งกำลัง พร้อมให้คำปรึกษาในการเลือกขนาดและเทียบรุ่น เพื่อให้เหมาะสมกับการใช้งานของเครื่องจักรแต่ละประเภท

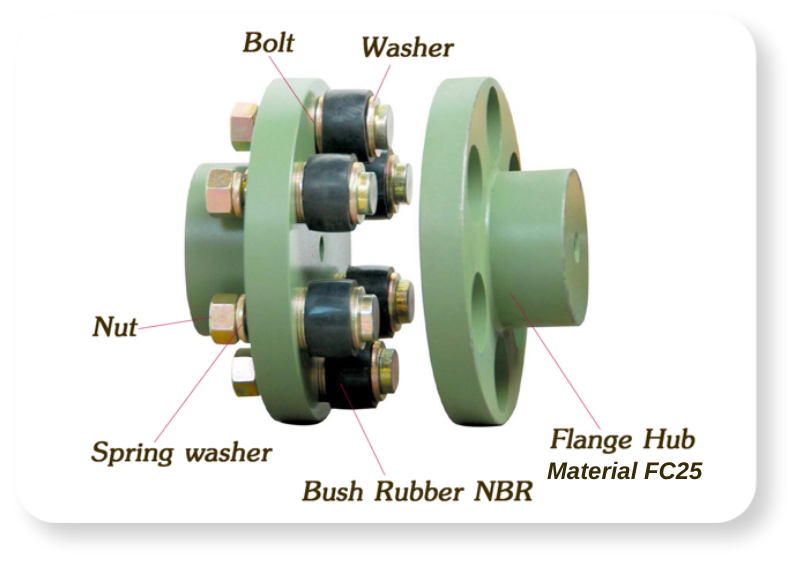

ผลิตจากเหล็กหล่อ FC25 แข็งแรง รองรับแรงบิดสูง เหมาะกับงานอุตสาหกรรมต่อเนื่อง

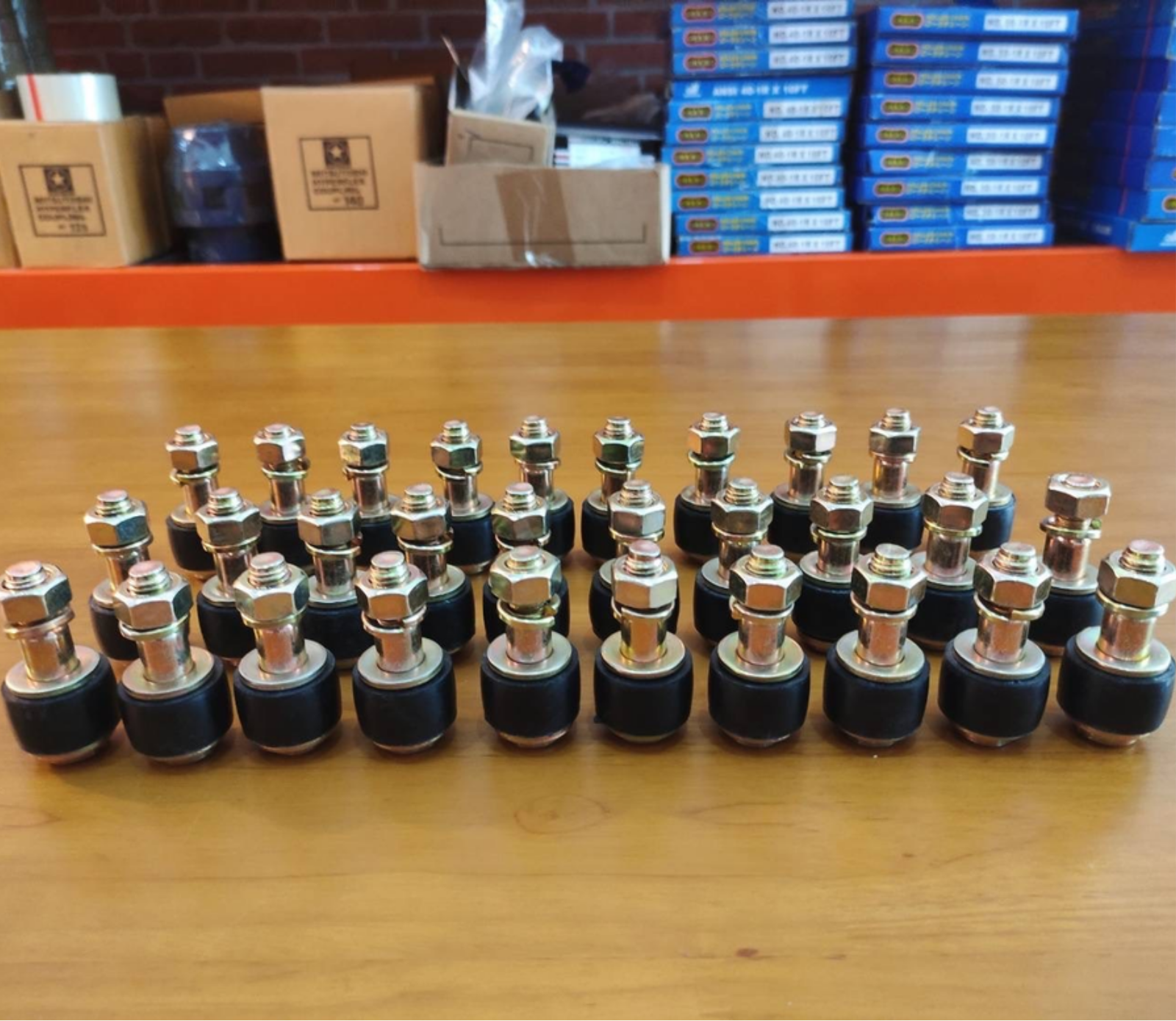

สลักเหล็กกำลังสูง ทำหน้าที่ส่งแรงบิดระหว่าง Hub ทั้งสองด้าน
ผลิตจากยาง NBR คุณภาพสูง ช่วยลดแรงกระแทก ดูดซับแรงสั่นสะเทือน และลดเสียงขณะเดินเครื่อง
ช่วยยึดชุดสลักให้แน่นหนา สามารถถอดเปลี่ยนอะไหล่ได้ง่าย
หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ Pin and Bush Coupling เป็นตัวเลือกที่เหมาะสม

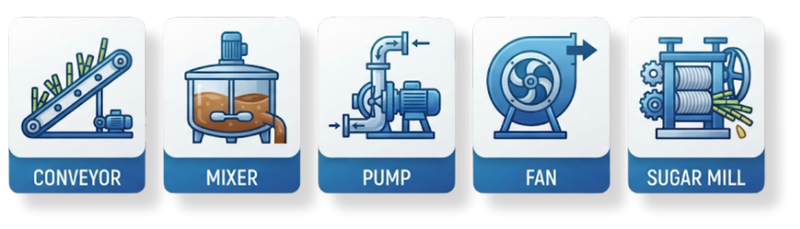

เหมาะสำหรับ

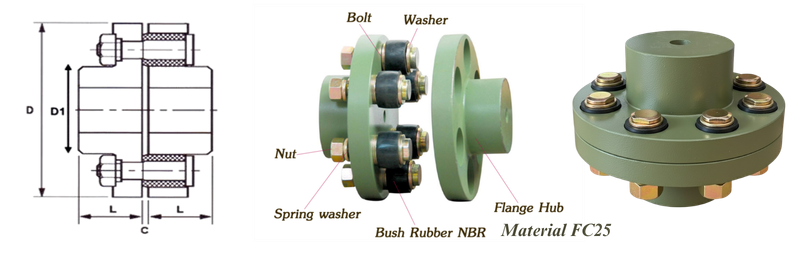

ยอยสลัก Pin and Bush หรือ FCL Coupling มีให้เลือกหลายขนาด เช่น
| Type (นิ้ว) | Max Bore | Max torque | Max speed | D | D1 | d1 | L | C | n-M | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | N-m | r/min | ||||||||
| FCL 90 (3.5) | 20 | 4 | 4,000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8 x 50 | 1.7 |
| FCL100 (4) | 25 | 10 | 4,000 | 100 | 40 | 22 | 35.5 | 3 | 4-M10 x 56 | 2.3 |
| FCL112 (4.5) | 28 | 16 | 4,000 | 112 | 45 | 13 | 40 | 3 | 4-M10 x 56 | 2.8 |
| FCL125 (5) | 30 | 25 | 4,000 | 125 | 50 | 13 | 45 | 3 | 4-M12 x 64 | 4 |

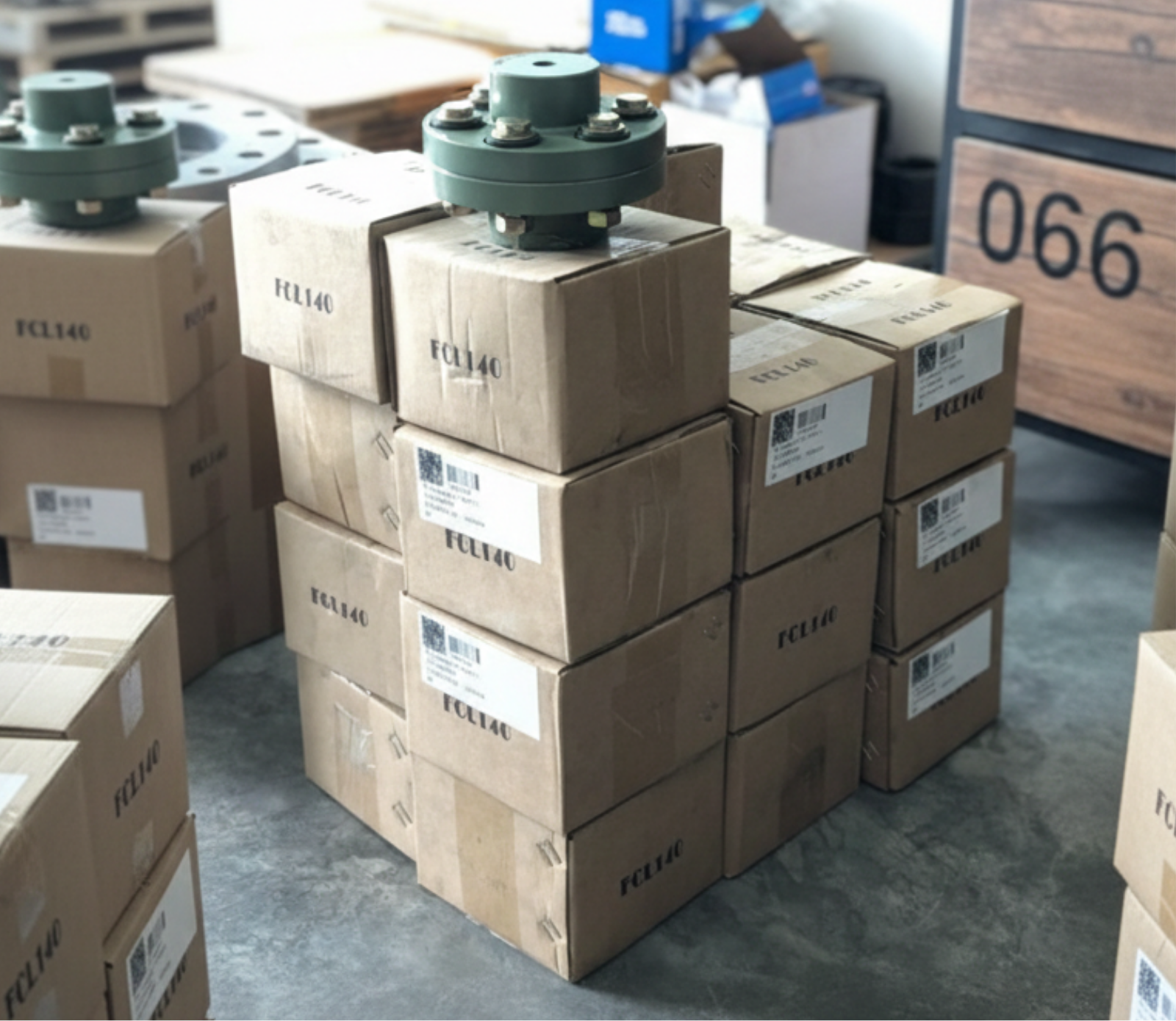

| FCL140 (5.5) | 38 | 50 | 4,000 | 140 | 63 | 13 | 50 | 3 | 6-M12 x 64 | 5.4 |
| FCL160 (6) | 45 | 110 | 4,000 | 160 | 80 | 15 | 56 | 3 | 8-M12 x 64 | 8 |
| FCL180 (7) | 50 | 157 | 3,500 | 180 | 90 | 15 | 63 | 3 | 8-M12 x 64 | 10.5 |
| FCL200 (8) | 56 | 245 | 3,200 | 200 | 100 | 21 | 71 | 4 | 8-M20 x 85 | 16.2 |

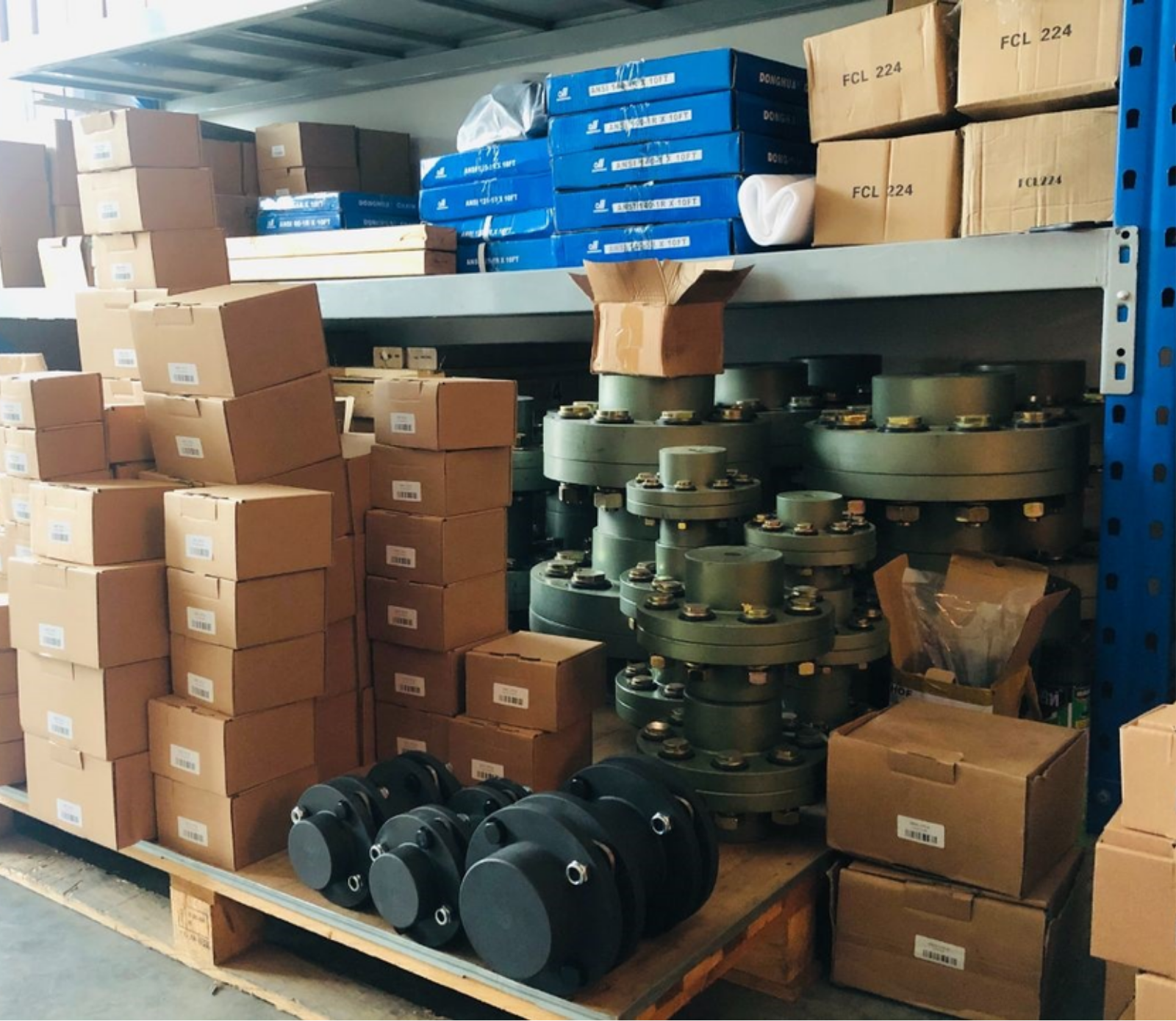

| FCL224 (9) | 65 | 392 | 2,850 | 224 | 112 | 21 | 80 | 4 | 8-M20 x 85 | 21.3 |
| FCL250 (10) | 75 | 618 | 2,550 | 250 | 125 | 25 | 90 | 4 | 8-M24 x 110 | 31.6 |
| FCL280 (11) | 80 | 980 | 2,300 | 280 | 140 | 34 | 100 | 4 | 8-M24 x 116 | 44 |
| FCL315 (12) | 90 | 1,568 | 2,050 | 315 | 160 | 41 | 112 | 4 | 10-M24 x 116 | 57.7 |
| FCL355 (14) | 105 | 2,450 | 1,800 | 355 | 180 | 60 | 125 | 5 | 8-M30 x 150 | 89.5 |
| FCL400 (16) | 110 | 3,920 | 1,600 | 400 | 200 | 60 | 125 | 5 | 10-M30 x 150 | 113 |
| FCL450 (18) | 125 | 6,174 | 1,400 | 450 | 224 | 65 | 140 | 5 | 12-M30 x 150 | 145 |
| FCL560 (22) | 140 | 9,800 | 1,150 | 560 | 250 | 85 | 160 | 5 | 14-M30 x 150 | 229 |
| FCL630 (25) | 160 | 15,680 | 1,000 | 630 | 280 | 95 | 180 | 5 | 18-M30 x 150 | 296 |
เพื่อยืดอายุการใช้งานของ Pin and Bush Coupling ควร
การบำรุงรักษาที่เหมาะสมจะช่วยลด Downtime และลดค่าใช้จ่ายในการซ่อมบำรุงระยะยาว
หากต้องการให้ช่วยเลือก Pin and Bush Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้
