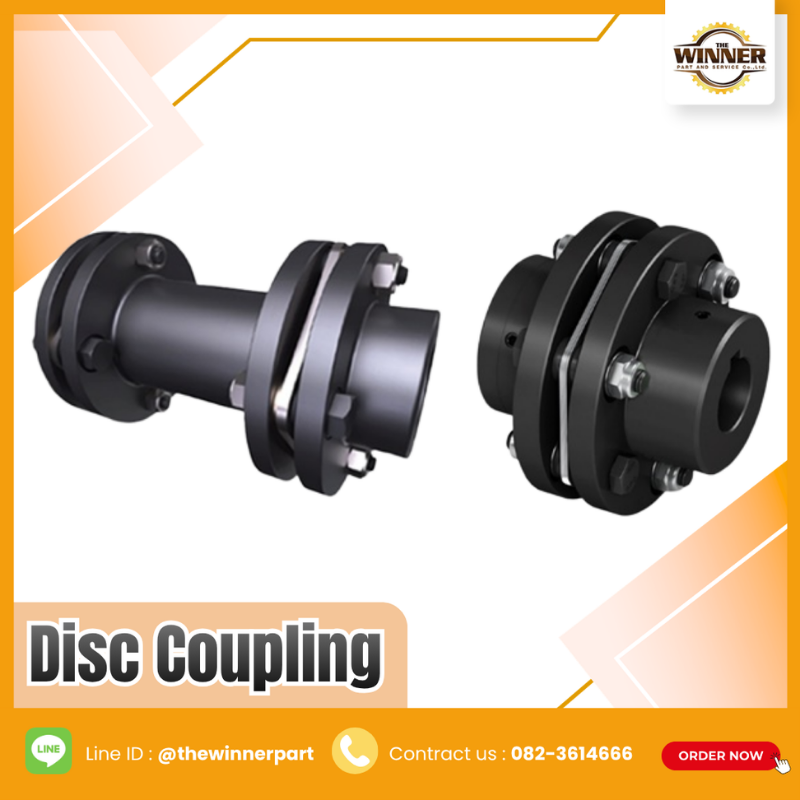

Disc Coupling

Disc Coupling คุณภาพอุตสาหกรรม ส่งกำลังแม่นยำ ไม่ต้องหล่อลื่น

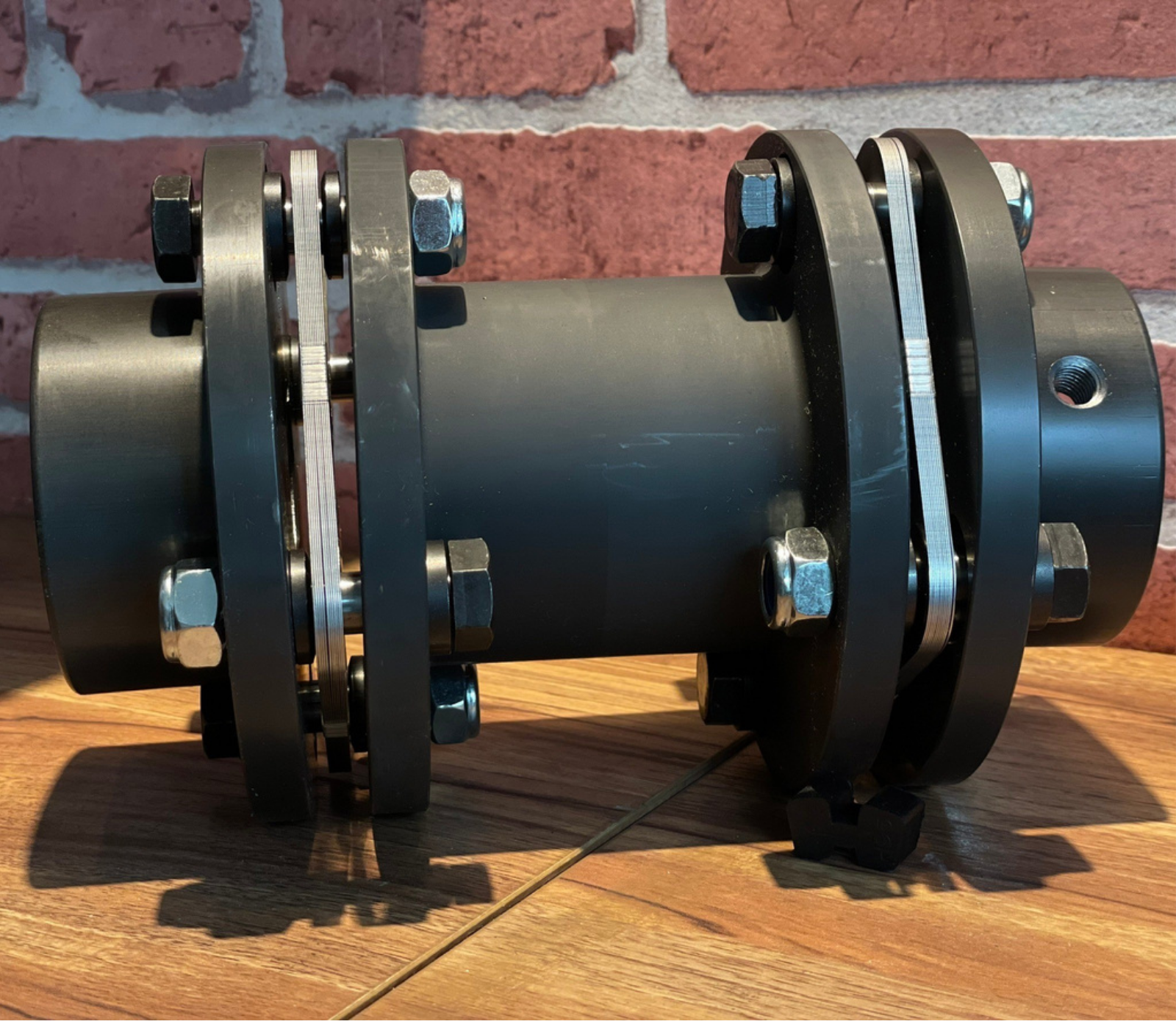

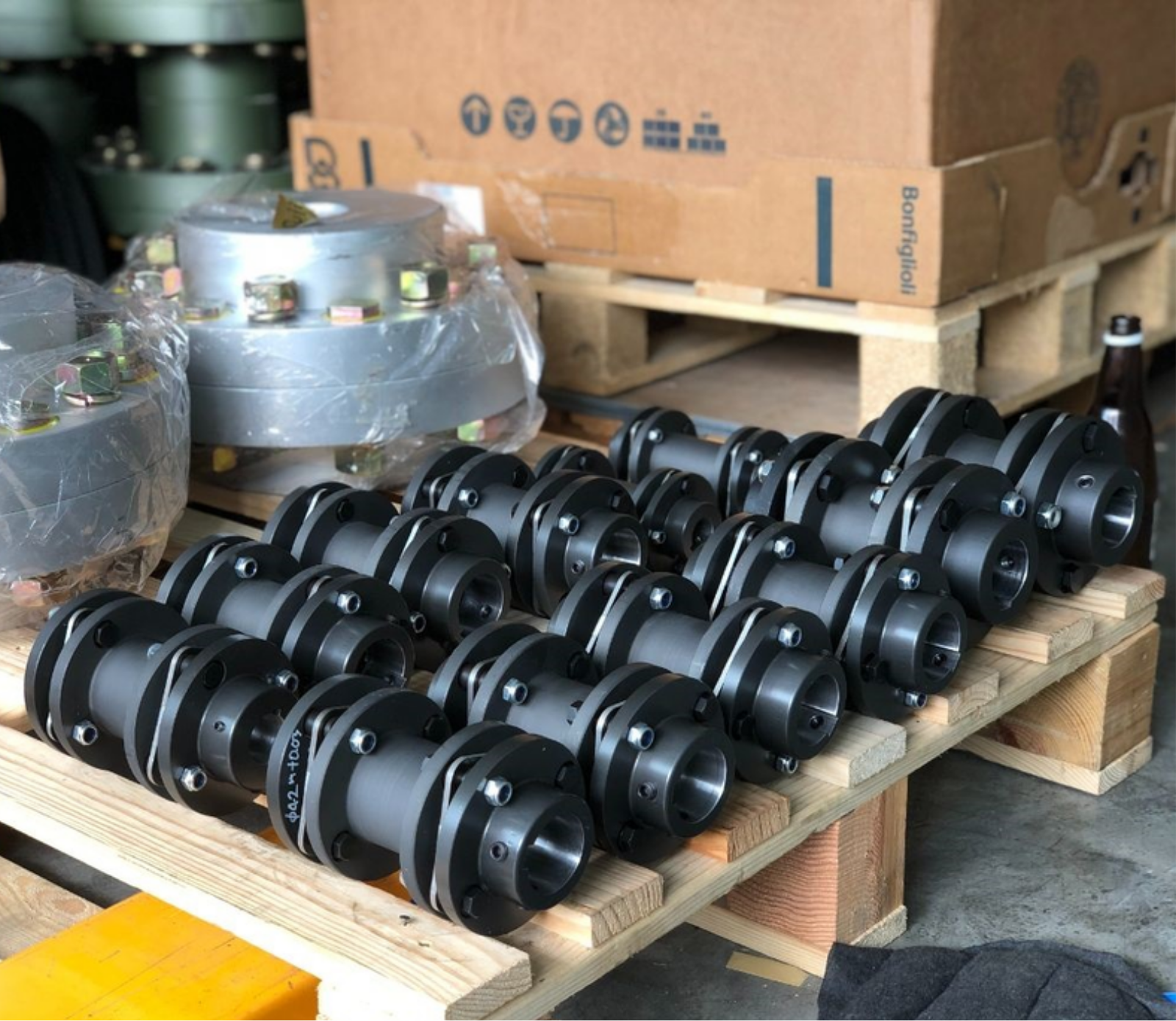

FLEXMAX® Disc Coupling หรือ ดิสก์คัปปลิ้ง เป็นคัปปลิ้งชนิด Metallic Flexible Coupling ที่ใช้แผ่นสแตนเลส (Disc Pack) เป็นตัวถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม โดยไม่ใช้ยางหรือชิ้นส่วนที่สึกหรอจากการเสียดสี

จุดเด่นของ Disc Coupling คือการส่งกำลังได้อย่างแม่นยำ (Zero Backlash) รองรับความเร็วรอบสูง และไม่ต้องหล่อลื่น จึงเหมาะสำหรับงานที่ต้องการความเที่ยงตรงของการหมุน เช่น ปั๊มความเร็วสูง คอมเพรสเซอร์ กังหันไอน้ำ เครื่องกำเนิดไฟฟ้า และเครื่องจักรที่ต้องการความแม่นยำในการส่งกำลัง

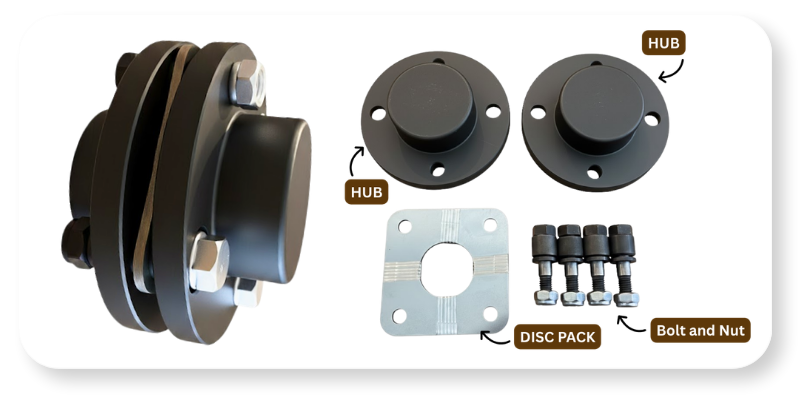

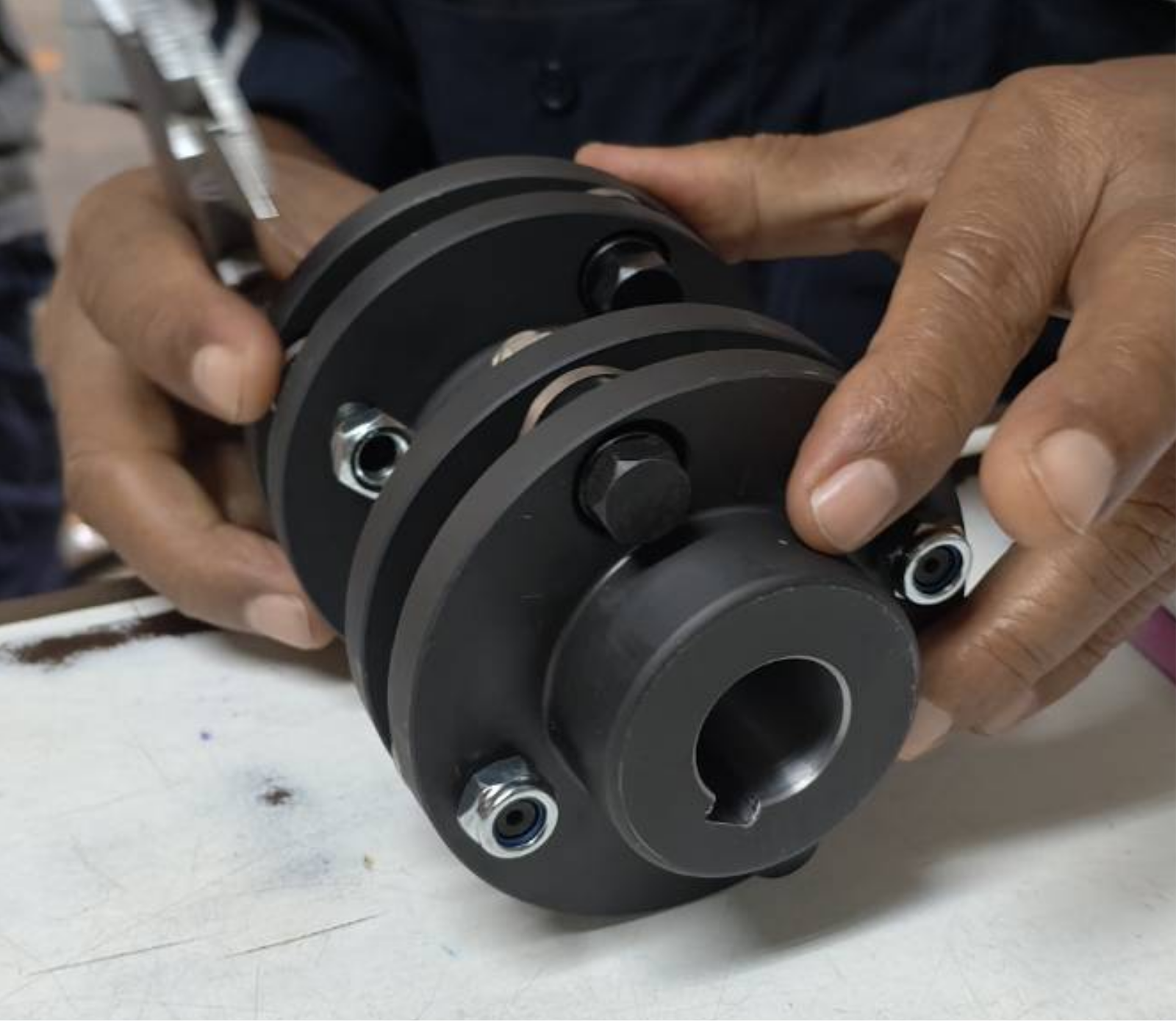

วัสดุและโครงสร้างของ Disc Coupling

• Hub

  ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการกลึงด้วยความแม่นยำ เพื่อให้ประกอบเข้ากับเพลาได้อย่างมั่นคง

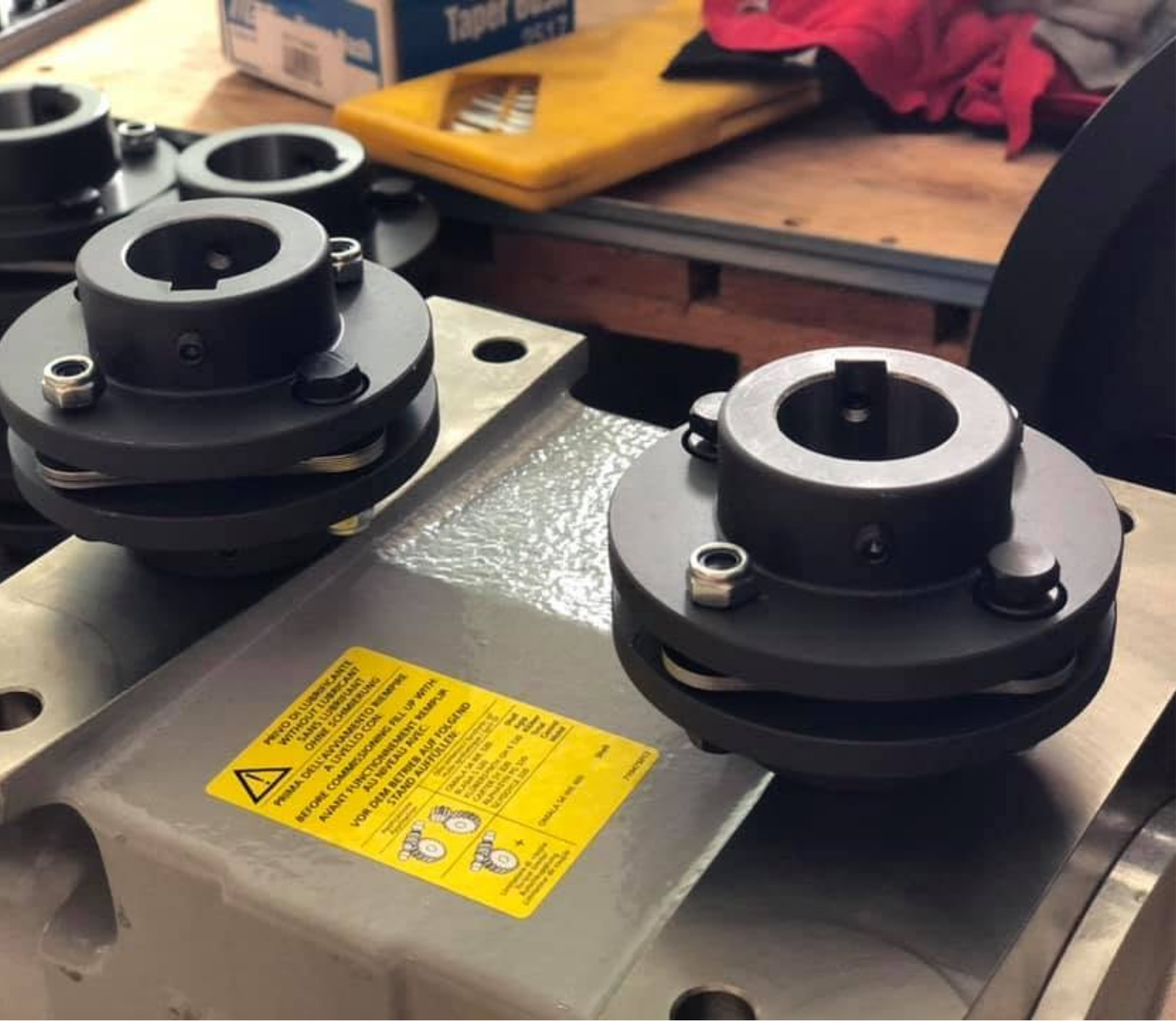

• Disc Pack

  ผลิตจากแผ่นสแตนเลสคุณภาพสูงหลายชั้น ยืดหยุ่นได้ดี รองรับการเยื้องศูนย์ของเพลา โดยไม่เกิด Backlash

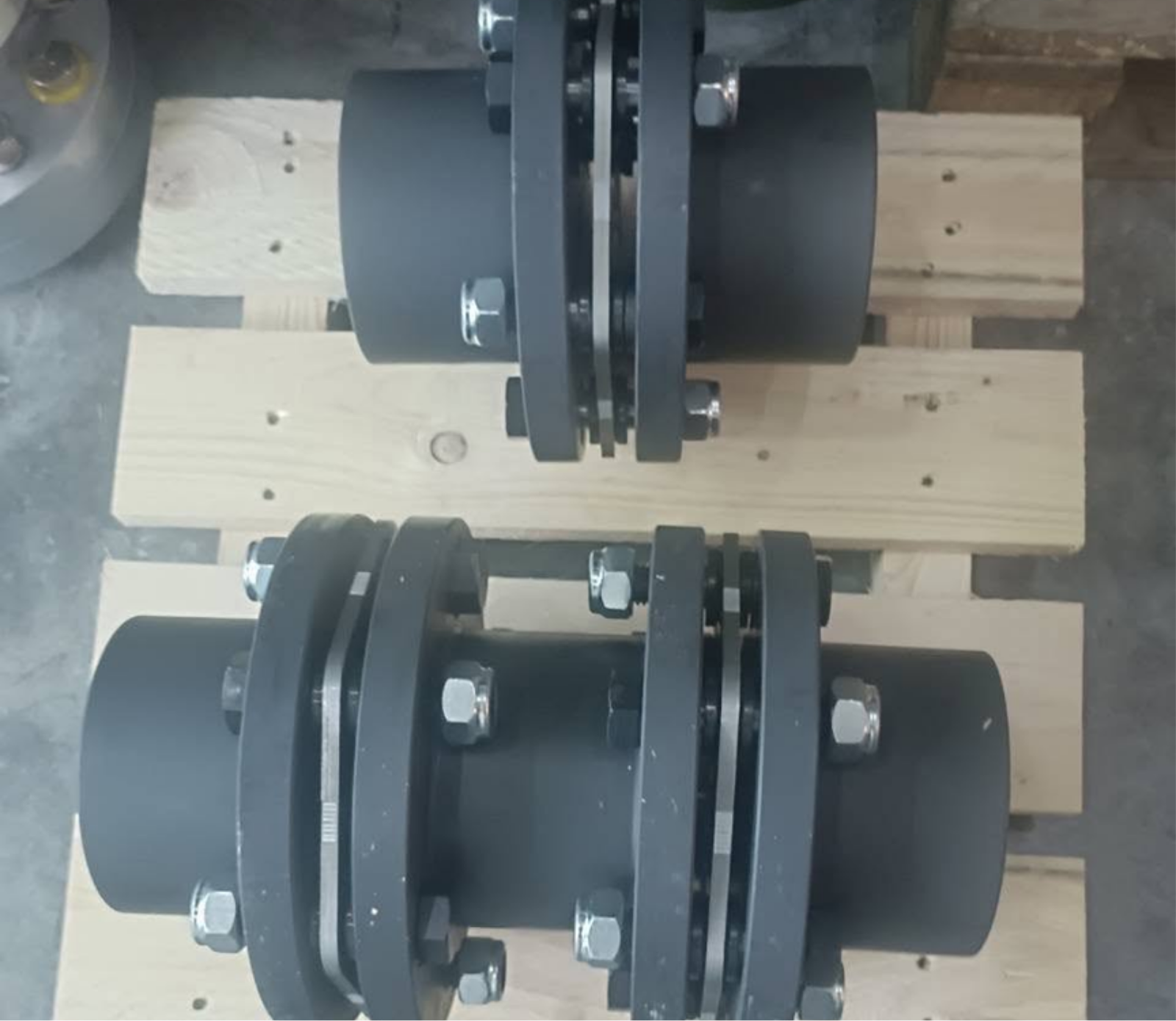

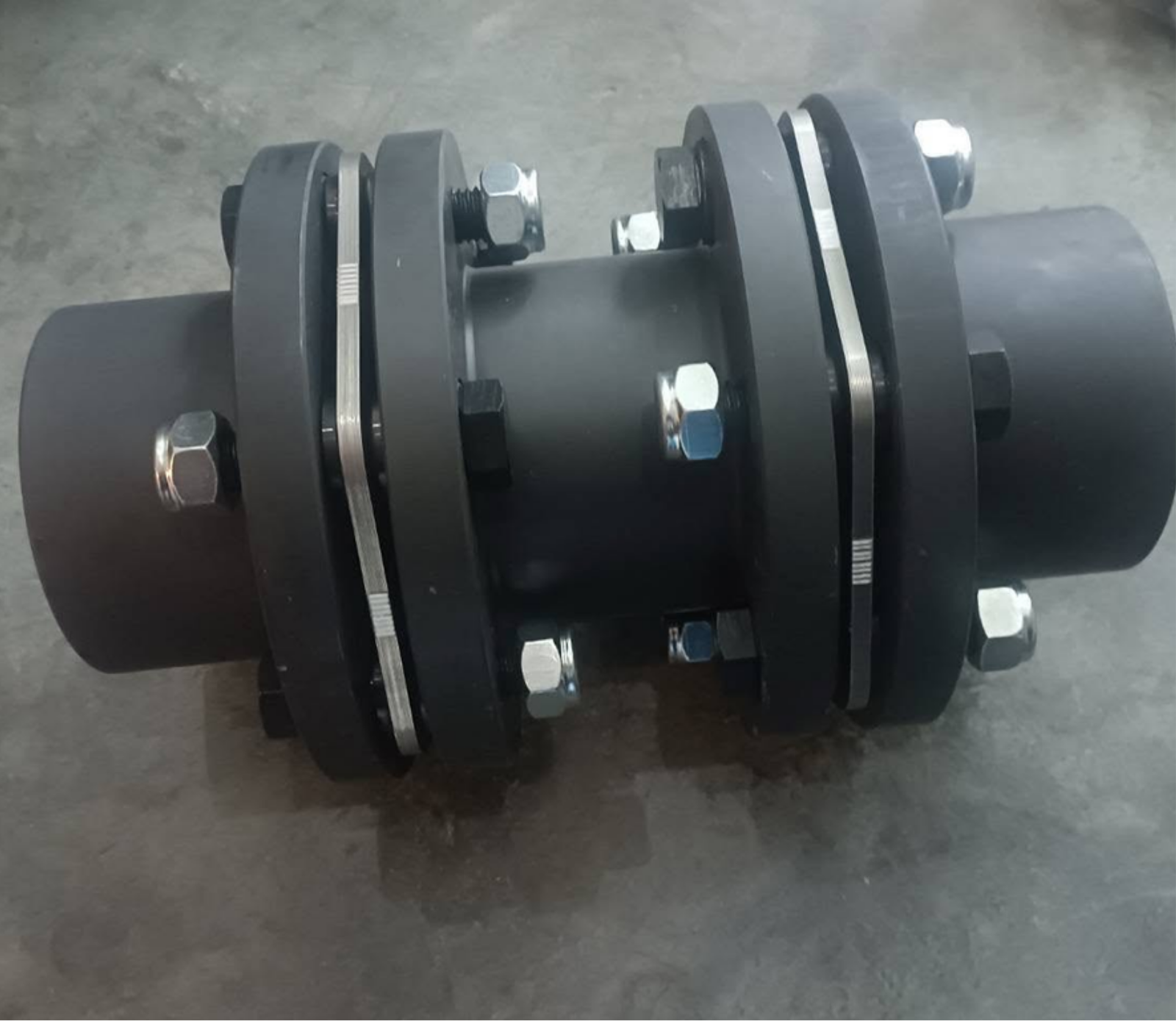

• Spacer (บางรุ่น)

  ช่วยเพิ่มระยะห่างระหว่างเพลา และอำนวยความสะดวกในการซ่อมบำรุง

• Bolt และ Lock Nut

  ผลิตจากเหล็กกำลังสูง รองรับแรงดึงและแรงบิดในการทำงานต่อเนื่อง

จุดเด่นของยอยสลัก Disc Coupling

• ส่งกำลังได้อย่างแม่นยำ (Zero Backlash)
• ไม่ต้องหล่อลื่น
• รองรับความเร็วรอบสูง
• รองรับการเยื้องศูนย์ของเพลา
• ไม่มีชิ้นส่วนยาง จึงไม่เสื่อมสภาพจากความร้อนหรือน้ำมัน
• บำรุงรักษาน้อย
• อายุการใช้งานยาวนาน

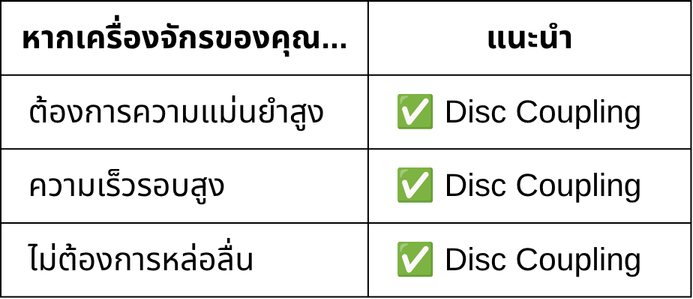

Disc Coupling เหมาะกับการใช้งานแบบใด

หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ Disc Coupling คือทางเลือกที่เหมาะสม

• ต้องการความแม่นยำในการส่งกำลัง
• เครื่องจักรทำงานที่ความเร็วรอบสูง
• ไม่ต้องการการหล่อลื่น
• ต้องการลดค่าใช้จ่ายในการบำรุงรักษา
• ใช้งานต่อเนื่องเป็นเวลานาน

เหมาะสำหรับ

• Centrifugal Pump
• Compressor
• Steam Turbine
• Generator
• Cooling Tower
• Test Bench
• Servo Drive
• Paper Machine
• เครื่องจักรความเร็วสูง

รุ่นสินค้าที่มีจำหน่าย

P4-05S • P4-10S • P4-15S • P4-20S • P4-25S • P4-30S • P4-35S • P4-40S • P4-45S • P4-50S • P4-55S

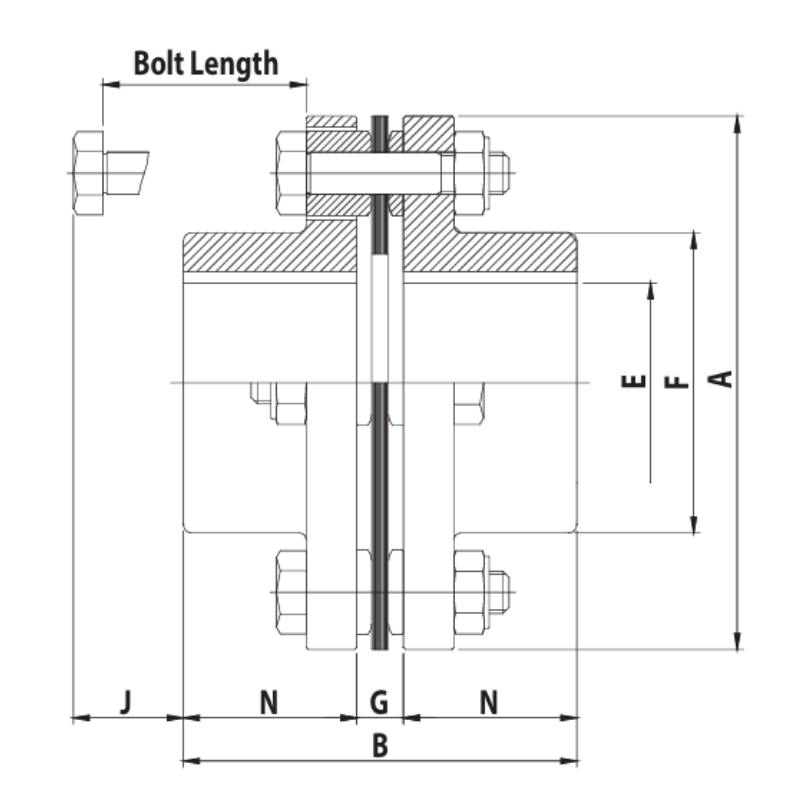

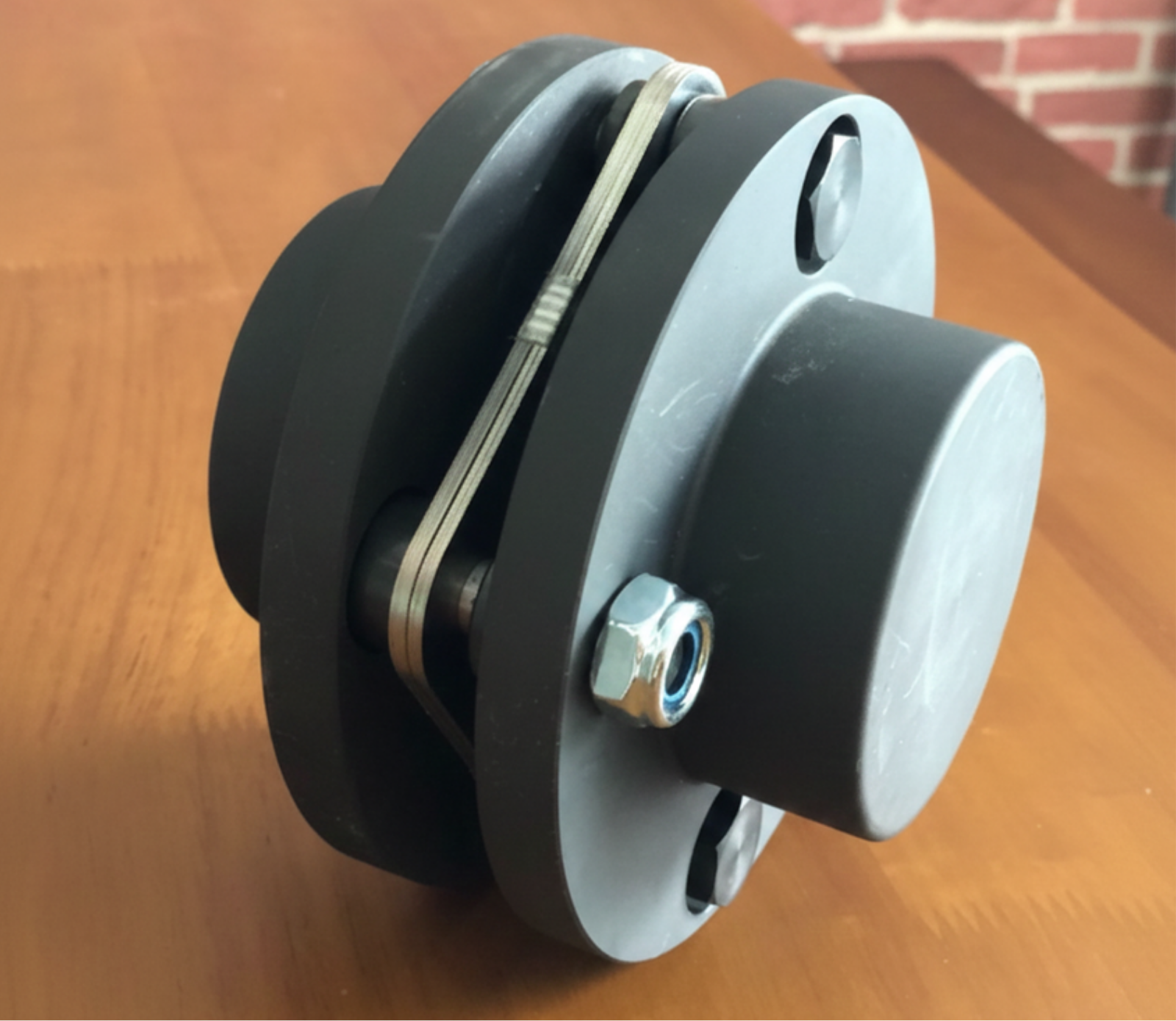

DIMENSION P4-00S (Single Disc)

SIZE	Torque (Nm)	Max. A.R.D(1) (kg)	MAX SPEED (RPM)	BORE DIA (mm) E max	A	B	F	G	N	J	CPLG WT (kg)	GD² (kgf·m²)	B.T Torque (Nm)(2)
5	33	15	15,000	23	67	55.8	33	5.8	25	10	0.6	8	9
10	90	25	15,000	32	81	57	46	7	25	10	1.1	24	9
15	177	56	15,000	35	93	66.4	51	8.4	29	17.2	1.7	48	22
20	245	83	15,000	42	104	79	61	11	34	18	2.5	80	22
25	422	120	12,000	50	126	93	71	11	41	19	4.3	224	41
30	775	180	10,000	58	143	108.4	84	12.4	48	23	6.9	440	72
35	1,270	270	9,300	74	168	130	106	16	57	16	11.3	1,080	72
40	2,060	380	8,000	83	194	145	118	17	64	19	16.7	2,080	160
45	3,330	450	7,300	95	214	174.8	137	22.8	76	22.8	22.7	3,520	160
50	4,900	610	6,300	109	246	202	156	24	89	18	35.4	7,200	220
55	6,370	770	5,600	118	276	230	169	26	102	20	52	12,800	570

Download File

การติดตั้งและบำรุงรักษา

เพื่อยืดอายุการใช้งานของ Pin and Bush Coupling ควร

• ตรวจสอบ Alignment ของเพลา
• ตรวจสอบ Bolt ให้ได้แรงบิดตามกำหนด
• ตรวจสอบ Disc Pack ว่ามีรอยแตกร้าวหรือไม่
• ห้ามบิดหรือดัดแผ่น Disc ขณะติดตั้ง
• ตรวจสอบความแน่นของ Bolt เป็นระยะ

เนื่องจาก Disc Coupling ไม่ต้องหล่อลื่น จึงมีค่าใช้จ่ายในการบำรุงรักษาต่ำกว่าคัปปลิ้งหลายประเภท

ขอใบเสนอราคา

หากต้องการให้ช่วยเลือก Disc Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้

• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วรอบ (RPM)
• ขนาดเพลาขับและเพลาตาม
• รูปถ่ายสินค้าเดิม หรือ Nameplate
• ประเภทเครื่องจักร

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
