Gear Coupling

Gear Coupling เกียร์คัปปลิ้งคุณภาพอุตสาหกรรม แข็งแรง รับแรงบิดสูง อายุการใช้งานยาวนาน

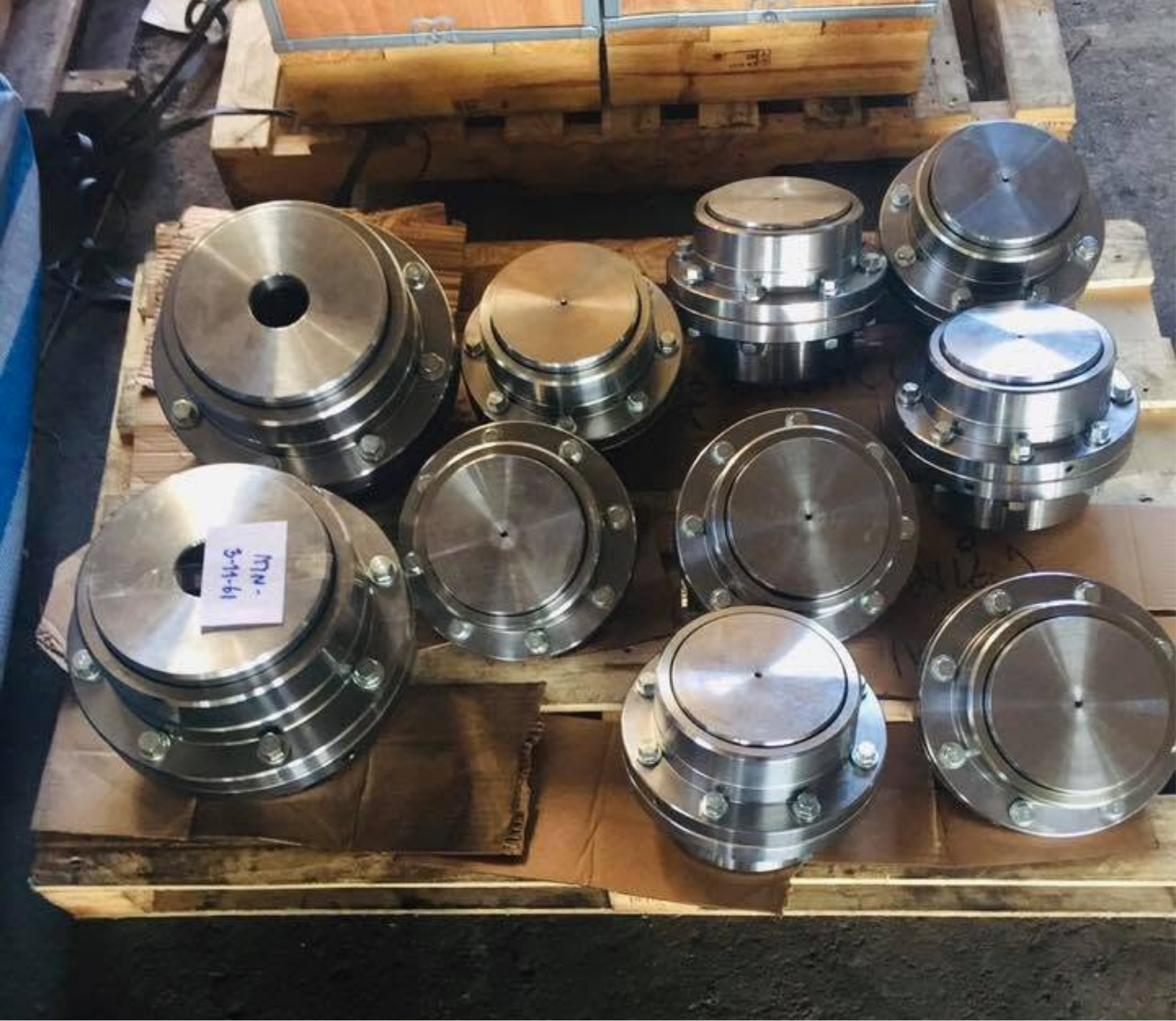

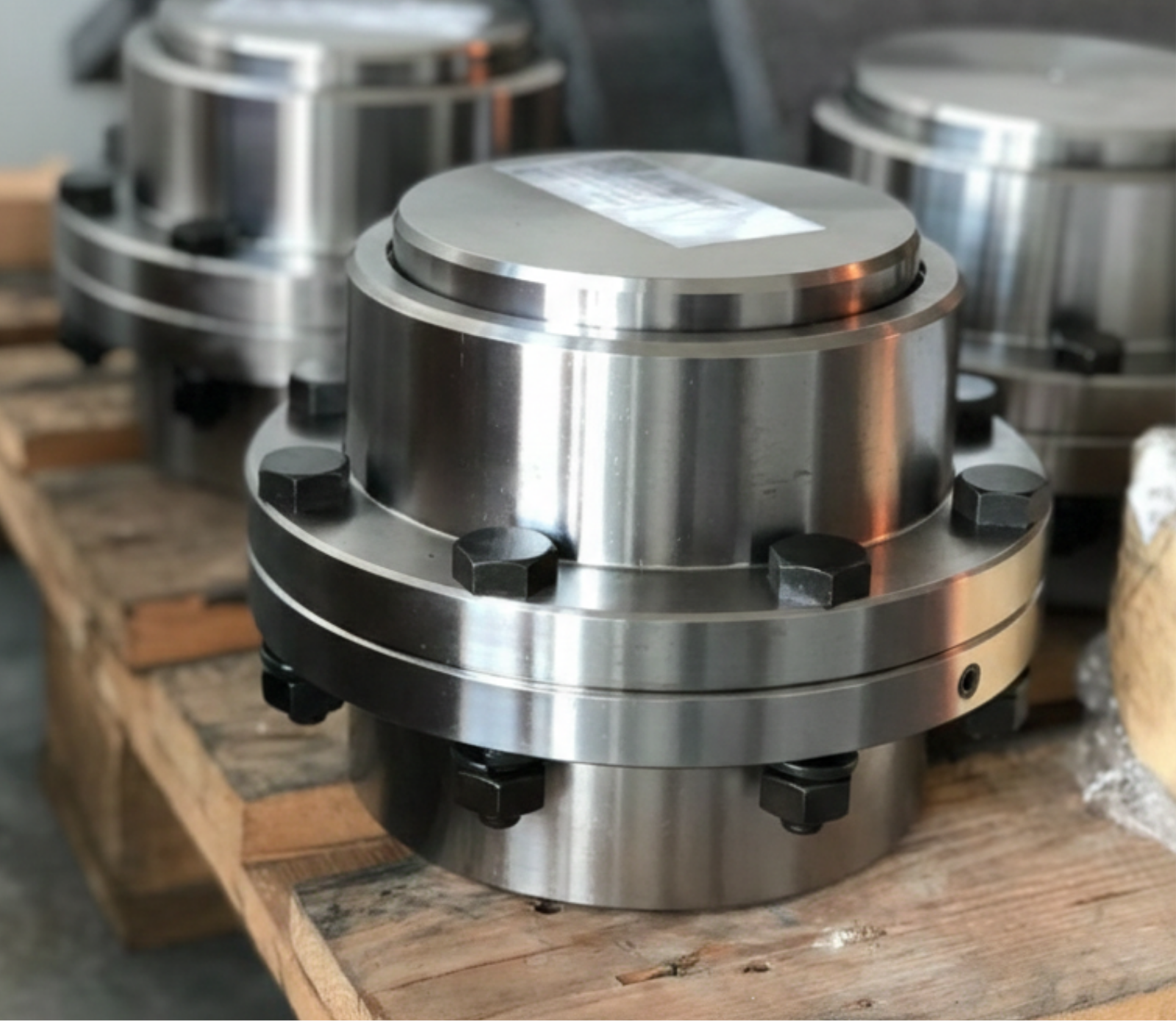

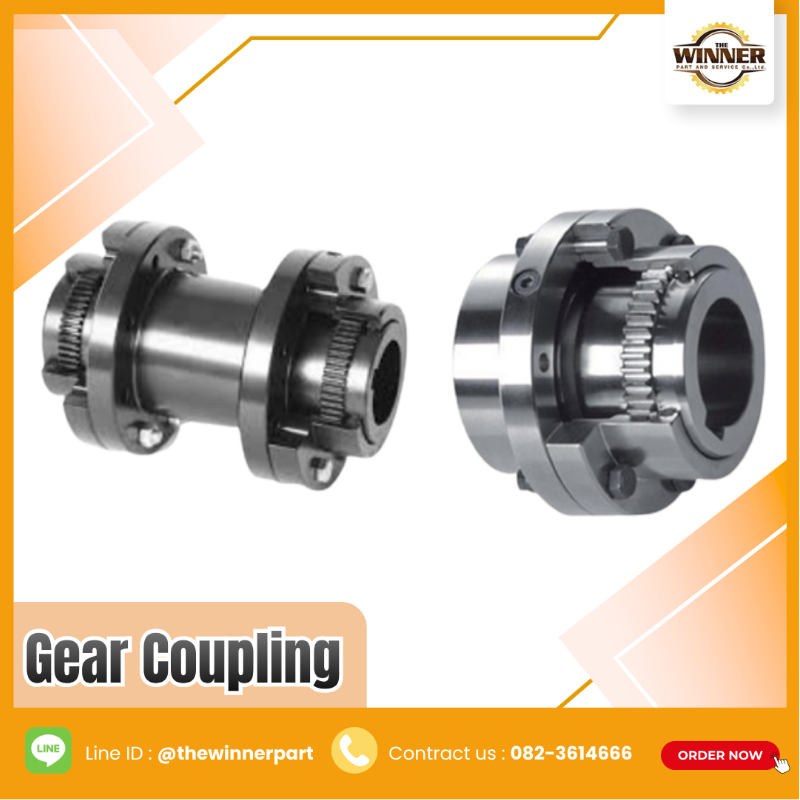

TORQMAX® Gear Coupling หรือเกียร์คัปปลิ้งออกแบบมาสำหรับงานส่งกำลังที่ต้องการรับแรงบิดสูงและทำงานต่อเนื่องในอุตสาหกรรมหนัก โดยใช้ชุดฟันเฟือง Crowned Gear และ Internal Gear ถ่ายทอดกำลังระหว่างเพลาขับและเพลาตาม

ด้วยโครงสร้างที่ผลิตจากเหล็กคุณภาพสูงและผ่านกระบวนการชุบแข็ง Gear Coupling จึงสามารถรองรับโหลดกระแทกและแรงบิดสูงได้ดี พร้อมรองรับการเยื้องศูนย์ของเพลา (Misalignment) ได้ทั้งแนวรัศมี แนวแกน และแนวมุม

เหมาะสำหรับงานที่ต้องการความแข็งแรง ความทนทาน และความเชื่อถือได้สูง เช่น โรงงานน้ำตาล โรงงานปูนซีเมนต์ โรงไฟฟ้า โรงงานเหล็ก และอุตสาหกรรมเหมืองแร่

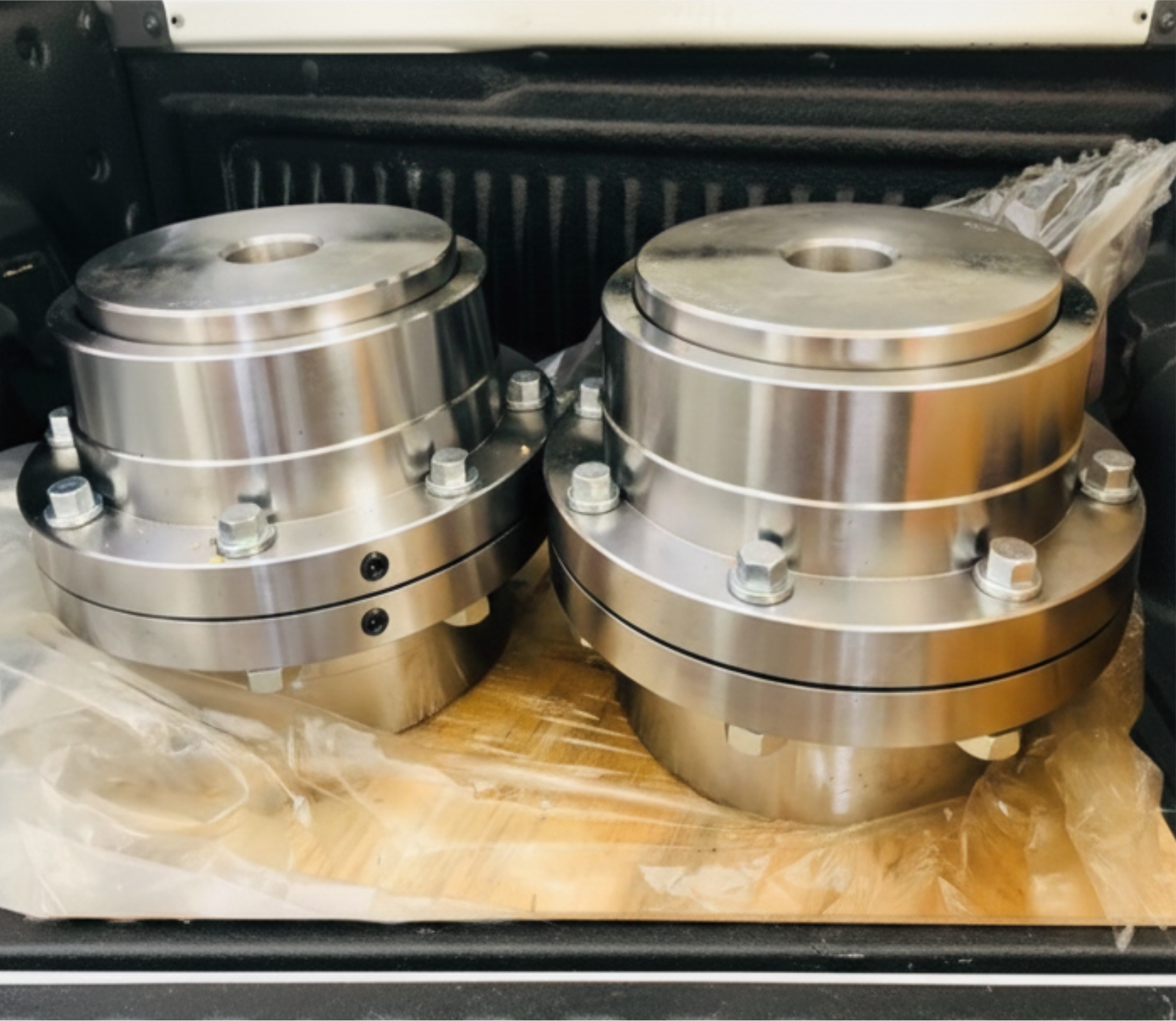

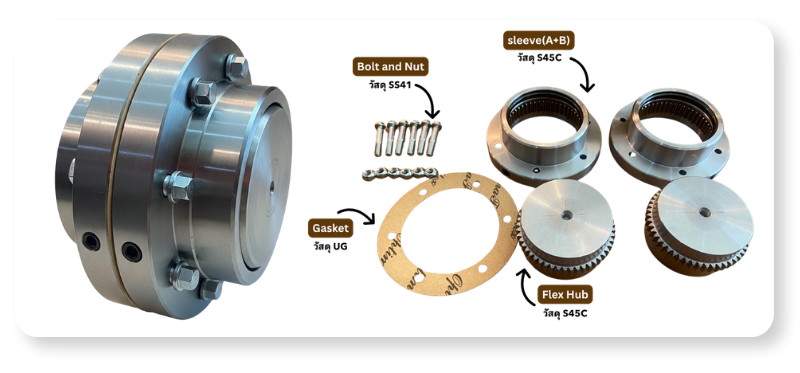

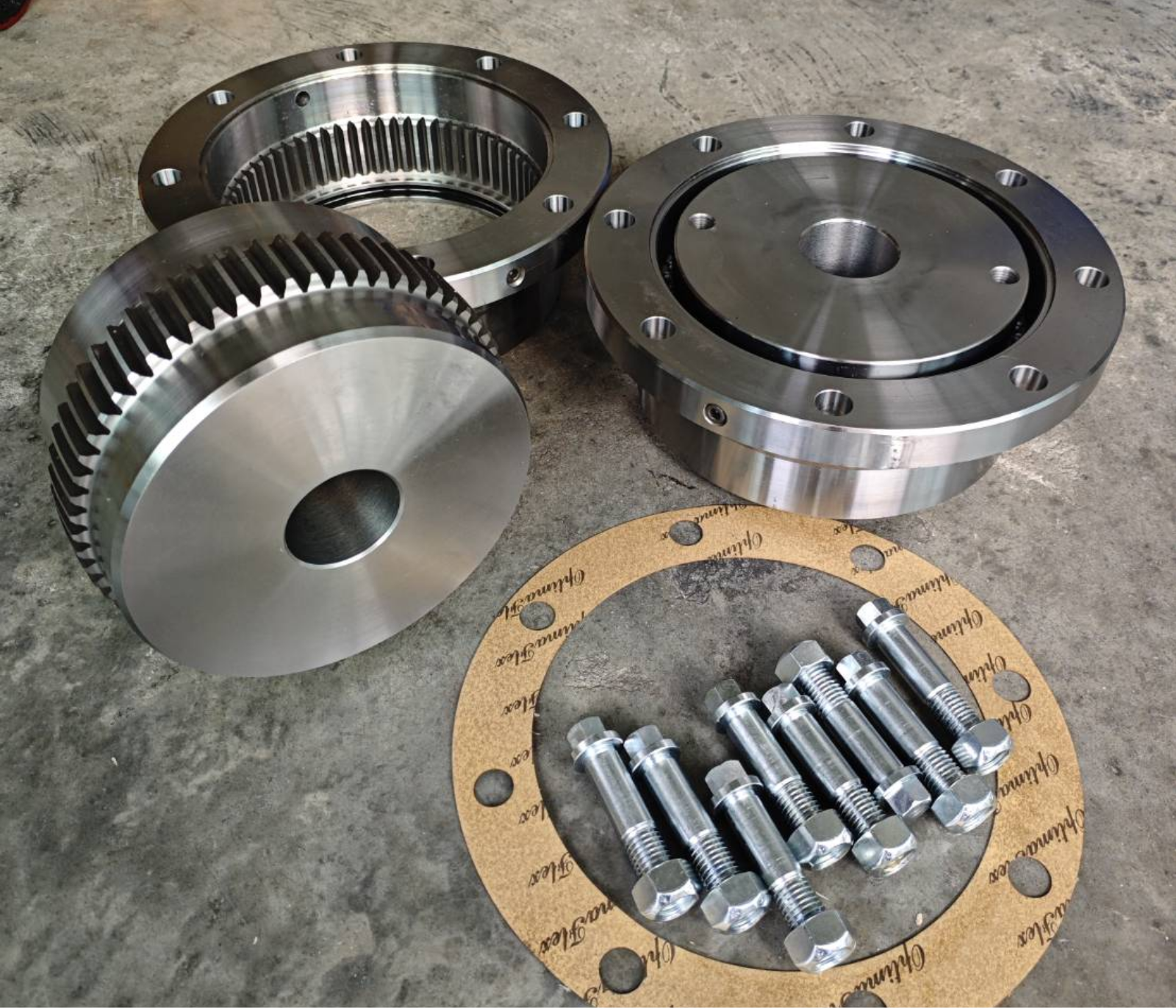

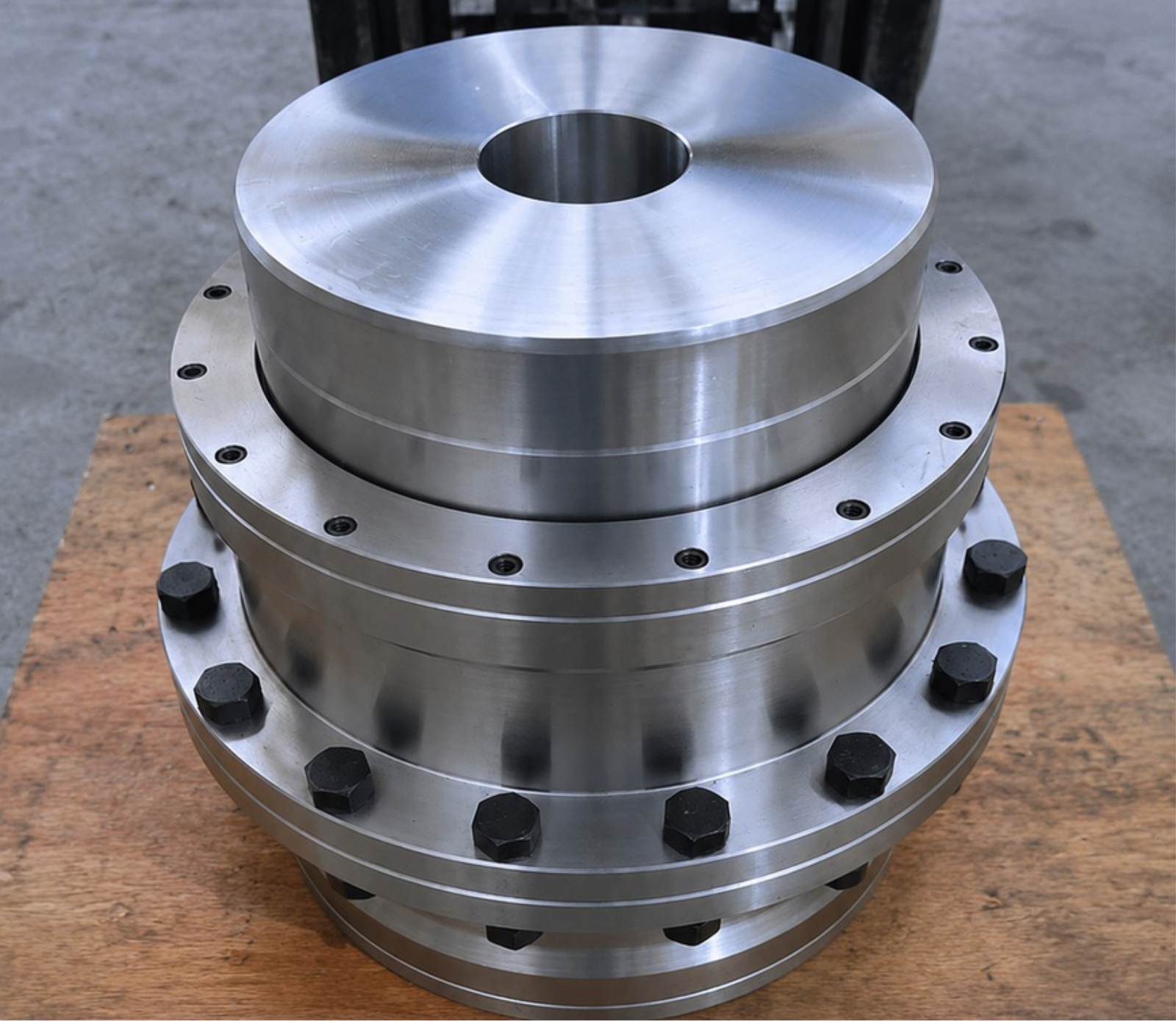

วัสดุและโครงสร้างของ Gear Coupling

• Flex Hub

  ผลิตจากเหล็กคุณภาพสูง พร้อมฟันเฟืองแบบ Crown Gear ที่ผ่านการชุบแข็ง เพื่อเพิ่มความทนทานต่อการสึกหรอและรองรับแรงบิดสูง

• Sleeve

  ปลอกเฟืองภายใน (Internal Gear) ทำหน้าที่ขบกับ Crown Gear อย่างแม่นยำ ช่วยให้การส่งกำลังเป็นไปอย่างราบรื่น

• O-Ring และ Gasket

  ป้องกันการรั่วซึมของจาระบีและป้องกันฝุ่นหรือสิ่งสกปรกเข้าสู่ชุดเฟือง

• Bolt และ Lock Nut

  ยึดชุด Gear Coupling ให้แข็งแรง รองรับการทำงานต่อเนื่องในสภาพแวดล้อมอุตสาหกรรม

จุดเด่นของ Gear Coupling

• รองรับแรงบิดสูง เหมาะสำหรับงานอุตสาหกรรมหนัก
• รองรับการเยื้องศูนย์ของเพลาได้ทั้ง Angular, Parallel และ Axial Misalignment
• ผลิตจากเหล็กคุณภาพสูง ทนต่อการสึกหรอ
• อายุการใช้งานยาวนาน เมื่อหล่อลื่นและบำรุงรักษาอย่างเหมาะสม
• มีหลายรูปแบบ เช่น Standard, Spacer และ Floating Shaft

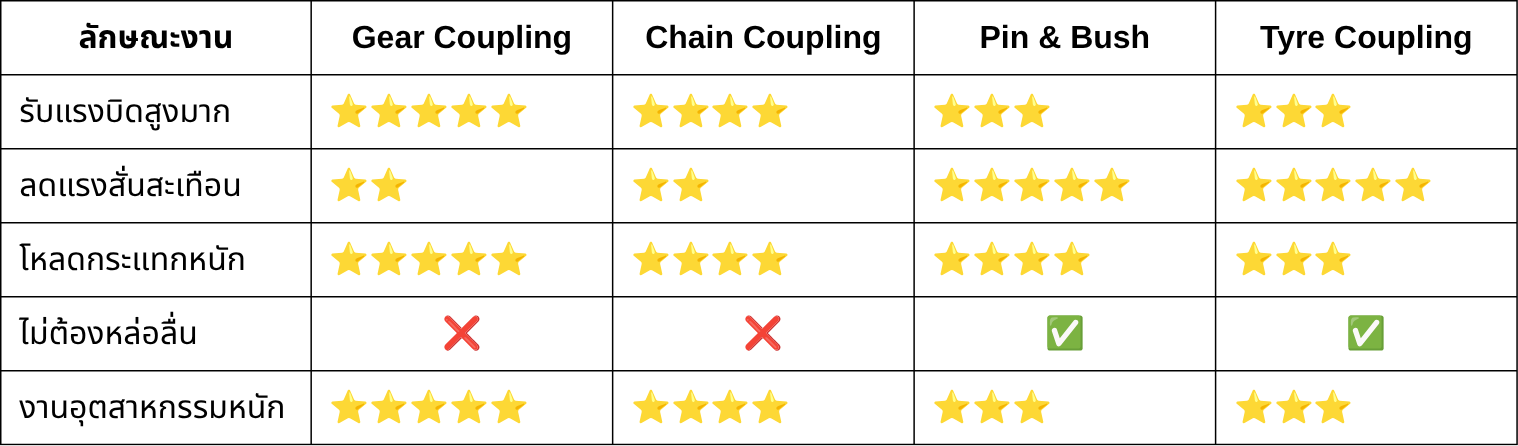

Gear Coupling เหมาะกับการใช้งานแบบใด

หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ Gear Coupling คือทางเลือกที่เหมาะสม

• ต้องการรับแรงบิดสูงมาก
• เครื่องจักรเดินต่อเนื่องตลอด 24 ชั่วโมง
• โหลดกระแทกสูง
• ใช้มอเตอร์กำลังสูง
• ต้องการคัปปลิ้งที่มีอายุการใช้งานยาวนาน

เหมาะสำหรับ

• Sugar Mill
• Cane Carrier
• Crusher
• Ball Mill
• Rotary Kiln
• Bucket Elevator
• Conveyor
• Cooling Tower
• Steam Turbine
• Generator

รุ่นสินค้าที่มีจำหน่าย

1010PG20 • 1015PG20 • 1020PG20 • 1025PG20 • 1030PG20 • 1035PG20 • 1040PG20 • 1045PG20 • 1050PG20 • 1055PG20 • 1060PG20 • 1070PG20 • PSS110 • PSS112 • PSS125 • PSS140 • PSS160 • PSS180 • PSS200 • PSS224 • PSS250 • PSS280 • PSS315 • PSS355 • PSS400 • PSS450 • PSS500 • PSS560 • PSS630 • PSS710 • PSS800 • PSS900 • PSS1000 • PSS1120 • PSS1250

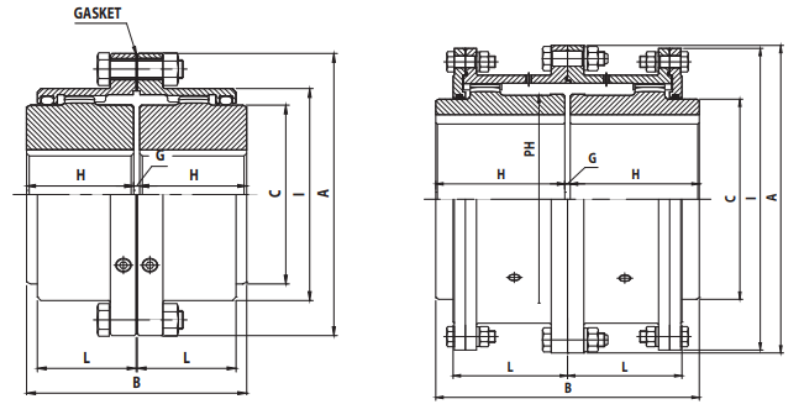

AGMA STANDARD • PG20/PGL20(G20 Type

SIZE	MAX SPEED (RPM)	BASIC TORQUE (Nm)	BORE DIA (mm) MAX	BORE DIA (mm) MIN	A	B	C	H	I	L	G	CPLG WT (kg)	LUBE WT (Kg)
1010PG20	8,000	859	48	13	115.9	89	69	43	83.8	39	3	4.5	0.04
1015PG20	6,500	1,918	60	19	152.4	101	86	49	105.2	48	3	9.1	0.07
1020PG20	5,600	4,187	73	25	177.8	127	105	62	126.5	59	3	15.9	0.11
1025PG20	5,000	6,450	92	32	212.7	159	131	77	154.9	72	5	29.5	0.23
1030PG20	4,400	12,825	105	38	239.7	187	152	91	180.3	84	5	43.1	0.36
1035PG20	3,900	16,684	124	51	279.4	218	178	106	211.3	98	6	68	0.54
1040PG20	3,600	31,146	146	64	317.5	248	210	121	245.4	111	6	97.5	0.91
1045PG20	3,200	34,140	165	76	346.1	278	235	135	274.1	123	8	136.1	1.04
1050PG20	2,900	46,060	178	89	388.9	314	254	153	305.8	141	8	190.5	1.77
1055PG20	2,650	60,352	197	102	425.4	344	279	168	334.3	158	8	249.5	2.22
1060PG20	2,450	77,516	222	114	457.2	384	305	188	366	169	8	306.2	3.18
1070PG20	2,150	114,509	254	89	527	451.5	343	221	424.9	196	9.5	485.4	4.35

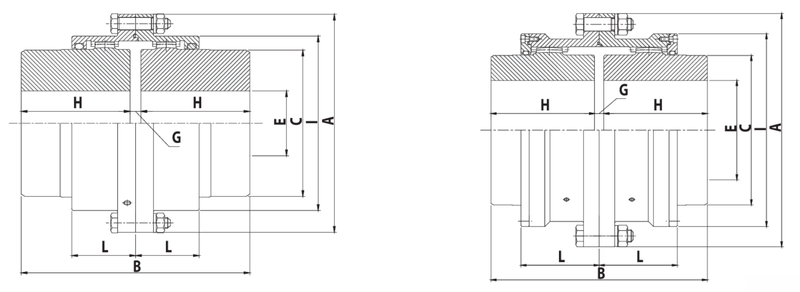

JIS STANDARD •Type PSS (Gear Double)

SIZE	MAX SPEED (RPM)	BASIC TORQUE (Nm)	BORE DIA (mm) MAX	BORE DIA (mm) MIN	A	B	C	H	I	L	G	WEIGHT (kg)	LUBE WT (Kg)	PSS-H (Nm)
PSS110	3,600	254	25	16	100	88	46	40	67	34	8	3	0.03	802
PSS112	3,600	617	40	16	112	108	58	50	79	40	8	5	0.04	1,420
PSS125	3,600	1,072	50	31	125	134	70	63	92	43	8	7	0.05	2,410
PSS140	3,600	1,486	56	31	140	150	80	71	107	47	8	9	0.07	3,540
PSS160	3,600	2,250	63	31	160	170	95	80	120	52	10	14	0.09	5,090
PSS180	3,600	3,372	71	45	180	190	105	90	134	56	10	19	0.12	7,730
PSS200	3,600	4,913	80	45	200	210	120	100	149	61	10	26	0.15	12,700
PSS224	3,080	6,987	90	51	224	236	145	112	174	65	12	38	0.25	17,800
PSS250	2,650	9,665	100	51	250	262	165	125	200	74	12	56	0.35	24,200
PSS280	2,340	16,555	125	51	280	294	190	140	224	82	14	83	0.48	32,300
PSS315	1,980	31,653	160	112	315	356	225	170	260	98	16	135	0.77	49,700
PSS355	1,800	39,706	180	125	355	396	250	190	288	108	16	184	0.94	65,800
PSS400	1,570	54,737	200	140	400	418	285	200	329	114	18	261	1.36	92,400
PSS450	1,540	74,705	220	140	450	418	290	200	372	151	18	304	1.79	174,000
PSS500	1,320	117,186	236	170	500	494	335	236	425	168	22	453	2.64	261,000
PSS560	1,170	166,784	265	190	560	552	385	265	475	187	22	664	3.23	408,000
PSS630	990	260,501	280	200	630	658	455	315	548	213	28	1,020	4.93	581,000
PSS710	870	376,696	355	250	710	738	510	355	622	242	28	1,460	6.63	789,000
PSS800	780	537,311	400	280	800	832	570	400	690	267	32	2,090	9.35	1,110,000
PSS900	840	771,115	475	315	900	932	670	450	792	295	32	3,030	12.63	1,510,000
PSS1000	760	1,189,219	510	355	1,000	1,040	720	500	858	322	40	4,120	13.75	1,970,000
PSS1120	682	1,598,179	600	400	1,120	1,160	840	560	990	360	40	5,920	15.45	2,450,000
PSS1250	610	2,120,000	710	500	1,250	1,460	960	710	1,126	399	40	9,410	18.25	3,250,000

Download File

การติดตั้งและบำรุงรักษา

เพื่อยืดอายุการใช้งานของ Pin and Bush Coupling ควร

• ตรวจสอบ Alignment ของเพลา
• เติมจาระบีตามระยะเวลาที่กำหนด
• ตรวจสอบการรั่วซึมของซีล
• ตรวจสอบการสึกหรอของฟันเฟือง
• ตรวจสอบ Bolt และ Nut
• เปลี่ยน O-Ring เมื่อเสื่อมสภาพ

ขอใบเสนอราคา

หากต้องการให้ช่วยเลือก Gear Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้

• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วรอบ (RPM)
• ขนาดเพลาขับและเพลาตาม
• รูปถ่ายสินค้าเดิม หรือ Nameplate
• ประเภทเครื่องจักร

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
