LIFEMAX® Grid Coupling หรือ กริดคัปปลิ้ง หรือ ยอยสปริงเหล็กเป็นคัปปลิ้งชนิดยืดหยุ่นที่ใช้ Spring Steel Grid เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม
เมื่อเครื่องจักรเกิดแรงกระแทกจากการสตาร์ท หยุด หรือเปลี่ยนโหลดอย่างรวดเร็ว สปริง Grid จะช่วยดูดซับแรงกระแทกและลดแรงสั่นสะเทือนก่อนส่งต่อไปยังมอเตอร์ เกียร์ และแบริ่ง ทำให้ช่วยยืดอายุการใช้งานของอุปกรณ์ในระบบส่งกำลัง
เหมาะสำหรับเครื่องจักรที่มีโหลดกระแทกสูง เช่น Crusher, Conveyor, Ball Mill, Mixer, Pump และเครื่องจักรในโรงงานน้ำตาล โรงงานปูนซีเมนต์ โรงงานเหล็ก และอุตสาหกรรมหนัก
บริษัท เดอะ วินเนอร์ พาร์ท แอนด์ เซอร์วิส จำกัด ผู้นำเข้าและจัดจำหน่าย Grid Coupling สำหรับงานอุตสาหกรรม มีสินค้าหลากหลายรุ่น พร้อมสต็อกในประเทศไทย รองรับการจัดส่งทั่วประเทศอย่างรวดเร็ว พร้อมบริการกลึงรูเพลา (Bore) และทำร่องลิ่ม (Keyway) ตามแบบ พร้อมทีมงานผู้เชี่ยวชาญช่วยเลือกและเทียบรุ่นให้เหมาะกับเครื่องจักรแต่ละประเภท

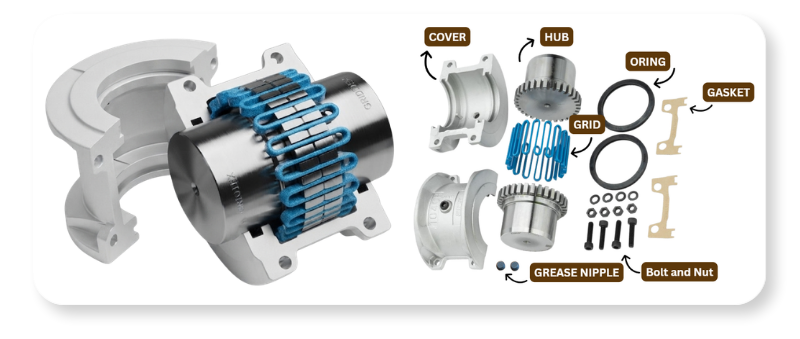

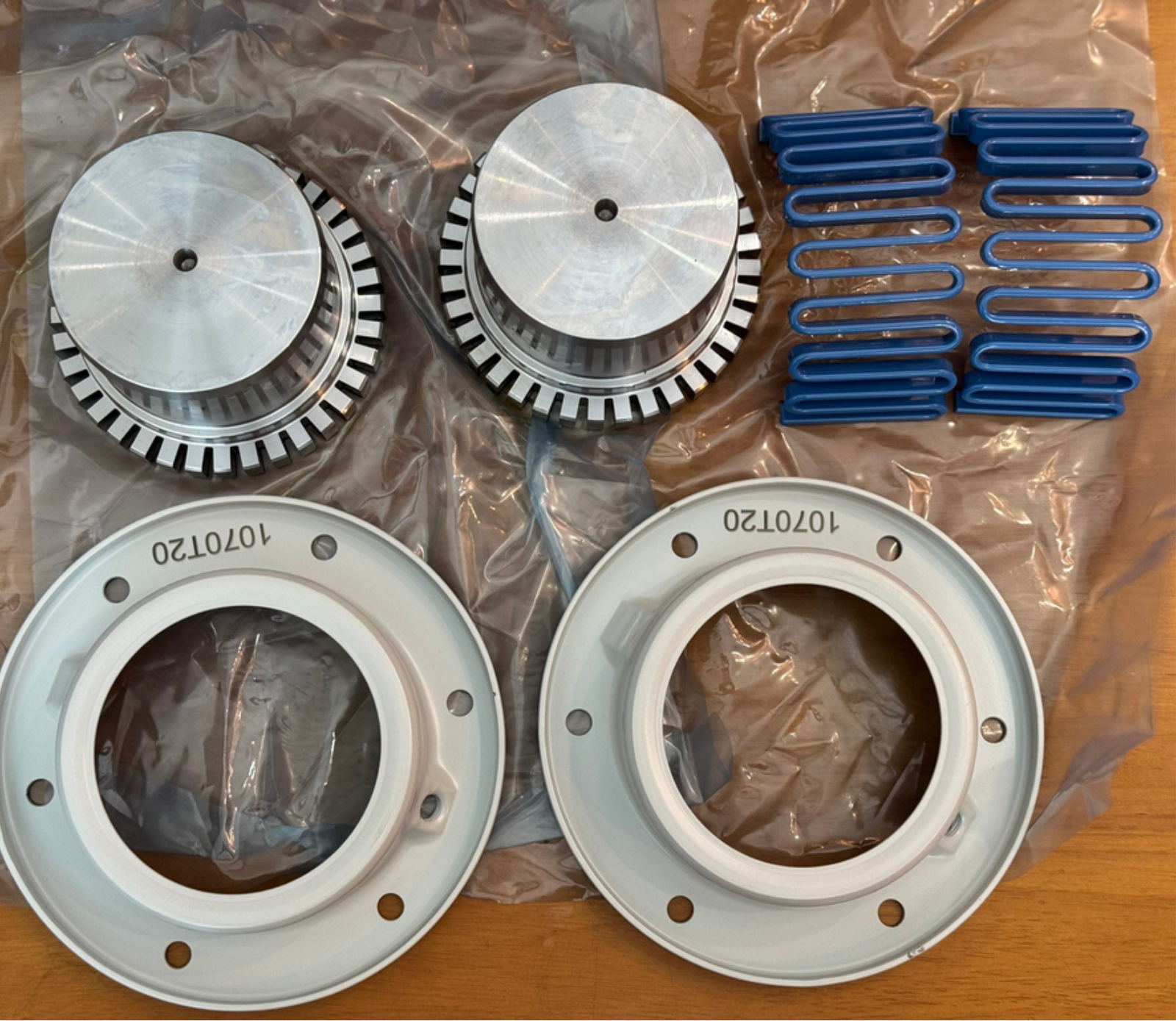

ผลิตจากเหล็กคุณภาพสูง ผ่านกระบวนการผลิตที่มีความแม่นยำ เพื่อรองรับแรงบิดและการใช้งานต่อเนื่อง

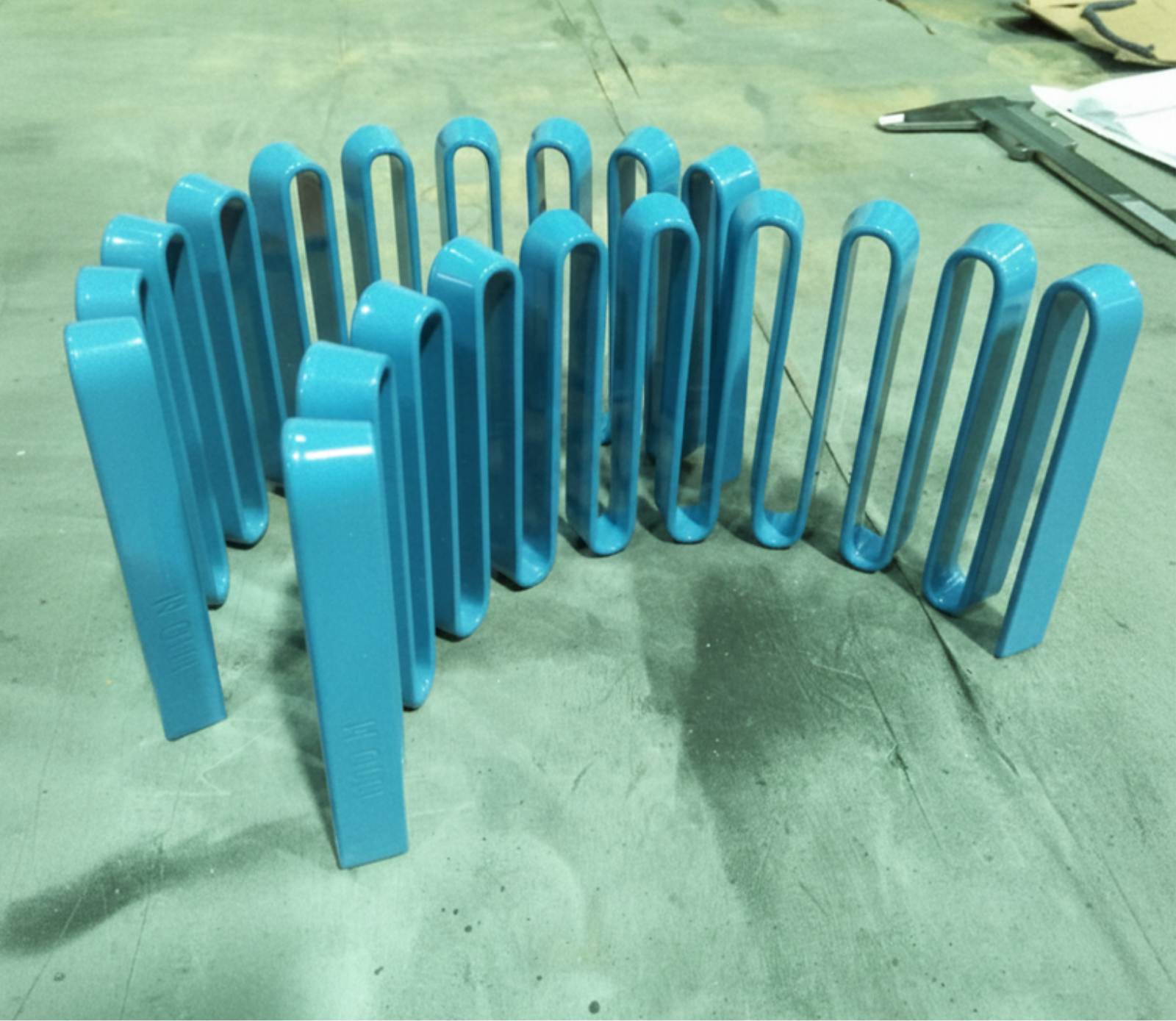

ผลิตจากเหล็กสปริงคุณภาพสูง ผ่านการอบชุบความร้อนมีความยืดหยุ่นสูง ช่วยดูดซับแรงกระแทกและแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ

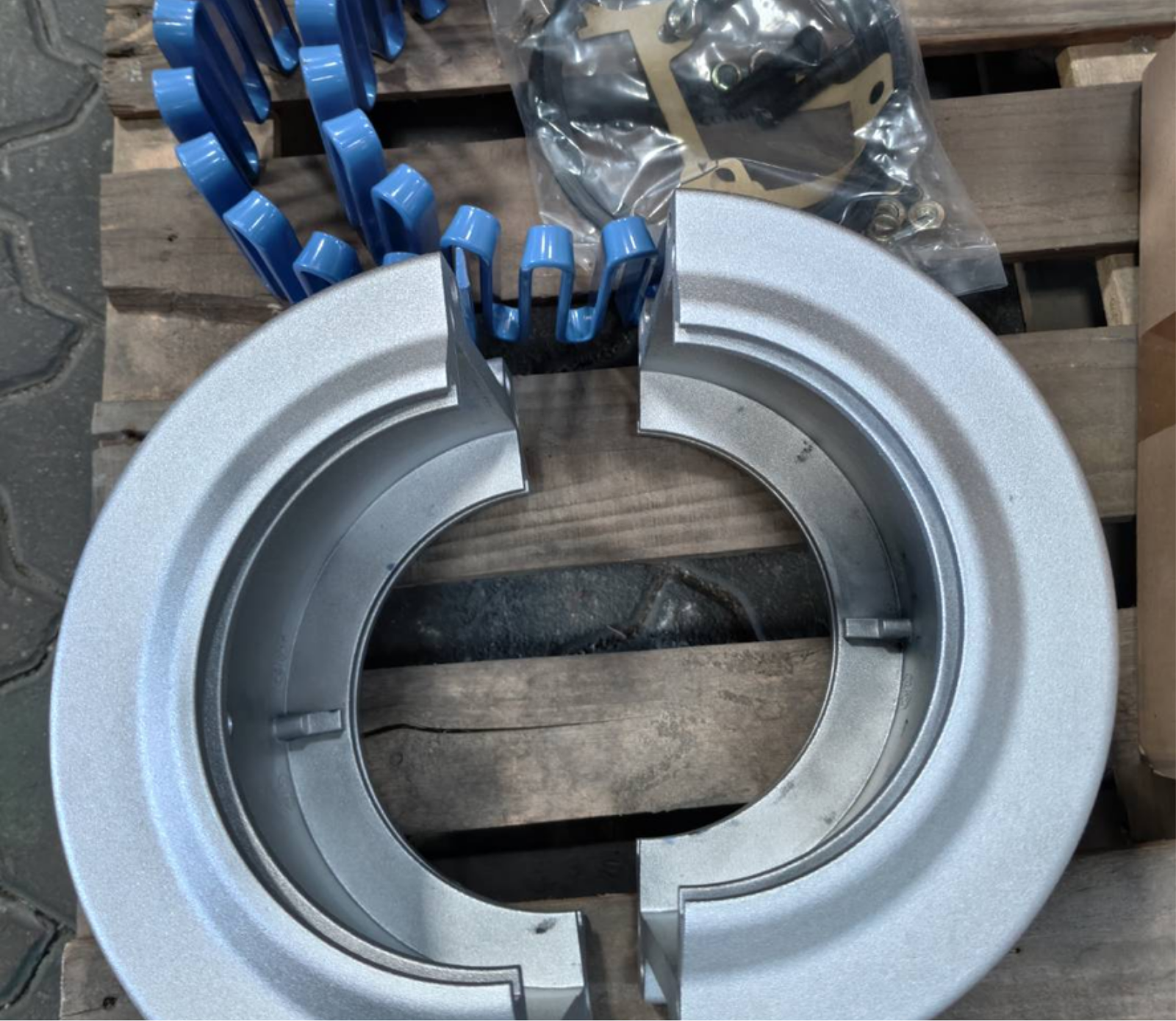

ฝาครอบเหล็กสำหรับป้องกันสิ่งสกปรกและช่วยเก็บสารหล่อลื่นภายใน
ช่วยป้องกันการรั่วซึมของจาระบี และป้องกันฝุ่นหรือความชื้นเข้าสู่ชุดคัปปลิ้ง
หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ Grid Coupling คือทางเลือกที่เหมาะสม
เหมาะสำหรับ
1020-T10 • 1030-T10 • 1040-T10 • 1050-T10 • 1060-T10 • 1070-T10 • 1080-T10 • 1090-T10 • 1100-T10 • 1120-T10 • 1130-T10 • 1140-T10 • 1150-T10 • 1160-T10 • 1170-T10 • 1180-T10 • 1190-T10 • 1200-T10

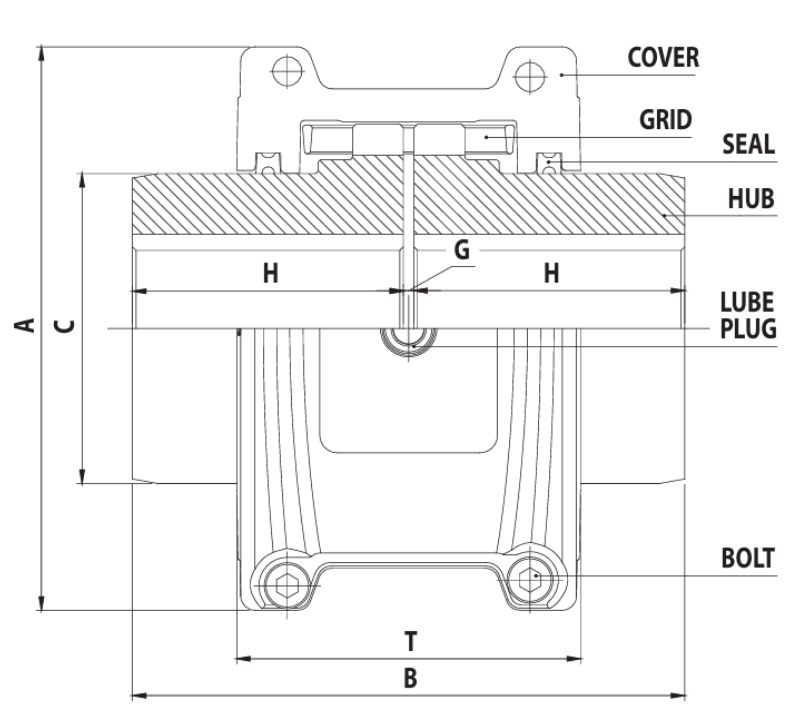

DIMENSION
| SIZE | MAX SPEED (RPM) |
BASIC TORQUE (Nm) |
BORE DIA (MAX) |
BORE DIA (MIN) |
A | B | C | H | T | G (MIN) |
G (NORMAL) |
G (NORMAL) |
CPLG WT (kg) |
LUBE WT (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1020 | 4,500 | 52 | 30 | 12.7 | 97 | 98 | 39.7 | 47.5 | 66.58 | 1.5 | 3 | 4.5 | 1.7 | 0.03 |
| 1030 | 4,500 | 149 | 36 | 12.7 | 106.1 | 98 | 49.2 | 47.5 | 68.3 | 1.5 | 3 | 4.5 | 2.3 | 0.03 |
| 1040 | 4,500 | 249 | 44 | 12.7 | 114.6 | 104.6 | 57.1 | 50.8 | 69.6 | 1.5 | 3 | 4.5 | 3.1 | 0.05 |
| 1050 | 4,500 | 435 | 50 | 12.7 | 135.6 | 123.6 | 66.7 | 60.3 | 81.1 | 1.5 | 3 | 4.5 | 5.1 | 0.05 |
| 1060 | 4,350 | 684 | 57 | 19.1 | 148.1 | 130 | 76.2 | 63.5 | 93.78 | 1.5 | 3 | 4.5 | 7 | 0.09 |
| 1070 | 4,125 | 994 | 65 | 19.1 | 158.6 | 155.4 | 87.3 | 76.2 | 96.74 | 1.5 | 3 | 4.5 | 9.9 | 0.11 |
| 1080 | 3,600 | 2,051 | 79 | 27 | 190.3 | 180.8 | 104.8 | 88.9 | 115.47 | 1.5 | 3 | 6 | 17 | 0.17 |
| 1090 | 3,600 | 3,728 | 95 | 27 | 210.5 | 199.8 | 123.7 | 98.4 | 122.56 | 1.5 | 3 | 6 | 24.9 | 0.25 |
| 1100 | 2,400 | 6,276 | 107 | 41.3 | 251 | 245.7 | 142 | 120.6 | 155.05 | 1.5 | 4.5 | 9.5 | 40.9 | 0.43 |
| 1110 | 2,250 | 9,321 | 117 | 41.3 | 269.5 | 258.5 | 160.3 | 127 | 161.03 | 1.5 | 4.5 | 9.5 | 52.4 | 0.51 |
| 1120 | 2,025 | 13,671 | 136 | 60.3 | 308.7 | 304.4 | 179.4 | 149.2 | 191.39 | 1.5 | 6 | 12.5 | 80.5 | 0.73 |
| 1130 | 1,800 | 19,885 | 165 | 66.7 | 346.8 | 329.8 | 217.5 | 161.9 | 195.09 | 1.5 | 6 | 12.5 | 118.5 | 0.91 |
| 1140 | 1,650 | 28,585 | 184 | 66.7 | 384.8 | 371.6 | 254 | 182.8 | 200.89 | 1.5 | 6 | 12.5 | 179 | 1.13 |
| 1150 | 1,500 | 39,771 | 203 | 108 | 453.54 | 371.8 | 269 | 182.9 | 276.07 | 1.5 | 6 | 12.5 | 234 | 1.95 |
| 1160 | 1,350 | 55,927 | 228 | 120.7 | 503 | 402.2 | 305 | 198.1 | 280 | 1.5 | 6 | 12.5 | 317 | 2.81 |
| 1170 | 1,225 | 74,570 | 279 | 133.4 | 568.4 | 437.8 | 356 | 215.9 | 309.4 | 1.5 | 6 | 12.5 | 448 | 3.49 |
| 1180 | 1,100 | 103,381 | 311 | 152.4 | 631.6 | 483.6 | 394 | 238.8 | 322 | 1.5 | 6 | 12.5 | 619 | 3.76 |
| 1190 | 1,050 | 136,712 | 339 | 152.4 | 677 | 524.2 | 437 | 259 | 331.56 | 1.5 | 6 | 12.5 | 776 | 4.4 |
| 1200 | 900 | 186,425 | 361 | 177.8 | 760 | 564.8 | 497.8 | 279.4 | 359.48 | 1.5 | 6 | 12.5 | 1,057.00 | 5.62 |
หากต้องการให้ช่วยเลือก Grid Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้
