Grid Coupling คืออะไร และเหมาะกับงานแบบไหน



Grid Coupling คืออะไร

Grid Coupling (ยอยกริด หรือ ยอยสปริง) เป็นคัปปลิ้งประเภท Flexible Coupling ที่ใช้ แผ่นสปริงเหล็กรูปคลื่น (Grid Spring) เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่างเพลาทั้งสอง

โครงสร้างจะมีร่อง (Groove) บน Hub ทั้งสองด้าน และมี Grid Spring วางเชื่อมอยู่ตรงกลาง พร้อมฝาครอบ (Cover) และจาระบีหล่อลื่น

หลักการทำงาน

• Grid Spring จะรับแรงบิดจาก Hub ด้านหนึ่ง

• ส่งต่อแรงไปยังอีกด้าน

• พร้อมช่วย “ดูดซับแรงกระแทก” และ “ลดแรงสั่นสะเทือน”

👉 จึงเหมาะกับงานที่มีโหลดกระแทกหรือโหลดไม่สม่ำเสมอ

องค์ประกอบของ Grid Coupling

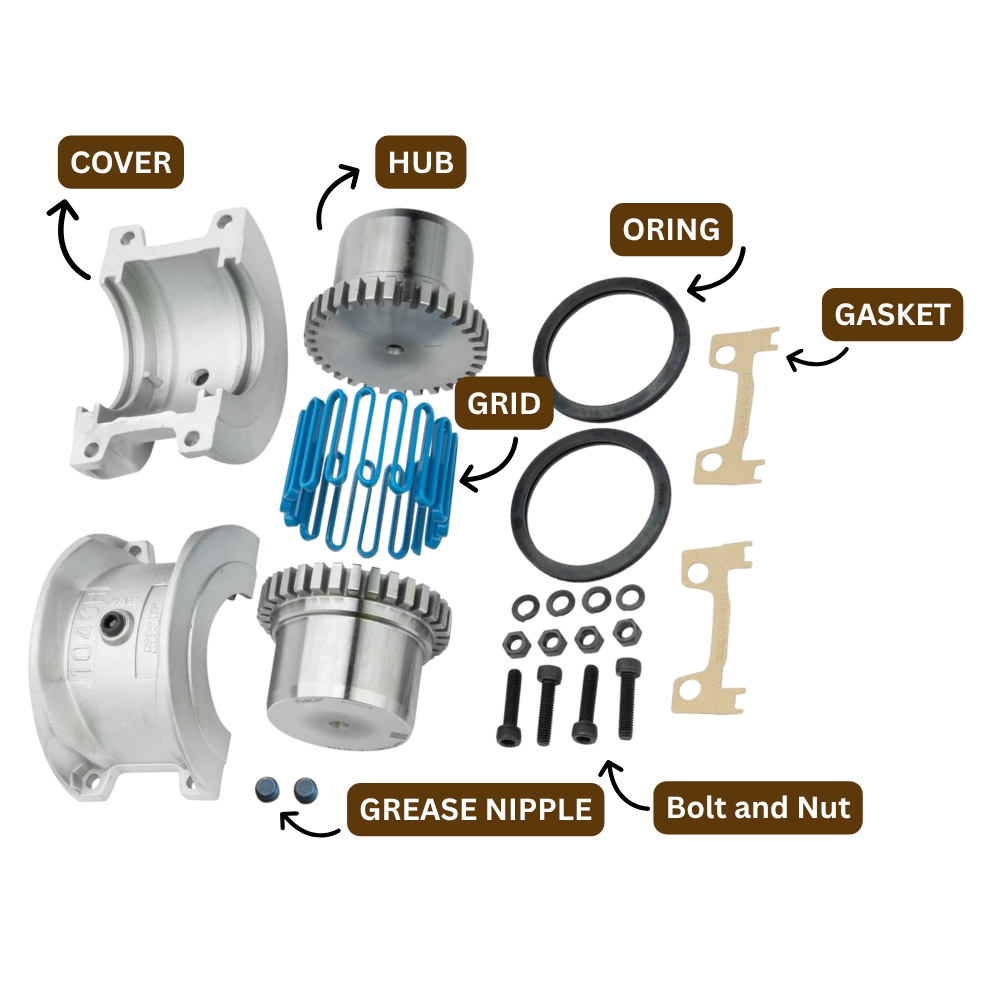

Grid Coupling โดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้

1. Hub

• ติดตั้งกับเพลา

• มีร่องสำหรับรองรับ Grid Spring

• ทำหน้าที่ถ่ายทอดแรงบิด

2. Grid Spring (แผ่นสปริง)

• ทำจากเหล็กสปริงคุณภาพสูง

• เป็นหัวใจหลักของคัปปลิ้ง

• ทำหน้าที่รับแรงบิด + ดูดซับแรงกระแทก

3. Cover (ฝาครอบ)

• ปิดคลุม Grid Spring

• ป้องกันสิ่งสกปรก

• เก็บจาระบีหล่อลื่น

4. Seal / Gasket

• ป้องกันจาระบีรั่ว

• ป้องกันฝุ่นและสิ่งแปลกปลอม

5. Grease (จาระบี)

• ลดการสึกหรอ

• ลดความร้อน

จุดเด่นของ Grid Coupling

รองรับแรงกระแทกได้ดีมาก

Grid Spring สามารถยืดหยุ่นและดูดซับ Shock Load ได้ดี เหมาะกับเครื่องจักรหนัก

รับแรงบิดสูง

สามารถรับ Torque ได้สูงเมื่อเทียบกับขนาด

ลดการสั่นสะเทือน

ช่วยปกป้อง

• มอเตอร์

• แบริ่ง

• เกียร์

รองรับ Misalignment ได้

รองรับการเยื้องศูนย์ได้ทั้ง

• Angular

• Parallel

• Axial

ถอดเปลี่ยนง่าย

สามารถเปลี่ยน Grid Spring ได้ โดยไม่ต้องถอด Hub ออกจากเพลา

Grid Coupling เหมาะกับงานแบบไหน

Grid Coupling เหมาะกับงานที่มี

• โหลดกระแทก
• โหลดไม่สม่ำเสมอ
• งานหนัก

ตัวอย่างการใช้งาน

• Conveyor
• Crusher (เครื่องบด)
• Mixer
• Rolling Mill
• Pump ขนาดใหญ่
• พัดลมอุตสาหกรรม

หลักการทำงานของ Grid Coupling (การลดแรงสั่นสะเทือน)

Grid Coupling มีจุดเด่นสำคัญคือ

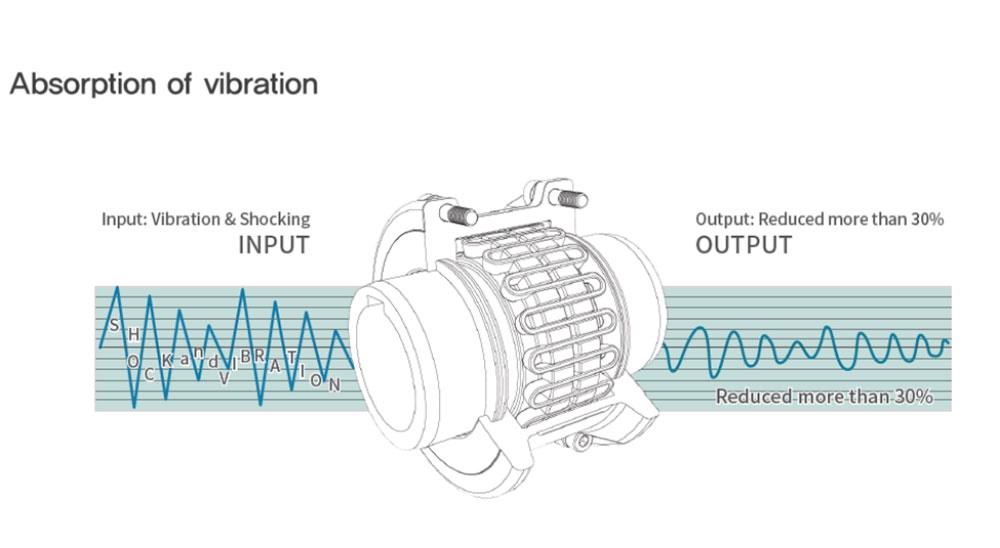

👉 สามารถ ดูดซับแรงสั่นสะเทือนและแรงกระแทกได้มากกว่า 30%

โดยใช้ Grid Spring (แผ่นสปริงเหล็ก) เป็นตัวกลางในการยืดหยุ่นและถ่ายทอดแรงบิด



หลักการทำงานตามระดับโหลด

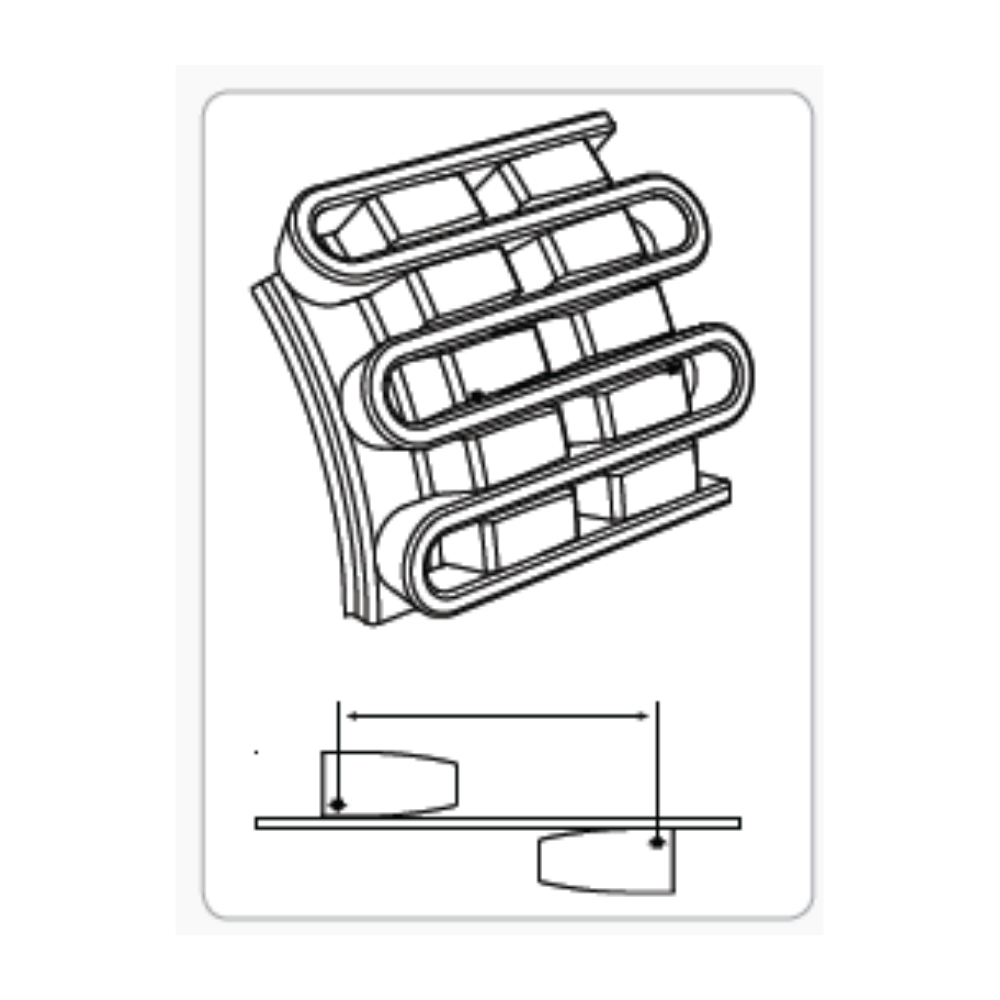

1. โหลดเบา (Light Load)

• Grid ทำงานเหมือน “คานตรง”
• มีความยืดหยุ่นสูง
• ค่า torsional rigidity ต่ำ

👉 ผลลัพธ์ : ดูดซับแรงสั่นสะเทือนได้ดีมาก

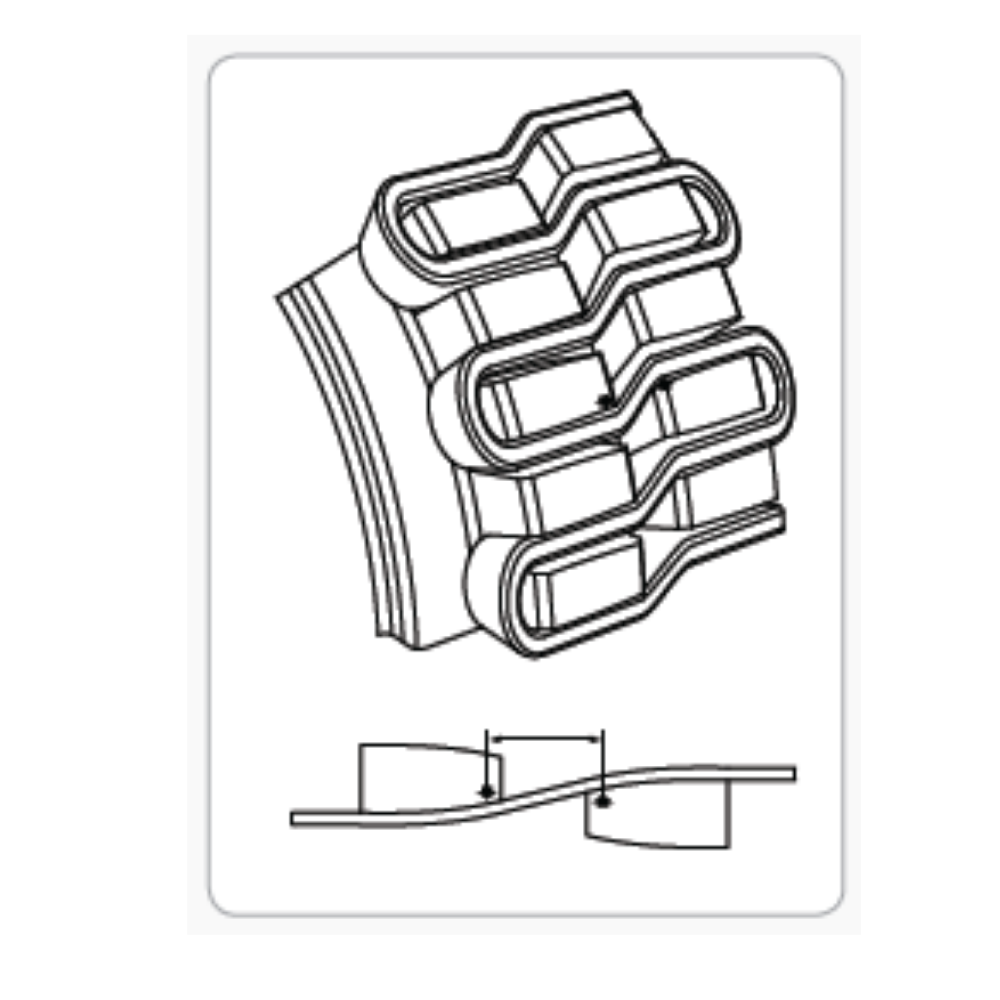

2. โหลดปกติ (Normal Load)

• Grid เริ่มโค้งงอเล็กน้อย
• มีความแข็งเพิ่มขึ้น
• ค่า torsional rigidity สูงขึ้น

👉 ผลลัพธ์ : ถ่ายทอดแรงได้ดี พร้อมยังคงลดแรงกระแทก





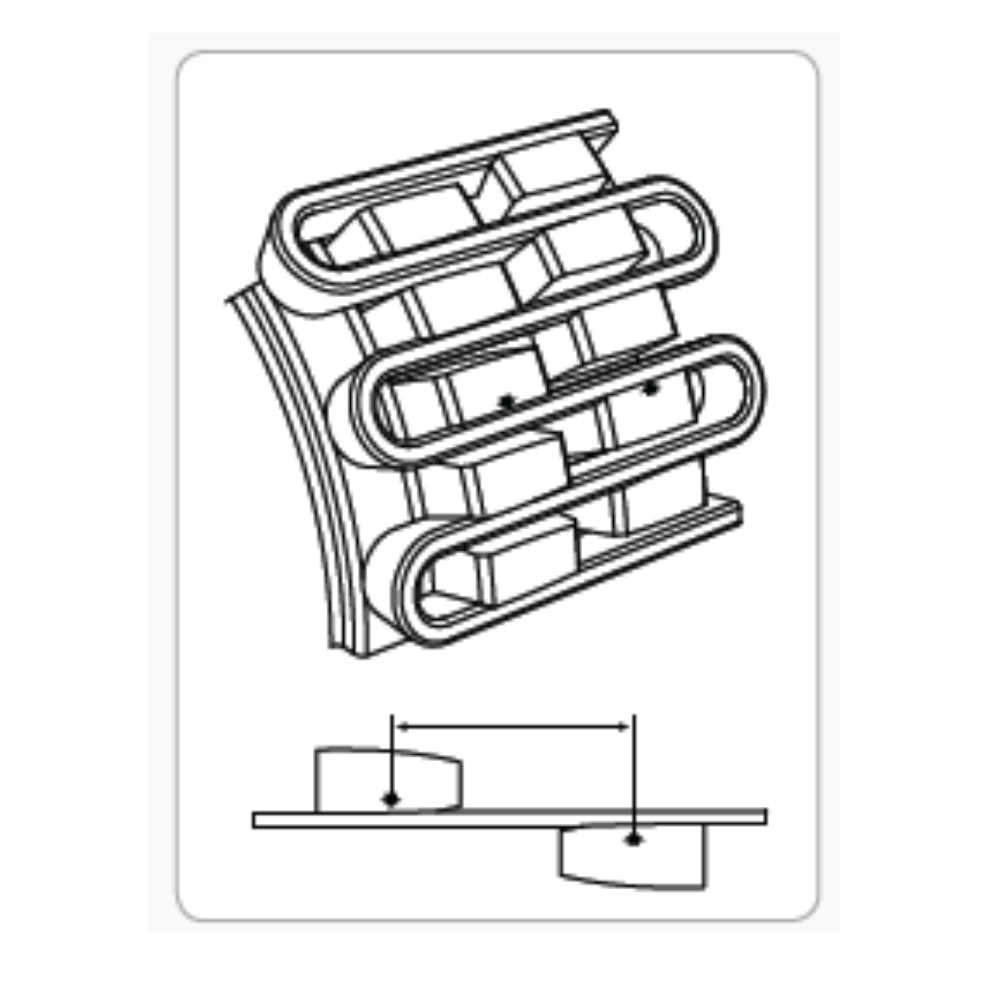

3. โหลดกระแทก / โหลดหนัก (Shock or Start Load)

• Grid โค้งตัวมาก
• มีความแข็งสูงมาก
• รองรับแรงสูงสุด (Peak Load)

👉 ผลลัพธ์ : รับแรงกระแทกหนักได้ โดยไม่ทำให้เครื่องเสียหาย



📌 สรุปแบบเข้าใจง่าย

Grid Coupling จะ “ปรับตัวตามโหลดอัตโนมัติ”

• โหลดเบา → นุ่ม ลดแรงสั่น

• โหลดปกติ → สมดุล

• โหลดหนัก → แข็ง รับแรงได้สูง



👉 จึงทำให้สามารถ ลดแรงสั่นสะเทือนได้มากกว่า 30% และปกป้องเครื่องจักรได้ดี

การดูแลรักษา Grid Coupling ต้องทำอย่างไร

Grid Coupling เป็นคัปปลิ้งที่มีความแข็งแรงสูง แต่จำเป็นต้องมีการดูแลอย่างเหมาะสม โดยเฉพาะเรื่อง จาระบี (Grease) และ สภาพของ Grid Spring

1. การหล่อลื่นจาระบี (สำคัญที่สุด)

Grid Coupling ต้องมีจาระบีอยู่ตลอดเวลา

ควรทำ

• เติมจาระบีตามระยะ (เช่น ทุก 3–6 เดือน หรือแล้วแต่ชั่วโมงการใช้งาน)

• ใช้จาระบีที่เหมาะกับ Coupling (เช่น High Load / High Temp)

หากไม่ทำจะเกิด

• Grid สึกเร็ว

• ความร้อนสูง

• Coupling พังเร็ว

👉 80% ของปัญหา Grid Coupling มาจาก “จาระบีไม่พอ”

2. ตรวจสอบสภาพ Grid Spring

ควรตรวจสอบสภาพของ Grid เป็นระยะ

สิ่งที่ต้องดู

• มีรอยสึกหรือไม่

• มีรอยแตกหรือไม่

• รูปทรงผิดปกติหรือไม่

👉 หากพบความเสียหาย ควรเปลี่ยนทันที

3. ตรวจสอบจาระบีรั่ว (Seal / Cover)

• ตรวจสอบว่าฝาครอบแน่นหรือไม่

• ซีลมีการรั่วหรือไม่

👉 หากจาระบีรั่ว = อายุการใช้งานจะลดลงทันที

4. ตรวจสอบ Alignment ของเพลา

แม้ Grid Coupling จะรองรับ Misalignment ได้

👉 แต่ควรตั้งเพลาให้ตรงที่สุด

หากเยื้องมากเกินไป จะทำให้

• Grid สึกเร็ว

• เกิดแรงสั่นสะเทือน

• อายุการใช้งานสั้นลง

5. ตรวจสอบ Bolt และการยึด

• ตรวจสอบ Bolt/Nut ว่าหลวมหรือไม่

• ตรวจสอบความแน่นของ Cover

👉 หากหลวม อาจเกิดการสั่นหรือความเสียหายรุนแรงได้

6. ตรวจสอบเสียงและการสั่น

สังเกตอาการผิดปกติ เช่น

• เสียงดังผิดปกติ

• เครื่องสั่นมากขึ้น

• อุณหภูมิสูง

👉 เป็นสัญญาณว่าคัปปลิ้งเริ่มมีปัญหา

ตารางตรวจเช็คแนะนำ

การเลือกสเป็ก Grid Coupling ต้องพิจารณาจากอะไรบ้าง

Grid Coupling เป็นคัปปลิ้งที่เหมาะกับงานโหลดกระแทกและแรงบิดค่อนข้างสูง แต่การเลือกใช้งานไม่ควรดูแค่ “ขนาดคัปปลิ้ง” หรือ “ขนาดเพลา” อย่างเดียว ควรพิจารณาหลายปัจจัยร่วมกัน เพื่อให้ใช้งานได้ทนและไม่เสียหายเร็ว

1. ค่าแรงบิดที่ใช้งานจริง (Required Torque)

ปัจจัยสำคัญที่สุดคือ Torque ที่คัปปลิ้งต้องรับได้

โดยทั่วไปจะเริ่มจากข้อมูล

• กำลังมอเตอร์ (kW หรือ HP)

• ความเร็วรอบ (RPM)

แล้วคำนวณแรงบิดจากสูตร

โดยที่

• T = Torque (Nm)

• P = Power (kW)

• n = Speed (rpm)

เมื่อได้ค่า Torque แล้ว ยังไม่ควรเลือกคัปปลิ้งทันที ต้องนำไปคูณ Service Factor ก่อน

2. Service Factor

Service Factor คือค่าที่ใช้เผื่อสภาพการทำงานจริงของเครื่องจักร เช่น

• โหลดกระแทก

• การสตาร์ทบ่อย

• โหลดไม่สม่ำเสมอ

• งานต่อเนื่องหนัก

ดังนั้น

ค่าที่ได้จึงเป็นค่าแรงบิดที่ใช้เลือกขนาด Grid Coupling จริง

3. ขนาดเพลา (Shaft Diameter)

ต้องตรวจสอบว่า Bore ของคัปปลิ้งรองรับขนาดเพลาของทั้ง 2 ฝั่งได้หรือไม่ เช่น

• เพลามอเตอร์

• เพลาเกียร์หรือเพลาเครื่องจักร

รวมถึงควรตรวจสอบด้วยว่า

• มี Keyway หรือไม่

• ขนาด Key ตรงหรือไม่

• ความยาว Hub เพียงพอหรือไม่

4. ความเร็วรอบสูงสุด (Maximum RPM)

Grid Coupling แต่ละรุ่นจะมีค่ารอบสูงสุดที่รองรับได้

ถ้าเลือกคัปปลิ้งที่เล็กเกินไป หรือใช้เกินรอบที่กำหนด อาจทำให้เกิดปัญหา เช่น

• การสั่น

• ความร้อน

• การสึกหรอเร็ว

ดังนั้นต้องตรวจสอบว่า ความเร็วรอบใช้งานจริงไม่เกินค่าที่ผู้ผลิตกำหนด

5. ลักษณะโหลดของเครื่องจักร

ควรดูว่าเครื่องจักรเป็นโหลดแบบไหน เพราะมีผลต่อการเลือกขนาดและ Service Factor เช่น

• โหลดเรียบ เช่น Pump, Fan

• โหลดปานกลาง เช่น Conveyor

• โหลดกระแทก เช่น Crusher, Mixer, Hammer Mill

ถ้าเป็นโหลดกระแทก ควรเลือกขนาดให้เผื่อมากขึ้น

6. ความสามารถในการรองรับ Misalignment

แม้ Grid Coupling จะรองรับการเยื้องศูนย์ได้ แต่ควรตรวจสอบว่ารุ่นที่เลือกสามารถรองรับได้เพียงพอกับหน้างานหรือไม่ เช่น

• Angular Misalignment

• Parallel Misalignment

• Axial Movement

อย่างไรก็ตาม ควรทำ Alignment ให้ดีที่สุด ไม่ควรใช้ค่าชดเชยของคัปปลิ้งแทนการติดตั้งที่ถูกต้อง

7. รูปแบบและพื้นที่ติดตั้ง

ควรตรวจสอบขนาดภายนอกของคัปปลิ้ง เช่น

• Outside Diameter

• ความยาวรวม

• ระยะถอดประกอบ

• พื้นที่รอบเครื่อง

เพื่อให้มั่นใจว่าสามารถติดตั้งและซ่อมบำรุงได้สะดวก

8. สภาพแวดล้อมการใช้งาน

ควรดูสภาพหน้างานร่วมด้วย เช่น

• อุณหภูมิสูง

• ฝุ่นมาก

• ความชื้น

• สารเคมี

• งานกลางแจ้ง

เพราะมีผลต่อการเลือก

• ประเภทจาระบี

• วัสดุซีล

• การบำรุงรักษา

9. การบำรุงรักษาและการเข้าถึงหน้างาน

Grid Coupling ต้องใช้จาระบีและมีการตรวจเช็คเป็นระยะ ดังนั้นควรดูว่า

• เติมจาระบีได้สะดวกหรือไม่

• ถอด Cover ได้ง่ายหรือไม่

• มีพื้นที่ตรวจเช็คหรือไม่

ถ้าเป็นเครื่องจักรสำคัญ ควรเลือกรุ่นที่ดูแลรักษาได้ง่ายเพื่อลด Downtime

สรุป

การเลือก Grid Coupling ควรพิจารณาจากข้อมูลหลักดังนี้

• Torque ที่ใช้งานจริง

• Service Factor

• ขนาดเพลา

• ความเร็วรอบ

• ลักษณะโหลด

• ความสามารถในการรองรับ Misalignment

• พื้นที่ติดตั้ง

• สภาพแวดล้อม

• ความสะดวกในการบำรุงรักษา

พูดง่าย ๆ คือ อย่าเลือกจากแค่ bore หรือขนาดภายนอก แต่ควรเลือกจาก Torque + Service Factor + Shaft size เป็นหลัก แล้วค่อยตรวจสอบเรื่องรอบและมิติการติดตั้งตามมา

Q&A คำถามที่พบบ่อยเกี่ยวกับ Grid Coupling (FAQ)

Q : Grid Coupling คืออะไร

A : Grid Coupling เป็นคัปปลิ้งที่ใช้แผ่นสปริงเหล็ก (Grid Spring) เป็นตัวกลางในการถ่ายทอดแรงบิดพร้อมช่วยลดแรงกระแทกและแรงสั่นสะเทือน

Q : Grid Coupling เหมาะกับงานแบบไหน

A : เหมาะกับงานที่มีโหลดกระแทกหรือโหลดไม่สม่ำเสมอ เช่น Conveyor, Crusher, Mixer, Pump ขนาดใหญ่และ Rolling Mill

Q : จุดเด่นของ Grid Coupling คืออะไร

A : 1. รับแรงบิดสูง 2. ดูดซับแรงกระแทกได้ดี 3. ลดแรงสั่นสะเทือน 4. ทนทานเหมาะกับงานหนัก

Q : Grid Coupling ต้องใช้จาระบีหรือไม่

A : ต้องใช้จาระบี เพราะ Grid Spring มีการเสียดสีกับ Hub

👉 จาระบีช่วยลดการสึกหรอและยืดอายุการใช้งาน

Q : หากไม่เติมจาระบีจะเกิดอะไรขึ้น

A : เกิดขึ้น ดังนี้

• Grid สึกเร็ว

• เกิดความร้อน

• เสียงดัง

• Coupling เสียหายเร็ว

Q : Grid Coupling รองรับ Misalignment ได้หรือไม่

A : รองรับได้ทั้ง Angular, Parallel และ Axial แต่ควรทำ Alignment ให้ดีที่สุดเพื่อยืดอายุการใช้งาน

Q : Grid Spring มีอายุการใช้งานนานแค่ไหน

A : ขึ้นอยู่กับโหลด การหล่อลื่น และ Alignment

👉 หากดูแลดี สามารถใช้งานได้หลายปี

Q : จะรู้ได้อย่างไรว่าควรเปลี่ยน Grid Spring

A : ข้อสังเกตุ มีดังนี้

• มีรอยแตก

• สึกหรอผิดปกติ

• เครื่องสั่นมากขึ้น

• มีเสียงดัง

Q : Grid Coupling ต่างจาก Gear Coupling อย่างไร

A : มีข้อมูล ดังนี้

• Grid → นุ่มกว่า ลดแรงกระแทกได้ดี

• Gear → แข็งกว่า รับ torque สูงมาก

👉 Grid เหมาะกับงานที่มี Shock Load

Q : เลือก Grid Coupling ต้องดูอะไรเป็นหลัก

A : ควรดู

• Torque (kW + RPM)

• Service Factor

• ขนาดเพลา

• ความเร็วรอบ

• ลักษณะโหลด
