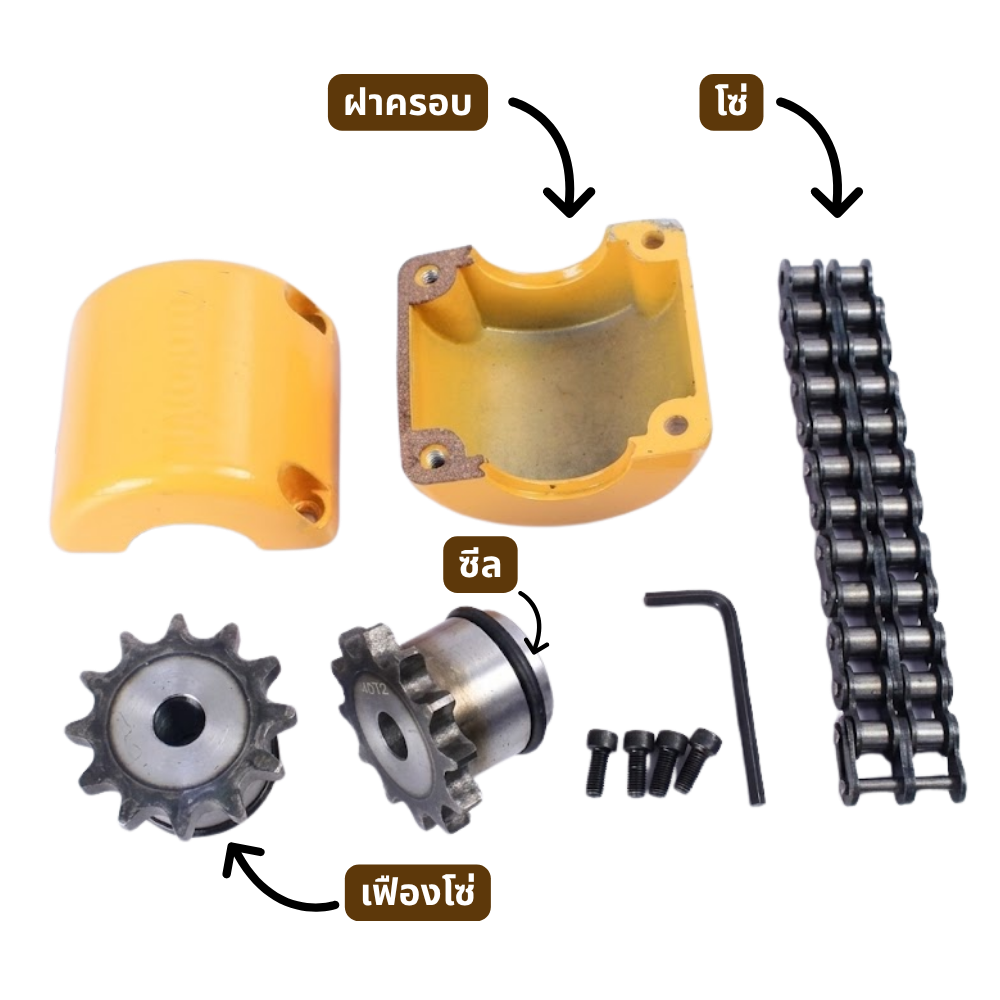

องค์ประกอบของ Chain Coupling

Chain Coupling โดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้

---

Chain Coupling เหมาะกับการใช้งานแบบไหน

Chain Coupling เหมาะกับเครื่องจักรที่ต้องการคัปปลิ้งที่มีความแข็งแรง และสามารถรับแรงบิดได้สูง

ตัวอย่างเครื่องจักรที่นิยมใช้ เช่น

• Conveyor ระบบลำเลียง
• ครื่องจักรในโรงงานอุตสาหกรรมทั่วไป
• เครื่องจักรการเกษตร
• เครื่องผสม (Mixer)
• เครื่องจักรที่มีโหลดปานกลางถึงสูง



---

จุดเด่นของ Chain Coupling

Chain Coupling เป็นคัปปลิ้งที่ได้รับความนิยม เนื่องจากมีข้อดีหลายประการ

ราคาประหยัด

เมื่อเทียบกับคัปปลิ้งประเภทอื่น เช่น Gear Coupling หรือ Disc Coupling

รับแรงบิดได้สูง

สามารถถ่ายทอดแรงบิดได้ดี เนื่องจากใช้โซ่เป็นตัวรับแรง

โครงสร้างแข็งแรง

เหมาะกับงานอุตสาหกรรมที่ต้องการความทนทาน

ถอดประกอบง่าย

สามารถถอดเปลี่ยนโซ่หรือชิ้นส่วนได้ง่าย ไม่ซับซ้อน

---

การบำรุงรักษา Chain Coupling

แม้ Chain Coupling จะมีโครงสร้างเรียบง่าย แต่ก็จำเป็นต้องมีการดูแลรักษาอย่างสม่ำเสมอ

1. การหล่อลื่น

ควรเติมจาระบีหรือสารหล่อลื่นเป็นระยะ เพื่อ

• ลดการสึกหรอของโซ่

• ลดแรงเสียดทาน

• ป้องกันสนิม

2. ตรวจสอบความตึงของโซ่

โซ่ไม่ควรหย่อนหรือแน่นเกินไป เพราะอาจทำให้เกิดการสึกหรอหรือแรงกระแทกในระบบ

3. ตรวจสอบการสึกหรอของโซ่และ Sprocket

หากพบว่า

• โซ่ยืด

• ฟันเฟืองสึก

ควรเปลี่ยนทันทีเพื่อป้องกันความเสียหาย

4. ตรวจสอบซีลและฝาครอบ

เพื่อป้องกันฝุ่นและสิ่งสกปรกเข้าสู่ระบบ และรักษาสภาพของจาระบี

5. ตรวจสอบ Alignment ของเพลา

แม้ Chain Coupling จะรองรับ Misalignment ได้เล็กน้อย แต่ควรทำ Alignment ให้ถูกต้องเพื่อลดการสึกหรอ

---

สรุป

Chain Coupling หรือยอยโซ่ เป็นคัปปลิ้งที่ใช้โซ่และเฟืองในการถ่ายทอดแรงบิด มีความแข็งแรง และสามารถรับแรงบิดได้สูง

จุดเด่นคือ

• ราคาประหยัด

• โครงสร้างเรียบง่าย

• รับแรงบิดได้ดี

• เหมาะกับเครื่องจักร เช่น Conveyor และเครื่องจักรอุตสาหกรรมทั่วไป

การดูแลรักษาที่เหมาะสม เช่น การหล่อลื่นและตรวจสอบโซ่ จะช่วยให้ Chain Coupling มีอายุการใช้งานยาวนานและทำงานได้อย่างมี
ประสิทธิภาพ

---

✅ Checklist 5 สัญญาณ ยอยโซ่ (Chain Coupling) ถึงเวลาต้องเปลี่ยน

หากยอยโซ่เริ่มมีอาการผิดปกติ และไม่ได้รับการแก้ไข อาจทำให้เครื่องจักรเสียหายหรือหยุดการผลิตได้

ดังนั้นควรตรวจสอบตามรายการด้านล่าง

1. โซ่ยืด (Chain Elongation)

อาการ

• โซ่หย่อนมากกว่าปกติ

• ฟิตกับ Sprocket ไม่แน่น

สาเหตุ

• การสึกหรอของ Pin และ Bush ในโซ่

👉 หากโซ่ยืดมาก ควรเปลี่ยนทันที เพราะจะทำให้การส่งกำลังไม่สม่ำเสมอ

2. ฟัน Sprocket สึกหรือแหลม

อาการ

• ฟันเฟืองเริ่มบางหรือแหลม

• ฟันเอียงไปด้านเดียว

สาเหตุ

• การใช้งานต่อเนื่อง

• Misalignment ของเพลา

👉 หากฟันสึกมาก จะทำให้โซ่หลุดหรือกระโดดฟันได้

3. มีเสียงดังหรือการสั่นสะเทือนผิดปกติ

อาการ

• เสียงกระแทก “กึก ๆ”

• เครื่องจักรสั่นมากขึ้น

สาเหตุ

• โซ่หลวม

• ชิ้นส่วนสึกหรอ

• Alignment ไม่ดี

👉 อาการนี้ไม่ควรปล่อยไว้ เพราะมักนำไปสู่การเสียหายใหญ่

4. จาระบีแห้ง หรือไม่มีการหล่อลื่น

อาการ

• โซ่แห้ง

• มีสนิม

• ความร้อนสูงขึ้นขณะทำงาน

สาเหตุ

• ไม่ได้เติมจาระบีตามระยะ

👉 การขาดการหล่อลื่นจะทำให้โซ่สึกเร็วมาก ควรเปลี่ยนหากมีความเสียหายแล้ว

5. โซ่แตก / ขาด / Pin หลวม

อาการ

• โซ่แตกบางข้อ

• Pin หลุดหรือหลวม

• โซ่ไม่เรียงตัว

👉 กรณีนี้ถือว่า ต้องเปลี่ยนทันที เพราะมีความเสี่ยงที่เครื่องจักรจะหยุดแบบฉุกเฉิน



---

สรุป

หากพบอาการเหล่านี้

• โซ่ยืด

• ฟันเฟืองสึก

• มีเสียงหรือสั่นผิดปกติ

• ขาดการหล่อลื่น

• โซ่เสียหาย

👉 ควรพิจารณาเปลี่ยน Chain Coupling ทันที เพื่อป้องกันความเสียหายลุกลามไปยัง

• มอเตอร์

• แบริ่ง

• เพลา

---

💡 คำแนะนำแบบตรงไปตรงมา (สำคัญมากสำหรับลูกค้าโรงงาน)

ถ้าปล่อยจน “โซ่ขาดตอนเดินเครื่อง”

→ ค่าเสียหายจะไม่ใช่แค่คัปปลิ้ง แต่รวม downtime และเครื่องจักรทั้งไลน์

เปลี่ยนก่อนเสีย = ถูกกว่าเสมอ

วิธีอ่านรหัส Chain Coupling เช่น KC-6018 หมายถึงอะไร

รหัสของ Chain Coupling (ยอยโซ่) เช่น KC-6018 เป็นรหัสที่ผู้ผลิตใช้กำหนด ขนาดและประเภทของคัปปลิ้ง เพื่อให้สามารถเลือกใช้งาน
ได้ตรงกับสเปกของเครื่องจักร

โดยทั่วไป รหัสจะประกอบด้วย 2 ส่วนหลัก คือ

1. ตัวอักษรด้านหน้า (KC)

KC = ประเภทของคัปปลิ้ง
K = Coupling
C = Chain

👉 ดังนั้น KC = Chain Coupling (ยอยโซ่)

(หมายเหตุ: บางแบรนด์อาจใช้รหัสต่างกัน แต่หลักการคล้ายกัน)

2. ตัวเลข (6018)

ตัวเลขจะบอก “ขนาดของโซ่” และ “ขนาดของคัปปลิ้ง” โดยทั่วไปสามารถแยกได้ดังนี้

✅ 60 = ขนาดโซ่ (Chain Size)
หมายถึงเบอร์โซ่มาตรฐาน เช่น

40 = โซ่เบอร์ 40
50 = โซ่เบอร์ 50
60 = โซ่เบอร์ 60

👉 ซึ่งจะสัมพันธ์กับ - Pitch ของโซ่ - ขนาด Sprocket - ความสามารถในการรับแรงบิด

✅ 18 = จำนวนฟัน (Teeth) ของ Sprocket

หมายถึง Sprocket ของ Coupling มี 18 ฟัน

👉 จำนวนฟันมีผลต่อ - ความเรียบของการหมุน - ความสามารถในการรับโหลด - ขนาดของคัปปลิ้ง

สรุปความหมายของ KC-6018

ส่วน	ความหมาย
KC	Chain Coupling
60	โซ่เบอร์ 60
18	Sprocket 18 ฟัน

👉 ดังนั้น KC-6018 = ยอยโซ่ที่ใช้โซ่เบอร์ 60 และ Sprocket 18 ฟัน

---

⚠️ ข้อควรระวัง

• รหัสของแต่ละแบรนด์อาจมีรายละเอียดต่างกันเล็กน้อย
• ควรตรวจสอบจาก Catalog ของผู้ผลิตก่อนสั่งซื้อ
• อย่าดูแค่รหัส ควรดูร่วมกับ
• Bore (ขนาดรูเพลา)
• Torque ที่รองรับ
• Speed

---

ตารางรหัสยอดนิยม

รหัส Coupling	ขนาดโซ่ (Chain Size)	จำนวนฟัน (Teetd)	Pitch โซ่ (mm)	ลักษณะงาน
KC-4012	#40	12 ฟัน	12.7 mm	งานเบา / มอเตอร์ขนาดเล็ก
KC-4016	#40	16 ฟัน	12.7 mm	งานทั่วไป
KC-5016	#50	16 ฟัน	15.875 mm	งานทั่วไปถึงกลาง
KC-6018	#60	18 ฟัน	19.05 mm	งานโหลดกลาง
KC-8022	#80	22 ฟัน	25.4 mm	งานโหลดสูง
KC-10024	#100	24 ฟัน	31.75 mm	งานหนัก
KC-12028	#120	28 ฟัน	38.1 mm	งานหนักมาก

---

การเลือกใช้ Chain Coupling ต้องคำนึงถึงอะไรบ้าง

การเลือก Chain Coupling (ยอยโซ่) ให้เหมาะสมกับเครื่องจักร ไม่ควรเลือกจาก “ขนาดโซ่” เพียงอย่างเดียว แต่ต้องพิจารณาหลาย
ปัจจัยร่วมกัน เพื่อให้คัปปลิ้งใช้งานได้ทน ไม่เสียบ่อย และปลอดภัย

1. ค่าแรงบิด (Torque)

ปัจจัยสำคัญที่สุดในการเลือก Coupling

วิธีคิดเบื้องต้น

Torque ขึ้นอยู่กับ

• กำลังมอเตอร์ (kW)
• ความเร็วรอบ (RPM)

👉 ต้องเลือก Coupling ที่มี Torque Rating มากกว่าค่าที่ใช้งานจริง (รวม Service Factor)

---

2. Service Factor (ลักษณะโหลด)

Service Factor ใช้เผื่อโหลดจริงของเครื่องจักร เช่น

ประเภทโหลด	ความหมาย
โหลดเรียบ (Pump / Fan)	Chain Coupling
โหลดกระแทกปานกลาง	โซ่เบอร์ 60
โหลดกระแทกสูง (Crusher / Mixer)	Sprocket 18 ฟัน

👉 สูตรใช้งานจริง Torque ที่ใช้เลือก = Torque × Service Factor

---

3. ความเร็วรอบ (RPM)

Chain Coupling เหมาะกับงาน รอบต่ำถึงกลาง

⚠️ หากใช้กับรอบสูงมาก อาจเกิด

• การสั่น
• การสึกหรอเร็ว
• เสียงดัง

---

4. ขนาดเพลา (Shaft Size)

ต้องเลือก Coupling ที่

• Bore พอดีกับเพลา

• รองรับ Keyway ได้

👉 หากเลือกเล็กไป → ใส่ไม่ได้

👉 หากเลือกใหญ่ไป → ต้องกลึงเพิ่ม

---

5. Misalignment ของเพลา

Chain Coupling รองรับการเยื้องศูนย์ได้เล็กน้อย

• Angular

• Parallel

👉 แต่ ไม่ใช่ให้ใช้แทนการ Alignment หากเยื้องมากเกินไป → โซ่สึกเร็วทันที

---

6. สภาพแวดล้อมการใช้งาน

ควรพิจารณา เช่น

• ฝุ่น

• ความชื้น

• อุณหภูมิ

• สารเคมี

👉 หากสภาพแวดล้อมหนัก ควรเลือกแบบมี Cover + Seal

---

7. การหล่อลื่น (Lubrication)

Chain Coupling ต้องมีการหล่อลื่น

ตรวจสอบว่า

• มีพื้นที่เติมจาระบี

• มีฝาครอบปิด

👉 ถ้าไม่มีการหล่อลื่น → สึกเร็วมาก

---

8. พื้นที่ติดตั้ง (Installation Space)

ต้องดูว่า

• มีพื้นที่เพียงพอหรือไม่

• ถอดโซ่ได้สะดวกไหม

👉 สำคัญมากสำหรับงานซ่อมบำรุง

---

สรุป

การเลือก Chain Coupling ที่เหมาะสม ต้องพิจารณา

• Torque + Service Factor
• ความเร็วรอบ (RPM)
• ขนาดเพลา
• Misalignment
• สภาพแวดล้อม
• การหล่อลื่น

👉 หากเลือกถูกตั้งแต่แรก จะช่วย

• ลดการเสียหาย
• ลด downtime
• ยืดอายุเครื่องจักร

💡 มุมมองตรง ๆ แบบใช้งานจริง

ลูกค้าส่วนใหญ่พลาดที่👉 “เลือกตามของเดิม” หรือ “เลือกตามเบอร์อย่างเดียว”

แต่สิ่งที่ควรทำจริง ๆ คือ 👉 “คำนวณ Torque ใหม่ทุกครั้ง”

---

Q&A คำถามที่พบบ่อยเกี่ยวกับ Chain Coupling (FAQ)

Q : Chain Coupling คืออะไร

A : Chain Coupling หรือยอยโซ่ เป็นคัปปลิ้งที่ใช้โซ่และ Sprocket ในการถ่ายทอดแรงบิดระหว่างเพลาสอง

เพลา โดยมีโครงสร้างแข็งแรงและรองรับโหลดได้ดี

Q : Chain Coupling เหมาะกับงานแบบไหน

A : เหมาะกับเครื่องจักรที่ต้องการความแข็งแรงและรับแรงบิดได้สูง เช่น

• Conveyor

• Mixer

• เครืองจักรอุตสาหกรรมทั่วไป

• งานลำเลียงวัสดุ

Q : จุดเด่นของ Chain Coupling คืออะไร

A : 1. ราคาประหยัด 2. รับแรงบิดได้สูง 3. โครงสร้างเรียบง่าย 4. ถอดประกอบและเปลี่ยนอะไหล่ง่าย

Q : Chain Coupling ต้องใช้จาระบีหรือไม่

A : จำเป็นต้องใช้จาระบีหรือสารหล่อลื่น เพื่อช่วยลดการสึกหรอของโซ่และ Sprocket และยืดอายุการใช้งาน

Q : Chain Coupling รองรับ Misalignment ได้หรือไม่

A : สามารถรองรับการเยื้องศูนย์ได้เล็กน้อย แต่ควรทำ Shaft Alignment ให้ถูกต้องเพื่อป้องกันการสึกหรอเร็ว

Q : หากไม่หล่อลื่นจะเกิดอะไรขึ้น

A : จะทำให้

• โซ่สึกเร็ว

• เกิดเสียงดัง

• ความร้อนสูง

• อายุการใช้งานสั้นลง

Q : โซ่ยืดต้องเปลี่ยนทันทีหรือไม่

A : หากโซ่ยืดมาก ควรเปลี่ยนทันที เพราะจะทำให้การขบฟันไม่สมบูรณ์ และอาจทำให้โซ่หลุดหรือกระโดดฟันได้

Q : เลือก Chain Coupling จากอะไรเป็นหลัก

A : ควรพิจารณา

• Torque ของเครื่องจักร

• ความเร็วรอบ (RPM)

• ขนาดเพลา

• Service Factor

Q : Chain Coupling ใช้กับรอบสูงได้หรือไม่

A : โดยทั่วไปเหมาะกับรอบต่ำถึงกลาง หากใช้กับรอบสูง อาจเกิดการสั่นและสึกหรอเร็ว

Q : สัญญาณอะไรบอกว่าควรเปลี่ยน Chain Coupling

A : 1. โซ่ยืด 2. ฟัน Sprocket สึก 3. มีเสียงดังหรือสั่นผิดปกติ 4.จาระบีแห้ง 5. โซ่แตกหรือหลวม
