ในระบบส่งกำลังที่ต้องการ "จังหวะ" ที่แน่นอน ไม่มีการลื่นไถล (Slip) พู่เล่ย์ไทม์มิ่ง (Timing Pulley) คืออุปกรณ์ที่เป็นคำตอบอันดับหนึ่ง โดยทำงานร่วมกับสายพานไทม์มิ่งที่มีฟันขบกันอย่างลงตัว
จุดเด่นของ Timing Belt จาก Thewinnerpart
ในระบบส่งกำลังที่ต้องการ "จังหวะ" ที่แน่นอน ไม่มีการลื่นไถล (Slip) พู่เล่ย์ไทม์มิ่ง (Timing Pulley) คืออุปกรณ์ที่เป็นคำตอบอันดับหนึ่ง โดยทำงานร่วมกับสายพานไทม์มิ่งที่มีฟันขบกันอย่างลงตัว
หน้าที่หลัก
เหมาะกับงานแบบไหน
ระยะพิตช์คือ "ระยะห่างจากกึ่งกลางฟันหนึ่งไปยังกึ่งกลางอีกฟันหนึ่ง" ซึ่งต้องเลือกให้ตรงกับสายพาน โดยแบ่งเป็น 3 มาตรฐานหลัก
A. มาตรฐานนิ้ว (Classic Pitch / Trapezoidal)
ฟันจะเป็นรูปทรงสี่เหลี่ยมคางหมู นิยมใช้ในงานทั่วไป
MXL (0.080"), XL (1/5"), L (3/8"), H (1/2"), XH (7/8")
B. มาตรฐานมิลลิเมตร (Metric T-Series)
ฟันทรงสี่เหลี่ยมคางหมู หน่วยเป็นมิลลิเมตร แม่นยำกว่ามาตรฐานนิ้ว
C. มาตรฐานฟันโค้ง (Curvilinear / HTD)
ฟันรูปทรงโค้งมน ช่วยลดการกระจุกตัวของแรง (Stress) ทำให้รับแรงบิดได้สูงและเงียบมาก:
การเลือกวัสดุมีผลต่อความทนทาน น้ำหนัก และราคาของเครื่องจักร
| วัสดุ | ข้อดี | เหมาะสำหรับ |
| อลูมิเนียม (Aluminum) |
|
|
| เหล็กกล้า (Steel/S45C) |
|
|
| เหล็กหล่อ (Cast Iron) |
|
|
| พลาสติก (Nylon/Delrin) |
|
|
| สแตนเลส (Stainless Steel) |
|
|
การสั่งซื้อ Timing Pulley (พู่เล่ย์ไทม์มิ่ง) ให้ถูกต้องแม่นยำตั้งแต่วงรอบแรกเป็นเรื่องสำคัญมาก เพราะถ้าผิดไปแม้แต่นิดเดียว ฟันพู่เล่ย์จะไม่ขบกับสายพาน หรือทำให้สายพานขาดภายในเวลาอันสั้น
นี่คือส่วนที่สำคัญที่สุด เพราะพู่เล่ย์ไทม์มิ่งมีหน้าตาคล้ายกันมากแต่สวมกันไม่ได้
ระยะพิตช์ (Pitch) วัดระยะห่างจากกึ่งกลางฟันหนึ่งไปอีกฟันหนึ่ง (เช่น 5 มม., 8 มม. หรือเป็นหน่วยนิ้ว)
ลักษณะฟัน ฟันเหลี่ยม มาตรฐานนิ้ว (XL, L, H) หรือมาตรฐานมิลลิเมตร (T5, T10, AT10) ฟันโค้ง: มาตรฐาน HTD (3M, 5M, 8M) หรือมาตรฐาน STS (S5M, S8M)
ข้อควรระวัง ฟัน T5 กับ AT5 ระยะพิตช์ 5 มม. เท่ากัน แต่ รูปทรงฟันไม่เหมือนกัน ใส่แทนกันไม่ได้
2. นับจำนวนฟัน (Number of Teeth)
จำนวนฟันจะเป็นตัวกำหนด "อัตราทด" และ "เส้นผ่านศูนย์กลาง" ของพู่เล่ย์
วิธีเช็ก ให้นับจำนวนฟันทั้งหมดรอบวง หรือดูรหัสที่ตอกไว้บนตัวพู่เล่ย์ (เช่น พู่เล่ย์รหัส 30-8M-20 หมายถึงมี 30 ฟัน)
3. ตรวจสอบความกว้างหน้าพู่เล่ย์ (Face Width)
4. ตรวจสอบรูเพลาและการยึด (Bore & Mounting)

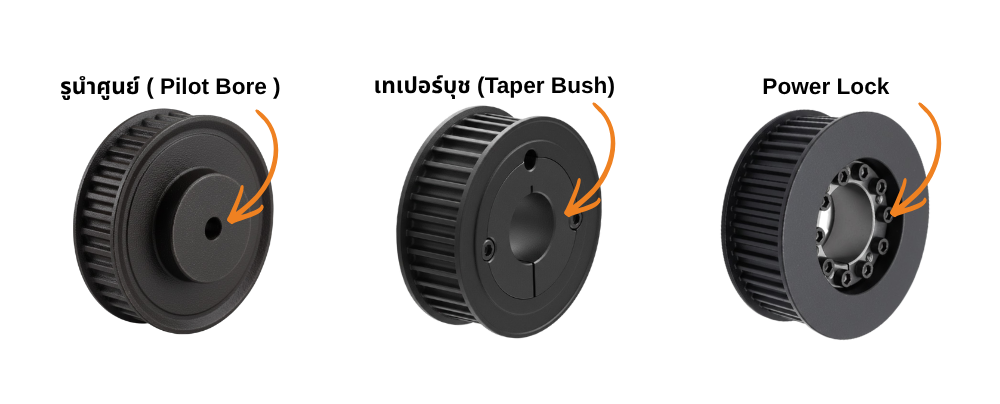

รูปแบบการยึด
Pilot Bore รูนำศูนย์ขนาดเล็ก เพื่อนำไปคว้านรูจริงเอง
Finished Bore รูสำเร็จรูปพร้อมใช้งาน (ระบุขนาดรูเพลา และร่องลิ่ม Keyway)
Taper Bush ใช้ปลอกเทเปอร์ในการยึด (ต้องระบุเบอร์ Bush เช่น 1108, 1210)
Set Screw มีรูสำหรับขันสกรูจี้ลงบนเพลา
5. ตรวจสอบ "ปีก" (Flanges)
เพื่อให้ผู้ขายเสนอราคาได้ทันที ควรแจ้งข้อมูลดังนี้
รหัสพิตช์ (เช่น 8M, L, T10)
จำนวนฟัน (เช่น 40 ฟัน)
หน้ากว้างสายพานที่ใช้ (เช่น กว้าง 25 มม.)
ขนาดรูเพลา (เช่น รู 20 มม. มีร่องลิ่ม)
วัสดุ (เหล็ก, อลูมิเนียม หรือ สแตนเลส)
อาการ ปกติฟันของ Timing Pulley จะมีรูปทรงที่มนหรือเหลี่ยมตามมาตรฐาน (เช่น HTD จะโค้ง, T-Series จะเหลี่ยมคางหมู) แต่ถ้าฟันเริ่มดูผอมลงและปลายเป็นสันคม
สาเหตุ เกิดจากการเสียดสีกับสายพานเป็นเวลานานจนเนื้อวัสดุ (มักเป็นอลูมิเนียมหรือเหล็ก) สึกหรอไป
ผลกระทบ ฟันที่แหลมจะไป "เฉือน" ฟันสายพานให้ขาดเร็วขึ้น และทำให้ระยะพิตช์เพี้ยนจนจังหวะการหมุนไม่แม่นยำ
อาการ พบผงอลูมิเนียมละเอียดสีเงินหรือเศษเหล็กเกาะอยู่ตามร่องฟันพู่เล่ย์ หรือติดอยู่บนตัวสายพาน
สาเหตุ ผิวเคลือบแข็ง (Hard Anodized หรือ Hardened layer) สึกหรอไปจนถึงเนื้อใน ทำให้โลหะเสียดสีกับสายพานโดยตรง
ผลกระทบ เศษโลหะเหล่านี้จะทำตัวเหมือนกระดาษทราย คอยกัดกินทั้งพู่เล่ย์และสายพานให้พังไวขึ้นหลายเท่าตัว
อาการ เครื่องจักรเสียจังหวะ (Out of Sync) หรือได้ยินเสียง "กึก" เป็นระยะขณะเดินเครื่อง
สาเหตุ ร่องพู่เล่ย์สึกจนกว้างขึ้น หรือความลึกของร่องลดลง ทำให้ฟันสายพานไม่สามารถล็อกอยู่กับพู่เล่ย์ได้มั่นคงเมื่อรับแรงบิดสูง
ผลกระทบ อันตรายมากสำหรับเครื่องจักรที่ต้องทำงานสัมพันธ์กัน (เช่น จังหวะวาล์วกับลูกสูบ) เพราะอาจทำให้ชิ้นส่วนภายในชนกันจนพังพินาศได้
อาการ แผ่นเหล็กที่ปิดด้านข้างพู่เล่ย์เริ่มขยับได้ มีรอยแยก หรือเบี้ยวออกมา
สาเหตุ แรงเบียดข้างของสายพาน (Side Thrust) หรือการตั้งศูนย์เพลาที่ไม่ตรงทำให้สายพานดันปีกจนเผยอออก
ผลกระทบ ปีกที่หลวมอาจหลุดออกมาตัดสายพานจนขาด หรือทำให้สายพานเลื่อนหลุดออกจากพู่เล่ย์ขณะทำงาน
อาการ หากใช้ไฟฉายส่องดูในร่องฟัน จะเห็นรอยหลุมเล็กๆ หรือรอยขีดข่วนลึก
สาเหตุ มีสิ่งสกปรก แข็ง หรือเศษหินเข้าไปติดระหว่างฟันสายพานและพู่เล่ย์ขณะหมุนด้วยความเร็วสูง
ผลกระทบ รอยขรุขระเหล่านี้จะทำลายโครงสร้างของฟันสายพานไทม์มิ่ง ทำให้สายพานมีอายุการใช้งานสั้นลงอย่างมาก
Q : Timing Pulley ต่างจากพู่เล่ย์สายพานวี (V-Belt) อย่างไร?
A : ความแตกต่างหลักคือ "การลื่นไถล" ค่ะ V-Belt Pulley อาศัยแรงเสียดทานซึ่งอาจเกิดการลื่น (Slip)
ได้บ้าง แต่ Timing Pulley มีฟันขบกันทำให้ส่งกำลังได้แม่นยำ 100% (Positive Drive) โดยไม่เสียจังหวะหมุน
Q : ทำไมสายพานไทม์มิ่งถึง "ปีน" หรือ "กระโดด" ข้ามร่องพู่เล่ย์?
A : มักเกิดจาก 2 สาเหตุหลักคือ
1. ความตึงสายพานน้อยเกินไป (Low Tension)
2. มีสิ่งสกปรกหรือเศษวัสดุเข้าไปติดในร่องฟันพู่เล่ย์ ทำให้ฟันขบกันไม่สนิท
Q : ระยะพิตช์ T5 กับ AT5 ต่างกันอย่างไร ในเมื่อระยะพิตช์ 5 มม. เท่ากัน?
A : AT5 ถูกพัฒนามาจาก T5 โดยมีหน้าสัมผัสฟันที่หนาและแข็งแรงกว่า รับแรงบิด (Torque) ได้สูงกว่า และมี
ความแม่นยำ (Backlash) น้อยกว่า ดังนั้นพู่เล่ย์ T5 กับ AT5 จึง "ใช้แทนกันไม่ได้"
Q : เมื่อไหร่ที่ควรเลือกใช้พู่เล่ย์ "อลูมิเนียม"?
A : ควรเลือกใช้อลูมิเนียมเมื่อต้องการลดน้ำหนักของระบบ หรือต้องการให้เครื่องจักรสตาร์ทและหยุดได้เร็ว
(Low Inertia) เช่น ในแขนกลโรบอทหรือเครื่องพิมพ์ความเร็วสูงค่ะ
Q : ปีกพู่เล่ย์ (Flanges) จำเป็นต้องมีทุกตัวหรือไม่?
A : ในระบบส่งกำลัง 1 ชุด ควรมีพู่เล่ย์อย่างน้อย 1 ตัวที่มีปีกประคองทั้งสองข้าง (Double Flanges) เพื่อป้อง
กันไม่ให้สายพานเลื่อนหลุดออกจากศูนย์กลาง (Tracking)
Q : ทำไมสายพานไทม์มิ่งถึงมีเสียงดังผิดปกติขณะทำงาน?
A : เสียงดังมักเกิดจาก "เพลาไม่ขนานกัน" (Misalignment) ทำให้สายพานวิ่งเบียดกับปีกพู่เล่ย์ (Flange)
จนเกิดเสียงเสียดสีรุนแรงและสายพานอาจขาดได้
Q: เราสามารถนำ Timing Pulley ไปเจาะรูเพลาเองได้ไหม?
A : ได้ หากสั่งซื้อแบบ Pilot Bore (รูนำ) ช่างสามารถนำไปคว้านรู (Bore) และทำร่องลิ่ม (Keyway) ให้พอดีกับ
เพลาหน้างานได้เลย หรือจะเลือกแบบ Taper Bush เพื่อความสะดวกก็ได้
Q : มาตรฐานฟันเหลี่ยม (XL, L, H) กับฟันโค้ง (8M, S8M) แบบไหนดีกว่ากัน?
A : มาตรฐาน ฟันโค้ง (HTD/STS) ถูกออกแบบมาให้รับแรงได้สูงกว่าและทำงานได้เงียบกว่าฟันเหลี่ยมแบบเดิม
ปัจจุบันจึงนิยมใช้ในเครื่องจักรอุตสาหกรรมรุ่นใหม่ๆ มากกว่า
Q : การติดตั้ง Timing Pulley ต้องใช้สารหล่อลื่นหรือไม่?
A : ห้ามใส่สารหล่อลื่น เช่น จารบีหรือน้ำมัน บริเวณฟันพู่เล่ย์และสายพานเด็ดขาด เพราะระบบไทม์มิ่งออกแบบมา
ให้ทำงานแบบแห้ง หากมีน้ำมันจะทำให้สายพานบวมและชำรุดเร็วขึ้น
Q : จะรู้ได้อย่างไรว่าถึงเวลาต้องเปลี่ยน Timing Pulley ใหม่?
A : ให้สังเกตที่ "ผิวของร่องฟัน" หากเริ่มเห็นเนื้อวัสดุเดิม (เช่น เห็นเนื้ออลูมิเนียมหรือเหล็กสีเงินๆ)
หรือร่องฟันเริ่มแหว่ง ไม่คมชัดเหมือนเดิม แสดงว่าผิวเคลือบสึกหรอแล้ว ควรเปลี่ยนเพื่อป้องกันสายพานเสียหาย
