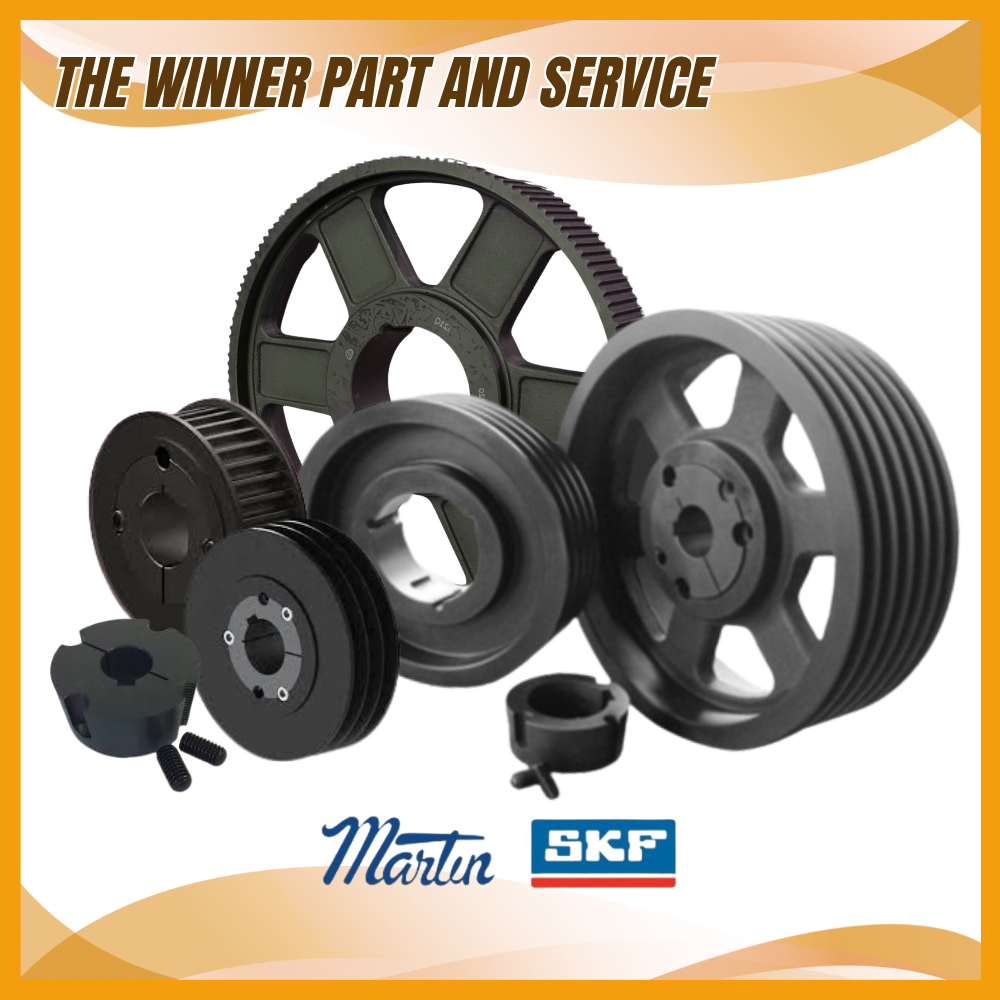

พู่เล่ย์ (Pulley) คืออะไร?

เจาะลึกหน้าที่ มาตรฐาน และวัสดุที่วิศวกรต้องรู้

ในระบบส่งกำลังด้วยสายพาน พู่เล่ย์ (Pulley) เปรียบเสมือนล้อประคองที่ช่วยถ่ายทอด
กำลังจากมอเตอร์ไปยังเครื่องจักรอื่น ๆ โดยอาศัยแรงเสียดทานระหว่างสายพานและร่องของพู่เล่ย์เพื่อให้เกิดการเคลื่อนที่

พู่เล่ย์ทำหน้าที่อะไร?

หน้าที่หลักของพู่เล่ย์ในเชิงวิศวกรรมมี 3 ประการสำคัญ

• ส่งถ่ายกำลัง (Power Transmission) รับแรงหมุนจากเพลาขับ (Driving Shaft) ส่งต่อไปยังเพลาตาม (Driven Shaft) ผ่านสายพาน
• ปรับความเร็วรอบ (Speed Ratio) โดยการเลือกขนาดเส้นผ่านศูนย์กลางของพู่เล่ย์ขับและพู่เล่ย์ตามที่ต่างกัน เพื่อเพิ่มหรือลดความเร็วรอบตามความต้องการของเครื่องจักร
• ปรับทิศทางและแรงบิด (Direction & Torque) ช่วยเปลี่ยนทิศทางการหมุนหรือเพิ่มแรงบิดในระบบทดกำลัง

มาตรฐานของพู่เล่ย์ มีอะไรบ้าง?

การเลือกพู่เล่ย์ต้องเลือกให้ "ร่อง" ตรงกับ "ประเภทสายพาน" ที่ใช้ โดยแบ่งตามมาตรฐานสากลดังนี้

มาตรฐานสายพานวี (V-Belt Pulley Standard)

เป็นมาตรฐานที่นิยมที่สุดในโรงงานอุตสาหกรรม แบ่งตามขนาดของร่อง (Groove) ดังนี้

• Classical V-Belt (ร่องมาตรฐาน) รหัสร่อง M, A, B, C, D, E (เช่น พู่เล่ย์ร่อง B)
• Wedge V-Belt (ร่องแคบรับแรงสูง) รหัสร่อง SPZ, SPA, SPB, SPC (นิยมมากในเครื่องจักรรุ่นใหม่เพราะประหยัดพื้นที่)
• Narrow V-Belt (มาตรฐานอเมริกา) รหัสร่อง 3V, 5V, 8V

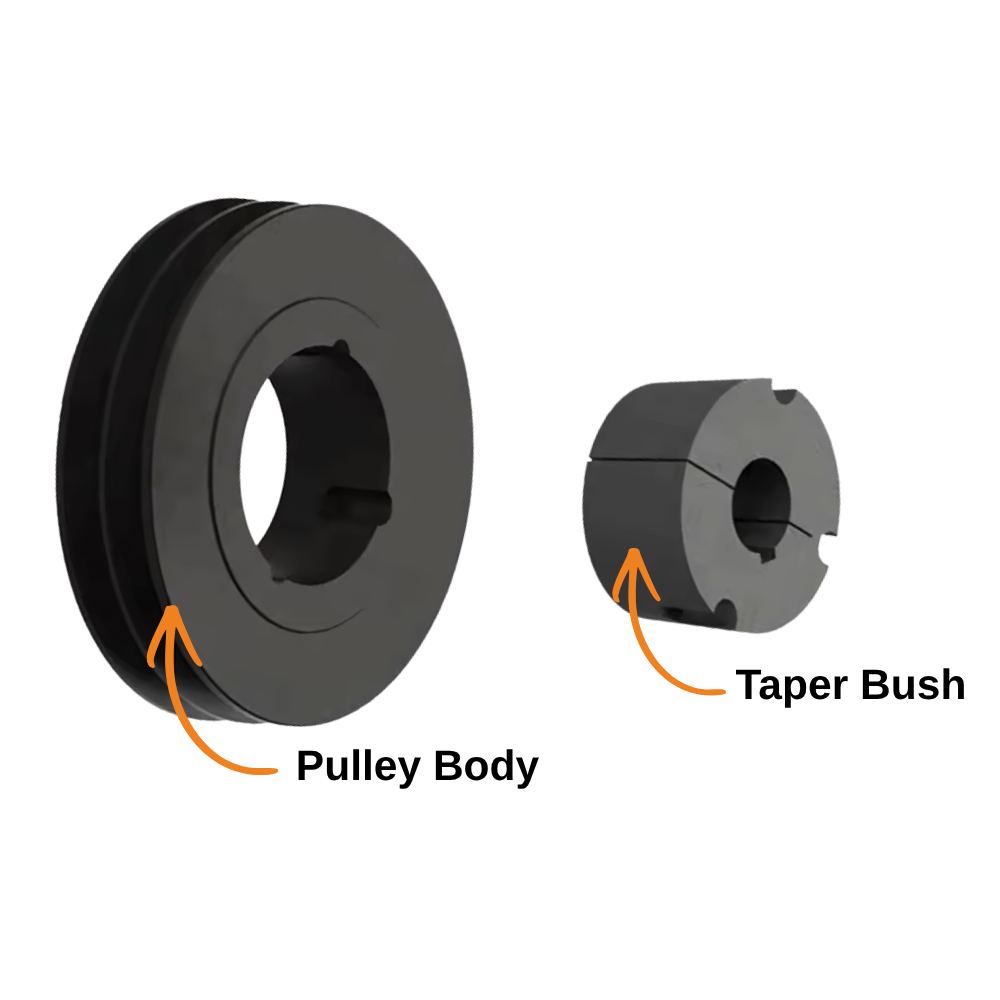

พู่เล่ย์เทเปอร์บุช (Taper Bush Pulley) คืออะไร?

พู่เล่ย์ประเภทนี้จะประกอบด้วย 2 ส่วนหลัก คือ

1.ตัวพู่เล่ย์ (Pulley Body)
ตรงกลางจะมีรูเป็นทรงกรวย (Taper) และมีร่องสำหรับขันน็อต

2.ปลอกเทเปอร์ (Taper Bush)
เป็นปลอกเหล็กที่มีรูในตามขนาดเพลา (มีร่องลิ่มในตัว) และผ่าซีกเพื่อให้ขยายหรือรัดเข้ากับเพลาได้เมื่อขันน็อต

6 ข้อดีของพู่เล่ย์เทเปอร์บุช (ทำไมโรงงานยุคใหม่ถึงนิยมใช้?)

1. ติดตั้งและถอดประกอบง่าย (Easy Mount & Dismount)

ไม่ต้องใช้ค้อนปอนด์ตอกพู่เล่ย์เข้าเพลาให้เพลาคดหรือตลับลูกปืนพัง เพียงแค่สวมปลอกบุชเข้ากับเพลา แล้วขันน็อตให้แน่น ตัวปลอกจะบีบรัดเพลาให้แน่นโดยอัตโนมัติ เวลาถอดก็แค่คลายน็อตแล้วย้ายไปขันในรูถอด (Removal Hole) พู่เล่ย์ก็จะหลุดออกมาอย่างง่ายดาย

2. ไม่ต้องพึ่งโรงกลึง (No Machining Required)

พู่เล่ย์แบบรูตรงทั่วไปต้องเอาไปส่งโรงกลึงเพื่อคว้านรูเพลาและทำร่องลิ่ม ซึ่งเสียเวลาและอาจได้ขนาดที่ไม่พอดี แต่ Taper Bush มีขนาดรูเพลามาตรฐานให้เลือกครบ (เช่น 25mm, 32mm, 50mm) ซื้อไปพร้อมพู่เล่ย์แล้วประกอบใช้งานได้ทันที

3. ลดปัญหาการหลวมคลอนและการสั่นสะเทือน

เนื่องจากปลอกบุชถูกออกแบบมาให้ "รัด" รอบเพลา 360 องศาเมื่อขันน็อต ทำให้มีความแน่นหนากว่าพู่เล่ย์แบบขันสกรูจี้ (Set Screw) ซึ่งมักจะหลวมและทำให้ร่องลิ่มรูดได้ง่าย

4. ยืดหยุ่นสูง (High Versatility)

หากคุณต้องการย้ายพู่เล่ย์ไปใส่เครื่องจักรอื่นที่มีขนาดเพลาต่างกัน คุณไม่ต้องซื้อพู่เล่ย์ใหม่ทั้งใบ! แค่เปลี่ยนตัว Taper Bush ให้ตรงกับขนาดเพลาใหม่ ก็สามารถใช้งานร่วมกับพู่เล่ย์ใบเดิมได้ทันที

5. ลดสต็อกอะไหล่ (Inventory Reduction)

ร้านค้าหรือโรงงานสามารถสต็อกพู่เล่ย์ขนาดที่ใช้บ่อยไว้ และสต็อกปลอกบุชหลายๆ ขนาดรูเพลา ทำให้ครอบคลุมการใช้งานได้หลากหลายโดยไม่ต้องสต็อกพู่เล่ย์รูตรงทุกขนาด

6. ปลอดภัยและได้มาตรฐานสากล

พู่เล่ย์แบบเทเปอร์บุชส่วนใหญ่ผลิตจากเหล็กหล่อคุณภาพสูง (GG25) และผ่านการทำสมดุล (Static Balancing) มาแล้วจากโรงงาน ทำให้เครื่องจักรทำงานเงียบและนิ่งกว่า

3. พู่เล่ย์ทำจากวัสดุอะไรได้บ้าง? (ข้อดี-ข้อเสีย)

ความสัมพันธ์ระหว่าง จำนวนร่อง (Number of Grooves), ชนิดของร่อง (Groove Section) และ ขนาดเส้นผ่านศูนย์กลางภายนอก (Outside Diameter - OD) เป็นหัวใจสำคัญในการคำนวณเพื่อส่งถ่ายกำลังให้ได้ประสิทธิภาพสูงสุด

หากเลือกสามสิ่งนี้ไม่สัมพันธ์กัน จะเกิดปัญหาเรื่องสายพานลื่น (Slip), สายพานไหม้ หรือพู่เล่ย์มีขนาดใหญ่เทอะทะเกินความจำเป็น

ชนิดของร่อง (Groove Section) กับ OD

ชนิดของร่องสายพาน (เช่น A, B, C หรือ SPZ, SPA, SPB) จะเป็นตัวกำหนด "ขนาด OD ต่ำสุด" ที่พู่เล่ย์ควรจะมี

• กฎทางวิศวกรรม สายพานแต่ละชนิดมีความหนาและความแข็งต่างกัน หากใช้พู่เล่ย์ที่มี OD เล็กเกินไป สายพานจะต้องหักงอตัวมากเกินมาตรฐาน (Over-flexing) ทำให้เกิดความร้อนสูงและสายพานแตกหักเร็ว

• ตัวอย่างความสัมพันธ์

  • ร่อง A ควรมี OD ไม่น้อยกว่า 75 มม.

  • ร่อง B ควรมี OD ไม่น้อยกว่า 125 มม.

  • ร่อง C ควรมี OD ไม่น้อยกว่า 200 มม.

  • ยิ่งร่องใหญ่ (C, D) ยิ่งต้องการ OD ที่ใหญ่ขึ้นเพื่อให้สายพานโค้งตัวได้ตามธรรมชาติ

จำนวนร่อง (Number of Grooves) กับ แรงบิด (Torque)

จำนวนร่องมีความสัมพันธ์โดยตรงกับ "ปริมาณกำลัง (kW/HP)" ที่ต้องการส่งถ่าย

• แรงบิดสูง = ร่องมาก หากมอเตอร์มีกำลังแรงม้าสูง แต่ใช้พู่เล่ย์เพียง 1 ร่อง สายพานเส้นเดียวจะรับภาระไม่ไหวและลื่นไถล การเพิ่มจำนวนร่อง (2, 3, 4 ร่อง) คือการเพิ่มพื้นที่ผิวสัมผัสเพื่อช่วยกันฉุดลากโหลด
• ความสัมพันธ์กับความกว้างหน้าพู่เล่ย์ ยิ่งจำนวนร่องมาก "ความหนาหน้าพู่เล่ย์ (Face Width)" ก็จะเพิ่มขึ้นตามไปด้วย ซึ่งต้องสอดคล้องกับความยาวของปลายเพลา (Shaft Length) ที่จะไปติดตั้ง

ความสัมพันธ์ระหว่าง OD กับ ความเร็วรอบ (Ratio)

OD คือตัวกำหนด "อัตราทด (Ratio)" ของเครื่องจักร

• สูตรความสัมพันธ์

(เมื่อ D คือ OD ของพู่เล่ย์ และ n คือความเร็วรอบ RPM)

• หากต้องการเพิ่มแรงบิด (ลดความเร็ว) ให้ใช้พู่เล่ย์ตัวขับขนาดเล็ก คู่กับพู่เล่ย์ตัวตามขนาดใหญ่
• ข้อควรระวัง การลด OD ตัวขับลงเพื่อเพิ่มแรงบิด ต้องระวังไม่ให้เล็กกว่า "OD ต่ำสุด" ของชนิดร่องนั้นๆ

ตารางสรุปความสัมพันธ์เพื่อการเลือกซื้อ

✅ Checklist 3 ขั้นตอน: เลือกพู่เล่ย์ให้เป๊ะ ไม่มีพลาด!

เพื่อให้ได้พู่เล่ย์ที่ทำงานได้เต็มประสิทธิภาพและสายพานไม่ขาดง่าย ให้เช็กตามลำดับนี้

1.เช็กชนิดของร่อง (Groove Section)

• ดูจากสายพานเดิม มีรหัสอะไรระบุไว้ (เช่น A, B, C หรือ SPA, SPB)

• วัดความกว้างร่อง หากรหัสเลือนหาย ให้วัดความกว้างที่ปากร่องพู่เล่ย์ตัวเดิม

  • ร่อง A ≈ 12.5 - 13 มม.

  • ร่อง B ≈ 16 - 17 มม.

  • ร่อง C ≈ 22 มม.

• สำคัญ ชนิดร่องพู่เล่ย์ต้อง "ตรงกันเป๊ะ" กับชนิดของสายพานเท่านั้น

2. เช็กขนาด OD (Outside Diameter) และอัตราทด

• วัดเส้นผ่านศูนย์กลางภายนอก ขอบนอกสุดของพู่เล่ย์ (หน่วยเป็นนิ้วหรือมิลลิเมตร)

• คำนวณรอบ หากต้องการเปลี่ยนความเร็วเครื่องจักร ให้ใช้สูตรอัตราทดระหว่างพู่เล่ย์ตัวขับและตัวตาม

• กฎเหล็ก ห้ามเลือก OD เล็กกว่าค่ามาตรฐานที่สายพานชนิดนั้นรับได้ (เช่น ร่อง B ไม่ควรเล็กกว่า 5 นิ้ว) เพื่อป้องกันสายพานไหม้หรือแตกลายงา

3. เช็กจำนวนร่อง และขนาดรูเพลา

• จำนวนร่อง ต้องเพียงพอต่อแรงม้ามอเตอร์ (เช่น มอเตอร์แรงม้าสูง อาจต้องใช้ 2-4 ร่องขึ้นไป)

• รูเพลา (Bore) * แบบรูตรง ต้องระบุขนาดรูเพลาให้พอดีเพื่อให้โรงกลึงจัดการต่อ

แบบเทเปอร์บุช (Taper Bush)

• แจ้งเบอร์ Bush ที่ต้องการ (เช่น 1610, 2012)

• ขนาดรูเพลาที่ต้องการสวม เพื่อความสะดวกรวดเร็วในการติดตั้ง

Safety First: เช็กด่วน! 5 สัญญาณเตือนมู่เล่ย์ใกล้พัง

นี่คือ 5 สัญญาณอันตราย ที่บอกว่าพู่เล่ย์ของคุณ "หมดสภาพ" และควรเปลี่ยนใหม่ทันที

1. ร่องพู่เล่ย์มีลักษณะ "เงาวาว" หรือ "ไหม้" (Glazing)

• อาการ ผิวสัมผัสภายในร่องพู่เล่ย์ที่เคยสากเริ่มมีความเงาเหมือนกระจก หรือมีรอยไหม้สีดำ
• สาเหตุ เกิดจากการลื่นไถล (Slip) ของสายพานอย่างต่อเนื่อง ทำให้เกิดความร้อนสะสมจนผิวเหล็กหรืออลูมิเนียมเปลี่ยนสภาพ
• ผลกระทบ แรงเสียดทานจะลดลง ทำให้พู่เล่ย์ส่งกำลังได้ไม่เต็มที่ มอเตอร์ต้องทำงานหนักขึ้นแต่เครื่องจักรหมุนช้าลง

2. สายพาน "จม" ลงไปในร่อง (Belt Bottoming Out)

• อาการ เมื่อสวมสายพานเส้นใหม่ลงไปแล้ว สายพานจมลงไปจนแตะที่ "ก้นร่อง" หรือมองไม่เห็นขอบสายพานด้านบน
• สาเหตุ ผนังด้านข้างของร่องพู่เล่ย์สึกหรอจนกว้างขึ้น ทำให้สายพานตกลงไปลึกกว่าปกติ
• ผลกระทบ สายพานจะสูญเสียแรงบีบจากด้านข้าง (Wedge Action) ทำให้สายพานลื่นและขาดเร็วขึ้นมาก

3. ผนังร่องพู่เล่ย์เป็นรอยหยัก หรือ "ไม่เรียบตรง" (Dishing)

• อาการ หากใช้ไม้บรรทัดหรือเครื่องมือวัดร่องทาบดู จะเห็นว่าผนังร่องมีความเว้าแหว่งหรือเป็นลูกคลื่น ไม่เป็นเส้นตรงเฉียงตามมาตรฐาน
• สาเหตุ การเสียดสีกับเศษฝุ่น หิน หรือการใช้งานหนักสะสมเป็นเวลานาน
• ผลกระทบ สายพานจะสั่น (Vibration) ขณะทำงาน และทำให้เส้นใยภายในสายพานเสียหายอย่างรวดเร็ว

4. มีเสียงดัง "จี๊ดๆ" หรือเสียงกระแทก (Abnormal Noise)

• อาการ มีเสียงแหลมดังต่อเนื่องขณะเดินเครื่อง หรือมีเสียง "กึกๆ" เป็นจังหวะ
• สาเหตุ เสียงแหลมมักเกิดจากสายพานลื่นในร่องที่สึก ส่วนเสียงกระแทกอาจเกิดจากพู่เล่ย์ร้าว หรือรูเพลาหลวมจนพู่เล่ย์สะบัด
• ผลกระทบ หากปล่อยไว้พู่เล่ย์อาจแตกกระจาย (Catastrophic Failure) และกระเด็นไปโดนส่วนอื่นของเครื่องจักรได้

5. รอยร้าวบริเวณ "ก้าน" หรือ "ดุม" (Cracks in Spokes or Hub)

• อาการ พบรอยร้าวขนาดเล็ก (Hairline Cracks) บริเวณก้านพู่เล่ย์หรือรอบๆ ดุมที่ยึดกับเพลา
• สาเหตุ เกิดจากความล้าของโลหะ (Metal Fatigue) หรือการขันน็อตยึดที่แน่นเกินไปจนเนื้อเหล็กเครียด
• ผลกระทบ อันตรายมาก! พู่เล่ย์อาจแตกออกจากกันขณะหมุนด้วยความเร็วสูง ควรหยุดเครื่องและเปลี่ยนทันที

Q&A รวมคำถามที่พบบ่อยเกี่ยวกับ V-Belt Pulley (พู่เล่ย์สายพานวี)

Q : พู่เล่ย์ร่อง A กับ ร่อง B ต่างกันอย่างไร?

A : ต่างกันที่ "ขนาดของร่อง"

• ร่อง A จะมีความกว้างปากร่องประมาณ 12.5-13 มม.

• ร่อง B จะกว้างกว่าที่ประมาณ 16-17 มม.

การเลือกใช้ต้องให้ตรงกับเบอร์ของสายพาน (เช่น สายพานเบอร์ B60 ต้องใช้กับพู่เล่ย์ร่อง B เท่านั้น)

Q : ทำไมสายพานถึง "จม" ลงไปในร่องพู่เล่ย์?

A : เกิดจาก "ร่องพู่เล่ย์สึกหรอ" ค่ะ เมื่อใช้งานไปนานๆ ผนังด้านข้างของร่องจะถูกเสียดสีจนกว้างขึ้น ทำให้สายพานตกลงไปลึกกว่าปกติ ส่งผลให้แรงเสียดทานลดลง สายพานลื่น และเกิดความร้อนสูงจนสายพานขาดได้

Q : ·พู่เล่ย์เหล็กหล่อ กับ พู่เล่ย์อลูมิเนียม เลือกแบบไหนดี?

A : เหล็กหล่อ เหมาะกับงานหนัก ทนทานต่อการเสียดสีได้ดีเยี่ยมและราคาประหยัด ส่วน อลูมิเนียม เหมาะกับงานที่ต้องการน้ำหนักเบา ไม่เป็นสนิม หรือใช้ในอุตสาหกรรมอาหาร

Q : "พู่เล่ย์ก้าน" กับ "พู่เล่ย์ตัน" ต่างกันอย่างไร?

A : พู่เล่ย์ก้าน (Spoke Type) จะมีน้ำหนักเบากว่า ระบายความร้อนได้ดี เหมาะกับพู่เล่ย์ขนาดใหญ่พู่เล่ย์ตัน (Solid Type) จะมีความแข็งแรงสูงกว่า รับแรงบิดได้มากกว่า นิยมใช้กับพู่เล่ย์ขนาดเล็กถึงปานกลาง

Q : ถ้าพู่เล่ย์ตัวขับและตัวตาม "ไม่ตรงแนวกัน" (Misalignment) จะเกิดอะไรขึ้น?

A : จะทำให้สายพานบิดตัวและเสียดสีกับขอบพู่เล่ย์อย่างรุนแรง ส่งผลให้สายพานร้อนจัด มีกลิ่นไหม้ และฟันสายพานอาจหลุดล่อน หรือสายพานขาดก่อนเวลาอันควรค่ะ

Q : เราสามารถใช้สายพานร่องเดี่ยว 2 เส้น แทนสายพานร่องคู่ได้ไหม?

A : ได้ แต่ต้องมั่นใจว่าสายพานทั้ง 2 เส้นมีความยาวเท่ากันเป๊ะ (Matched Set) หากยาวไม่เท่ากัน เส้นที่สั้นกว่าจะรับภาระหนักอยู่เส้นเดียวจนขาดเร็ว แนะนำให้เปลี่ยนเป็นคู่พร้อมกันเสมอ

Q : พู่เล่ย์แบบ "เทเปอร์บุช" (Taper Bush) ดีกว่าแบบรูตรงอย่างไร?

A : ดีกว่าที่ ความสะดวกและแม่นยำ เทเปอร์บุชช่วยให้การติดตั้งและถอดประกอบทำได้ง่ายโดยไม่ต้องใช้ค้อนตอกลดความเสี่ยงเพลาคด และสามารถเปลี่ยนขนาดรูเพลาได้ง่ายเพียงแค่เปลี่ยนตัวบุช

Q : มีวิธีเช็กเบื้องต้นไหมว่าพู่เล่ย์เริ่มหมดสภาพแล้ว?

A : ให้สังเกตจาก 3 จุด

1. มีเสียงดัง "จี๊ดๆ" แม้จะตั้งสายพานตึงแล้ว

2. ร่องพู่เล่ย์มีความเงาวาวเหมือนกระจก (Glazing) แสดงว่าเกิดการลื่นไถล

3. ผนังร่องพู่เล่ย์เริ่มเป็นรอยหยักหรือเว้าลึกไม่เรียบตรง

Q : การเลือกขนาด OD (เส้นผ่านศูนย์กลาง) มีผลต่อมอเตอร์อย่างไร?

A : OD เป็นตัวกำหนดอัตราทด หากเลือกพู่เล่ย์ตัวตามใหญ่ขึ้น จะได้แรงบิด (Torque) มากขึ้นแต่ความเร็วรอบจะลดลง ในทางกลับกันหากพู่เล่ย์ตัวขับใหญ่ขึ้น ความเร็วจะสูงขึ้นแต่มอเตอร์ต้องทำงานหนักขึ้น (กินกระแสไฟมากขึ้น)

Q : พู่เล่ย์สายพานวีจำเป็นต้องทำความสะอาดไหม?

A : จำเป็น ควรหมั่นเช็กไม่ให้มีคราบน้ำมันหรือจารบีเลอะในร่องพู่เล่ย์ เพราะน้ำมันจะทำให้สายพานลื่นและกัดกร่อนเนื้อยางของสายพานให้บวมและเสื่อมสภาพเร็ว
