ในอุตสาหกรรมการผลิตและเครื่องจักร "โซ่ส่งกำลัง" เปรียบเสมือนเส้นเลือดใหญ่ที่ช่วยขับเคลื่อนกลไกต่าง ๆ ให้ทำงานได้อย่างต่อเนื่อง บทความนี้จะพาคุณไปทำความรู้จักกับอุปกรณ์ชนิดนี้ให้ดีขึ้น
จุดเด่นของโซ่อุตสาหกรรม
จุดเด่น: สามารถรับภาระหนักได้ดี ไม่มีการลื่นไถล (Slip) เหมือนสายพาน และทนทานต่อสภาพแวดล้อมที่รุนแรงได้ดีกว่า
เพื่อให้เครื่องจักรทั่วโลกสามารถใช้งานร่วมกันได้ จึงมีการกำหนดมาตรฐานสากลขึ้นมา 2 แบบหลักๆ คือ
ANSI Standard (American National Standards Institute): * นิยมใช้ในฝั่งอเมริกาและเอเชีย (รวมถึงไทย)
รหัสสินค้ามักลงท้ายด้วยเลข 0 เช่น 40, 50, 60, 80
BS Standard (British Standard / ISO 606): * นิยมใช้ในยุโรปและเครื่องจักรเก่า
รหัสสินค้ามักลงท้ายด้วยตัว B เช่น 08B, 10B, 12B, 16B
ข้อควรระวัง: แม้หน้าตาจะคล้ายกันแต่ขนาดระยะพิตช์ (Pitch) และความหนาของสลักอาจต่างกันเล็กน้อย ไม่ควรนำมาใช้งานสลับกัน
ตารางเปรียบเทียบขนาดโซ่ส่งกำลัง (Standard Roller Chain Dimensions)
| เบอร์โซ่ (ANSI) | เบอร์โซ่ (BS/ISO) | ระยะพิตช์ - P (นิ้ว) | ระยะพิตช์ - P (มม.) | ความกว้างภายใน - W (มม.) | เส้นผ่านศูนย์กลางลูกกลิ้ง - D (มม.) |
| 25 | 04C-1 | 1/4" | 6.35 | 3.18 | 3.30 |
| 35 | 06C-1 | 3/8" | 9.525 | 4.77 | 5.08 |
| 40 | 08A-1 | 1/2" | 12.70 | 7.85 | 7.95 |
| 50 | 10A-1 | 5/8" | 15.875 | 9.40 | 10.16 |
| 60 | 12A-1 | 3/4" | 19.05 | 12.57 | 11.91 |
| 80 | 16A-1 | 1" | 25.40 | 15.75 | 15.88 |
| 100 | 20A-1 | 1-1/4" | 31.75 | 18.90 | 19.05 |
ตารางเฉพาะฝั่ง BS Standard (ที่นิยมในเครื่องจักรยุโรป)
| เบอร์โซ่ (BS/ISO) | ระยะพิตช์ - P (นิ้ว) | ระยะพิตช์ - P (มม.) | ความกว้างภายใน - W (มม.) | เส้นผ่านศูนย์กลางลูกกลิ้ง - D (มม.) |
| 06B-1 | 3/8" | 9.525 | 5.72 | 6.35 |
| 08B-1 | 1/2" | 12.70 | 7.75 | 8.51 |
| 10B-1 | 5/8" | 15.875 | 9.65 | 10.16 |
| 12B-1 | 3/4" | 19.05 | 11.68 | 12.07 |
| 16B-1 | 1" | 25.40 | 17.02 | 15.88 |
วัสดุส่งผลโดยตรงต่ออายุการใช้งานและความคุ้มค่า
เหล็กคาร์บอน (Carbon Steel): * จุดเด่น: แข็งแรงมาก รับแรงดึงได้สูง ราคาประหยัด
การใช้งาน: เหมาะกับงานทั่วไปในโรงงานที่ไม่สัมผัสสารเคมีหรือความชื้นสูง
สแตนเลส (Stainless Steel): * จุดเด่น: ทนการกัดกร่อน ไม่เป็นสนิม ทนอุณหภูมิสูงและต่ำได้ดี
การใช้งาน: เหมาะสำหรับอุตสาหกรรมอาหาร (Food Grade) ห้องเย็น หรือสภาพแวดล้อมที่มีสารเคมีกัดกร่อน
จำนวนชั้นของโซ่ไม่ได้มีไว้แค่ความเท่ แต่ขึ้นอยู่กับ "กำลัง" ที่ต้องส่งต่อ
| จำนวนชั้น | ลักษณะการใช้งาน |
| โซ่ 1 ชั้น (Simplex) | ใช้งานทั่วไป แรงบิดไม่สูงมาก พื้นที่ติดตั้งจำกัด |
| โซ่ 2 ชั้น (Duplex) | เพิ่มความสามารถในการรับแรงดึงมากขึ้น โดยที่ขนาดเฟืองไม่ต้องใหญ่ขึ้นมาก |
| โซ่ 3 ชั้น (Triplex) | ใช้ในเครื่องจักรขนาดใหญ่ที่ต้องการกำลังส่งมหาศาล หรือการกระชากของเครื่องจักรที่รุนแรง |
นี่คือสาเหตุหลักที่ต้องเปลี่ยนโซ่ แม้โซ่จะดูแข็งแรงแต่ถ้าข้อต่อเริ่มสึกหรอจนระยะพิตช์ (Pitch) ยาวขึ้นเพียงเล็กน้อย ก็ส่งผลเสียมหาศาล
หากสังเกตเห็นฟันเฟือง (Sprocket) มีลักษณะแหลมเหมือนฟันฉลาม หรือฟันเริ่มเอียงไปด้านใดด้านหนึ่ง
ลองหยุดเครื่องแล้วเช็กดูว่ามีข้อโซ่ไหนที่ "งอแล้วไม่คืนตัว" หรือไม่?
หากมองด้วยตาเปล่าแล้วเห็นรอยร้าวเล็ก ๆ ที่แผ่นประกับ (Side Plate)
| อาการที่พบ | ความเสี่ยง | สิ่งที่ต้องทำ |
| โซ่ยืด > 2% | เฟืองพังตาม, โซ่ตกร่อง | เปลี่ยนโซ่ใหม่ทันที |
| ฟันเฟืองแหลม | โซ่ขาดง่ายขึ้น | เปลี่ยนทั้งโซ่และเฟือง |
| ข้อโซ่ตาย/ติด | เครื่องจักรสะดุด, เกิดแรงกระชาก | ทำความสะอาด/หล่อลื่น หรือเปลี่ยน |
| มีรอยร้าวที่แผ่นประกับ | โซ่ขาดกะทันหัน (อันตราย) | หยุดเครื่องและเปลี่ยนทันที |
Q : โซ่มาตรฐาน ANSI และ BS ต่างกันอย่างไร และใช้แทนกันได้ไหม?
A : ต่างกันที่ขนาดสัดส่วน เช่น ระยะพิตช์และความหนาของสลัก โดย ANSI เป็นมาตรฐานอเมริกา(เลขลงท้าย 0) และ BS เป็นมาตรฐานยุโรป (เลขลงท้าย B) ไม่แนะนำให้ใช้แทนกัน เพราะจะทำให้โซ่ขบกับเฟือง
ไม่สนิทและพังเสียหายรวดเร็ว
Q : จะรู้ได้อย่างไรว่าโซ่ที่ใช้อยู่เป็นเบอร์อะไร?
A : วิธีที่แม่นยำที่สุดคือการวัด ระยะพิตช์ (Pitch) หรือระยะห่างระหว่างกึ่งกลางสลักหนึ่งไปอีกสลักหนึ่ง และวัดความกว้างภายใน (Internal Width) เพื่อเทียบกับตารางมาตรฐานสินค้า
Q : เมื่อไหร่ที่ควรตัดสินใจเปลี่ยนโซ่ใหม่?
A : ควรเปลี่ยนเมื่อโซ่ยืดเกิน 1.5% - 2% ของความยาวเดิม, พบรอยร้าวที่แผ่นประกับ, ข้อโซ่ตายจนขยับไม่ได้หรือฟันเฟืองเริ่มมีลักษณะแหลมคมผิดปกติ
Q : โซ่สแตนเลสดีกว่าโซ่เหล็กอย่างไร?
A : โซ่สแตนเลสโดดเด่นเรื่อง การทนสนิมและการกัดกร่อน เหมาะสำหรับอุตสาหกรรมอาหาร (Food Grade)หรือห้องเย็น แต่โซ่เหล็กจะมีความแข็งแรงในการรับแรงดึง (Tensile Strength) ที่สูงกว่าในราคาที่ประหยัดกว่า
Q : ทำไมโซ่ถึงยืด ทั้งที่เพิ่งใช้งานได้ไม่นาน?
A : สาเหตุหลักมักเกิดจาก การขาดการหล่อลื่นที่เหมาะสม ทำให้สลักและปลอกสลักเสียดสีกันจนสึกหรอ รวมถึงการเลือกเบอร์โซ่ที่ไม่เหมาะสมกับแรงบิดของเครื่องจักร (Overload)
Q : การเลือกใช้โซ่ 1 ชั้น, 2 ชั้น หรือ 3 ชั้น มีเกณฑ์อย่างไร?
A : ขึ้นอยู่กับ กำลังส่ง (Power) ที่ต้องการค่ะ หากต้องการส่งกำลังสูงในพื้นที่ที่จำกัด การเพิ่มจำนวนชั้นของโซ่จะช่วยให้รับแรงดึงได้มากขึ้นโดยไม่ต้องขยายขนาดเฟืองให้ใหญ่เกินไป
Q : ทำไมโซ่ถึงมีอาการ "ตกเฟือง" (Chain Jumping) ทั้งที่โซ่ยังดูใหม่?
A : สาเหตุส่วนใหญ่มักเกิดจาก ความตึงของโซ่ไม่เหมาะสม (Chain Tension) หากโซ่หย่อนเกินไปจะทำให้ข้ามร่องฟันเฟือง หรืออาจเกิดจากการที่แนวศูนย์ของเพลา (Alignment) ไม่ตรงกัน ทำให้โซ่พยายามบิดตัวจนหลุดจากร่อง
Q : ในสภาพแวดล้อมที่มีฝุ่นหนาหรือทราย ควรดูแลโซ่อย่างไร?
A : ฝุ่นและทรายเปรียบเสมือน "สารขัดถู" ที่จะเข้าไปกัดกินสลักโซ่ ควรใช้สารหล่อลื่นชนิดแห้ง (Dry Lubricant) หรือสเปรย์ที่ไม่ทิ้งคราบเหนียว เพื่อไม่ให้ฝุ่นมาเกาะสะสม และควรหมั่นล้างทำความสะอาดด้วยโซลเว้นท์เป็นประจำ

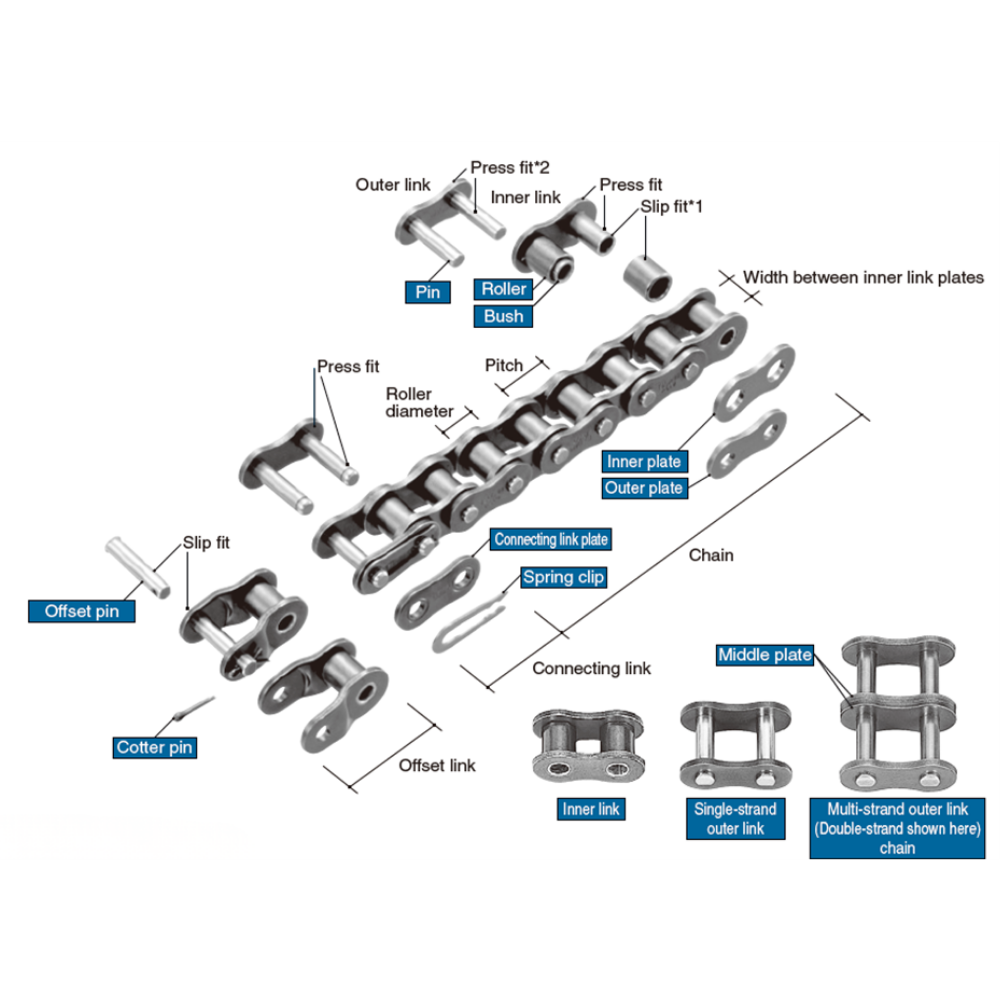

Q : ความแตกต่างระหว่าง "ข้อต่อโซ่แบบคลิป" กับ "ข้อต่อโซ่แบบสลัก" (Cotter Pin) เลือกแบบไหนดี?
A : แบบคลิป (Spring Clip) ติดตั้งและถอดง่าย เหมาะกับโซ่เบอร์เล็ก (เช่น 40, 50, 60) ที่ไม่มีแรงกระแทกสูงมาก
แบบสลัก (Cotter Pin) ให้ความปลอดภัยสูงกว่า ไม่หลุดง่ายเมื่อเจอแรงสั่นสะเทือนรุนแรง เหมาะสำหรับโซ่เบอร์ใหญ่ (เช่น 80 ขึ้นไป) หรือเครื่องจักรหนัก
Q : ควรใช้น้ำมันประเภทไหนในการหล่อลื่นโซ่?
A : ควรใช้น้ำมันที่มีความหนืดเหมาะสมเพื่อให้ซึมเข้าไปถึง "สลักและปลอกสลัก" ได้ โดยทั่วไปนิยมใช้น้ำมันเกียร์เบอร์ SAE 30 ถึง SAE 50 หรือสเปรย์จารบีขาวสำหรับฉีดโซ่โดยเฉพาะ
