Flexible Tyre Coupling

Flexible Tyre Coupling คุณภาพอุตสาหกรรม ส่งกำลังแม่นยำ ไม่ต้องหล่อลื่น

Flexible Tyre Coupling หรือ ยอยยาง เป็นคัปปลิ้งชนิดยืดหยุ่น (Flexible Coupling) ที่ใช้ Tyre Rubber เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม

ยาง Tyre มีความยืดหยุ่นสูง สามารถดูดซับแรงกระแทก ลดแรงสั่นสะเทือน และรองรับการเยื้องศูนย์ของเพลาได้ดีกว่าคัปปลิ้งหลายประเภท จึงช่วยลดภาระของมอเตอร์ เกียร์ และแบริ่ง พร้อมยืดอายุการใช้งานของเครื่องจักร

อีกหนึ่งจุดเด่นคือ ไม่ต้องหล่อลื่น และสามารถเปลี่ยนเฉพาะ Tyre Rubber ได้ ทำให้บำรุงรักษาง่ายและช่วยลดค่าใช้จ่ายในระยะยาว เหมาะสำหรับปั๊ม พัดลม โบลเวอร์ สายพานลำเลียง เครื่องผสม และเครื่องจักรอุตสาหกรรมทั่วไป

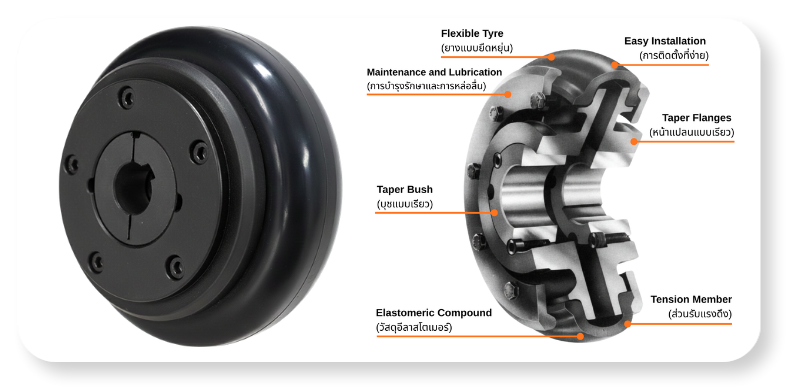

วัสดุและโครงสร้างของ Flexible Tyre Coupling

• Hub

  ผลิตจากเหล็กหล่อคุณภาพสูง แข็งแรง รองรับแรงบิดและการใช้งานต่อเนื่อง

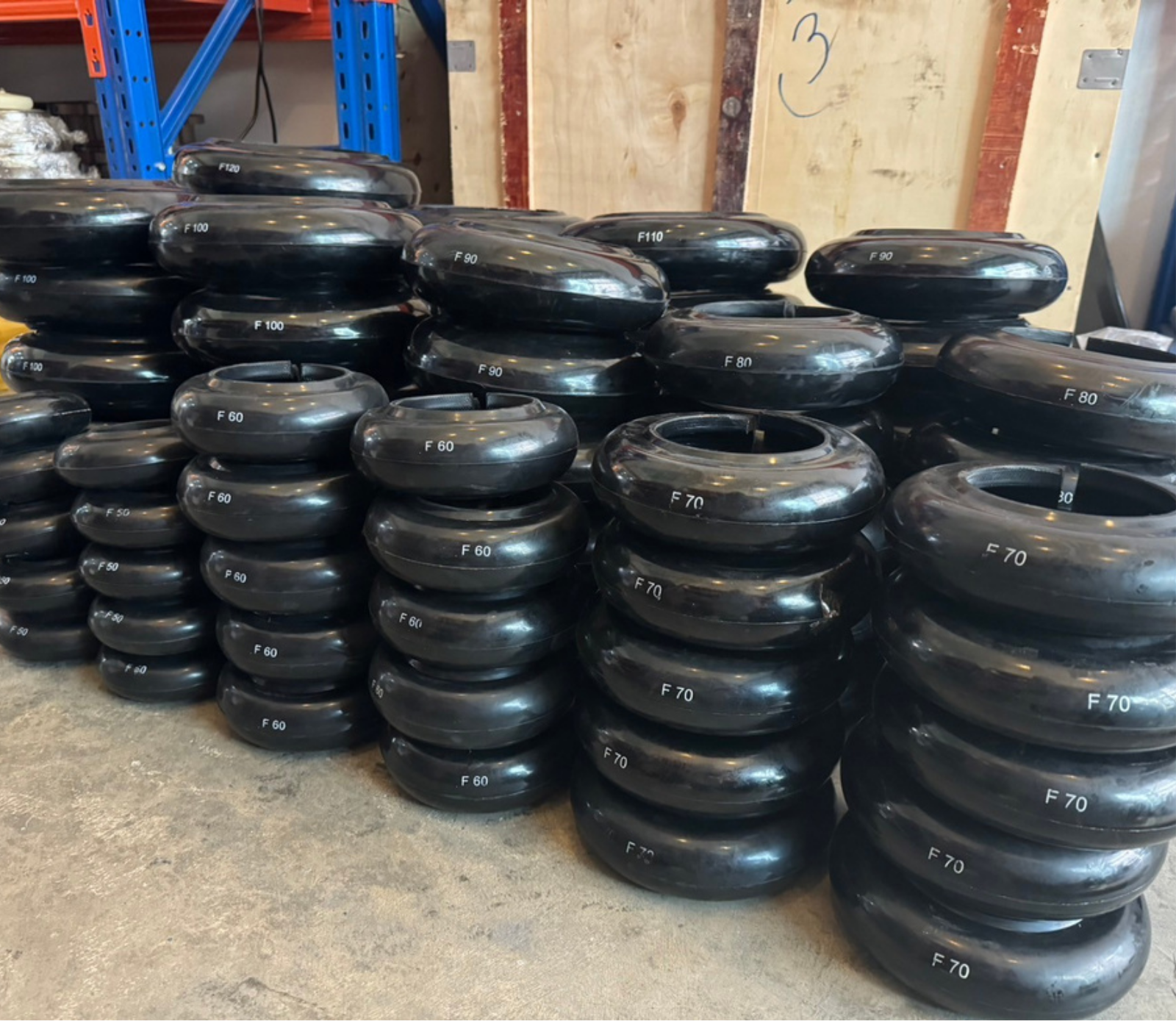

• Tyre Rubber

  ผลิตจากยางคุณภาพสูง มีความยืดหยุ่นดี ดูดซับแรงกระแทกและแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ

• Clamp Ring

  ทำหน้าที่ยึดยาง Tyre ให้แน่นกับ Hub ทั้งสองด้าน

• Bolt และ Nut

  ผลิตจากเหล็กกำลังสูง ช่วยยึดชิ้นส่วนทั้งหมดให้แข็งแรง

จุดเด่นของ Flexible Tyre Coupling

• ลดแรงกระแทกและแรงสั่นสะเทือนได้ดี
• รองรับการเยื้องศูนย์ของเพลาได้มากกว่าคัปปลิ้งหลายประเภท
• ไม่ต้องหล่อลื่น
• เปลี่ยนเฉพาะ Tyre Rubber ได้
• ลดภาระของมอเตอร์ เกียร์ และแบริ่ง
• ติดตั้งและบำรุงรักษาง่าย
• อายุการใช้งานยาวนาน

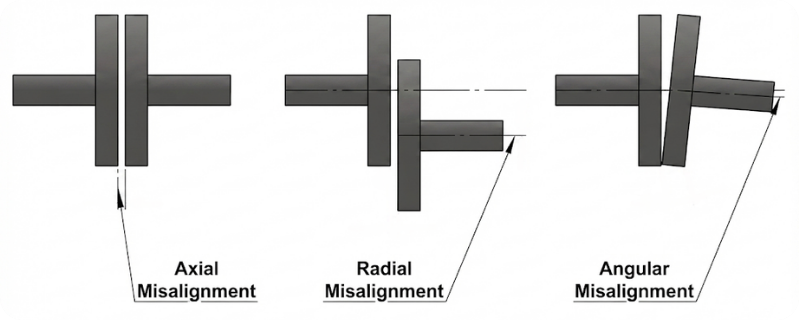

Flexible Tyre Coupling รองรับการเยื้องศูนย์ของเพลาได้อย่างไร?

หมายเหตุ: แม้ Flexible Tyre Coupling จะรองรับการเยื้องศูนย์ของเพลาได้ดี แต่ควรตั้งศูนย์เพลา (Shaft Alignment) ให้ถูกต้องตามค่าที่ผู้ผลิตกำหนด เพื่อยืดอายุการใช้งานของ Tyre Rubber และลดการสึกหรอของระบบส่งกำลัง

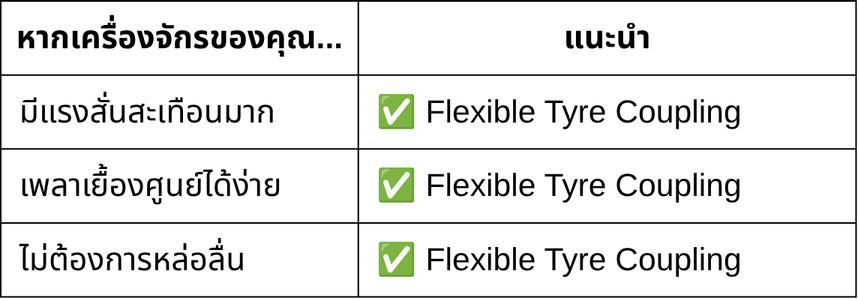

Flexible Tyre Coupling เหมาะกับการใช้งานแบบใด

หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ Flexible Tyre Coupling คือทางเลือกที่เหมาะสม

• เครื่องจักรมีแรงสั่นสะเทือน
• เพลามีโอกาสเยื้องศูนย์
• ต้องการลดแรงกระแทกจากการสตาร์ท
• ไม่ต้องการใช้จาระบี
• ต้องการลดค่าใช้จ่ายในการบำรุงรักษา

เหมาะสำหรับ

• Centrifugal Pump
• Fan
• Blower
• Conveyor
• Mixer
• Compressor
• Cooling Tower
• เครื่องจักรการเกษตร
• โรงงานอาหาร
• โรงงานเคมี

รุ่นสินค้าที่มีจำหน่าย

F40 • F50 • F60 • F70 • F80 • F90 • F100 • F110 • F120 • F140 • F160 • F180

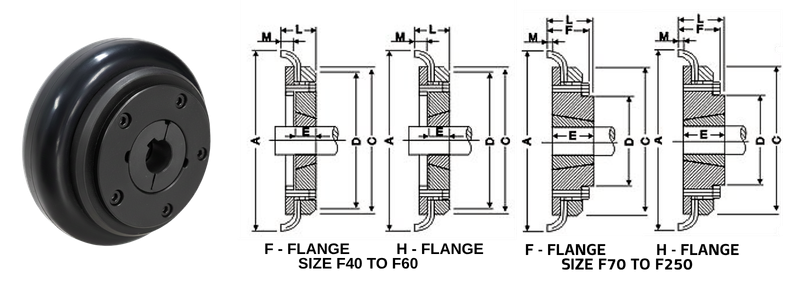

Size	Type	Bush No.	Max.Bore	Type F&H		Type H		Seve over Key	A	C	D	F	M
			mm.	L	E	L	E

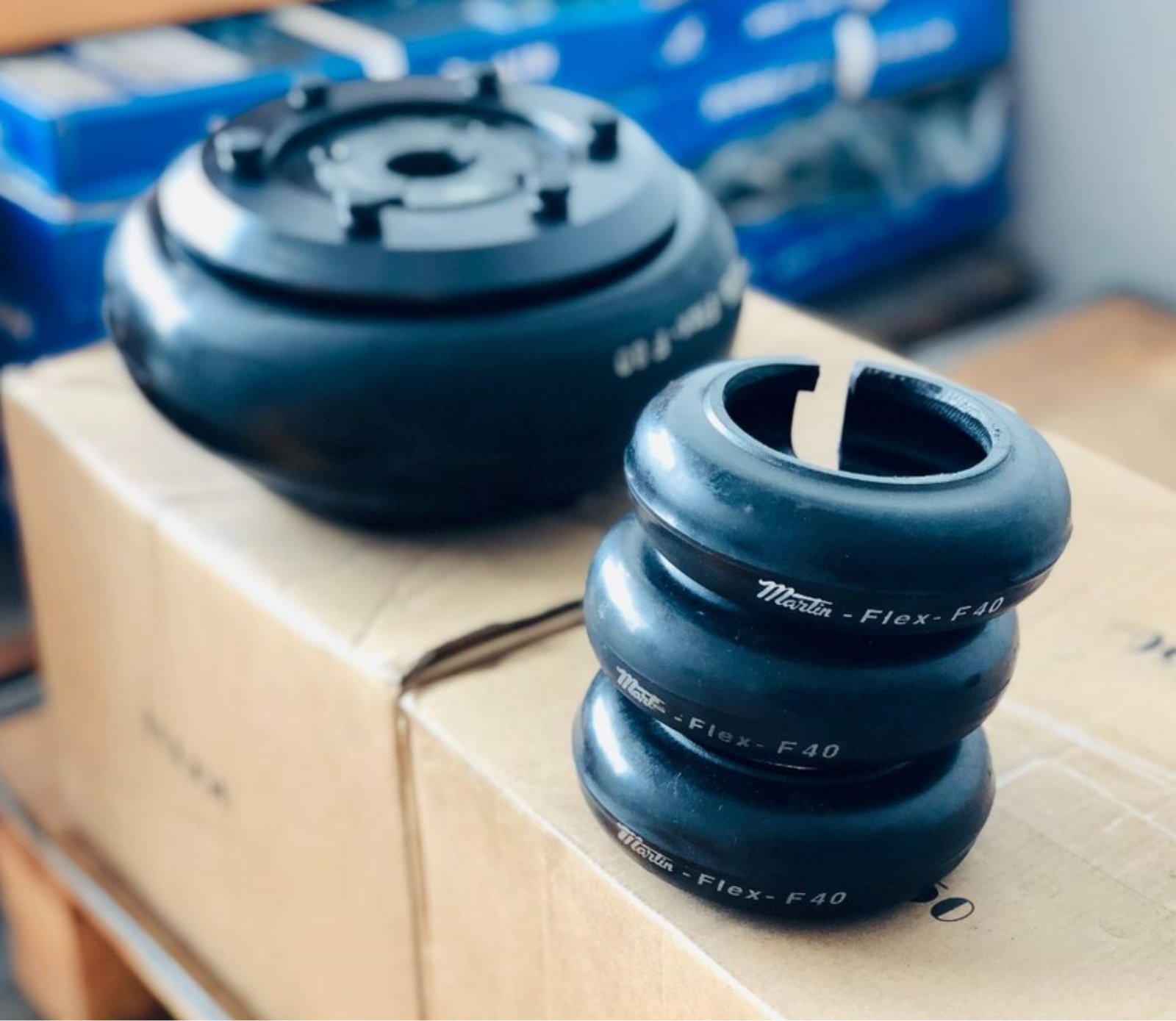

F40 F40 F40	B F H	---- 1008 1008	32 25 25	---- 33 33	---- 22 22	33 ---- ----	22 ---- ----	M5 ---- ----	104 104 104	82 82 82	---- ---- ----	---- ---- ----	11 11 11

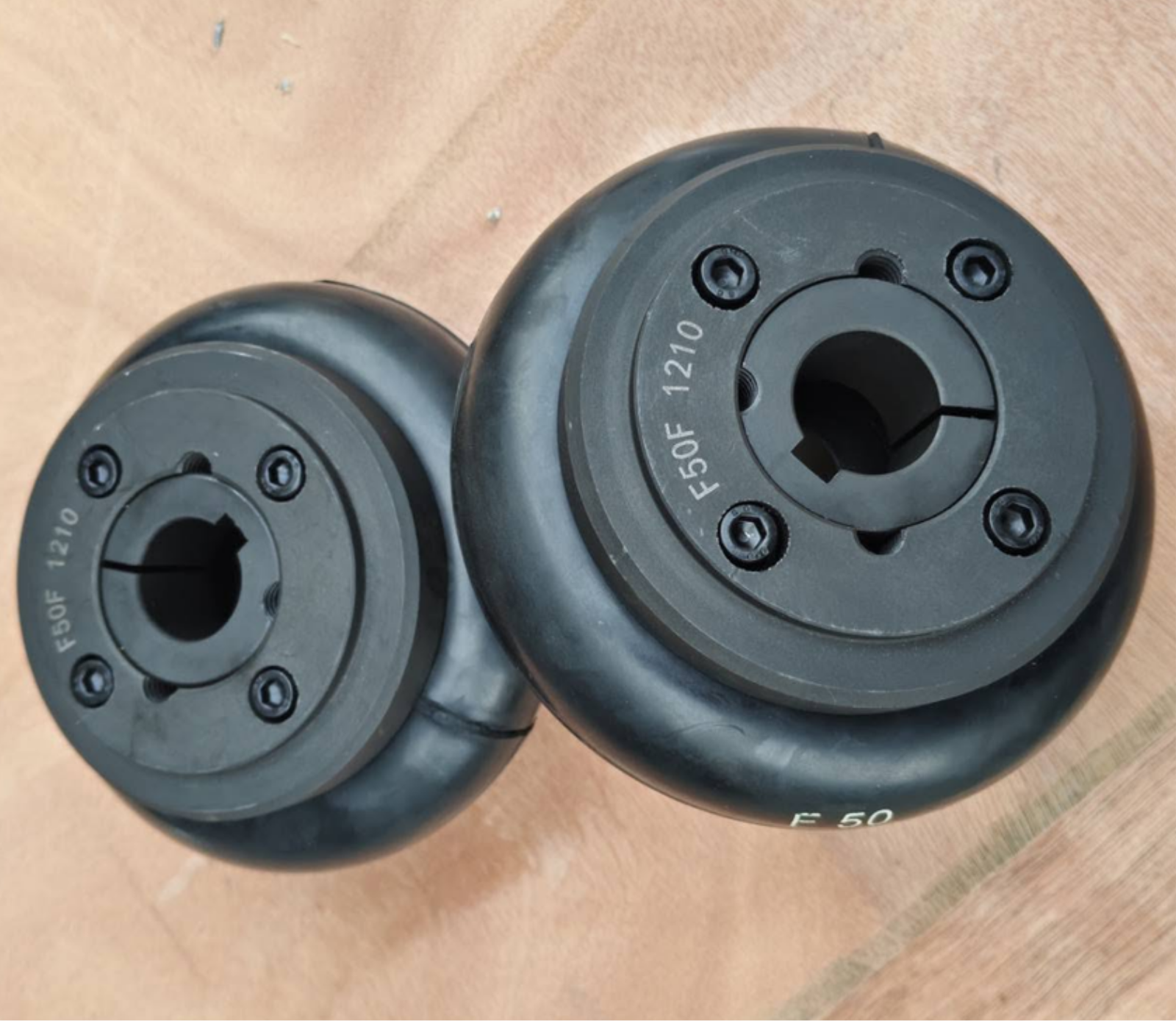

F50 F50 F50	B F H	---- 1210 1210	38 32 32	---- 38 38	---- 25 25	43 ---- ----	32 ---- ----	M5 ---- ----	133 133 133	100 100 100	79 79 79	---- ---- ----	12.5 12.5 12.5
F60 F60 F60	B F H	---- 1610 1610	45 42 42	---- 42 42	---- 25 25	55 ---- ----	33 ---- ----	M6 ---- ----	165 165 165	125 125 125	70 103 103	---- ---- ----	16.5 16.5 16.5
F70 F70 F70	B F H	---- 2012 1610	50 50 42	---- 44 42	---- 32 25	47 ---- ----	35 ---- ----	M8 ---- ----	187 187 187	142 142 142	80 80 80	50 50 50	11.5 11.5 11.5

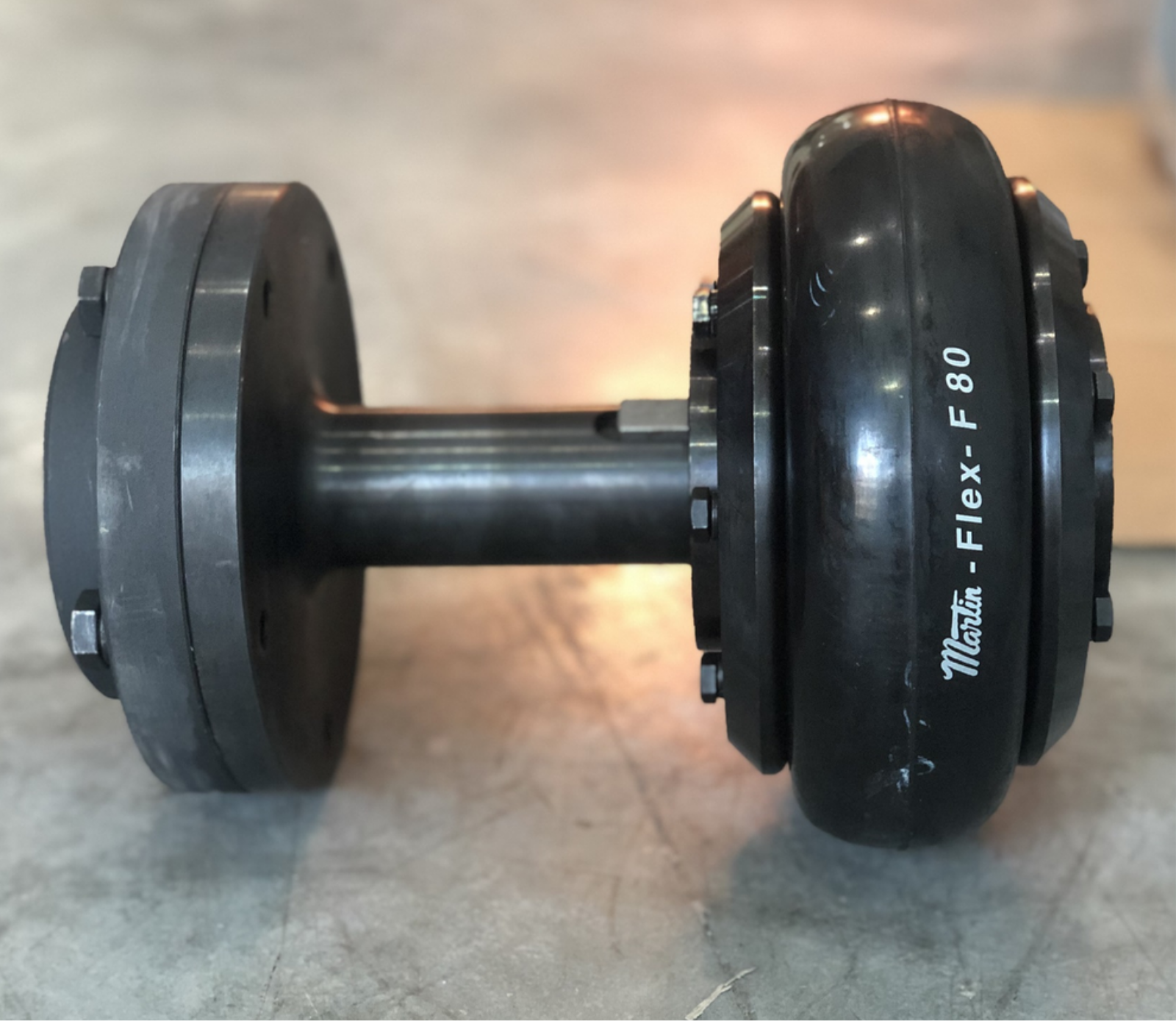

F80 F80 F80	B F H	---- 2517 2012	60 60 50	---- 58 45	---- 45 32	55 ---- ----	42 ---- ----	M8 ---- ----	211 211 211	165 165 165	98 98 98	54 54 54	12.5 12.5 12.5
F90 F90 F90	H F H	---- 2517 2517	70 60 60	---- 58.5 58.5	---- 45 45	63.5 ---- ----	49 ---- ----	M10 ---- ----	235 235 235	188 188 188	108 108 108	60 60 60	13.5 13.5 13.5
F100 F100 F100	H F H	---- 3020 2517	80 75 60	---- 64.5 58.5	---- 51 45	70.5 ---- ----	56 ---- ----	M10 ---- ----	254 254 254	216 216 216	120 125 113	62 62 62	13.5 13.5 13.5
F110 F110 F110	B F H	---- 3020 3020	90 75 75	---- 63.5 63.5	---- 51 51	75.5 ---- ----	63 ---- ----	M12 ---- ----	279 279 279	233 233 233	128 134 134	62 62 62	12.5 12.5 12.5
F120 F120 F120	B F H	---- 3525 3020	100 100 75	---- 79.5 85.5	---- 65 61	84.5 ---- ----	70 ---- ----	M12 ---- ----	314 314 314	264 264 264	140 144 144	67 67 67	14.5 14.5 14.5
F140 F140 F140	B F H	---- 3525 3525	130 100 100	---- 81.5 81.5	---- 65 65	110.5 ---- ----	94 ---- ----	M16 ---- ----	359 359 359	311 311 311	178 178 178	73 73 73	16 16 16
F160 F160 F160	B F H	---- 4030 4030	140 115 115	---- 92 92	---- 77 77	117 ---- ----	102 ---- ----	M20 ---- ----	402 402 402	345 345 345	187 197 197	78 78 78	15 15 15
F180 F180 F180	B F H	---- 4535 4535	150 125 125	---- 112 112	---- 89 89	137 ---- ----	114 ---- ----	M16 ---- ----	470 470 470	394 394 394	205 205 205	94 94 94	23 23 23
F200 F200 F200	B F H	---- 4535 4535	150 125 125	---- 113 113	---- 89 89	138 ---- ----	114 ---- ----	M20 ---- ----	508 508 508	429 429 429	205 205 205	103 103 103	24 24 24
F220 F220 F220	B F H	---- 5040 5040	160 125 125	□ 129.5 129.5	□ 102 102	154.5 □ □	127 □ □	M20 ---- ----	562 562 562	474 474 474	223 223 223	118 118 118	27.5 27.5 27.5
F250	H	----	190	c		161.5	132	M20	628	522	254	125	29.5

Download File

การติดตั้งและบำรุงรักษา

เพื่อยืดอายุการใช้งานของ Pin and Bush Coupling ควร

• ตรวจสอบ Alignment ของเพลา
• ตรวจสอบสภาพ Tyre Rubber เป็นประจำ
• ตรวจสอบ Bolt และ Nut
• เปลี่ยน Tyre Rubber เมื่อแตกร้าว ฉีกขาด หรือแข็งตัว
• หลีกเลี่ยงการสัมผัสสารเคมีที่ทำลายยาง

เนื่องจาก Flexible Tyre Coupling ไม่ต้องหล่อลื่น จึงช่วยลดภาระในการบำรุงรักษาและลดค่าใช้จ่ายระยะยาว

ขอใบเสนอราคา

หากต้องการให้ช่วยเลือก Grid Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้

• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วรอบ (RPM)
• ขนาดเพลาขับและเพลาตาม
• รูปถ่ายสินค้าเดิม หรือ Nameplate
• ประเภทเครื่องจักร

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
