ROTEX Coupling คุณภาพอุตสาหกรรม ส่งกำลังนุ่มนวล ลดแรงกระแทก และบำรุงรักษาง่าย

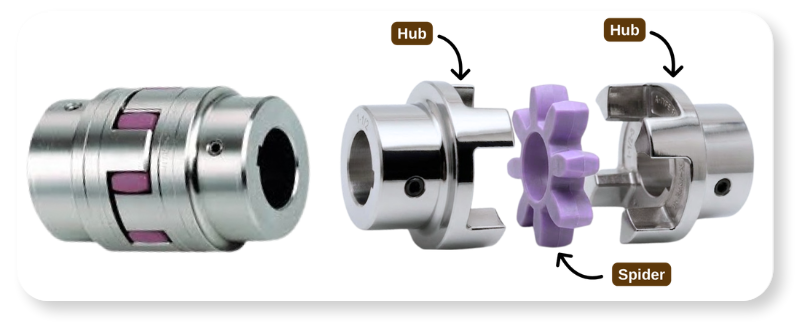

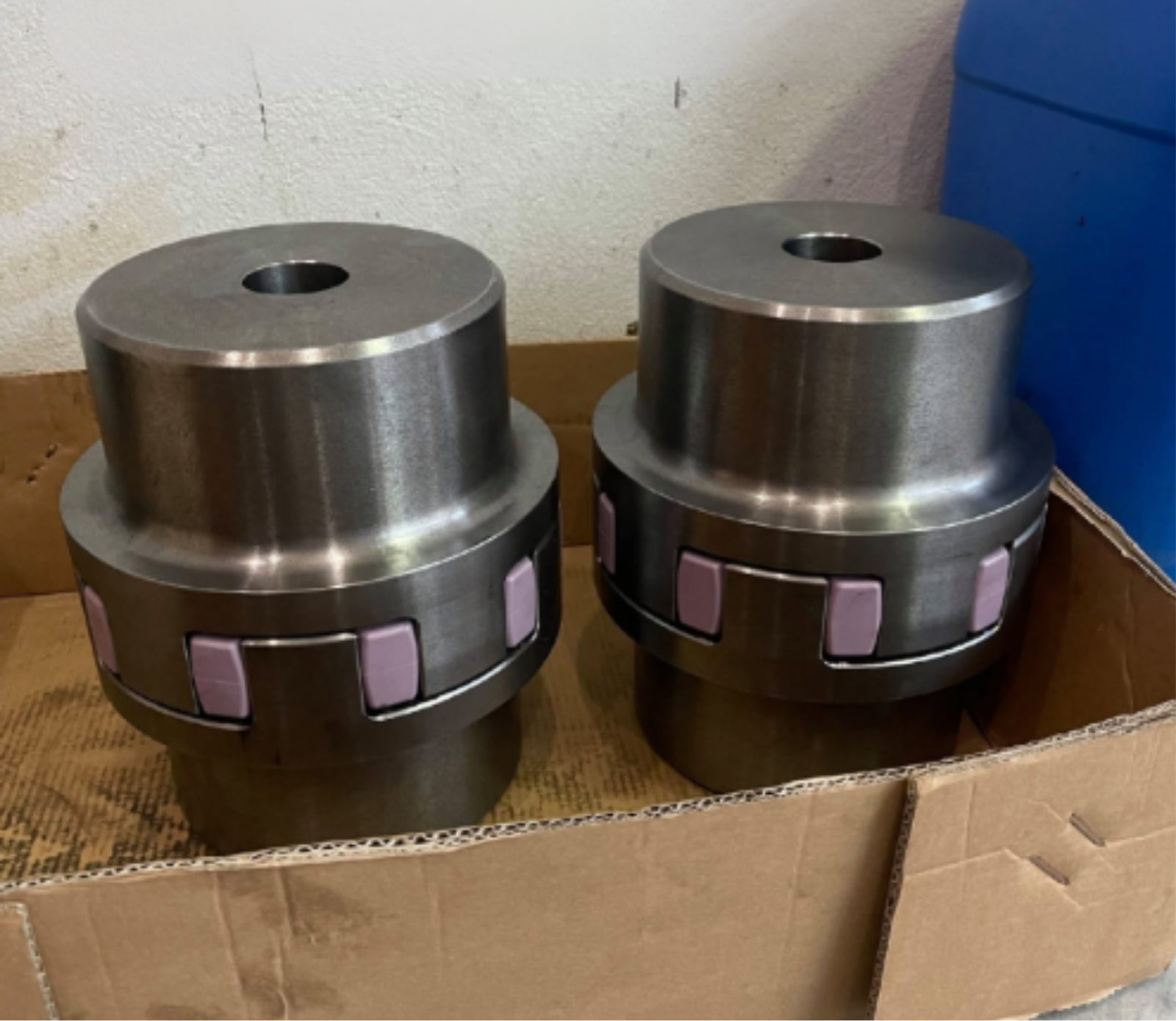

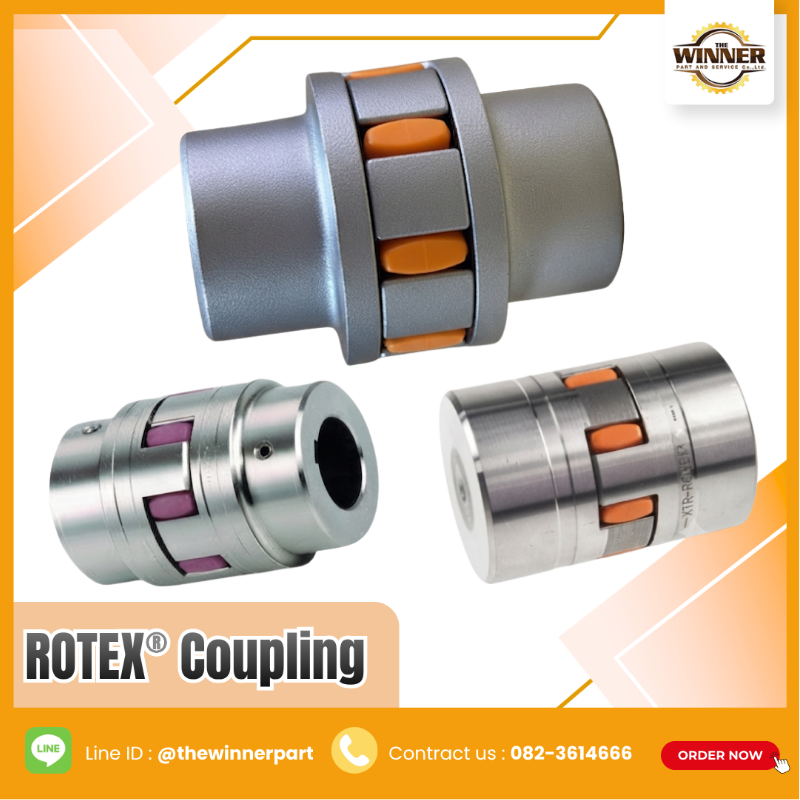

ROTEX® Coupling เป็น Flexible Jaw Coupling ที่ใช้ Spider Elastomer เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่าง Hub ทั้งสองด้าน ช่วยลดแรงกระแทก ลดแรงสั่นสะเทือน และลดเสียงรบกวนระหว่างการทำงาน

ROTEX® Coupling มีโครงสร้างเรียบง่าย แข็งแรง ไม่ต้องหล่อลื่น และสามารถเปลี่ยนเฉพาะ Spider ได้ จึงช่วยลดค่าใช้จ่ายในการบำรุงรักษา อีกทั้งยังมี Hub ให้เลือกหลายรูปแบบและหลายวัสดุ เพื่อให้เหมาะกับเครื่องจักรและสภาพการใช้งานที่แตกต่างกัน

เหมาะสำหรับมอเตอร์ไฟฟ้า เกียร์ ปั๊ม พัดลม โบลเวอร์ เครื่องลำเลียง และเครื่องจักรอุตสาหกรรมทั่วไป

วัสดุและโครงสร้างของ ROTEX Coupling

• Hub

  ผลิตจากวัสดุหลายประเภท เพื่อให้เหมาะกับลักษณะงาน

  • Aluminium
  • Cast Iron
  • Steel

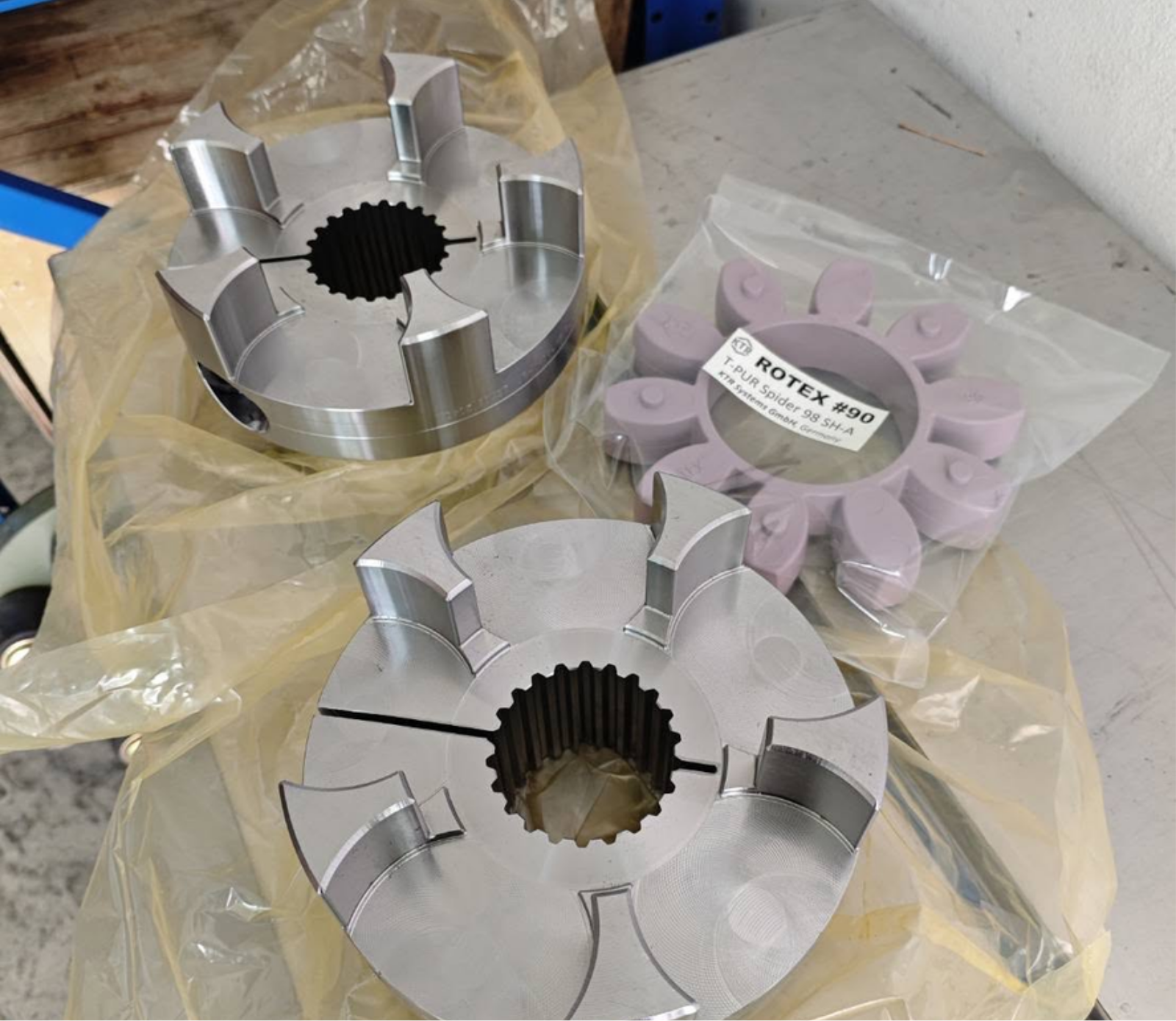

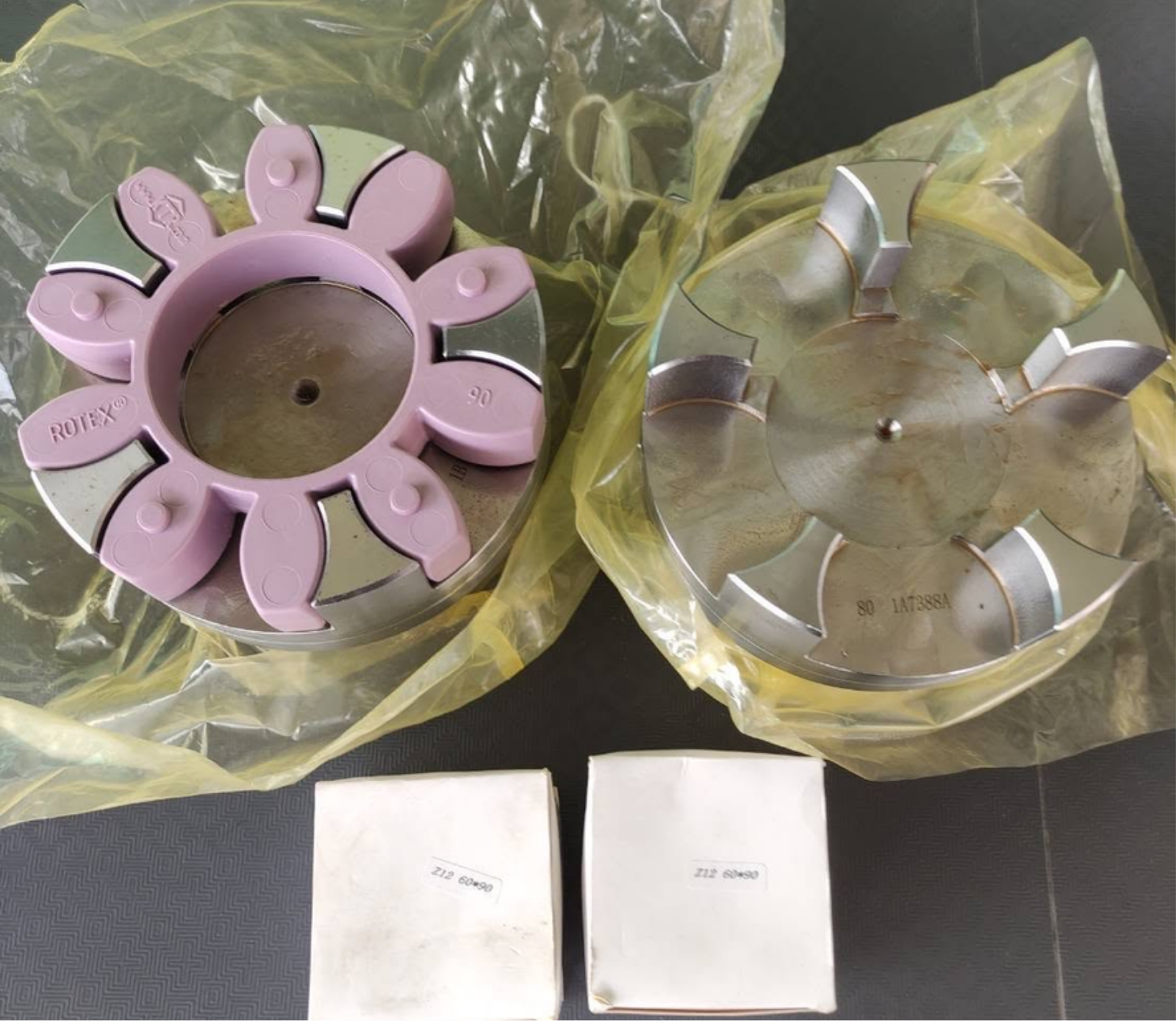

• Spider Elastomer

  ผลิตจาก Polyurethane คุณภาพสูง ทำหน้าที่ดูดซับแรงกระแทก ลดแรงสั่นสะเทือน และถ่ายทอดแรงบิดระหว่าง Hub

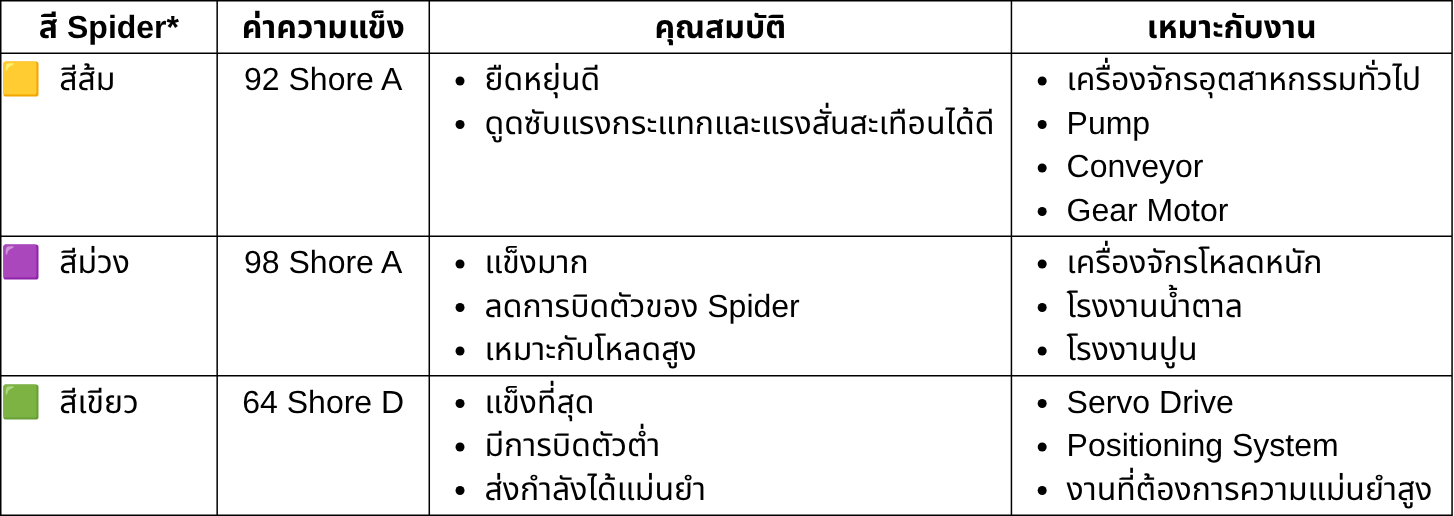

  Spider Elastomer มีค่าความแข็ง (Shore Hardness) ให้เลือกหลายแบบ

  ROTEX Coupling มี Spider หลายค่าความแข็ง เพื่อให้เหมาะกับลักษณะการใช้งานที่แตกต่างกัน


• Hub Type

  ROTEX Coupling มี Hub หลายรูปแบบ เช่น

  • Hub 1
  • Hub 1a
  • Hub 1b

  เพื่อให้เหมาะกับพื้นที่ติดตั้งและการออกแบบของเครื่องจักร



จุดเด่นของ ROTEX Coupling

• ลดแรงกระแทกและแรงสั่นสะเทือน
• ส่งกำลังได้อย่างนุ่มนวล
• ไม่ต้องหล่อลื่น
• เปลี่ยน Spider ได้ง่าย
• มี Hub ให้เลือกหลายรูปแบบ
• มีวัสดุให้เลือกหลายชนิด
• รองรับการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง
• บำรุงรักษาง่าย

ROTEX Coupling เหมาะกับการใช้งานแบบใด

หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ ROTEX Coupling คือทางเลือกที่เหมาะสม

• ต้องการลดแรงกระแทกจากการสตาร์ทเครื่อง
• ต้องการลดแรงสั่นสะเทือนของระบบส่งกำลัง
• ไม่ต้องการหล่อลื่น
• ต้องการเปลี่ยนอะไหล่ได้ง่าย
• ต้องการเลือกวัสดุ Hub ให้เหมาะกับการใช้งาน

เหมาะสำหรับ

• Electric Motor
• Gearbox
• Pump
• Blower
• Compressor
• Conveyor
• Mixer
• Packaging Machine
• เครื่องจักรอุตสาหกรรมทั่วไป

รุ่นสินค้าที่มีจำหน่าย

ROTEX 14 • ROTEX 19 • ROTEX 24 • ROTEX 28 • ROTEX 38 • ROTEX 42 • ROTEX 48 • ROTEX 55 • ROTEX 65 • ROTEX 75 • ROTEX 90 • ROTEX 100 • ROTEX 125

Type T10 (Horizontal Split Aluminum Cover)

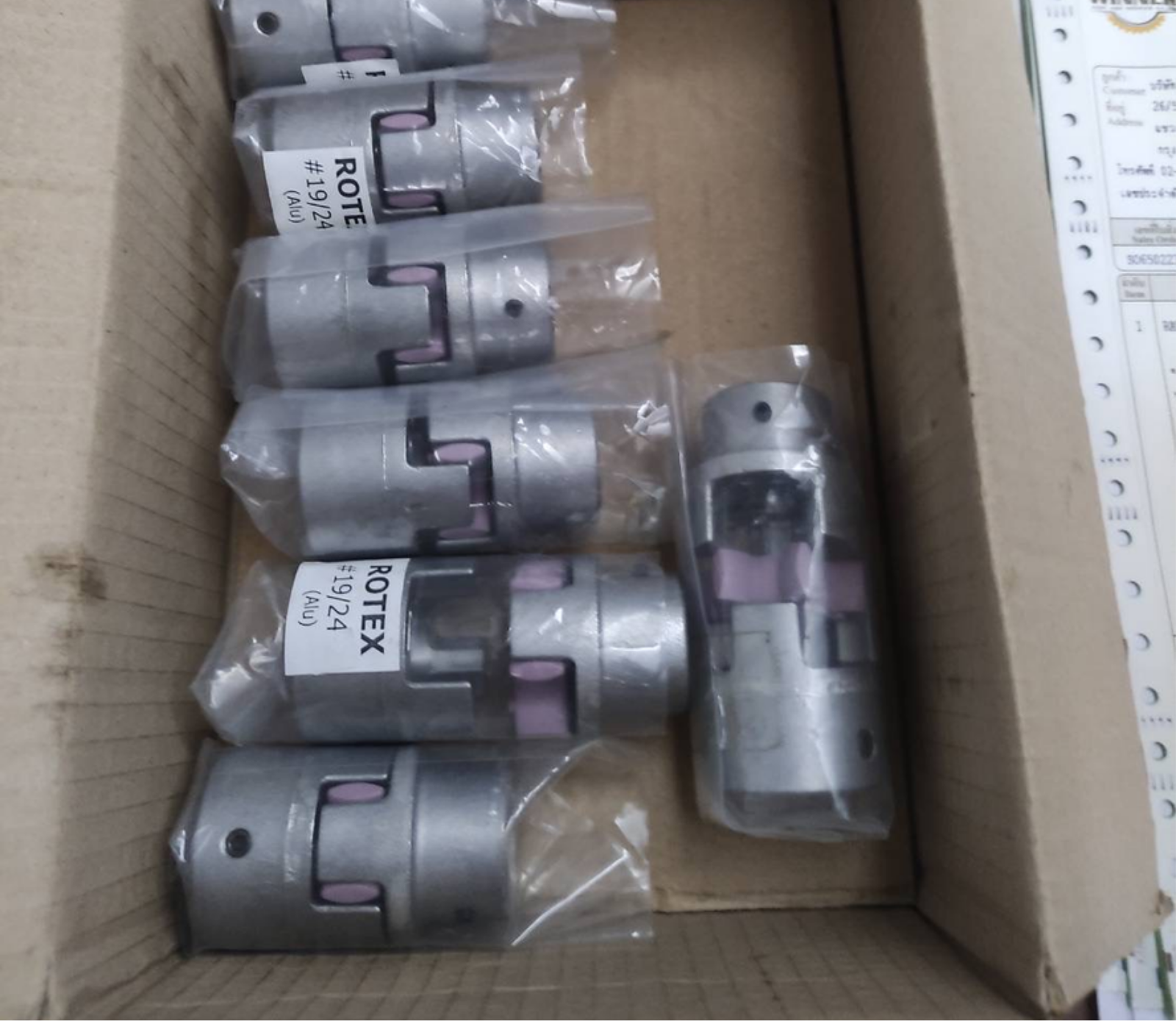

ROTEX® Aluminium diecast (AI-D)

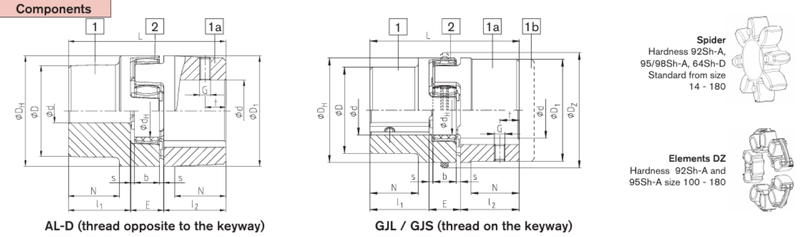

Size	Compo- nent	Spider (part 2) 1) Rated torque [Nm]			Dimensions [mm]
					Finish bore d (min max)	General										Thread for setscrew
		92 Sh-A	98 Sh-A	64 Sh-D		L	l1; l2	E	b	s	DH	DZ	dH	D; D1	N	G	t	TA [Nm]
14 2)	1a	7,5	12,5	-	6-16	35	11	13	10	1,5	30	-	10	30	-	M4	5	1,5
19	1	10	17	-	6-19	66	25	16	12	2	41	-	18	32	20	M5	10	2
	1a				19-24									41
24	1	35	60	-	9-24	78	30	18	14	2	56	-	27	40	24	M5	10	2
	1a				22-28									56
28	1	95	160	-	10-28	90	35	20	15	2,5	66	-	30	48	28	M8	15	10
	1a				28-38									66
ROTEX® Cast iron (GJL)
38	1	190	325	405	12-40	114	45	24	18	3	80	-	38	66	37	M8	15	10
	1a				38-48									78
	1b				12-48	164	70								62
42	1	265	450	560	14-45	126	50	26	20	3	95	-	46	75	40	M8	20	10
	1a				42-55									94
	1b				14-55	176	75								65
48	1	310	525	655	15-52	140	56	28	21	3,5	105	-	51	85	45	M8	20	10
	1a				48-62									104
	1b				15-62	188	80								69
55	1	410	685	825	20-60	160	65	30	22	4	120	-	60	98	52	M10	20	17
	1a				55-74									118
65	1	625	940	1175	22-70	185	75	35	26	4,5	135	-	68	115	61	M10	20	17
75	1	1280	1920	2400	30-80	210	85	40	30	5	160	-	80	135	69	M10	25	17
90	1	2400	3600	4500	40-97	245	100	45	34	5,5	200	218	100	160	81	M12	30	40
ROTEX® Nodular iron (GJS)
100	1	3300	4950	6185	50-115	270	110	50	38	6	225	246	113	180	89	M12	30	40
110	1	4800	7200	9000	60-125	295	120	55	42	6,5	255	276	127	200	96	M16	35	80
125	1	6650	10000	12500	60-145	340	140	60	46	7	290	315	147	230	112	M16	40	80

Download File

การติดตั้งและบำรุงรักษา

พื่อยืดอายุการใช้งานของ ROTEX Coupling ควร

• ตรวจสอบ Alignment ของเพลา
• ตรวจสอบสภาพ Spider เป็นประจำ
• ตรวจสอบความแน่นของ Bolt
• เปลี่ยน Spider เมื่อพบการแตกร้าว ฉีกขาด หรือแข็งตัว
• เลือก Hub และ Spider ให้เหมาะกับลักษณะการใช้งาน

เนื่องจาก ROTEX Coupling ไม่ต้องหล่อลื่น จึงช่วยลดภาระในการบำรุงรักษาและลดค่าใช้จ่ายระยะยาว
