ยอย HRC อุตสาหกรรม Jaw coupling ลดแรงกระแทก รองรับ Misalignment และเปลี่ยนยางได้ง่าย

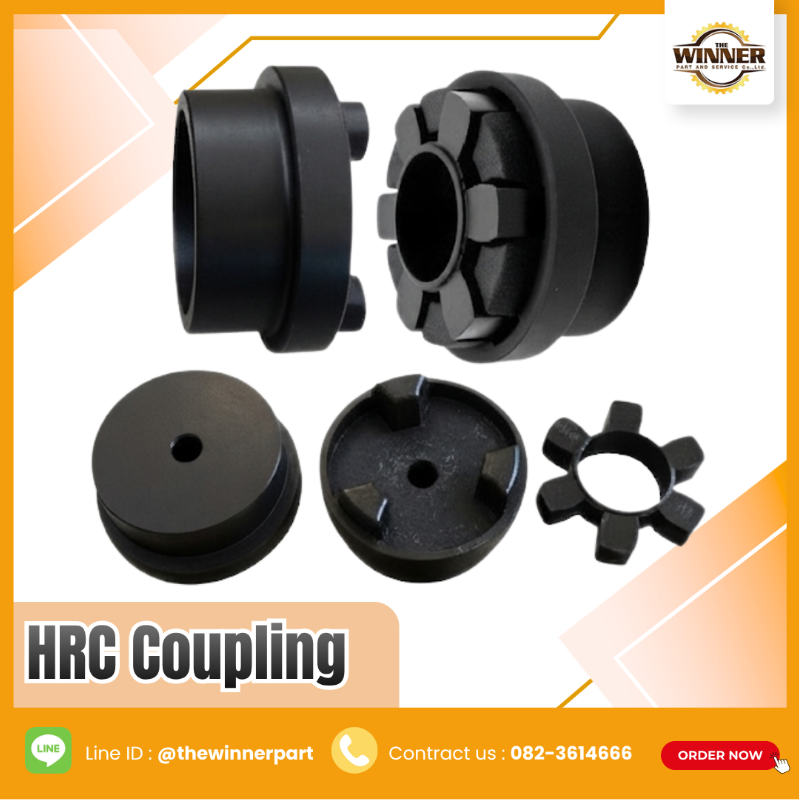

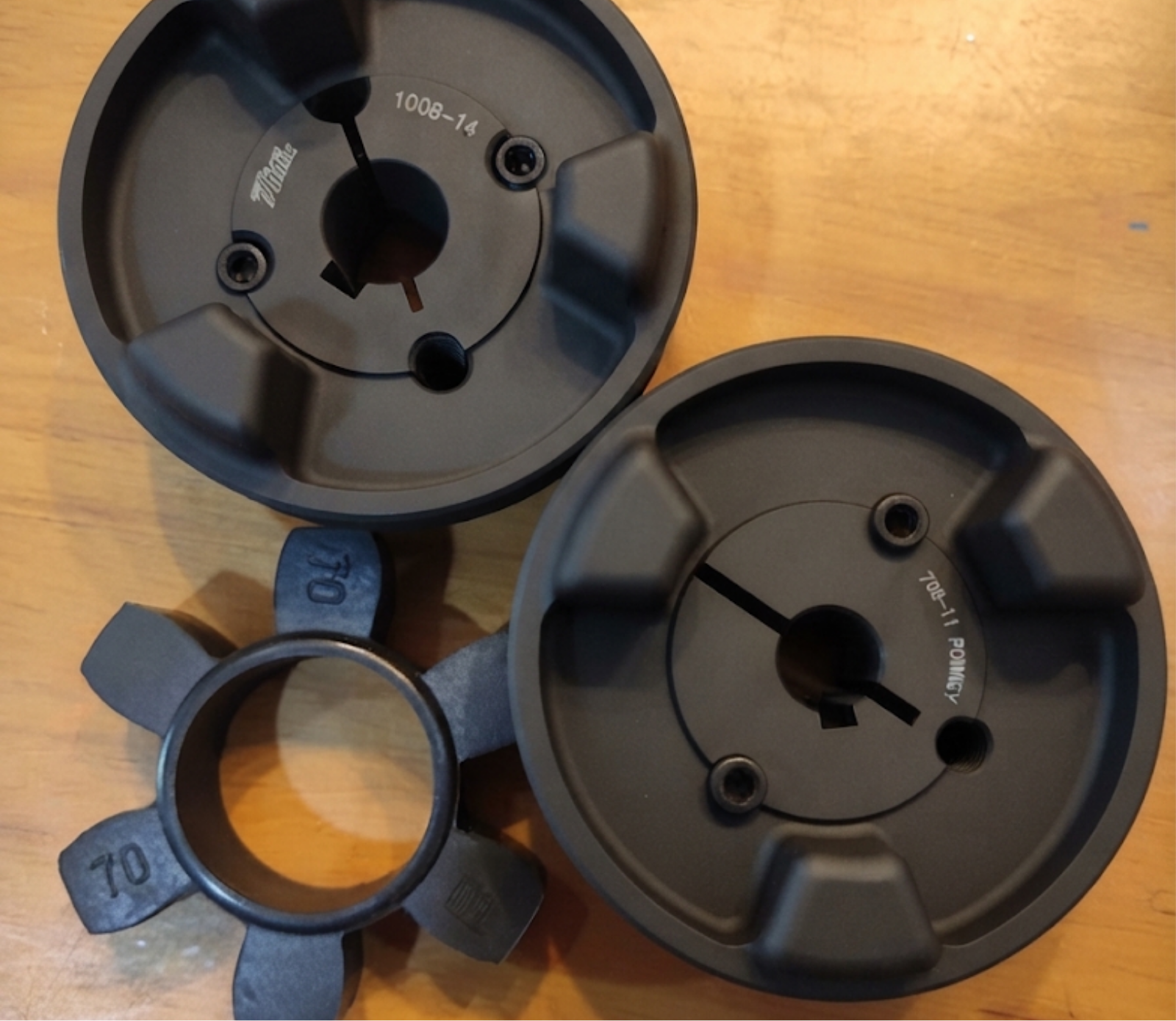

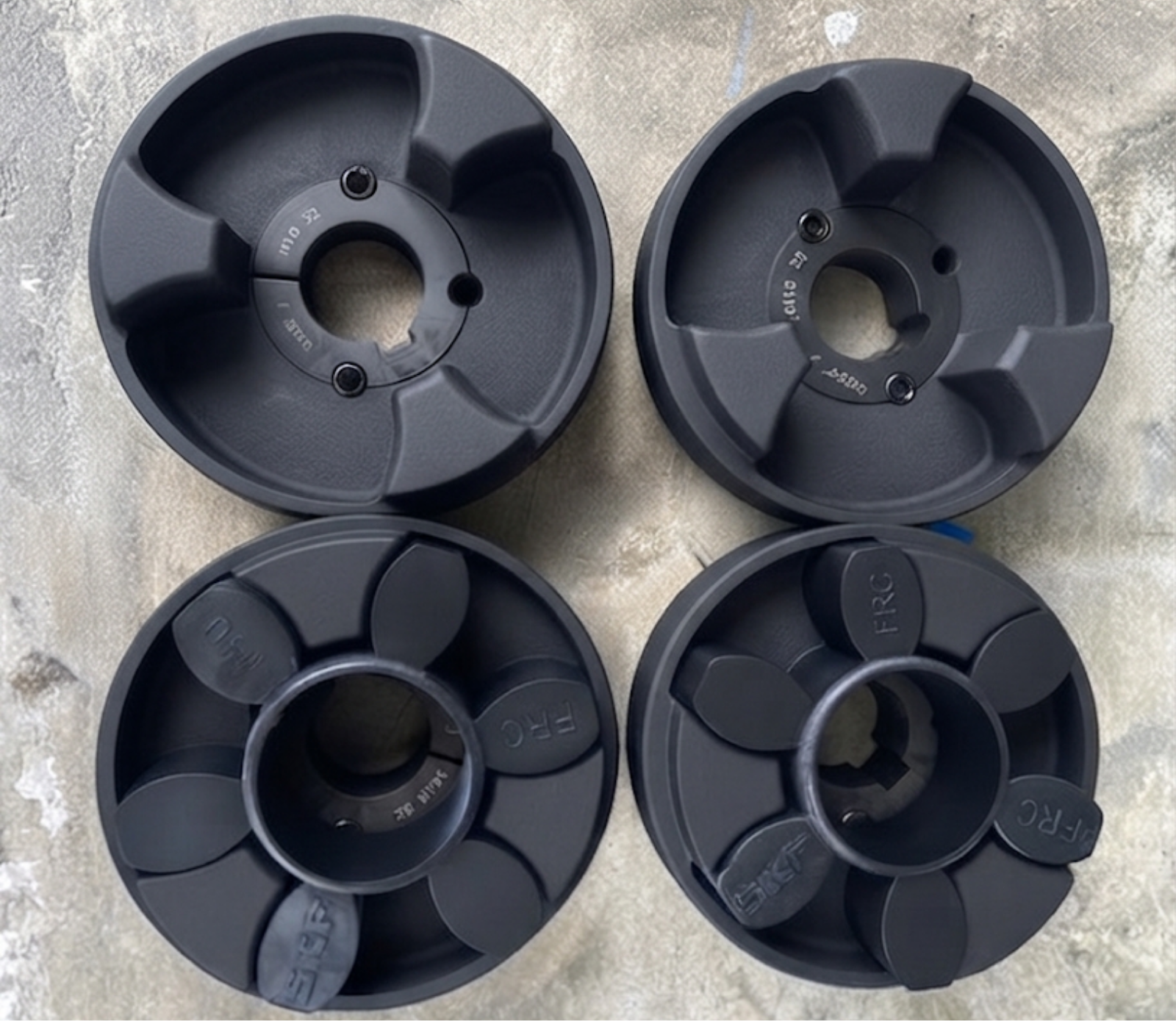

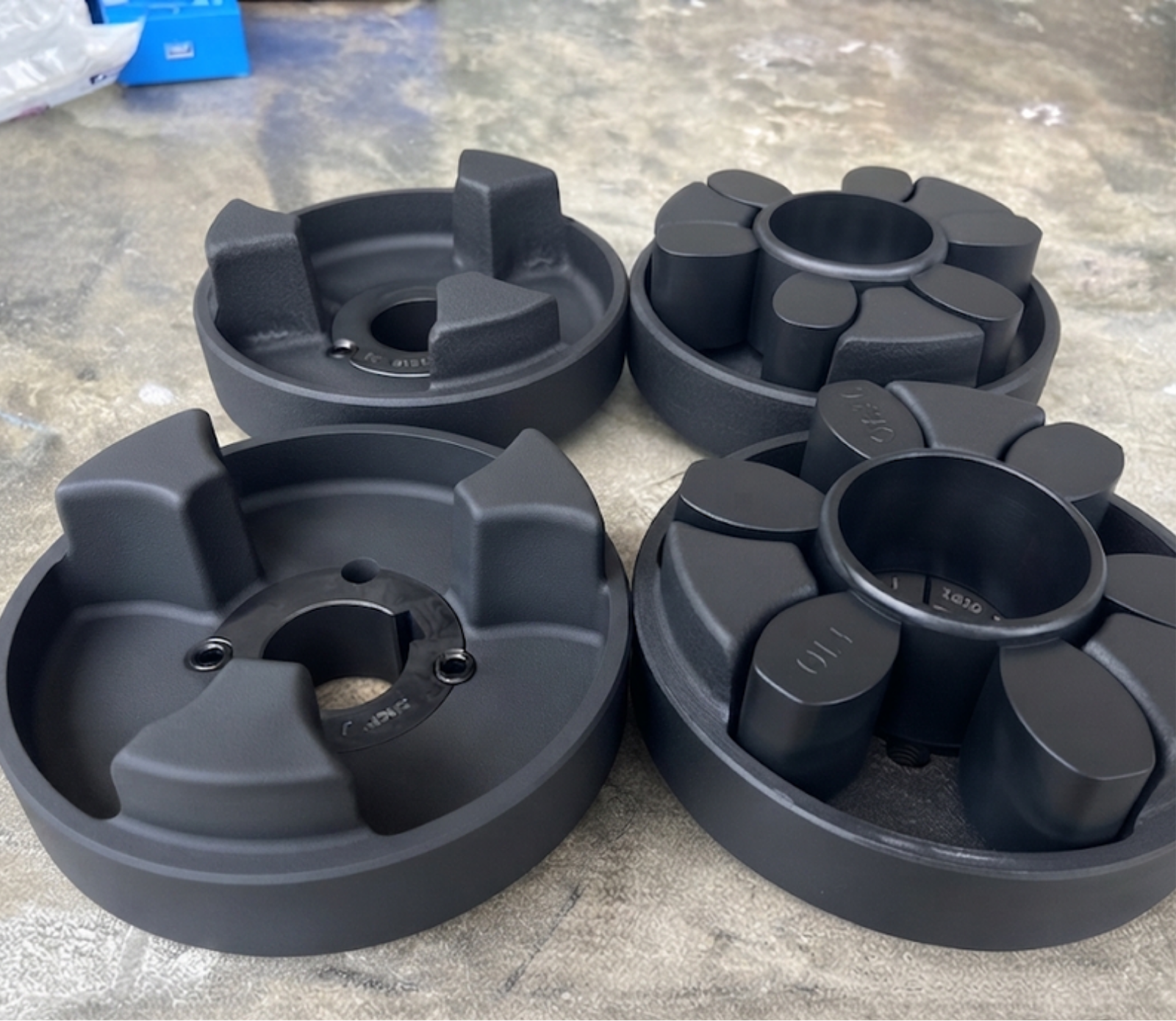

WINNER® HRC Coupling หรือ ยอย HRC หรือ Jaw Coupling เป็นคัปปลิ้งชนิดยืดหยุ่น (Flexible Coupling) ที่ใช้ Rubber Element เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่าง Hub ทั้งสองด้าน
Rubber Element ทำหน้าที่ดูดซับแรงกระแทก ลดแรงสั่นสะเทือน และลดเสียงรบกวนจากการทำงานของเครื่องจักร ช่วยป้องกันแรงกระแทกที่ส่งไปยังมอเตอร์ เกียร์ และแบริ่ง
HRC Coupling มีโครงสร้างเรียบง่าย ไม่ต้องหล่อลื่น และสามารถเปลี่ยนเฉพาะ Rubber Element ได้ จึงช่วยลดค่าใช้จ่ายในการบำรุงรักษา และลดเวลาหยุดเครื่องจักร (Downtime)
เหมาะสำหรับงานอุตสาหกรรมทั่วไป เช่น ปั๊ม พัดลม โบลเวอร์ สายพานลำเลียง เครื่องผสม และเครื่องจักรการผลิต
บริษัท เดอะ วินเนอร์ พาร์ท แอนด์ เซอร์วิส จำกัด ผู้นำเข้าและจัดจำหน่าย HRC Coupling คุณภาพสูง สำหรับงานอุตสาหกรรม มีสินค้าหลากหลายรุ่น พร้อมสต็อกในประเทศไทย รองรับการจัดส่งทั่วประเทศ พร้อมบริการกลึงรูเพลา (Finished Bore) และทำร่องลิ่ม (Keyway) ตามแบบ พร้อมทีมงานผู้เชี่ยวชาญช่วยเลือกและเทียบรุ่นให้เหมาะกับเครื่องจักรของคุณ

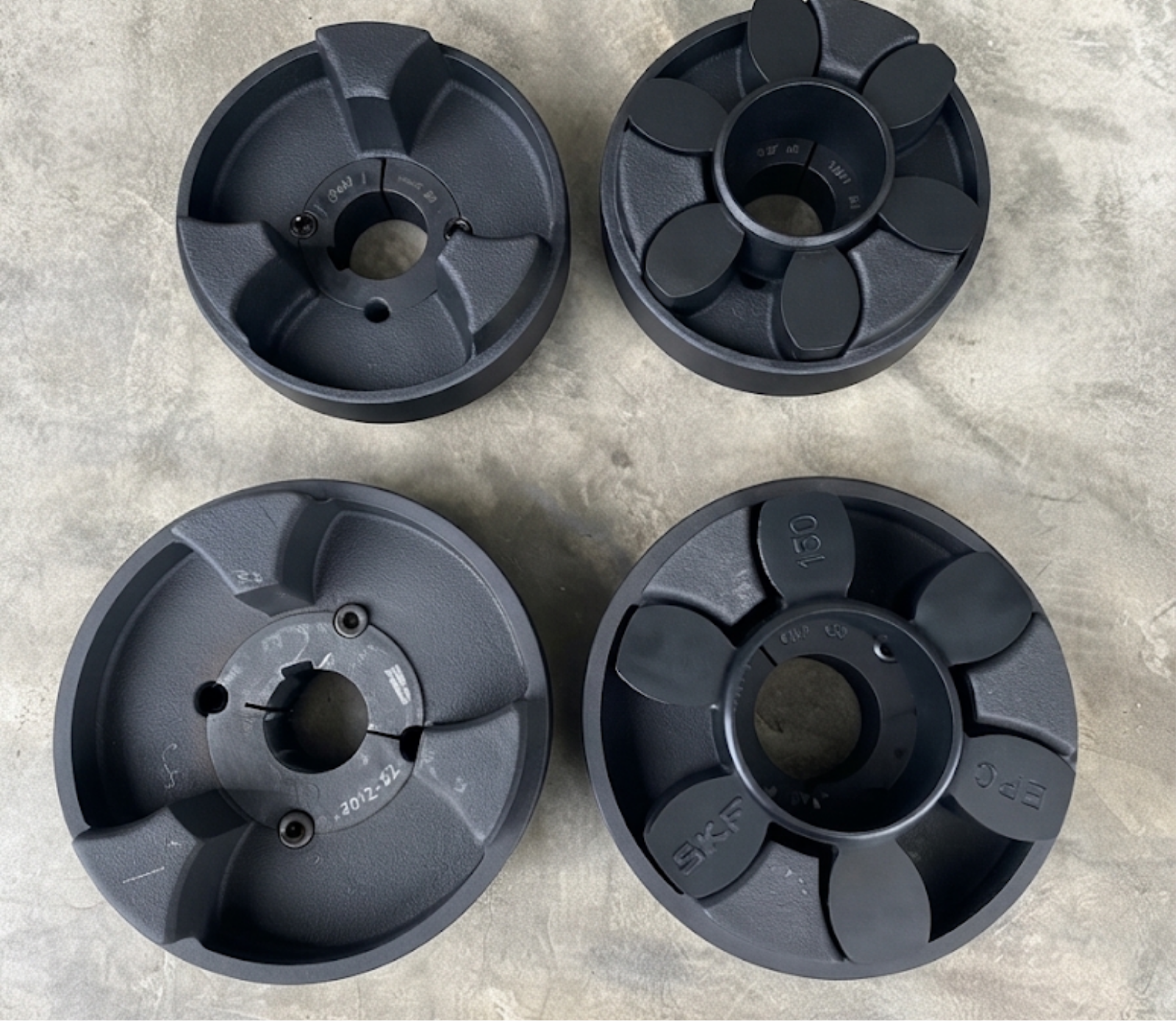

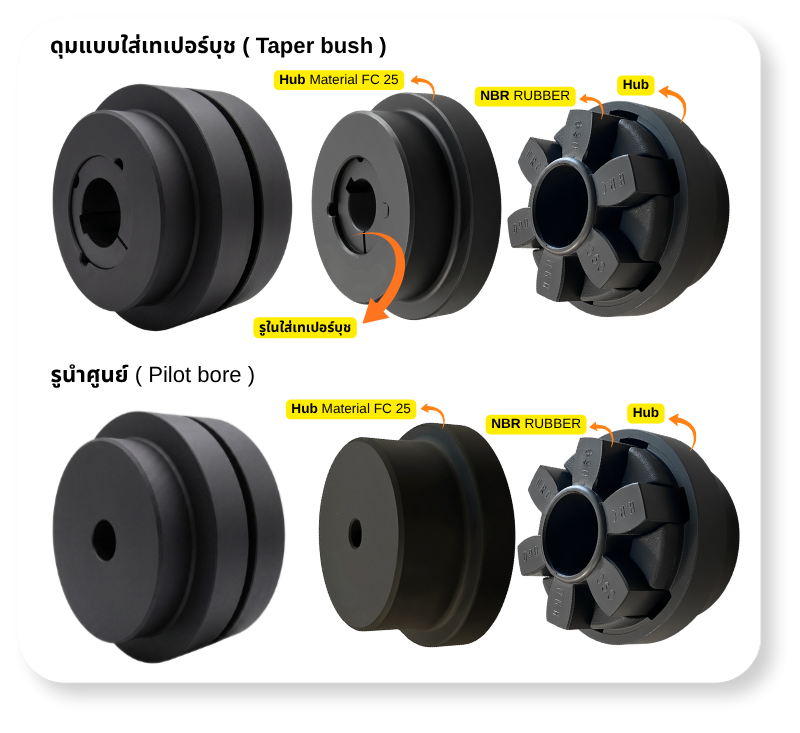

ผลิตจากเหล็กหล่อคุณภาพสูง รองรับแรงบิดและการใช้งานต่อเนื่อง
ผลิตจากยางคุณภาพสูง มีความยืดหยุ่นดี ช่วยลดแรงกระแทก ลดแรงสั่นสะเทือน และถ่ายทอดแรงบิดได้อย่างนุ่มนวล
ใช้ยึด Hub เข้ากับเพลา รองรับทั้ง
ผลิตจากเหล็กกำลังสูง ช่วยยึด Rubber Element ให้แข็งแรง

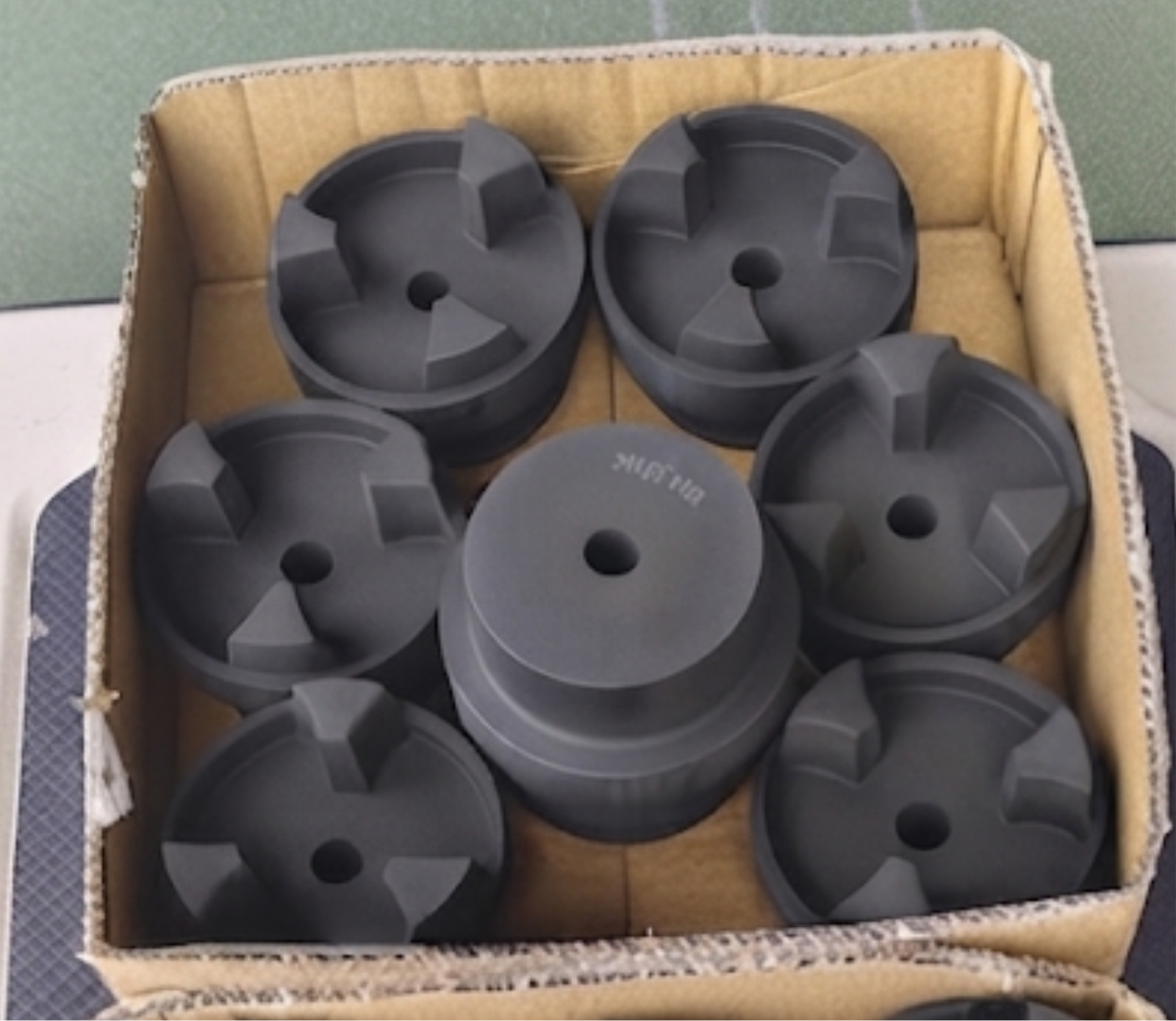

HRC Coupling สามารถเลือกการยึดกับเพลาได้ 2 รูปแบบ เพื่อให้เหมาะกับลักษณะการใช้งานและความสะดวกในการติดตั้ง

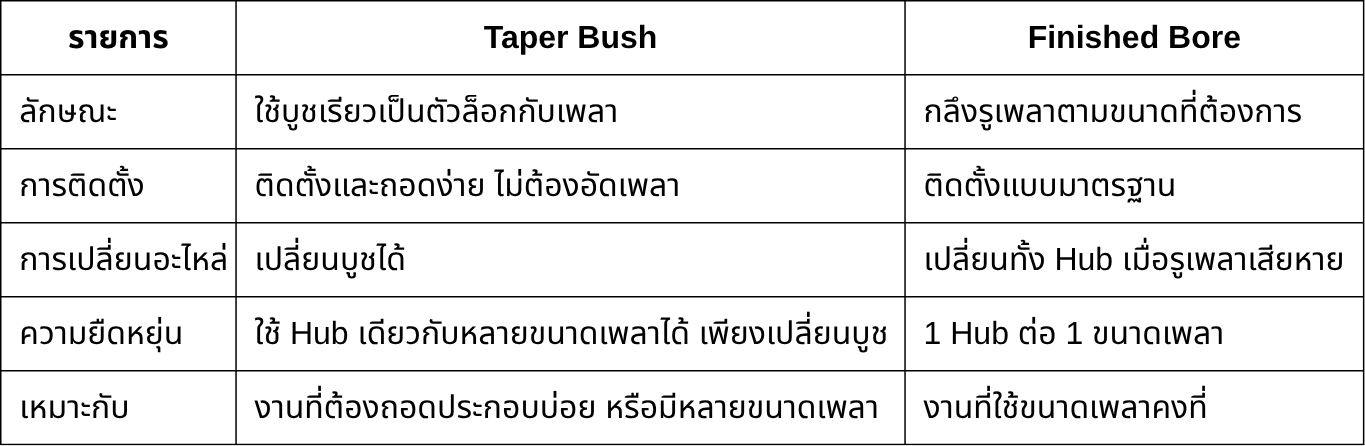

| รายการ | Taper Bush | Finished Bore |
|---|---|---|
| ลักษณะ | ใช้บูชเรียวเป็นตัวล็อกกับเพลา | กลึงรูเพลาตามขนาดที่ต้องการ |
| การติดตั้ง | ติดตั้งและถอดง่าย ไม่ต้องอัดเพลา | ติดตั้งแบบมาตรฐาน |
| การเปลี่ยนอะไหล่ | เปลี่ยนบูชได้ | เปลี่ยนทั้ง Hub เมื่อรูเพลาเสียหาย |
| ความยืดหยุ่น | ใช้ Hub เดียวกับหลายขนาดเพลาได้ เพียงเปลี่ยนบูช | 1 Hub ต่อ 1 ขนาดเพลา |
| เหมาะกับ | งานที่ต้องถอดประกอบบ่อย หรือมีหลายขนาดเพลา | งานที่ใช้ขนาดเพลาคงที่ |

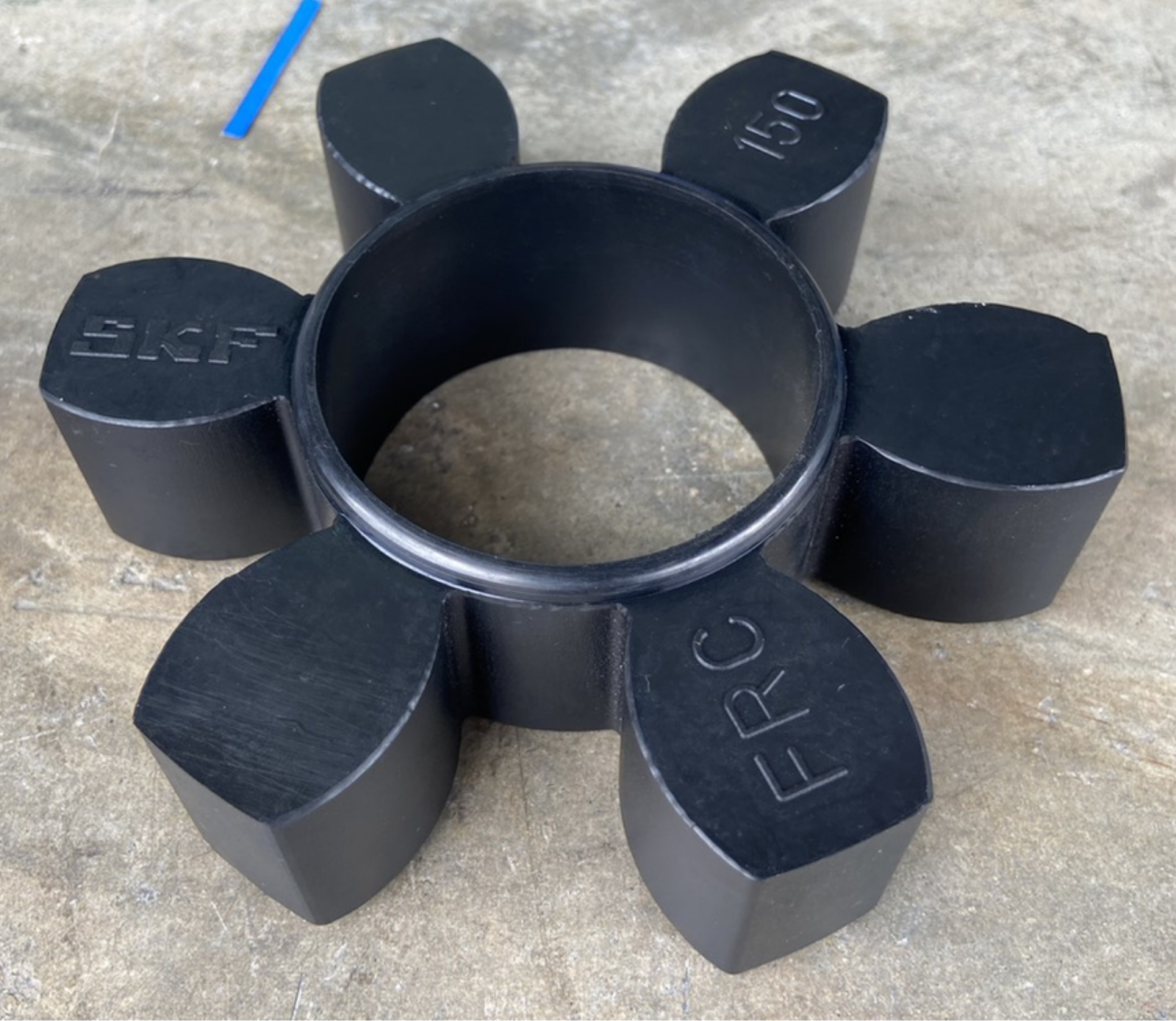

Rubber Element เป็นหัวใจสำคัญของ HRC Coupling
ทำหน้าที่
เมื่อ Rubber Element สึกหรอ สามารถเปลี่ยนเฉพาะยางได้ โดยไม่ต้องเปลี่ยน Hub ทั้งชุด ช่วยลดค่าใช้จ่ายในการซ่อมบำรุง

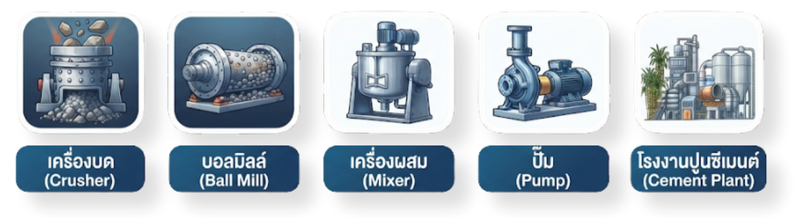

เหมาะสำหรับ

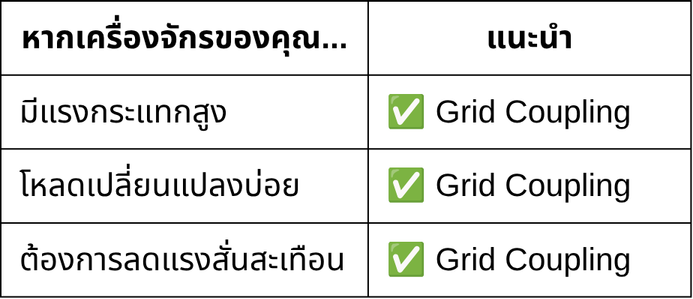

หากเครื่องจักรของคุณมีลักษณะดังต่อไปนี้ HRC Coupling คือทางเลือกที่เหมาะสม
HRC70 • HRC90 • HRC110 • HRC130 • HRC150 • HRC180 • HRC230 • HRC280
DIMENSION
PHYSICAL DIMENSIONS AND CHARACTERISTICS
| Common Dimensions | Type F&H | Type B | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | OD | H | E | F+ | G | Bush size |
Max. Bore | C | D | J+ | Bore Dia. | Screw Over key |
C | D | ||
| MM | Inches | Max. | Pilot H9 |
|||||||||||||
| 70 | 69.0 | 60.0 | 31.0 | 25.0 | 18.0 | 1008 | 25 | 1.000 | 20.0 | 23.5 | 29.0 | 32 | 10 | M 6 | 20.0 | 25.8 |
| 90 | 85.0 | 70.0 | 32.0 | 30.5 | 22.5 | 1108 | 28 | 1.125 | 19.5 | 23.5 | 29.0 | 38 | 10 | M 6 | 26.0 | 30.0 |
| 110 | 112.0 | 100.0 | 45.0 | 45.0 | 29.0 | 1610 | 42 | 1.625 | 18.5 | 26.5 | 38.0 | 55 | 10 | M10 | 37.0 | 45.3 |
| 130 | 130.0 | 105.0 | 50.0 | 54.0 | 36.0 | 1610 | 42 | 1.625 | 18.0 | 26.5 | 38.0 | 60 | 20 | M10 | 39.0 | 47.5 |
| 150 | 150.0 | 115.0 | 62.0 | 61.0 | 40.0 | 2012 | 50 | 2.000 | 23.5 | 33.5 | 42.0 | 70 | 28 | M10 | 46.0 | 60.0 |
| 180 | 180.0 | 125.0 | 77.0 | 74.0 | 49.0 | 2517 | 60 | 2.500 | 34.5 | 46.5 | 48.0 | 80 | 28 | M10 | 58.0 | 70.0 |
| 230 | 225.0 | 155.0 | 99.0 | 85.5 | 59.0 | 3020 | 75 | 3.000 | 39.5 | 52.5 | 55.0 | 100 | 45 | M12 | 77.0 | 100.0 |
| 280 | 275.0 | 206.0 | 119.0 | 105.5 | 74.5 | 3525 | 100 | 4.000 | 51.0 | 66.5 | 67.0 | 115 | 55 | M16 | 90.0 | 105.0 |
<+ ‘ J ’ is the wrench clearance required for tightening/loosening the bush on the shalf. A shortened wrench will allow this dimension to be reduced.
+F , refers to combinations of flanges ; FF, FH, HH, HB, BB.
Bore limits H7 unless specified otherwise.>

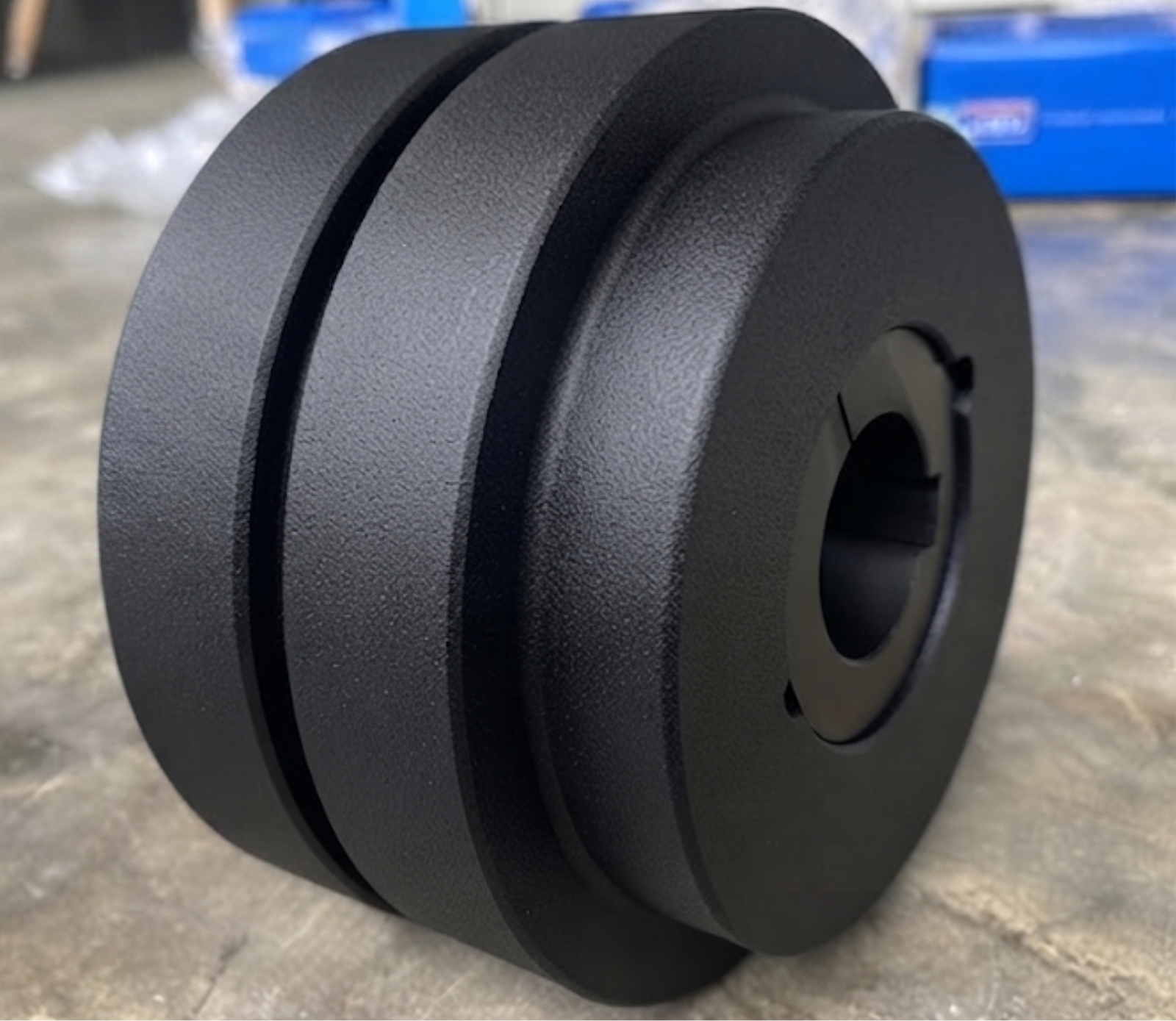

ASSEMBLED
| Size | Assembled Length (L*) Comprising Flange Types |
Mass (kg) |
Inertia Mr2 (kgm2) |
Dynamic Stiffness (Nm) |
Maximum Misalignment |
Nominal Torque (Nm) |
|||
|---|---|---|---|---|---|---|---|---|---|
| FF,FH,HH | FB,HB | BB | Parallel | Axial | |||||
| 70 | 65.0 | 65.0 | 65.0 | 1.00 | 0.00085 | ----- | 0.3 | +0.2 | 31.50 |
| 90 | 69.5 | 76.0 | 82.5 | 1.17 | 0.00115 | ----- | 0.3 | +0.5 | 80 |
| 110 | 82.0 | 100.5 | 119.0 | 5.00 | 0.00400 | 65 | 0.3 | +0.6 | 160 |
| 130 | 89.0 | 110.0 | 131.0 | 5.46 | 0.00780 | 130 | 0.4 | +0.8 | 315 |
| 150 | 107.0 | 129.5 | 152.0 | 7.11 | 0.01810 | 175 | 0.4 | +0.9 | 600 |
| 180 | 142.0 | 165.5 | 189.0 | 16.60 | 0.04340 | 229 | 0.4 | +1.1 | 950 |
| 230 | 164.5 | 202.0 | 239.5 | 26.00 | 0.12068 | 587 | 0.5 | +1.3 | 2,000 |
| 280 | 207.5 | 246.5 | 285.5 | 50.00 | 0.44653 | 1025 | 0.5 | +1.7 | 3,150 |
Dimensions in millimeters unless otherwise specified.
All HRC Elements have an angular misalignment capacity of up to 1°.
Mass is for an FF , FH or HH coupling with mid range Taper Bushes.
เพื่อยืดอายุการใช้งานของ HRC Coupling ควร
เนื่องจาก HRC Coupling ไม่ต้องหล่อลื่น ไม่ต้องหล่อลื่น จึงช่วยลดภาระในการบำรุงรักษาและลดค่าใช้จ่ายระยะยาว
หากต้องการให้ช่วยเลือก Grid Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้
