N-EUPEX Coupling

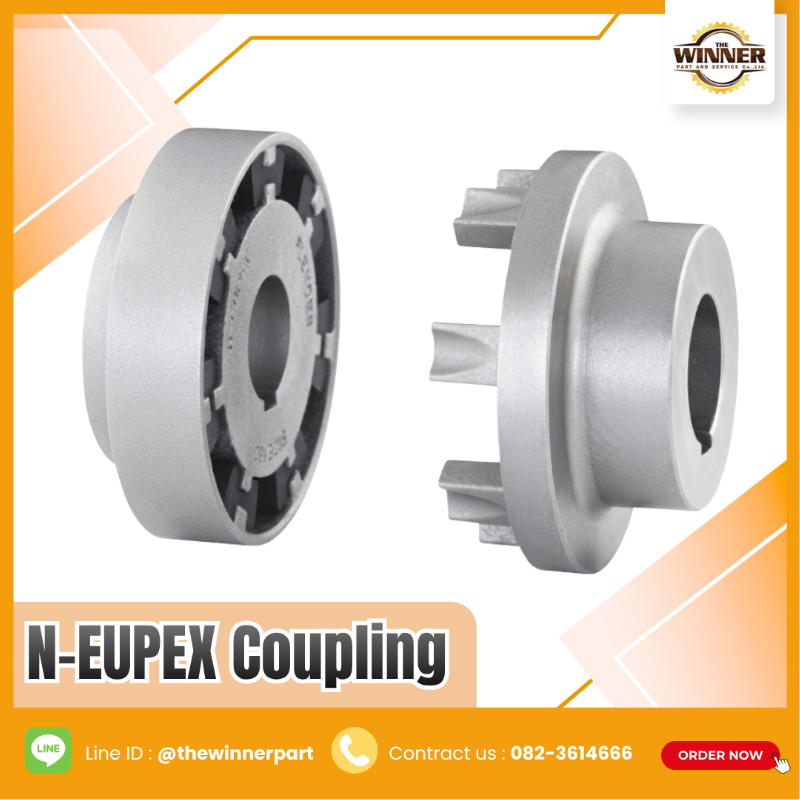

FLENDER N-EUPEX Coupling คืออะไร?

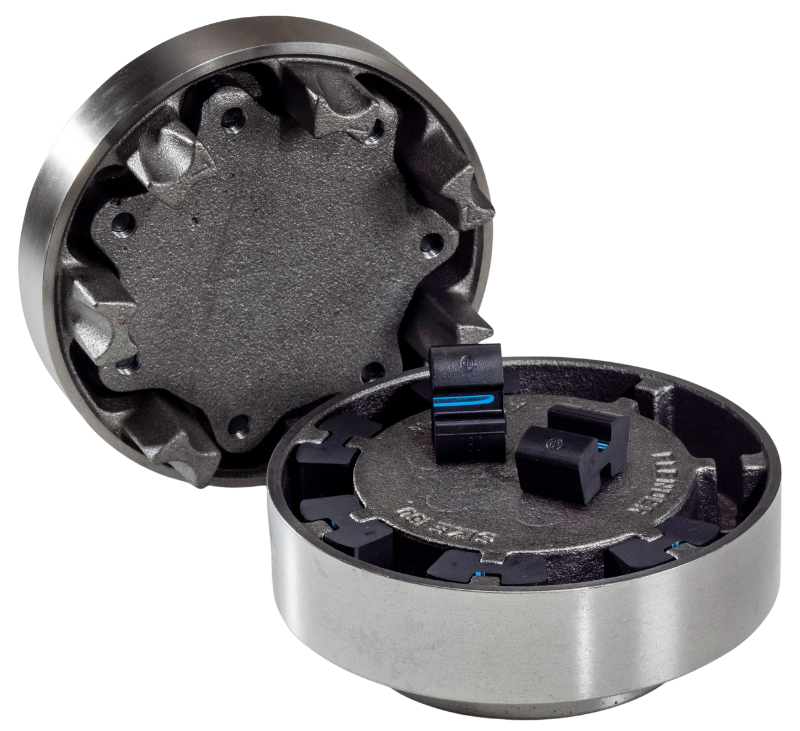

FLENDER N-EUPEX Coupling เป็น Flexible Pin Coupling ที่ใช้ Elastomer Flexible เป็นตัวกลางในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม ช่วยดูดซับแรงกระแทก ลดแรงสั่นสะเทือน และชดเชยการเยื้องศูนย์ของเพลา (Shaft Misalignment) โดยสร้างแรงกระทำย้อนกลับต่อแบริ่งในระดับต่ำ (Low Restorative Force) ทำให้เครื่องจักรทำงานได้อย่างราบรื่นและช่วยยืดอายุการใช้งานของระบบส่งกำลัง

N-EUPEX ถูกออกแบบเป็น Modular Design สามารถเลือก Type ให้เหมาะกับลักษณะการติดตั้งของเครื่องจักร และสามารถเปลี่ยนเฉพาะ Elastomer เมื่อสึกหรอได้ ช่วยลดค่าใช้จ่ายในการซ่อมบำรุงและลด Downtime

เหมาะสำหรับงานปั๊ม พัดลม โบลเวอร์ เกียร์บ็อกซ์ ระบบสายพานลำเลียง เครน และเครื่องจักรอุตสาหกรรมทั่วไป

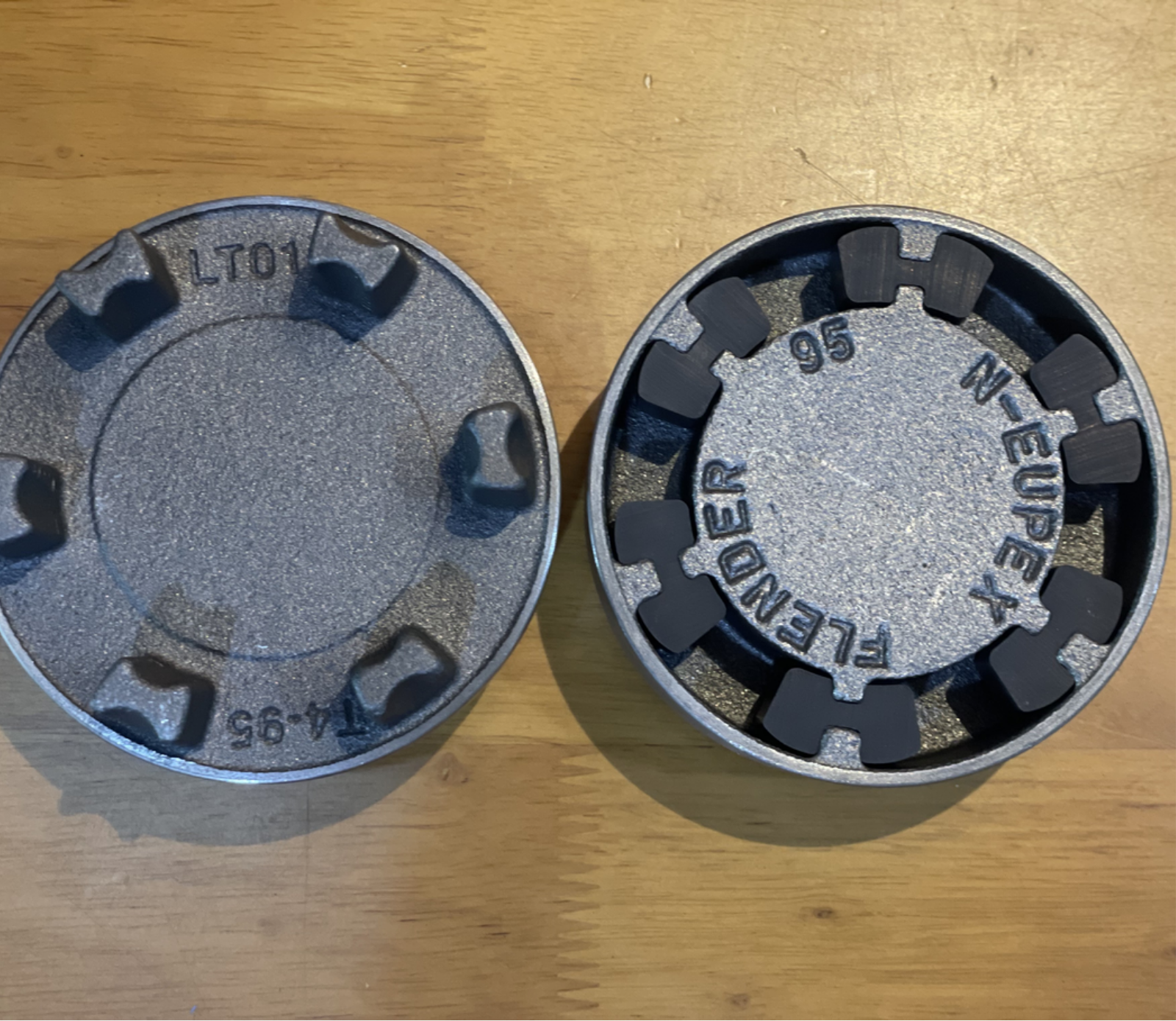

โครงสร้างและวัสดุของ FLENDER N-EUPEX Coupling

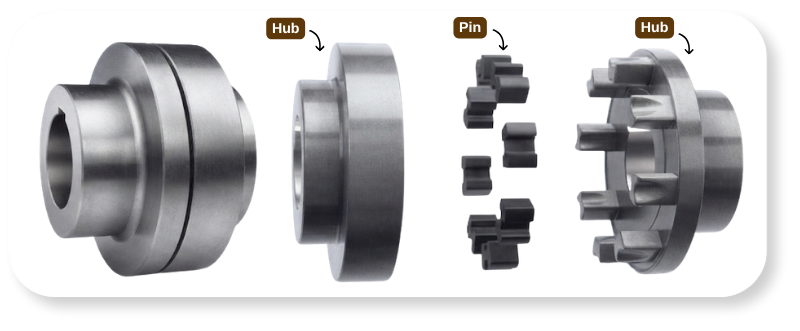

• Hub

  ผลิตจากเหล็กหล่อคุณภาพสูง รองรับแรงบิดและการใช้งานต่อเนื่อง

• Pin

  ทำหน้าที่ยึด Elastomer Flexible และถ่ายทอดแรงบิด

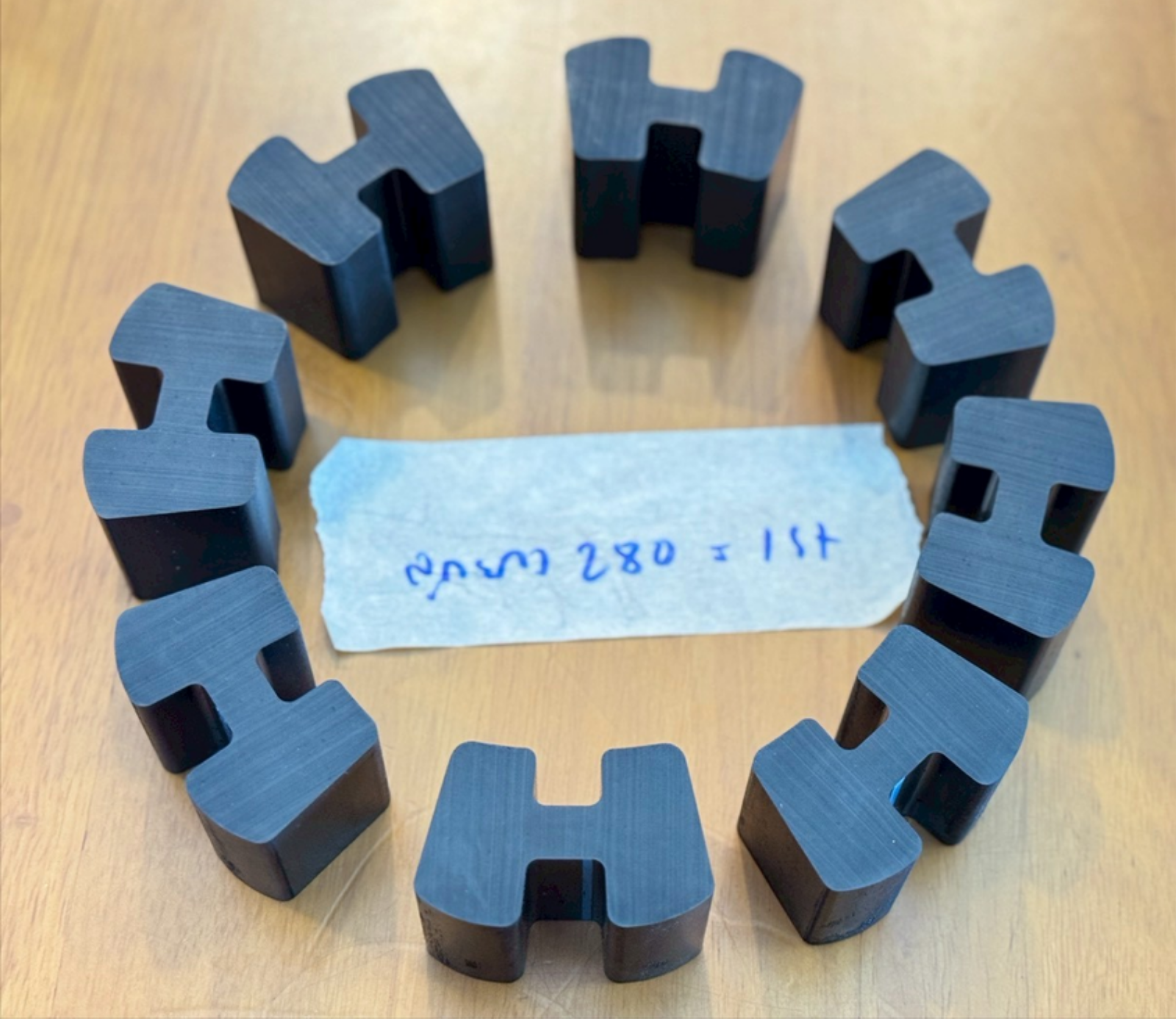

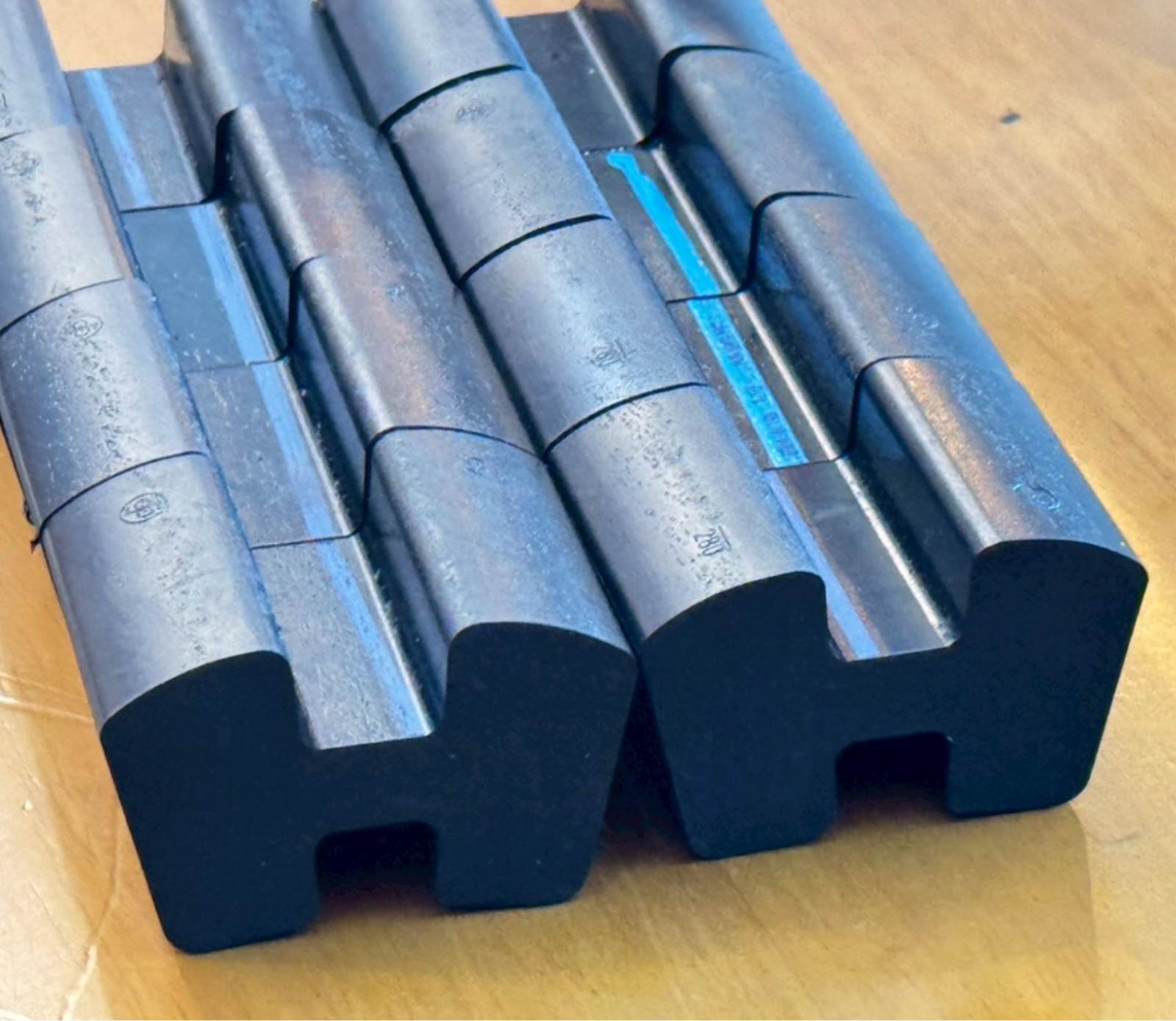

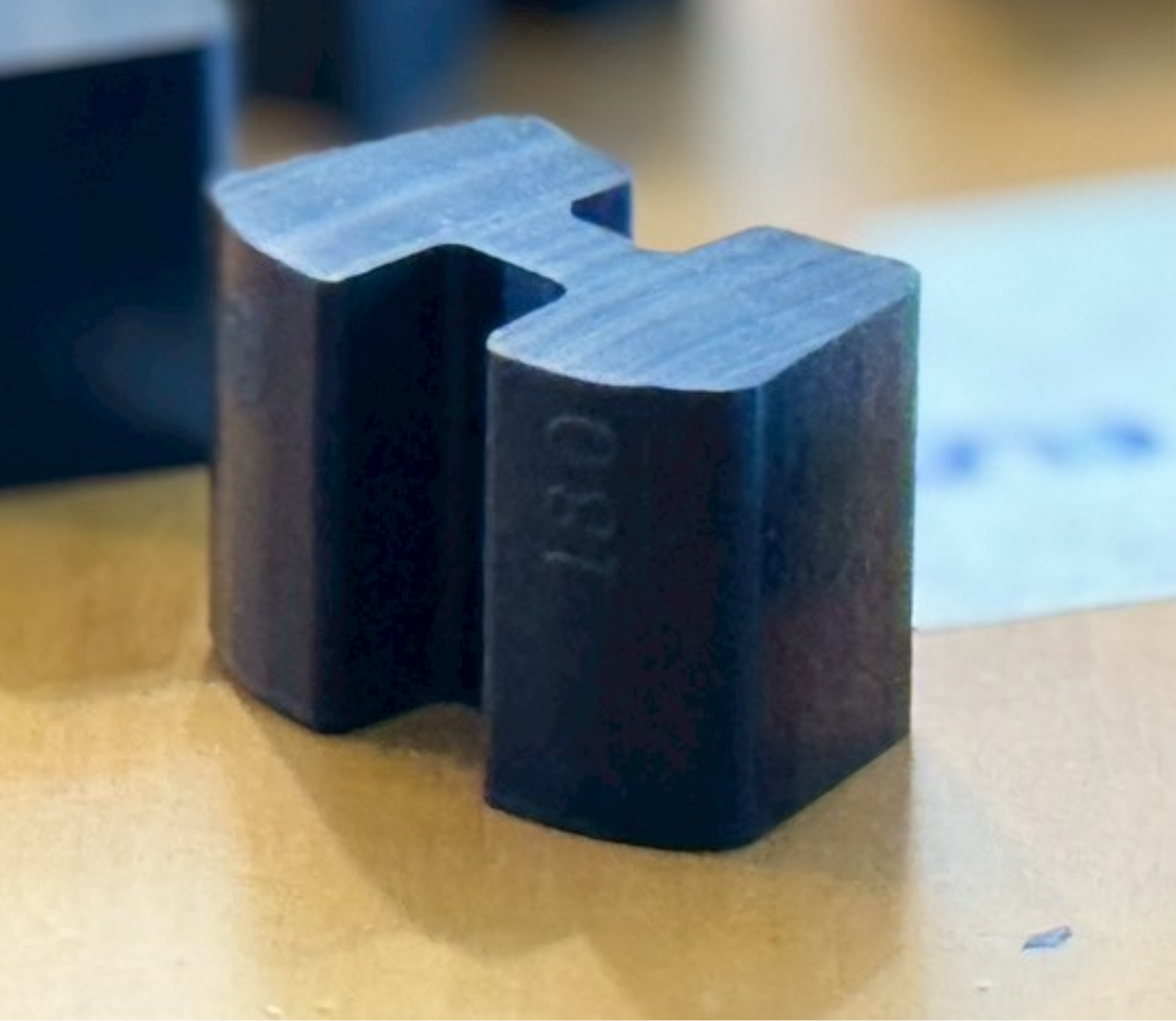

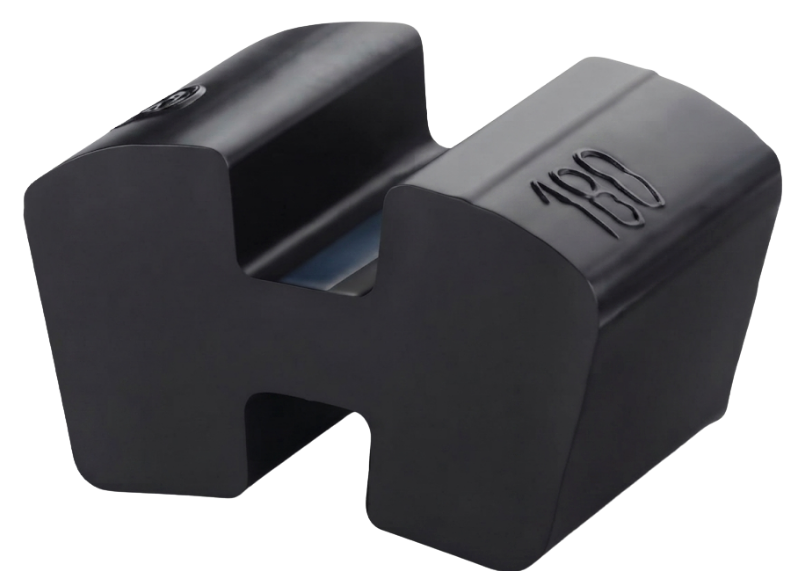

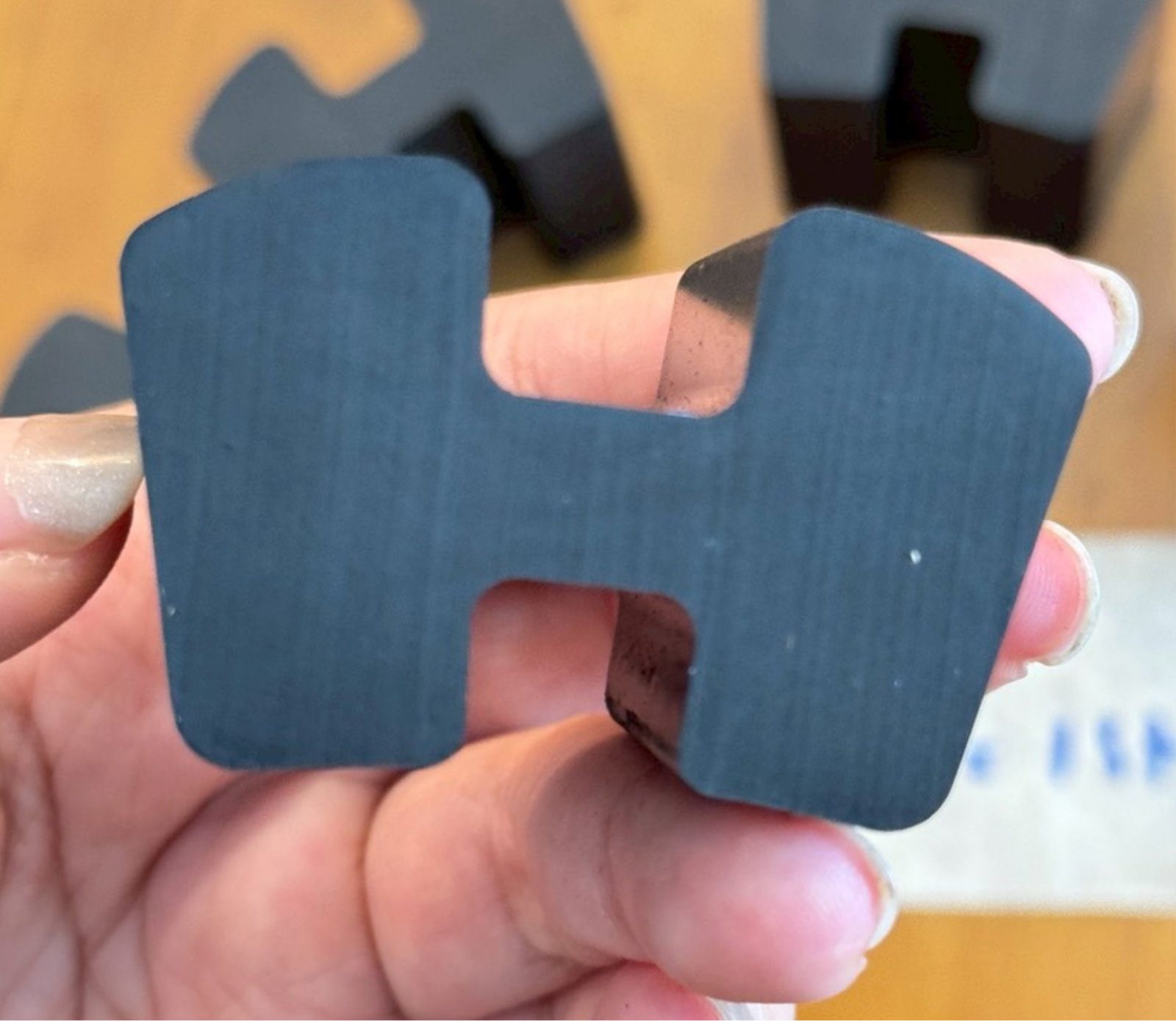

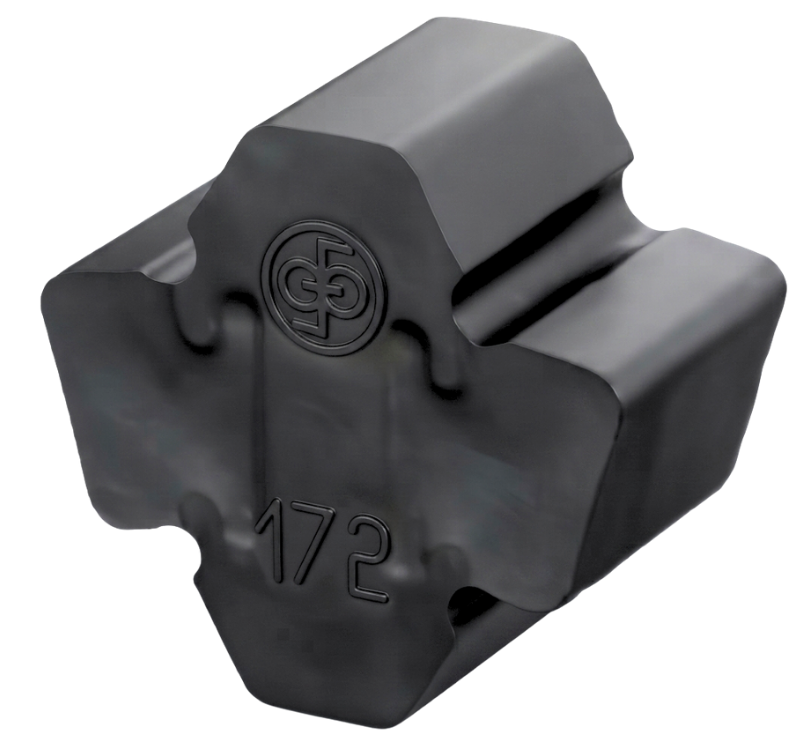

• Elastomer Flexible

  ทำหน้าที่

  • ถ่ายทอดแรงบิด
  • ดูดซับแรงกระแทก
  • ลดแรงสั่นสะเทือน
  • รองรับการเยื้องศูนย์ของเพลา
  • ลดแรงที่ส่งกลับไปยังแบริ่ง
• Bolt และ Spacer

  ใช้ยึดชุดคัปปลิ้งให้แข็งแรงและรองรับการประกอบในแต่ละ Type

จุดเด่นของ FLENDER N-EUPEX Coupling

• Flexible Pin Coupling คุณภาพจาก FLENDER
• ดูดซับแรงกระแทกได้ดี
• ลดแรงสั่นสะเทือนของระบบส่งกำลัง
• รองรับ Shaft Misalignment
• ลดภาระของแบริ่ง
• โครงสร้างแบบ Modular
• เปลี่ยน Elastomer ได้
• รองรับงาน ATEX
• มีอะไหล่พร้อมจำหน่าย

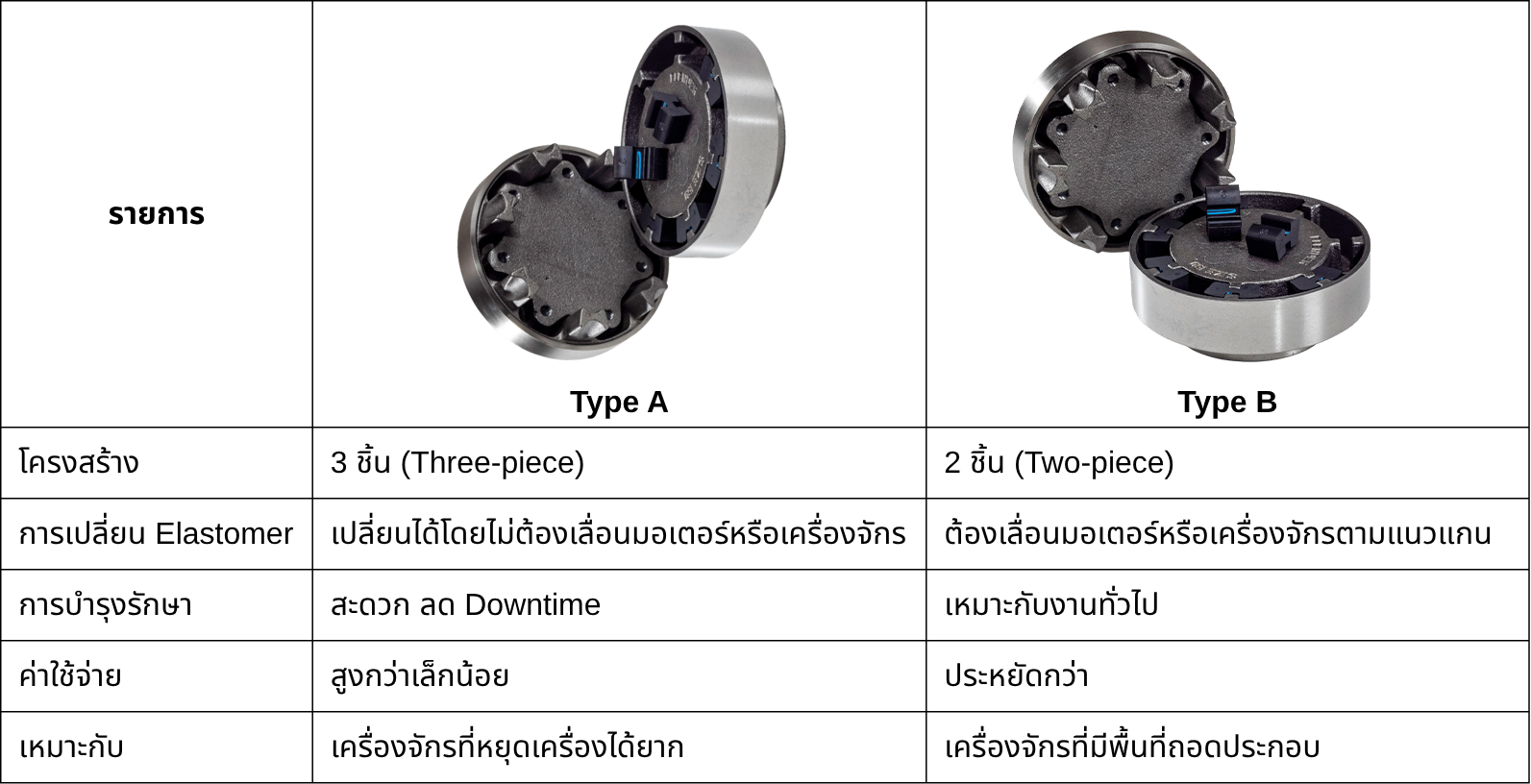

Hub Type A และ Type B ต่างกันอย่างไร?

FLENDER N-EUPEX มี Hub หลายรูปแบบ โดย Type A และ Type B เป็นรุ่นที่ได้รับความนิยมมากที่สุด ความแตกต่างหลักคือ วิธีการเปลี่ยน Elastomer และการบำรุงรักษา

ข้อมูลนี้สอดคล้องกับคำอธิบายของ FLENDER ที่ระบุว่า Type A เป็นแบบ 3 ชิ้นสำหรับการเปลี่ยน Elastomer โดยไม่ต้องเคลื่อนย้ายเครื่องจักร ส่วน Type B เป็นแบบ 2 ชิ้น ซึ่งต้องเลื่อนเครื่องจักรเพื่อถอดเปลี่ยน Elastomer

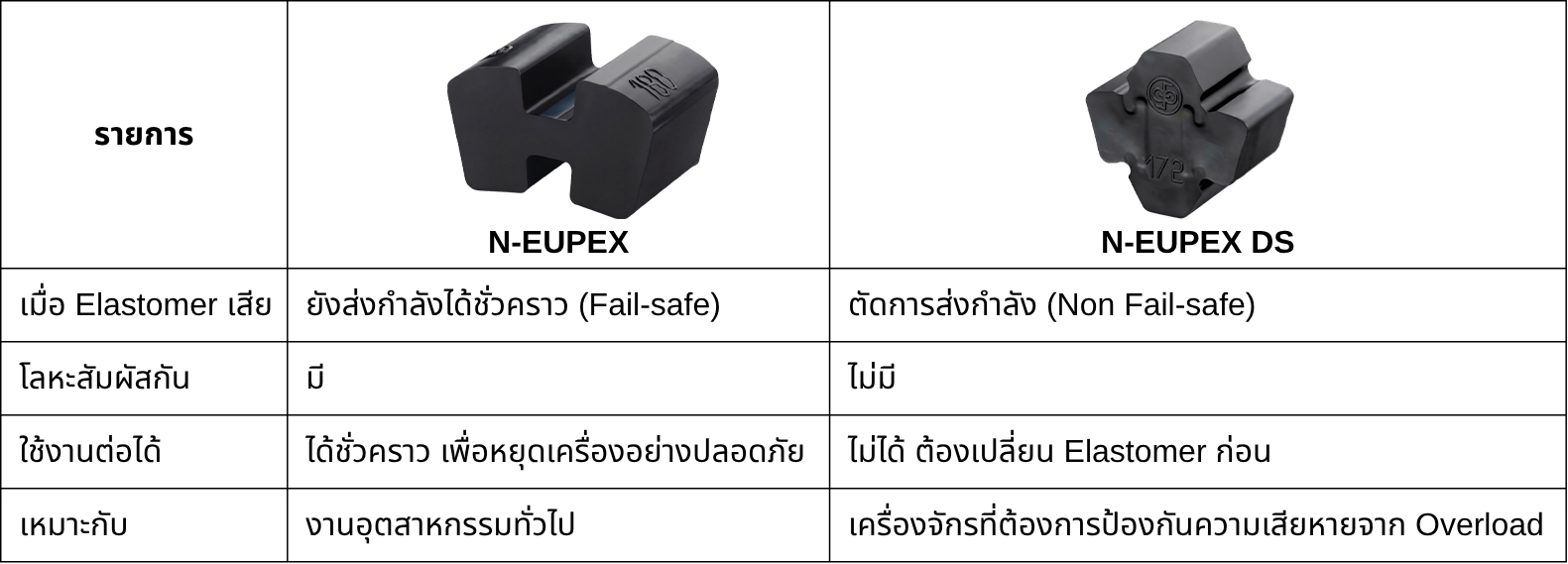

N-EUPEX และ N-EUPEX DS ต่างกันอย่างไร?

FLENDER N-EUPEX Coupling เหมาะกับงานประเภทใด?

เหมาะสำหรับ

• Electric Motor
• Gearbox
• Pump
• Fan
• Blower
• Conveyor
• Cooling Tower
• Crane
• Mixer
• Compressor
• โรงงานน้ำตาล
• โรงปูนซีเมนต์
• โรงงานเหล็ก

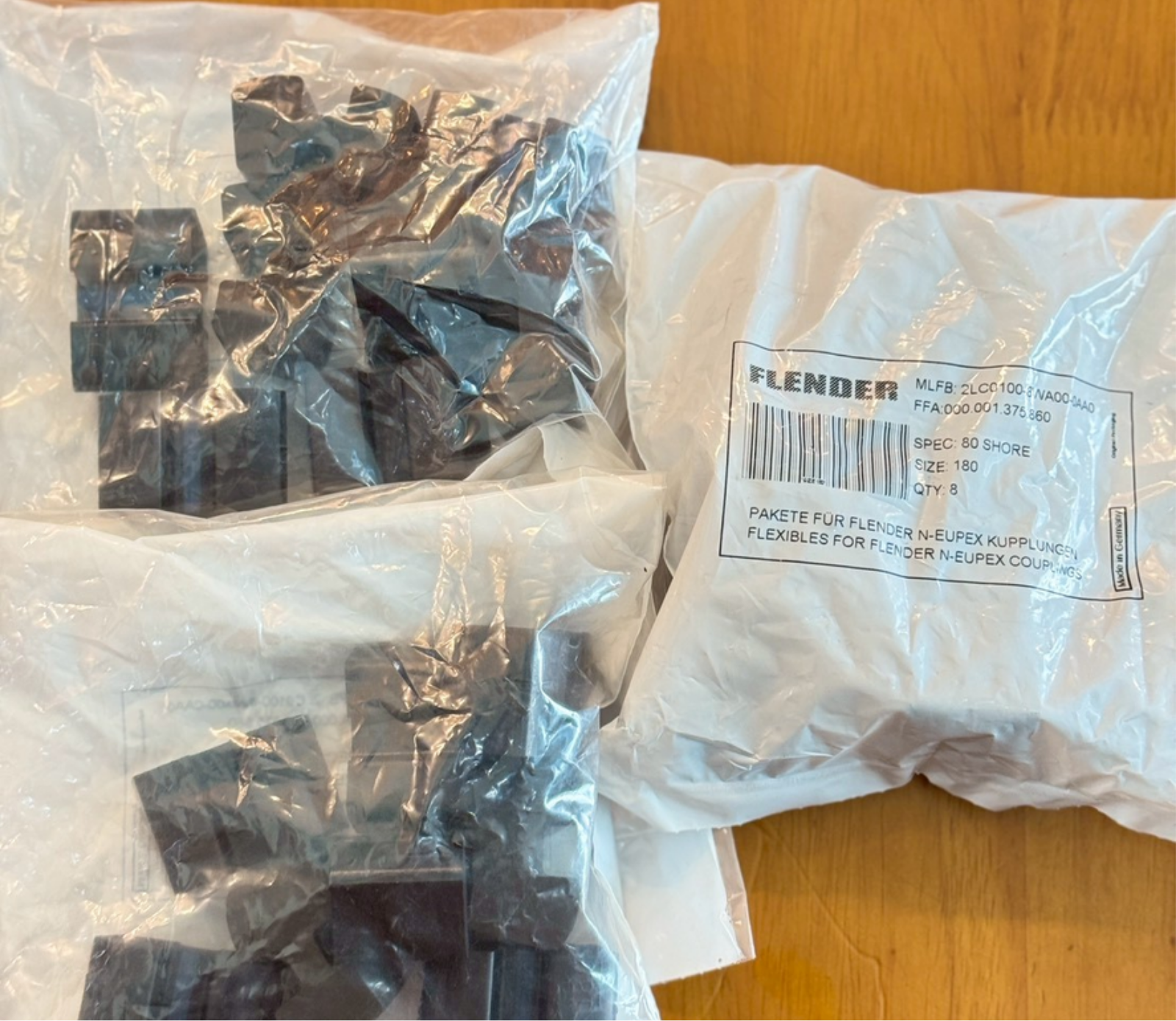

รุ่นสินค้าที่มีจำหน่าย

A110 • A125 • A140 • A160 • A180 • A200 • A225 • A225 • A250 • A280 • A315 • A350 • A400 • A440 • A480 • A520 • A560 • A610 • A660 • A710 • B58 • B68 • B80 • B95 • B110 • B125 • B140 • B160 • B180 • B200 • B225• B250 • B280

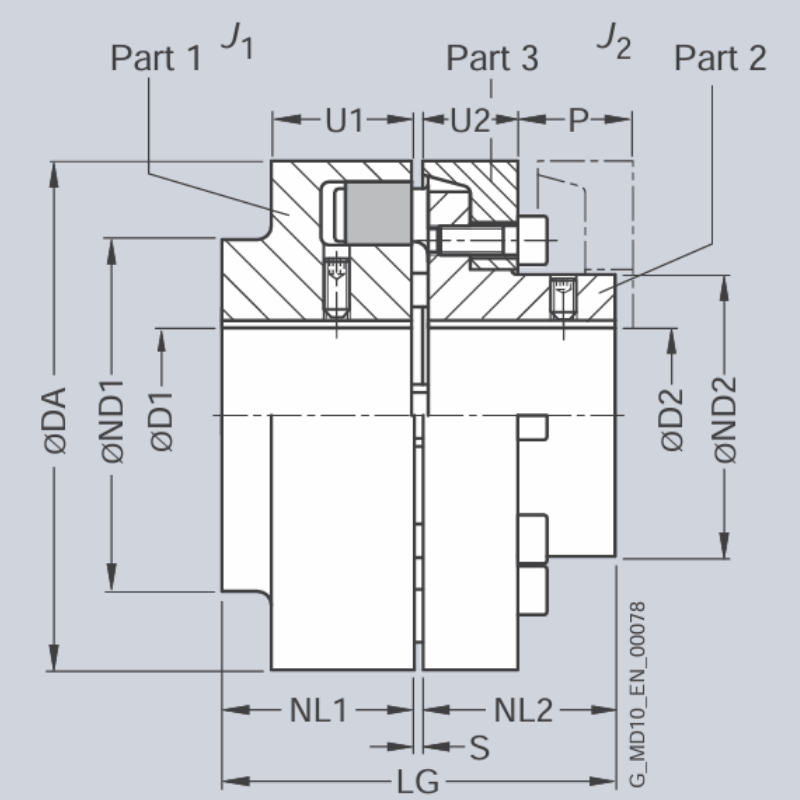

Type A

Size	Rated torque flexible type 80 ShoreA	Speed	Dimensions in mm Bore with keyway to DIN6885													Mass moment of inertia	Product code Order codes for bore diameters and tolerances are specified in catalog section 3	Weight
	TKN­	nKmax	D1		D2		DA	ND1	ND2	NL1/ NL2	S	U1	U2	P	LG	J1J2		m
	Nm	rpm	min.	max	min.	max										kgm2		kg
110	160	5300		48		38	110	86	62	40	3	34	20	33	83	0.003	2LC0100-4AB■■-0AA0	3
125	240	5100		55		45	125	100	75	50	3	36	23	38	103	0.005	2LC0100-5AB■■-0AA0	4.8
140	360	4900		60		50	140	100	82	55	3	34	28	43	113	0.008	2LC0100-6AB■■-0AA0	6
160	560	4250		65		58	160	108	95	60	4	39	28	47	124	0.014	2LC0100-7AB■■-0AA0	8.4
180	880	3800		75		65	180	125	108	70	4	42	30	50	144	0.025	2LC0100-8AB■■-0AA0	12
200	1340	3400		85		75	200	140	122	80	4	47	32	53	164	0.04	2LC0101-0AB■■-0AA0	17
225	2000	3000		90		85	225	150	138	90	6	52	38	61	184	0.08	2LC0101-1AB■■-0AA0	23
250	2800	2750	46	100		95	250	165	155	100	6	60	42	69	206	0.13	2LC0101-2AB■■-0AA0	31
280	3900	2450	49	110	54	105	280	180	172	110	6	65	42	73	226	0.2	2LC0101-3AB■■-0AA0	41
315	5500	2150	49	100	46	100	315	165	165	125	6	70	47	78	256	0.32	2LC0101-4AB■■-0AA0	57
			90	120	90	120		200	200							0.35		61
350	7700	2000	61	110	61	110	350	180	180	140	6	74	51	83	286	0.54	2LC0101-5AB■■-0AA0	78
			90	140	90	140		230	230							0.61		82
400	10300	1700	66	120	66	120	400	200	200	160	6	78	56	88	326	1	2LC0101-6AB■■-0AA0	112
			100	150	100	150		250	250							1.1		117
440	13500	1550	80	130	80	130	440	215	215	180	7	86	64	99	367	1.5	2LC0101-7AB■■-0AA0	147
			120	160	120	160		265	265							1.7		155
480	16600	1400	90	145	90	145	40	240	240	190	7	90	65	104	387	2.3	2LC0101-8AB■■-0AA0	184
			136	180	136	180		300	300							2.6		200
520	21200	1300	100	150	100	150	520	250	250	210	7	102	68	115	427	3.3	2LC0102-0AB■■-0AA0	234
			140	190	140	190		315	315							3.7		254
560	29000	1200	120	200	120	200	560	320	320	220	9	115	80	125	449	6	2LC0102-1AB■■-0AA0	329
610	38000	1100	130	220	130	220	610	352	352	240	9	121	88	135	489	9	2LC0102-2AB■■-0AA0	416
660	49000	1000	140	240	140	240	660	384	384	260	9	132	96	145	529	13.5	2LC0102-3AB■■-0AA0	546
710	62000	1000	140	260	140	260	710	416	416	290	9	138	102	155	589	19	2LC0102-4AB■■-0AA0	680

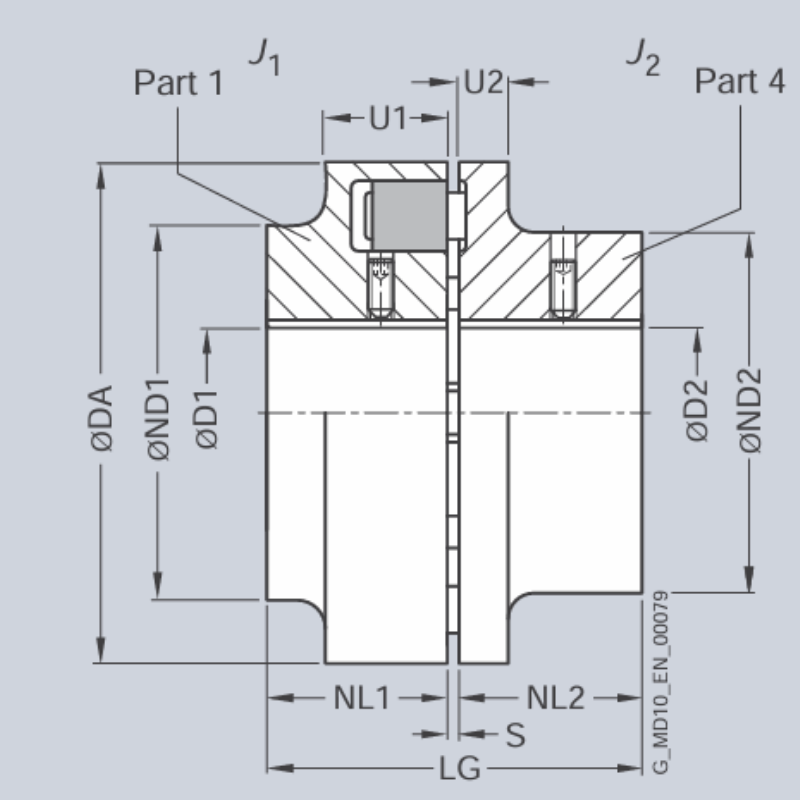

Type B

Size	Rated torque flexible type 80 ShoreA	Speed	Dimensions in mm Bore with keyway to DIN6885												Mass moment of inertia	Product code Order codes for bore diameters and tolerances are specified in catalog section 3	Weight
	TKN	nKmax	D1		D2		DA	ND1	ND2	NL1/ NL2	S	U1	U2	LG	J1J2		m
	Nm	rpm	min.	max	min.	max									kgm2		kg
58	19	7500		19		24	58	58	40	20	3	20	8	43	0.0001	2LC0100-0AA■■-0AA0	0.4
68	34	7000		24		28	68	68	50	20	3	20	8	43	0.0002	2LC0100-1AA■■-0AA0	0.54
80	60	6000		30		38	80	80	68	30	3	30	10	63	0.0006	2LC0100-2AA■■-0AA0	1.3
95	100	5500		42		42	95	95	76	35	3	30	12	73	0.0013	2LC0100-3AA■■-0AA0	2.2
110	160	5300		48		48	110	110	86	40	3	34	14	83	0.003	2LC0100-4AA■■-0AA0	3.3
125	240	5100		55		55	125	125	100	50	3	36	18	103	0.006	2LC0100-5AA■■-0AA0	5.2
140	360	4900		60		60	140	140	100	55	3	34	20	113	0.007	2LC0100-6AA■■-0AA0	5.6
160	560	4250		65		65	160	160	108	60	4	39	20	124	0.01	2LC0100-7AA■■-0AA0	7.8
180	880	3800		75		75	180	180	125	70	4	42	20	144	0.02	2LC0100-8AA■■-0AA0	11.5
200	1340	3400		85		85	200	200	140	80	4	47	24	164	0.04	2LC0101-0AA■■-0AA0	16
225	2000	300		90		90	225	225	150	30	4	52	18	184	0.07	2LC0101-1AA■■-0AA0	20
250	2800	2750	46	100	46	100	250	250	165	100	6	60	18	206	0.12	2LC0101-2AA■■-0AA0	29
280	3900	2450	49	110	54	110	280	280	180	110	6	65	20	226	0.18	2LC0101-3AA■■-0AA0	38

Download File

การติดตั้งและบำรุงรักษา

เพื่อยืดอายุการใช้งานของ FLENDER N-EUPEX Coupling ควร

• ตรวจสอบ Shaft Alignment ก่อนติดตั้ง
• ตรวจสอบ Elastomer Flexible เป็นระยะ
• ตรวจสอบ Pin และ Bolt
• เปลี่ยน Elastomer เมื่อเกิดการแตกร้าว แข็งตัว หรือสึกหรอ
• หลีกเลี่ยงการใช้งานเกินแรงบิดที่กำหนด

เนื่องจาก HRC Coupling ไม่ต้องหล่อลื่น ไม่ต้องหล่อลื่น จึงช่วยลดภาระในการบำรุงรักษาและลดค่าใช้จ่ายระยะยาว

ขอใบเสนอราคา

หากต้องการให้ช่วยเลือก FLENDER N-EUPEX Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้

• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วรอบ (RPM)
• ขนาดเพลาขับ
• ขนาดเพลาตาม
• Torque (ถ้ามี)
• รูป Nameplate หรือรูปคัปปลิ้งเดิม
• รุ่น N-EUPEX เดิม (ถ้ามี)

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
