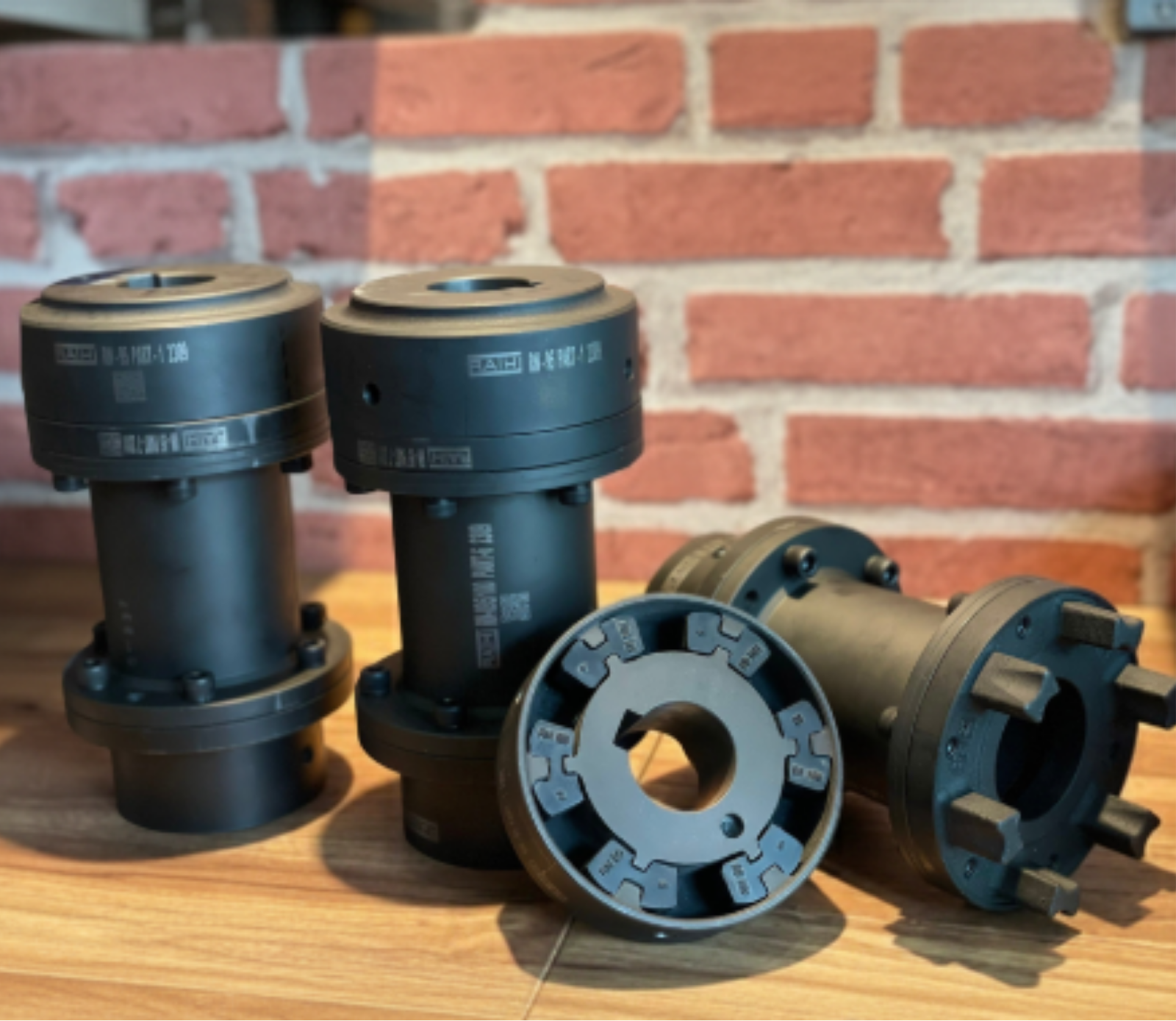

RATHI N-FLEX COUPLING

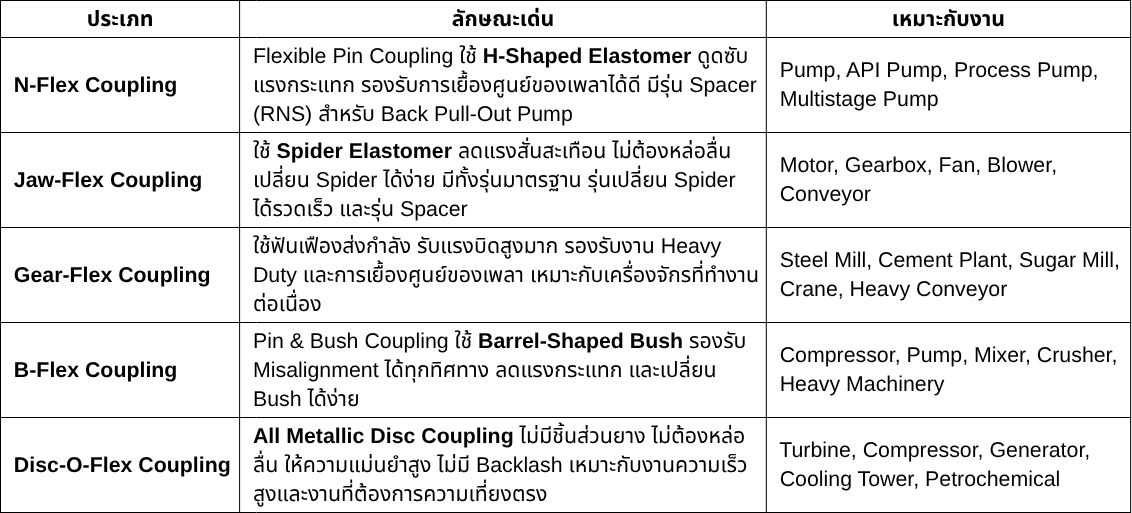

RATHI N-Flex Coupling มี Hub ให้เลือกหลายรูปแบบ เพื่อให้เหมาะกับพื้นที่ติดตั้งและการบำรุงรักษาของเครื่องจักร แต่ละแบบใช้ H-Shaped Elastomer เหมือนกัน และให้คุณสมบัติในการดูดซับแรงกระแทกและรองรับการเยื้องศูนย์ของเพลาใกล้เคียงกัน ความแตกต่างอยู่ที่โครงสร้างของ Hub และการถอดประกอบ

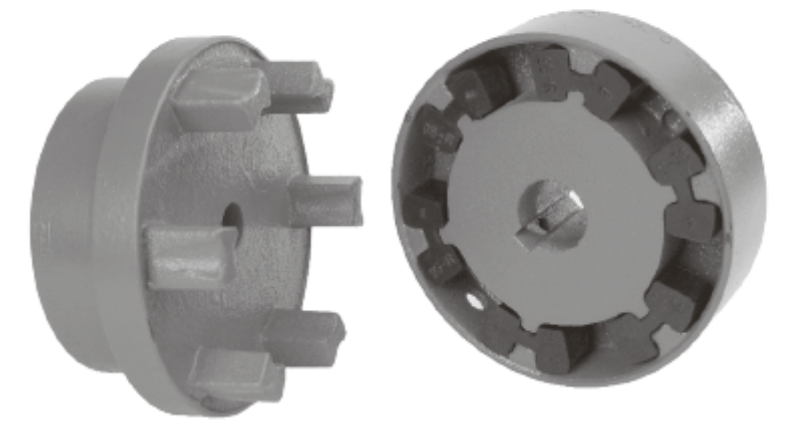

Type A (RN-A)

โครงสร้าง 3 Components ประกอบด้วย

• Hub
• Intermediate Coupling Member
• Hub

ทำให้สามารถถอด ชิ้นส่วนตรงกลาง เพื่อเปลี่ยน H-Shaped Elastomer ได้สะดวก โดยไม่จำเป็นต้องถอด Hub ทั้งสองด้านออกจากเพลา จึงช่วยลดเวลาการบำรุงรักษาและลด Downtime ของเครื่องจักร

Type B (RN-B)

โครงสร้าง 2 Components ประกอบด้วย

• Hub
• Hub

โดย H-Shaped Elastomer จะติดตั้งอยู่ระหว่าง Hub ทั้งสองด้าน ทำให้โครงสร้างมีความเรียบง่าย ขนาดกะทัดรัด และมีจำนวนชิ้นส่วนน้อยกว่า Type A

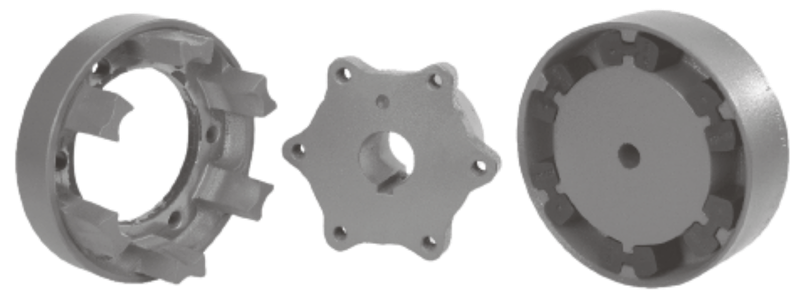

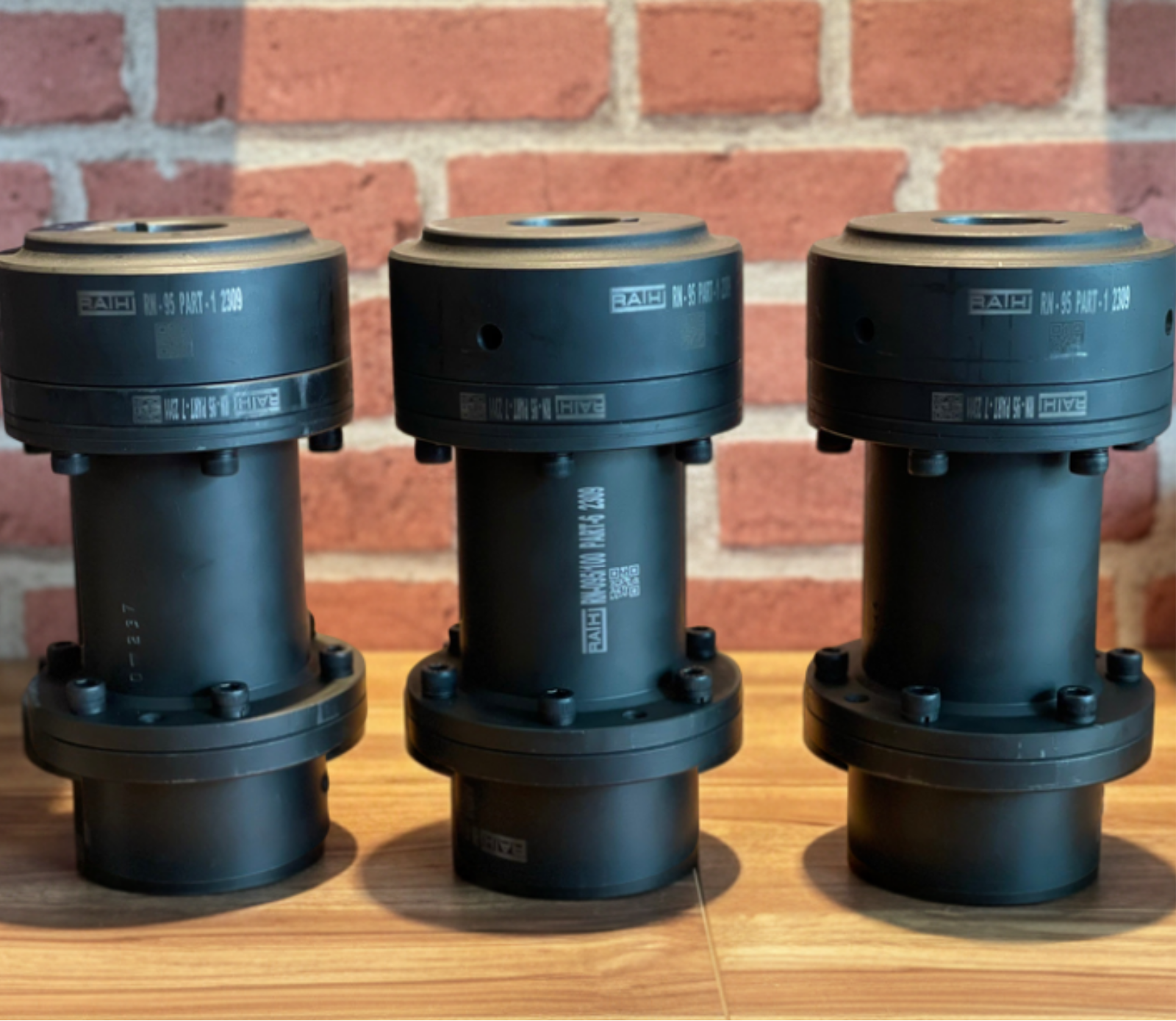

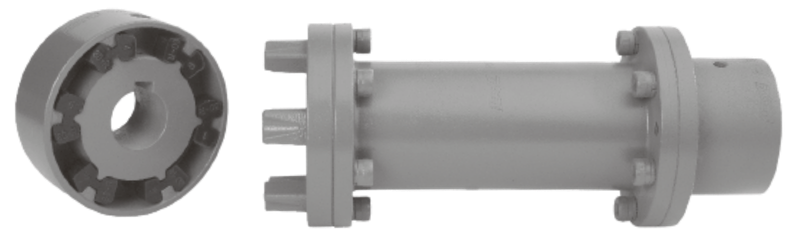

Type H (RNS-H)

Type H เป็น Spacer Coupling

โครงสร้างจะเพิ่ม Spacer Tube ระหว่าง Hub ทั้งสองด้าน ทำให้สามารถถอดชุดปั๊มหรือ Impeller ออกได้โดยไม่ต้องขยับมอเตอร์ เหมาะสำหรับ Back Pull-Out Pump ซึ่งช่วยลดเวลาในการซ่อมบำรุงได้อย่างมาก

DIMENSIONS

RN-B68 • RN-B80 • RN-B95 • RN-B110 • RN-B125 • RN-B140 • RN-B180 • RN-B200 • RN-B225 • RN-B250

SIZE	Synthetic Rubber		Polyurethane		HTrans		MAX. SPEED (RPM)	MAX. BORE (mm)			DIMENSIONS (mm)													WEIGHT Kg			M.I. (WR2) Kg-m2
	RATED TORQUE Nm.	KW @ 100 RPM	RATED TORQUE Nm.	KW @ 100 RPM	RATED TORQUE Nm.	KW @ 100 RPM		D1	D2	D3	ØA	ØB1	ØB2	ØB3	ØB4	L1	L2	T1	T2	T3	T4	M	DBSE	RN(B)	RN(A)	RNS(H)	RN(B)	RN(A)	RNS(H)
68 B	34	0.36	51	0.54	85	0.9	7000	24	28	-	68	68	45	-	-	20	-	21	8	-	-	-	-	0.54	-	-	0.0002	-	-
80 B, H	60	0.63	90	0.95	150	1.6	6000	30*	38	-	80	68	68	-	55	30	45	31	10	-	7	-	100 140	1.3	-	2.6 2.7	0.0006	-	0.001 0.001
95 B, H	100	1.1	150	1.65	250	2.8	5500	42	42	-	95	76	76	-	70	35	45	30	12	-	9	-	100 140	2.2	-	3.5 3.8	0.0013	-	0.003 0.003
110 A,B,H	160	1.7	240	2.55	400	4.3	5300	48	48	38	110	86	86	62	85	40	50	34	14	20	11	33	100 140 180	3.3	3	5.2 5.4 6.0	0.003	0.003	0.005 0.006 0.006
125 A,B,H	240	2.5	360	3.75	600	6.3	5100	55	55	45	125	100	100	75	90	50	50	36	18	23	11	38	100 140 180	5.2	4.8	7.2 7.7 8.2	0.006	0.005	0.010 0.010 0.011
140 A,B,H	360	3.8	540	5.7	900	9.5	4900	60	60	50	140	100	100	82	100	55	65	34	20	28	15	43	100 140 180	5.6	6	10.0 10.5 11.0	0.007	0.008	0.018 0.019 0.020
160 A,B,H	560	5.9	840	8.85	1400	14.8	4250	65	65	58	160	108	108	95	108	60	70	39	20	28	15	47	100 140 180	7.8	8.4	13.0 13.7 14.5	0.01	0.014	0.030 0.032 0.034
180 A,B,H	880	9.2	1320	13.8	2200	23	3800	75	75	65	180	125	125	108	125	70	80	42	20	30	15	50	140 180	11.5	12	18.5 19.4	0.02	0.025	0.054 0.058
200 A,B,H	1340	14	2010	21	3350	35	3400	85	85	75	200	140	140	122	140	80	90	47	24	32	18	53	140 180 200 250	16	17	25.6 26.5 27.2 28.5	0.04	0.04	0.095 0.100 0.105 0.110
225 A,B,H	2000	21	3000	31.5	5000	52.5	3000	90	90	85	225	150	150	138	150	90	100	52	18	38	18	61	140 180 200 250	20	23	34.0 35.0 36.0 38.0	0.07	0.08	0.158 0.160 0.170 0.180
250 A,B,H	2800	29	4200	43.5	7000	72.5	2750	100	100	95	250	165	165	155	165	100	110	60	18	42	21	69	180 200 250	29	31	48.0 50.0 52.0	0.12	0.13	0.270 0.280 0.300

Download File

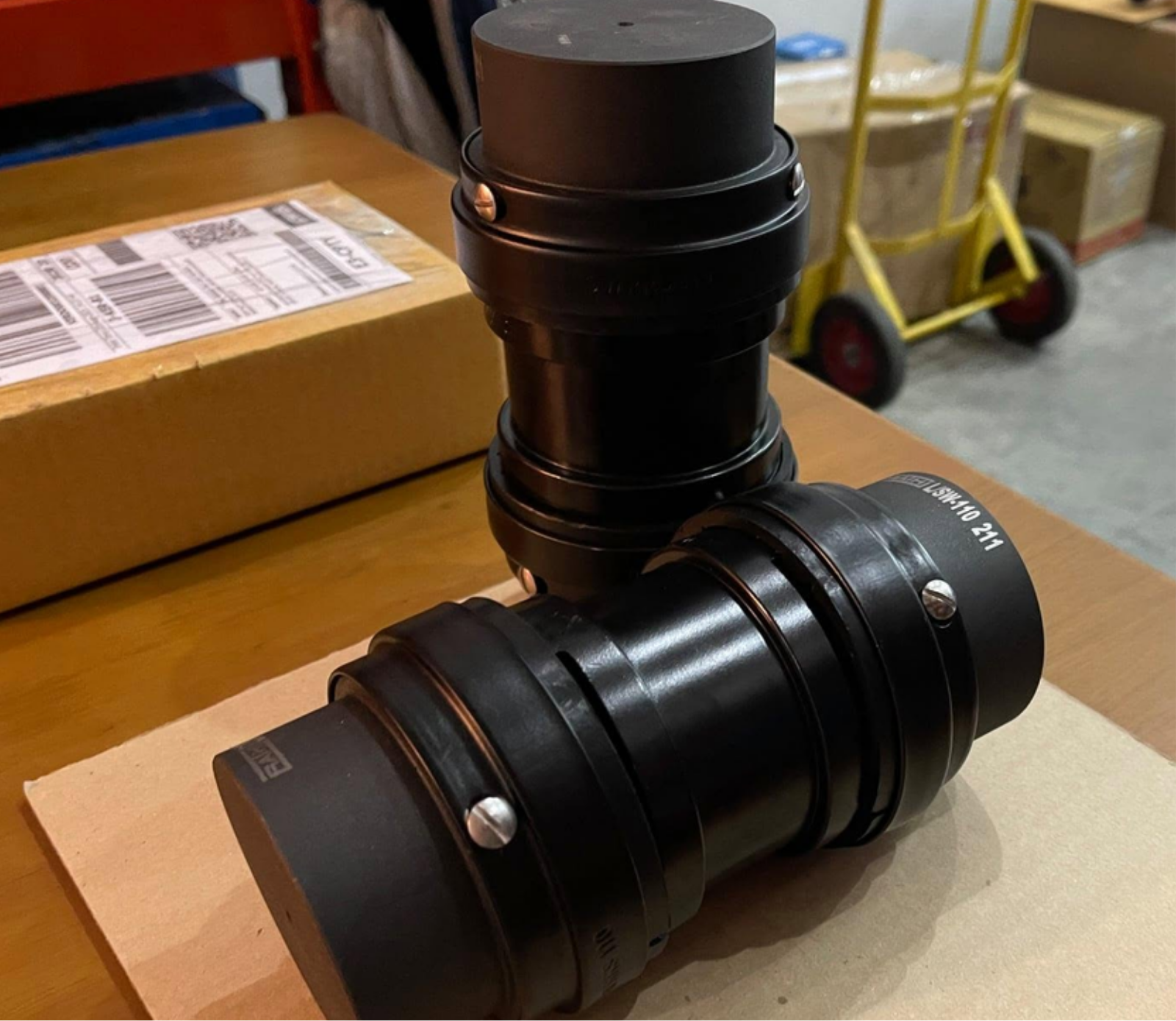

RATHI Jaw-Flex Coupling มีทั้งหมด 3 รุ่น

RATHI Jaw-Flex Coupling เป็น Flexible Jaw Coupling ที่ออกแบบมาเพื่อถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม โดยใช้ Spider Elastomer เป็นตัวกลางในการส่งกำลัง ช่วยลดแรงกระแทก ลดแรงสั่นสะเทือน และรองรับการเยื้องศูนย์ของเพลา (Shaft Misalignment) ได้อย่างมีประสิทธิภาพ

จุดเด่นของ Jaw Coupling คือ ไม่ต้องหล่อลื่น (Lubrication Free) บำรุงรักษาง่าย เปลี่ยน Spider ได้เมื่อสึกหรอ และมีโครงสร้างที่แข็งแรง เหมาะสำหรับเครื่องจักรอุตสาหกรรมทั่วไป เช่น มอเตอร์ เกียร์ ปั๊ม พัดลม โบลเวอร์ และระบบสายพานลำเลียง

เพื่อให้เหมาะกับลักษณะการติดตั้งและการบำรุงรักษา RATHI จึงพัฒนา Jaw-Flex Coupling ออกเป็น 3 รุ่นหลัก ได้แก่ Type L, Type SW และ Type RRS

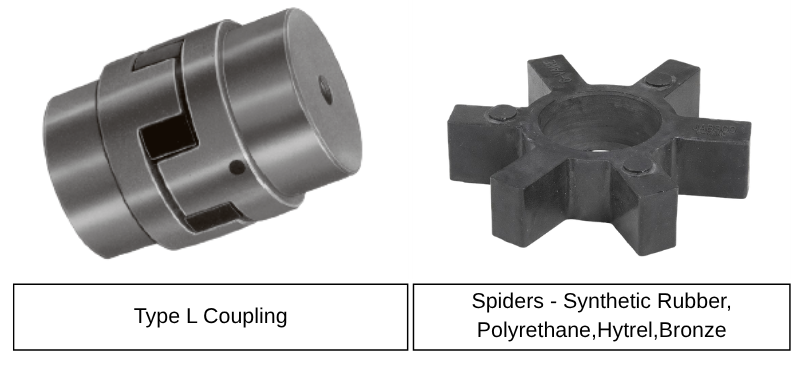

1. Jaw-Flex Type L (Standard Jaw Coupling)

คุณสมบัติ

Type L เป็น Jaw Coupling รุ่นมาตรฐานที่ได้รับความนิยมมากที่สุด โดยใช้ Spider แบบเต็ม (Full Spider) ติดตั้งอยู่ระหว่าง Hub ทั้งสองด้าน เพื่อดูดซับแรงกระแทกและแรงสั่นสะเทือน โครงสร้างเรียบง่าย แข็งแรง ต้นทุนประหยัด และเหมาะสำหรับเครื่องจักรอุตสาหกรรมทั่วไป

รุ่นที่มีจำหน่าย : L-095,L-100,L-150,L-190,L-225,L-226,L276,L-280,L-295,L-2955

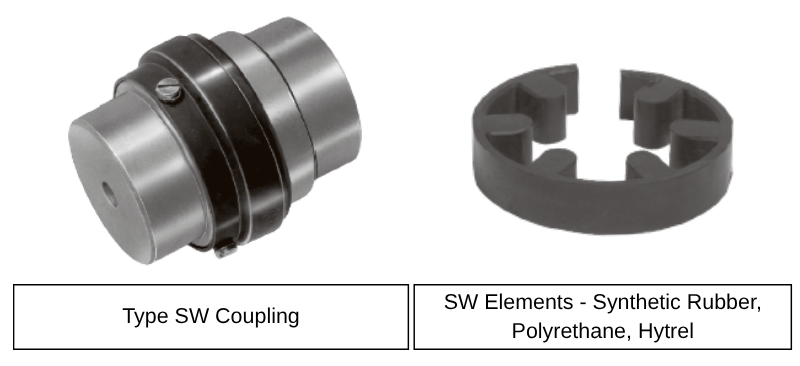

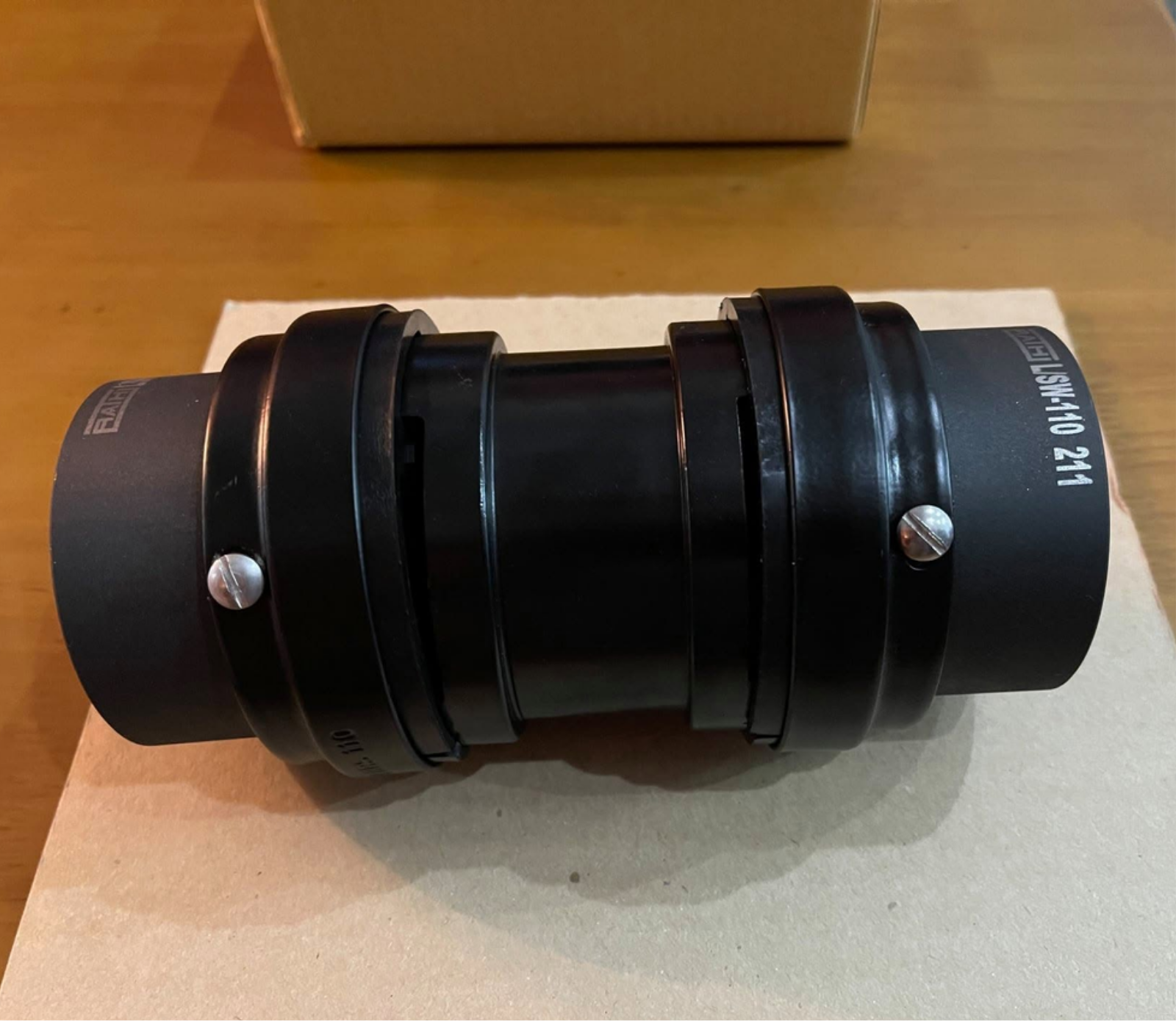

2. Jaw-Flex Type SW (Snap Wrap Coupling)

คุณสมบัติ

Type SW ใช้ Snap Wrap Elastomer หรือ Spider แบบแยก (Split Element) ซึ่งออกแบบมาเพื่อให้สามารถถอดและติดตั้ง Elastomer ได้จากภายนอก โดยไม่ต้องเลื่อน Hub หรือถอดมอเตอร์ออกจากฐาน จึงช่วยลดเวลาการบำรุงรักษาและลด Downtime ของเครื่องจักรได้อย่างมาก

รุ่นที่มีจำหน่าย : SW-095,SW-100,SW-110,SW-150,SW-190,SW-225,SW-226,SW-276,SW-280 SW-295,SW-2955,SW-300,SW-350

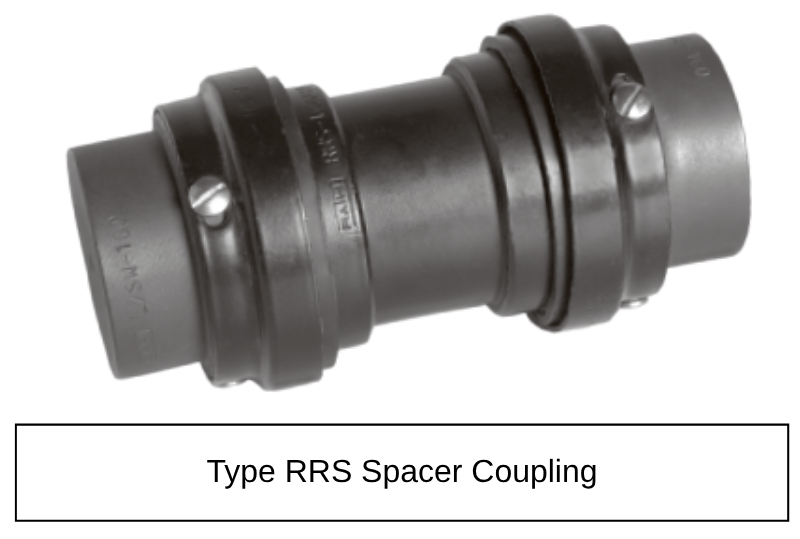

3. Jaw-Flex Type RRS (Spacer Jaw Coupling)

คุณสมบัติ

Type RRS เป็น Jaw Coupling ที่เพิ่ม Spacer ระหว่าง Hub ทั้งสองด้าน เพื่อให้สามารถถอดชุดปั๊มหรืออุปกรณ์ปลายเพลาออกได้ โดยไม่ต้องเคลื่อนย้ายมอเตอร์หรือเครื่องต้นกำลัง

เหมาะอย่างยิ่งสำหรับเครื่องสูบน้ำแบบ Back Pull-Out Pump ซึ่งสามารถถอดชุด Impeller หรือ Mechanical Seal เพื่อซ่อมบำรุงได้โดยไม่ต้องรื้อแนวเพลาใหม่

รุ่นที่มีจำหน่าย : RRS-095,RRS-100,RRS-150,RRS-190,RRS-225,RRS-226

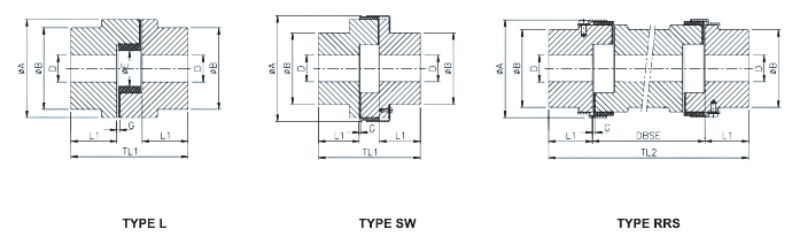

DIMENSIONS

Coupling		Power Rating						Pilot Drill Size	Max. Bore D	ØA		ØB	ØE	Gap G	Length thru' Bore L1	DBSE	# Overall Length TL1
		Synthetic Rubber		Polyurethane		HTrans
Type	Size	RATED TORQUE Nm.	KW @ 100 RPM	RATED TORQUE Nm.	KW @ 100 RPM	RATED TORQUE Nm.	KW @ 100 RPM			L	SW/ RRS
L	35	0.38	0.004	-	-	-	-	-	10	16	-	16	-	1	6.5	-	21
	50	2.8	0.03	4.2	0.04	7	0.07	-	16	27	-	27	-	1	15	-	42
	70	4.9	0.05	7.4	0.08	12.3	0.13	-	20	35	-	35	-	2	19	-	51
	• 75	9.8	0.1	14.7	0.15	24.5	0.26	-	22	45	-	45	-	2	21	-	55
	■ 75	9.8	0.1	14.7	0.15	24.5	0.26	-	22	45	-	39	-	2	21	-	55
L SW RRS	95	21.1	0.22	31.7	0.33	52.8	0.55	-	28	54	65	49	19	2	25	90, 100, 140	63
	► 99	46.4	0.49	69.6	0.73	116	1.2	-	30	65	78	51	27	2	27		72
	100	46.4	0.49	69.6	0.73	116	1.2	-	35	65	78	57	27	2	35		88
	110	89	0.93	133.5	1.4	222.5	2.3	-	42	85	96	76	35	3	43	90 100 140 180	108
	150	141	1.5	211.5	2.2	352.5	3.7	-	48	96	-111	80	35	3	45		115
	190	190	2	285	3	475	5	-	60	115	129	102	45	3	54		133
	225	265	2.8	397.5	4.2	662.5	6.9	-	65	127	142	111	45	3	64		153
	226	327	3.4	490.5	5.1	817.5	8.6	25	70	137	153	119	51	3	70		178
L SW	276	532	5.6	798	8.4	1330	13.9	25	75	157	173	127	60	3	80	-	200
	280	782	8.2	1173	12.3	1955	20.5	30	80	192	208	140	70	3	80	-	200
	295	1279	13.4	1918.5	20.1	3197.5	33.5	30	95	237	253	162	80	3	95	-	238
	2955	2132	22.3	* 3198	* 33.5	* 5330	* 55.8	30	105	237	253	180	80	3	108	-	264
SW	300	3047	31.9	4570.5	47.9	7617.5	79.8	30	105	-	272	180	-	3	115	-	283
	350	4308	45.1	6462	67.7	10770	112.8	30	115	-	323	200	323	3	128	-	309

Download File

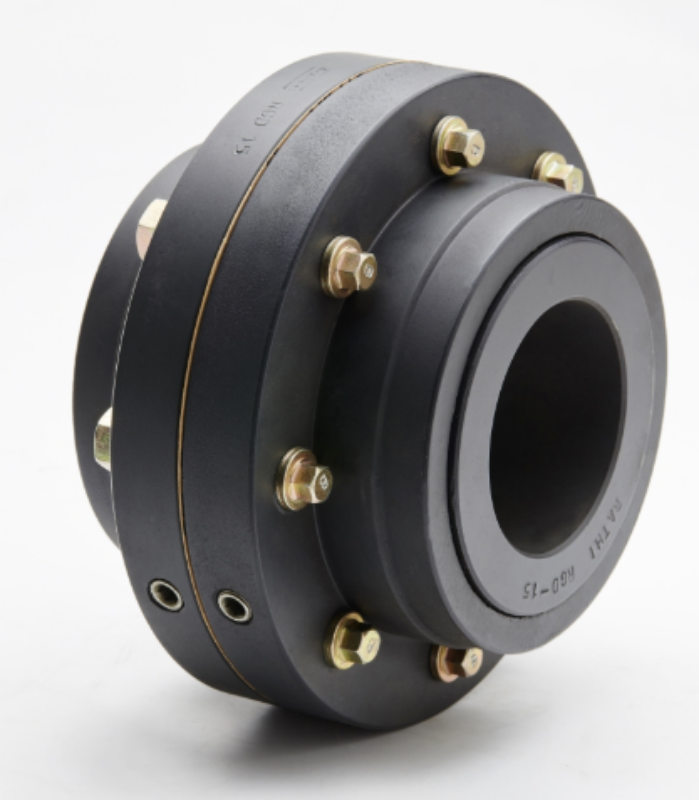

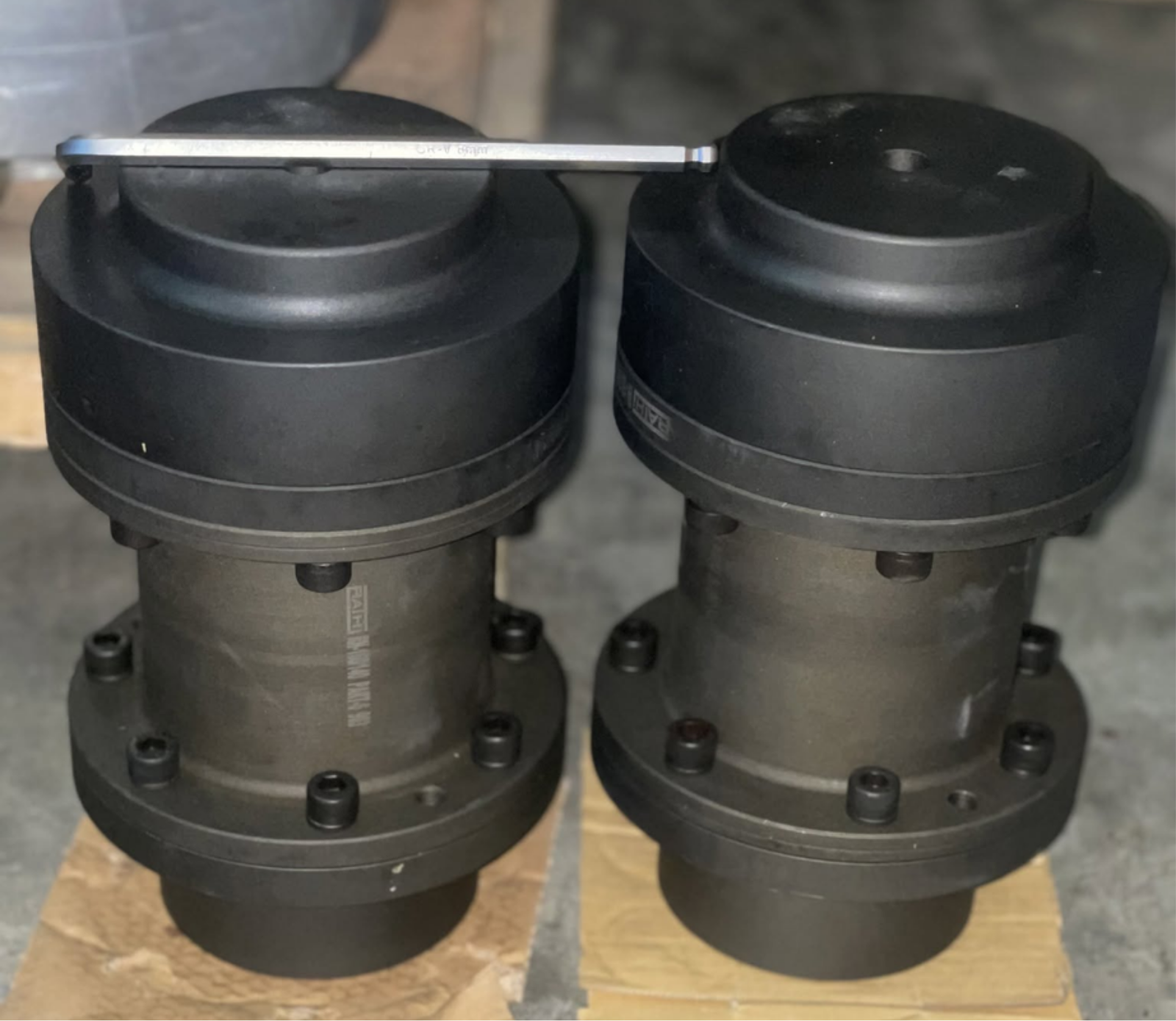

RATHI Gear-Flex Coupling

RATHI Gear-Flex Coupling เป็น Flexible Gear Coupling ที่ใช้ฟันเฟือง (Gear Teeth) ในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม โดยออกแบบตามมาตรฐาน AGMA ทำให้สามารถรองรับแรงบิดสูง โหลดกระแทก และการทำงานต่อเนื่องได้อย่างมีประสิทธิภาพ

โครงสร้างแบบ Double Engagement ช่วยให้คัปปลิ้งสามารถชดเชยการเยื้องศูนย์ของเพลา (Shaft Misalignment) ทั้งในแนวรัศมี แนวมุม และการเคลื่อนที่ตามแนวแกน (Axial Float) พร้อมทั้งลดแรงที่ส่งกลับไปยังแบริ่งของเครื่องจักร

เหมาะสำหรับเครื่องจักรอุตสาหกรรมขนาดใหญ่ เช่น โรงงานน้ำตาล โรงปูนซีเมนต์ โรงเหล็ก ระบบสายพานลำเลียง เครน เครื่องบด และเครื่องจักรที่ทำงานตลอด 24 ชั่วโมง

รุ่นที่มีจำหน่าย : RGD-10,RGD-15,RGD-20,RGD-25,RGD-30,RGD-35,RGD-40,RGD-45,RGD-50

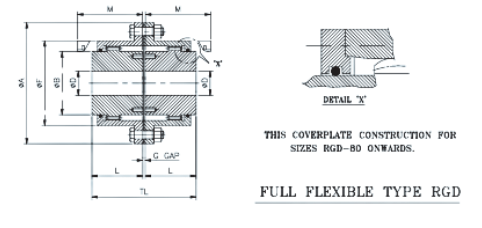

DIMENSIONS

Size	Coupling Rating		Maximum Speed rpm	Bore Dia ØD mm		Dimensions mm							Solid Hub
	kW at 100 rpm	Rated Torque Nm		Min. Bore	Max. Bore	ØA	ØB	ØF	G	M	L	TL	Mass kg	M.l. (WR2) kg-m2
RGD-10	14	1337	8000	14	52	116	69	84	3	51	43	89	4.4	0.0052
RGD-15	30	2865	6500	22	65	152	86	107	3	61	50	103	9	0.0192
RGD-20	53	5061	5600	27	80	178	105	127	3	76	62	127	15	0.041
RGD-25	105	10027	5000	32	98	213	131	156	5	92	77	159	27	0.105
RGD-30	168	16043	4400	42	115	240	152	182	5	106	91	187	40	0.195
RGD-35	231	22059	3900	47	135	279	178	212	6	130	107	220	65	0.454
RGD-40	336	32086	3600	47	160	318	210	250	6	145	121	248	96	0.86
RGD-45	472	45073	3200	52	180	346	235	275	8	165	135	278	131	1.39
RGD-50	650	62070	2900	72	195	389	254	309	8	183	153	314	186	2.53
RGD-55	880	84034	2650	72	215	425	279	334	8	203	168	344	247	3.83
RGD-60	1205	115069	2450	77	235	457	305	366	8	228	188	384	299	5.21
RGD-70	1823	174084	2150	92	280	527	356	425	9	266	221	451	473	11
RGD-80	2639	252006	1750	95	285	590	385	485	10	300	249	508	682	20.72
RGD-90	3037	290012	1550	100	300	660	420	535	13	325	276	565	898	34.95
RGD-100	4100	391521	1450	120	330	711	470	595	13	355	305	623	1242	55.95
RGD-110	5300	506113	1395	130	381	775	533	648	13	387	334	681	1621	84.81
RGD-120	7200	687549	1300	180	432	838	572	715	13	415	356	725	2014	124.2
RGD-130	8100	773493	1075	190	482	911	630	812	19	463	410	839	2803	207.07
RGD-140	10400	993127	940	200	515	980	670	860	19	486	430	879	3316	277.64
RGD-150	12100	1155465	900	210	559	1029	725	908	19	518	450	919	3951	371.28

Download File

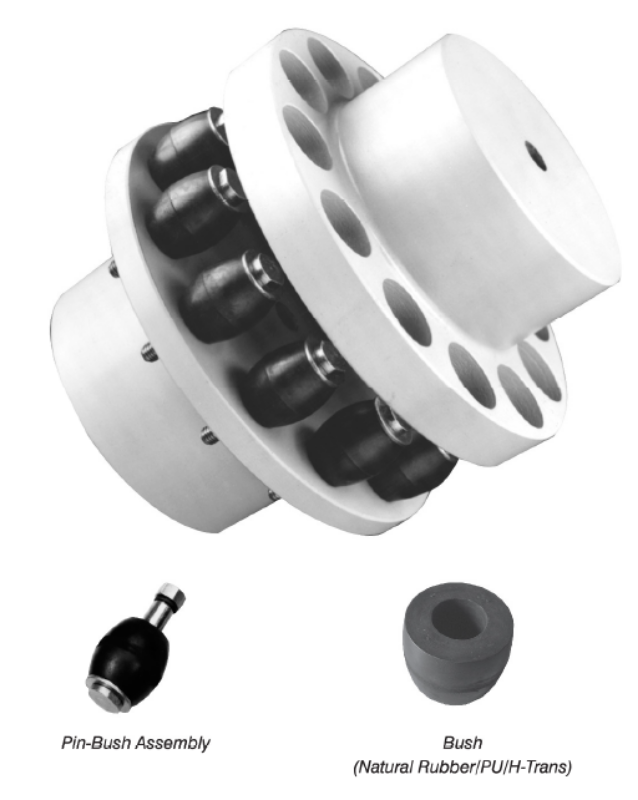

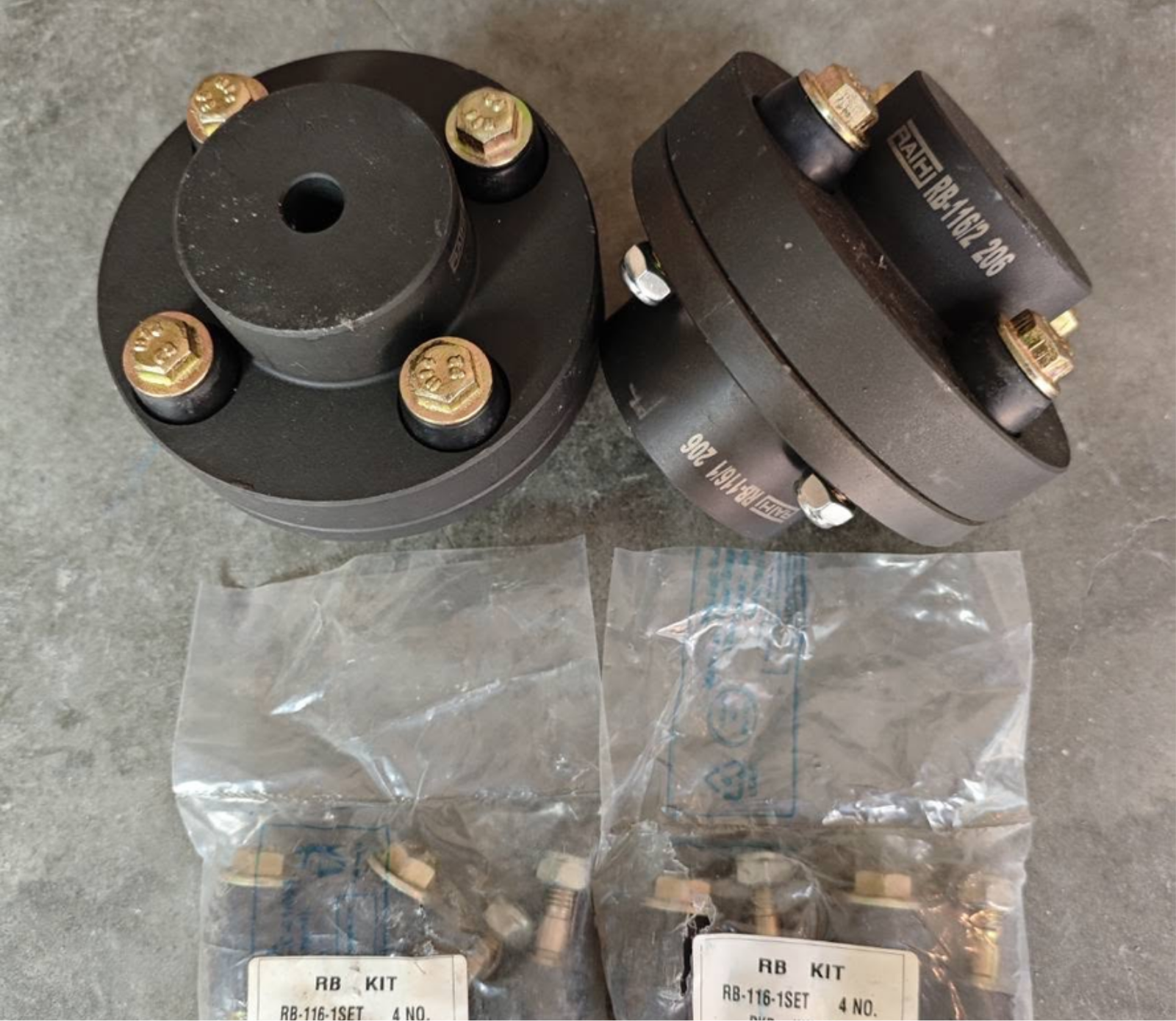

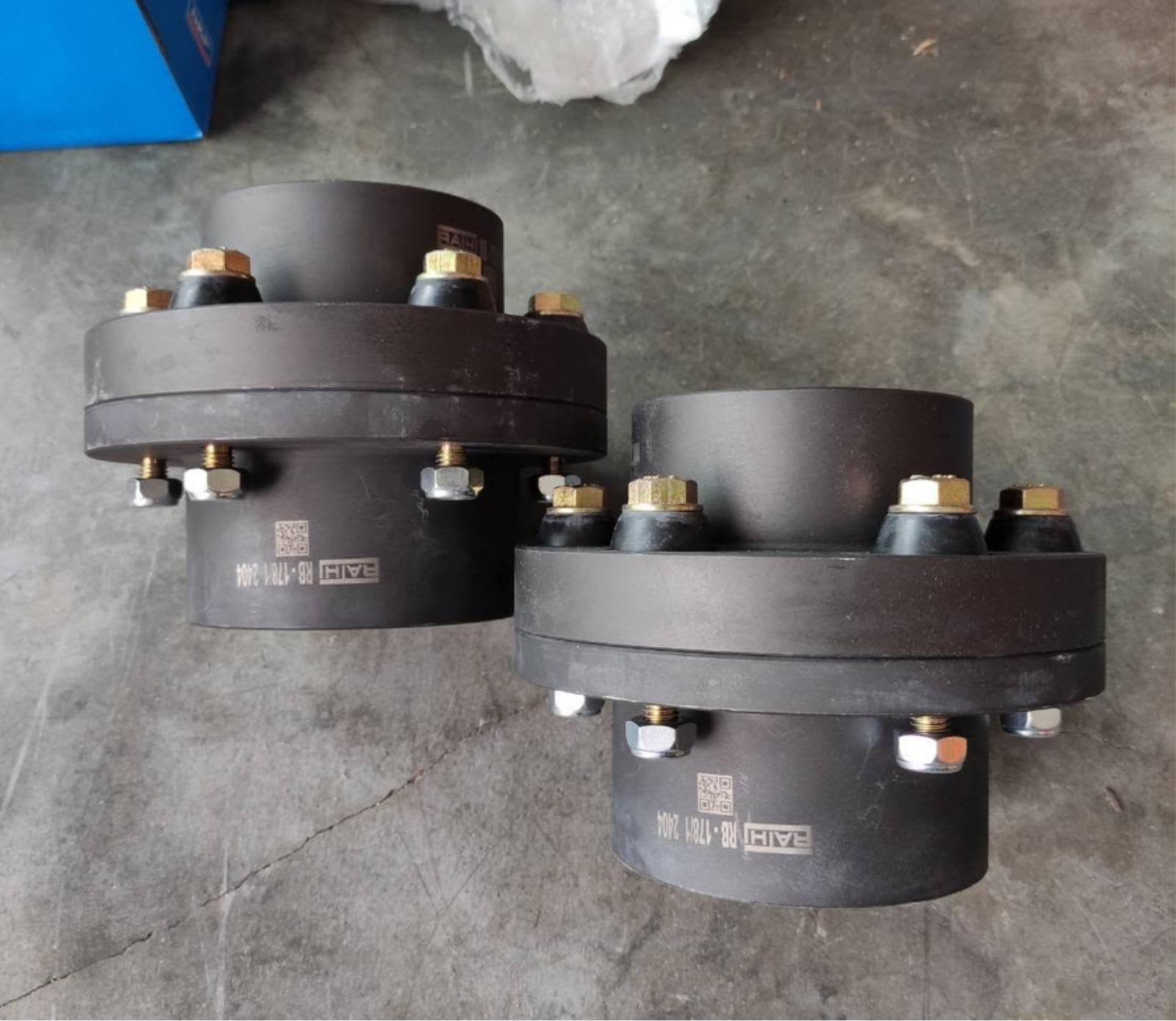

RATHI B-FLEX Coupling

RATHI B-FLEX Coupling เป็น Flexible Pin & Bush Coupling ที่ออกแบบมาสำหรับงานส่งกำลังทั่วไปจนถึงงานอุตสาหกรรมที่มีโหลดกระแทก โดยใช้ Barrel Shaped Bush ร่วมกับ Pin และ Flanged Hub ในการถ่ายทอดแรงบิด

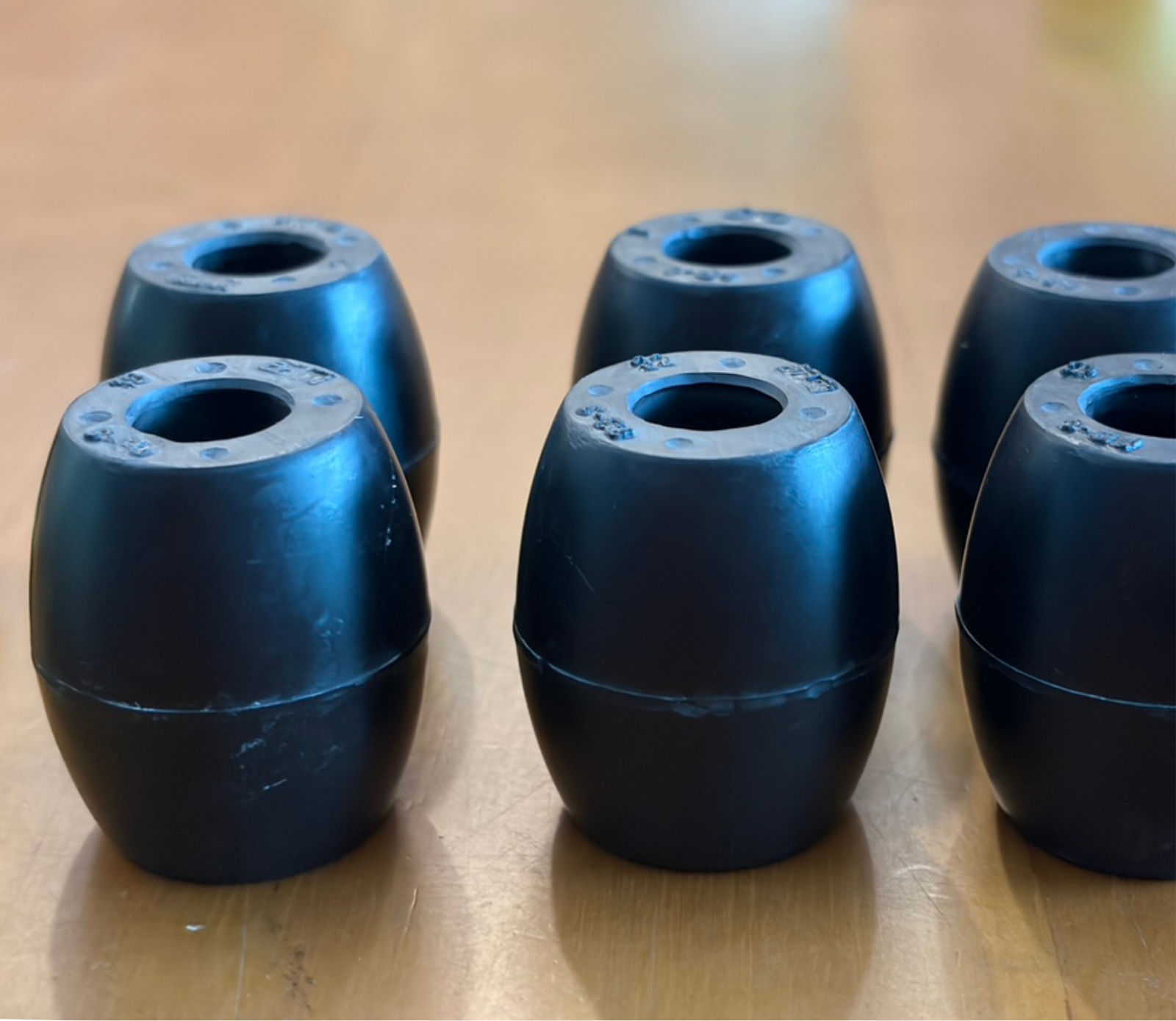

จุดเด่นของ B-FLEX คือ Bush ทรง Barrel ที่ช่วยให้คัปปลิ้งรองรับการเยื้องศูนย์ของเพลาได้ทุกทิศทาง พร้อมเพิ่มความยืดหยุ่นในการบิดตัว (Torsional Flexibility) ได้ดีกว่า Bush ทรงกระบอกทั่วไป ส่งผลให้เครื่องจักรทำงานได้ราบรื่น ลดแรงกระแทก และยืดอายุการใช้งานของระบบส่งกำลัง

B-FLEX เหมาะสำหรับเครื่องจักรที่ต้องการความทนทาน บำรุงรักษาง่าย และทำงานได้อย่างต่อเนื่องแม้มี Misalignment ของเพลา

รุ่นที่มีจำหน่าย : RB116-4, RB125-4,RB144-6,RB162-6,RB178-6,RB198-10,RB228-11,RB252-12

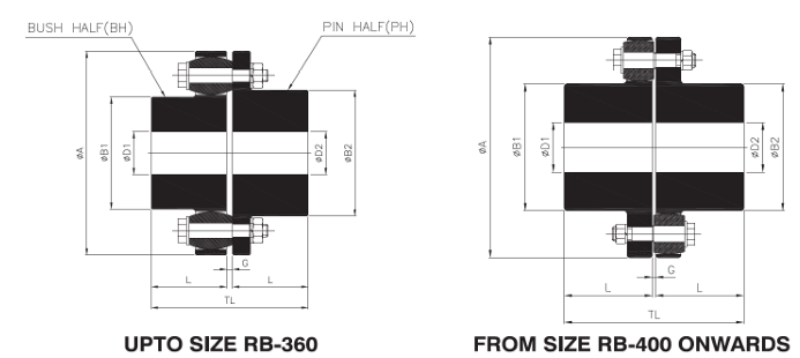

DIMENSIONS

Coupling Size	Coupling Rating						Max Speed rpm	Min. Bore	Max. Bore		Dimensions						Dimensions in mm		Max. Misalignment ±
	Natural Rubber		Polyurathane		H-Trans
	kW at 100	Torque Nm	kW at 100	Torque Nm	kW at 100	Torque Nm			ØD1	ØD2	ØA	ØB1	ØB2	G	L	TL	Mass Kg.	M.I.(WR2) in kgm2	Axial (mm)	Radial (mm)	Angular
RB-105-3	1	95	1.5	143	2.5	239	7200	11	30	32	105	48	50	2-6	45	94	2	0.003	2	0.3	1°
RB-116-4	1.5	143	2.3	215	3.8	358	6100	12	39	42	116	60	68	2-6	45	94	2.6	0.005	2	0.3	1°
RB-125-4	1.7	162	2.6	244	4.3	406	5500	14	45	50	125	68	78	2-6	50	104	3.1	0.007	2	0.4	1°
RB-144-6	3.3	315	5	473	8.3	788	4900	18	50	60	144	82	91	2-6	55	114	4.3	0.012	2	0.4	1°
RB-162-6	5.5	525	8.3	788	14	1313	4500	22	60	65	162	89	100	2-6	60	124	7.5	0.03	2	0.4	1°
RB-178-6	6.7	640	10	960	17	1600	3800	24	70	75	178	105	115	2-6	70	144	10	0.04	2	0.5	1°
RB-198-10	13	1241	20	1862	33	3104	3400	28	80	90	198	124	135	2-6	80	164	13	0.062	2	0.5	1°
RB-228-11	21	2005	32	3008	53	5013	3000	28	90	100	228	133	146	4-10	90	187	18	0.1	3	0.6	1°
RB-252-12	32	3056	48	4584	80	7639	2700	38	105	115	252	156	167	4-10	100	207	24	0.17	3	0.6	1°
RB-285-11	48	4584	72	6875	120	11459	2400	48	115	125	285	170	186	4-10	110	227	35	0.31	3	0.7	1°
RB-320-12	64	6112	96	9167	160	15279	2100	55	125	135	320	196	212	4-10	125	257	51	0.53	3	0.7	1°
RB-360-11	93	8881	140	13321	233	22202	1900	65	135	150	360	212	232	4-12	140	288	73	1.02	4	0.9	1°
RB400-10	126	12032	189	18048	315	30080	1700	75	160		410	230		4-12	160	328	101	1.7	4	1.1	1°
RB-450-12	195	18621	293	27932	488	46553	1500	85	180		450	260		4-12	180	368	137	2.9	4	1.1	0.5°
RB-500-14	270	25783	405	38675	675	64458	1350	95	200		500	290		4-12	200	408	180	4.7	4	1.1	0.4°
RB-560-10	325	31035	488	46553	813	77588	1200	95	225		560	320		4-8	220	446	278	10.7	2	1.5	0.3°
RB-630-12	440	42017	660	63025	1100	105042	1050	100	250		630	355		4-8	240	486	365	17.4	2	1.5	0.3°
RB-710-12	785	74962	1178	112443	1963	187405	950	100	260		710	385		5-9	260	527	516	33	2	1.8	0.3°
RB-800-14	1047	99981	1571	149972	2618	249953	850	100	280		800	420		5-9	290	587	691	53	2	1.8	0.3°
RB-900-16	1623	154985	2435	232478	4058	387463	750	100	305		900	465		5-9	320	647	927	86	2	1.8	0.3°
RB-1000-18	2042	194997	3063	292495	5105	487492	680	125	320		1000	515		5-10	350	708	1224	142.8	2	2	0.1°
RB-1120-18	2827	269959	-	-	-	-	600	135	350		1120	560		6-11	380	769	1584	231	2	2.2	0.1°
RB-1250-20	3613	345016	-	-	-	-	550	150	380		1250	610		6-11	420	849	2070	367.5	2	2.4	0.1°
RB-1400-20	5550	529986	-	-	-	-	490	175	440		1400	700		6-12	480	969	3060	693	2	2.7	0.1°
RB-1600-24	7854	750002	-	-	-	-	430	200	480		1600	770		6-12	540	1089	3960	1155	2	3	0.1°
RB-1800-22	10210	974983	-	-	-	-	380	225	540		1800	870		8-16	600	1212	5760	2205	2	3.4	0.1°
RB-2000-26	13614	1300041	-	-	-	-	340	250	600		2000	960		8-16	660	1332	7020	3255	2	3.8	0.1°

SPARE PARTS

Coupling SIZE	Pin Half Part No.	Bush Half Part No.	Pin + Washer Part No.	Bush Part No.	No. Of Pin-Bush Assy./Coupling	Nut Size
RB-105-3	RB-105-3/1	RB-105-3/2	RB/P-2	RB/B-2	3	M8
RB-116-4	RB-116-4/1	RB-116-4/2	RB/P-2	RB/B-2	4	M8
RB-125-4	RB-125-4/1	RB-125-4/2	RB/P-2	RB/B-2	4	M8
RB-144-6	RB-144-6/1	RB-144-6/2	RB/P-2	RB/B-2	6	M8
RB-162-6	RB-162-6/1	RB-162-6/2	RB/P-3	RB/B-3	6	M10
RB-178-6	RB-178-6/1	RB-178-6/2	RB/P-3	RB/B-3	6	M10
RB-198-10	RB-198-10/1	RB-198-10/2	RB/P-3	RB/B-3	10	M10
RB-228-11	RB-228-11/1	RB-228-11/2	RB/P-4	RB/B-4	11	M14
RB-252-12	RB-252-12/1	RB-252-12/2	RB/P-4	RB/B-4	12	M14
RB-285-11	RB-285-11/1	RB-285-11/2	RB/P-5	RB/B-5	11	M16
RB-320-12	RB-320-12/1	RB-320-12/2	RB/P-5	RB/B-5	12	M16
RB-360-11	RB-360-11/1	RB-360-11/2	RB/P-6	RB/B-6	11	M20
RB-400-10	RB-400-10		RB/P-7	RB/B-7	10	M20
RB-450-12	RB-450-12		RB/P-7	RB/B-7	12	M20
RB-500-14	RB-500-14		RB/P-7	RB/B-7	14	M20
RB-560-10	RB-560-10		RB/P-8	RB/B-8	10	M36
RB-630-12	RB-630-12		RB/P-8	RB/B-8	12	M36
RB-710-12	RB-710-12		RB/P-9	RB/B-9	12	M42
RB-800-14	RB-800-14		RB/P-9	RB/B-9	14	M42
RB-900-16	RB-900-16		RB/P-9	RB/B-9	16	M42
RB-1000-18	RB-1000-18		RB/P-9	RB/P-9	18	M42

Download File

RATHI Disc-O-Flex Coupling

RATHI Disc-O-Flex Coupling เป็น All Metallic Disc Coupling ที่ใช้ชุดแผ่นสเตนเลส (Disc Pack หรือ Flexible Membrane) ในการถ่ายทอดแรงบิดระหว่างเพลาขับและเพลาตาม โดยไม่มีชิ้นส่วนยาง จึงไม่เกิดการเสื่อมสภาพจากอายุการใช้งาน น้ำมัน หรืออุณหภูมิสูง

โครงสร้างประกอบด้วย Hub ทั้งสองด้าน, Spacer และชุด Stainless Steel Disc Pack ที่ยึดด้วย High Tensile Bolts ทำให้ส่งกำลังได้อย่างแม่นยำ ไม่มี Backlash และไม่ต้องหล่อลื่น เหมาะสำหรับเครื่องจักรที่ต้องการความเที่ยงตรง ความเร็วรอบสูง และการทำงานต่อเนื่อง เช่น Compressor, Turbine, Generator และเครื่องจักรในอุตสาหกรรมปิโตรเคมี

รุ่นที่มีจำหน่าย : RB116-4, RB125-4,RB144-6,RB162-6,RB178-6,RB198-10,RB228-11,RB252-12

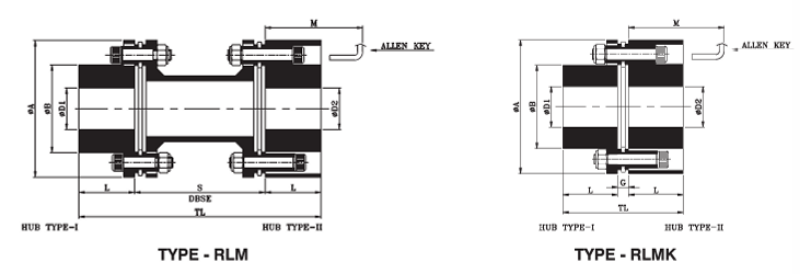

DIMENSIONS

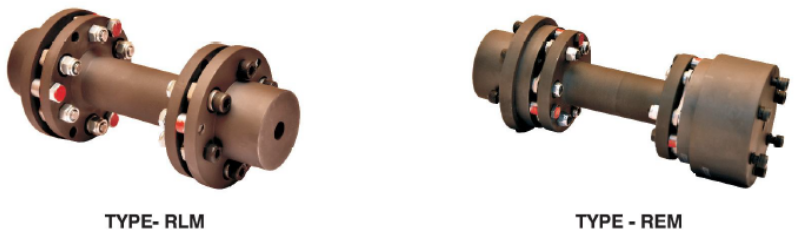

TECHNICAL DATA RLM

Coup. Size	kW at 100 rpm	Tor- que Nm	Max Speed RPM	Bore			Min DBSE ISI	ØA	ØB	L	STD DBSE ISI	TL (STD DBSE)	M	Weight in Kg Approx.		M.I. (MR2) In Kg. m2 Approx.		Tors.Stiff. MNm/rad Approx.
				Min ØD1 & ØD2	Max.
					ØD1 Type I	ØD2 Type II								Min DBSE ISI	Per Mtr. Extra ISI	Min DBSE ISI	Per Mtr. Extra ISI
10	1	95	7500	10	22	25	54	63	35	30	100, 140	160, 200	75	1.2	1.2	0.001	0.001	0.021
35	2.4	229	7000	12	30	38	54	82	45	40	100 140, 180	180, 220, 260	85	2	2.6	0.002	0.001	0.047
95	6.5	621	6000	17	40	50	66	102	57	45		190, 230, 270	95	3.8	6.9	0.006	0.002	0.1
170	12.6	1203	5200	17	52	70	78	128	77	55		210, 250, 290	110	7	6.3	0.017	0.004	0.222
220	20	1910	4800	22	65	80	88	146	94	60		220, 260, 300	120	9.8	9	0.033	0.009	0.381
400	36.3	3466	4400	27	80	100	102	176	115	70	140, 180	280, 320	140	16.8	13.3	0.079	0.021	0.773
520	58.5	5586	4200	32	90	115	114	197	132	90	140,180, 250	320, 360, 430	175	26.5	12.5	0.16	0.032	0.962
1000	74.2	7086	4000	42	105	130	132	225	147	95		330, 370, 440	185	35.4	25.3	0.286	0.065	1.529
1300	108.7	10380	3800	47	115	140	144	250	162	105	180,	390, 460, 510	195	53.8	25	0.501	0.062	1.892
2000	152.2	14534	3700	52	120	155	168	275	178	115	250	410, 480, 530	215	72.7	26.7	0.814	0.104	2.454
2500	196	18717	3600	62	135	165	170	300	190	130	300	440, 510, 560	235	94.5	36.6	1.279	0.143	3.783

TECHNICAL DATA - RLMK

1	Coup. Size	kW at 100 rpm	Tor- que Nm	Max Speed RPM	Bore			ØA	ØB	L	DBSE IGI	TL (STD DBSE)	M	Weight in Kg Approx.	M.I. (MR2) In Kg. m2 Approx.	Tors.Stiff. MNm/rad Approx	Max.Mis-alignment
2					Min ØD1 & ØD2	Max.											Axial	Angular/ disc pack
3						ØD1 Type I	ØD2 Type II										(mm)	(Deg)
4	10	1	95	7500	10	22	25	63	35	30	6.5	66.5	75	0.9	0.00047	0.041	±1	0.75°
5	35	2.4	229	7000	12	30	38	82	45	40	6.5	86.5	85	1.8	0.0017	0.093
6	95	6.5	621	6000	17	40	50	102	57	45	8	98	95	3.2	0.0082	0.248
7	170	12.6	1203	5200	17	52	70	128	77	55	9.5	119.5	110	5.8	0.0143	0.529
8	220	20	1910	4800	22	65	80	146	94	60	12	132	120	8.5	0.0263	0.895
9	400	36.3	3466	4400	27	80	100	176	115	70	13	153	140	14	0.064	1.665
10	520	58.5	5586	4200	32	90	115	197	132	90	14.4	194.5	175	22.2	0.132	2.393	±2
11	1000	74.2	7086	4000	42	105	130	225	147	95	16.2	206.1	185	30.5	0.2311	3.49
12	1300	108.7	10380	3800	47	115	140	250	162	105	19.5	229.4	195	42.7	0.3945	ON REQUEST
13	2000	152.2	14534	3700	52	120	155	275	178	115	21.5	251.5	215	57.3	0.635
14	2500	196	18717	3600	62	135	165	300	190	130	23.5	283.6	235	76.1	1.005
