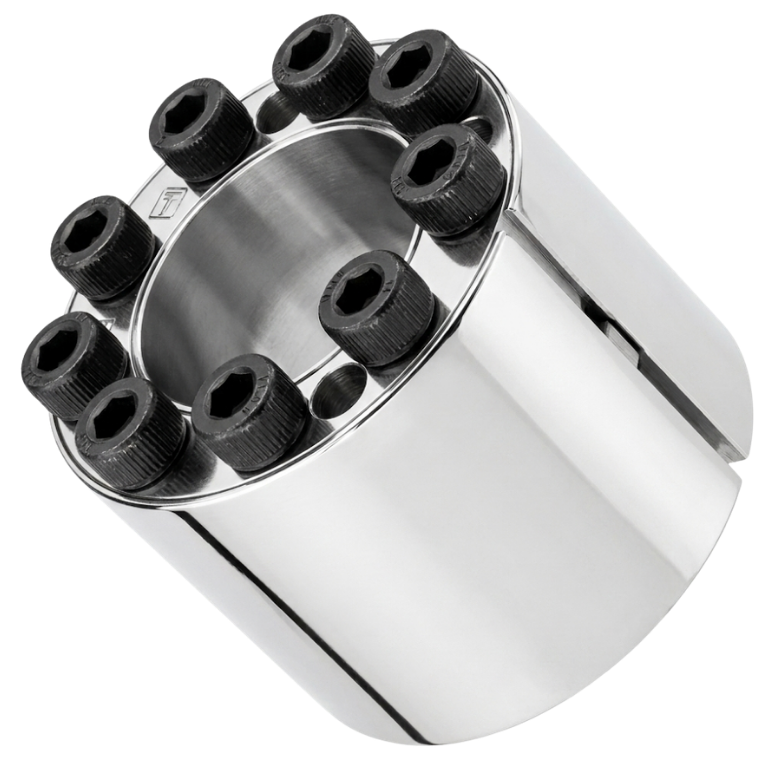

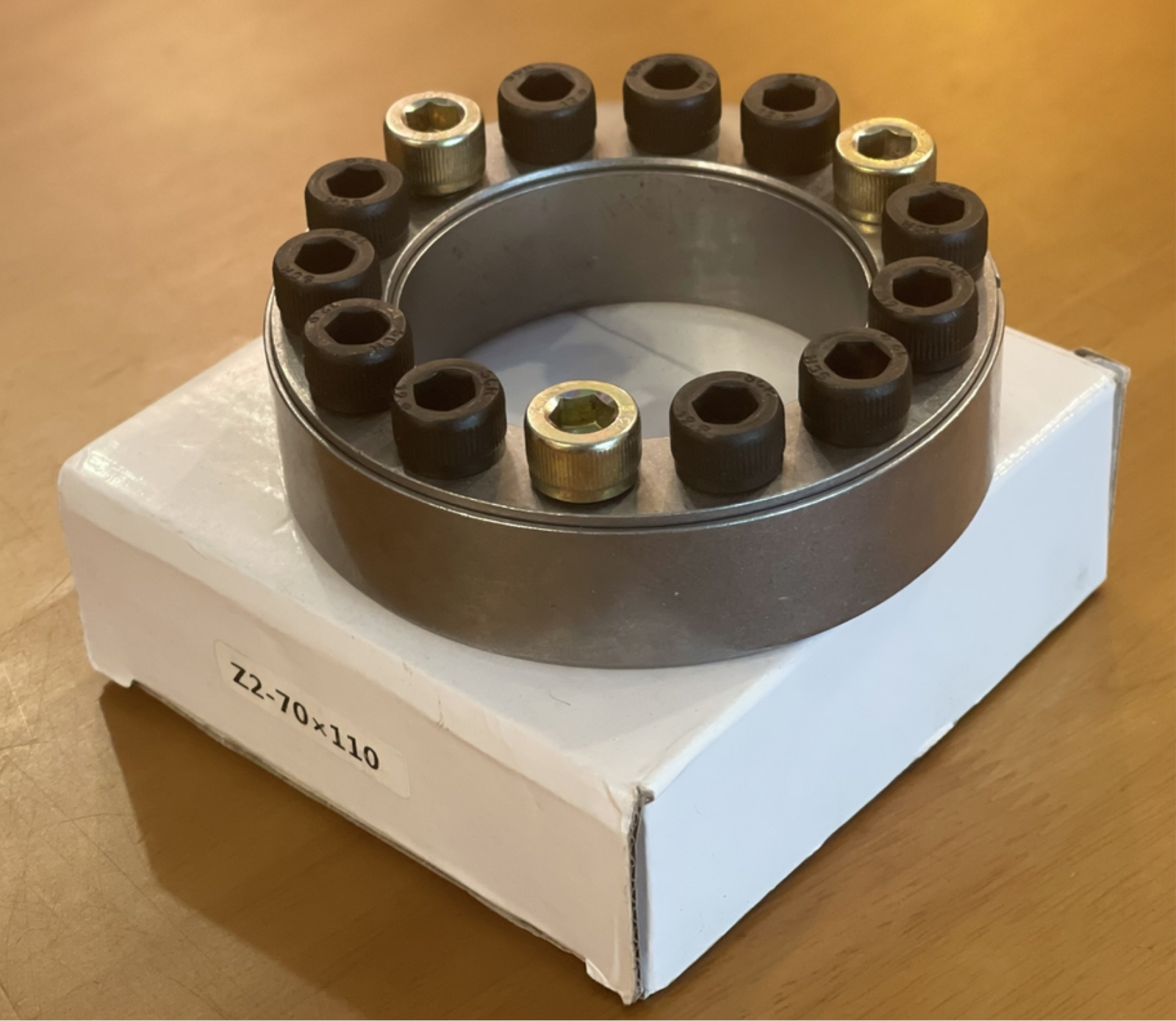

Power Lock (Keyless Locking Device)

Power Lock คืออะไร

Power Lock หรือ Locking Assembly เป็นอุปกรณ์สำหรับยึดเพลากับฮับโดยใช้แรงเสียดทานแทนการใช้ลิ่ม (Keyway) เมื่อขันโบลต์ แหวนเทเปอร์จะสร้างแรงบีบระหว่างเพลากับฮับ ทำให้สามารถถ่ายทอดแรงบิดได้อย่างมั่นคง ลดการคลอน และช่วยให้ถอดประกอบได้ง่ายกว่าระบบ Press Fit

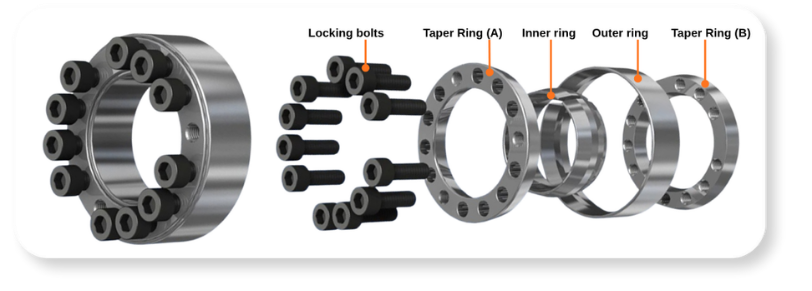

ส่วนประกอบของ Power Lock

• Power Lock ประกอบด้วย

  • Inner Ring
  • Outer Ring
  • Taper Ring
  • Locking Bolt

  เมื่อขันโบลต์ แหวนเทเปอร์จะสร้างแรงบีบทั้งด้านในและด้านนอก ทำให้เพลาและฮับยึดติดกันด้วยแรงเสียดทานอย่างสม่ำเสมอ

จุดเด่นของ Power Lock

• ไม่ต้องทำร่องลิ่ม (Keyless Connection)
• รับแรงบิดได้สูง
• Self-Centering จัดศูนย์อัตโนมัติ
• ติดตั้งและถอดประกอบง่าย
• ลด Downtime ในการซ่อมบำรุง
• ลดการอ่อนตัวของเพลา เพราะไม่มีร่องลิ่ม

Signature Section

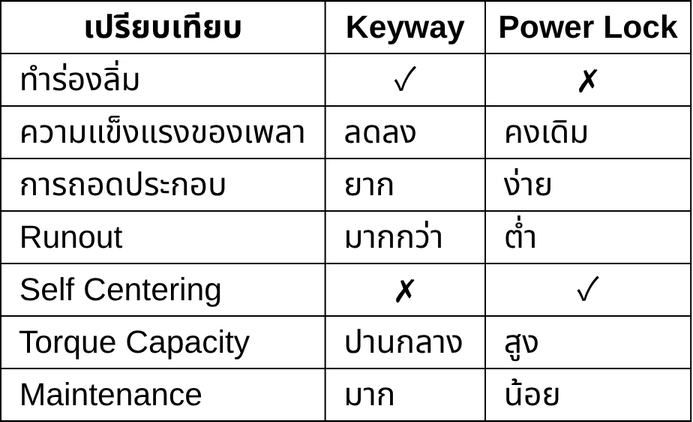

Power Lock ดีกว่า Keyway อย่างไร?

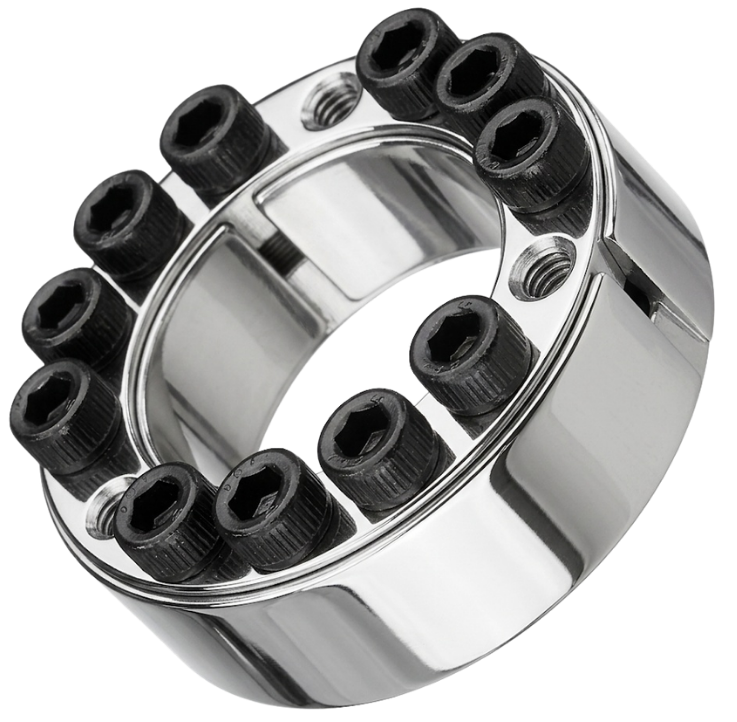

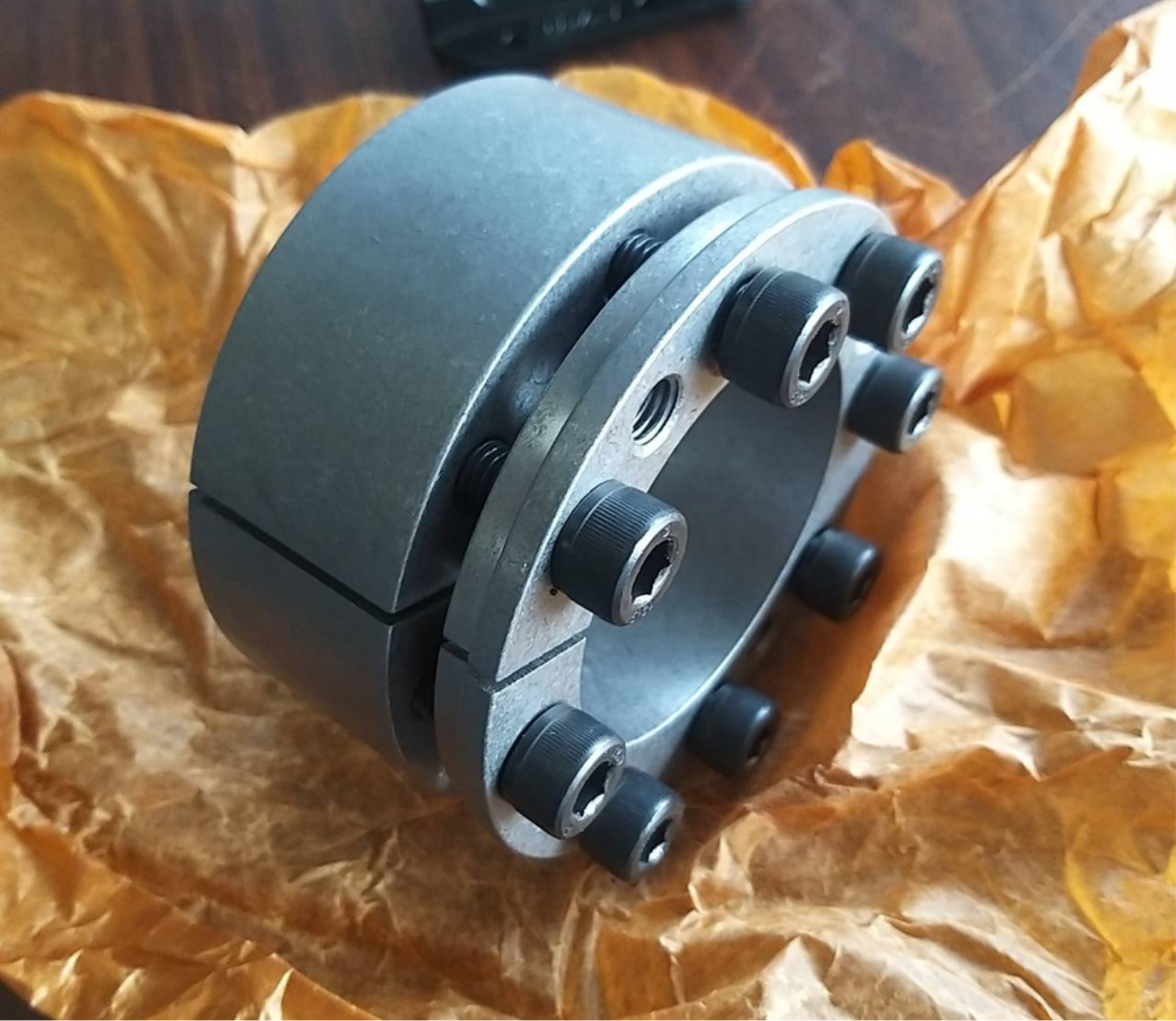

A Series รุ่นมาตรฐานสำหรับงานทั่วไป

Power Lock หรือ Locking Assembly มีหลายรูปแบบ เพื่อรองรับความแตกต่างของขนาดเพลา ขนาดฮับ ค่าแรงบิด พื้นที่ติดตั้ง

A Series รุ่นมาตรฐานสำหรับงานทั่วไป

Power Lock รุ่นมาตรฐาน ใช้งานได้หลากหลาย เหมาะกับ Pulley, Gear, Sprocket และ Coupling ให้การส่งกำลังที่มั่นคง ติดตั้งง่าย และไม่ต้องใช้ร่องลิ่ม

เหมาะสำหรับ

• Pulley
• Gear
• Sprocket
• Coupling
• Conveyor

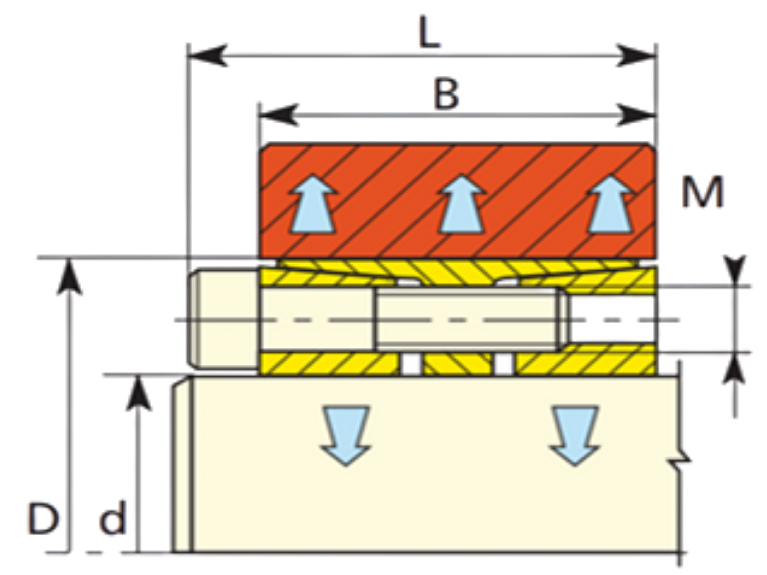

TYPE A										TYPE A
d mm	D mm	B mm	L mm	M mm	TS Nm	T Nm	F kN	P N/mm2		d mm	D mm	B mm	L mm	M mm	TS Nm	T Nm	F kN	P N/mm2
17 18 19	47 47 47	20 20 20	26 26 26	M 6 M 6 M 6	16 16 16	260 280 290	31 31 31	104 104 104		140 150 160	190 200 210	38 38 38	50 50 50	M 12 M 12 M 12	135 135 135	23850 27850 32200	341 371 403	140 145 150
20 22 24	47 47 50	20 20 20	26 26 26	M 6 M 6 M 6	16 16 16	310 340 370	31 31 31	104 104 98		170 180 190	225 235 250	44 44 52	58 58 66	M 14 M 14 M 14	208 208 208	36850 42550 52400	434 473 552	135 141 127
25 28 30	50 55 55	20 20 20	26 26 26	M 6 M 6 M 6	16 16 16	390 650 700	31 46 47	98 133 133		200 220 240	260 285 305	52 56 56	66 72 72	M 14 M 16 M 16	208 312 312	59000 75000 94500	590 682 788	131 127 137
32 35 38	60 60 65	20 20 20	26 26 26	M 6 M 6 M 6	16 16 16	750 820 1100	47 47 58	122 122 141		260 280 300	325 355 375	56 66 66	72 84 84	M 16 M 18 M 18	312 425 425	116000 142000 171500	892 1014 1143	146 127 135
40 42 45	65 75 75	20 24 24	26 32 32	M 6 M 8 M 8	16 40 40	1170 1670 1790	59 80 80	141 145 145		320 340 360	405 425 455	78 78 90	98 98 112	M 20 M 20 M 22	610 610 820	237000 252000 332000	1481 1482 1844	135 129 128
48 50 55	80 80 85	24 24 24	32 32 32	M 8 M 8 M 8	40 40 40	1900 1990 2740	79 80 100	136 136 160		380 400 420	475 495 515	90 90 90	112 112 112	M 22 M 22 M 22	820 820 820	350000 369000 430000	1842 1845 2048	123 118 126
60 65 70	90 95 110	24 24 28	32 32 38	M 8 M 8 M 10	40 40 78	2990 3240 5550	100 100 159	151 143 160		440 460 480	545 565 585	102 102 102	130 130 130	M 24 M 24 M 24	1100 1100 1100	492000 514000 563000	2236 2235 2346	113 109 111
75 80 85	115 120 125	28 28 28	38 38 38	M 10 M 10 M 10	78 78 78	5950 6350 6740	159 159 159	153 146 140		500 520 540	605 630 650	102 102 102	130 130 130	M 24 M 24 M 24	1100 1100 1100	615000 654000 679000	2460 2515 2515	112 110 107
90 95 100	130 135 145	28 28 32	38 38 44	M 10 M 10 M 12	78 78 135	7140 9000 11600	159 189 232	135 156 164		560 580 600	670 690 710	102 102 102	130 130 130	M 24 M 24 M 24	1100 1100 1100	751000 810000 838000	2682 2793 2793	111 112 109
110 120 130	155 165 180	32 32 38	44 44 50	M 12 M 12 M 12	135 135 135	12750 14800 20150	232 247 310	153 153 134		620 640	620 640	102 102	130 130	M 24 M 24	1100 1100	901000 966000	2906 3019	110 111

Download File

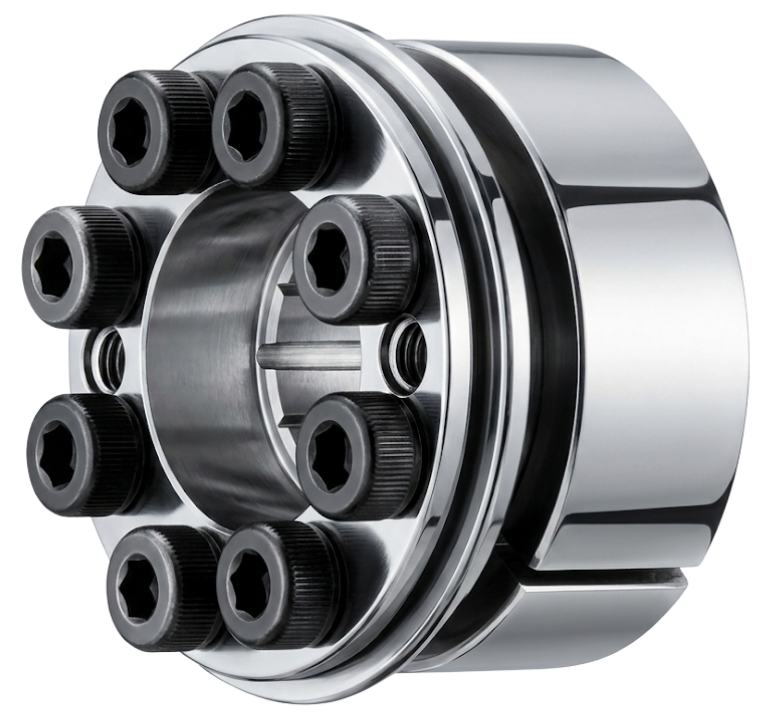

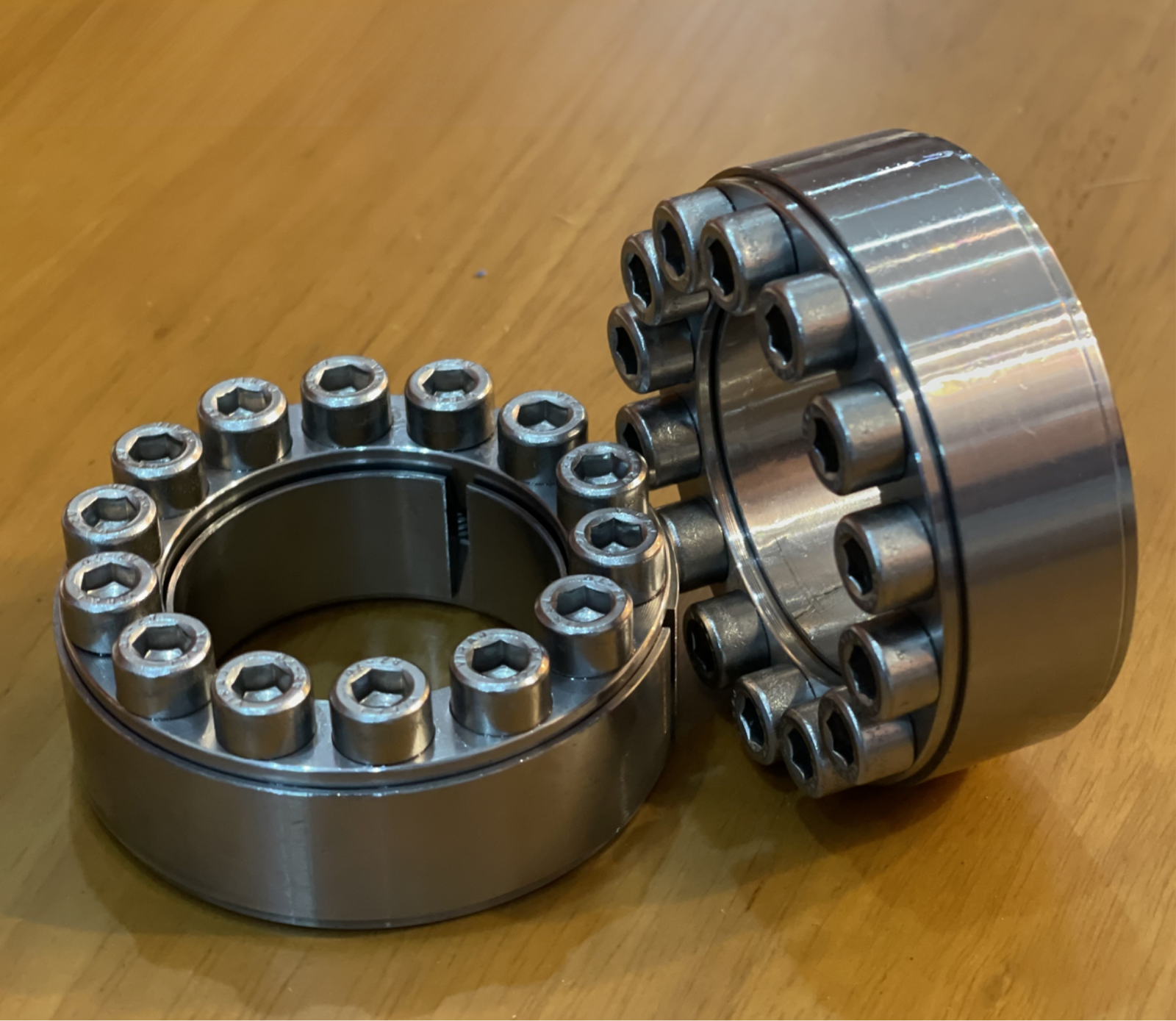

F Series รุ่นแรงบิดสูง

ออกแบบสำหรับงาน Heavy Duty ที่ต้องรับแรงบิดและโหลดกระแทกสูง ให้แรงยึดมากกว่ารุ่นมาตรฐาน เหมาะกับเครื่องจักรขนาดใหญ่

เหมาะสำหรับ

• Crusher
• Mixer
• Heavy Conveyor
• Steel Mill
• Sugar Mill

ใส่ตารางไดเมนชั่น

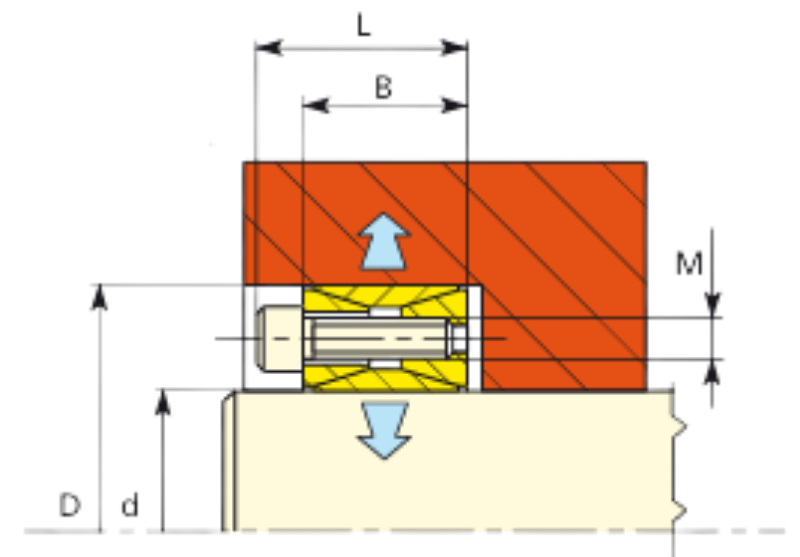

TYPE F										TYPE F
d mm	D mm	B mm	L mm	M mm	TS Nm	T Nm	F kN	P N/mm2		d mm	D mm	B mm	L mm	M mm	TS Nm	T Nm	F kN	P N/mm2
25 28 30	50 55 55	40 40 40	46 46 46	M 6 M 6 M 6	17 17 17	799 895 959	64 64 64	107 107 107		100 110 120	145 155 165	100 100 100	112 112 112	M 12 M 12 M 12	145 145 145	25029 30039 38226	501 546 637	113 115 127
35 38 40	60 65 65	54 54 54	62 62 62	M 6 M 8 M 8	17 41 41	1306 2567 2702	75 135 135	121 121 121		130 140 150	180 190 200	116 116 116	130 130 130	M 14 M 14 M 14	230 230 230	48270 60654 69628	743 866 928	117 129 132
42 45 48	75 75 80	54 54 64	62 62 72	M 8 M 8 M 8	41 41 41	2837 3040 3707	135 135 154	121 121 102		160 170 180	210 225 235	116 148 148	130 164 164	M 14 M 16 M 16	230 360 360	79220 100851 114414	990 1186 1271	134 116 119
50 55 60	80 85 90	64 64 64	72 72 72	M 8 M 8 M 8	41 41 41	3861 4779 5793	154 174 193	102 108 113		190 200 220	250 260 285	148 148 148	164 164 164	M 16 M 16 M 16	360 360 360	128814 135594 167805	1356 1356 1526	119 115 118
65 70 75	95 110 115	64 78 78	72 88 88	M 8 M 10 M 10	41 83 83	6276 10951 11733	193 313 313	107 120 115		240 260 280	305 325 355	150 150 177	166 166 197	M 16 M 16 M 20	360 360 690	195100 221930 314194	1626 1707 2244	131 129 131
80 85 90	120 125 130	78 78 78	88 88 88	M 10 M 10 M 10	83 83 83	13768 15959 16898	344 376 376	121 127 122		300 320 340	375 405 425	177 177 177	197 197 197	M 20 M 20 M 20	690 690 690	374042 418936 466307	2494 2618 2743	138 134 134
95	135	78	88	M 10	83	17837	376	117

Download File

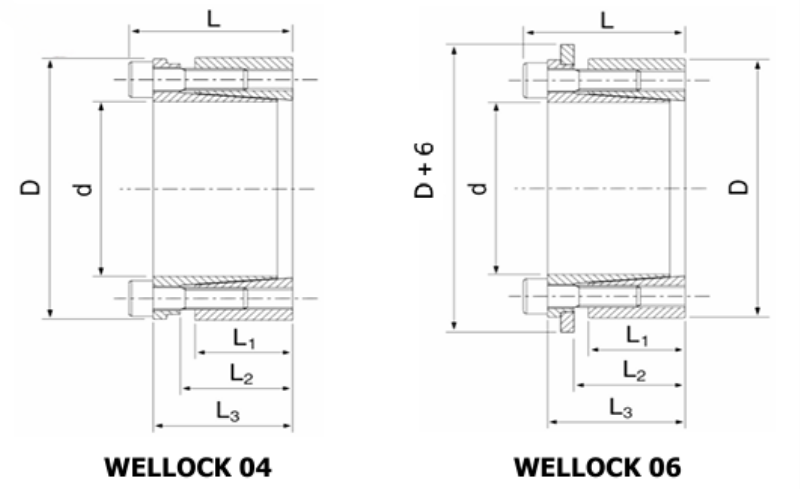

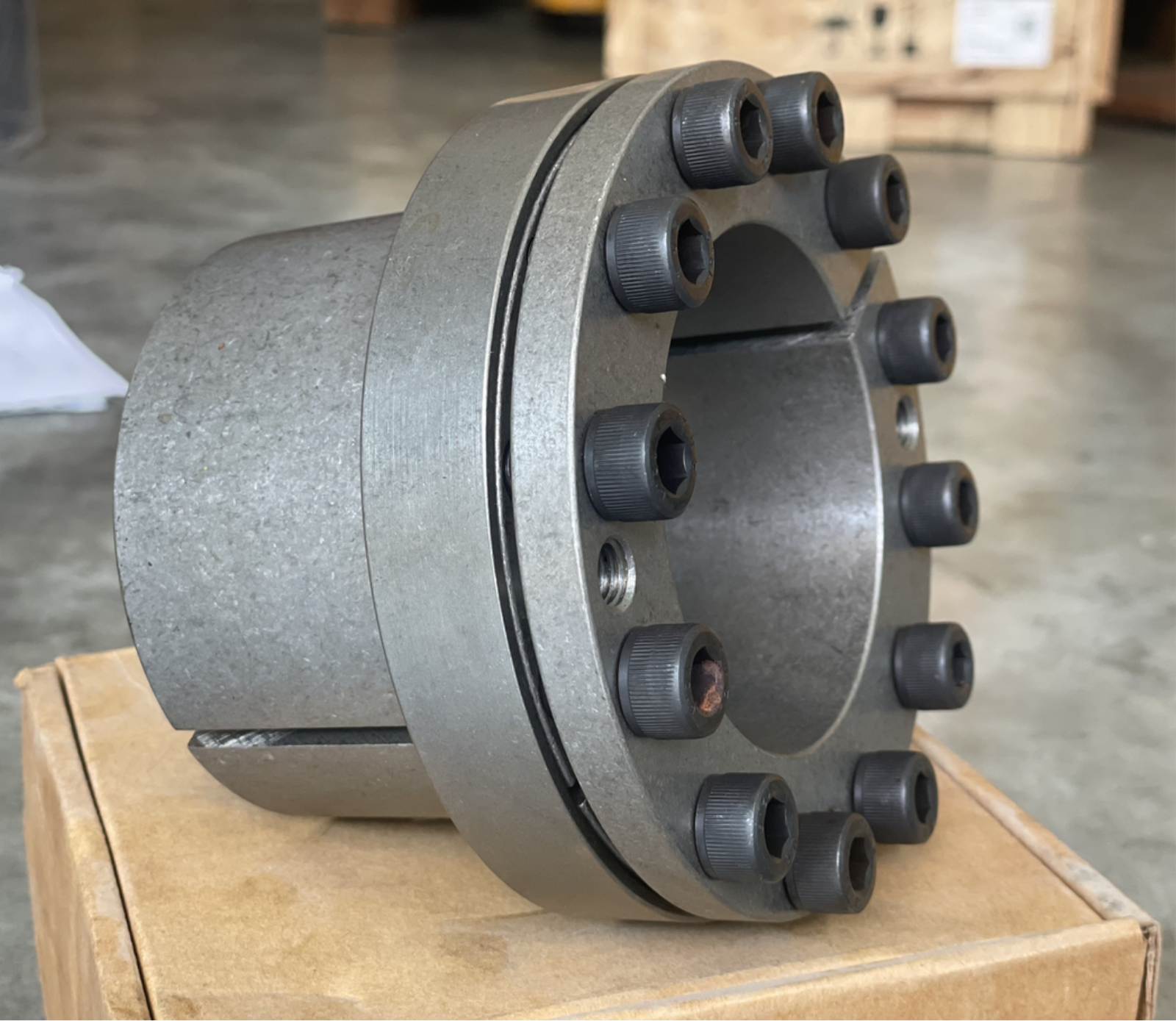

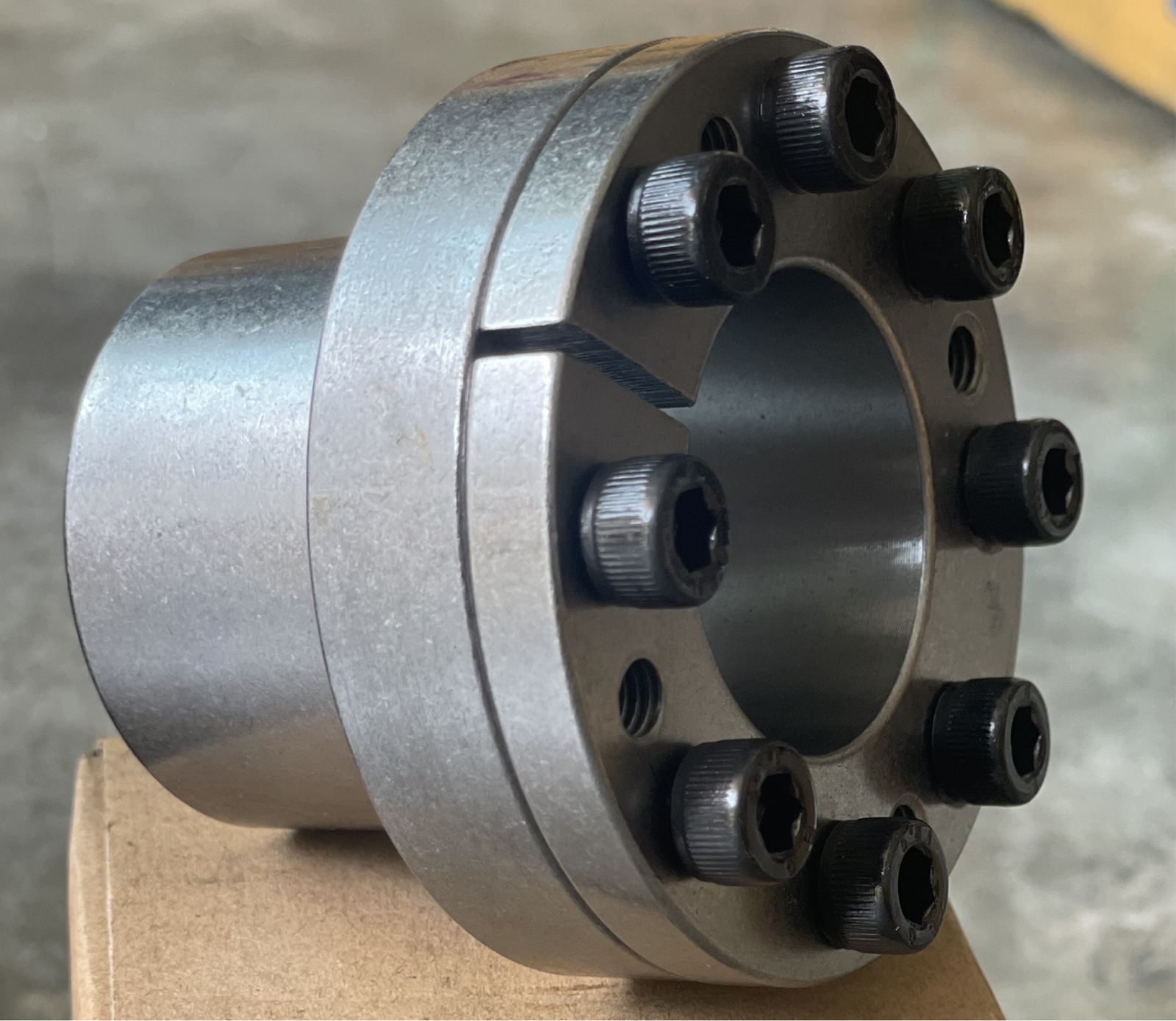

WELLOCK 04 / 06 Series รุ่นติดตั้งได้ทั้ง Flange และ Straight Type

รองรับการติดตั้งได้หลายรูปแบบ ช่วยให้ปรับตำแหน่งฮับได้ง่าย เหมาะกับเครื่องจักรที่มีข้อจำกัดด้านพื้นที่หรือการออกแบบ

เหมาะสำหรับ

• Automation
• Packaging
• Conveyor
• Printing Machine

Dimensions d mm	D mm	L1 mm	L2 mm	L3 mm	L mm	Transmission		Shaft P N/mm2	Hub P1 N/mm2	Looking Screw DIN 912 - 12.9			Weight Kg
						Axial Force Ft kN	Torque Mt Nm			Qty.	Size	Tightening Torque Ts Nm
19	47	26	31	39	45	37	350	228	98	4	M6x25	17	0.4
20	47	26	31	39	45	39	390	231	100	4	M6x25	17	0.4
22	47	26	31	39	45	40	440	220	95	4	M6x25	17	0.4
24	50	26	31	39	45	57	680	241	115	6	M6x25	17	0.5
25	50	26	31	39	45	52	654	230	105	6	M6x25	17	0.4
28	55	26	31	39	45	53	740	220	110	6	M6x25	17	0.5
30	55	26	31	39	45	53	790	200	120	6	M6x25	17	0.5
32	60	26	31	39	45	71	1130	230	114	8	M6x25	17	0.6
35	60	26	31	39	45	70	1230	200	119	8	M6x25	17	0.6
38	65	26	31	39	45	70	1325	210	124	8	M6x25	17	0.7
40	65	26	31	39	45	70	1400	200	125	8	M6x25	17	0.6
42	75	30	36	47	55	94	1982	236	140	6	M8x30	41	1.1
45	75	30	36	47	55	94	2123	236	140	6	M8x30	41	1
48	80	30	36	47	55	94	2265	218	135	6	M8x30	41	1.2
50	80	30	36	47	55	94	2359	218	135	6	M8x30	41	1.1
55	85	30	36	47	55	126	3458	223	145	8	M8x30	41	1.2
60	90	30	36	47	55	126	3772	198	157	8	M8x30	41	1.3
65	95	30	36	47	55	126	4087	213	140	8	M8x30	41	1.4
70	110	40	46	57	67	204	7136	225	143	8	M10x35	83	2.5
75	115	40	46	62	72	204	7645	210	138	8	M10x35	83	2.9
80	120	40	46	62	72	204	8155	200	130	8	M10x35	83	3
85	125	40	46	62	72	255	10831	210	145	10	M10x35	83	3.2
90	130	40	46	62	72	255	11469	200	138	10	M10x35	83	3.3
95	135	40	46	62	72	255	12106	210	148	10	M10x35	83	3.5
100	145	46	52	77	89	314	15700	216	148	8	M12x45	145	5.2
110	155	46	52	77	89	313	17200	196	139	8	M12x45	145	5.6
120	165	46	52	77	89	375	22500	216	156	10	M12x45	145	6
130	180	46	52	77	89	445	28931	196	140	12	M12x45	145	7.3
140	190	51	59	84	90	440	30800	196	145	8	M14x45	230	8.5
150	200	51	59	84	90	504	37817	205	153	10	M14x45	230	9
160	210	51	59	84	90	506	40500	205	155	10	M14x45	230	9.5
170	225	51	59	84	90	605	51426	163	123	12	M14x45	230	11.2
180	235	51	59	84	90	605	54451	160	120	12	M14x45	230	11.7

Download File

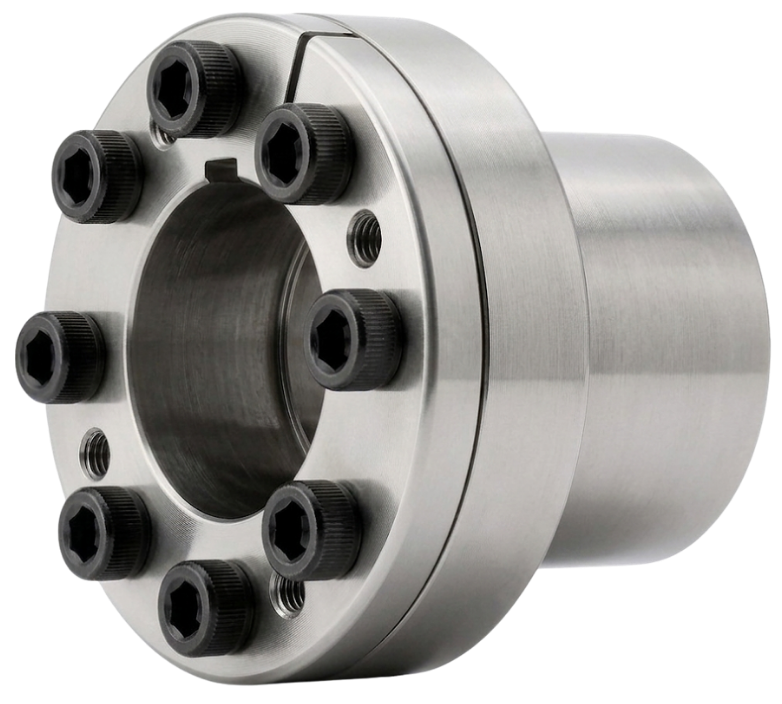

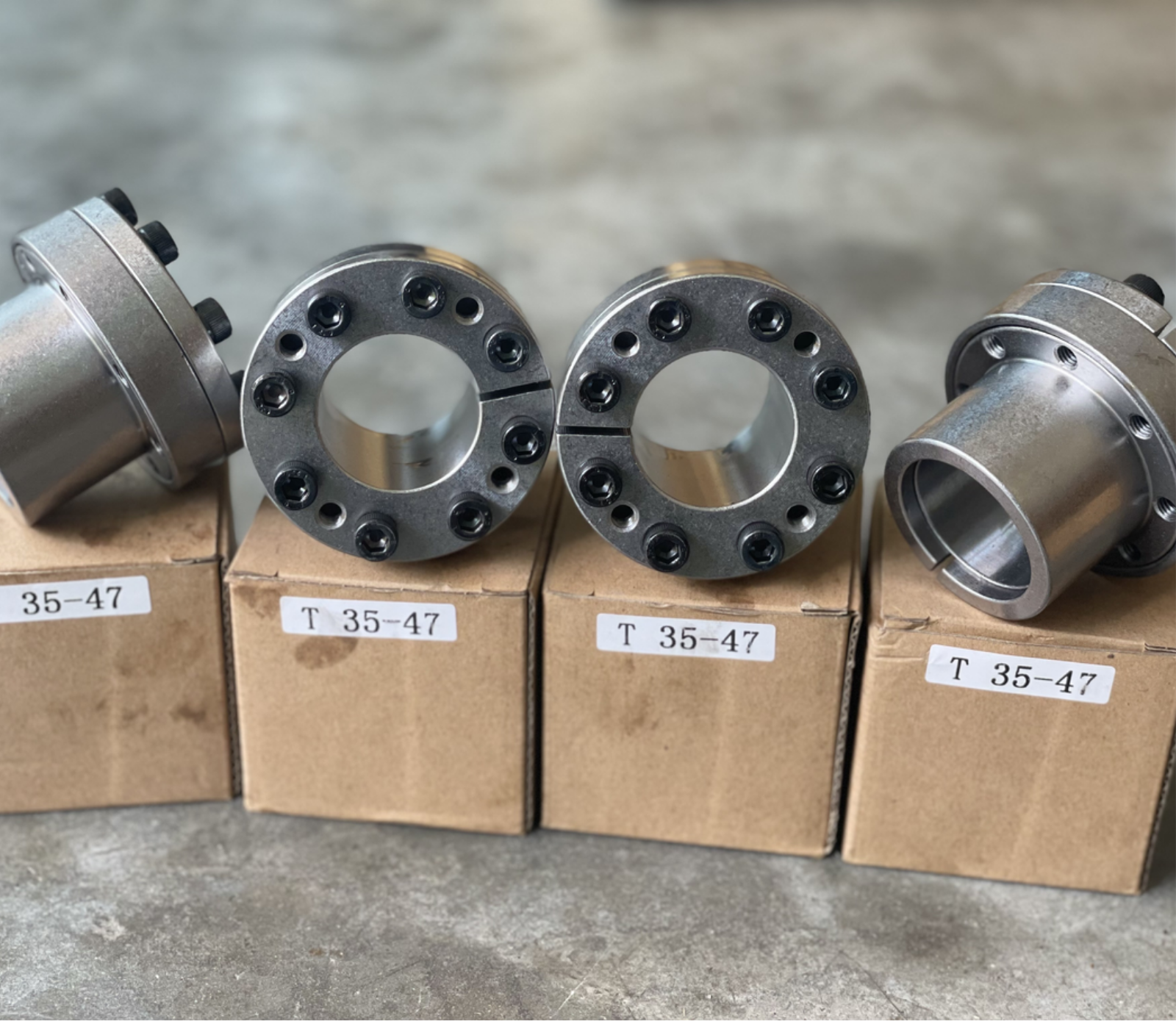

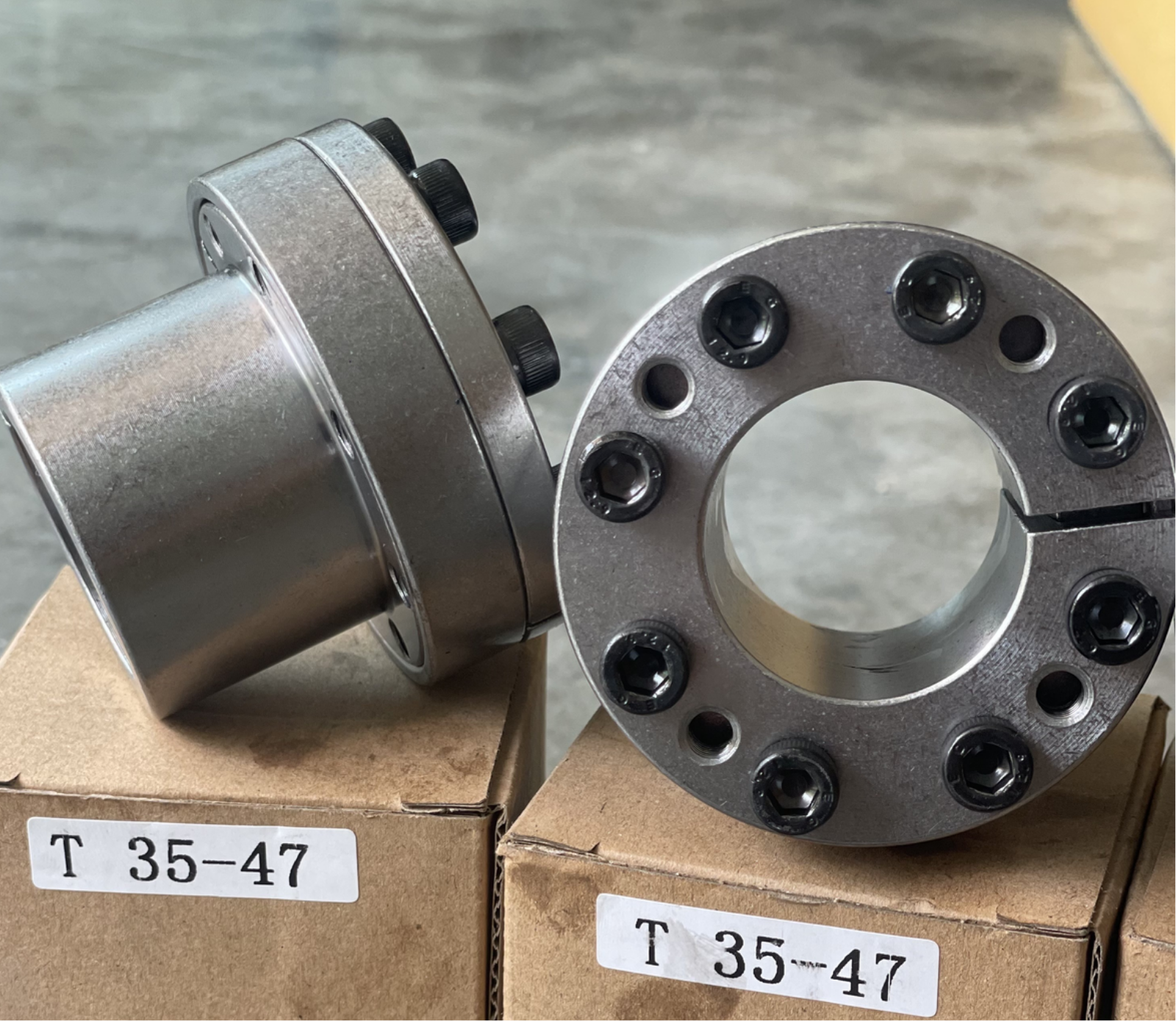

TF Series รุ่นสำหรับฮับขนาดเล็ก

ออกแบบให้ใช้กับฮับที่มีพื้นที่จำกัด มีขนาดกะทัดรัด น้ำหนักเบา และช่วยจัดศูนย์ได้อย่างแม่นยำ

เหมาะสำหรับ

• Timing Pulley
• Servo Drive
• Automation
• Compact Machine

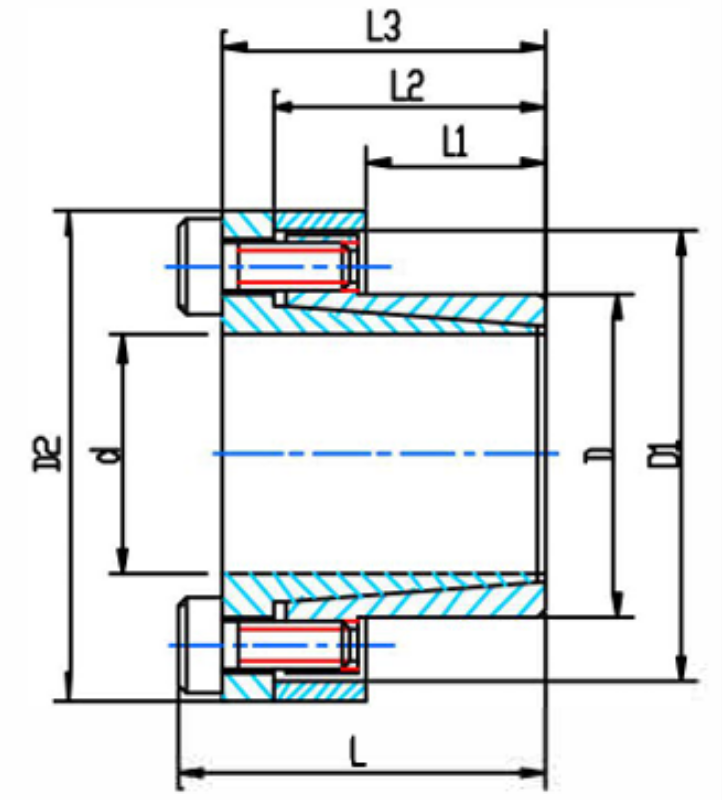

Dimensions								Transimission		Contact Pressure	Locking Screws Din 912 - 12.9
								Axial Force	Torque	Pf N/mm2	Qty.	Size	Tightening Torque
Ød mm	ØD mm	L1 mm	L2 mm	L3 mm	L mm	D2 mm	D1 mm	Ft KN	Mt KN.M				MA Nm
6	14	10	18.5	21	24	25	23	4.2	0.012	185	3	M 3x8	2.2
7	15	12	22	25	29	27	24	7.4	0.025	235	3	M 4x10	4.9
8	15	12	22	25	29	27	24	7.4	0.029	205	3	M 4x10	4.9
9	16	14	23	26	30	32	25	9.4	0.044	205	3	M 4x10	4.9
10	16	14	23	26	30	32	24	9.8	0.049	185	4	M 4x10	4.9
11	18	14	23	26	30	32	28	9.8	0.053	170	4	M 4x10	4.9
12	18	14	23	26	30	32	28	9.8	0.058	160	4	M 4x10	4.9
13	23	14	23	26	30	38	33	9.8	0.063	140	4	M 4x10	4.9
14	23	14	23	26	30	38	33	9.8	0.068	130	4	M 4x10	4.9
15	24	16	29	36	42	45	40	17	0.127	185	3	M 6x15	17
16	24	16	29	36	42	45	40	17	0.136	175	3	M 6x15	17
17	26	18	31	38	44	47	42	22	0.18	190	4	M 6x15	17
18	26	18	31	38	44	47	42	22	0.2	180	4	M 6x15	17
19	27	18	31	38	44	49	43	22	0.21	170	4	M 6x15	17
20	28	18	31	38	44	50	44	22	0.22	160	4	M 6x15	17
22	32	25	38	45	51	54	48	22	0.25	115	4	M 6x15	17
24	34	25	38	45	51	56	50	22	0.27	105	4	M 6x15	17
25	34	25	38	45	51	56	50	22	0.28	100	4	M 6x15	17
28	39	25	38	45	51	61	55	22	0.31	90	4	M 6x15	17
30	41	25	38	45	51	62	57	22	0.34	85	4	M 6x15	17
32	43	25	38	45	51	65	59	22	0.36	80	4	M 6x15	17
35	47	32	45	52	58	69	62	45	0.79	105	8	M 6x15	17
38	50	32	45	52	58	72	66	45	0.86	100	8	M 6x15	17
40	53	32	45	52	58	75	69	45	0.9	95	8	M 6x15	17
42	55	32	45	52	58	78	71	45	0.95	90	8	M 6x15	17
45	59	45	62	70	78	86	80	84	1.89	110	8	M 8x18	41
48	62	45	62	70	78	87	81	84	2.01	105	8	M 8x18	41
50	65	45	62	70	78	92	86	84	2.1	100	8	M 8x18	41
55	71	55	72	80	88	98	92	94	2.6	85	9	M 8x18	41
60	77	55	72	80	88	104	98	94	2.84	75	9	M 8x18	41
65	84	55	72	80	88	111	105	94	3.07	70	9	M 8x18	41
70	90	65	86	96	106	119	113	150	5.25	90	9	M 10x25	83
75	95	65	86	96	106	126	119	150	5.6	80	9	M 10x25	83
80	100	65	86	96	106	131	125	200	8.02	100	12	M 10x25	83
85	106	65	86	96	106	137	131	200	8.5	85	12	M 10x25	83
90	112	65	86	96	106	144	137	200	9	90	12	M 10x25	83
95	120	65	86	96	106	149	142	230	11	100	12	M 10x25	83
100	125	65	86	96	106	154	147	300	15	120	12	M 10x25	83
110	140	90	114	128	140	180	172	290	16	80	12	M 12x30	145
120	155	90	114	128	140	198	187	290	17.5	70	12	M 12x30	145
130	165	90	144	128	140	208	197	384	25	90	16	M 12x30	145

Download File

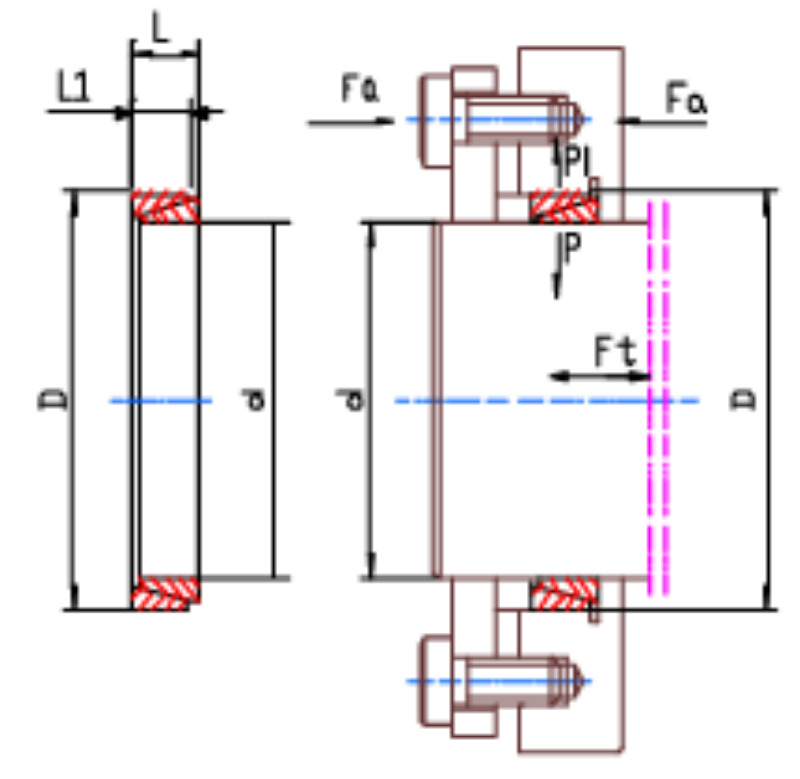

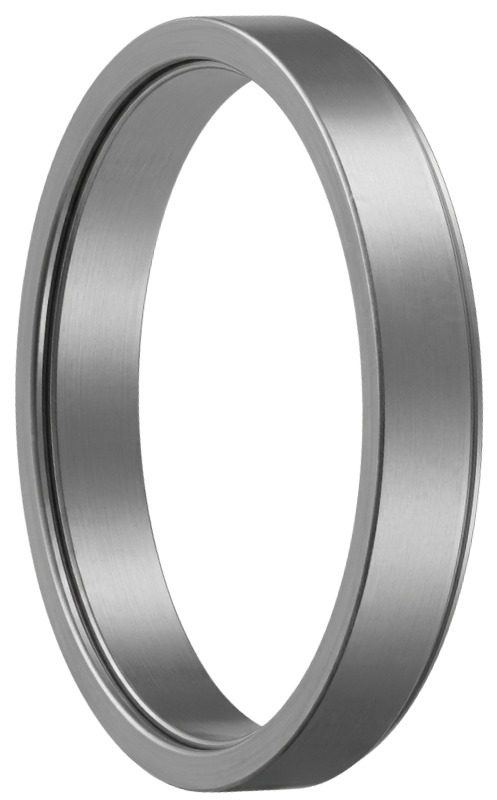

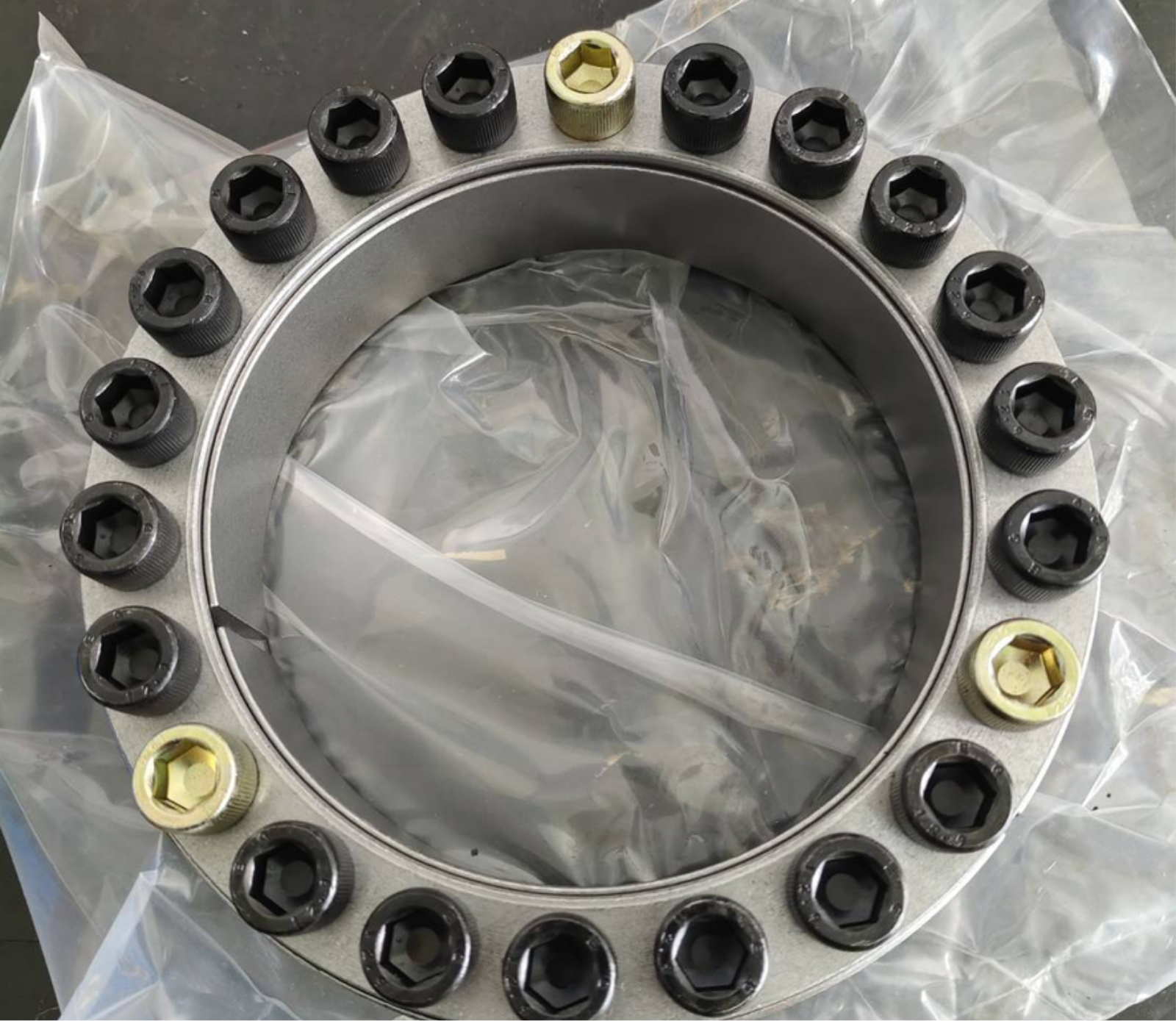

WELLOCK 03 Series รุ่นประหยัดพื้นที่

Power Lock แบบ Low Profile ใช้พื้นที่ติดตั้งน้อย เหมาะกับฮับที่มีหน้ากว้างจำกัด และเครื่องจักรที่ต้องการโครงสร้างกะทัดรัด

เหมาะสำหรับ

• Thin Pulley
• Small Gear
• Packaging Machine
• Light Conveyor

Dimensions				RATED LOAD Pf = 100 N/mm2
Ød mm	ØD mm	L mm	L1 mm	Ft KN	Mt KN.M
10	13	4.5	3.7	1.4	0.007
12	15	4.5	3.7	1.7	0.01
13	16	4.5	3.7	1.8	0.012
14	18	6.3	5.3	2.8	0.02
15	19	6.3	5.3	3.0	0.023
16	20	6.3	5.3	3.2	0.026
17	21	6.3	5.3	3.4	0.029
18	22	6.3	5.3	3.6	0.033
19	24	6.3	5.3	3.8	0.036
20	25	6.3	5.3	4.0	0.04
22	26	6.3	5.3	4.5	0.05
24	28	6.3	5.3	4.8	0.058
25	30	6.3	5.3	5.0	0.06
28	32	6.3	5.3	5.6	0.078
30	35	6.3	5.3	6.0	0.09
32	36	6.3	5.3	6.4	0.102
35	40	7.0	6.0	7.9	0.139
36	42	7.0	6.0	8.1	0.147
38	44	7.0	6.0	8.6	0.163
40	45	8.0	6.6	9.9	0.20
42	48	8.0	6.6	10.5	0.22
45	52	10.0	8.6	14.6	0.33
48	55	10.0	8.6	15.6	0.38
50	57	10.0	8.6	16.2	0.40
55	62	10.0	8.6	17.8	0.49
56	64	12.0	10.4	22.0	0.62
60	68	12.0	10.4	23.5	0.70
63	71	12.0	10.4	25.5	0.83
65	73	12.0	10.4	25.6	0.93
70	79	14.0	12.2	32.0	1.12
71	80	14.0	12.2	32.7	1.16
75	84	14.0	12.2	34.4	1.29
80	91	17.0	15.0	45.0	1.81
85	96	17.0	15.0	48.0	2.04
90	101	17.0	15.0	51.0	2.29
95	106	17.0	15.0	54.0	2.55
100	114	21.0	18.7	70.0	3.50
105	119	21.0	18.7	73.2	3.82
110	124	21.0	18.7	77.0	4.25
120	134	21.0	18.7	84.0	5.05
125	139	21.0	18.7	92.0	5.75
130	148	28.0	25.3	124.0	8.05
140	158	28.0	25.3	134.0	9.35
150	168	28.0	25.3	143.0	10.70
160	178	28.0	25.3	152.5	12.20
170	191	33.0	30.0	192.0	16.30
180	201	33.0	30.0	204.0	18.30

Download File

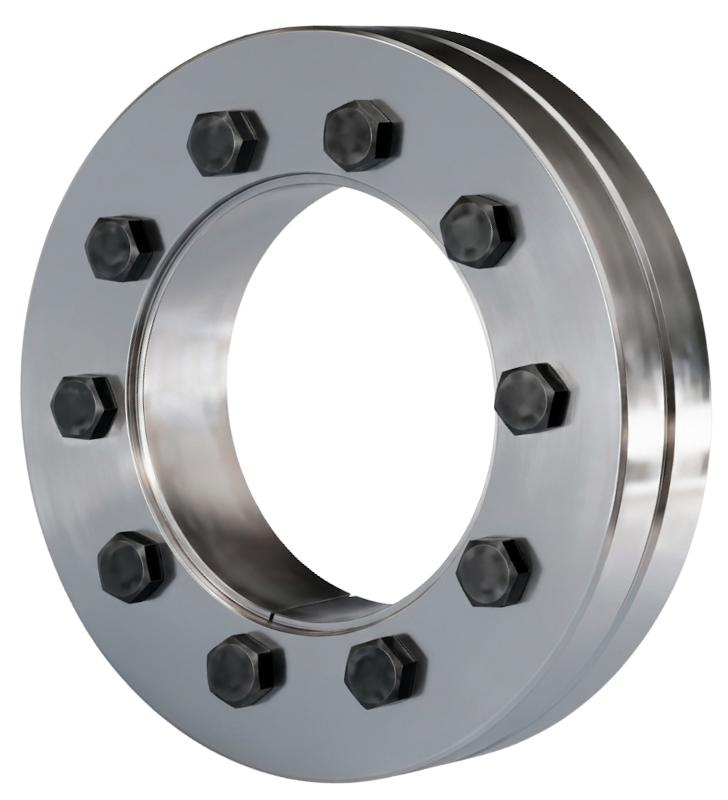

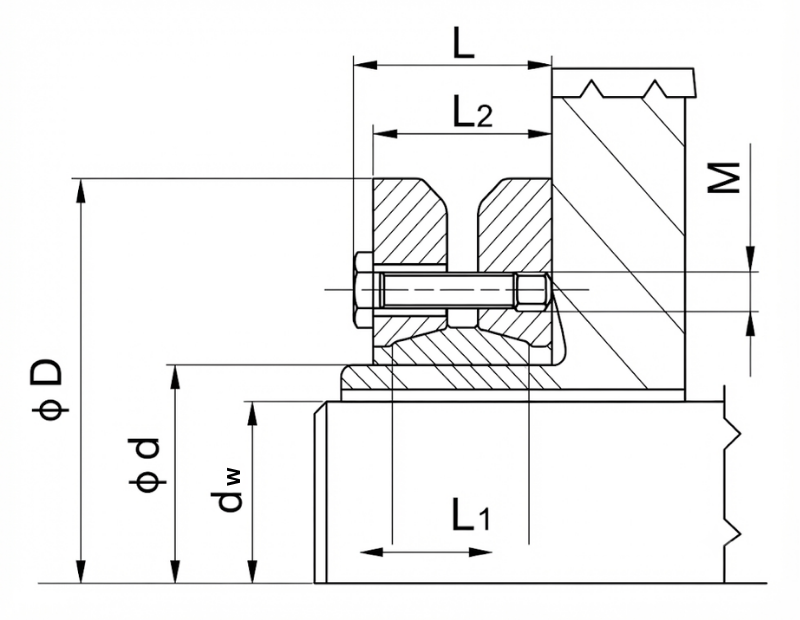

Shrink Disc Series สำหรับ Hollow Shaft

ใช้ยึดเพลากลวง (Hollow Shaft) กับเพลาตัน โดยติดตั้งจากภายนอก ไม่ต้องใช้ลิ่ม เหมาะกับ Hollow Shaft Gearbox และ Shaft Mounted Reducer

เหมาะสำหรับ

• Hollow Shaft Gearbox
• Bucket Elevator
• Crusher
• Mixer
• Conveyor

Dimensions							Transimission		Contact Pressure	Locking Screw DIN 931-10.9
							Axial Force	Torque	Shaft	Size	Qty.	Tightening Torque	kg
Ød mm	ØD mm	dw mm	L1 mm	L2 mm	L mm	c(dw-d1) mm	Ft KN	Mt KN.M	P N/mm2			Nm
24	50	19 20 21	14	19.5	23	0.017	15.0 18.5 21.0	162 200 238	272	6	M5x18	4.9	0.2
30	60	24 25 26	16	21.5	25	0.017	15.7 23.7 26.7	285 323 361	221	7	M5x18	4.9	0.3
36	72	28 30 31	18	23.5	27.5	0.032	27.0 38.0 43.0	418 542 599	292	5	M6x20	11.8	0.4
44	80	32 35 36	20	25.5	29.5	0.032	44.0 49.0 54.0	589 741 817	301	7	M6x20	11.8	0.6
50	90	38 40 42	22	27.5	31.5	0.032	48.8 58.8 69.0	893 1102 1311	275	8	M6x25	11.8	6.8
55	100	42 45 48	23	30.5	34.5	0.032	48.0 61.7 77.0	1102 1444 1786	239	8	M6x25	11.8	1.1
62	110	48 50 52	23	30.5	34.5	0.048	69.0 80.9 90.0	1758 2090 2280	265	10	M6x25	11.8	1.2
68	115	50 55 60	23	30.5	34.5	0.048	71.2 80.9 95.7	1900 2375 2993	242	10	M6x25	11.8	1.4
75	138	55 60 65	25	32.5	37.8	0.048	94.4 111.0 126.0	2375 3040 3753	259	7	M8x30	29.4	1.2
80	145	60 65 70	25	32.5	37.8	0.048	99.3 115.0 130.0	3040 3705 4370	243	7	M8x30	29.4	1.9
90	155	65 70 75	30	39	44.3	0.048	141.0 160.0 178.0	4513 5700 6888	257	10	M8x35	29.4	3.3
100	170	70 75 80	34	44	49.3	0.048	163.0 182.0 202.0	6555 7125 8550	245	12	M8x35	29.4	4.7
110	185	75 80 85	39	50	56.4	0.048	185.0 207.0 221.0	6840 8550 10260	232	9	M10x40	57.8	5.9
125	215	85 90 95	42	54	60.4	0.069	240.0 262.0 285.0	10450 12350 14250	253	12	M10x40	57.8	8.3
140	230	95 100 105	46	60.5	68	0.069	308.0 331.0 357.0	14345 16720 19095	251	10	M12x45	98	10
155	265	105 110 115	50	64.5	72	0.069	366.0 392.0 417.0	20900 23750 26600	250	12	M12x50	98	15
165	290	115 120 125	56	71	81	0.069	513.0 544.0 564.0	29450 33250 37050	263	8	M16x55	245	22
175	300	125 130 135	56	71	81	0.079	576.0 630.0 666.0	34200 38950 45000	248	8	M16x55	250	22

Download File

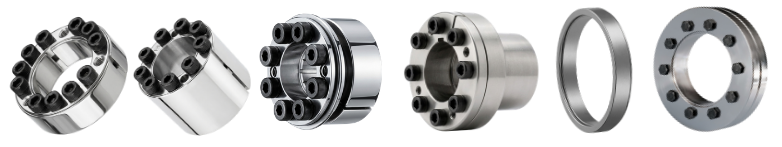

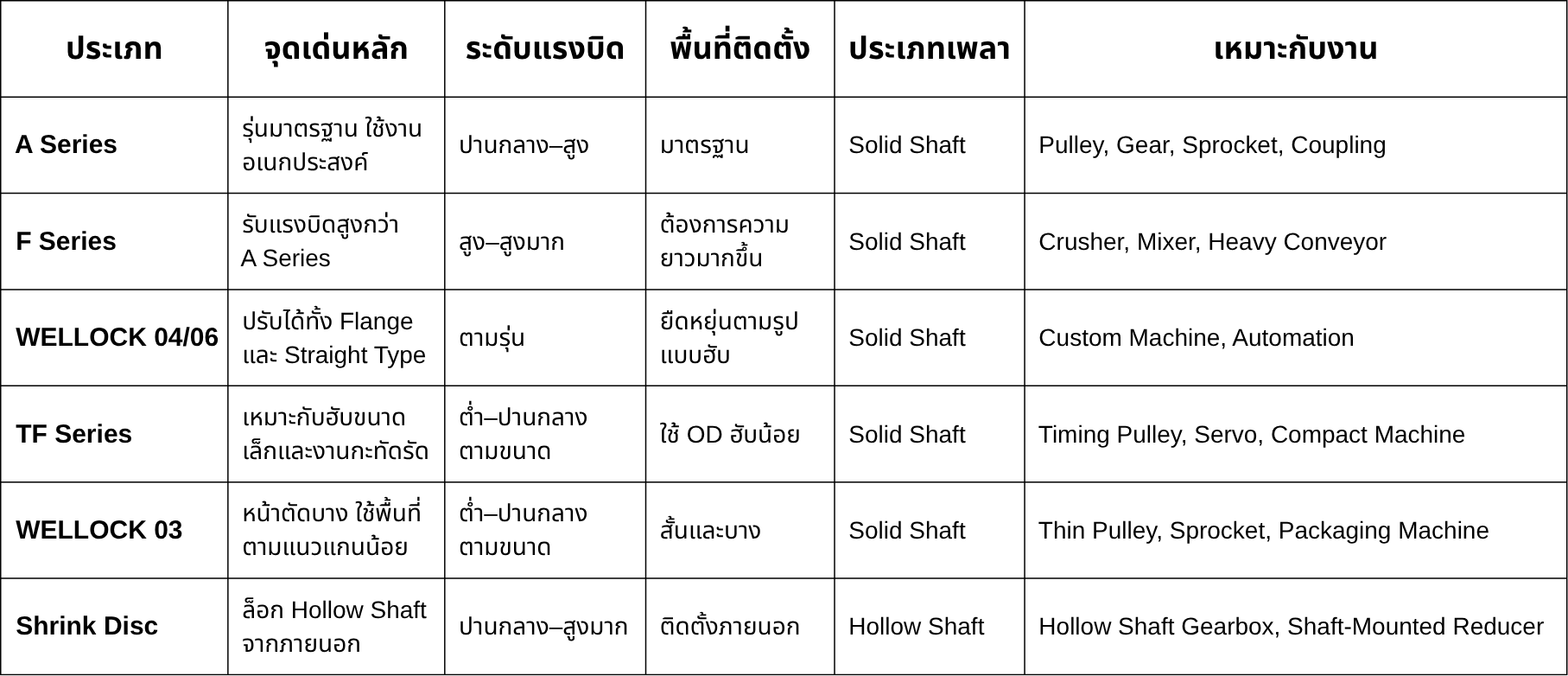

ตารางเปรียบเทียบ Power Lock ทั้ง 6 รุ่น

ระดับแรงบิดในตารางเป็นเพียงการเปรียบเทียบลักษณะของผลิตภัณฑ์ ไม่สามารถใช้แทน Torque Capacity ในแค็ตตาล็อกได้ การเลือกจริงต้องตรวจสอบเป็นรายขนาด

วิธีเลือก Power Lock

ก่อนเลือก Power Lock ควรทราบข้อมูลดังต่อไปนี้

• ขนาดเพลา (Shaft Diameter)
• ขนาดรูฮับ (Hub Bore)
• Torque
• ความเร็วรอบ (RPM)
• วัสดุของเพลาและฮับ
• สภาพการใช้งาน

ทีมงาน The Winner Part พร้อมช่วยเลือก Series และขนาดที่เหมาะสมกับเครื่องจักรของคุณ

วิธีติดตั้ง

การติดตั้ง Power Lock ควรทำตามขั้นตอนของผู้ผลิต โดยใช้ Torque Wrench และขันโบลต์แบบสลับตำแหน่ง เพื่อให้แรงกดกระจายอย่างสม่ำเสมอ

ข้อควรระวัง

• ใช้ Torque Wrench ทุกครั้ง

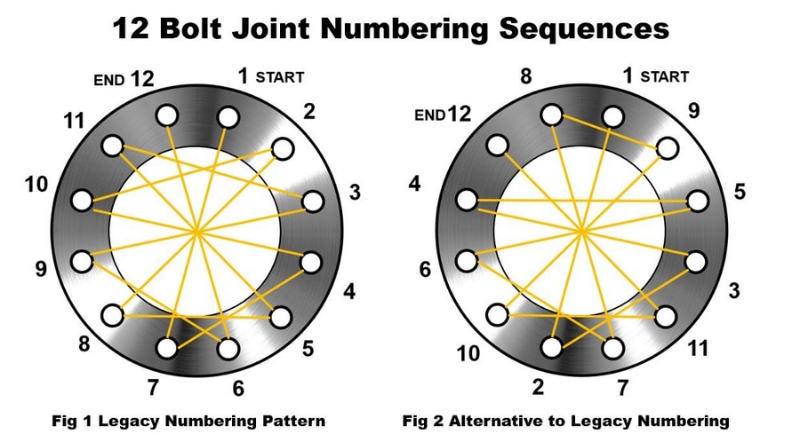

• ขันโบลต์ตามลำดับ
• ทำความสะอาดผิวเพลาและฮับก่อนติดตั้ง
• ห้ามใช้โบลต์ที่ไม่ได้มาตรฐาน
• ตรวจสอบแรงขันหลังเดินเครื่อง

ขอใบเสนอราคา

กำลังมองหา Power Lock (Keyless Locking Device) ที่เหมาะกับเครื่องจักรของคุณอยู่หรือไม่?

ทีมวิศวกรของ The Winner Part พร้อมช่วยเลือกขนาดและรุ่นที่เหมาะสมกับการใช้งาน เพื่อให้สามารถถ่ายทอดแรงบิดได้อย่างมีประสิทธิภาพ และลดปัญหาการลื่นของเพลาในระยะยาว

กรุณาแจ้งข้อมูลดังต่อไปนี้

• ขนาดเพลา (Shaft Diameter)
• ขนาดรูฮับ (Hub Bore)
• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วรอบ (RPM)
• ค่าแรงบิด (Torque) (ถ้ามี)
• ประเภทเครื่องจักร เช่น Pulley, Gear, Sprocket, Coupling หรือ Hollow Shaft Gearbox
• ยี่ห้อและรุ่นเดิม (ถ้ามี)
• จำนวนที่ต้องการ
• รูปถ่ายสินค้า หรือ Drawing (ถ้ามี)

หากไม่ทราบรายละเอียดทั้งหมด ไม่ต้องกังวล เพียงส่งรูปสินค้า หรือแจ้งลักษณะการใช้งาน ทีมงานของเรายินดีช่วยตรวจสอบและแนะนำรุ่นที่เหมาะสมให้ฟรี

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
