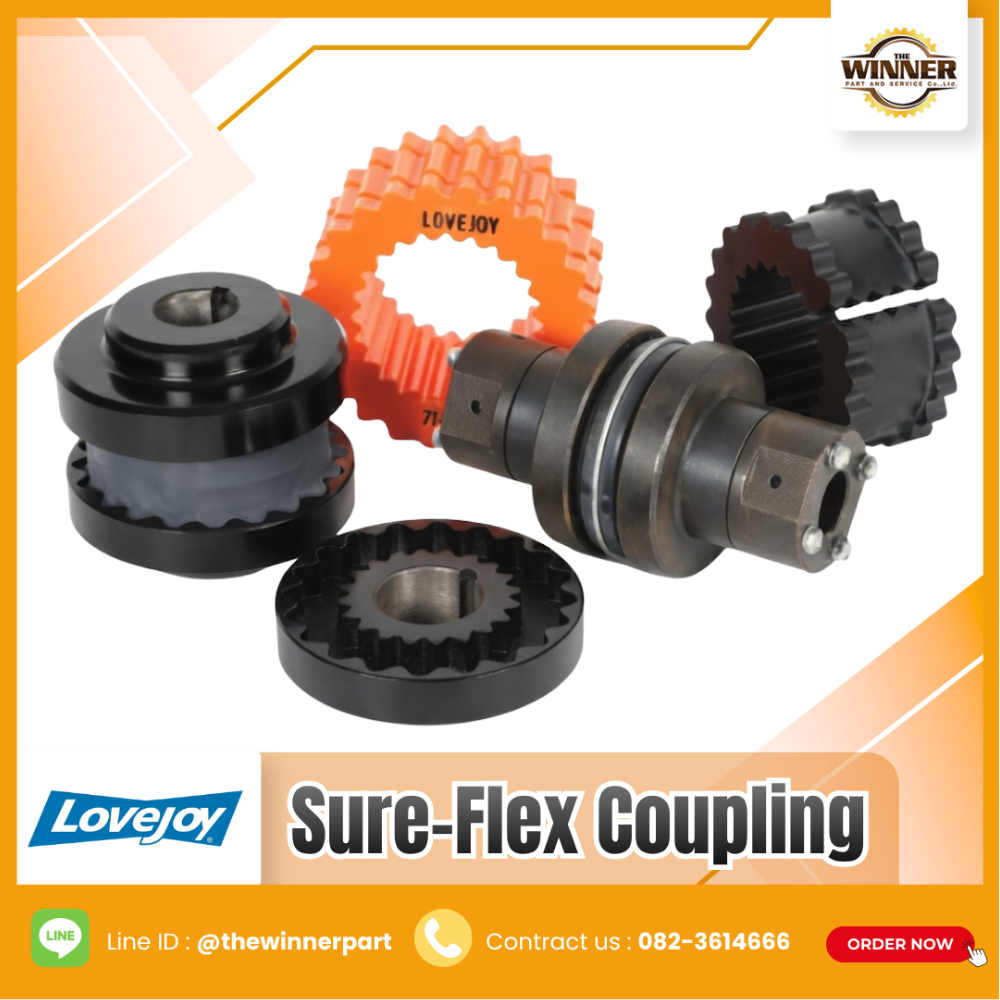

LOVEJOY Sure-Flex Coupling (S-Flex Coupling)

Sure-Flex Coupling คืออะไร

Sure-Flex Coupling เป็น Flexible Coupling ที่ประกอบด้วย Hub 2 ตัว และ Flexible Sleeve 1 ชิ้น

เมื่อมอเตอร์ส่งกำลังมายังฮับ ยาง Sleeve จะทำหน้าที่รับแรงบิด พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน ก่อนส่งกำลังไปยังเครื่องจักร

จุดเด่นของ Sure-Flex คือ ไม่มีการสัมผัสของโลหะกับโลหะ (No Metal-to-Metal Contact) ทำให้ลดการสึกหรอและยืดอายุการใช้งานของระบบส่งกำลัง

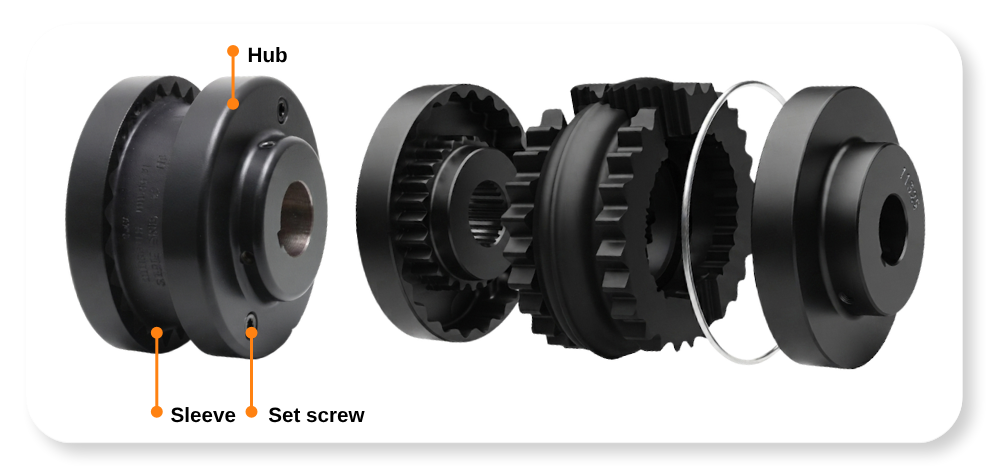

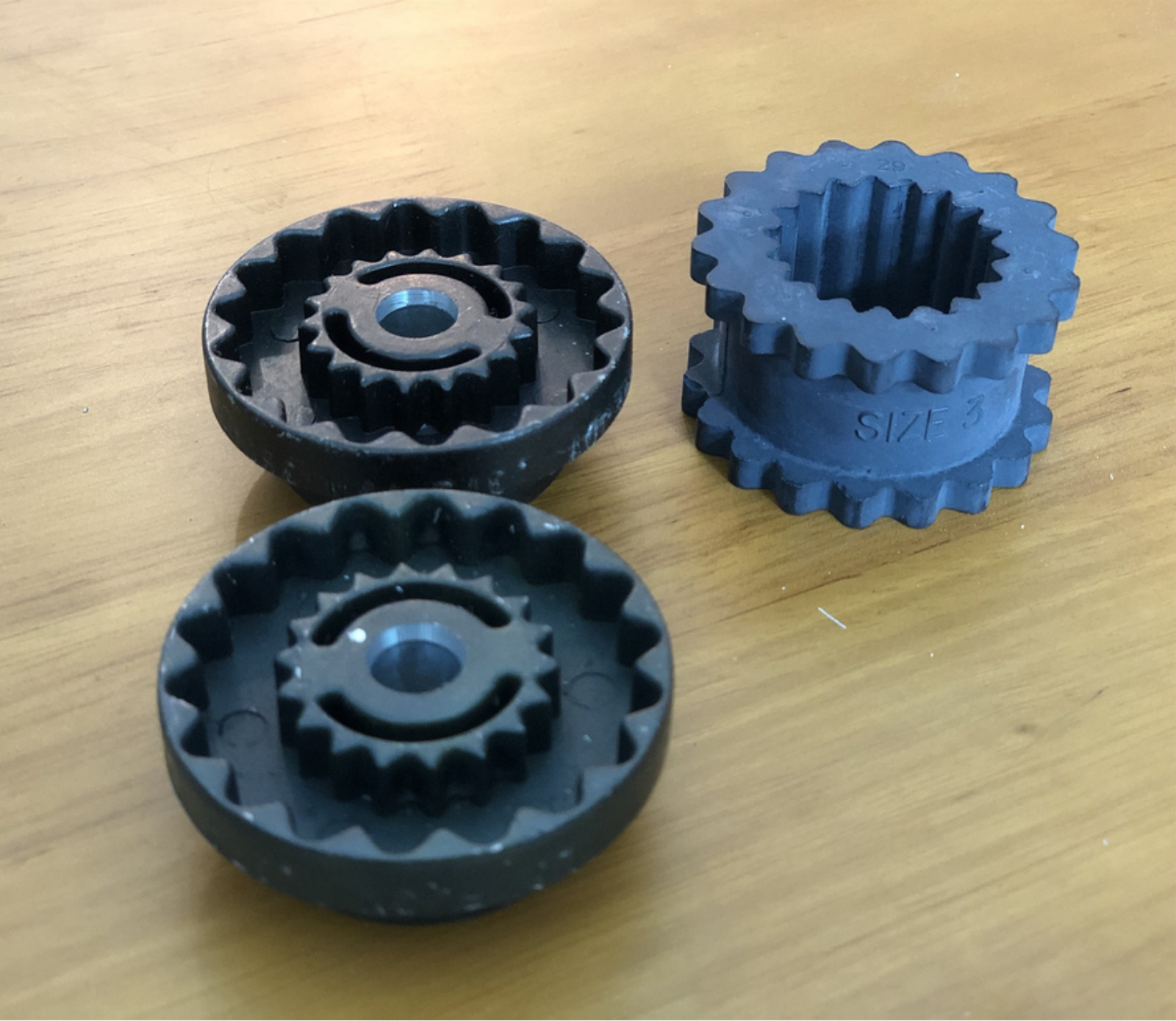

ส่วนประกอบของ Sure-Flex Coupling

• Sure-Flex Coupling ประกอบด้วย

  • Hub
  • Flexible Sleeve
  • Set Screw

  Hub ทำจากเหล็กหล่อกำลังสูง ส่วน Sleeve ผลิตจากวัสดุ Elastomer หรือ Hytrel ตามลักษณะการใช้งาน

จุดเด่นของ Sure-Flex Coupling

• ดูดซับแรงกระแทกได้ดี
• ลดแรงสั่นสะเทือนของเครื่องจักร
• ไม่มีการสัมผัสของโลหะ
• ลดเสียงขณะทำงาน
• ชดเชยการเยื้องศูนย์ของเพลา
• เปลี่ยน Sleeve ได้โดยไม่ต้องเปลี่ยน Hub
• ดูแลรักษาง่าย
• ไม่ต้องหล่อลื่น

Signature Section

Sure-Flex Coupling ทำงานอย่างไร?

Sure-Flex Coupling ใช้ Sleeve ยางเป็นตัวกลางในการส่งกำลัง แทนการให้ Hub ทั้งสองสัมผัสกันโดยตรง เมื่อเกิดแรงกระแทก ยางจะดูดซับพลังงานบางส่วนก่อนส่งต่อไปยังเครื่องจักร ทำให้

• ลด Shock Load
• ลด Vibration
• ลดเสียง
• ยืดอายุ Bearing
• ยืดอายุ Gearbox
• ยืดอายุมอเตอร์

จึงเหมาะกับระบบที่มีการสตาร์ทบ่อย หรือมีโหลดเปลี่ยนแปลงตลอดเวลา

รุ่นที่มีจำหน่าย : 5S • 6S •7S •8S •9S •10S •11S •12S •13S •14S •16S

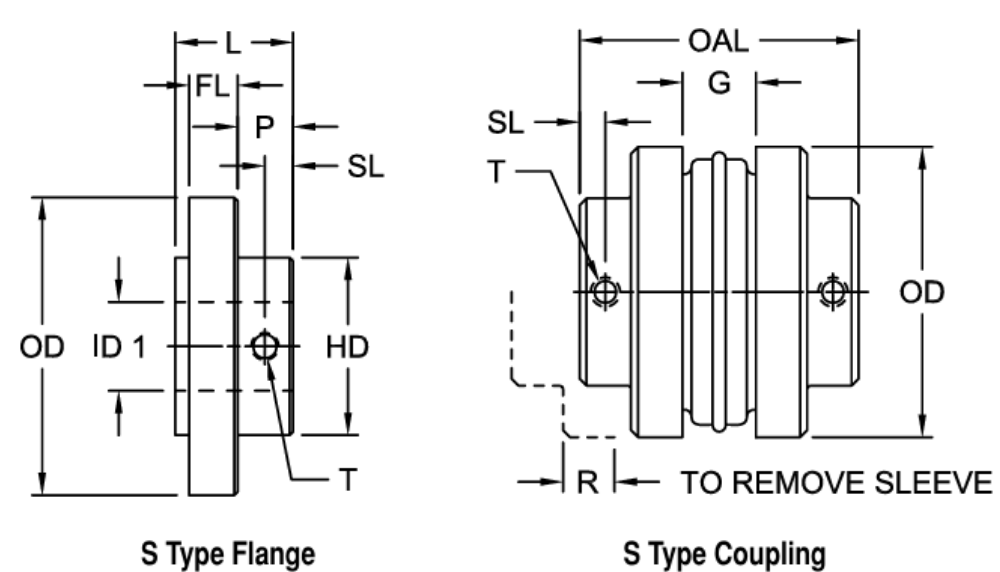

S-Flex S Type

Size	ID1		L in	FL in	P in	SL in	OD in	T in	HD in	OAL in	G in	R in	Weight Flange Ibs
	Max Bore Standard Keyway in	Max Bore Shallow Keyway in
5S	1.188	1.250	1.34	0.59	0.45	0.29	3.250	1/4-20	1.88	2.81	0.75	0.97	1.1
6S	1.438	1.500	1.64	0.78	0.53	0.29	4.000	5/16-18	2.50	3.50	0.88	1.09	1.9
	—	1.750	1.64	0.78	0.53	—	4.000	—	2.50	3.50	0.88	1.09	1.8
7S	1.625	1.875	1.84	0.78	0.69	0.35	4.625	3/8-16	2.81	3.94	1.00	1.31	2.6
8S	1.938	2.250	2.10	0.88	0.75	0.38	5.450	3/8-16	3.25	4.39	1.13	1.50	4.4
	—	2.375	1.94	0.88	1.03	—	5.450	—	3.25	4.95	1.13	1.50	3.7
9S	2.375	2.500	2.41	1.03	0.78	0.41	6.350	1/2-13	3.63	5.06	1.44	1.75	6.5
	—	2.875	2.28	1.03	1.25	—	6.350	—	4.13	6.00	1.44	1.75	6.2
10S	2.75	3.125	2.70	1.22	0.81	0.41	7.500	1/2-13	4.38	5.69	1.63	2.00	10.5
	—	3.375	2.70	1.22	0.81	—	7.500	—	4.75	5.69	1.63	2.00	9.8
11S	3.375	3.625	3.44	1.50	1.13	0.56	8.625	1/2-13	5.25	7.13	1.88	2.38	16.6
	—	3.875	3.06	1.50	1.56	—	8.625	—	5.63	8.00	1.88	2.38	16.4
12S	2.875	—	4.00	1.69	1.28	0.63	10.000	1/2-13	4.88	8.25	2.31	2.69	27.5
	3.875	3.938	4.00	1.69	1.28	—	10.000	—	5.75	8.25	2.31	2.69	26.6
13S	4.500	—	4.38	1.97	1.31	0.81	11.75	5/8-11	6.75	9.25	2.69	3.06	45
14S	5.000	—	4.50	2.25	1.06	0.62	13.875	5/8-11	7.50	9.88	3.25	3.50	69
16S	5.500	6.000	6.00	2.75	2.00	1.00	18.875	5/8-11	8.00	14.5	4.75	4.25	125

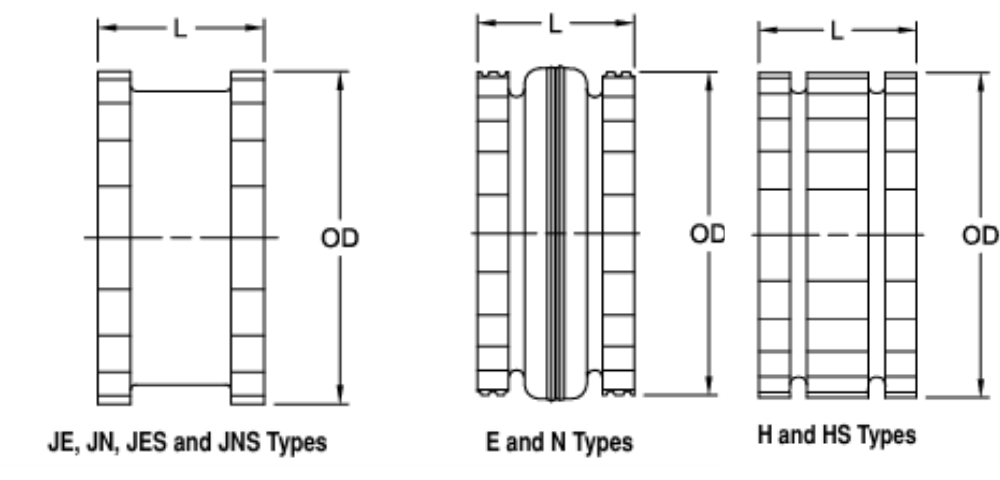

S-Flex Sleeves

Size	L	OD		L	OD		L	OD
	Types JE, JES, JIN & JINS EPDM & Neoprene			Types E& N EPDM & Neoprene			Type H & HS Hytrel
	in	in	Weight Ibs	in	in	Weight Ibs	in	in	Weight Ibs
3	1	1.88	0.06	—	—	—	—	—	—
4	1.25	2.31	0.10	—	—	—	—	—	—
5	1.56	2.94	0.20	1.56	2.94	0.25	—	—	—
6	1.88	3.75	0.40	1.88	3.75	0.49	1.88	3.75	0.44
7	2.19	4.34	0.62	2.19	4.34	0.77	2.19	4.34	0.69
8	2.50	5.06	1.13	2.50	5.06	1.40	2.50	5.06	1.40
9	3.00	6.00	1.46	3.00	6.00	2.00	3.00	6.00	1.80
10	3.44	7.06	2.32	3.44	7.06	3.20	3.44	7.06	2.90
11	—	—	—	4.00	8.19	5.10	4.00	8.19	4.50
12	—	—	—	4.69	9.56	8.10	4.69	8.56	7.30
13	—	—	—	5.50	11.19	13.00	5.50	11.19	11.80
14	—	—	—	6.50	13.09	21.10	6.50	13.09	19.30
16	—	—	—	8.75	17.91	45.30	—	—	—

Download File

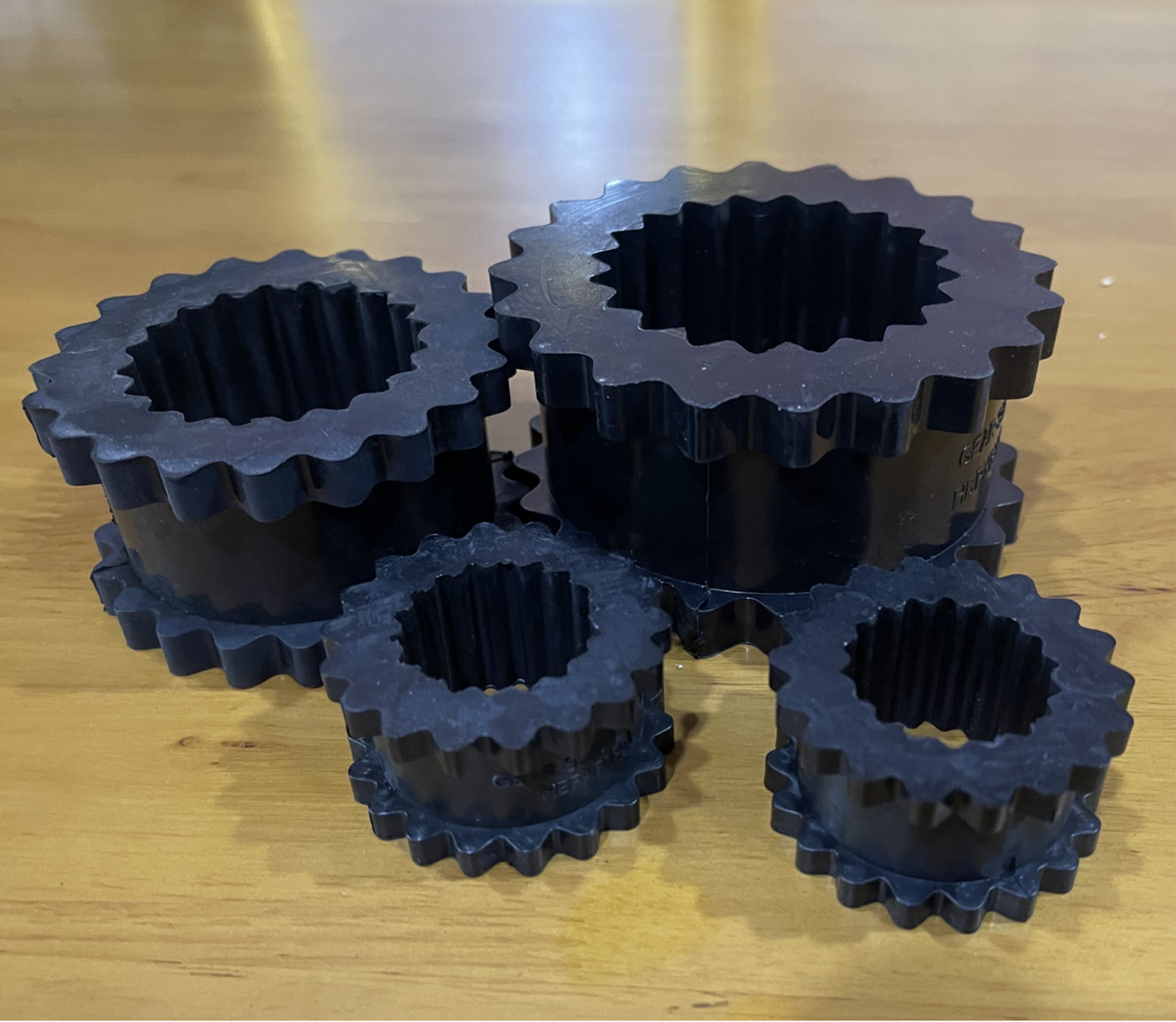

Sure-Flex Sleeve มีกี่ประเภท?

Sure-Flex Sleeve มีให้เลือกหลายรูปแบบ เพื่อให้เหมาะกับลักษณะการติดตั้งและสภาพการใช้งาน

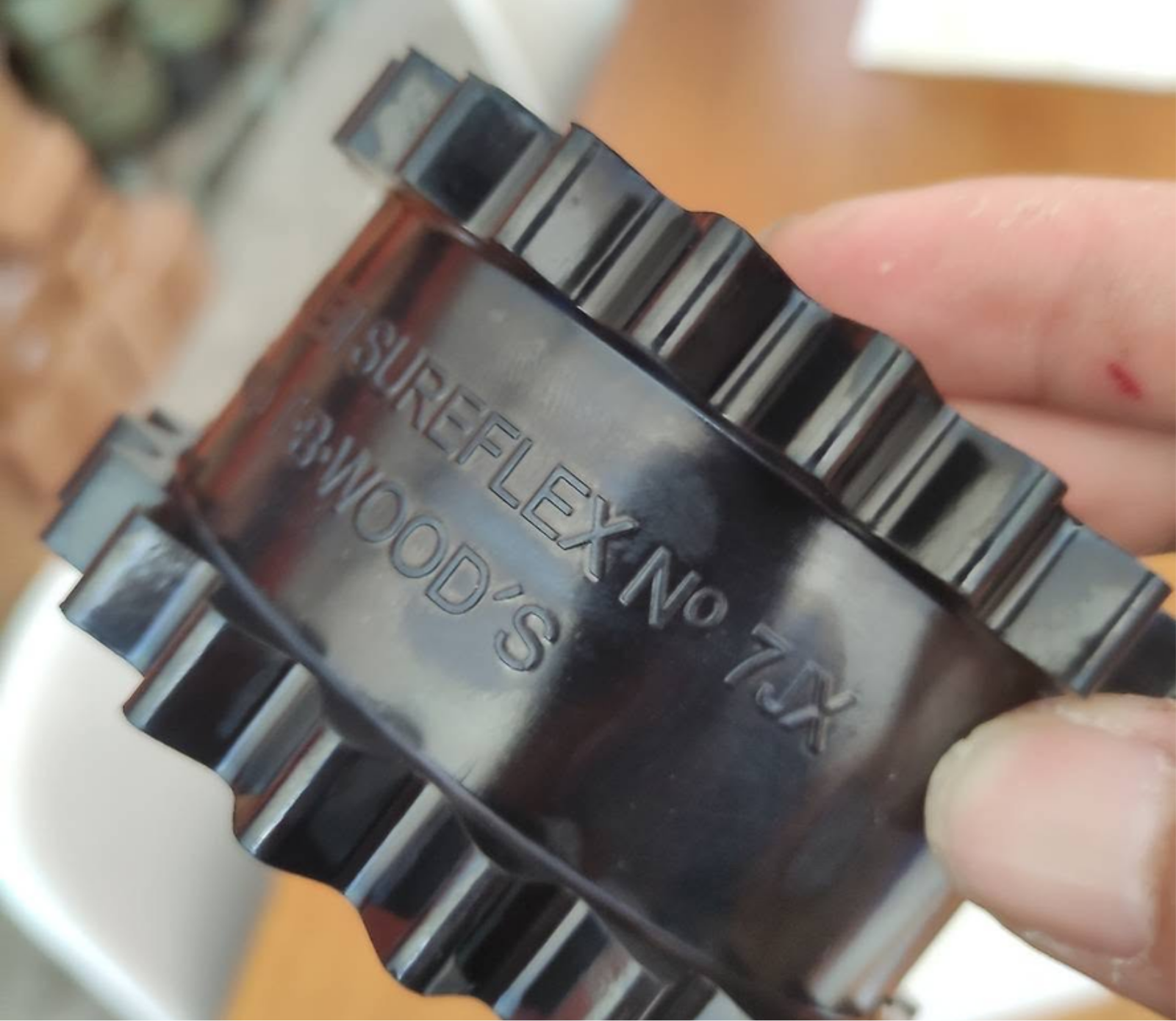

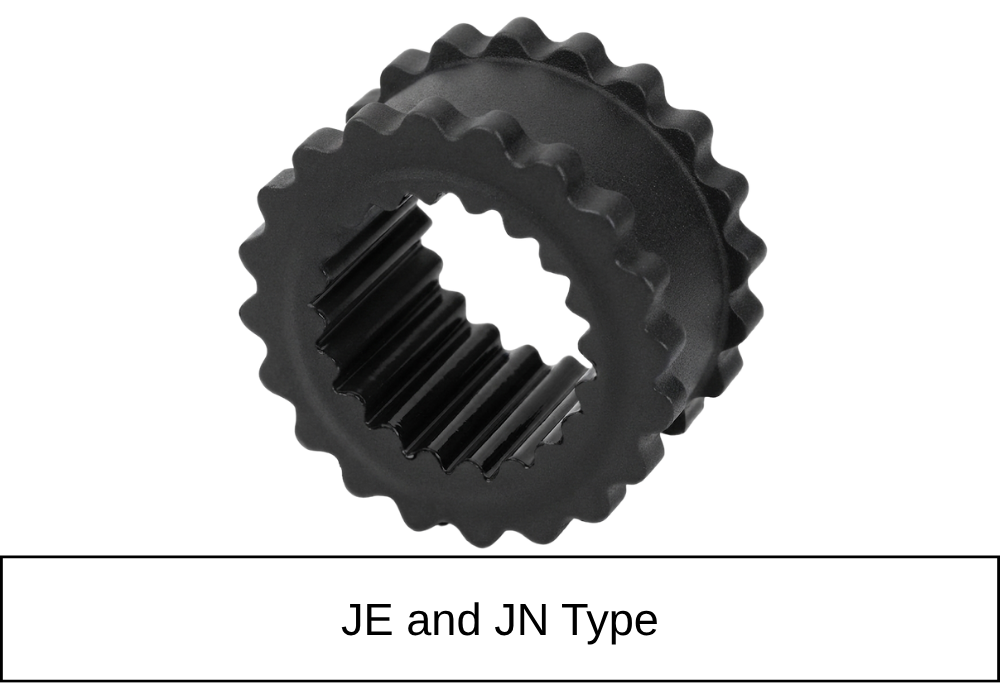

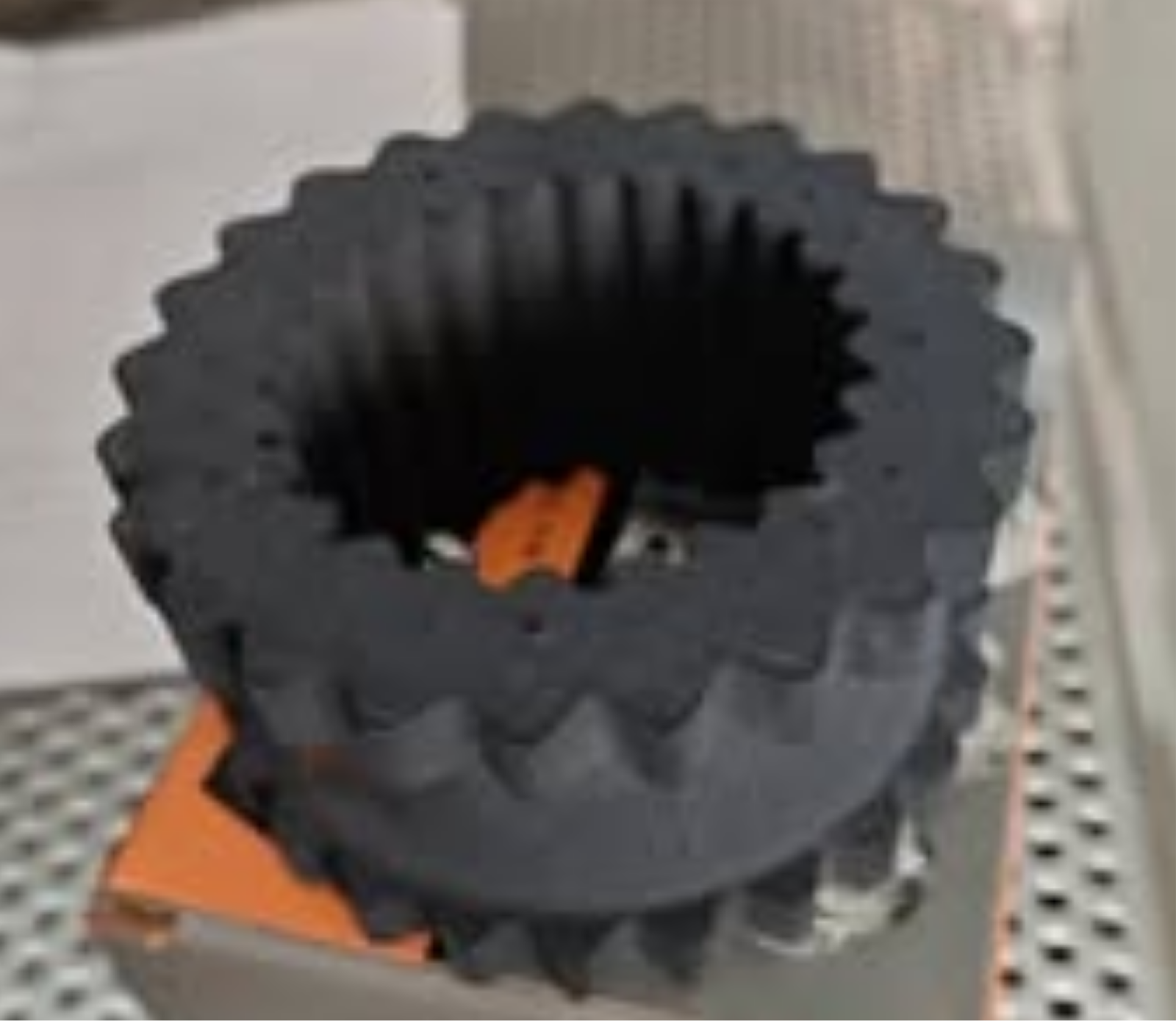

JE และ JN Type
Sleeve แบบชิ้นเดียว (One-Piece Solid)

เหมาะสำหรับงานทั่วไป ให้ความยืดหยุ่นสูง ติดตั้งง่าย และรองรับการสั่นสะเทือนได้ดี

• JE ผลิตจาก EPDM
• JN ผลิตจาก Neoprene

เหมาะสำหรับงาน

• Pump
• Fan
• Blower
• Conveyor
• Compressor

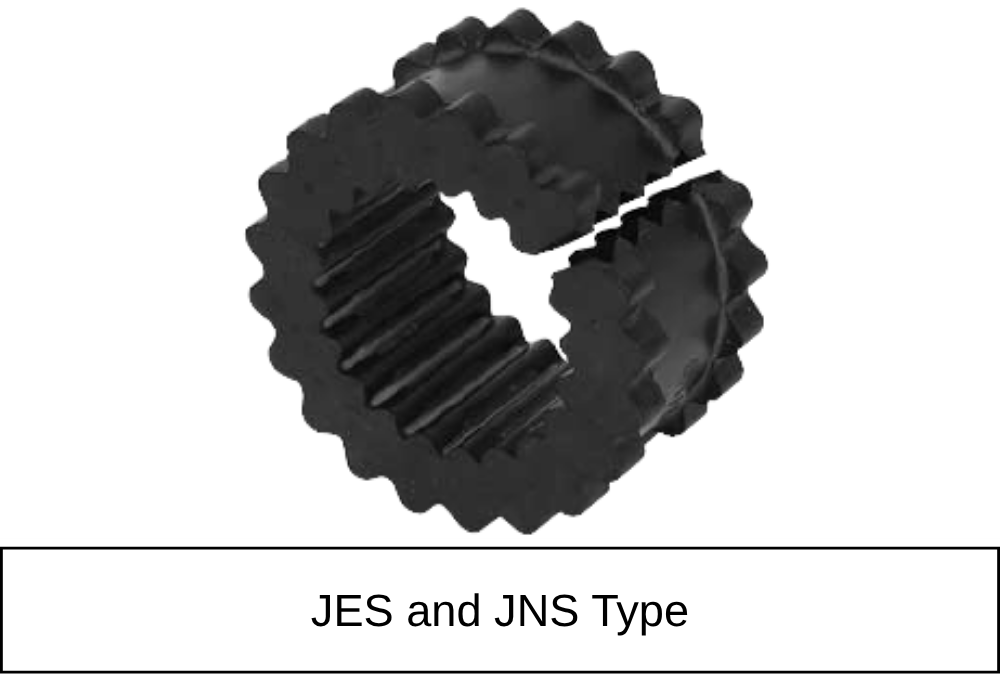

JES และ JNS Type
Sleeve แบบผ่า (One-Piece Split)

ออกแบบให้สามารถเปลี่ยน Sleeve ได้ง่าย โดยไม่ต้องถอด Hub หรือเลื่อนเครื่องจักร

เหมาะกับงานที่มีพื้นที่จำกัด หรือไม่สามารถขยับมอเตอร์ได้

• JES ผลิตจาก EPDM
• JNS ผลิตจาก Neoprene

เหมาะสำหรับงาน

• งานซ่อมบำรุง
• Pump
• Cooling Tower
• Conveyor

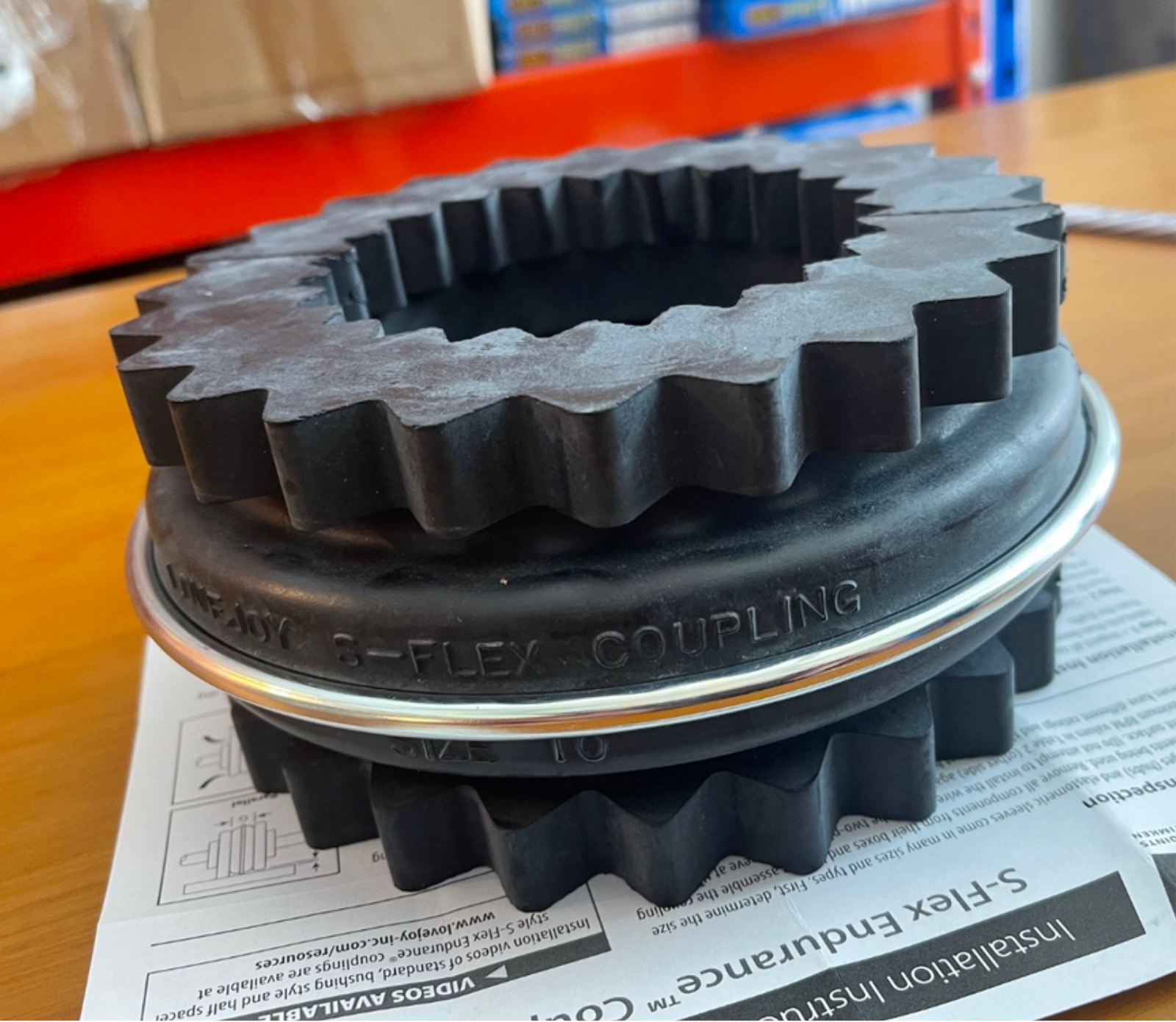

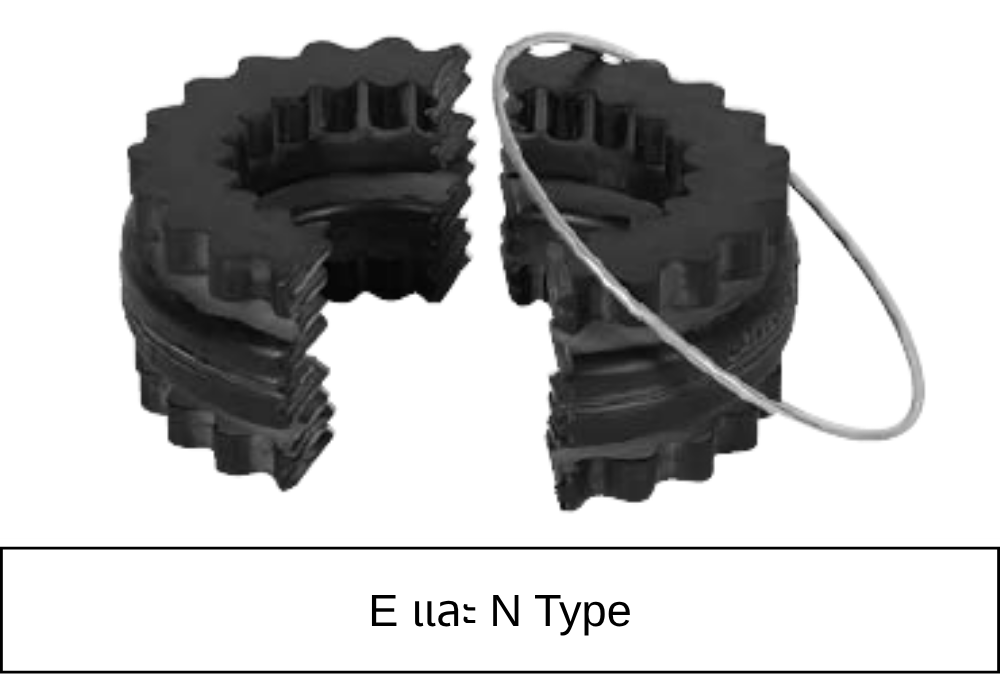

E และ N Type
Sleeve แบบ 2 ชิ้น

Sleeve แยกออกเป็นสองชิ้น พร้อมแหวนล็อก (Retaining Ring)

เหมาะกับเครื่องจักรที่ไม่สามารถถอด Hub ออกจากเพลาได้

• E ผลิตจาก EPDM
• N ผลิตจาก Neoprene

ข้อดีคือ เปลี่ยน Sleeve ได้ง่าย ลดเวลาหยุดเครื่องจักร

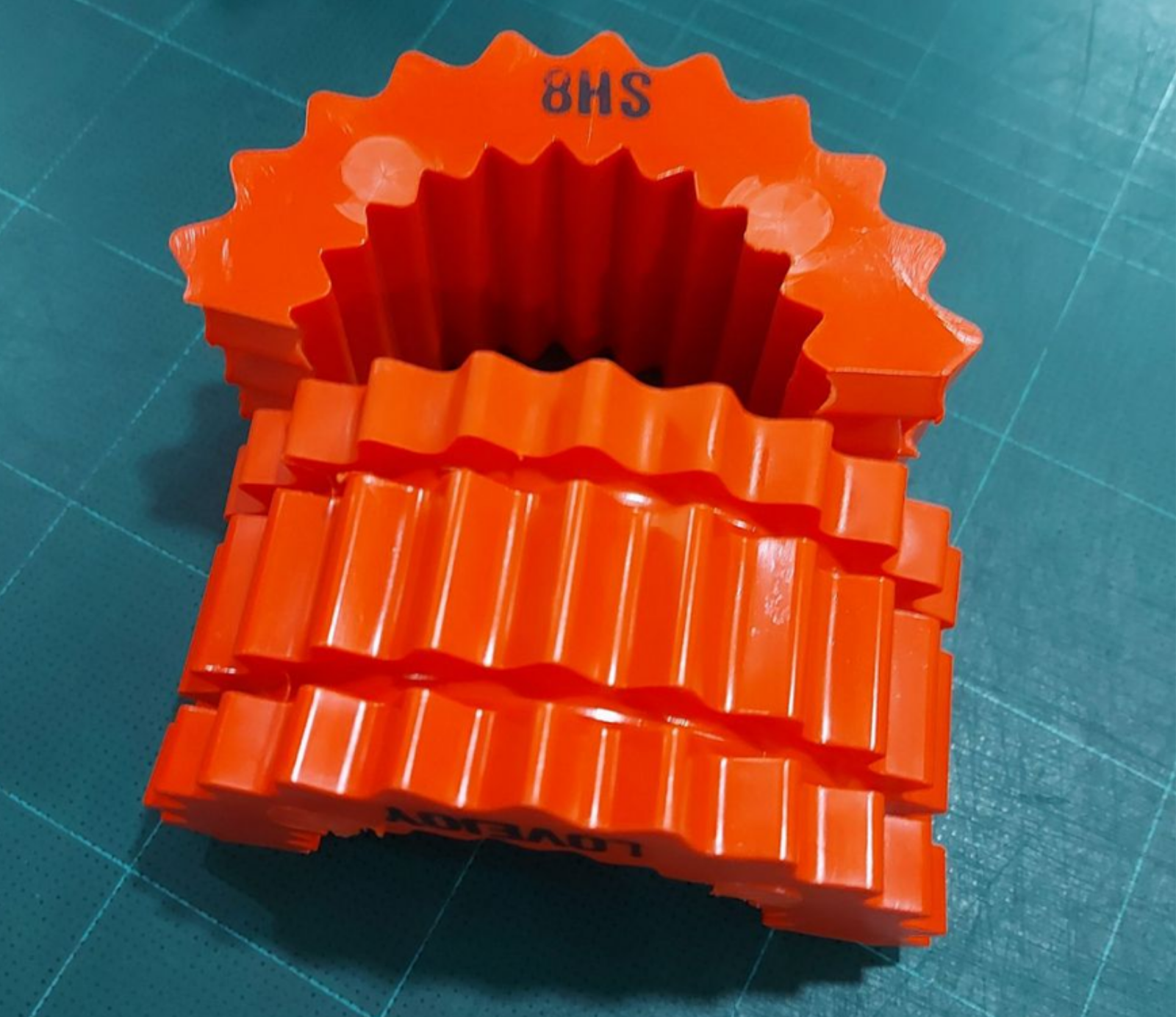

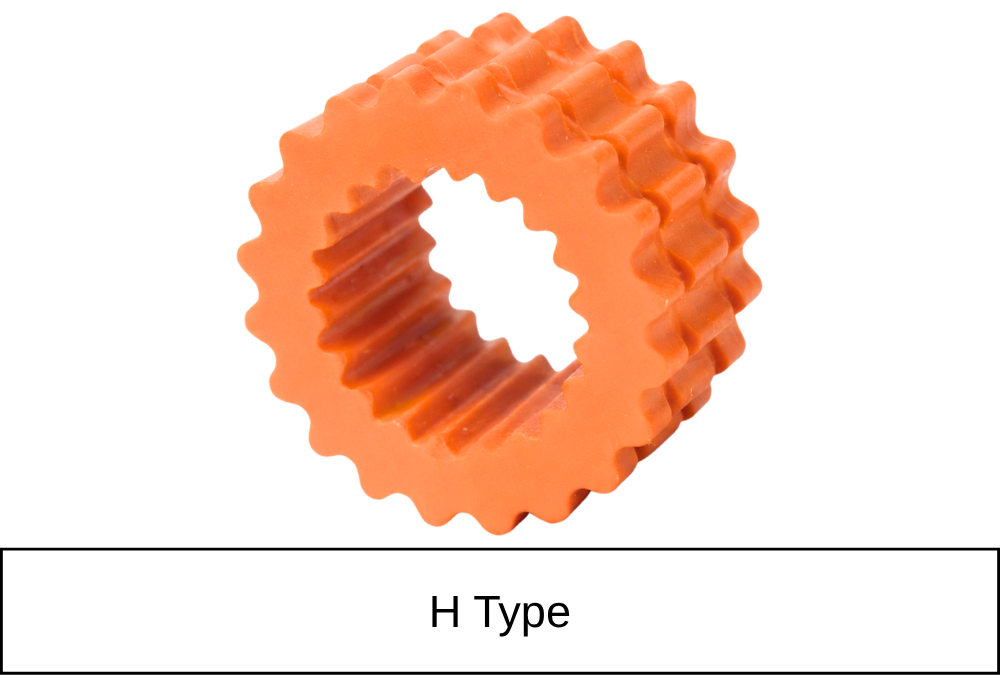

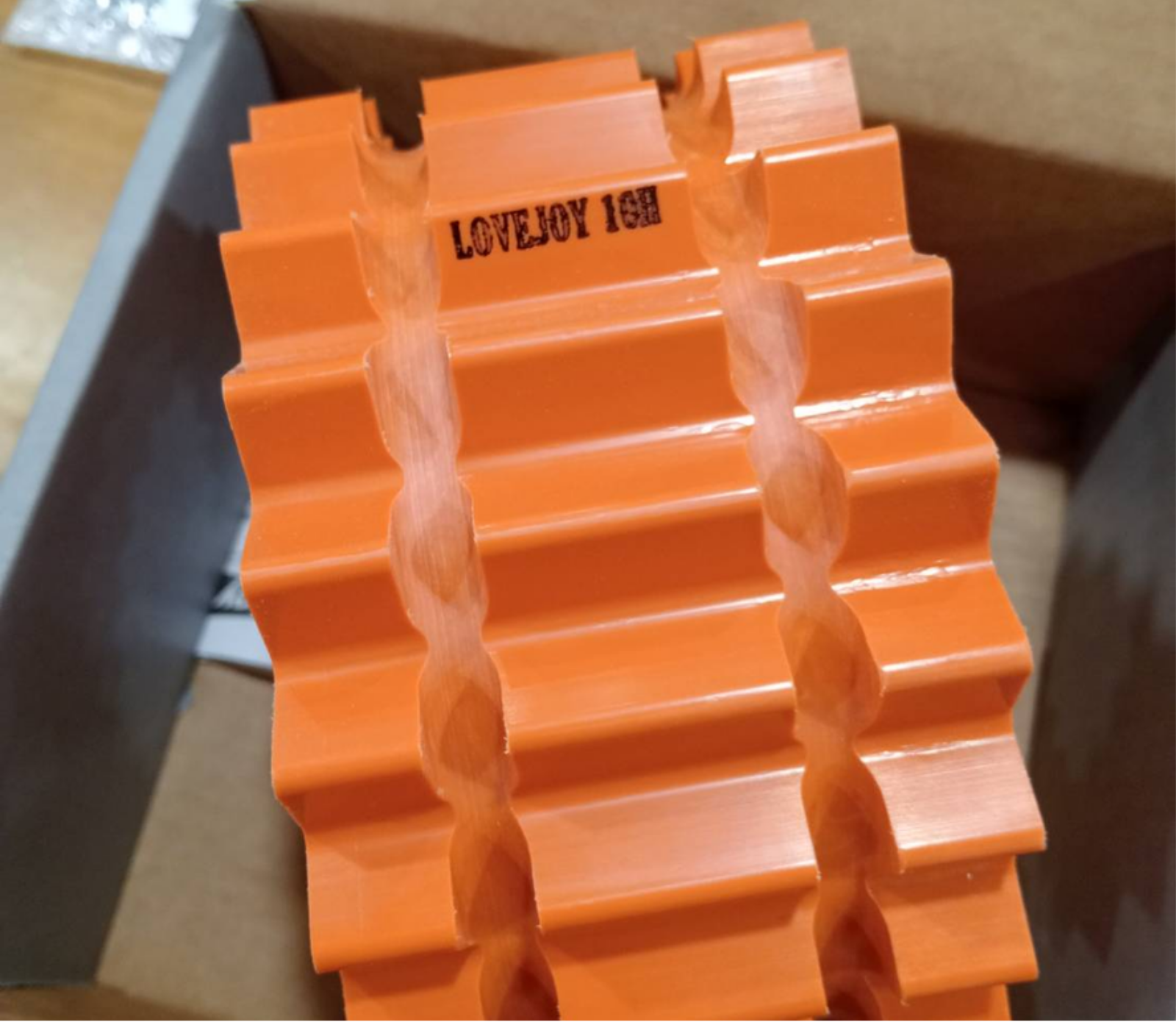

H และ HS Type
Sleeve สำหรับงานแรงบิดสูง

ผลิตจาก Hytrel ซึ่งสามารถรับแรงบิดได้ประมาณ 4 เท่า ของ Sleeve EPDM หรือ Neoprene ตามข้อมูลผู้ผลิต

เหมาะสำหรับ

• Crusher
• Heavy Conveyor
• Mixer
• Steel Mill
• Sugar Mill

ตารางเปรียบเทียบ Sleeve

การใช้งานของ Sure-Flex Coupling

เหมาะสำหรับ

• Pump
• Centrifugal Pump
• Blower
• Fan
• Compressor
• Cooling Tower
• Conveyor
• Mixer
• Agitator
• Packaging Machine
• Food Machine
• HVAC

วิธีเลือก Sure-Flex Coupling

ควรพิจารณา

• ขนาดเพลา
• Bore
• Torque
• กำลังมอเตอร์
• RPM
• Misalignment
• สภาพแวดล้อม
• อุณหภูมิ
• มีน้ำมันหรือสารเคมีหรือไม่

วิธีติดตั้ง

• ตรวจสอบ Alignment
• ทำความสะอาดเพลา
• ติดตั้ง Hub
• ใส่ Sleeve
• ประกอบ Hub ทั้งสองด้าน
• ขัน Set Screw
• ตรวจสอบระยะ Gap

ขอใบเสนอราคา

กรุณาแจ้งข้อมูลดังต่อไปนี้

• ขนาดเพลา
• กำลังมอเตอร์
• RPM
• Torque (ถ้ามี)
• ประเภทเครื่องจักร
• รุ่นเดิม
• รูปสินค้า
• จำนวนที่ต้องการ

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
