GS Backlash-Free Coupling

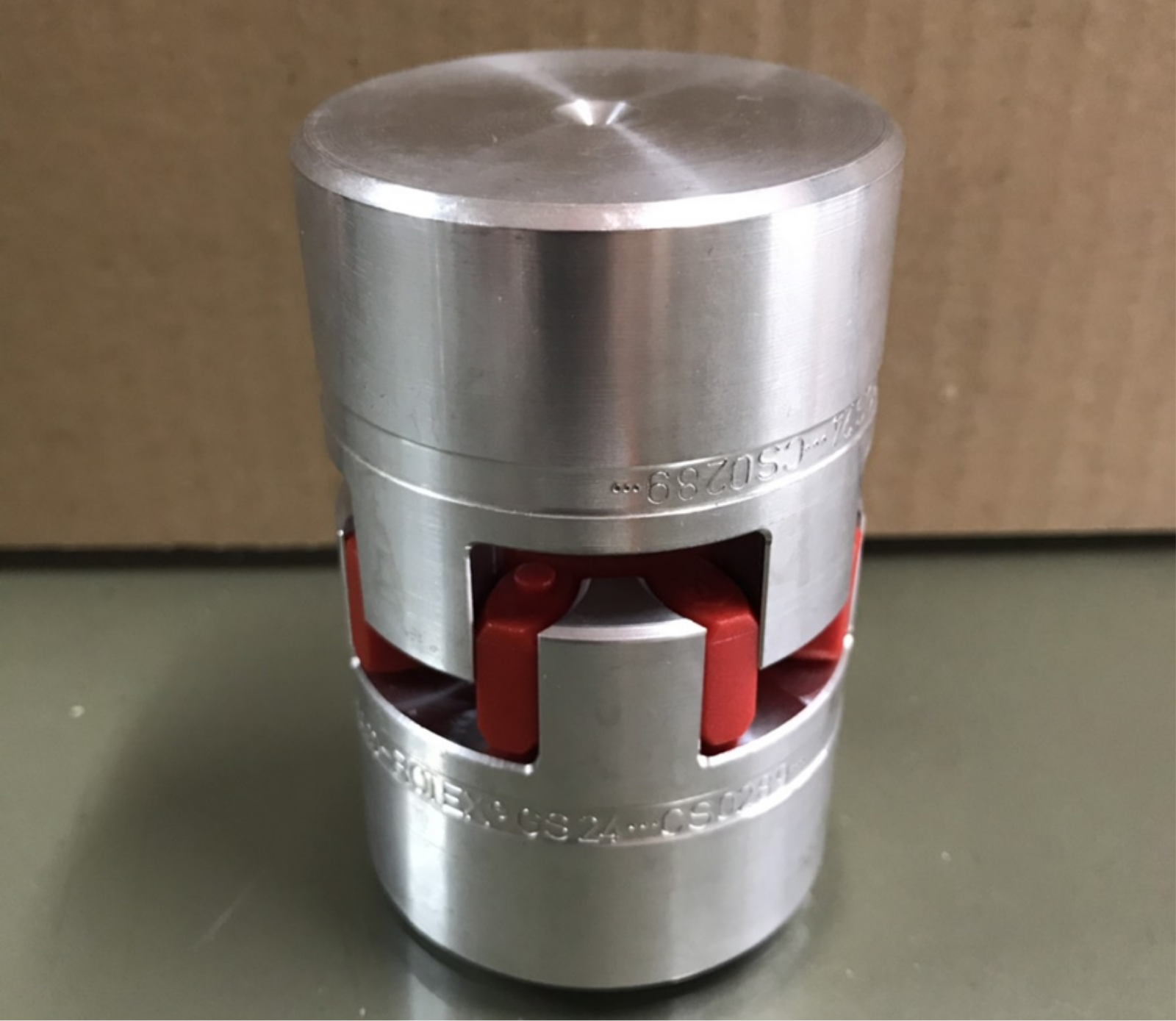

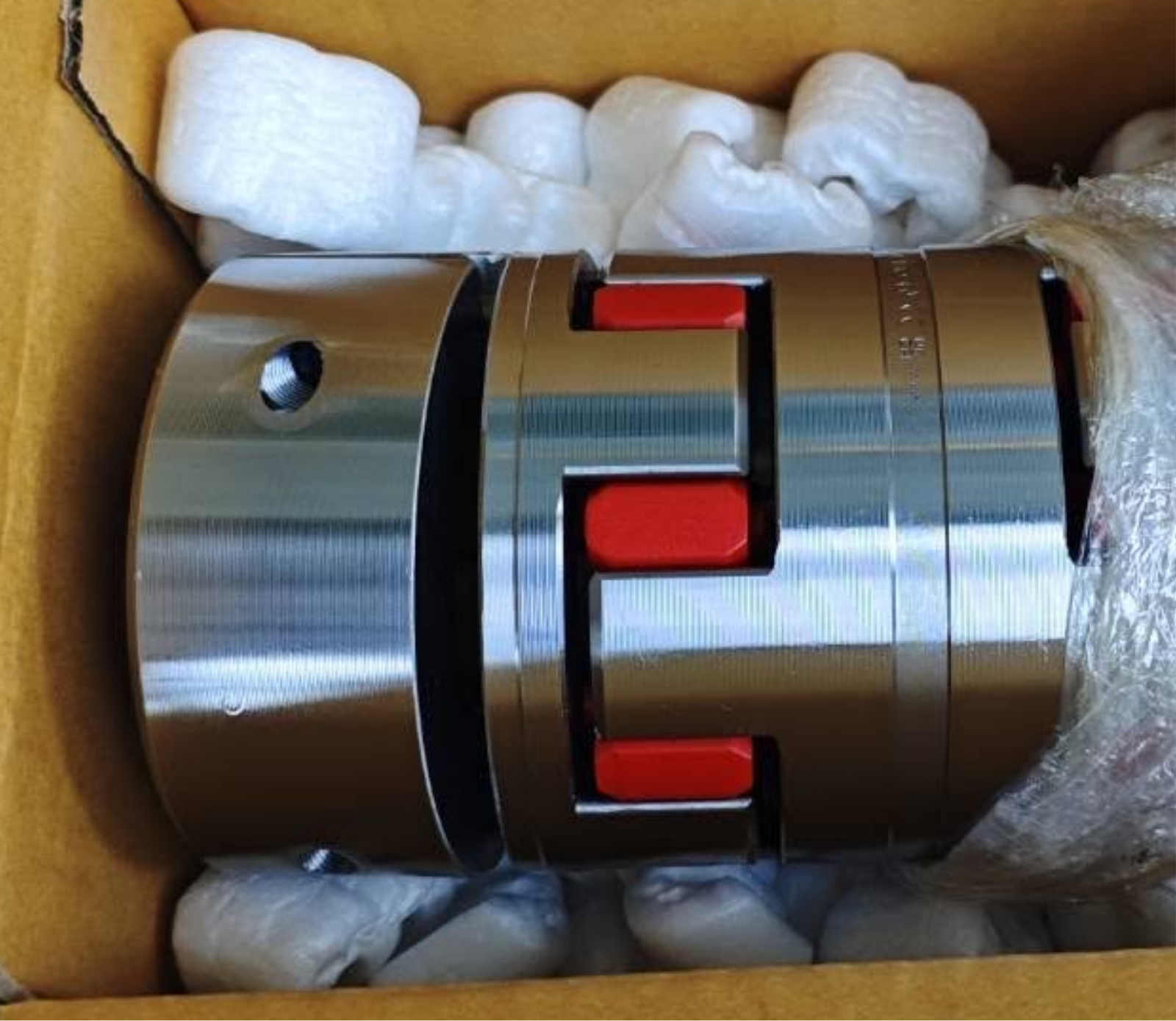

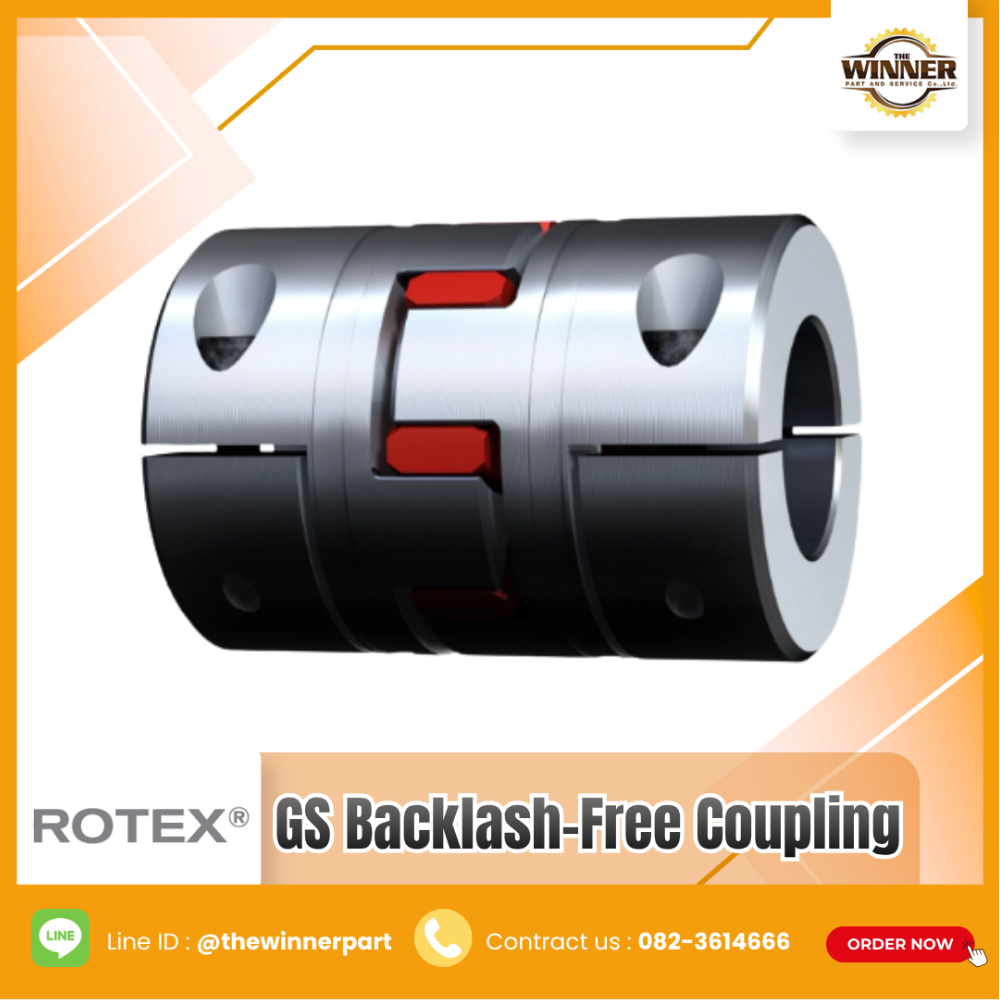

ROTEX GS Backlash-Free Coupling คืออะไร

ROTEX® GS เป็น Flexible Jaw Coupling แบบ 3 ชิ้น ประกอบด้วย Hub สองด้านและ Spider Elastomer ตรงกลาง โดย Spider จะถูกติดตั้งแบบ Preload (Prestress) ทำให้ไม่มีระยะฟรี (Backlash-Free) ระหว่าง Hub ส่งผลให้การถ่ายทอดแรงบิดมีความแม่นยำสูง พร้อมช่วยลดแรงสั่นสะเทือนและชดเชยการเยื้องศูนย์ของเพลา

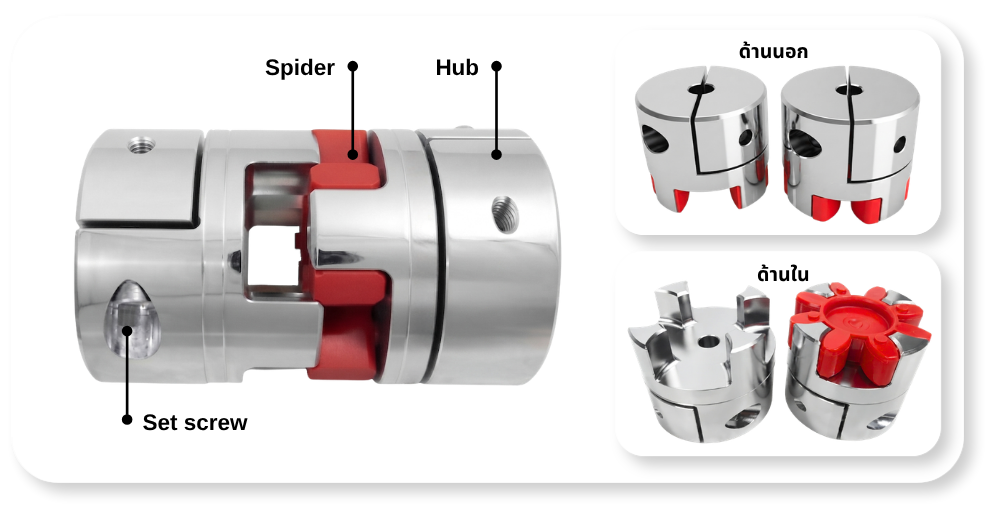

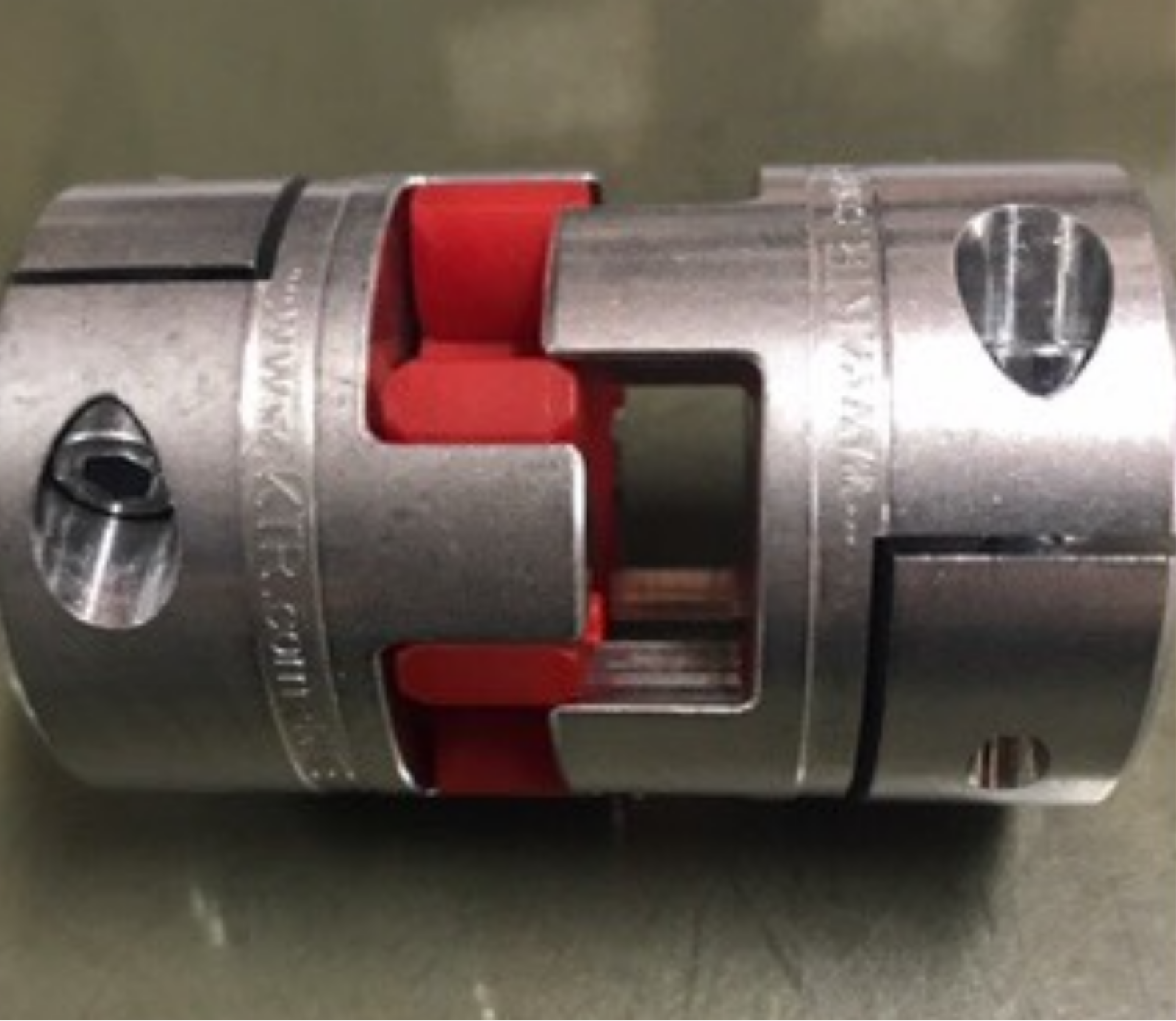

ส่วนประกอบของ ROTEX GS

• ROTEX GS ประกอบด้วย

  • Hub ด้านขับ
  • Hub ด้านตาม

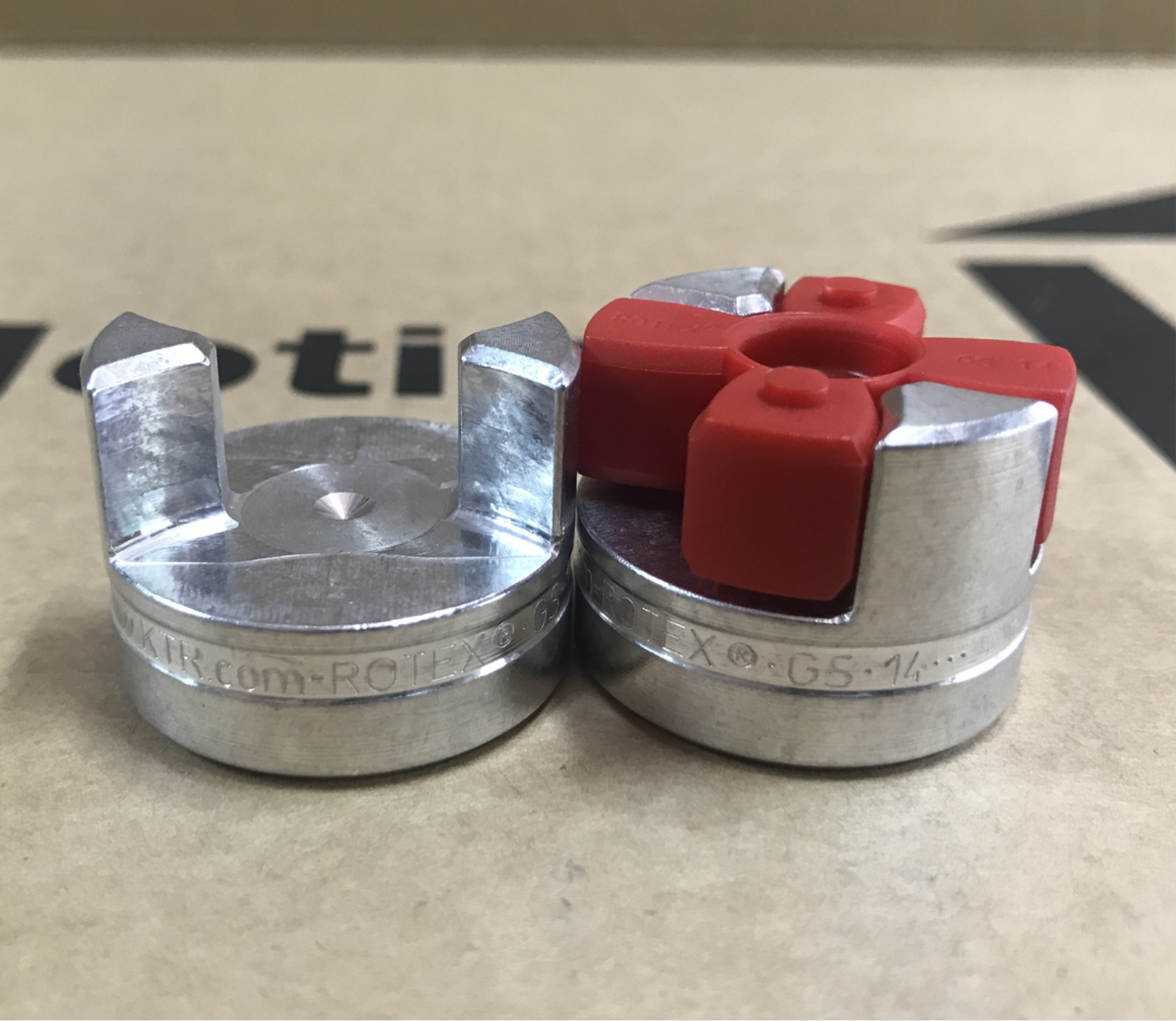

  • Spider Elastomer
  • Set screw

  Spider ทำหน้าที่ถ่ายทอดแรงบิด ลดแรงสั่นสะเทือน และชดเชยการเยื้องศูนย์ของเพลา โดยมีค่าความแข็งหลายระดับให้เลือกตามลักษณะงาน

จุดเด่นของ ROTEX GS

• Zero Backlash ส่งกำลังได้แม่นยำ
• เหมาะสำหรับ Servo Motor และ Encoder
• ลดแรงสั่นสะเทือนของระบบ
• รองรับ Axial, Radial และ Angular Misalignment
• ไม่ต้องหล่อลื่น
• เปลี่ยน Spider ได้
• มี Spider หลายระดับความแข็ง
• รองรับงานความเร็วรอบสูง

Signature Section

Backlash-Free Coupling คืออะไร? ทำไม Servo Motor ต้องใช้?

Backlash คือระยะฟรีที่เกิดขึ้นระหว่างชิ้นส่วนส่งกำลัง เมื่อมอเตอร์เปลี่ยนทิศทางหรือเริ่มหมุน จะเกิดการหน่วงก่อนที่แรงบิดจะถูกส่งไปยังเครื่องจักร ส่งผลให้ตำแหน่งการเคลื่อนที่คลาดเคลื่อน

ROTEX GS ถูกออกแบบให้ Spider มีแรงกดล่วงหน้า (Preload) ตลอดเวลา ทำให้ไม่มีช่องว่างระหว่าง Hub จึงสามารถส่งแรงบิดได้ทันที ลด Position Error และเพิ่มความแม่นยำของระบบ Motion Control

เปรียบเทียบ

Spider มีกี่แบบ?

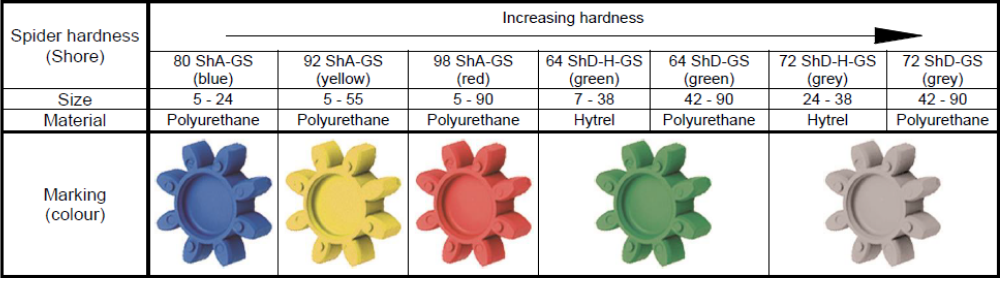

ROTEX GS มี Spider หลายระดับความแข็ง เพื่อให้เลือกตามแรงบิด ความเร็ว และความแม่นยำของงาน

• 80 Shore A

  Spider นิ่มที่สุด ดูดซับแรงสั่นสะเทือนได้ดี เหมาะกับระบบวัดและเครื่องจักรที่ต้องการความนุ่มนวล

• 92 Shore A

  เหมาะกับงาน Servo และ Motion Control ทั่วไป ให้สมดุลระหว่างความแม่นยำและการดูดซับแรงสั่นสะเทือน

• 98 Shore A

  เหมาะกับงานโหลดสูง งาน Positioning และ Main Spindle ให้ค่าความแข็งสูงและตอบสนองรวดเร็ว

• 64 Shore D

  เหมาะกับงานแรงบิดสูง อุณหภูมิสูง และระบบ Planetary Gearbox

• 72 Shore D

  แข็งที่สุด เหมาะกับงานโหลดหนักและต้องการ Torsional Stiffness สูงมาก

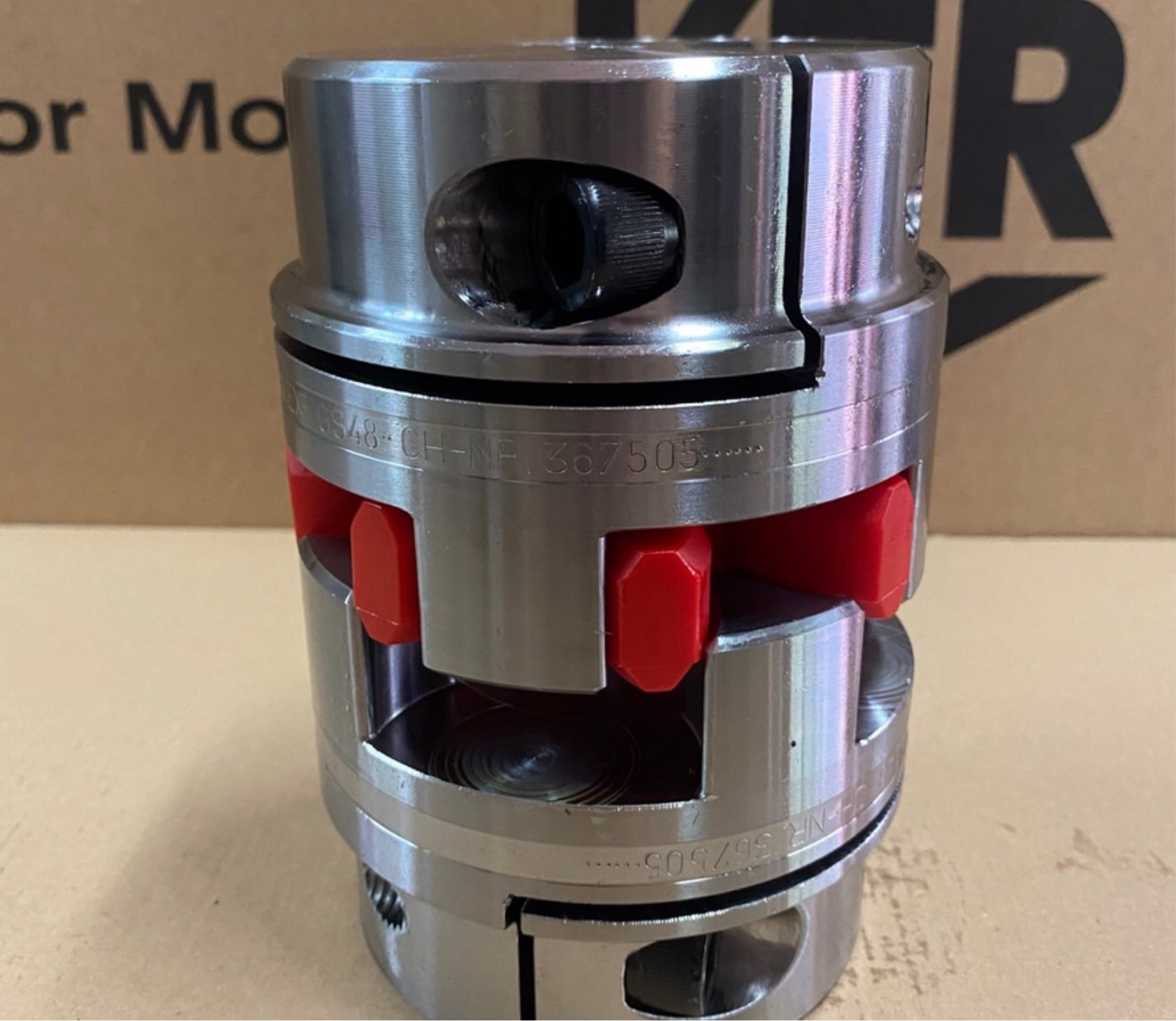

Hub มีกี่แบบ?

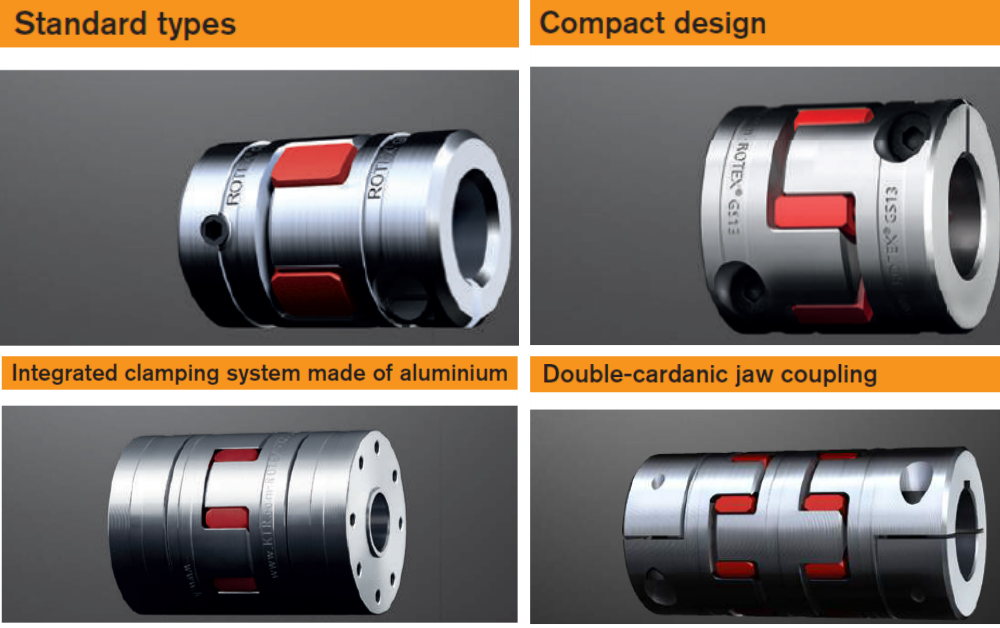

ROTEX GS มี Hub หลายรูปแบบ รองรับการติดตั้งที่แตกต่างกัน เช่น Bore & Keyway, Clamp Hub, Precision Clamping Hub, Hydraulic Clamping Hub, Hollow Shaft และ Hub สำหรับงาน Double Cardanic ทำให้สามารถเลือกให้เหมาะกับ Servo Motor และข้อจำกัดของเครื่องจักรได้

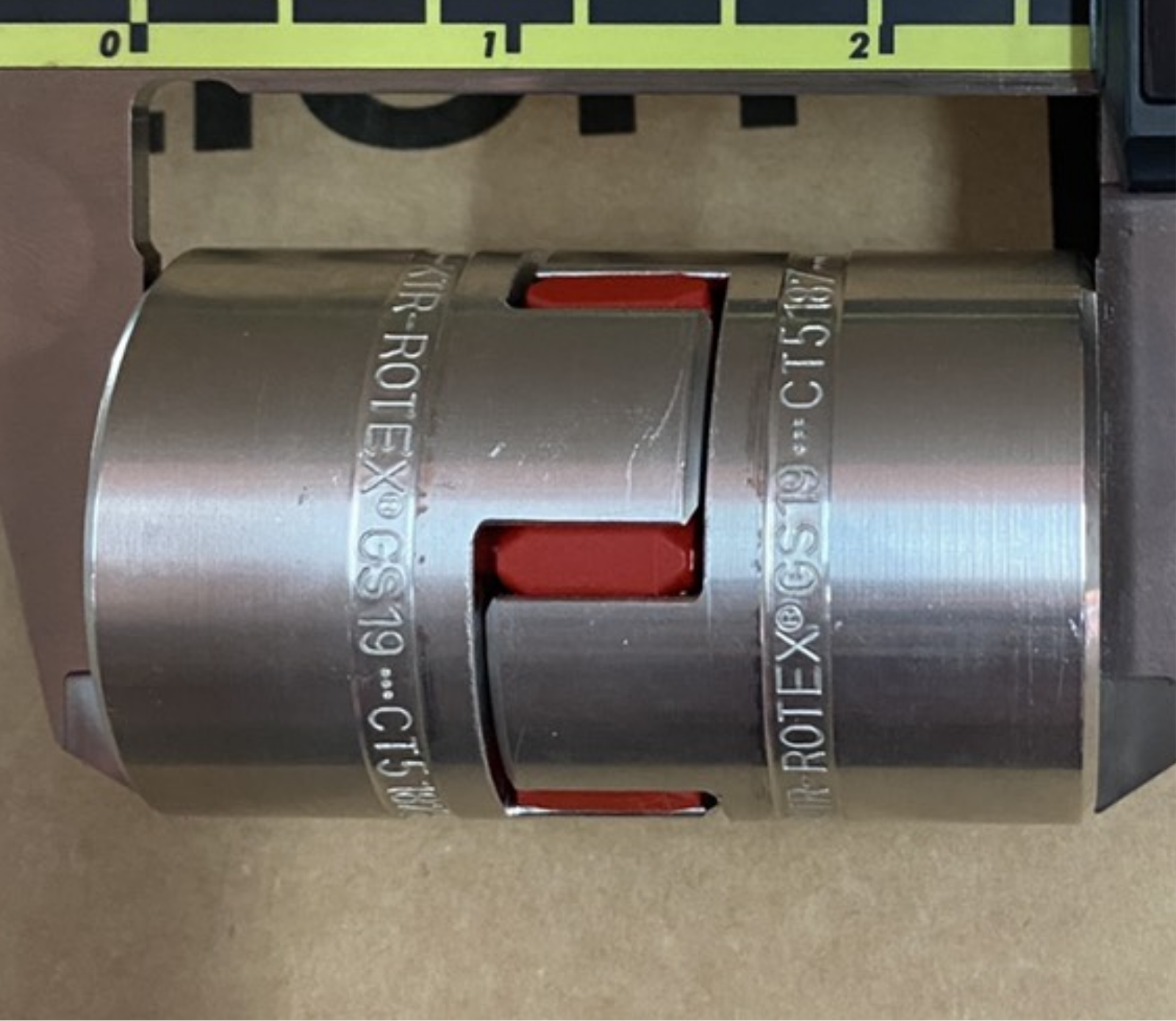

รุ่นที่มีจำหน่าย : GS5,GS9,GS12,GS14,GS19,GS24,GS28,GS38,GS42,GS55,GS65,GS75,GS90

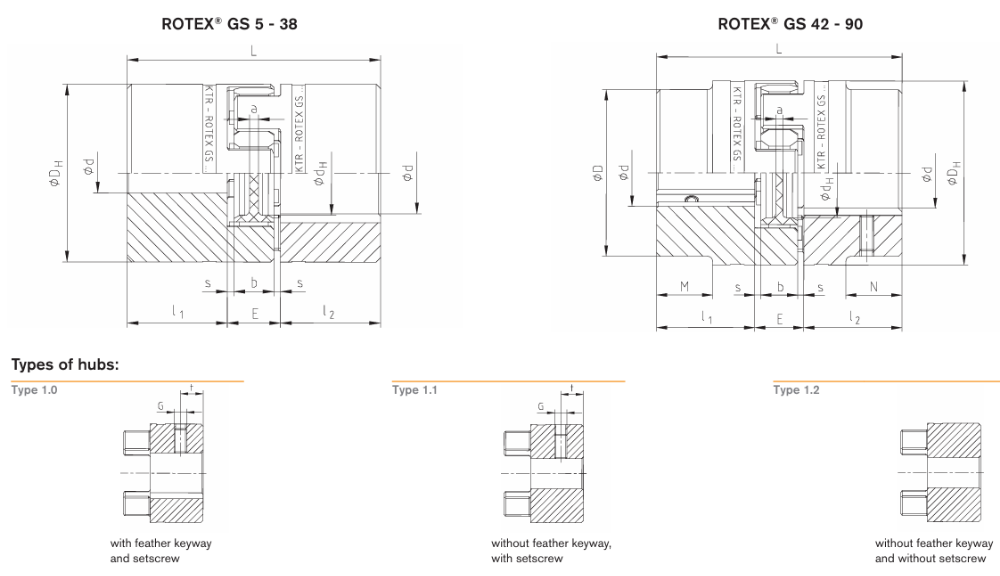

ROTEX® GS standard types - For size 5 to 38 hub material aluminium/for size 42 to 90 hub material stee
Size	Spider GS 1) torque TKN [Nm] for 98 ShA	dmax. for hub type			Dimensions [mm]										Setscrew DIN EN ISO 4029
		1.0	1.1	1.2	D	DH	dH	L	l1 , l2	M, N	E	b	s	a	G	t	TA [Nm]
5	0.9	-	6	5	-	10	-	15	5	-	5	4	0.5	4	M2	2.5	0.35
7	2	7	7	7	-	14	-	22	7	-	8	6	1	6	M3	3.5	0.6
9	5	10	11	11	-	20	7.2	30	10	-	10	8	1	1.5	M4	5	1.5
12	9	12	12	12	-	25	8.5	34	11	-	12	10	1	3.5	M4	5	1.5
14	12.5	16	16	16	-	30	11	35	11	-	13	10	1.5	2	M4	5	1.5
19	21	24	-	-	-	40	18	66	25	-	16	12	2	3	M5	10	2
24	60	28	-	-	-	55	27	78	30	-	18	14	2	3	M5	10	2
28	160	38	-	-	-	65	30	90	35	-	20	15	2.5	4	M8	15	10
38	325	45	-	-	-	80	38	114	45	-	24	18	3	4	M8	15	10
42	450	55	-	-	85	95	46	126	50	28	26	20	3	4	M8	20	10
48	525	62	-	-	95	105	51	140	56	32	28	21	3.5	4	M8	20	10
55	685	74	-	-	110	120	60	160	65	37	30	22	4	4.5	M10	20	17
65	940	80	-	-	115	135	68	185	75	47	35	26	4.5	4.5	M10	20	17
75	1920	95	-	-	135	160	80	210	85	53	40	30	5	5	M10	25	17
90	3600	110	-	-	160	200	104	245	100	62	45	34	5.5	6.5	M12	25	40

Download File

การชดเชยการเยื้องศูนย์ (Misalignment)

แม้ ROTEX GS จะเป็น Precision Coupling แต่ยังสามารถชดเชยการเยื้องศูนย์ของเพลาได้ทั้ง 3 ทิศทาง ได้แก่

• Axial Misalignment
• Radial Misalignment
• Angular Misalignment

การจัดศูนย์เพลาที่ถูกต้องจะช่วยยืดอายุ Spider และลูกปืน รวมทั้งลดแรงที่ส่งกลับไปยัง Servo Motor

การใช้งานของ ROTEX GS

เหมาะสำหรับ

• Servo Motor
• Stepper Motor
• Ball Screw
• CNC Machine
• Linear Actuator
• Packaging Machine
• Pick & Place Robot
• Semiconductor Machine
• Printing Machine
• Inspection Machine
• Measuring System
• Automation System

วิธีเลือก ROTEX GS

ควรพิจารณา

• ขนาดเพลา
• Bore
• Torque
• กำลังมอเตอร์
• ความเร็วรอบ
• ความแม่นยำที่ต้องการ
• ชนิดของ Hub
• ความแข็งของ Spider
• การเยื้องศูนย์ของเพลา

วิธีติดตั้ง

• ตรวจสอบ Alignment
• ตเลือก Gap ตามคู่มือ
• ตประกอบ Hub
• ตใส่ Spider
• ตขัน Clamp หรือ Set Screw ตามแรงขันที่กำหนด
• ตตรวจสอบระยะ E และ Gap เพื่อให้ Spider ทำงานได้เต็มประสิทธิภาพ
