อุปกรณ์ยึดเพลาทางเลือก แรงยึดสูง ติดตั้งง่าย แม่นยำ ช่วยลดต้นทุน
ในยุคปัจจุบันที่อุตสาหกรรมการผลิตต้องการความรวดเร็ว ความแม่นยำ และการลดต้นทุน การเชื่อมต่อระหว่างเพลา (Shaft) และฮับ (Hub) จึงไม่ใช่เรื่องเล็กอีกต่อไป โดยเฉพาะในงานส่งกำลัง งานเครื่องจักร และระบบหมุนที่ต้องการความเที่ยงตรง Power Lock ได้กลายเป็นทางเลือกใหม่ที่วิศวกรทั่วโลกเลือกใช้ เพื่อยกระดับความปลอดภัยและประสิทธิภาพของระบบส่งกำลังในเครื่องจักรทุกประเภท
ทำความรู้จักกับ Power Lock หัวใจสำคัญของการยึดเพลาที่ไร้แรงเสียดทาน
Power Lock คืออะไร? อุปกรณ์ชนิดนี้คือเครื่องมือสำหรับยึดเพลาเข้ากับฮับ หรือ Shaft-Hub Connection โดยใช้หลักการของ แรงเสียดทาน (Friction Lock) แทนการใช้ลิ่มแบบดั้งเดิม กลไกนี้ถูกออกแบบมาเพื่อแก้ปัญหาที่เกิดจากการเจาะร่องลิ่มบนเพลา ซึ่งอาจทำให้โครงสร้างของเพลาอ่อนแอลง และช่วยให้การประกอบ ถอดเปลี่ยน รวมถึงการบำรุงรักษาทำได้รวดเร็วมากขึ้น
Power Lock ถูกออกแบบมาเพื่อให้ “การเชื่อมต่อเพลากับฮับเป็นเรื่องง่าย และมีความปลอดภัยสูง”

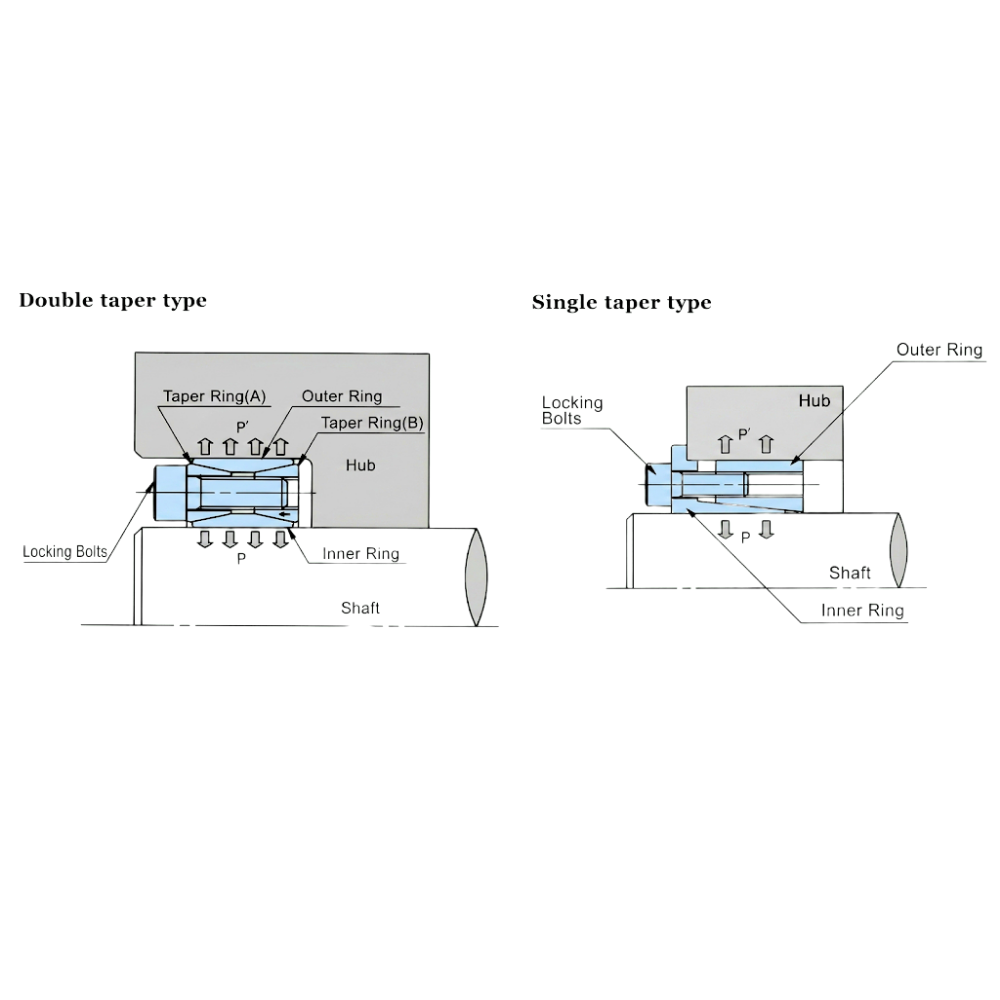

หลักการทำงานของ Power Lock
Power Lock ทำงานโดยการใช้ Bolt ขันเพื่อสร้างแรงบีบแบบวงแหวน แรงนี้จะส่งต่อไปยัง Taper Ring หรือแหวนเทเปอร์ ซึ่งจะเปลี่ยนแรงกดให้เป็นแรงบีบในแนวรัศมี ผลลัพธ์คือชิ้นส่วนด้านในจะกดรัดเพลา และชิ้นส่วนด้านนอกจะกดแน่นกับฮับ จนเกิดแรงเสียดทานมหาศาลที่สามารถส่งถ่ายแรงบิดได้ โดยไม่จำเป็นต้องเจาะร่องลิ่มบนเพลา

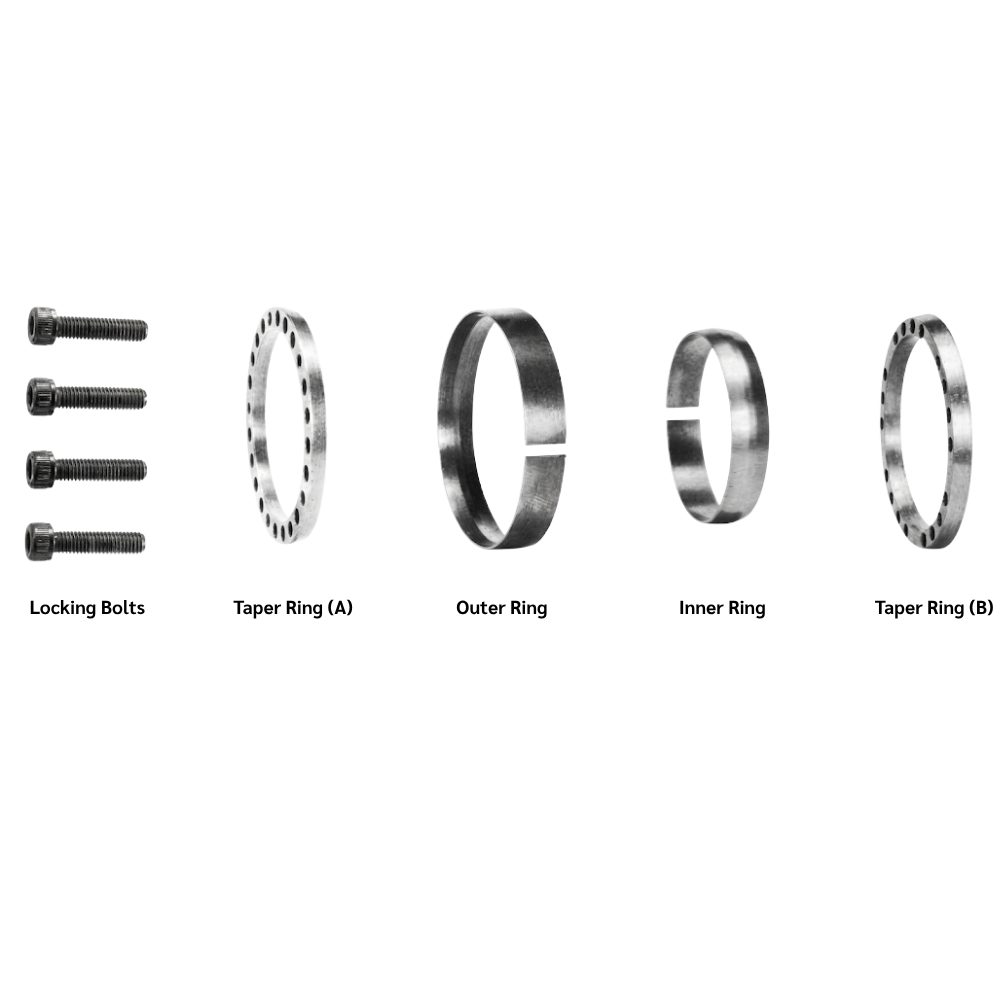

ส่วนประกอบหลักของ Power Lock ประกอบด้วย
- Inner Ring วงแหวนด้านในที่กดเข้ากับผิวของเพลา
- Outer Ring วงแหวนด้านนอกที่กดเข้ากับผิวของฮับ
- Taper Ring วงแหวนเทเปอร์ที่เป็นตัวกลางในการกระจายแรง
- Locking Bolt โบลต์สำหรับขันเพื่อสร้างแรงยึดแน่นของโครงสร้าง
5 จุดเด่นที่ทำให้ Power Lock เหนือกว่าระบบลิ่มแบบเดิม
การเปลี่ยนจากระบบลิ่มมาเป็น Power Lock ไม่ได้เป็นเพียงการเปลี่ยนวิธีการติดตั้ง แต่คือการเพิ่มขีดความสามารถให้กับเครื่องจักรในหลายมิติ
- การลดต้นทุนการผลิต (Cost Reduction) เนื่องจากไม่ต้องทำร่องลิ่มแบบ Keyless จึงช่วยลดงาน Machining ที่ยุ่งยาก เช่น การเจาะร่องลิ่ม (Keyway), การทำร่องฟัน (Spline) หรือการใช้การอัดแน่น (Press fit) ช่วยลดขั้นตอนและต้นทุนในกระบวนการผลิตได้อย่างชัดเจน
- ความสะดวกในการซ่อมบำรุง (Maintenance Friendly) การติดตั้งและถอดประกอบทำได้ง่ายเพียงแค่การขันหรือคลาย Bolt ไม่ต้องใช้ความร้อนในการถอดหรือเครื่องมือหนัก ลดเวลาหยุดเครื่องจักรและลดภาระของทีมซ่อมบำรุง
- ระบบจัดศูนย์อัตโนมัติ (Self-Centering) Power Lock มีคุณสมบัติในการปรับศูนย์กลางของตัวเองขณะติดตั้ง ช่วยลดปัญหาการแกว่ง (Runout) และเพิ่มความแม่นยำในการหมุน ทำให้เครื่องจักรทำงานได้นิ่งและลดการสั่นสะเทือน
- ขีดความสามารถในการรับแรงบิดสูง (High Torque Capacity) รองรับแรงบิดได้ตั้งแต่ระดับ Nm สำหรับเครื่องจักรขนาดเล็ก ไปจนถึงหลายหมื่น Nm สำหรับเครื่องจักรอุตสาหกรรมหนัก
- การออกแบบที่ประหยัดพื้นที่ (Space Saving) ด้วยโครงสร้างที่กะทัดรัด ทำให้สามารถติดตั้งในบริเวณที่พื้นที่จำกัดได้ดีกว่าการใช้หน้าแปลนหรือชุดโครงสร้างเสริมแบบดั้งเดิม
ประเภทของ Power Lock

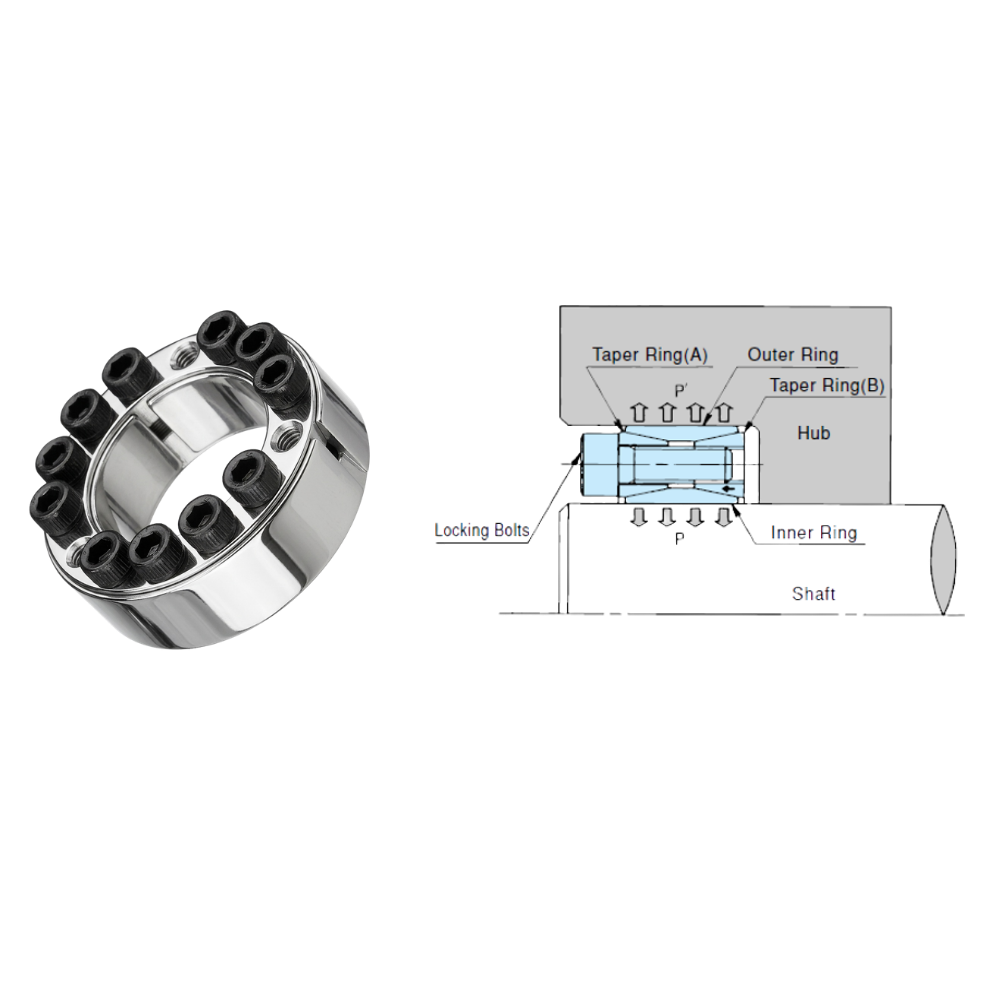

A Series (รุ่นมาตรฐาน ใช้งานสารพัดประโยชน์)
จุดเด่น
- ความเอนกประสงค์ (Multipurpose) เป็นรุ่นมาตรฐานที่ออกแบบมาให้ใช้งานได้กว้างในอุตสาหกรรมส่วนใหญ่
- ประสิทธิภาพการส่งกำลัง ไม่ต้องใช้ลิ่ม เพลา และฮับที่มีการทำ Keyway, Spline หรือการทำ Press fit โดยสามารถส่งแรงบิดผ่านแรงเสียดทานได้อย่างมีประสิทธิภาพ
- ความทนทานต่อสภาพแวดล้อม ตัววัสดุแข็งแรงหลากหลายทั้งแบบสแตนเลส และแบบเคลือบ Nickel เพื่อให้ใช้งานได้กับหน้างานที่ต้องเผชิญการกัดกร่อน
- โครงสร้างที่เชื่อถือได้ ออกแบบมาให้ยึดแน่นเมื่อแรงกดและแรงกระจายตัวสม่ำเสมอ ช่วยลดปัญหาฮับคลายหรือเพลาหมุนฟรี
เหมาะสำหรับงาน
- ระบบลำเลียงทั่วไป (Conveyor), ปั๊ม (Pulley), เฟืองโซ่หรือ Sprocket และชุดเกียร์ (Gear)
- งานที่ต้องการถอดประกอบเพื่อบำรุงรักษาได้ง่าย เพราะไม่ต้องเสียเวลาถอดหรือซ่อมร่องลิ่ม Bolt
- โปรเจกต์ที่ต้องการลดขั้นตอนและต้นทุนในการผลิตเพลา

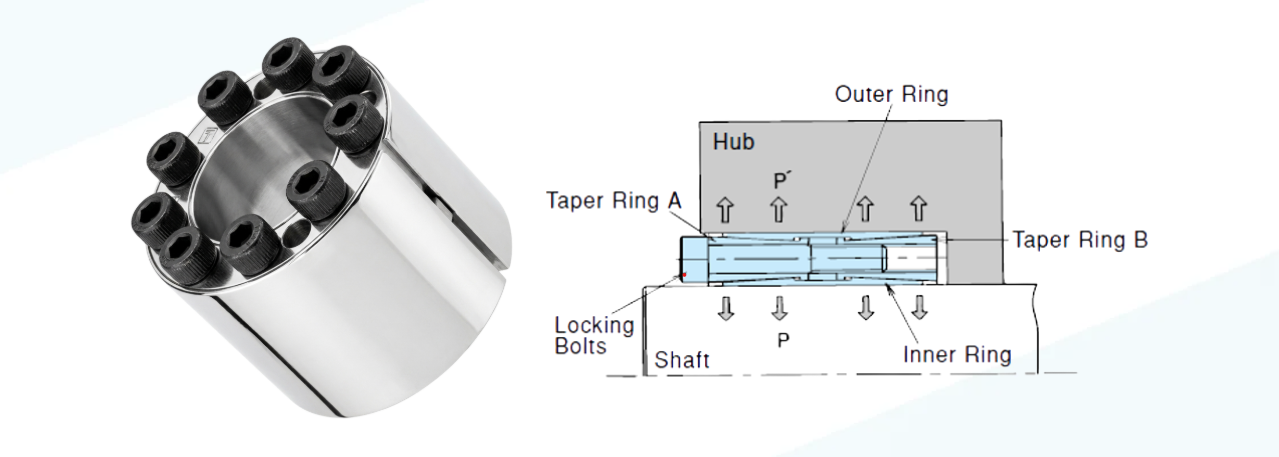

F Series (รุ่นทรงพลัง สำหรับงานแรงบิดสูงพิเศษ)
จุดเด่น
- ขีดความสามารถสูงสุด (High Capacity) ออกแบบมาเพื่อรับแรงบิดสูง โดยรับได้มากกว่ารุ่น A Series ถึงประมาณ 1.5 – 3 เท่า
- อัปเกรดได้ทันที (Easy Upgrade) มีขนาดเส้นผ่านศูนย์กลางภายนอกเท่ากับรุ่น A Series แต่ตัวเครื่องยาวกว่า ทำให้สามารถเปลี่ยนแทนรุ่นเดิมเพื่อเพิ่มประสิทธิภาพได้โดยไม่ต้องแก้ไขขนาดเพลาหรือฮับ
- ความแม่นยำสูง ระบบ Self-centering ในตัว ช่วยจัดศูนย์อัตโนมัติ ลดปัญหาการแกว่ง และเพิ่มความเที่ยงตรงของเครื่องจักร
- แรงยึดเกาะระดับ Tight Fit โครงสร้างของรุ่นนี้ถูกออกแบบมาให้ยึดแน่นเป็นพิเศษเพื่อความมั่นคงสูงสุด
เหมาะสำหรับงาน
- งานโหลดหนักมาก (Heavy Duty) เช่น เครื่องบด (Crusher), เครื่องผสม (Mixer) หรือเครื่องจักรอุตสาหกรรมขนาดใหญ่
- ระบบสายพานลำเลียงขนาดใหญ่ที่ต้องรับน้ำหนักมาก
- งานที่รุ่นมาตรฐาน A Series รับแรงบิดไม่ไหว หรือต้องการความมั่นใจในการยึดเกาะมากขึ้น

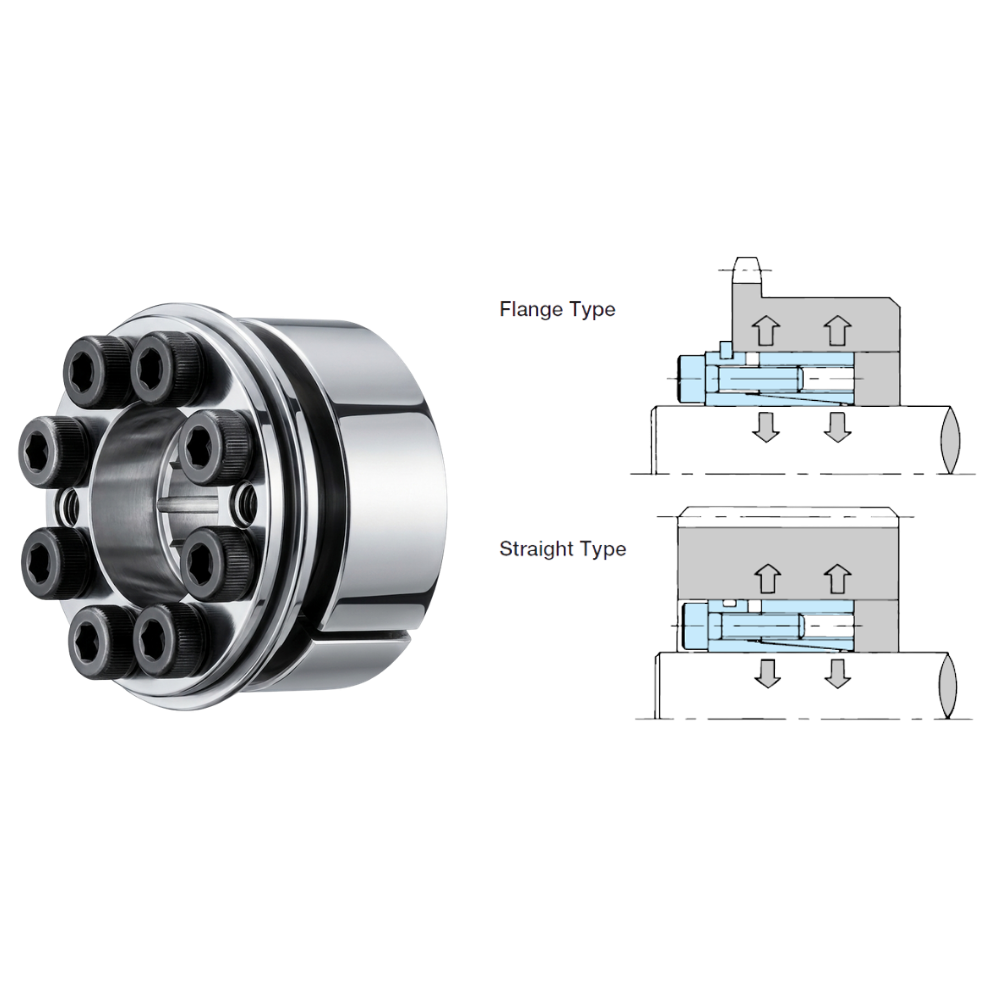

WELLOCK04/06 Series (รุ่นนวัตกรรม ปรับเปลี่ยนได้ตามหน้างาน)
จุดเด่น
- ความยืดหยุ่นแบบ 2-in-1 สามารถปรับเปลี่ยนรูปแบบการใช้งานได้ทั้งแบบมีหน้าแปลน (Flange Type) และแบบตรง (Straight Type) เพื่อรองรับการใส่หรือถอด Snap Ring เท่านั้น
- การจัดศูนย์ที่ยอดเยี่ยม มีคุณสมบัติ Self-centering ช่วยลดการสั่นสะเทือนขณะเครื่องจักรทำงาน
- ประสิทธิภาพการผลิต ใช้การล็อกเพลาที่แน่นและมีความแม่นยำสูง
เหมาะสำหรับงาน
- งานที่ต้องการความยืดหยุ่นในการติดตั้งตามพื้นที่หน้างานที่แตกต่างกัน
- ระบบที่ต้องการลดแรงสั่นสะเทือนและเพิ่มความเสถียรในการหมุน

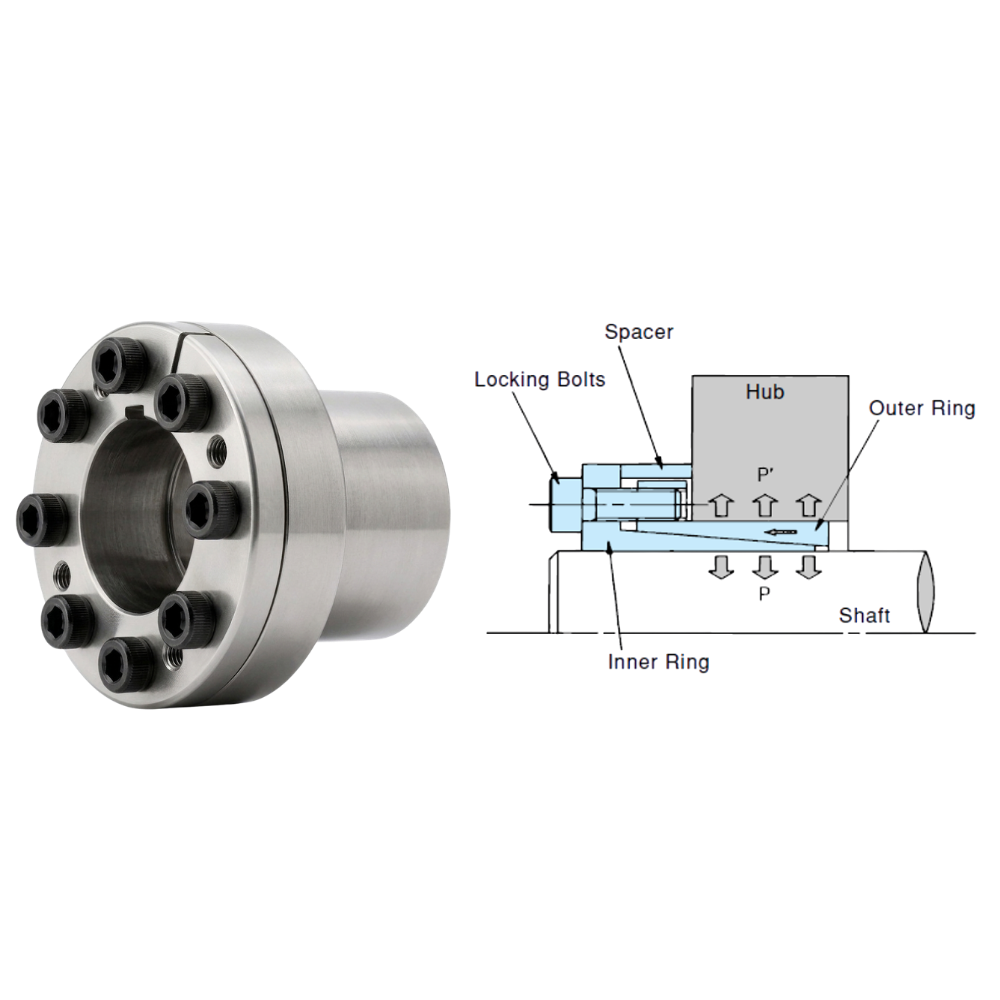

TF Series (รุ่นจิ๋วแต่แจ๋ว สำหรับ Hub ขนาดเล็ก)
จุดเด่น
- ออกแบบเพื่ออุปกรณ์ขนาดเล็ก โครงสร้างบางที่ดีไซน์มาเฉพาะสำหรับงานที่มีฮับขนาดเล็กหรือพื้นที่จำกัด
- ติดตั้งรวดเร็ว (Fast Installation) ใช้จำนวน Bolt น้อยลง ทำให้ประกอบได้ง่ายและลดภาระของผู้ปฏิบัติงาน
- ความทนทานต่อสนิม มีรุ่นที่เคลือบผิวด้วย Electroless Nickel Plating ช่วยป้องกันการกัดกร่อนและยืดอายุการใช้งานในสภาพแวดล้อมชื้น
เหมาะสำหรับงาน
- เครื่องจักรขนาดกะทัดรัด (Compact Machine) และระบบลำเลียงขนาดเล็ก (Mini Conveyor)
- งานที่มีพื้นที่ติดตั้งจำกัดมาก และต้องการความแม่นยำในการหมุนสูง

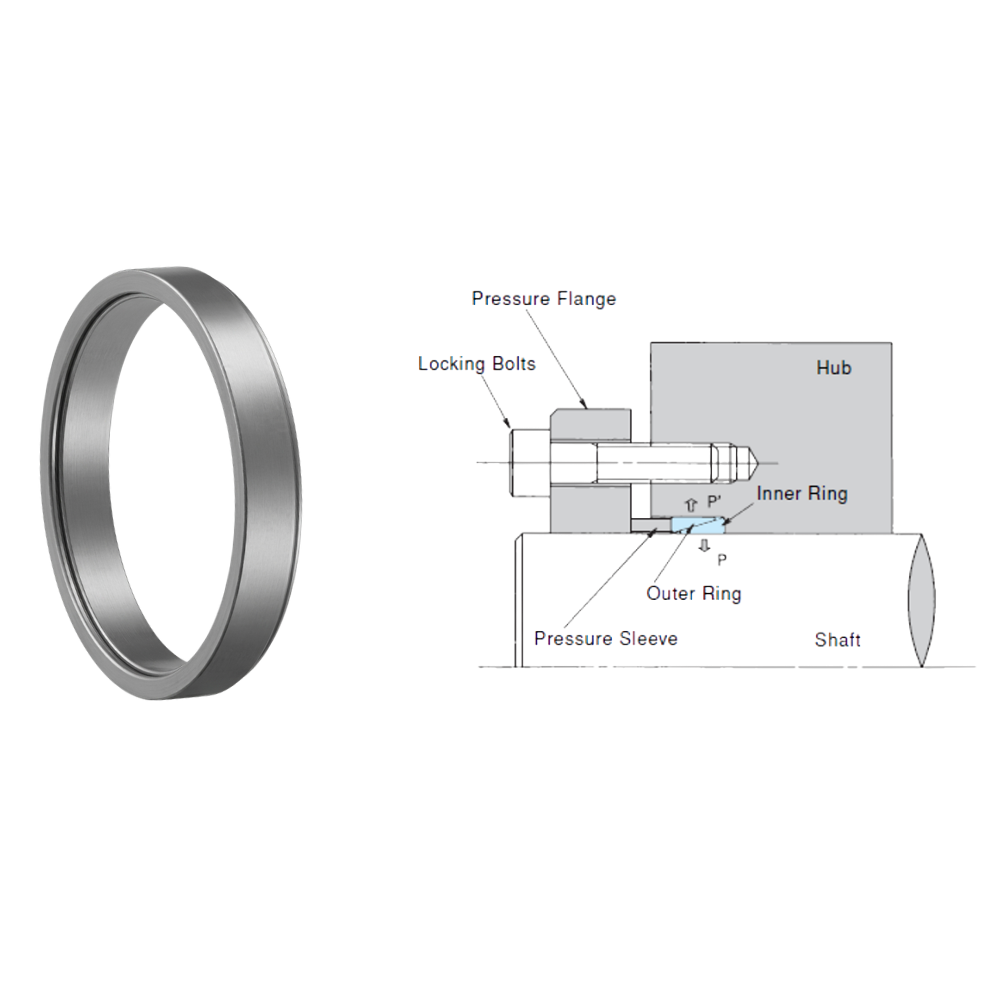

WELLOCK03 Series (รุ่นประหยัดพื้นที่และคุ้มค่า)
จุดเด่น
- ดีไซน์บางเฉียบ (Low Profile) ออกแบบมาให้มีโครงสร้างบางเป็นพิเศษ ใช้พื้นที่ในการติดตั้งน้อยมาก
- ความคุ้มค่าสูงสุด ให้ประสิทธิภาพในการยึดเกาะที่ดีในราคาที่เหมาะสม ช่วยประหยัดงบประมาณโครงการ
- มีโครงสร้าง Pressure Flange ช่วยให้การกระจายแรงบีบมีความสม่ำเสมอและมั่นคง
เหมาะสำหรับงาน
- งานที่ต้องการลดน้ำหนักรวมของเครื่องจักรและลดขนาดของอุปกรณ์ประกอบ
- งานที่เป็นโครงการควบคุมต้นทุน และมีพื้นที่จำกัดในการออกแบบสูง

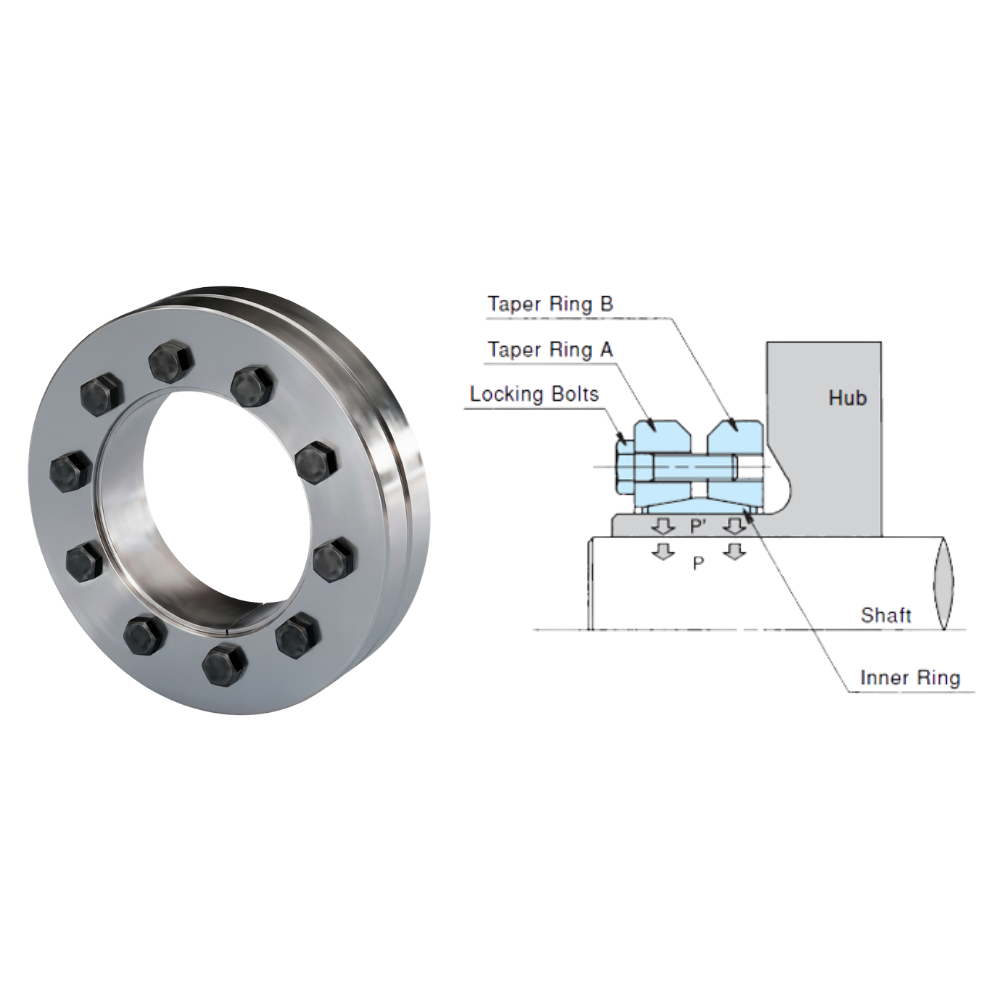

Shrink Disc Series (รุ่นสำหรับเพลากลวงโดยเฉพาะ)
จุดเด่น
- การล็อกจากภายนอก (External Lock) ติดตั้งจากด้านนอกเพลา เหมาะสำหรับงานที่ไม่สามารถเข้าถึงผิวด้านในเพลาได้
- โครงสร้างที่เรียบง่ายแต่แข็งแรง ประกอบด้วยชิ้นส่วนหลักเพียง Taper Ring และ Inner Ring ทำให้ดูแลง่ายและลดโอกาสเสียหาย
- แรงบิดและแรงยึดขนาดกลาง สามารถรองรับแรงบิดได้สูงขึ้นเรื่อย ๆ ตามขนาดของเพลาที่ใหญ่ขึ้น
เหมาะสำหรับงาน
- ชุดเกียร์แบบ Hollow Shaft Gearbox และ Shaft mount reducer
- เครื่องจักรอุตสาหกรรมที่ติดตั้งรอบนอกและต้องการการล็อกแบบเพลากลวง
วิธีการติดตั้ง Power Lock สำหรับช่างหน้างาน
การติดตั้ง Power Lock ให้ถูกต้อง เป็นหัวใจสำคัญที่ทำให้
- ยึดเพลาได้แน่น
- รับแรงบิดได้เต็มประสิทธิภาพ
- ไม่เกิดการคลอน หรือเสียหายระหว่างใช้งาน
ขั้นตอนการติดตั้ง Power Lock อย่างมืออาชีพ เพื่อประสิทธิภาพสูงสุด

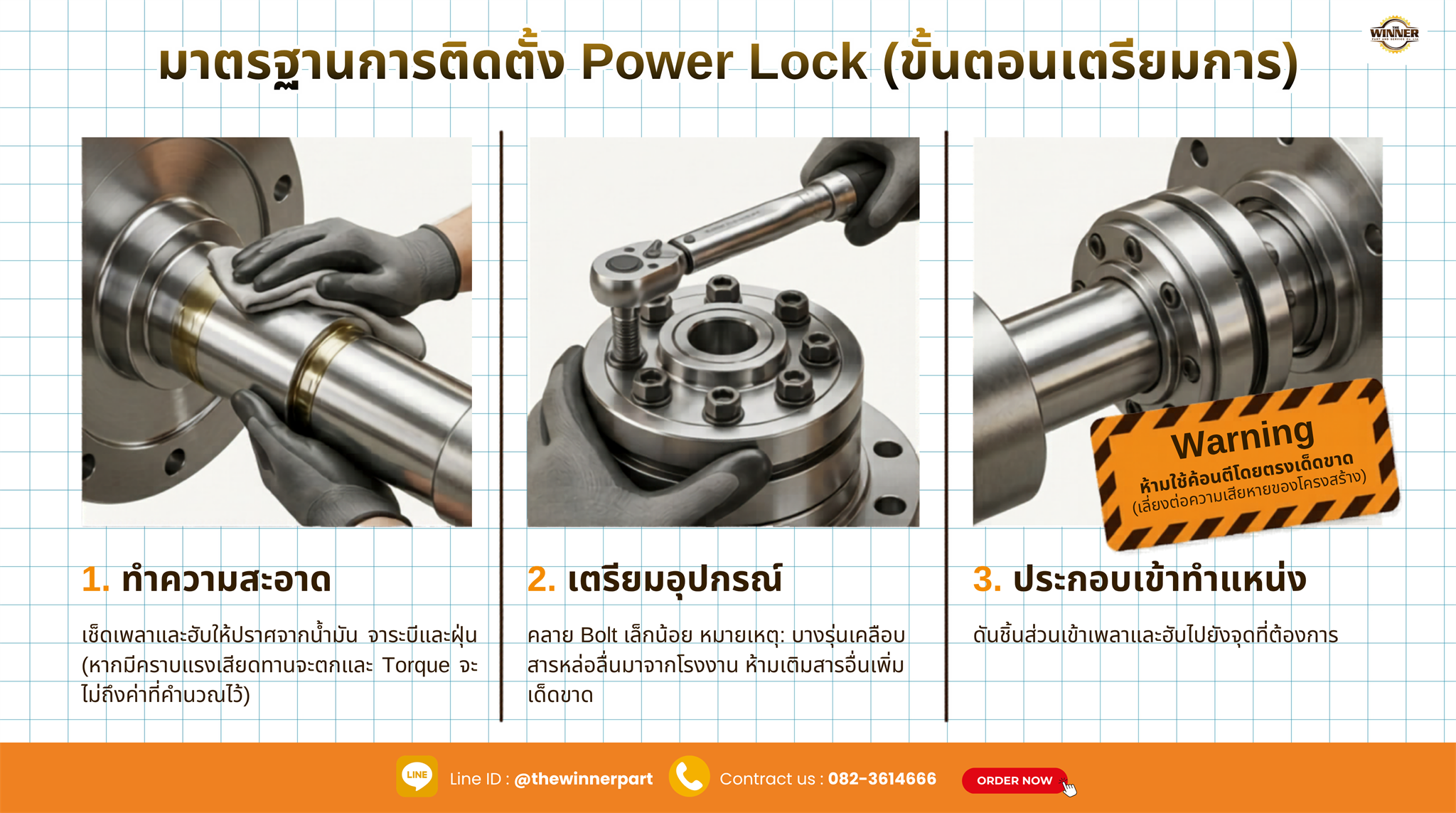

ขั้นตอนการติดตั้ง Power Lock อย่างถูกต้องตามมาตรฐานวิศวกรรม จะช่วยให้ยึดเพลาได้แน่นและรับแรงบิดได้เต็มประสิทธิภาพ โดยมีขั้นตอนสำคัญดังนี้
- ทำความสะอาดผิวสัมผัส ต้องเช็ดเพลา (Shaft) และฮับ (Hub) ให้สะอาดหมดจด โดยต้องไม่มีน้ำมัน จาระบี หรือฝุ่นผงหลงเหลืออยู่ เพราะสิ่งสกปรกเหล่านี้จะลดแรงเสียดทาน ส่งผลให้ค่าแรงบิด (Torque) ที่ได้ไม่เต็มตามที่ออกแบบไว้
- เตรียม Power Lock ก่อนติดตั้ง ห้ามแกะ Bolt ออกล่วงหน้า ให้ใส่ชิ้นส่วนทั้งหมดเข้าประกอบอย่างถูกตำแหน่ง ตรวจสอบความพร้อมของอุปกรณ์ โดยก่อนรูดเข้าช่องเพลาต้องคลาย Bolt บางตัว หรือให้เป็นไปตามคู่มือของแต่ละรุ่น
- ใส่ Power Lock ลงในตำแหน่ง สวมอุปกรณ์เข้ากับเพลาและฮับ แล้วจัดแนวให้อยู่ในตำแหน่งที่ต้องการ ต้องระวังอย่าเคาะหรือฝืนใช้แรงมากเกินไป เพราะอาจทำให้ชิ้นส่วนภายในเสียหายหรือเสียรูปได้

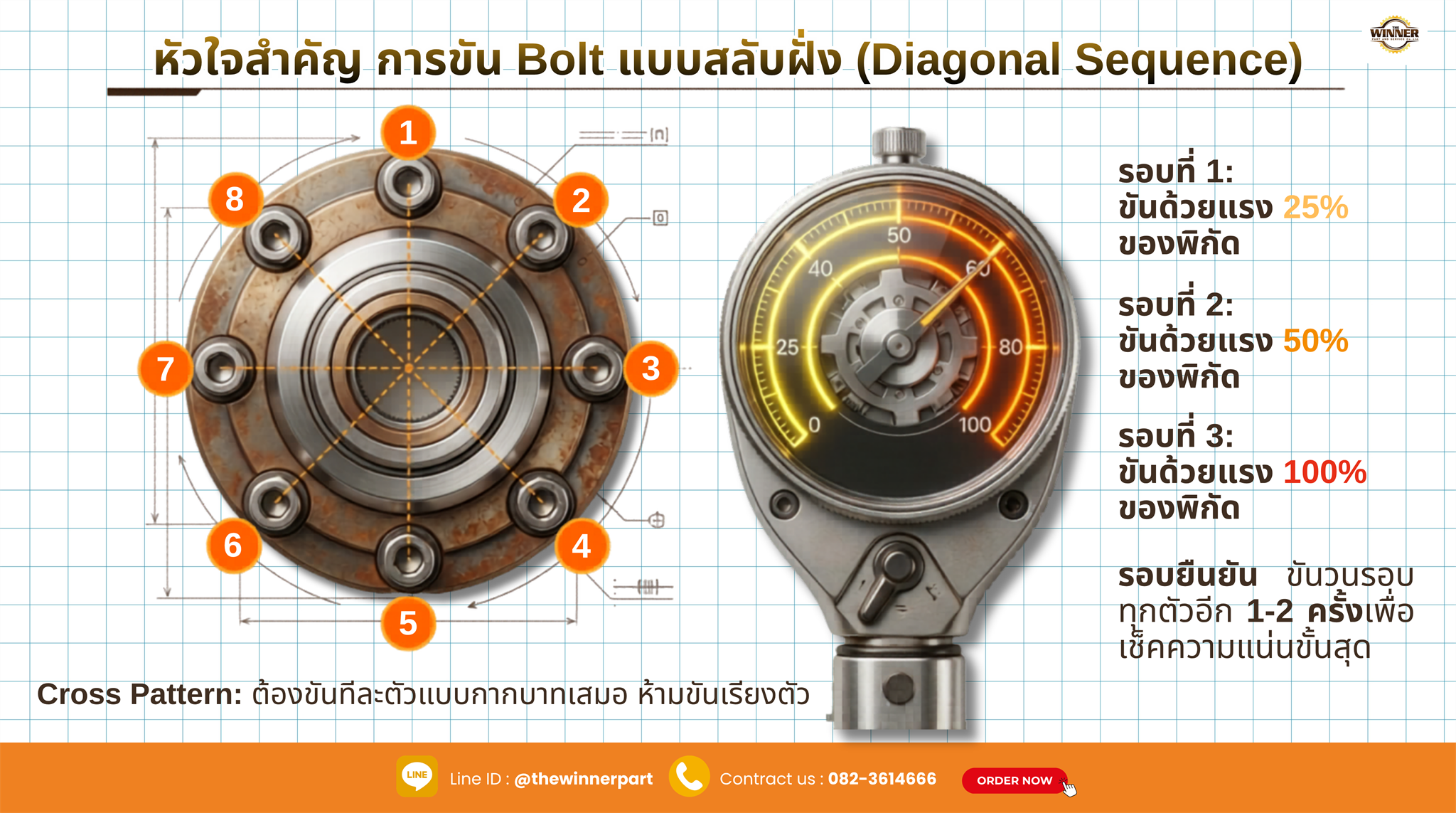

- เริ่มขัน Bolt แบบ “สลับฝั่ง” (Diagonal) ขันสลับลำดับในลักษณะกากบาทหรือ Cross pattern โดยเริ่มที่ความแน่นประมาณ 25% ของค่าแรงบิด (Torque) ที่กำหนดไว้
- เพิ่มแรงขันเป็นลำดับ ทำซ้ำแบบการขันสลับฝั่งในรอบที่ 2 โดยเพิ่มแรงขันเป็น 50% Torque และในรอบที่ 3 ให้เพิ่มเป็น 100% Torque เพื่อให้แรงบีบกระจายตัวอย่างสม่ำเสมอ
- ขันวนสุดท้ายแบบรอบวง หลังจากขันครบตามค่าที่กำหนดแล้ว ให้ขัน Bolt ทุกตัววนรอบอีก 1-2 รอบ เพื่อตรวจสอบให้แน่ใจว่าทุกตัวมีความแน่นเท่ากันและไม่มีตัวไหนหลวม
เคล็ดลับเพิ่มเติมจากหน้างาน ควรใช้ Torque Wrench หรือประแจปอนด์เท่านั้นในการติดตั้ง และใช้วิธีค่อย ๆ เพิ่มแรงขันทีละรอบ เพื่อให้การยึดแน่นสม่ำเสมอและยืดอายุการใช้งานของอุปกรณ์ได้ยาวนานขึ้น

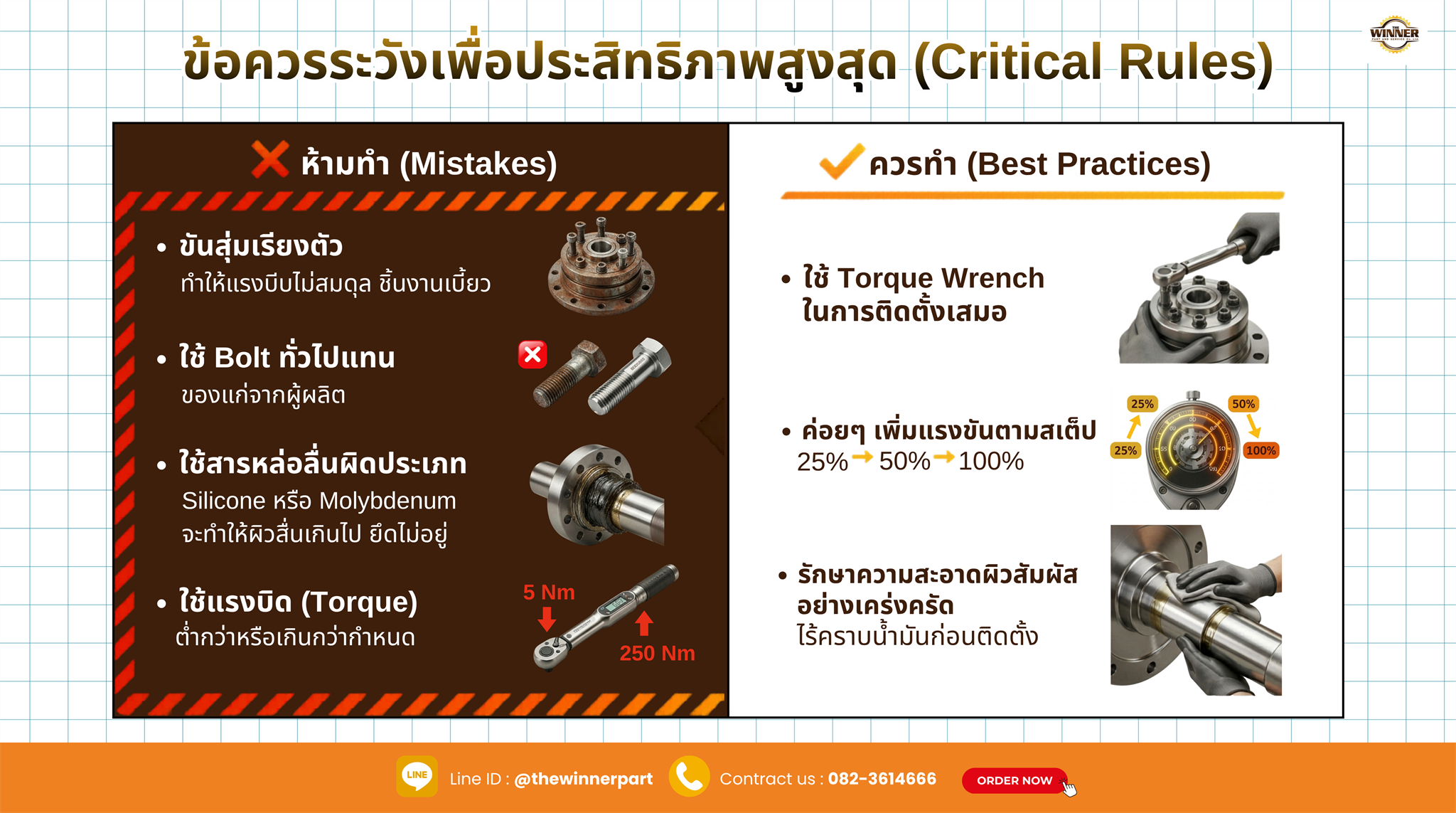

ข้อห้ามสำคัญ (Critical Mistakes) ในการติดตั้ง Power Lock
- ห้ามขันโบลต์แบบเต็มแรงตั้งแต่ตอนแรก เมื่อเจอผู้ใช้วิธีการขันแบบสุดแรงในครั้งแรกจากมากไปน้อย พื้นผิวแรงบีบจะไม่สม่ำเสมอ ส่งผลให้เกิดความเค้นเฉพาะจุดและอาจทำให้ชิ้นส่วนเสียรูป
- ห้ามใช้แรงขันหรือค่าแรงบิดต่ำกว่าระดับที่ผู้ผลิตกำหนดไว้ หากใช้แรงขันต่ำเกินไป อุปกรณ์จะยึดไม่แน่นพอ ส่งผลให้เกิดการลื่นไถลของฮับบนเพลา เมื่อเครื่องจักรทำงานจะเกิดความร้อนและทำให้โครงสร้างสึกหรออย่างรวดเร็ว
- ห้ามขันโบลต์ให้แน่นจนเกินค่าแรงบิดสูงสุดที่ระบุไว้ เนื่องจากแรงบิดเกินกำหนดอาจทำให้โบลต์ยืดตัวหรือสร้างความเสียหายต่อโครงสร้าง
- ห้ามนำโบลต์ทั่วไปมาทดแทนของเดิม Power Lock ต้องใช้ Bolt ที่มีคุณสมบัติเฉพาะ หากนำโบลต์ทั่วไปมาใช้แทนอาจทำให้รับแรงไม่ได้ตามสเปก
- ห้ามใช้สารหล่อลื่นผิดประเภท หากสารหล่อลื่นไม่เหมาะสมกับจุดที่ต้องการ อาจทำให้แรงเสียดทานเปลี่ยนไป และส่งผลให้ค่าการล็อกเพลาไม่ตรงกับที่ออกแบบไว้
หลักการสำคัญของการติดตั้ง Power Lock
- ความสะอาดของพื้นผิวสัมผัส หลักการทำงานของ Power Lock อาศัยแรงเสียดทานเป็นหัวใจสำคัญ ดังนั้นพื้นผิวเพลาและพื้นผิวฮับต้องสะอาด ปราศจากคราบน้ำมัน และสิ่งสกปรก หากมีสิ่งเหล่านี้ปนเปื้อนจะลดแรงเสียดทาน ทำให้ระบบยึดล็อกไม่เต็มประสิทธิภาพ
- การกระจายแรงบีบที่สม่ำเสมอ การขันโบลต์ทีละตัวหรือการขันเต็มแรงในตำแหน่งเดียว อาจทำให้แรงกระจายไม่เท่ากัน ส่งผลให้ชิ้นส่วนเกิดการบิดตัว ดังนั้นต้องขันตามลำดับและเพิ่มแรงขันทีละขั้น
- ตรวจสอบรูเพลาและมาตรฐาน การยึดแน่นที่ดีต้องอาศัยรูเพลาที่ได้มาตรฐาน วิศวกรจึงควรตรวจสอบทั้งขนาด ความกลม ความเรียบผิว และความสะอาดของเพลาก่อนเริ่มติดตั้ง
เคล็ดลับจากหน้างานจริงสำหรับการติดตั้ง Power Lock
- ช่างภาคติดตั้งต้องใช้ประแจปอนด์เท่านั้น เพราะการวัดค่าแรงขันที่แม่นยำช่วยให้ได้แรงบีบสม่ำเสมอ และลดโอกาสเกิดความเสียหายจากการขันแน่นเกินไปหรือหลวมเกินไป
- ควรตรวจเช็กซ้ำหลังระบบเริ่มเดินจริง หลังใช้งานช่วงแรก ควรตรวจสอบความแน่นของ Bolt อีกครั้ง เพื่อให้แน่ใจว่าอุปกรณ์ยังอยู่ในตำแหน่งที่เหมาะสมและไม่มีการคลายตัว
สรุปแบบเข้าใจง่าย
- การติดตั้ง Power Lock ที่สมบูรณ์แบบ ต้องเริ่มจากการทำความสะอาดพื้นผิวสัมผัสเพลาและฮับ ตั้งค่าตามแรงบิดมาตรฐานของผู้ผลิต และขัน Bolt เป็นลำดับอย่างถูกต้อง
- อุปกรณ์ล็อกเพลาแบบไร้ลิ่ม ช่วยลดขั้นตอนการเจาะร่องลิ่ม เพิ่มความแม่นยำ ลดแรงสั่นสะเทือน และช่วยให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพมากขึ้น
