อุปกรณ์วิศวกรรมชิ้นสำคัญที่มักพบในระบบส่งกำลัง งานเครื่องจักร และระบบขับเคลื่อนที่ต้องส่งกำลังระหว่างเพลาสองตัว ที่ไม่ได้อยู่ในแนวระนาบเดียวกันได้อย่างมีประสิทธิภาพ อุปกรณ์ชนิดนี้จะช่วยให้แรงหมุนจากต้นกำลังส่งต่อไปยังปลายทางได้ แม้แนวเพลาจะทำมุมกัน และยังช่วยให้ระบบทำงานได้ต่อเนื่องมากขึ้นโดยไม่ต้องบังคับให้เพลาทั้งสองอยู่ตรงแนวเดียวกันเสมอไป

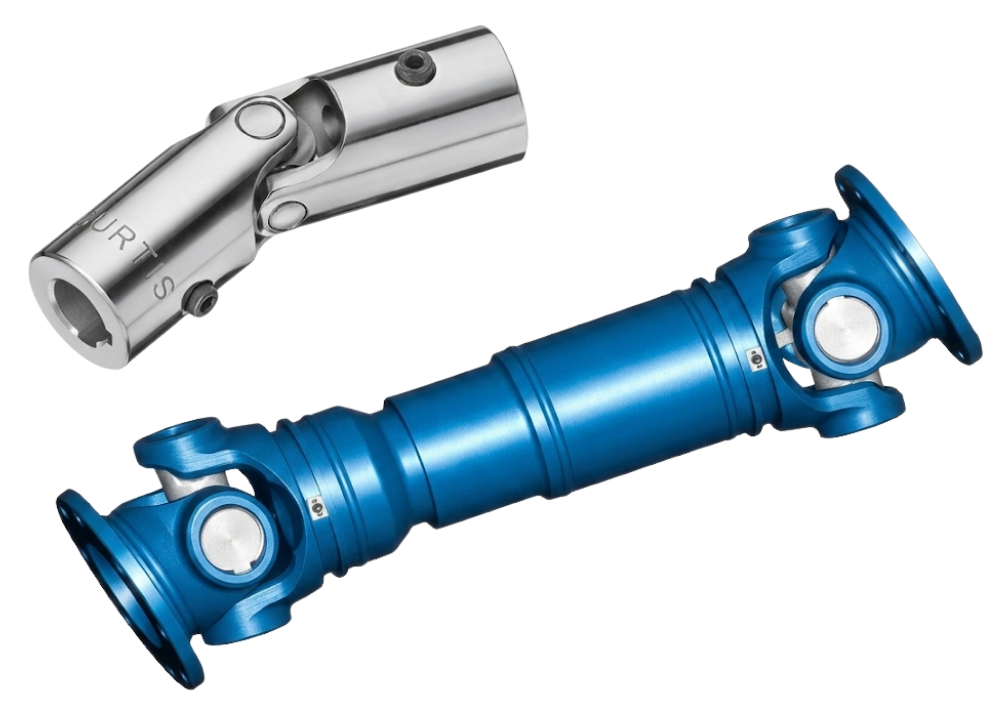

คืออุปกรณ์สำหรับส่งกำลังหมุนระหว่างเพลาสองตัวที่ติดตั้งไม่อยู่ในแนวระนาบเดียวกัน ทำหน้าที่เป็นข้อต่อที่ช่วยให้เพลาที่เชื่อมต่อกันสามารถส่งผ่านแรงบิดและกำลังหมุนถึงกันได้อย่างต่อเนื่อง แม้จะมีมุมหรือความเอียงระหว่างเพลาก็ตาม
ที่ทำงานร่วมกันเพื่อให้สามารถส่งกำลังในขณะที่เพลาเอียงได้ ดังนี้

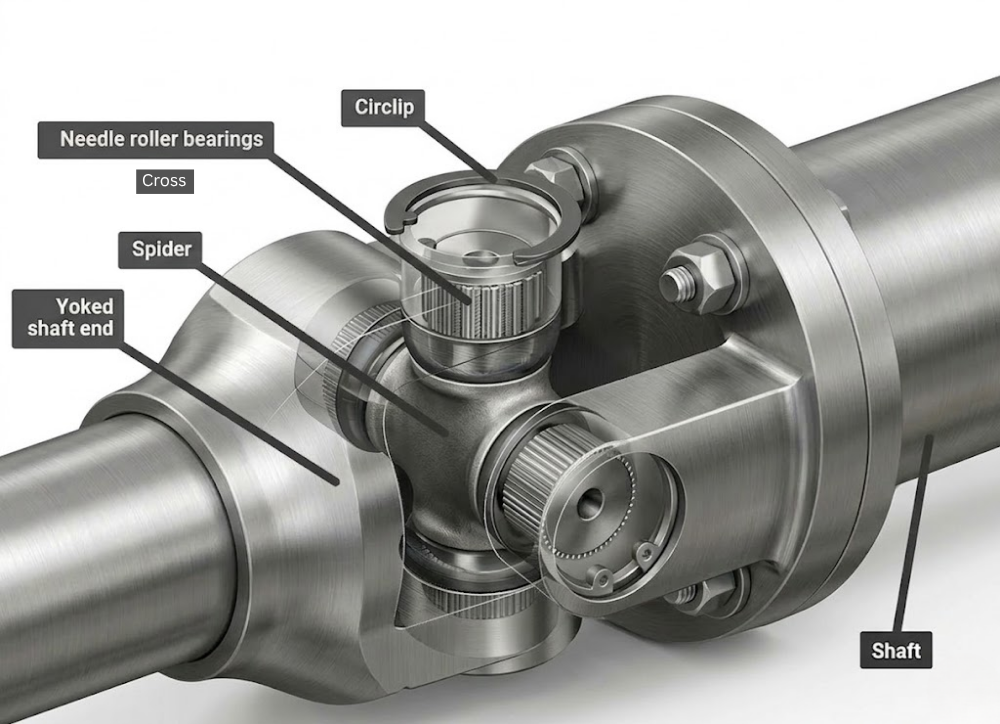

1. การรับต้นกำลังเข้า (Initial Power) มอเตอร์จะเริ่มต้นด้วยการหมุนเพลาต้นทางเพื่อส่งกำลังจากต้นเข้าสู่ระบบการทำงานของเครื่องจักร อย่างเป็นลำดับขั้นตอน กำลังหมุนจากเพลาต้นทางจะถูกส่งต่อโดยตรงเพื่อทำการขับเคลื่อนชิ้นส่วน Yoke ตัวที่ 1 ที่ติดตั้งอยู่กับเพลาต้นให้หมุนตาม
2. การขับเคลื่อนจุดหมุน (Cross Drive) เมื่อ Yoke ตัวที่ 1 หมุน จะรับแรงบิดแล้วทำหน้าที่ขับเคลื่อนตัว Cross หรือกากบาท ให้เป็นจุดส่งกำลังกลางของระบบที่รับแรงหมุนเข้ามา แล้วถ่ายทอดแรงไปยังชุดหมุนอีกด้านหนึ่งของ Universal Joint
3. การถ่ายโอนแรงบิด (Torque Transfer) ในขั้นตอนนี้ Cross จะทำหน้าที่ส่งถ่ายแรงบิดต่อไปยัง Yoke ตัวที่ 2 แม้ว่าเพลาทั้งสองด้านจะไม่ได้อยู่ในแนวตรงเดียวกัน แต่แรงบิดยังสามารถถ่ายโอนผ่านกากบาทได้ ทำให้การส่งแรงระหว่างเพลาสองฝั่งเกิดขึ้นได้อย่างต่อเนื่อง
4. การขับเคลื่อนปลายทาง (Output Drive) การหมุนของ Yoke ตัวที่ 2 จะส่งผลให้เพลาปลายทางหมุนตาม ทำให้การส่งกำลังจากต้นทางไปยังปลายทางเสร็จสมบูรณ์ และระบบเครื่องจักรสามารถทำงานได้อย่างต่อเนื่อง แม้แนวเพลาจะไม่ได้อยู่ตรงกันก็ตาม
5. กลไกการหมุนหลายแกน (Multi-axis Rotation) ระบบทำงานได้เป็นมุมเอียงเพราะ Cross หมุนได้หลายแกน และมี Bearing หรือลูกปืนเข็มช่วยลดแรงเสียดทาน ในแต่ละแกนหมุน ระบบจึงทำงานได้ต่อเนื่อง ลดการสะดุด และช่วยให้การส่งกำลังมีความราบรื่นมากขึ้น
การติดตั้งแบบ Equal Angle อย่างไรก็ตาม การใช้ Double Universal Joint จะทำงานได้อย่างสมบูรณ์ก็ต่อเมื่อติดตั้งได้ถูกต้อง โดยต้องตั้งมุมของเพลาต้นทางและปลายทางให้เท่ากัน ระบบจึงจะช่วยลดความเร็วที่แกว่ง และทำให้การส่งกำลังราบรื่นมากขึ้น
หากติดตั้งไม่ถูกต้อง อุปกรณ์อาจเกิดการสั่นสะเทือนผิดปกติ การสึกหรอเร็วขึ้น และส่งผลต่ออายุการใช้งานของระบบโดยรวมได้
จุดเด่นสำคัญที่สุดของ Universal Joint คือความสามารถในการส่งกำลังหมุนระหว่างเพลาสองตัว ที่ไม่อยู่ในแนวระนาบเดียวกัน หรือเพลาทำมุมกันได้อย่างดี ช่วยให้เครื่องจักรที่มีข้อจำกัดด้านพื้นที่หรือโครงสร้าง สามารถส่งกำลังได้โดยไม่จำเป็นต้องจัดเพลาให้ตรงกันเสมอ
Universal Joint ถูกออกแบบมาเพื่อใช้งานกับเครื่องจักรที่ต้องการการส่งกำลังจากต้นทางจำนวนมาก โดยมีจุดเด่นเรื่องการรับแรงบิดสูง เหมาะกับงานที่ใช้กับระบบเพลาขับในอุตสาหกรรมขนาดใหญ่ เครื่องจักรเหล็ก หรือระบบลำเลียงที่ต้องการความแข็งแรงและความมั่นคงของการส่งกำลัง
ในระบบส่งกำลังของโรงงาน มักพบการเปลี่ยนโหลดหรือแรงกระชากระหว่างการทำงาน Universal Joint มีจุดเด่นด้านโครงสร้างที่แข็งแรง และสามารถรับแรงกระแทกได้ดี เช่น ในงานที่มี Yoke, Cross และ Bearing รองรับการหมุนและแรงบิดอย่างต่อเนื่อง
จุดเด่นอีกอย่างคือความสามารถในการทำงานภายใต้สภาพแวดล้อมที่เลวร้าย ไม่ว่าจะเป็นพื้นที่มีฝุ่นละอองหนาแน่น มีความร้อนสูง หรือมีการทำงานต่อเนื่องตลอด 24 ชั่วโมง ทำให้ Universal Joint กลายเป็นชิ้นส่วนสำคัญในเครื่องจักรหลายประเภท เช่น
การเลือกใช้ Universal Joint ที่มีคุณภาพและติดตั้งอย่างถูกวิธี เช่น การตรวจสอบแนวเพลา และการหล่อลื่นตามระยะ จะช่วยให้อุปกรณ์ทำงานได้เต็มประสิทธิภาพและลดปัญหาการสึกหรอ

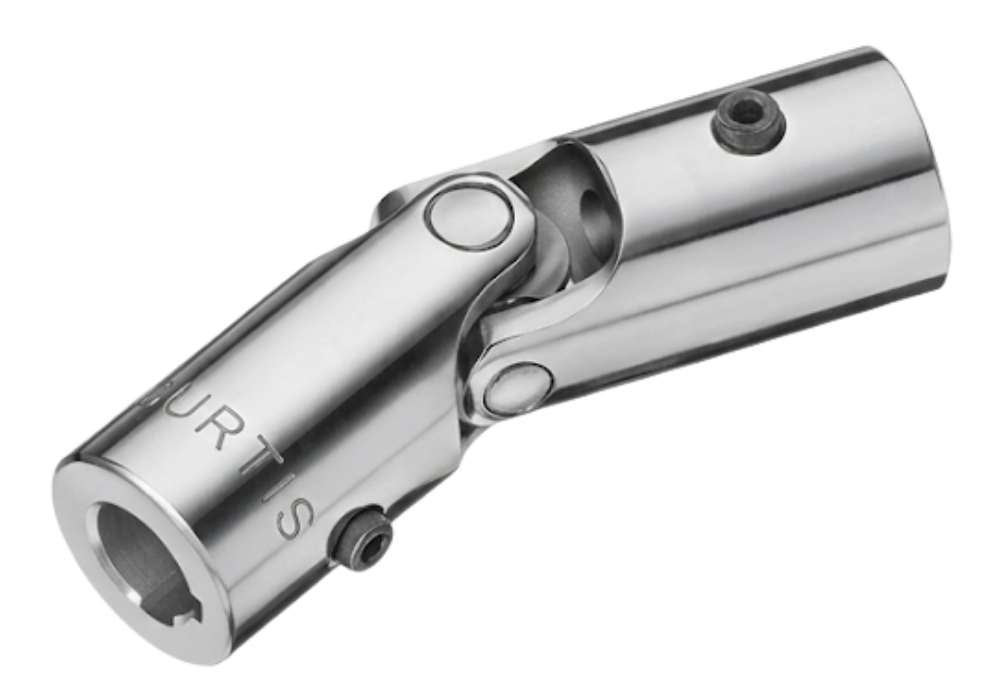

1. งานที่มุมเยื้องน้อย (Low Angle) เหมาะกับความคล่องตัว งานที่มีมุมเยื้องระหว่างเพลาไม่มาก หรือเพลาทั้งสองด้านยังอยู่ในตำแหน่งที่สามารถควบคุมได้ง่าย เหมาะสำหรับงานที่ต้องการการส่งกำลังแบบเรียบง่ายและต้นทุนไม่สูง
2. งานที่ต้องการแรงรับไม่สูงมากเพื่อลดแรงกระชากของเพลา เนื่องจากรอยต่อของระบบมีจุดหมุนเพียงหนึ่งตำแหน่ง จึงเหมาะกับงานที่โหลดไม่หนักมาก หรือแรงบิดไม่สูงมาก
3. งานส่งกำลังที่ไม่มีเรื่องความสม่ำเสมอของรอบหมุน เหมาะสำหรับระบบสายพานลำเลียงหรือเครื่องจักรภาคการเกษตร ที่สามารถยอมรับการแกว่งของความเร็วรอบได้บ้าง
4. งานโครงสร้างพื้นฐานที่เน้นความคุ้มค่าและประหยัดงบประมาณ สำหรับผู้ประกอบการที่ต้องการลดต้นทุนการเลือกใช้ข้อต่อชนิดง่าย ๆ แต่ยังคงต้องการการส่งกำลังระหว่างเพลาที่ทำมุมกัน
5. งานที่เครื่องจักรอยู่ในสภาวะนิ่งและไม่ต้องรับโหลดสูงต่อเนื่อง ใช้สำหรับแก้ไขปัญหาเพลาที่ไม่ตรงแนวในระดับเบื้องต้น โดยเฉพาะเครื่องจักรที่มีการทำงานราบรื่นและไม่เกิดแรงกระแทกหนัก
1. งานที่ต้องการความแม่นยำสูงและความเร็วที่สม่ำเสมอตลอดเวลา ถ้าเครื่องจักรต้องการรอบการหมุนที่นิ่งและเที่ยงตรงมาก Single Universal Joint อาจทำให้เกิดการเปลี่ยนแปลงของความเร็วรอบในระหว่างการหมุนได้
2. งานที่มีมุมเยื้องของเพลามากเกินกว่าที่มาตรฐานกำหนด หากเพลาวางมุมเยื้องมากเกินไป จะทำให้เกิดแรงสั่นสะเทือนสูง ทำให้เกิดการสึกหรอเร็วและลดอายุการใช้งานของอุปกรณ์
3. งานที่ต้องทำงานด้วยความเร็วรอบสูงหรือระบบส่งกำลังที่มีการสั่นสะเทือน การใช้ข้อต่อแบบเดียวอาจทำให้เกิดแรงบิดที่ไม่สม่ำเสมอ และสร้างแรงสั่นสะเทือนต่อเนื่องในระบบ
4. งานที่ต้องการความนิ่งและความราบเรียบในการหมุนเป็นพิเศษ เครื่องจักรบางประเภทต้องการความละเอียดในการส่งกำลัง เช่น งานบรรจุภัณฑ์ งานควบคุมตำแหน่ง หรือเครื่องจักรระบบอัตโนมัติ หากเลือกใช้ Single Universal Joint อาจส่งผลต่อคุณภาพการผลิตได้
เมื่อคุณต้องตัดสินใจเลือกใช้อุปกรณ์ที่เกี่ยวข้องกับแรงบิดและความแม่นยำในการส่งกำลัง ควรพิจารณาทั้งลักษณะงาน มุมเยื้อง ความเร็วรอบ และโหลดของเครื่องจักร เพราะการเลือกผิดอาจทำให้ระบบสึกหรอเร็วขึ้นหรือหยุดทำงานโดยไม่จำเป็น

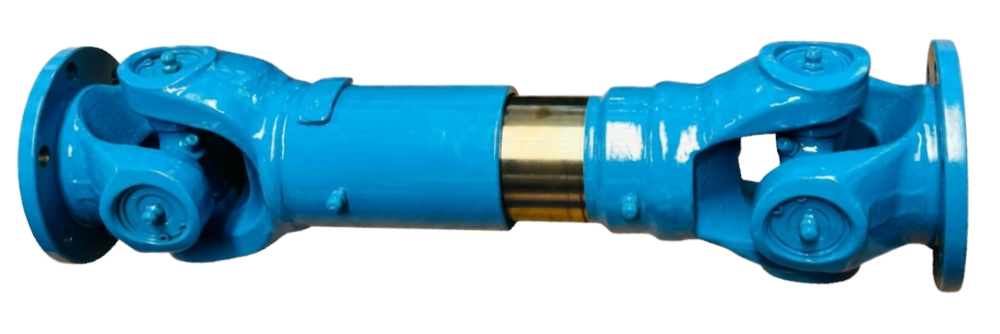

หลักการที่เป็นหัวใจของ Double Universal Joint คือการช่วยแก้ปัญหา “ความเร็วไม่สม่ำเสมอ” ที่เกิดขึ้นในแบบ Single Joint โดยเมื่อมีการติดตั้งตัวข้อต่อสองชุดต่อกัน (Equal Angle) จะทำให้ความเร็วของเพลาปลายทาง (Output) หมุนได้อย่างราบเรียบและเสถียรมากขึ้น หรือที่เรียกว่า Constant Speed ตลอดการทำงาน
การใช้ Double Joint จะได้ประสิทธิภาพสูงสุดก็ต่อเมื่อ ติดตั้งแบบ Equal Angle เท่านั้น
หากติดตั้งไม่ถูกต้อง อุปกรณ์จะยังคงเกิดแรงสั่นสะเทือนเหมือนแบบ Single Joint และทำให้อายุการใช้งานสั้นลงอย่างรวดเร็ว
ในแต่ละซีรีส์ของ Double Universal Joint มักจะถูกแบ่งการออกแบบออกเป็น 3 รูปแบบหลัก ดังนี้
Type A แบบมี Length compensation คือสามารถยืด-หดได้ เพื่อรองรับระยะห่างระหว่างเพลาที่อาจเปลี่ยนแปลง

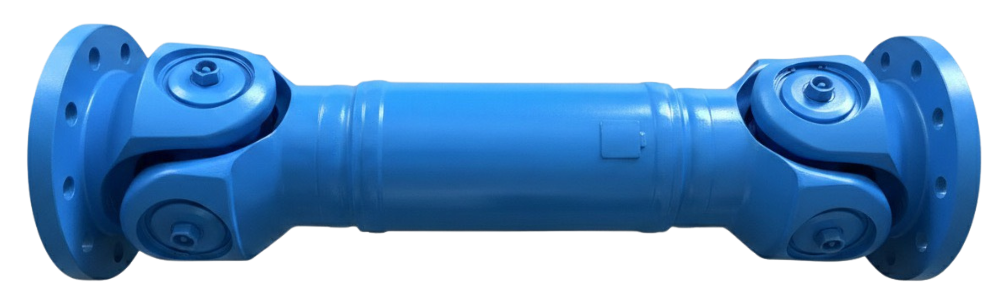

Type B แบบไม่มีการยืด เหมาะกับระยะระหว่างเพลาที่คงที่

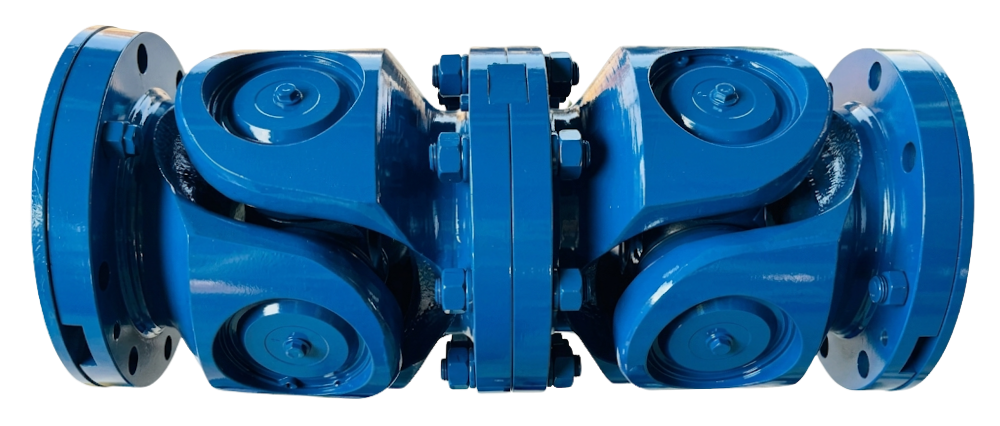

Type C แบบสั้น ออกแบบมาเพื่อใช้งานในพื้นที่ที่จำกัดมาก ๆ
1. ตรวจสอบแนวเพลา
ต้องตรวจสอบให้แน่ใจว่าเพลาอยู่ในแนวที่เหมาะสม และมีมุมเอียงไม่เกินค่าที่กำหนดไว้ในสเปก
2. ตั้งค่าให้ตรงศูนย์ (Alignment)
ต้องตั้งให้เพลาทั้งคู่มีแนวเดียวกันมากที่สุดเท่าที่จะทำได้ เพื่อลดแรงสั่นสะเทือนและแรงกระแทกในระบบ
3. ตรวจสอบมุมเอียง (Angle)
หากเพลามีการเยื้องมากเกินไป ต้องตรวจสอบว่ามุมที่ใช้งานอยู่ในค่าที่เหมาะสมกับชนิดของ Universal Joint หรือไม่
4. ขัน Bolt ให้แน่นตามสเปก
ใช้ค่าแรงบิด Torque ตามที่กำหนด และควรใช้วิธีการขันแบบสลับฝั่งเพื่อให้แรงกดสมดุล
5. เติมจาระบี (Lubrication)
เนื่องจากอุปกรณ์มีจุดหมุนและลูกปืนหลายจุด จึงต้องตรวจเช็กและเติมจาระบีตามระยะเวลาที่เหมาะสม
6. ตรวจสอบก่อนใช้งานจริง
หลังติดตั้งแล้วควรทดสอบเดินเครื่องเพื่อตรวจเสียง การสั่นสะเทือน และความร้อนที่อาจเกิดขึ้น
Universal Joint คือข้อต่อส่งกำลังในกรณีที่เพลาระหว่างต้นทางและปลายทางทำมุมกัน โดยมีจุดเด่นคือรับแรงบิดได้ดีและทนแรงบิดสูง แต่หัวใจสำคัญคือ “ต้องติดตั้งถูกต้อง” ใช้งานได้ตามมุมที่เหมาะสม และต้องหล่อลื่นเป็นประจำ หากติดตั้งถูกต้องจะช่วยให้ระบบส่งกำลังทำงานได้ต่อเนื่องและลดความเสียหายของเครื่องจักรได้มากขึ้น
