ลูกยางยอยสลักพังบ่อย เกิดจากอะไร?

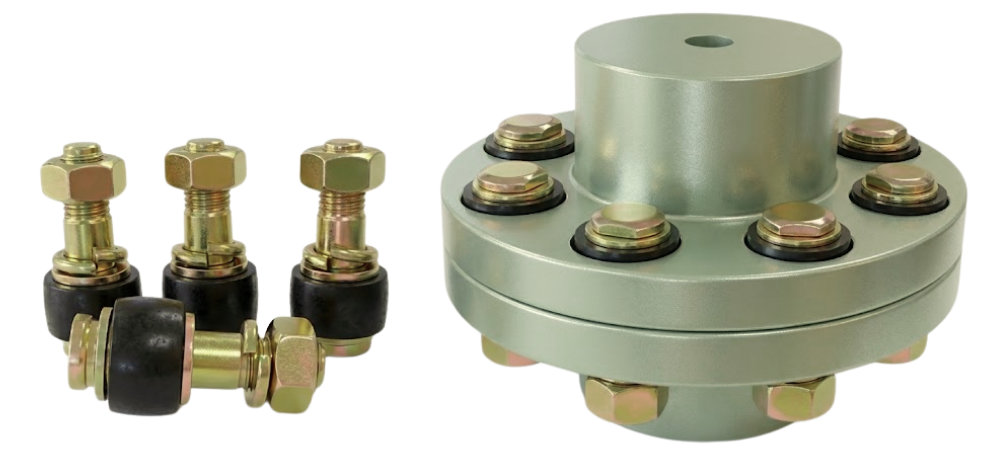

โรงงานอุตสาหกรรม Pin & Bush Coupling หรือที่เรียกกันติดปากว่า “ยอยสลัก” ถือเป็นอุปกรณ์พื้นฐานที่ได้รับความนิยมอย่างมากสาเหตุที่เพราะ รับแรงได้ดีในงานระบบส่งกำลังทั่วไป ลดแรงกระแทกจากมอเตอร์ไปยังเครื่องจักร และเป็นอุปกรณ์ที่ถอดเปลี่ยนได้สะดวก ไม่ต้องถอดเครื่องจักรทั้งชุด
Pin & Bush Coupling (ยอยสลัก) เป็นคัปปลิ้งที่นิยมใช้ในโรงงานอุตสาหกรรม เพราะ:
- ราคาคุ้ม
- ดูแลรักษาง่าย
- ไม่ต้องใช้การหล่อลื่น
- รองรับแรงกระแทกได้ดี
แต่ปัญหาที่หลายโรงงานต้องเจอเสมอคือ “ลูกยางพังบ่อย” เปลี่ยนแล้วเปลี่ยนอีกก็ยังไม่หาย บางโรงงานเปลี่ยนถี่จากเดิมว่าเคยคุณภาพยางไม่ดีหรือเปล่า? จริง ๆ แล้วจากข้อมูลหน้างานพบว่า ส่วนใหญ่ไม่ได้เกิดจากคุณภาพยางเพียงอย่างเดียว แต่เกิดจาก “สภาพการใช้งานและการติดตั้ง” ที่รายละเอียดยังไม่ดี
วันนี้เราจะมาทำความเข้าใจว่า ทำไมลูกยางยอยสลักถึงพังบ่อย และสาเหตุสำคัญที่มักถูกมองข้าม กระแทก สั่นสะเทือนสะสม และรอยแตกร้าวของบูชยางส่งผลให้ต้องเปลี่ยนลูกยางซ้ำบ่อยอย่างไร

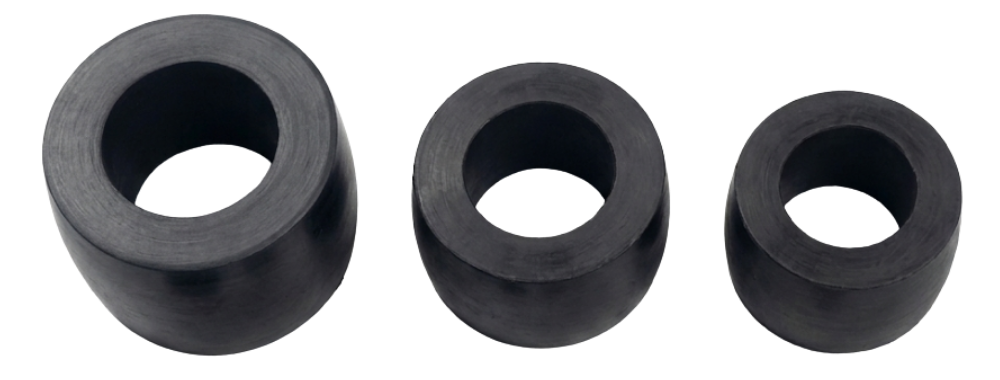

ลูกยางยอย (Bush / Rubber Bush) เป็นชิ้นส่วนสำคัญ ทำหน้าที่
- ดูดซับแรงกระแทก
- ลดแรงสั่นสะเทือน
- ชดเชยการเยื้องศูนย์ของเพลา (Misalignment)
แต่ในหลายหน้างาน มักพบว่า ลูกยางพังหรือเสียอายุการใช้งานจริง ซึ่งส่วนใหญ่ไม่ได้เกิดจาก “คุณภาพยาง” เพียงอย่างเดียว แต่เกิดจาก “สภาพการใช้งานและการติดตั้ง”
ลักษณะความเสียหายของลูกยาง และสาเหตุ

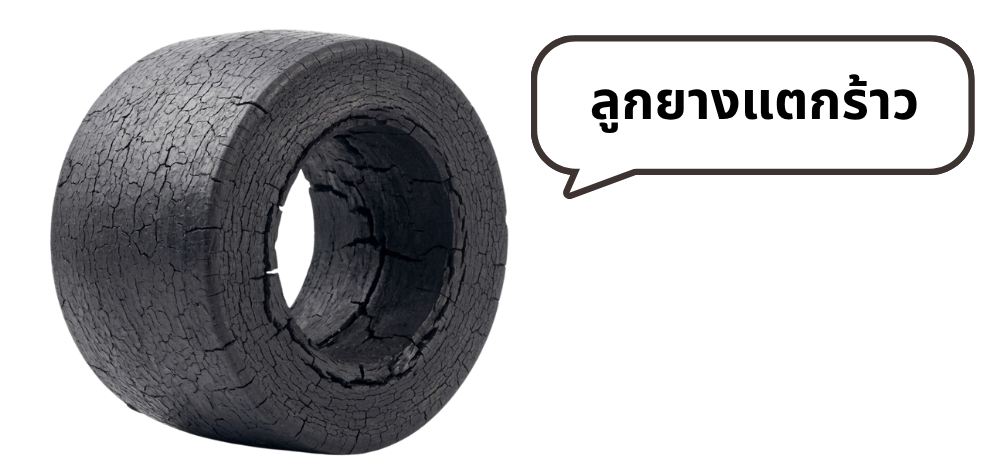

1. ลูกยางแตกกร้าว (Cracking)
- ลักษณะ: ผิวยางมีรอยแตกแตกลายงา แตกตามขอบ หรือแตกบริเวณรูสลัก
- สาเหตุ:
- ขาดน้ำมันหล่อลื่นหล่อเลี้ยง เมื่อต้องทนงานนานอาจจะเริ่มแห้งและเปราะ
- อุณหภูมิสูง การติดตั้งใกล้แหล่งความร้อน เช่น มอเตอร์, Furnace หรือ Boiler จะเร่งให้ยางแข็งและแตกเร็วขึ้น
- การสั่นสะเทือนหรือกระแทกถี่ ทำให้ยางขยายตัวและหดตัวจนเกิดลายแตกและแตกร้าว

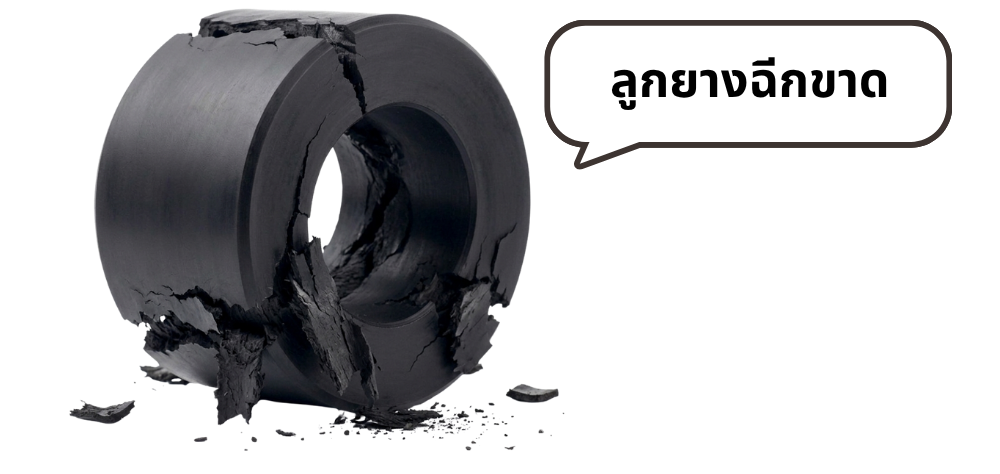

2. ลูกยางฉีกขาด (Tearing)
- ลักษณะ: ยางฉีกออกเป็นชิ้น ๆ หรือขาดตรงจุดที่รับแรงกด
- สาเหตุ:
- โหลดกระแทกสูง (Shock Load) เกิดจากเครื่องจักรที่ทำงานรุนแรง เช่น เครื่องบด (Crusher), เครื่องตี (Hammer mill) หรือเครื่องที่มีการเริ่มและหยุดทำงานบ่อย
- เลือกขนาดยอยสลักเกินไป แรงบิด หรือ Torque หน้างานจริงมากกว่าที่คัปปลิ้งจะรับได้

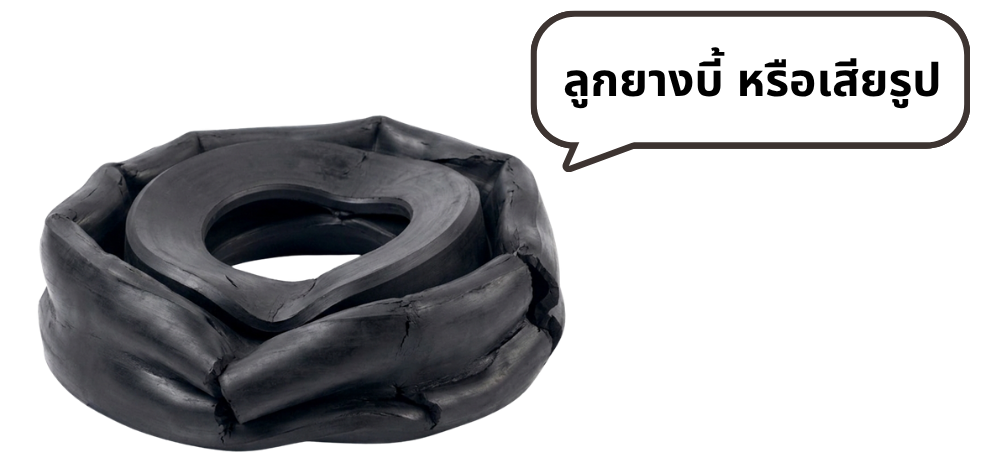

3. ลูกยางบี้ หรือเสียรูป (Compression Set)
- ลักษณะ: ยางบิดทรงแบน เสียรูป และไม่คืนตัวกลับสู่สภาพเดิม
- สาเหตุ:
- ขันสลักแน่นเกินไป แรงกดที่มากเกินไปทำให้ลูกยางถูกบีบอยู่ตลอดเวลา
- ใช้ยางความแข็งไม่เหมาะสม เลือกใช้ยางที่อ่อนเกินไปเมื่อต้องรับกับโหลดจริง

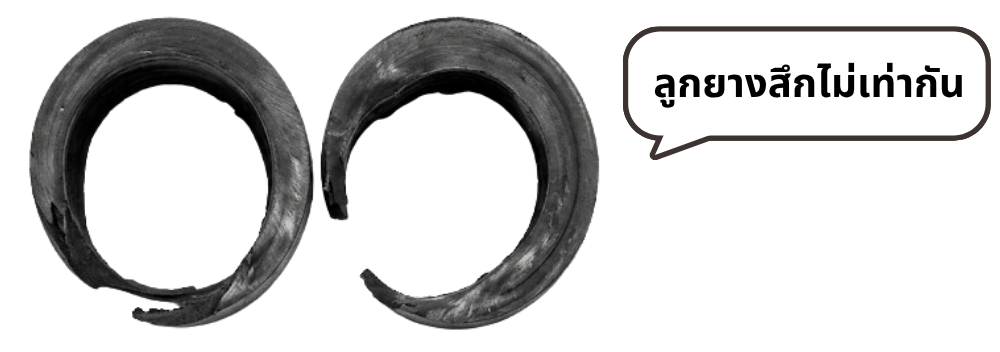

4. ลูกยางสึกไม่เท่ากัน (Uneven Wear)
- ลักษณะ: ขอบยางด้านเดียวถูกกดมากกว่าด้านอื่น หรือสึกเป็นร่อง
- สาเหตุ: การไม่ทำ Alignment ระหว่างเพลามอเตอร์กับเพลาเครื่องจักร ทั้งในลักษณะเยื้องศูนย์เชิงมุม (Angular misalignment) หรือแบบขนาน (Parallel misalignment) ทำให้โหลดไปกดขอบลูกยางแต่ละตัวไม่เท่ากัน

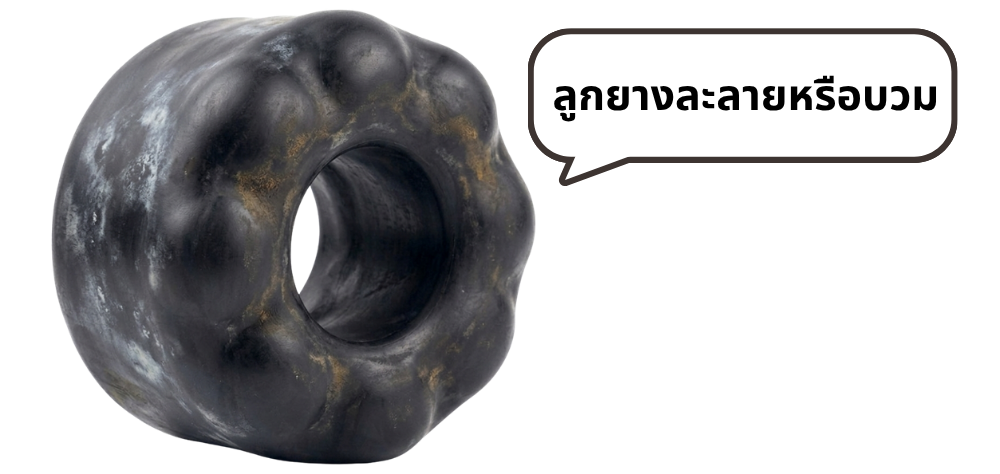

5. ลูกยางละลาย หรือบวม (Swelling / Softening)
- ลักษณะ: ยางบวมขึ้น นิ่มผิดปกติ หรือมีสีที่เปลี่ยนไป
- สาเหตุ:
- น้ำมันรั่วไหล มีน้ำมัน Gearbox หรือ Bearing มาสัมผัสกับยางอย่างต่อเนื่อง
- เลือกใช้วัสดุไม่เหมาะสม ใช้ยางเกรดทั่วไปในหน้างานที่มีการปนเปื้อนของน้ำมันหรือสารเคมี

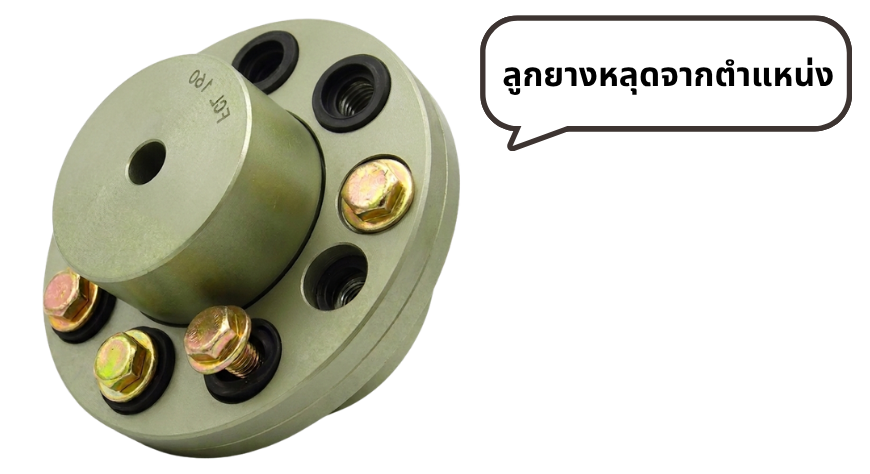

6. ลูกยางหลุดจากตำแหน่ง
- ลักษณะ: ตัว Bush เคลื่อนที่ออกจากตำแหน่งเดิม หรือ Pin สลักยางหลวม
- สาเหตุ:
- การขัน Bolt ไม่ได้ค่า Torque ที่กำหนด
- เครื่องจักรมีความสั่นสะเทือน (Vibration) สูง
- ตัว Pin หรือสลักเกิดการสึกหรอ
หมายเหตุสำคัญ: จากประสบการณ์หน้างาน สาเหตุที่พบได้บ่อยที่สุดอันดับ 1 ที่ทำให้ลูกยางพังเร็วคือ “การไม่ทำ Shaft Alignment” เพราะเพลาไม่ตรงจะทำให้ลูกยางถูกบิด ถูกกด และรับแรงเฉือนผิดทิศทาง จนเกิดความเสียหายซ้ำ ๆ
วิธีลดปัญหาลูกยางพังเร็ว
1. ให้ความสำคัญกับการทำ Shaft Alignment
ปัญหาที่พบบ่อยที่สุดในโรงงานที่ทำให้ลูกยางพังเร็ว คือการที่เพลามอเตอร์และเพลาเครื่องจักรไม่ตรงกัน ดังนั้นวิธีการป้องกันที่สำคัญคือ
- ต้องทำ Alignment ทุกครั้ง ทั้งแบบเชิงมุม (Angular misalignment) และแบบขนาน (Parallel misalignment) เพื่อให้โหลดกระจายลงบนลูกยางทุกตัวเท่า ๆ กัน
- หากเพลาไม่ตรง จะทำให้ลูกยางบางตัวต้องทำงานหนักเกินไปและพังอย่างรวดเร็ว แม้จะเลือกคุณภาพดีแค่ไหนก็ตาม
2. ตรวจสอบการเลือกขนาดและการรับโหลด
- เลือกขนาดยอยให้ถูกต้อง ตรวจสอบค่าแรงบิด (Torque) ของหน้างานจริง ไม่ใช่ดูแค่กำลังมอเตอร์เพียงอย่างเดียว
- ระวังโหลดกระแทก (Shock Load) สำหรับเครื่องจักรประเภทเครื่องบด (Crusher) หรือเครื่องจักรที่มีการเริ่ม/หยุดบ่อยครั้ง ต้องตรวจสอบว่ายอยสลักที่ใช้รองรับแรงกระแทกเหล่านั้นได้เพียงพอหรือไม่
3. ติดตั้งด้วยแรงขันที่เหมาะสม (Correct Installation)
- ควบคุมค่า Torque ของ Bolt การขันน็อตแน่นเกินไปจะทำให้ลูกยางถูกบีบลดอายุการใช้งาน หรือถ้าขันหลวมเกินไป ลูกยางอาจหลุดจากตำแหน่งได้
- ขันตามลำดับ หากเป็น Bolt ให้ได้ตามค่าที่กำหนด หรือขันสลับและค่อย ๆ เพิ่มแรง คือตัวช่วยให้ลูกยางถูกกดตำแหน่งอย่างสมดุล
4. ควบคุมสภาพแวดล้อมในการทำงาน
- ป้องกันความร้อนสะสม หากจุดติดตั้งอยู่ใกล้แหล่งความร้อน เช่น Boiler หรือ Furnace ควรหาแนวทางลดอุณหภูมิ เพราะความร้อนจะทำให้ยางแข็ง เปราะ และแตกง่ายได้เร็วขึ้น
- ตรวจสอบการรั่วไหลของน้ำมัน ตรวจเช็ก Gearbox หรือ Bearing ที่อยู่ใกล้เคียงไม่ให้น้ำมันรั่วซึมมาสัมผัสลูกยาง เพราะน้ำมันจะทำให้ยางบวม นิ่ม และเสื่อมสภาพ
5. เลือกวัสดุให้เหมาะกับหน้างาน
- ควรเลือกใช้ยางที่มีความแข็ง (Hardness) ที่เหมาะสมกับโหลด
- หากหน้างานมีของเหลวหรือน้ำมันปนเปื้อน ต้องเลือกใช้วัสดุลูกยางที่ทนต่อน้ำมันโดยเฉพาะ แทนการใช้ยางเกรดทั่วไป
Checklist สรุปเพื่อการป้องกัน ก่อนต้องให้ลูกยางพังซ้ำไป
เพื่อให้การแก้ไขปัญหาจบในครั้งเดียว ควรตรวจสอบ 6 จุดนี้เสมอ
- ตรวจ Alignment เพลาก่อนหรือไม่?
- ตรวจ Overload โหลดเกินกำลังของยอยหรือไม่?
- ตรวจ Torque ของ Bolt ขันแน่นเหมาะสมหรือไม่?
- ตรวจอุณหภูมิ หน้างานร้อนเกินไปสำหรับยางหรือไม่?
- ตรวจน้ำมันรั่ว มีน้ำมันหรือสารเคมีทำให้ยางบวมหรือไม่?
- ตรวจขนาด Coupling ขนาดที่ใช้อยู่ถูกต้องตามสเปกเครื่องจักรหรือไม่?
การแก้ไขที่ต้นเหตุเหล่านี้จะช่วยลดความเสียหาย ลดการหยุดเครื่องจักรเพื่อเปลี่ยนชิ้นส่วน และช่วยประหยัดงบประมาณในการซ่อมบำรุงได้ระยะยาว
บทสรุป
6 ลักษณะความเสียหายและสาเหตุที่พบบ่อย
- ลูกยางแตกกร้าว: เกิดจากยางเสื่อมสภาพตามอายุ การใช้งานในที่อุณหภูมิสูง หรือการสั่นสะเทือนสะสม
- ลูกยางฉีกขาด: มักเกิดจากเครื่องจักรที่มีแรงกระแทกสูง เช่น เครื่องบด หรือมีการหยุดและเริ่มงานบ่อยครั้ง รวมถึงการเลือกขนาดยอยสลักเล็กเกินไปเมื่อเทียบกับแรงบิดจริง
- ลูกยางบี้หรือเสียรูป: เกิดจากการขันน็อตแน่นจนเกินไป หรือเลือกใช้ยางที่มีความแข็งไม่เหมาะสมกับโหลด
- ลูกยางสึกไม่เท่ากัน: มีสาเหตุหลักจากการไม่ทำ Alignment ทำให้โหลดไปกดขอบลูกยางแต่ละตัวไม่เท่ากัน
- ลูกยางละลายหรือบวม: เกิดจากน้ำมันรั่วซึมมาถูกยาง หรือใช้วัสดุไม่เหมาะกับหน้างานที่มีน้ำมัน
- ลูกยางหลุดจากตำแหน่ง: มักมาจากการขัน Bolt ไม่ได้ค่า Torque ที่เหมาะสม เครื่องจักรสั่นสะเทือนสูง หรือ Pin เริ่มสึกหรอ
สาเหตุอันดับ 1 ที่ต้องระวัง จากประสบการณ์หน้างานพบว่า สาเหตุที่พบได้บ่อยที่สุดคือ “การไม่ทำ Shaft Alignment” เพราะหากเพลาไม่ตรง ต่อให้เลือกใช้ลูกยางคุณภาพดีแค่ไหน ยางก็จะยังพังเร็วอยู่ดี
วิธีลดปัญหาและป้องกัน (Checklist) เพื่อลดอายุการใช้งานและลดปัญหาลูกยางพังซ้ำซาก ควรตรวจสอบสิ่งเหล่านี้เสมอ:
- ตั้งศูนย์เพลา (Alignment) ตรวจสอบทั้งแบบเชิงมุมและแบบขนาน
- ตรวจสอบโหลดและแรงบิด Overload และ Shock Load
- การติดตั้ง Bolt ให้ได้ค่า Torque ที่ถูกต้อง
- สภาพแวดล้อม ตรวจสอบอุณหภูมิหน้างาน และการรั่วไหลของน้ำมัน
- ความถูกต้องของขนาด คัปปลิ้ง วัสดุลูกยาง และ Coupling เหมาะสมกับงานหรือไม่
บทสรุป: การเปลี่ยนลูกยางเพียงอย่างเดียวอาจไม่ใช่การแก้ปัญหาที่ยั่งยืน ต้นเหตุที่แท้จริงต้องเริ่มจากการตรวจสอบ Alignment ของเพลา เพื่อให้ได้ความสมดุล และยืดอายุการใช้งานของลูกยางและเครื่องจักรได้มากขึ้น
