เกียร์คัปปลิ้งพังเพราะอะไร? คู่มือวิเคราะห์ความเสียหายแบบมืออาชีพ
ทำไมฟันเกียร์คัปปลิ้งถึงเสียหาย?

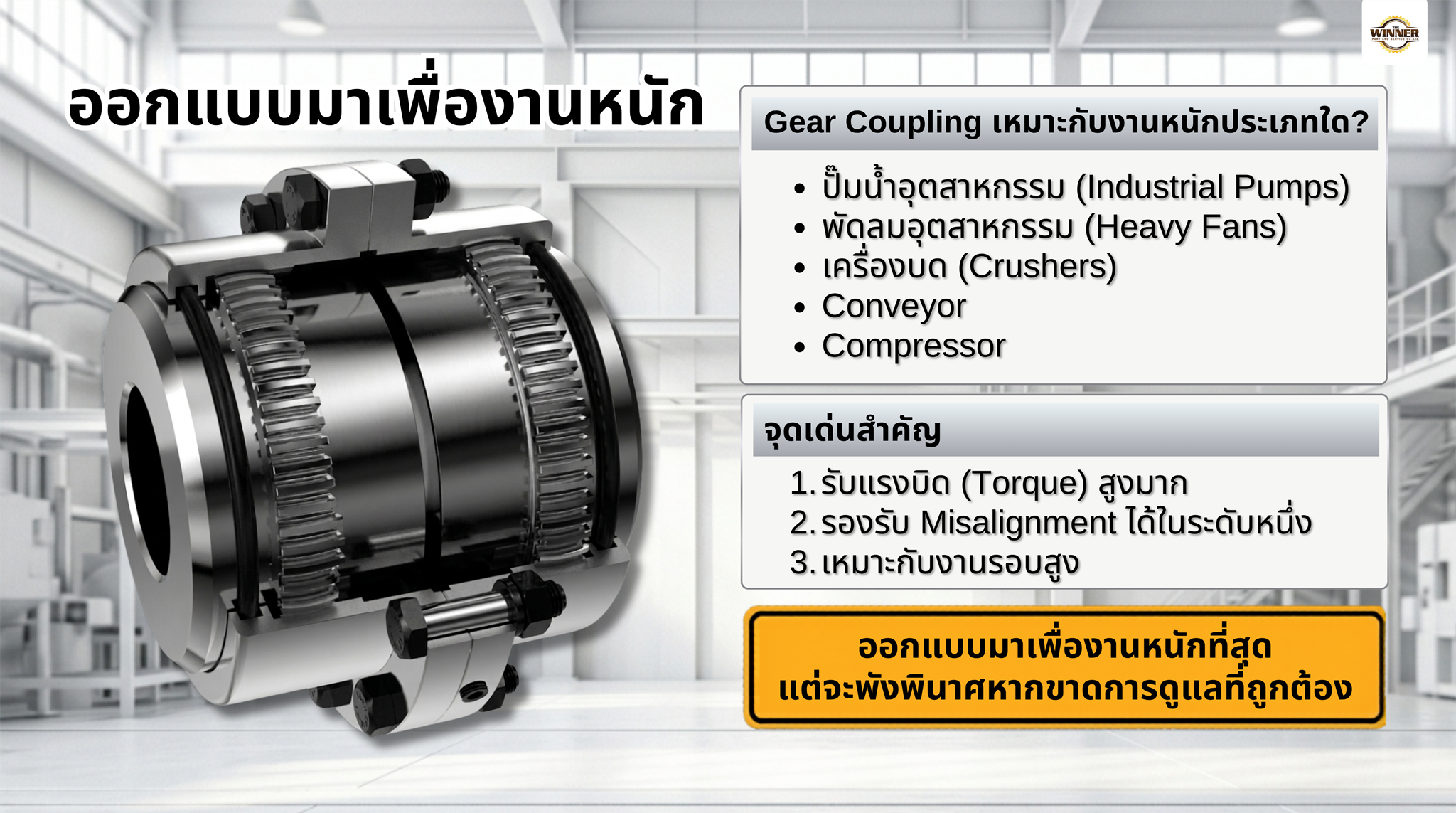

Gear Coupling เหมาะกับงานหนักประเภทใด?
เกียร์คัปปลิ้งเหมาะสำหรับงานที่ต้องรองรับแรงบิดสูง และงานหนักในอุตสาหกรรมหลากหลายรูปแบบ เช่น
- ปั๊มน้ำอุตสาหกรรม
- พัดลมอุตสาหกรรม
- เครื่องบด เช่น Crusher และ Hammer mill
- ระบบสายพานลำเลียง หรือ Conveyor โดยเฉพาะช่วงที่เริ่มต้นเดินเครื่องและมีโหลดเริ่มต้นสูง
- เครื่องอัดอากาศ หรือ Compressor
จุดเด่นของ Gear Coupling
คุณสมบัติเด่นที่ทำให้ Gear Coupling แตกต่างและได้รับความนิยมในงานวิศวกรรม ได้แก่
- รับ Torque ได้สูงมาก สามารถส่งกำลังสำหรับระบบงานที่ต้องการแรงบิดสูงได้ดี
- รองรับ Misalignment ได้ ออกแบบมาให้ยอมรับความคลาดเคลื่อนหรือการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง
- เหมาะกับงานรอบสูง สามารถทำงานได้อย่างมีประสิทธิภาพในระบบที่เครื่องจักรมีความเร็วรอบในการหมุนสูง
อย่างไรก็ตาม แม้จะมีจุดเด่นด้านการรับโหลดหนักและรอบสูง แต่สิ่งสำคัญที่สุดคือ หล่อลื่นด้วยจาระบีอย่างสม่ำเสมอ และการทำ Shaft Alignment ให้ถูกต้อง เพื่อป้องกันความเสียหายของฟันเกียร์และเวลบำรุงรักษาระยะยาว
รูปแบบความเสียหายที่พบบ่อย

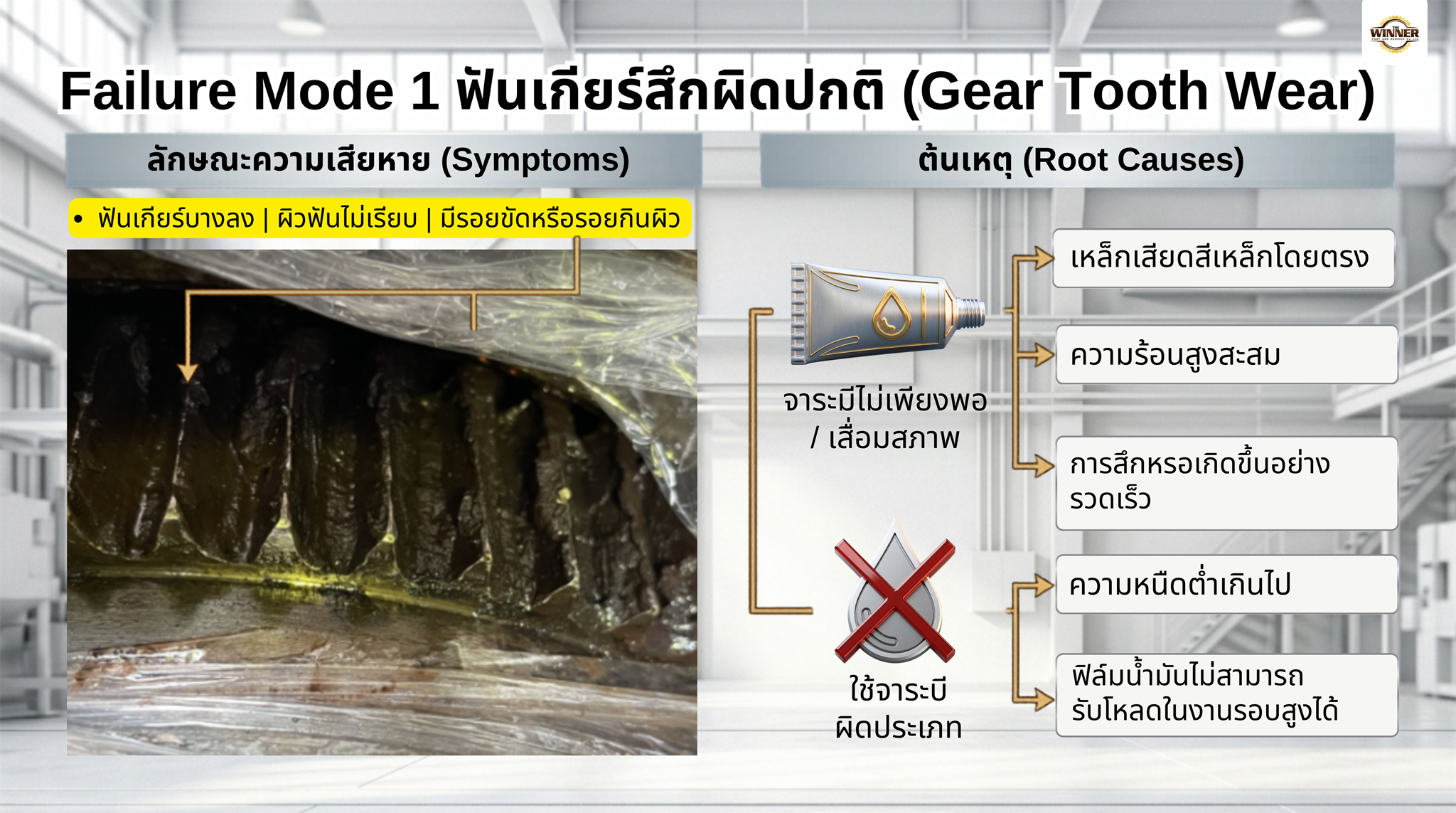

1. ฟันเกียร์สึกผิดปกติ (Gear Tooth Wear)
- ลักษณะความเสียหาย: ฟันเกียร์บางลง ผิวฟันไม่เรียบ มีรอยขัดหรือรอยขีดเป็นแนว
- สาเหตุ: มักเกิดจากจาระบีไม่เพียงพอ หรือฟิล์มหล่อลื่นไม่สามารถรองรับการเสียดสีระหว่างฟันเกียร์ได้เต็มที่
- ผลลัพธ์: เกิดความร้อนสูงและการสึกหรอที่รวดเร็วกว่าปกติ

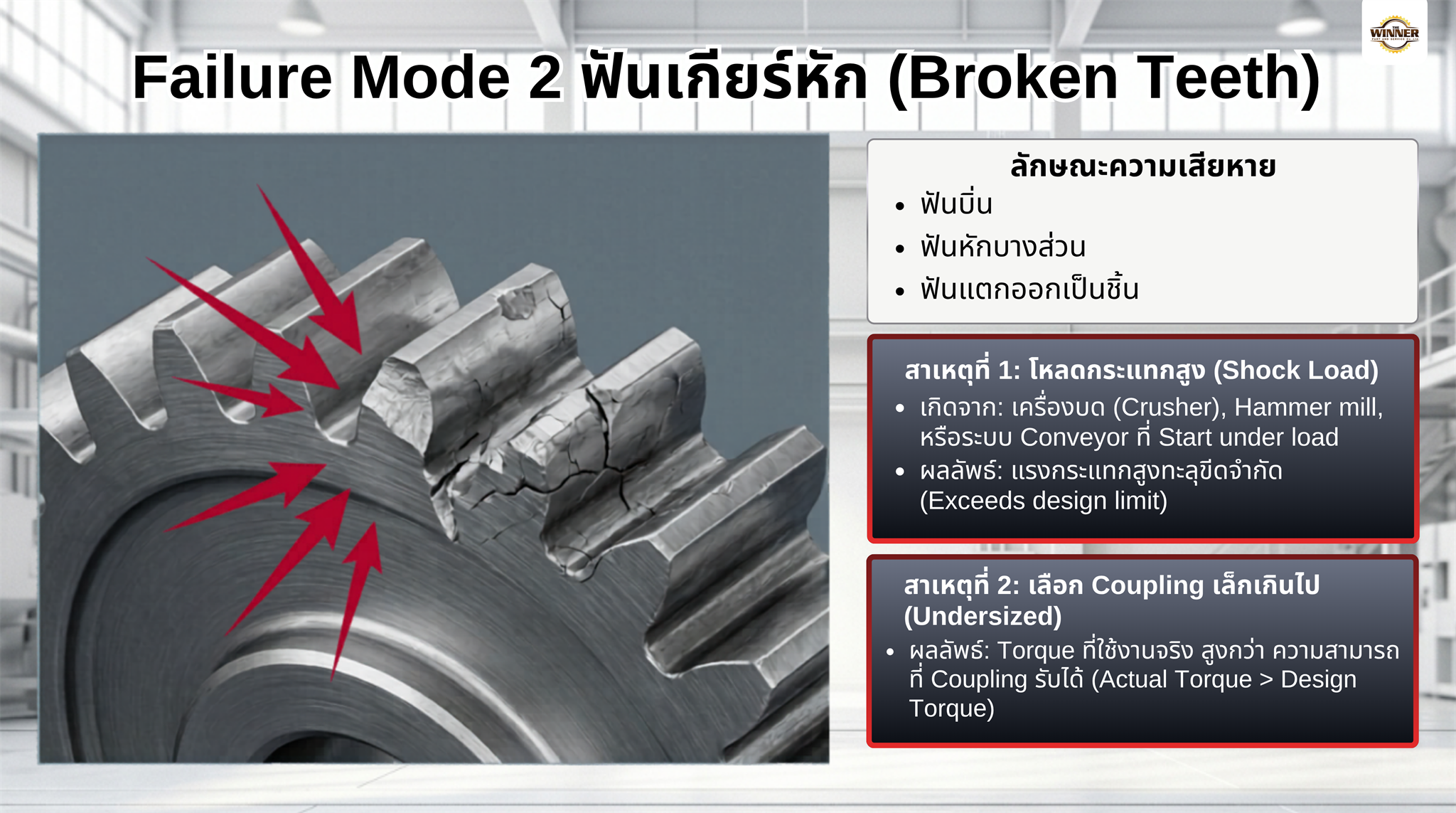

2. ฟันเกียร์หัก (Broken Teeth)
- ลักษณะความเสียหาย: ฟันบิ่น หักบางส่วน หรือแตกเป็นชิ้น ๆ
- สาเหตุ: เกิดจากโหลดกระแทกสูง (Shock Load) เช่น ในเครื่องบด หรือการเริ่มเดินเครื่องขณะที่มีโหลดหนักเกินการออกแบบ รวมถึงการเลือกขนาดคัปปลิ้งเล็กเกินไปเมื่อเทียบกับแรงบิดจริง
- ผลลัพธ์: ฟันเกียร์ไม่สามารถส่งกำลังได้และเกิดความเสียหายรุนแรงต่อเครื่องจักร

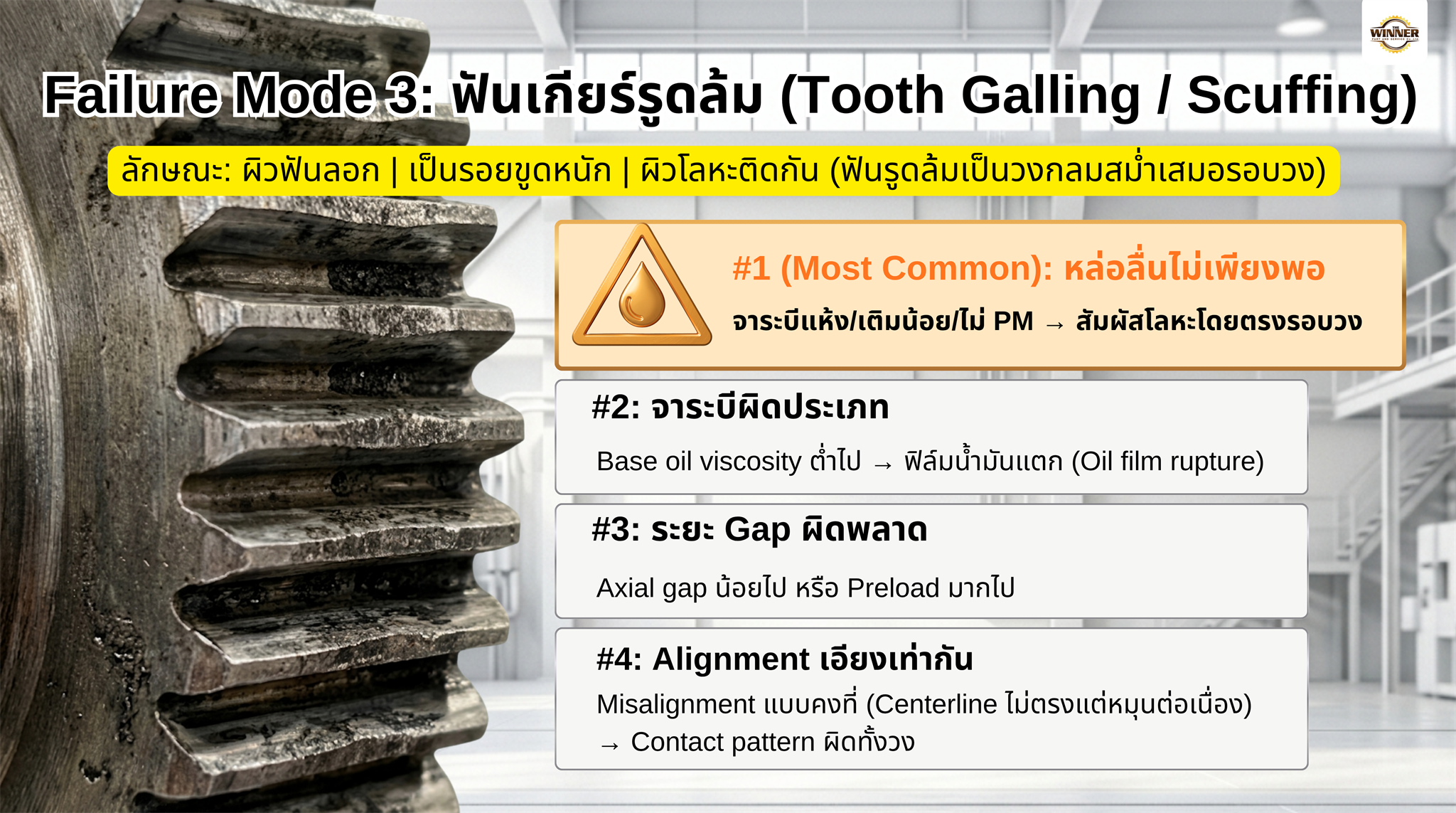

3. ฟันเกียร์รูดล้ม (Tooth Galling / Scuffing)
- ลักษณะความเสียหาย: ผิวฟันลอก เป็นรอยถลอกลึก และผิวโลหะติดกันจนเกิดรอยขูดหรือร่องบนผิวฟัน
- สาเหตุ: มักเกิดจากฟิล์มน้ำมันหรือจาระบีขาด ระยะ Gap ไม่เหมาะสม หรือมีการเสียดสีแบบ Sliding contact สูงเกินไป
- ผลลัพธ์: ฟันเกียร์เสียรูปและระบบส่งกำลังเกิดความร้อนสะสม
สาเหตุที่ทำให้ Gear Coupling เกิดความเสียหายในลักษณะฟันรูดล้ม
ความเสียหายแบบฟันรูดล้มหรือ Tooth Galling / Scuffing เป็นหนึ่งในลักษณะความเสียหายที่พบบ่อยใน Gear Coupling และมักเกิดจากปัจจัยต่อไปนี้
- การหล่อลื่นไม่เพียงพอ (Most common cause) ถือเป็นสาเหตุอันดับ 1 ที่พบได้บ่อยที่สุด โดยอาจเกิดจากจาระบีแห้ง ไม่มีจาระบีเติมเพิ่ม ใช้จาระบีผิดประเภท หรือฟิล์มน้ำมันขาดคุณภาพ ทำให้ผิวฟันเกียร์เสียดสีกันโดยตรง
- การเลือกใช้จาระบีผิดประเภท เช่น ใช้จาระบีที่มีความหนืดต่ำเกินไป หรือไม่มีคุณสมบัติรับแรงกดสูง ทำให้ฟิล์มหล่อลื่นแตกตัวเร็ว เมื่อฟันเกียร์สัมผัสกันแบบ Sliding contact จะเกิดการสึกหรอสูง
- ระยะ Gap ไม่ถูกต้อง หากติดตั้งโดยมีระยะห่างของฟันเกียร์ไม่เหมาะสม เช่น Axial gap น้อยเกินไป หรือมากเกินไป จะทำให้ฟันเกียร์สัมผัสผิดตำแหน่งและเกิดแรงเฉือนสูง
- การติดตั้งเพลาที่เยื้องศูนย์แบบ “เรื้อรังเกิน” ในกรณีที่ Shaft Alignment ไม่ดี ฟันเกียร์จะรับโหลดเฉพาะบางตำแหน่ง ทำให้เกิดจุดร้อนและรอยสึกแบบไม่สม่ำเสมอ
สรุปแนวทางป้องกัน เพื่อไม่ให้เกิดความเสียหายดังกล่าว ควรตรวจสอบระดับจาระบีอย่างสม่ำเสมอ เลือกใช้จาระบีให้ถูกประเภท และตรวจสอบระยะการติดตั้ง (Gap) ร่วมกับ Alignment ให้ถูกต้องตามมาตรฐาน

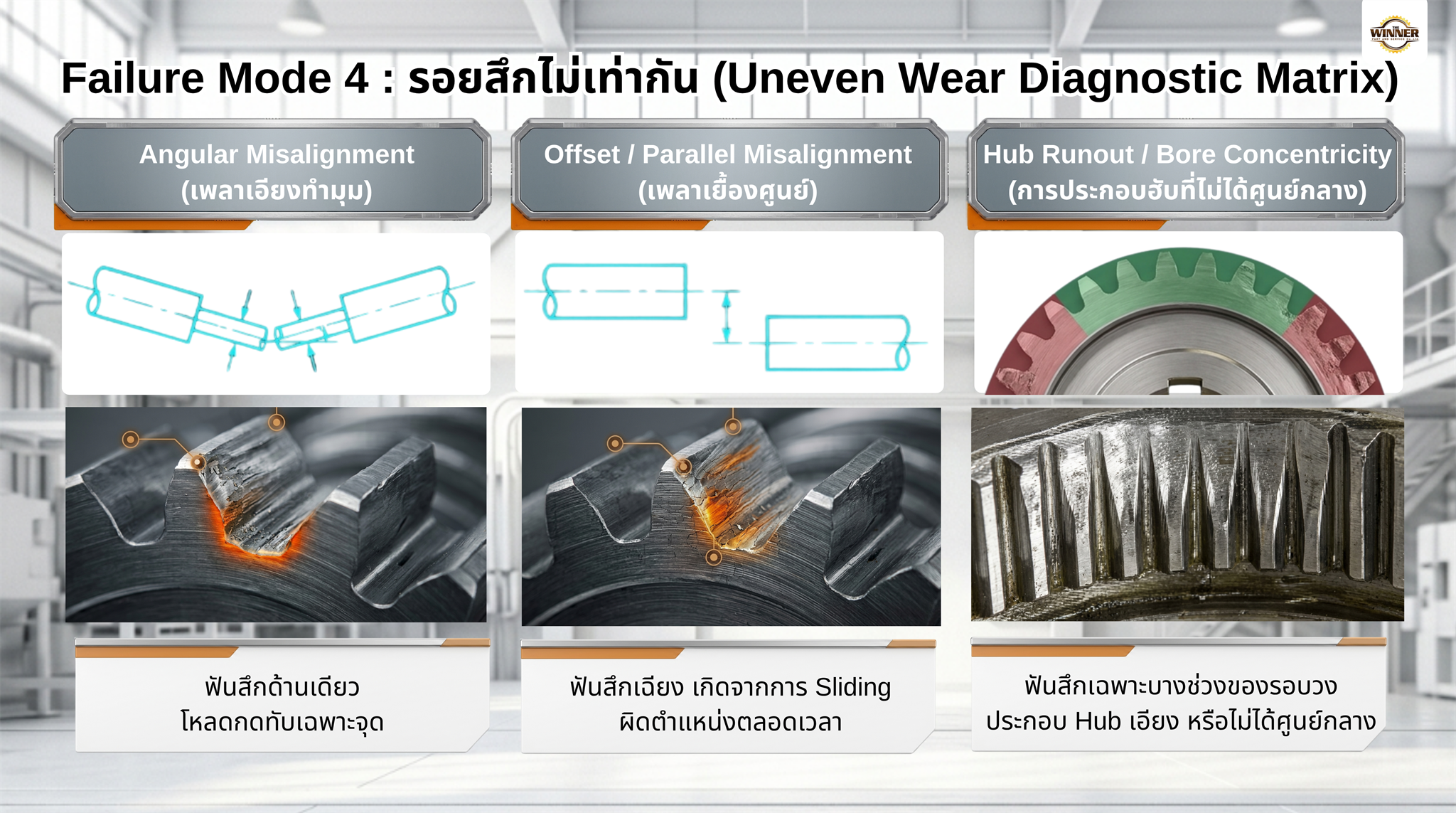

4. ฟันเกียร์สึกไม่เท่ากัน (Uneven Wear)
- ลักษณะความเสียหาย: ฟันเกียร์บางด้านสึกมากกว่าอีกด้าน หรือรอยหน้าสัมผัสของฟันเกียร์ไม่เต็มหน้าสัมผัส
- สาเหตุ: เกิดจากการตั้งศูนย์เพลาไม่ถูกต้อง เช่น Misalignment, Hub runout หรือ Bore concentricity ไม่ดี
- ผลลัพธ์: อายุการใช้งานของฟันเกียร์สั้นลงอย่างมาก เกิดการสั่นสะเทือนและความร้อนสูง
ฟันสึกด้านเดียว (Angular Misalignment)
- ลักษณะความเสียหาย: ฟันเกียร์สึกหรือเกิดรอยเฉพาะด้านใดด้านหนึ่ง ในขณะที่อีกด้านยังอยู่ในสภาพค่อนข้างสมบูรณ์
- สาเหตุ: เพลาเอียงทำมุมกัน หรือเกิด Angular Misalignment ทำให้ฟันเกียร์สัมผัสกันเฉพาะบางจุด
- ผลลัพธ์: ฟันเกียร์รับโหลดผิดทิศ ทำให้เกิดความร้อน สั่นสะเทือน และฟันเกียร์สึกเร็วกว่าปกติ
ฟันสึกเยื้อง (Offset / Parallel Misalignment)
- ลักษณะความเสียหาย: หน้าฟันเกียร์มีรอยสึกเป็นแนวยาวหรือแนวเยื้อง โดยมีบริเวณด้านบนและด้านล่างของฟันเกียร์รับโหลดไม่เท่ากัน
- สาเหตุ: เพลาเยื้องศูนย์แบบขนาน ทำให้ฟันเกียร์รับแรงผิดแนว
- ผลลัพธ์: เกิดแรงเสียดสีสูง ทำให้ความร้อนสะสมและเกิดการสึกหรอต่อเนื่อง
ฟันสึกเฉพาะบางช่วงของรอบหมุน
- ลักษณะความเสียหาย: การสึกหรอไม่ได้เกิดขึ้นทั่วทุกฟัน แต่จะเป็นฟันเกียร์บางช่วงที่สึกหรอหนักมาก
- สาเหตุ: เกิดจากเพลาหรือ Hub ไม่กลม หรือมีปัญหา Bore Concentricity ทำให้ระบบหมุนไม่สมดุล
- ผลลัพธ์: เกิดการสั่นสะเทือนและแรงกระแทกซ้ำ ๆ ในบางตำแหน่ง ส่งผลต่อตลับลูกปืนและซีลในระยะยาว
สาเหตุอันดับ 1 ของ “ฟันเกียร์สึกไม่เท่ากัน” (Uneven Wear)
การเยื้องศูนย์ของเพลา ไม่ว่าจะเป็นแบบ Angular Misalignment หรือ Parallel Misalignment ส่งผลโดยตรงต่อฟันเกียร์ ดังนี้
ลักษณะความเสียหาย: จะพบว่าฟันเกียร์บางด้านสึกมากกว่าอีกด้าน และหน้าสัมผัสเกียร์จะไม่เต็มหน้า
ผลลัพธ์: โหลดจะกดลงที่ฟันด้านใดด้านหนึ่งเพียงด้านเดียว ทำให้ฟันเกียร์รับโหลดผิดทิศ และอายุการใช้งานลดลงเป็นลำดับ

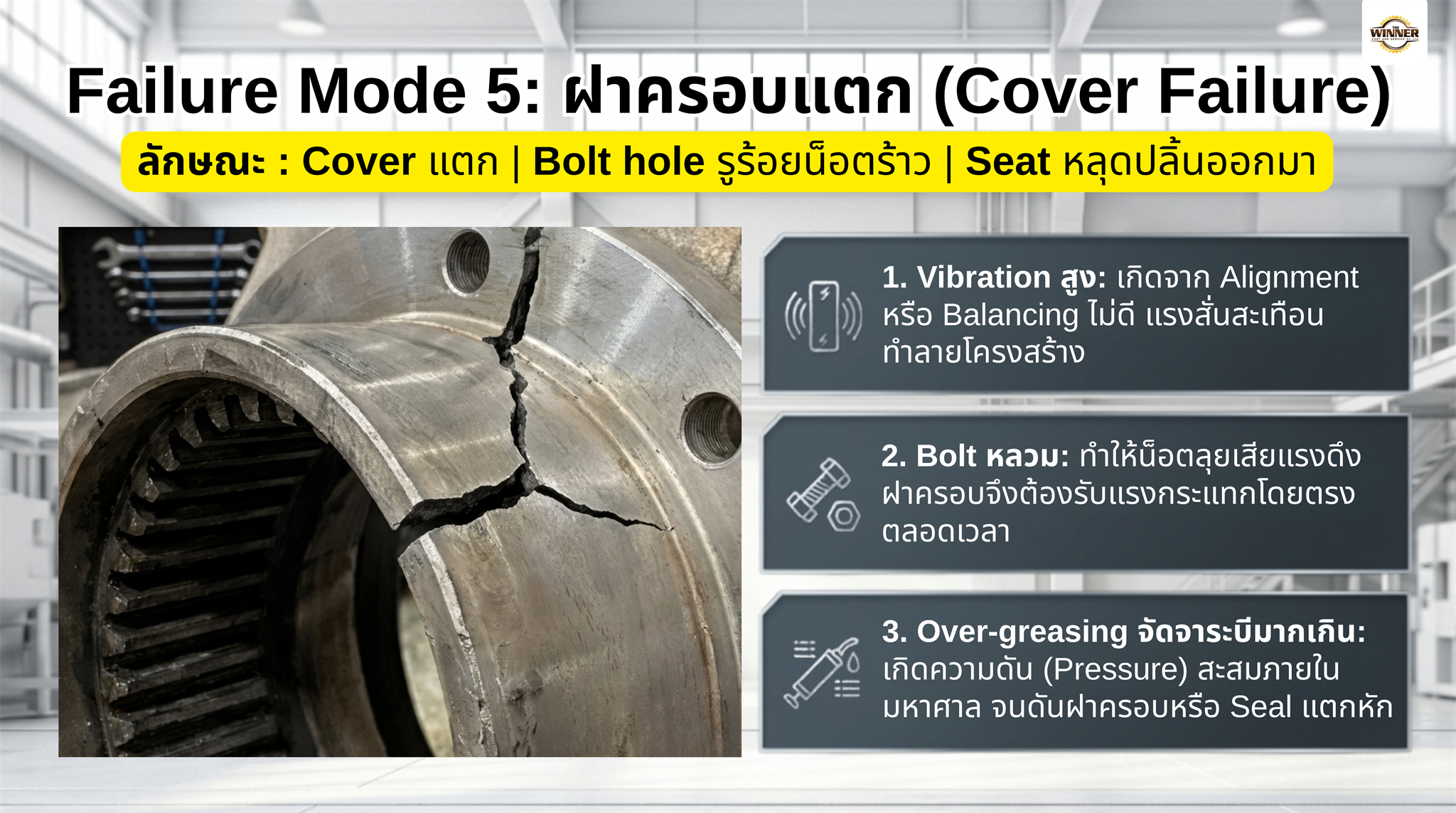

5. ฝาครอบแตก (Gear Coupling Cover Failure)
ลักษณะความเสียหาย
- ฝาครอบ Cover แตก หรือมีรอยร้าว
- รูโบลต์ Bolt hole ร้าว
- ซีล Seal หลุดออกจากตำแหน่ง
สาเหตุ
- แรงสั่นสะเทือน (Vibration) สูง ซึ่งเกิดจากการตั้งศูนย์ Alignment ไม่ดี หรือการถ่วงสมดุล Balancing ไม่ดี
- ขันน็อต Bolt Loose ส่งผลให้ฝาครอบเกิดแรงกระแทกตลอดเวลาในขณะที่เครื่องจักรทำงาน
- การอัดจาระบีมากเกินไป (Over-greasing) ทำให้เกิดแรงดัน Pressure ภายในสูง จนดันซีลและทำให้ฝาครอบแตกได้
ผลลัพธ์
- ทำให้เกิดการรั่วของจาระบี Grease Leakage ออกจากระบบ
- เมื่อจาระบีลดลงจะส่งผลต่อเนื่องให้ฟันเกียร์สึกหรออย่างรวดเร็ว เนื่องจากขาดการหล่อลื่น
6. จาระบีรั่ว (Grease Leakage)
ลักษณะความเสียหาย
- มีคราบจาระบีหรือของเหลวโดยรอบตัวคัปปลิ้ง
- พบจาระบีระดับต่ำ ออกจากตำแหน่งซีลหรือจุดประกบของฝาครอบ
สาเหตุ
- ซีล Seal เสื่อมสภาพ ทำให้ไม่สามารถกักเก็บจาระบีได้
- ฝาครอบ Cover หลวม หรือประกบกันไม่ดี มีช่องว่างให้จาระบีรั่วออกมา
- การเติมจาระบีมากเกินไป หรือ Over-greasing จนเกิดแรงดันสูงภายในระบบ
ผลลัพธ์
- ทำให้ระบบขาดจาระบีหล่อลื่น
- ฟันเกียร์สึกหรออย่างรวดเร็ว เนื่องจากขาดการหล่อลื่นที่เพียงพอ
ข้อแนะนำเพิ่มเติม: ควรตรวจสอบสภาพซีลและฝาครอบ รวมถึงการเติมจาระบีตามปริมาณที่กำหนด เพื่อป้องกันไม่ให้จาระบีรั่วออกมาและลดความเสียหายที่อาจเกิดกับฟันเกียร์

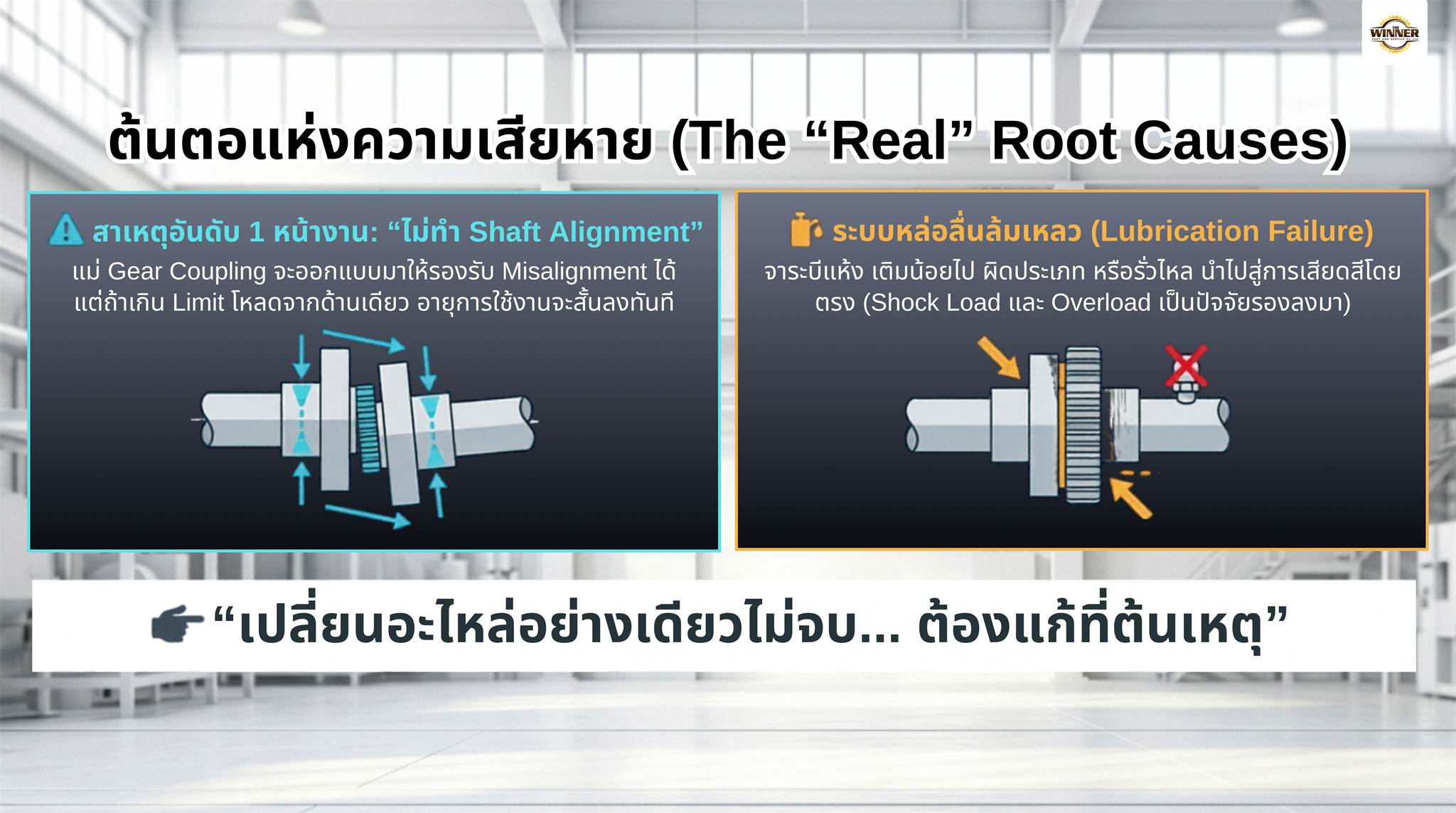

สาเหตุอันดับ 1 ที่พบจากหน้างานจริงในโรงงานคือ “การไม่ทำ Shaft Alignment” (การตั้งศูนย์เพลา)
แม้ว่าโดยคุณสมบัติแล้ว Gear Coupling จะถูกออกแบบมาให้สามารถรองรับการเยื้องศูนย์ (Misalignment) ได้ในระดับหนึ่ง แต่หากการเยื้องศูนย์นั้นเกินขีดจำกัด หรือเกิดซ้ำเป็นเวลานาน ระบบจะสร้างความเสียหายเฉพาะแบบเรื้อรัง โดยมีอาการสำคัญดังนี้
- ฟันเกียร์สึกไม่เท่ากัน (Uneven Wear) เนื่องจากส่วนที่เพลาที่ไม่ตรงจะทำให้โหลดตกลงอยู่ที่ฟันเกียร์เพียงบางตำแหน่ง ทำให้ฟันสึกเร็วกว่าปกติและหน้าสัมผัสไม่เต็มหน้า
- ฝาครอบแตก (Cover Failure) การ Alignment ที่ไม่ดีเป็นต้นเหตุที่ทำให้เกิดแรงสั่นสะเทือน Vibration สูง ซึ่งอาจนำไปสู่การแตกร้าวของฝาครอบหรือรูโบลต์ได้
ดังนั้น การแก้ไขปัญหาที่ต้นเหตุจึงไม่ใช่เพียงการเปลี่ยนอะไหล่เท่านั้น แต่ต้องให้ความสำคัญกับการทำ Shaft Alignment ให้ถูกต้องตามมาตรฐานควบคู่ไปกับการดูแลระบบหล่อลื่น
วิธีป้องกัน Gear Coupling เสียหาย
- ให้ความสำคัญกับการทำ Shaft Alignment แม้เกียร์คัปปลิ้งจะรองรับการเยื้องศูนย์ได้ แต่การตั้งศูนย์เพลาให้ดีตั้งแต่แรกจะช่วยลดโหลดกดผิดตำแหน่งที่ฟันเกียร์และลดแรงสั่นสะเทือนที่เป็นสาเหตุให้ฝาครอบเสียหาย
- จัดตารางระบบหล่อลื่นอย่างเคร่งครัด เนื่องจากการหล่อลื่นไม่เพียงพอเป็นสาเหตุอันดับ 1 ของฟันรูดล้ม จึงต้องมีแผนเติมจาระบีตามปริมาณและรอบที่เหมาะสม
- เลือกใช้จาระบีให้ถูกต้อง ต้องใช้จาระบีที่มีความหนืดและคุณสมบัติรับแรงกดสูง เหมาะกับความเร็วรอบและอุณหภูมิของระบบ
- ติดตั้งด้วยระยะห่างที่ถูกต้อง ตรวจสอบระยะห่างตามแนวแกน (Axial gap) ให้เป็นไปตามคู่มือ เพื่อไม่ให้ฟันเกียร์สัมผัสลึกเกินไปจนเกิดความร้อนและสึกหรอผิดปกติ

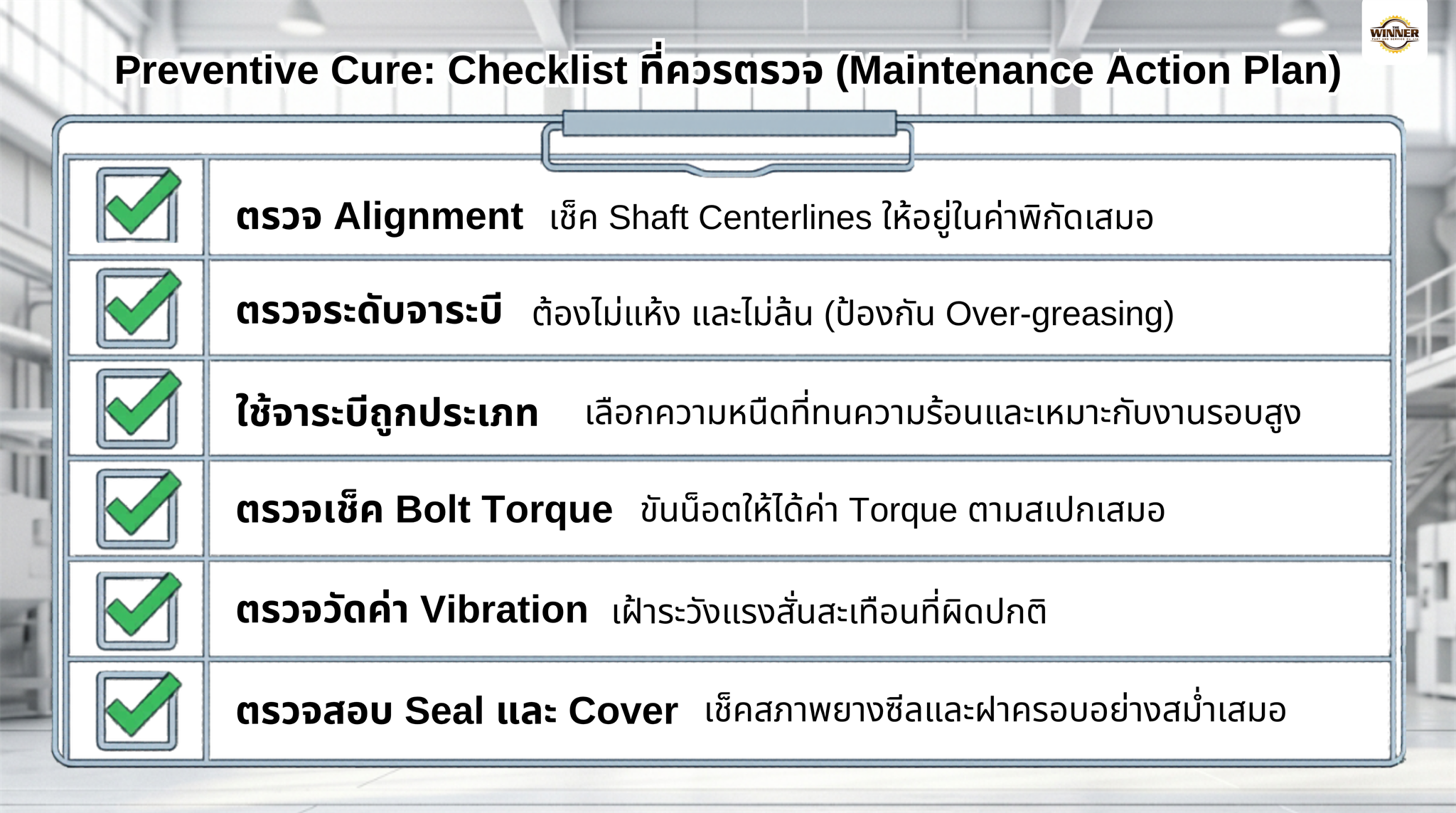

Checklist ที่ควรตรวจ (รายการตรวจสอบ)
เพื่อให้การบำรุงรักษาเป็นไปอย่างมีประสิทธิภาพ ควรตรวจสอบหัวข้อต่อไปนี้อย่างสม่ำเสมอ
- ✅ ตรวจ Alignment เช็กการตั้งศูนย์ของเพลาให้อยู่ในค่า Limit ที่ผู้ผลิตกำหนด
- ✅ ตรวจระดับจาระบี ดูว่ามีจาระบีเพียงพอต่อการหล่อลื่นหรือไม่ และไม่เติมมากเกินไป
- ✅ ใช้จาระบีถูกประเภท ตรวจสอบว่าจาระบีที่ใช้มีคุณภาพและความหนืดเหมาะสมกับเครื่องจักร
- ✅ ตรวจ Bolt torque ตรวจเช็กการขันแน่นของโบลต์ฝาครอบ เพื่อป้องกันฝาครอบรับแรงกระแทก
- ✅ ตรวจ Vibration วัดค่าแรงสั่นสะเทือน หากพบค่า Vibration สูงผิดปกติควรตรวจศูนย์หรือถ่วงสมดุล
- ✅ ตรวจ Seal และ Cover ตรวจสอบการรั่วซึมของจาระบี สภาพของซีล และฝาครอบว่ามีรอยร้าวหรือไม่
ส่งสรุป Grear Coupling ที่ดีต้องมีทั้งการติดตั้งที่ถูกต้อง (Alignment & Gap) และการหล่อลื่นที่เหมาะสม เพื่อหลีกเลี่ยงความเสียหายรุนแรง เช่น ฟันเกียร์สึกหรอหรือฝาครอบแตก
ความเสียหายของ Gear Coupling ส่วนใหญ่มีสาเหตุหลักที่ระบุไว้ในส่วนสรุปของแหล่งที่มา ดังนี้
- การติดตั้งเพลาที่เยื้องศูนย์ (Misalignment) ถือเป็นสาเหตุอันดับ 1 ที่พบได้จริงในหน้างานโรงงาน แม้คัปปลิ้งชนิดนี้จะรองรับการเยื้องศูนย์ได้บ้าง แต่หากเกินขีดจำกัดจะทำให้อายุการใช้งานลดลงอย่างมาก
- การหล่อลื่นไม่เพียงพอ (Lubrication) เป็นสาเหตุอันดับ 1 ที่ทำให้เกิดฟันรูดล้มและฟันเกียร์เสียหายจากความร้อนและการเสียดสี
- โหลดกระแทก (Shock Load) การใช้งานนอกเหนือจากสเปกที่ออกแบบ เช่น เครื่องบดหรือระบบเริ่มต้นแบบกระแทกสูง ทำให้ฟันเกียร์หักหรือเสียหายเร็ว
- การรับภาระเกินกำลัง (Overload) เกิดจากเลือกขนาดคัปปลิ้งไม่เหมาะกับแรงบิดจริง หรือมอเตอร์ให้แรงบิดเกินกว่าที่ระบบรองรับ
- ปัญหาความร้อนสะสม (Bolt Loose) ทำให้ฝาครอบต้องรับแรงกระแทกตลอดเวลาและเกิดรอยแตกร้าว
- การเติมจาระบีผิดวิธี เช่น การเติมมากเกินไป Over-greasing ส่งผลให้เกิดแรงดันภายในฝาครอบและทำให้ซีลเสียหาย
ข้อสรุปสำคัญ: การเปลี่ยนอะไหล่เพียงอย่างเดียวอาจไม่ช่วยแก้ปัญหาได้อย่างยั่งยืน ต้องแก้ไขที่ “ต้นเหตุ” โดยเฉพาะการทำ Shaft Alignment และการดูแลระบบหล่อลื่นให้ถูกต้องตามมาตรฐาน

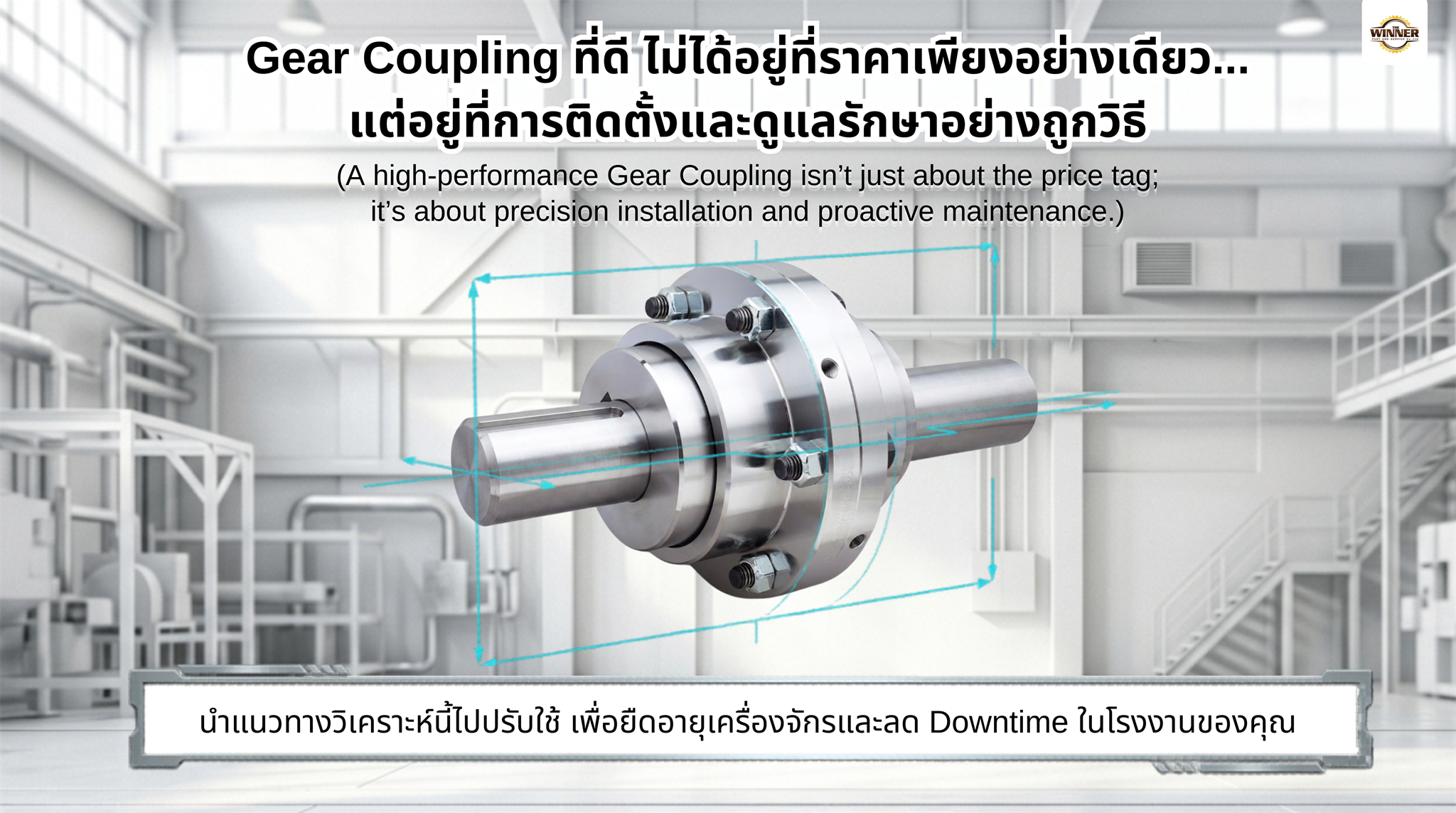

“Gear Coupling ที่ดี ไม่ได้อยู่ที่ราคาอย่างเดียว แต่ต้องติดตั้งและดูแลให้ถูกวิธีด้วย”
