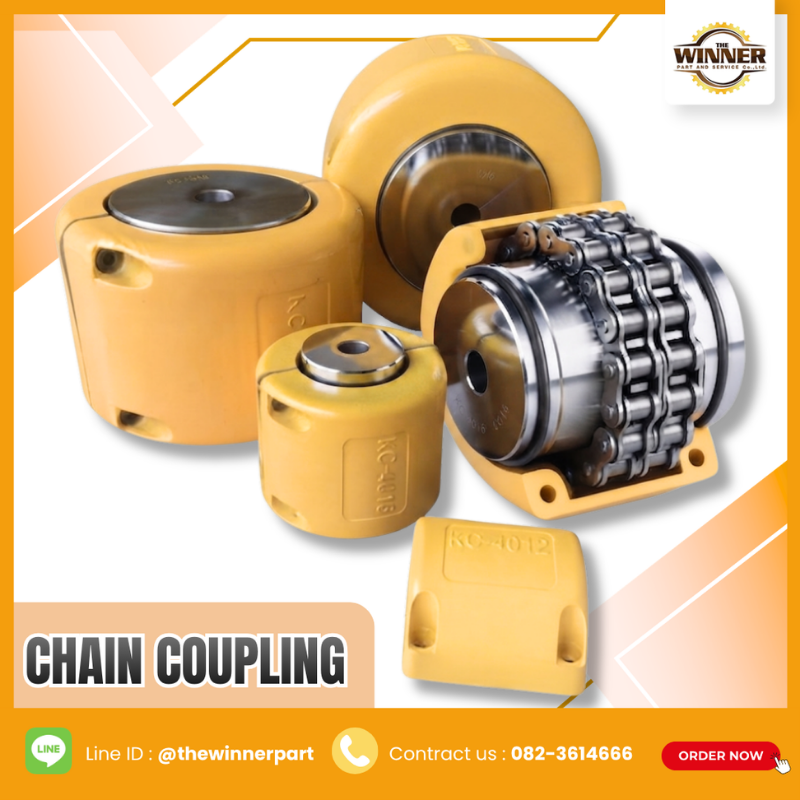

Chain Coupling

Chain Coupling คุณภาพอุตสาหกรรม แข็งแรง ทนทาน บำรุงรักษาง่าย

WINNER® Chain Coupling หรือ ยอยโซ่ ถูกออกแบบสำหรับงานส่งกำลังในโรงงานอุตสาหกรรมที่ต้องการความแข็งแรงและความทนทานสูง เหมาะสำหรับระบบลำเลียง เครื่องผสม เครื่องจักรการเกษตร โรงงานน้ำตาล โรงงานปูนซีเมนต์ และงานอุตสาหกรรมทั่วไป

ผลิตจากเฟืองเหล็ก S45C พร้อมชุบแข็งผิวฟันเฟือง 40-50 HRC ใช้งานร่วมกับโซ่ Alloy Steel คุณภาพสูง ช่วยให้สามารถรับแรงบิดได้สูง ลดการสึกหรอ และยืดอายุการใช้งานของระบบส่งกำลัง

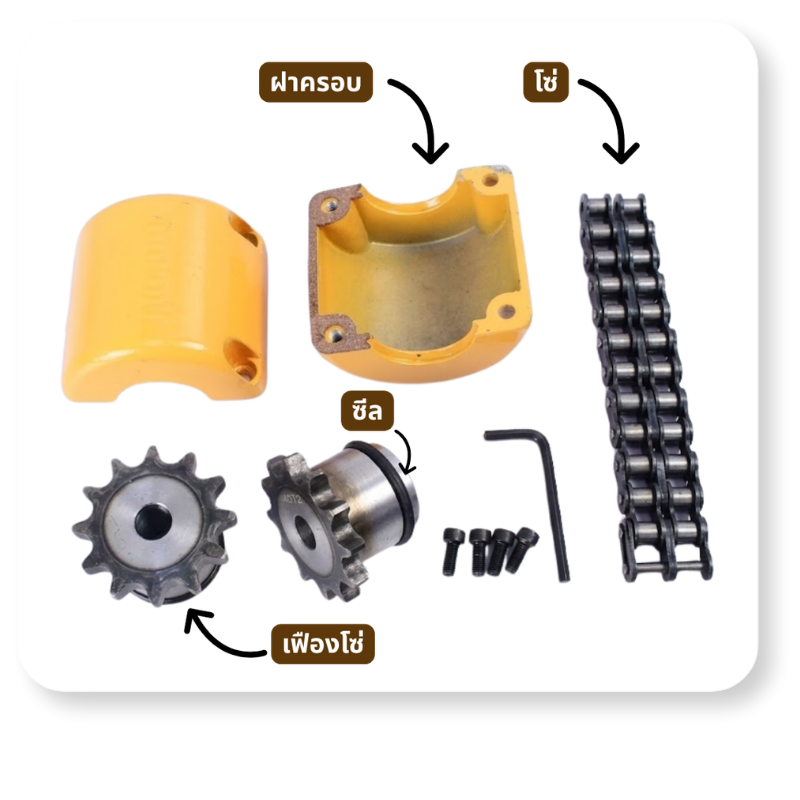

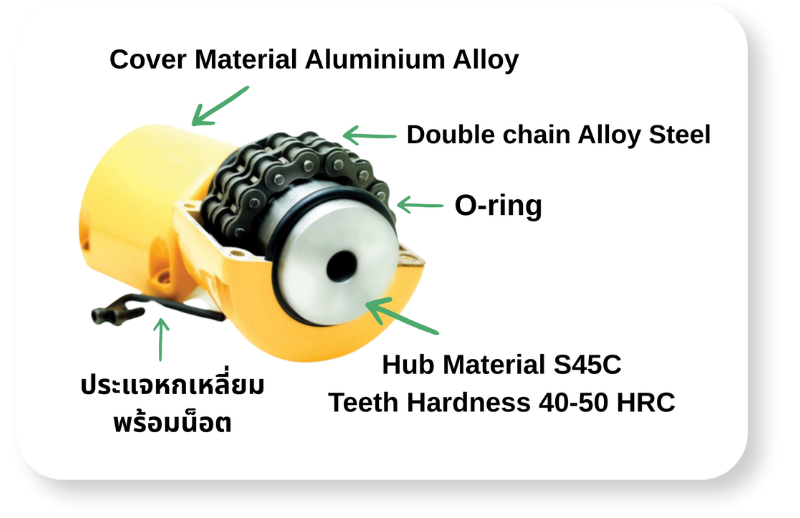

วัสดุและโครงสร้างของ WINNER® Chain Coupling

• Hub (เฟืองโซ่)

  ผลิตจากเหล็ก S45C คุณภาพสูง พร้อมชุบแข็งผิวฟันเฟือง เพื่อเพิ่มความทนทานต่อการสึกหรอจากการใช้งานต่อเนื่อง

• Double Strand Roller Chain

  โซ่คู่ผลิตจาก Alloy Steel ช่วยให้รับแรงบิดได้สูงและส่งกำลังได้อย่างมีประสิทธิภาพ

• Aluminium Cover

  ฝาครอบอลูมิเนียมช่วยป้องกันฝุ่น สิ่งสกปรก และช่วยเก็บสารหล่อลื่นภายในชุดคัปปลิ้ง

• O-Ring Seal

  ช่วยป้องกันการรั่วซึมของจาระบีและลดการปนเปื้อนจากสภาพแวดล้อมภายนอก

จุดเด่นของ WINNER® Chain Coupling

• รับแรงบิดได้สูงสุดถึง 76,400 Nm
• ฟันเฟืองชุบแข็ง 40-50 HRC
• โซ่ Alloy Steel แข็งแรง ทนต่อการสึกหรอ
• ถอดเปลี่ยนอะไหล่ได้ง่าย
• รองรับการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง
• เหมาะสำหรับงานโหลดปานกลางถึงโหลดหนัก
• มีหลายขนาดให้เลือก ตั้งแต่รุ่น 4012 ถึง 16022
• ราคาประหยัด

เลือก Chain Coupling หากเครื่องจักรของคุณ...

• ต้องการรับแรงบิดสูง
• มีพื้นที่ติดตั้งจำกัด
• ต้องการเปลี่ยนอะไหล่ได้ง่าย
• ต้องการลดต้นทุนการบำรุงรักษา
• ใช้ในงานอุตสาหกรรมหนัก

จุดเด่นของ WINNER® Chain Coupling

• รับแรงบิดได้สูงสุดถึง 76,400 Nm
• ฟันเฟืองชุบแข็ง 40-50 HRC
• โซ่ Alloy Steel แข็งแรง ทนต่อการสึกหรอ
• ถอดเปลี่ยนอะไหล่ได้ง่าย
• รองรับการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง
• เหมาะสำหรับงานโหลดปานกลางถึงโหลดหนัก
• มีหลายขนาดให้เลือก ตั้งแต่รุ่น 4012 ถึง 16022
• ราคาประหยัด

รุ่นสินค้าที่มีจำหน่าย

WINNER® Chain Coupling มีให้เลือกหลายขนาด เช่น

DIMENSION

SIZE	Torque Rating (Nm)	Max Speed (Rpm)	Max Bore dia (mm)	CHAIN Width & Pitch	D	DH	L	H	S	C	Wt (kg)	Type	Cover a x b	Wt (Kg)
4012	222	4,800	22	12.70 / 33.1	61	35	79.4	36	7.4	10	0.8	A	75 x 75	0.38
4014	300	4,800	28	12.70 / 33.1	69	43	79.4	36	7.4	10	1.1	A	84 x 75	0.47
4016	395	4,800	32	12.70 / 33.1	77	50	87.4	40	7.4	6	1.6	A	92 x 75	0.56
5014	850	3,600	35	158.75 / 41	86	53	99.7	45	9.7	12	2.2	A	101 x 85	0.64
5016	750	3,600	40	158.75 / 41	96	60	99.7	45	9.7	12	2.8	A	85 x 111	0.76
5018	950	3,000	45	158.75 / 41	106	70	99.7	45	9.7	12	3.6	A	122 x 85	0.92
6018	1,800	2,500	56	19.05 / 51.1	128	85	123.5	56	11.5	15	6.5	A	142 x 106	1.4
6020	2,000	2,500	60	19.05 / 51.1	139	110	123.5	56	11.5	15	8.38	A	158 x 105	1.2
6022	2,420	2,500	71	19.05 / 51.1	152	110	123.5	56	11.5	15	10.3	A	106 x 167	1.7
8018	3,960	2,000	80	25.40 / 65.3	10	115	141.2	63	15.2	30	13.8	A	186 x 130	2.3
8020	4,800	2,000	90	25.40 / 65.3	185	125	145	65	15.2	22	16.2	A	210 x 137	2.5
8022	5,700	2,000	100	25.40 / 65.3	203	140	157.2	71	15.2	22	21.7	A	220 x 130	2.7
10020	8,960	1,800	110	31.75 / 80.3	233	160	178.8	80	18.8	30	32.6	A	250 x 148	4
12018	13,500	1,500	125	38.10 / 101.1	256	170	202.7	90	22.7	50	43.6	B	307 x 181	6.8
12022	17,500	1,200	140	38.10 / 101.1	304	210	222.7	100	22.7	40	69	B	357 x 181	8.4
16018	29,200	1,000	160	50.80 / 129.7	341	224	254.1	112	30.1	68	96.3	B	406 x 250	14.7
16022	42,600	1,000	200	50.80 / 129.7	405	280	314.1	142	30.1	40	166.8	B	472 x 250	17.2

เลือก Chain Coupling หากเครื่องจักรของคุณ...

เพื่อยืดอายุการใช้งานของ Chain Coupling ควร

• ตรวจสอบ Alignment ของเพลา
• เติมจาระบีตามรอบเวลาที่กำหนด
• ตรวจสอบการสึกหรอของโซ่และฟันเฟือง
• ตรวจสอบความแน่นของสลักและฝาครอบ
• เปลี่ยนโซ่เมื่อพบการยืดตัวเกินมาตรฐาน

การบำรุงรักษาที่เหมาะสมจะช่วยลด Downtime และลดค่าใช้จ่ายในการซ่อมบำรุงระยะยาว

ขอใบเสนอราคา

หากต้องการให้ช่วยเลือกขนาด Chain Coupling ที่เหมาะสม กรุณาส่งข้อมูลดังนี้

• กำลังมอเตอร์ (kW)
• ความเร็วรอบ (RPM)
• ขนาดเพลา
• รูปหน้างาน

ทีมงาน The Winner Part พร้อมให้คำปรึกษาและช่วยคัดเลือกรุ่นที่เหมาะสมกับการใช้งานของคุณ
