การต่อสายมอเตอร์ 3 เฟสให้ถูกต้องเป็นสิ่งสำคัญอย่างมาก เพราะหากต่อผิดอาจส่งผลให้

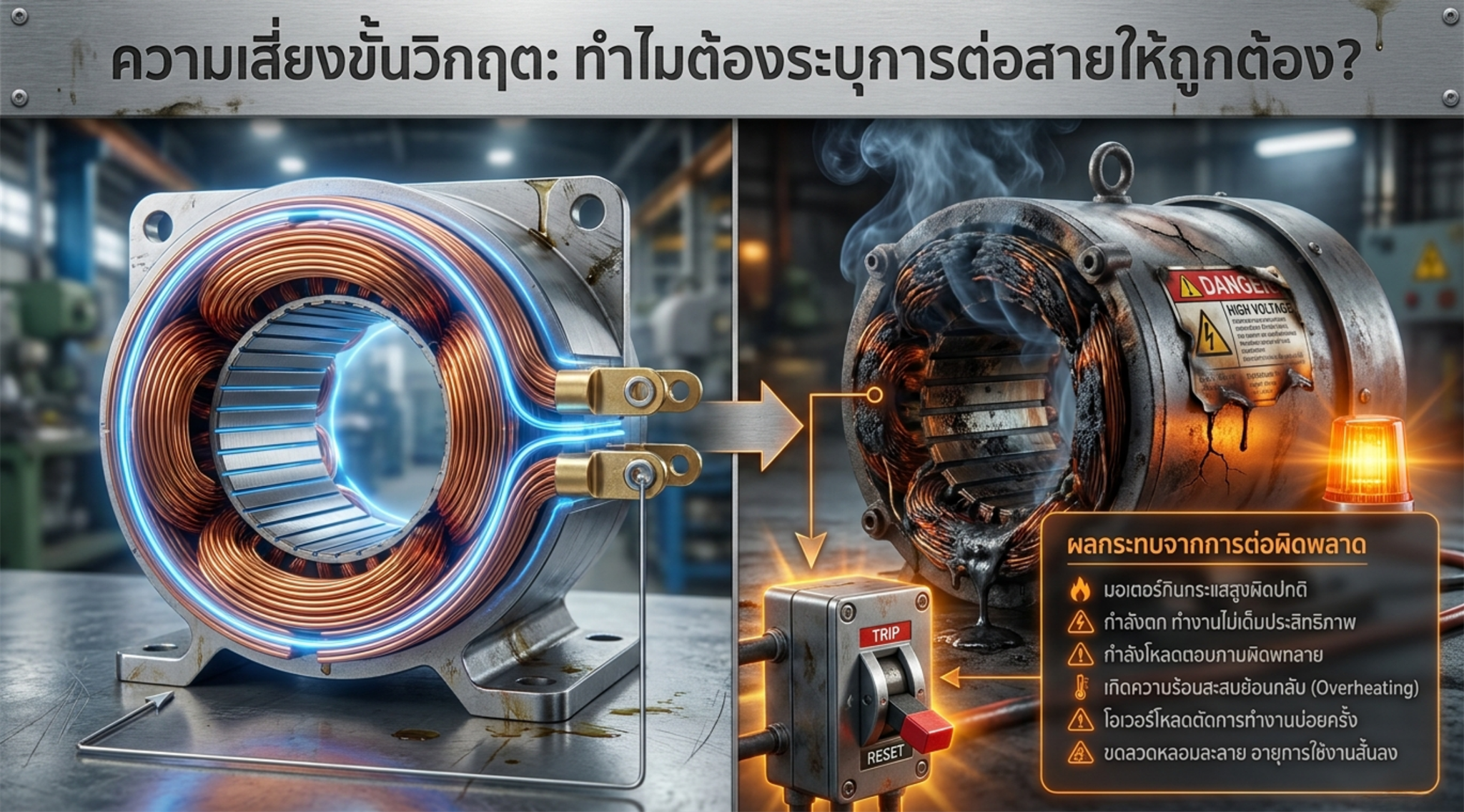

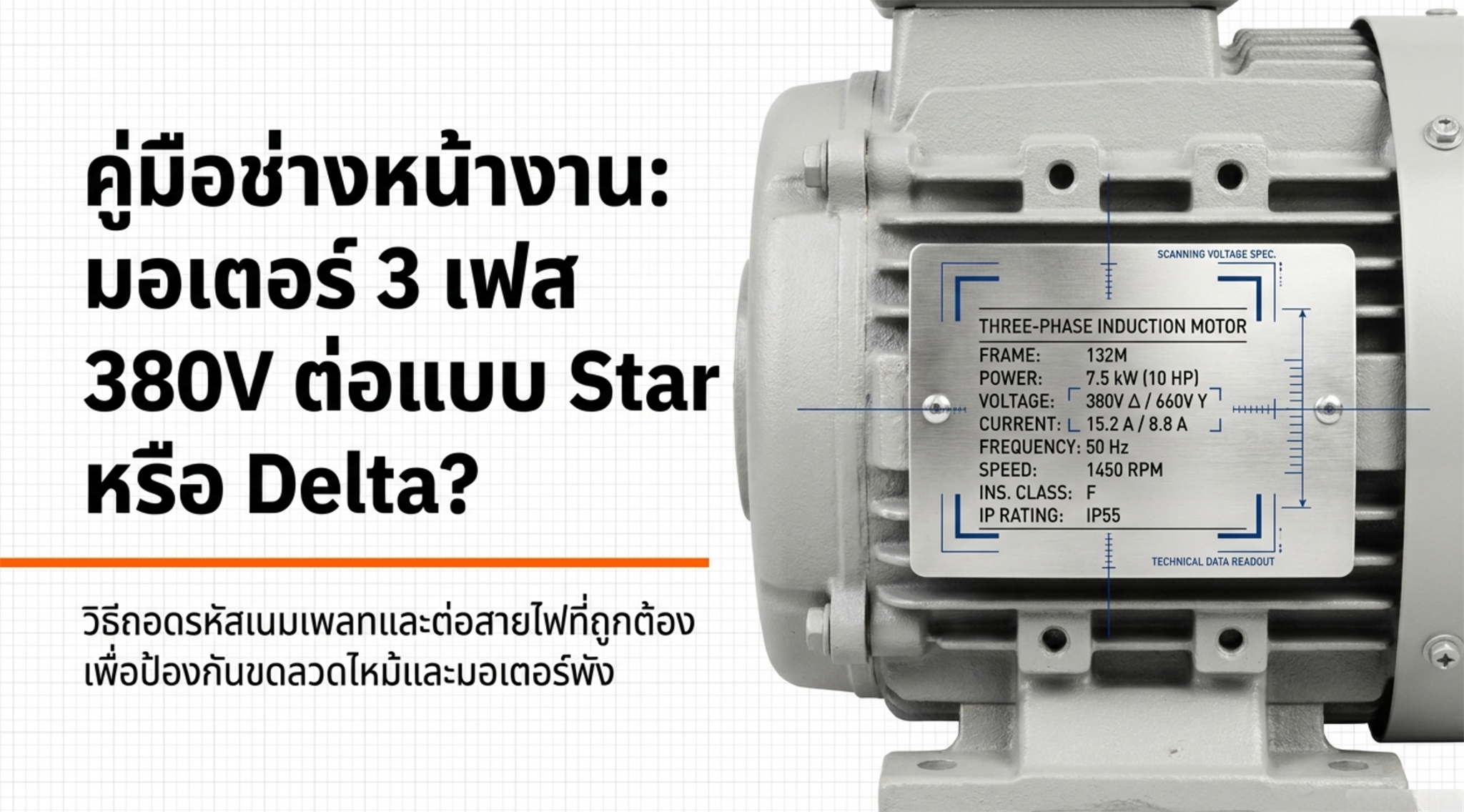

ดังนั้นก่อนติดตั้งมอเตอร์ทุกครั้ง ควรตรวจสอบข้อมูลบนเนมเพลทก่อนเสมอ
มอเตอร์ 3 เฟสส่วนใหญ่จะมีปลายสายขดลวด 6 จุด ได้แก่

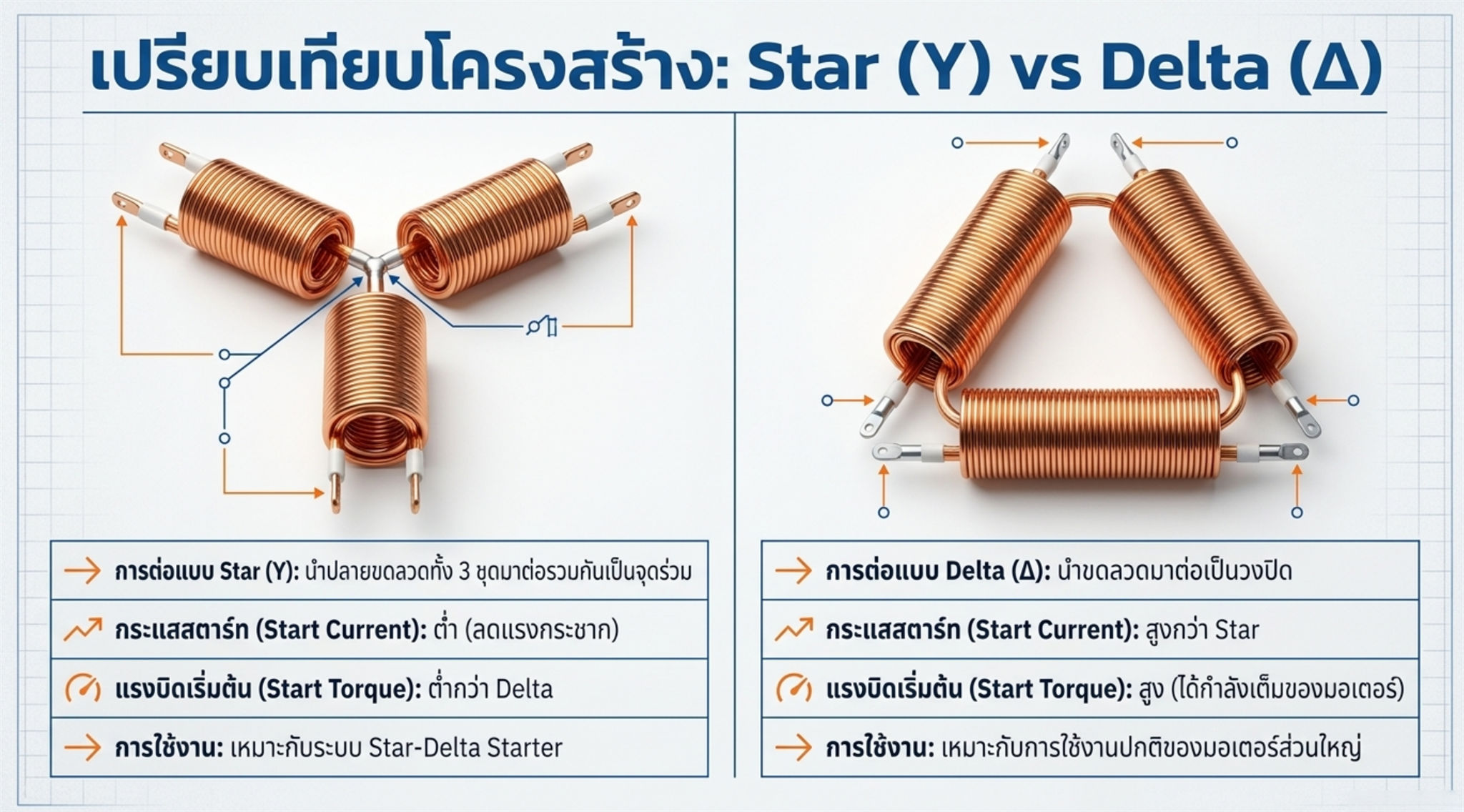

สามารถนำมาต่อได้ 2 รูปแบบ คือ Star (Y) และ Delta (Δ)
เป็นการนำปลายขดลวดทั้ง 3 จุดมาต่อรวมกันเป็นจุดร่วม
ข้อดี
ข้อเสีย
เป็นการนำขดลวดมาต่อเป็นวงปิด
ข้อดี
ข้อเสีย

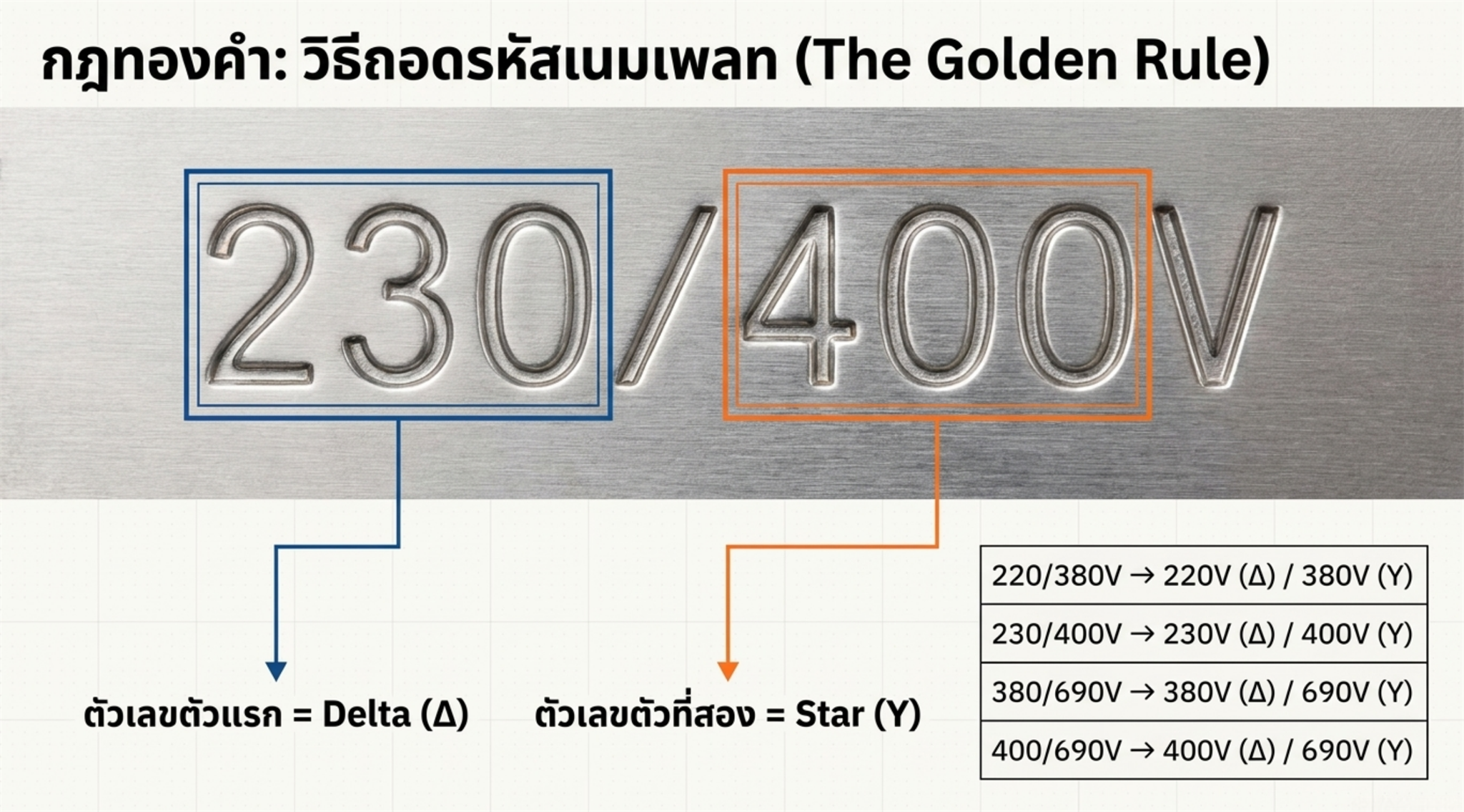

หลักการที่สำคัญที่สุดคือ
ตัวเลขตัวแรก = Delta (Δ)
ตัวเลขตัวที่สอง = Star (Y)
ตัวอย่าง
| เนมเพลท | Delta (Δ) | Star (Y) |
|---|---|---|
| 220/380V | 220V | 380V |
| 230/400V | 230V | 400V |
| 380/690V | 380V | 690V |
| 400/690V | 400V | 690V |
นี่คือหลักการมาตรฐานที่ใช้กับมอเตอร์อุตสาหกรรมทั่วโลก

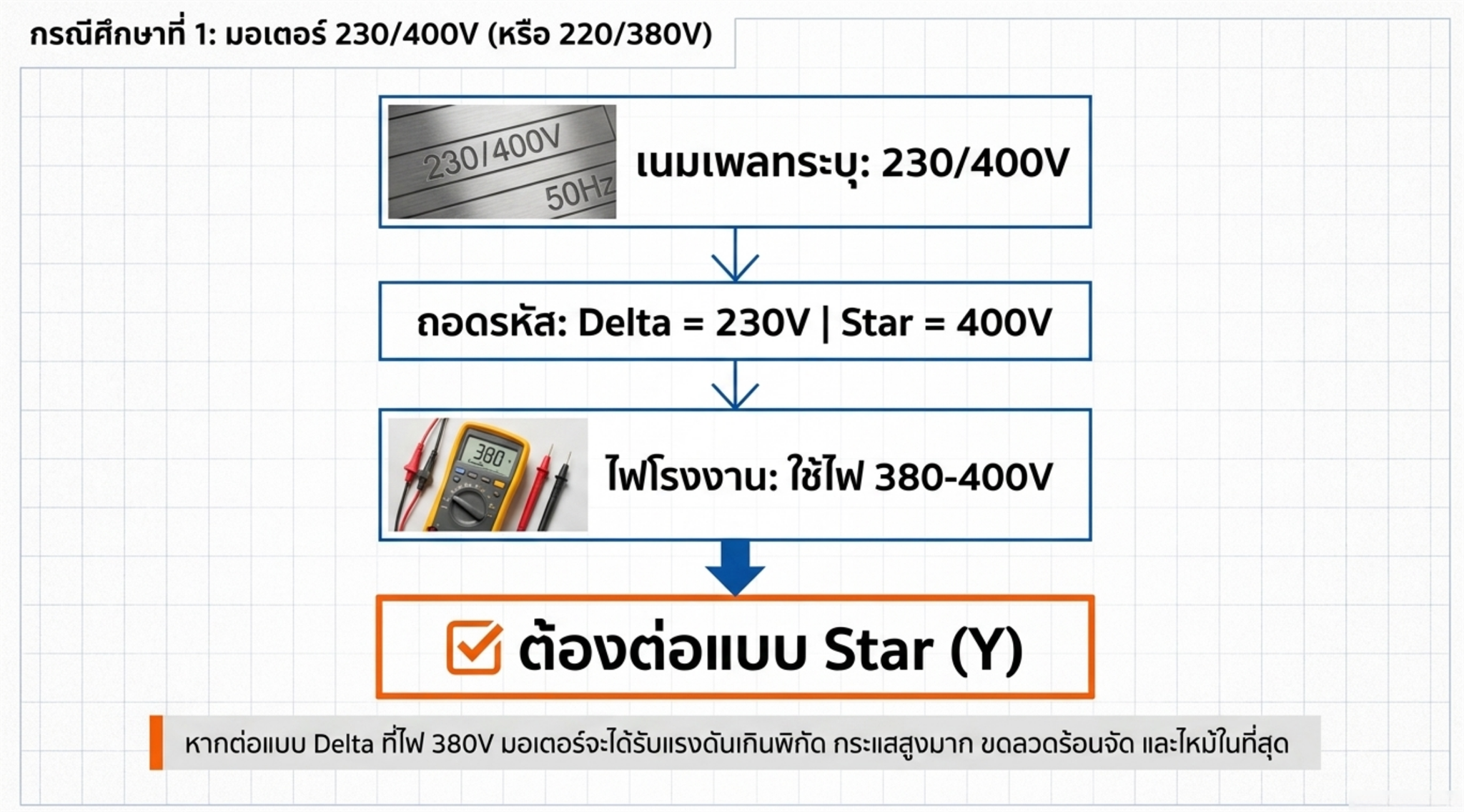

หมายความว่า
หากโรงงานใช้ไฟ 380-400V ต่อแบบ Star
หมายความว่า
หากโรงงานใช้ไฟ 380V ต่อแบบ Delta
หมายความว่า
หากโรงงานใช้ไฟ 380-415V ต่อแบบ Delta
นี่เป็นกรณีที่พบมากในมอเตอร์ยุโรป IE3 และ IE4

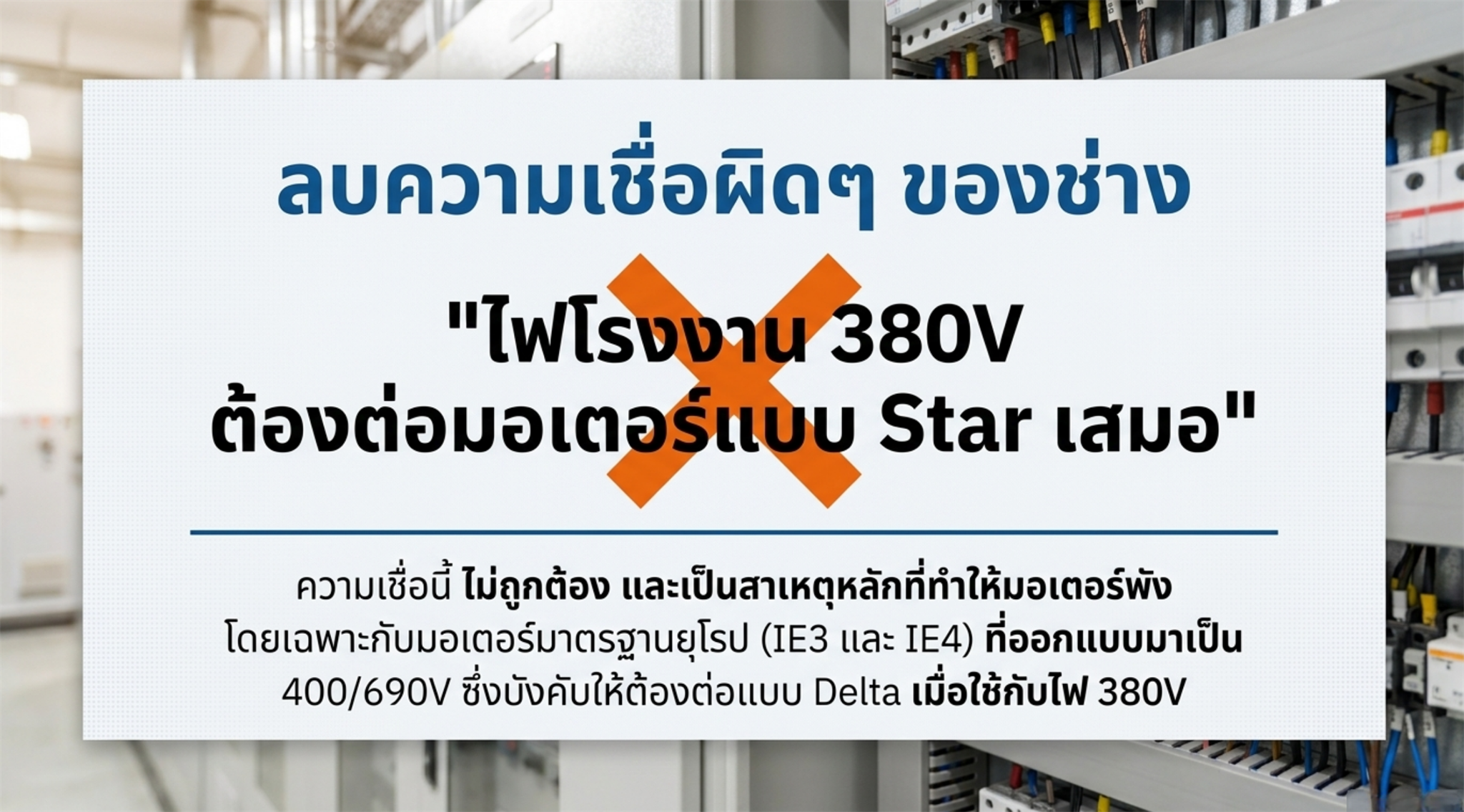

หลายคนเข้าใจผิดว่า “ไฟโรงงาน 380V ต้องต่อ Star เสมอ” ซึ่งไม่ถูกต้อง ต้องดูเนมเพลทก่อนทุกครั้ง

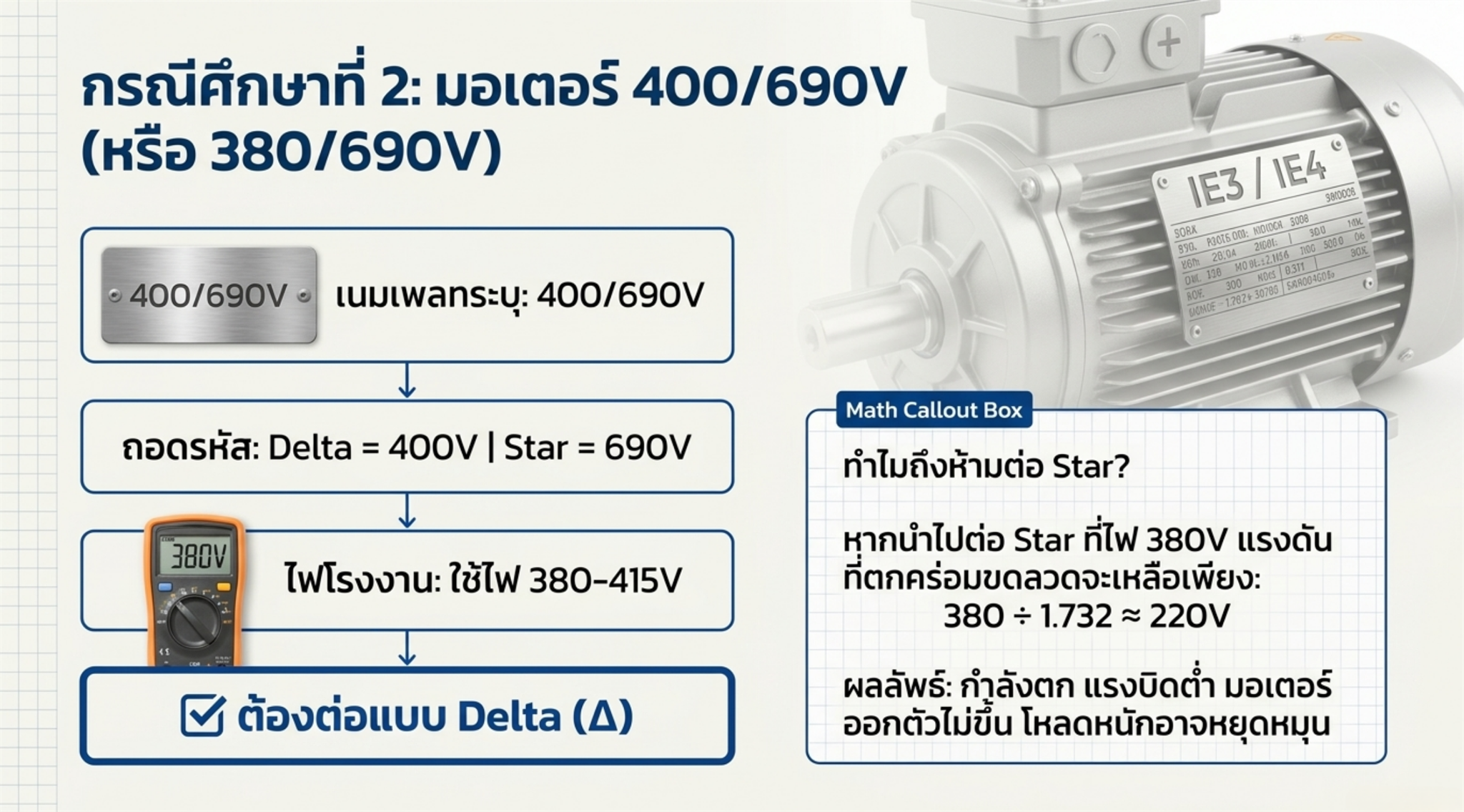

ตัวอย่าง มอเตอร์ 400/690V ถูกออกแบบให้ขดลวดแต่ละชุดรับแรงดันประมาณ 400V เมื่อใช้ไฟ 400V ต้องต่อแบบ Delta เพื่อให้ขดลวดได้รับแรงดันเต็ม
หากนำไปต่อ Star ที่ไฟ 380V แรงดันที่ขดลวดจะเหลือเพียง
380 ÷ 1.732 ≈ 220V

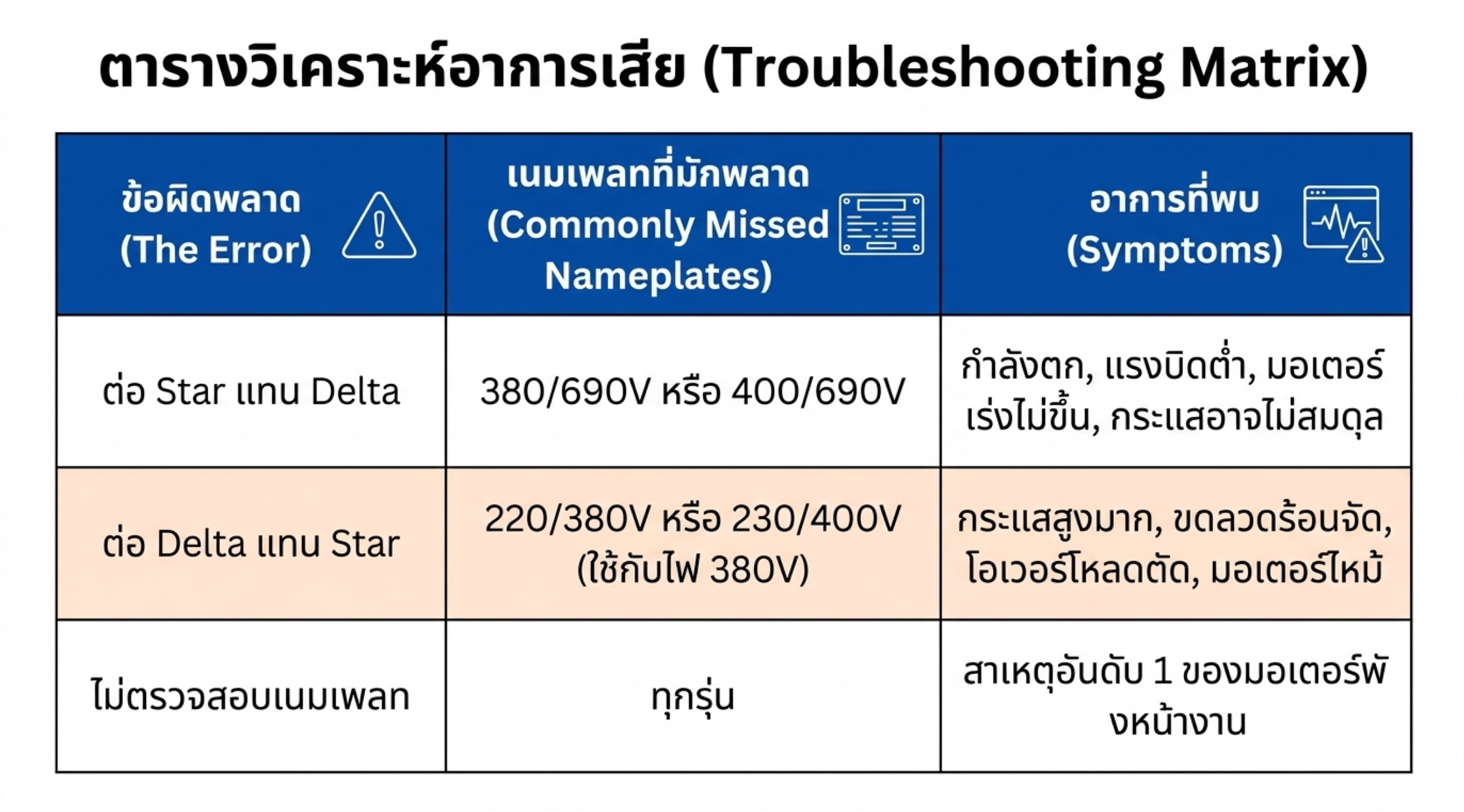

ผลที่เกิดขึ้น

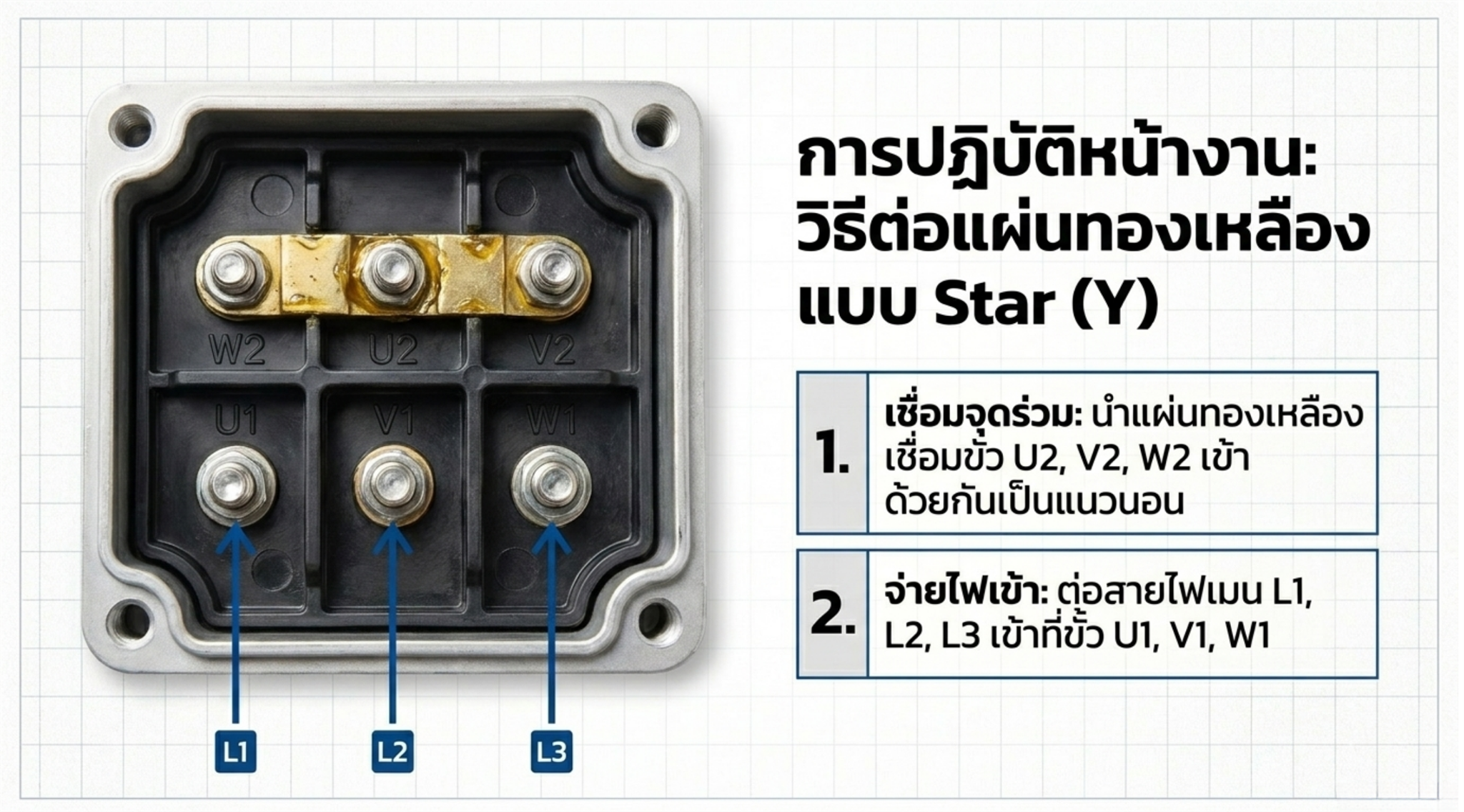

เชื่อม
เข้าด้วยกัน แล้วจ่ายไฟ

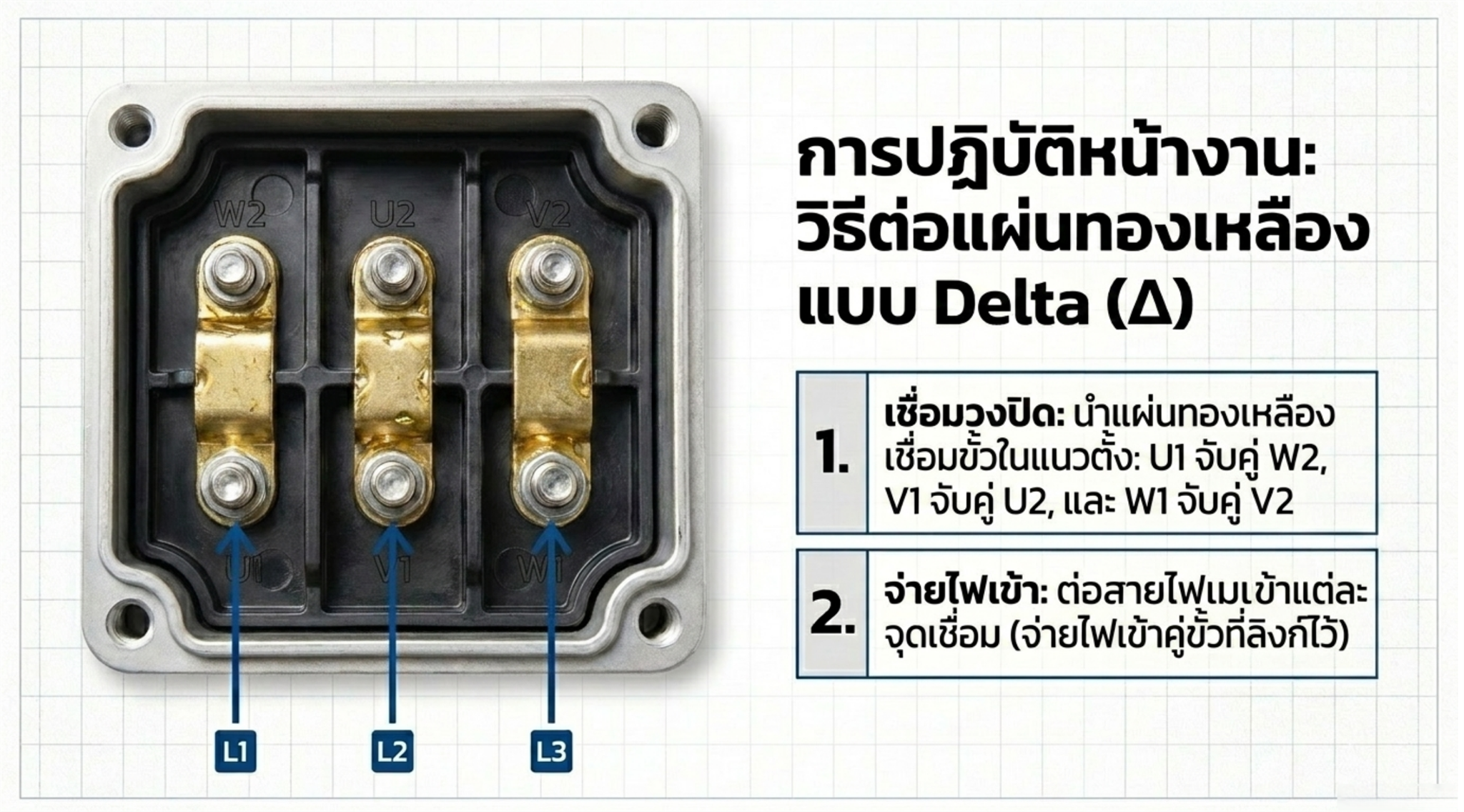

เชื่อม
แล้วจ่ายไฟเข้าแต่ละจุดเชื่อม

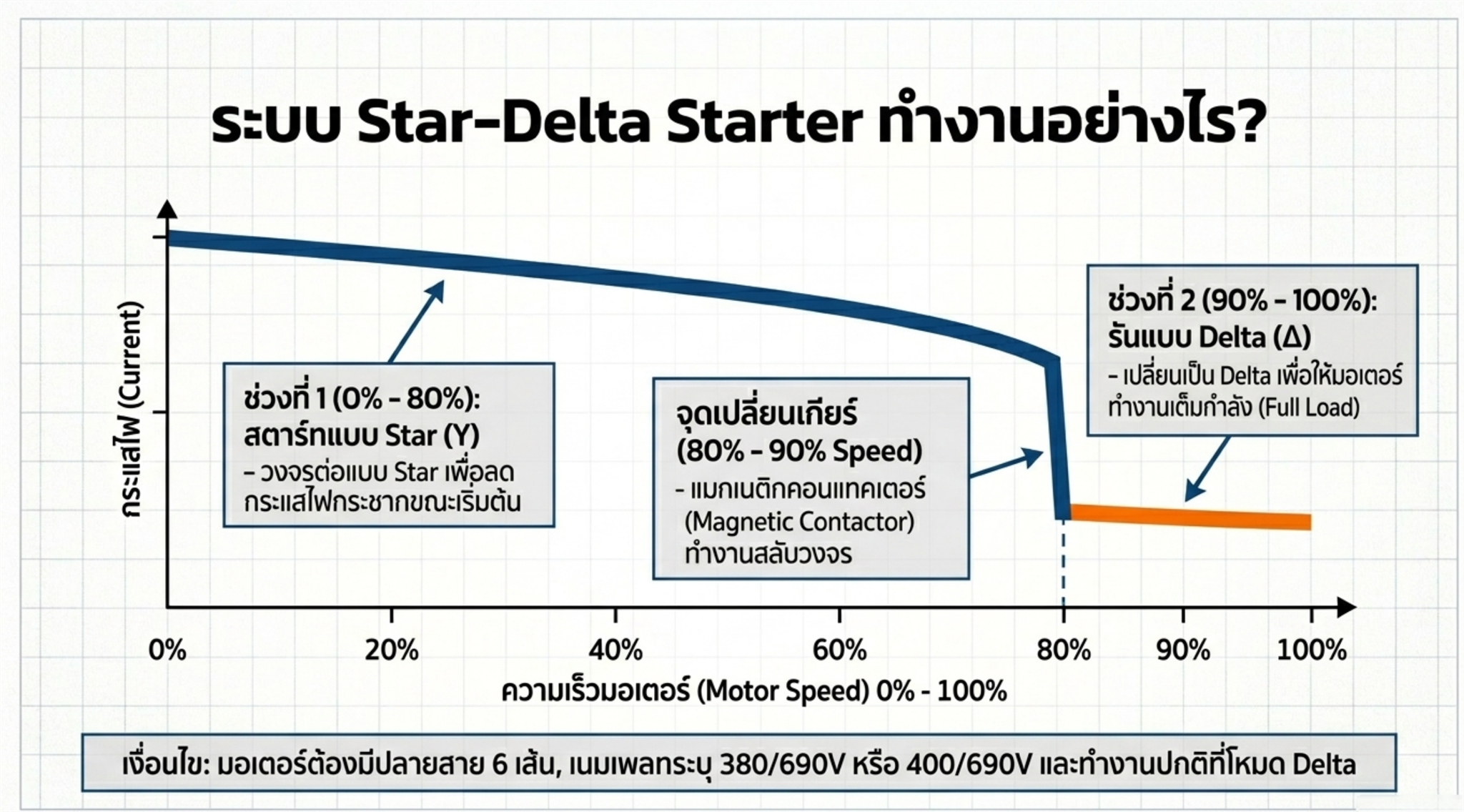

โรงงานจำนวนมากนิยมใช้ระบบ Star-Delta Starter เพื่อลดกระแสสตาร์ทของมอเตอร์ขนาดใหญ่ หลักการคือ ช่วงสตาร์ท ต่อแบบ Star เพื่อลดกระแสเริ่มต้น
หลังจากมอเตอร์หมุนได้ประมาณ 80-90%
เปลี่ยนเป็น Delta เพื่อให้มอเตอร์ทำงานเต็มกำลัง
ต้องมีคุณสมบัติ
ผลที่เกิดขึ้น
เมื่อใช้กับไฟ 380-400V
ผลที่เกิดขึ้น
ไม่ตรวจสอบเนมเพลทก่อนติดตั้ง เป็นสาเหตุที่พบบ่อยที่สุดในหน้างาน
ตัวเลขตัวแรก = Delta (Δ)
ตัวเลขตัวที่สอง = Star (Y)
ตัวอย่าง
จากนั้นดูว่าโรงงานใช้แรงดันไฟเท่าไร แล้วเลือกการต่อให้ตรงกับแรงดันที่ระบุบนเนมเพลท

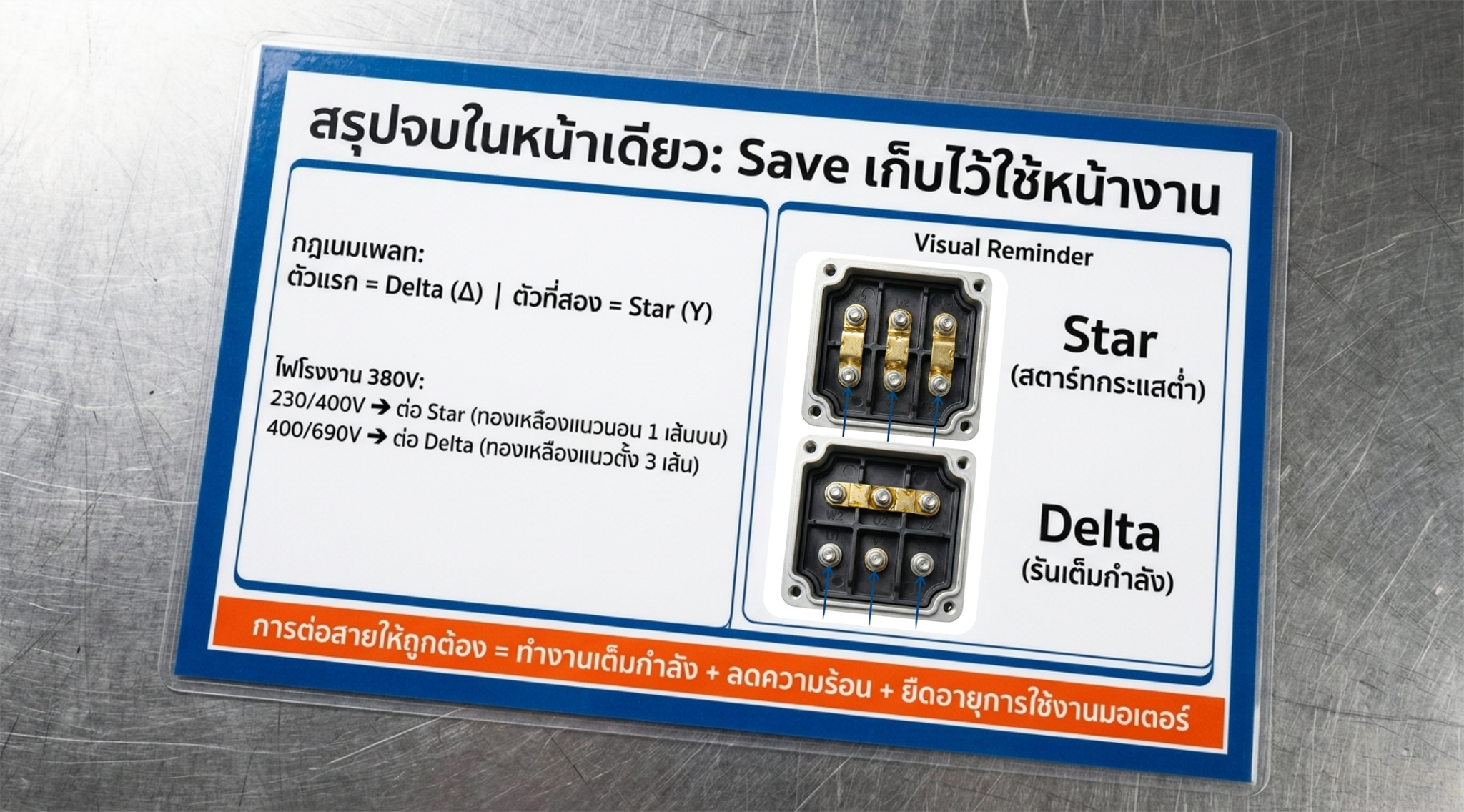

การต่อมอเตอร์ 3 เฟสแบบ Star หรือ Delta ไม่ควรอาศัยความเคยชิน แต่ต้องอ้างอิงข้อมูลจากเนมเพลทมอเตอร์เสมอ
หลักการสำคัญคือ
ตัวอย่าง
การต่อสายให้ถูกต้องจะช่วยให้มอเตอร์ทำงานได้เต็มกำลัง ลดปัญหากระแสเกิน ลดความร้อนสะสม และยืดอายุการใช้งานของมอเตอร์ในระยะยาว
