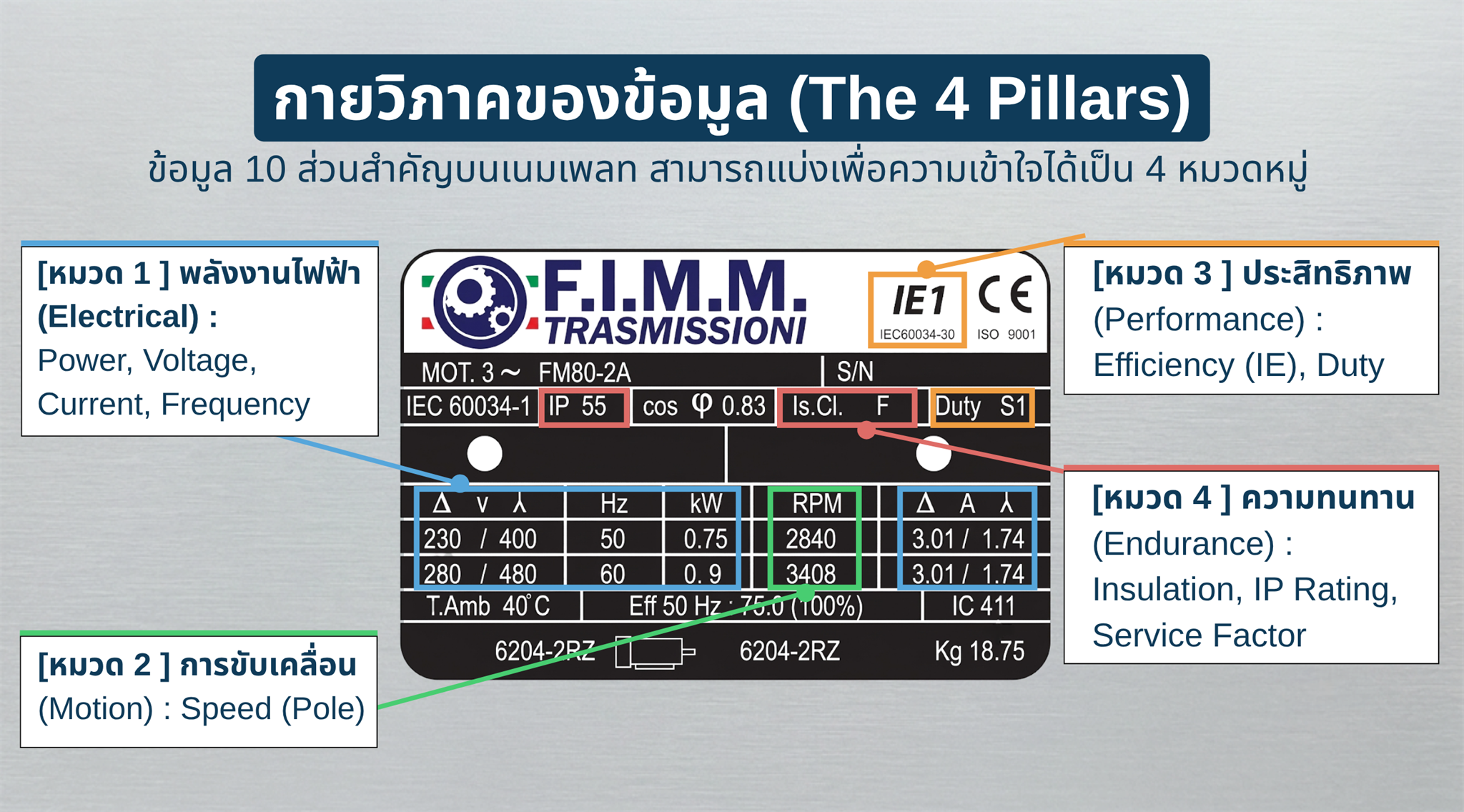

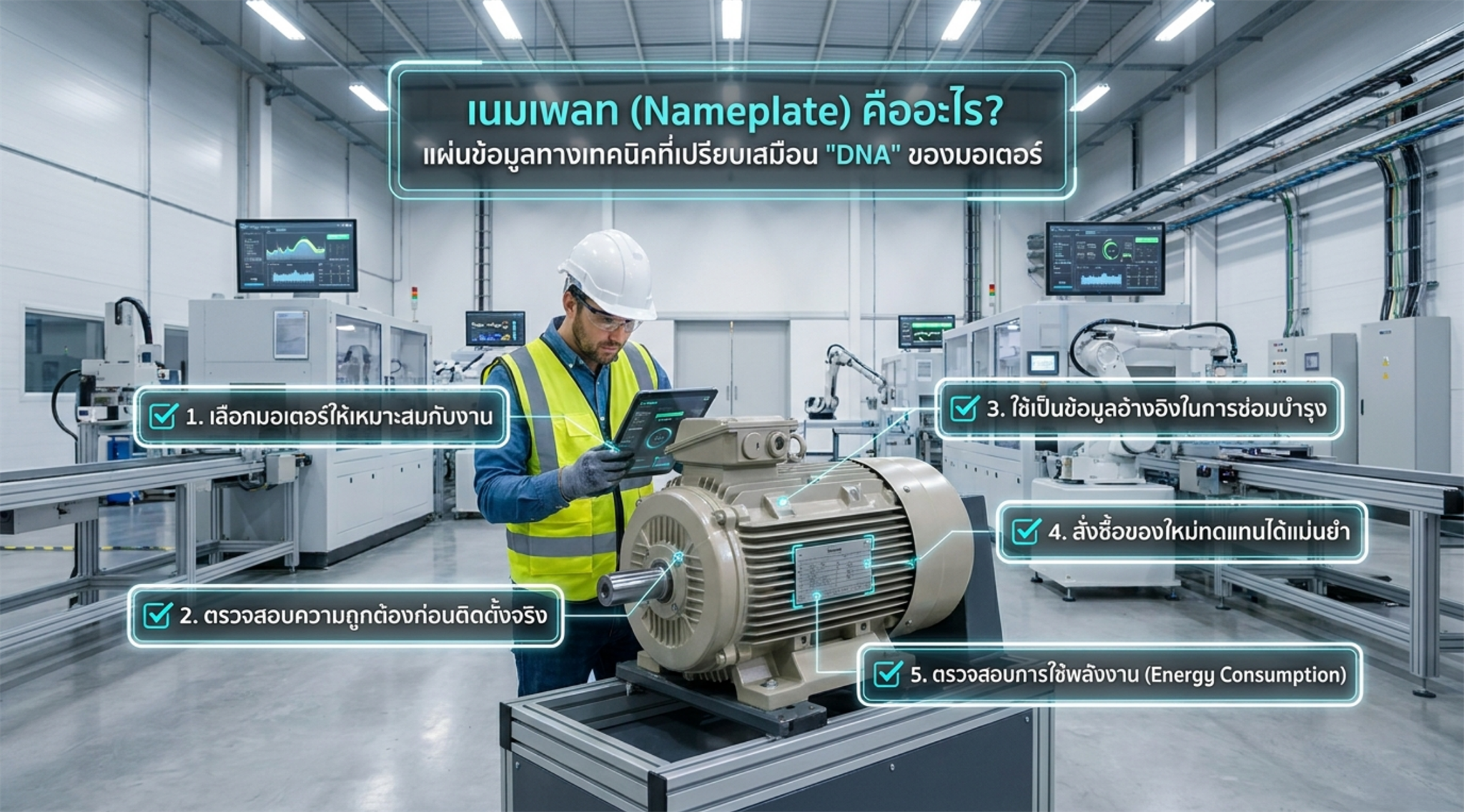

เนมเพลทมอเตอร์ (Motor Nameplate) คือแผ่นข้อมูลที่ติดอยู่บนตัวมอเตอร์ ซึ่งผู้ผลิตใช้ระบุรายละเอียดทางเทคนิคที่สำคัญ เช่น กำลังไฟฟ้า แรงดันไฟฟ้า กระแสไฟฟ้า ความเร็วรอบ ประสิทธิภาพ และมาตรฐานการป้องกันต่าง ๆ
ข้อมูลบนเนมเพลทมีความสำคัญอย่างมาก เพราะใช้สำหรับ
ตัวอย่าง
หรือบางครั้งอาจแสดงเป็น

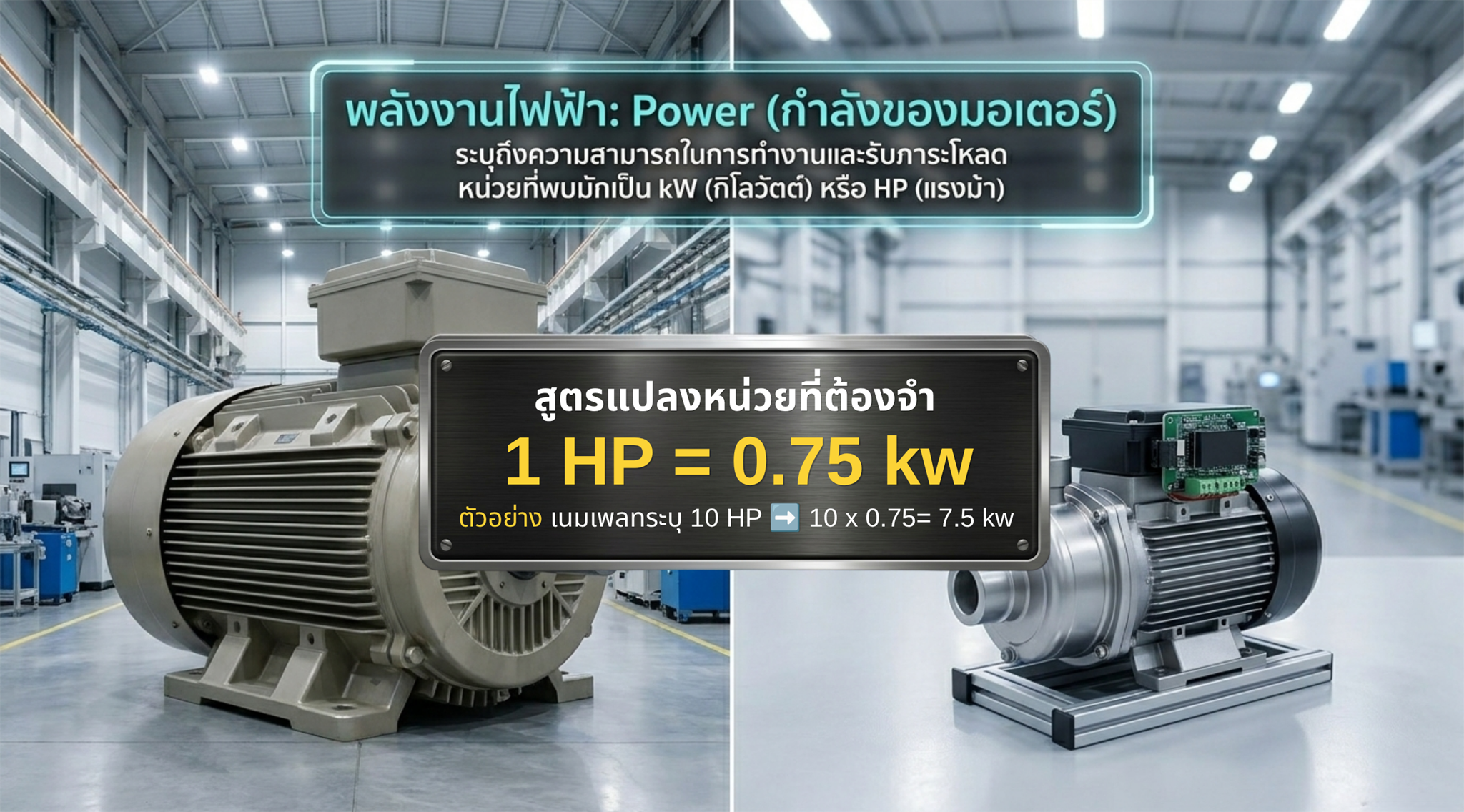

การแปลงหน่วย
1 HP = 0.746 kW
ตัวอย่าง
10 HP
= 10 × 0.746
= 7.46 kW
ตัวอย่าง
มอเตอร์ 3 เฟสส่วนใหญ่มักระบุ 400V / 690V
หมายความว่า
ตัวอย่าง
11.2 A
22.5 A
45.8 A
ค่ากระแสนี้เป็นกระแส Full Load Current (FLC)
ใช้สำหรับ
ตัวอย่าง
50 Hz
60 Hz
ประเทศไทยใช้ไฟฟ้า 50 Hz
ส่วนประเทศที่ใช้ 60 Hz เช่น
นิยมใช้ 60 Hz
ตัวอย่าง

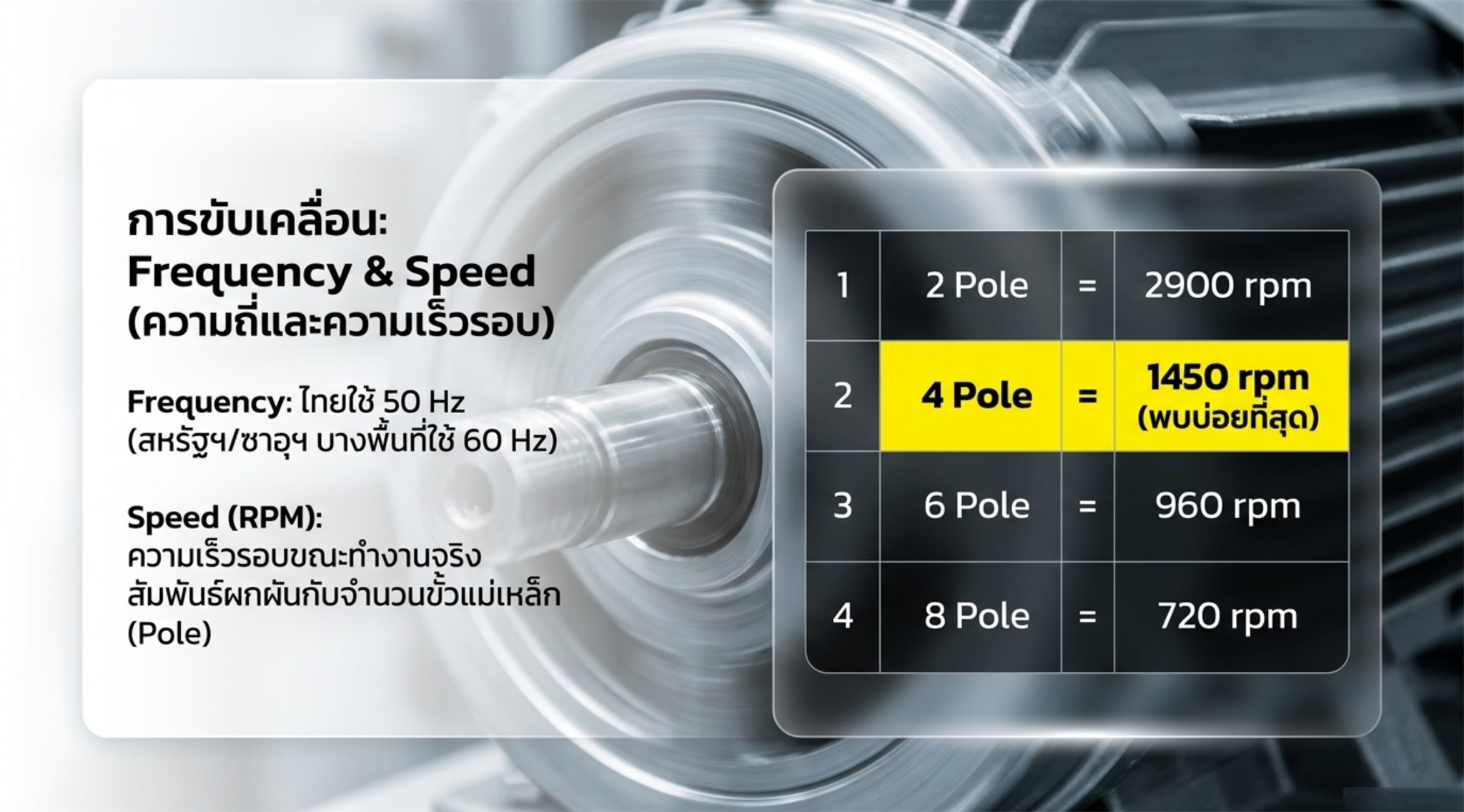

ใช้บอกความเร็วรอบขณะทำงานจริง
| Pole | ความเร็วที่ 50Hz |
|---|---|
| 2 Pole | 2900 rpm |
| 4 Pole | 1450 rpm |
| 6 Pole | 960 rpm |
| 8 Pole | 720 rpm |
| Number of Poles (p) | Synchronous Speed at 50 Hz, in rpm | Synchronous Speed at 60 Hz, in rpm |
|---|---|---|
| 2 | 3000 | 3600 |
| 4 | 1500 | 1800 |
| 6 | 1000 | 1200 |
| 8 | 750 | 900 |
| 10 | 600 | 720 |
| 12 | 500 | 600 |
ตัวอย่าง
ถ้าเนมเพลกระบุ 1450 rpm
แสดงว่าเป็น มอเตอร์ 4 Pole
ตัวอย่าง
88%, 92%, 95%
หมายถึง มอเตอร์สามารถเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกลได้กี่เปอร์เซ็นต์ ยิ่งสูง ยิ่งประหยัดไฟ
ปัจจุบันมอเตอร์ถูกแบ่งตามระดับประสิทธิภาพ
| มาตรฐาน | ระดับประสิทธิภาพ |
|---|---|
| IE1 | Standard Efficiency |
| IE2 | High Efficiency |
| IE3 | Premium Efficiency |
| IE4 | Super Premium Efficiency |
| IE5 | Ultra Premium Efficiency |
ตัวอย่าง
มอเตอร์ IE3
จะประหยัดไฟมากกว่า IE1
และเหมาะกับโรงงานที่ใช้งานต่อเนื่อง 24 ชั่วโมง
ตัวอย่าง

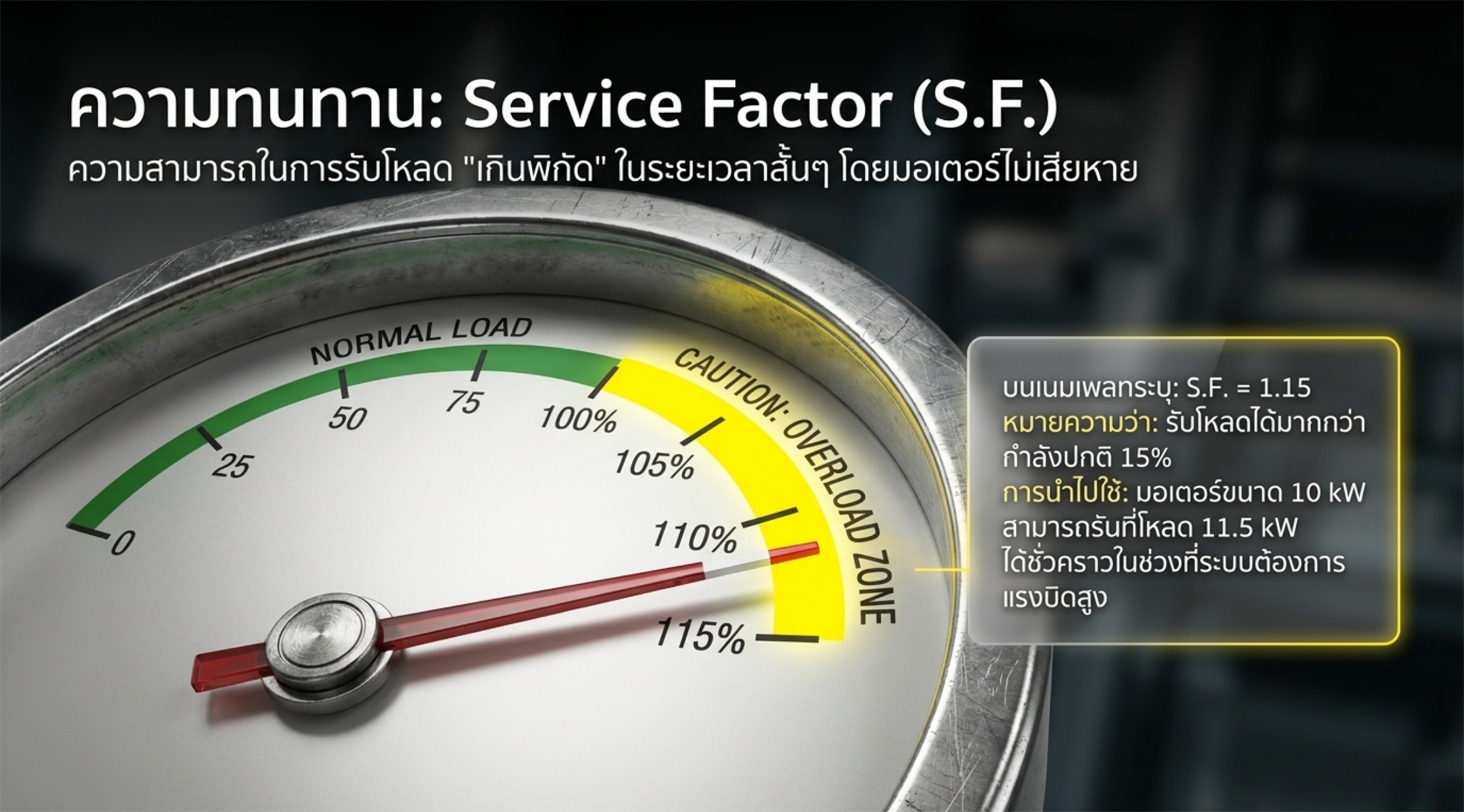

S.F. = 1.15
หมายความว่า มอเตอร์สามารถรับโหลดได้มากกว่ากำลังปกติ 15%
ตัวอย่าง
มอเตอร์ 10 kW, S.F. 1.15
สามารถรับโหลดสูงสุดได้ 11.5 kW ในช่วงเวลาสั้น ๆ

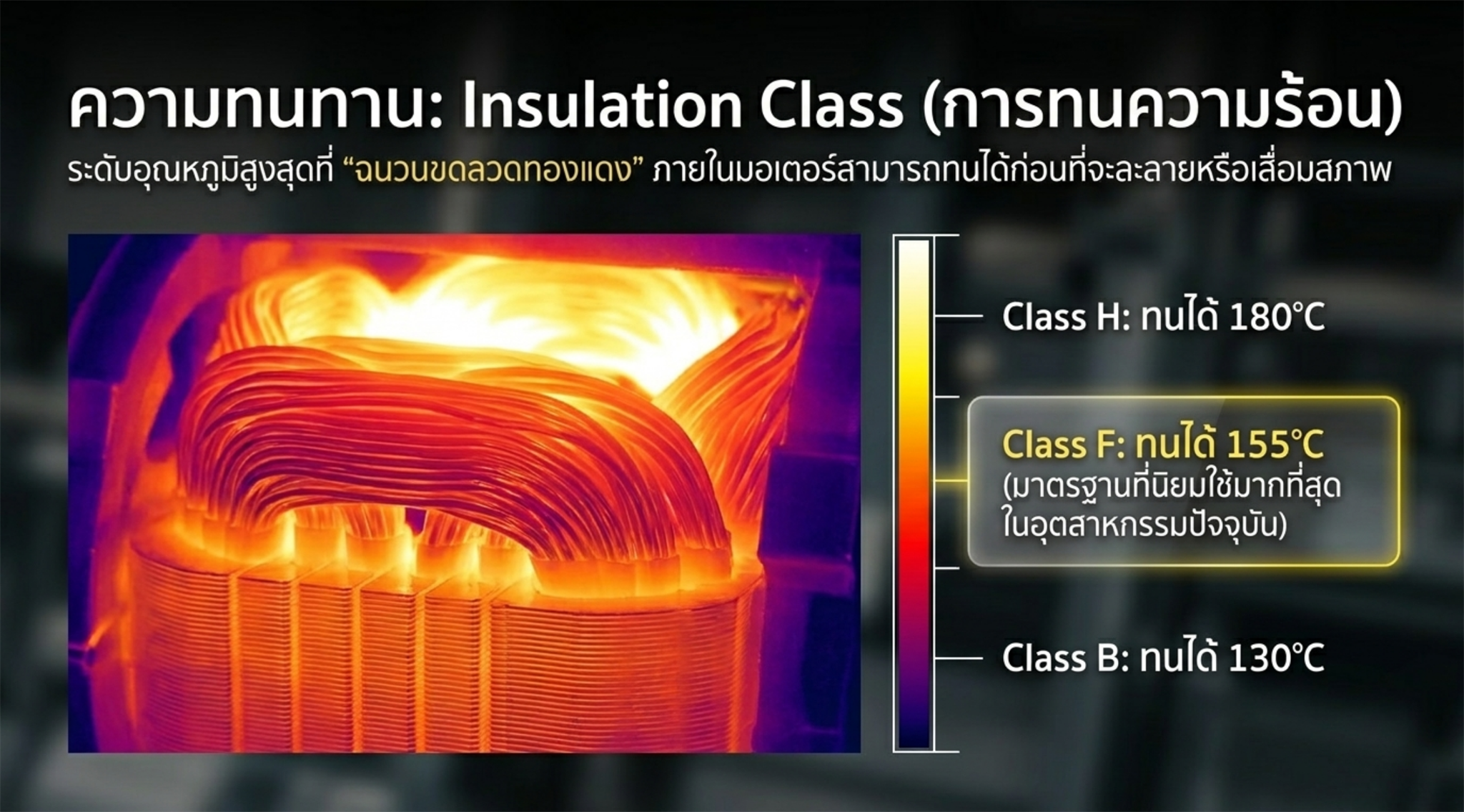

คือระดับการทนความร้อนของฉนวนขดลวด

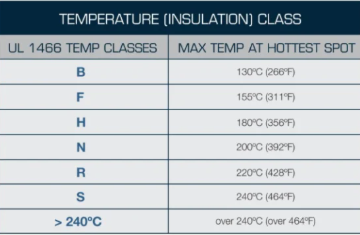

| Class | อุณหภูมิสูงสุด |
|---|---|
| B | 130°C |
| F | 155°C |
| H | 180°C |
ปัจจุบันมอเตอร์อุตสาหกรรมส่วนใหญ่นิยมใช้ Class F

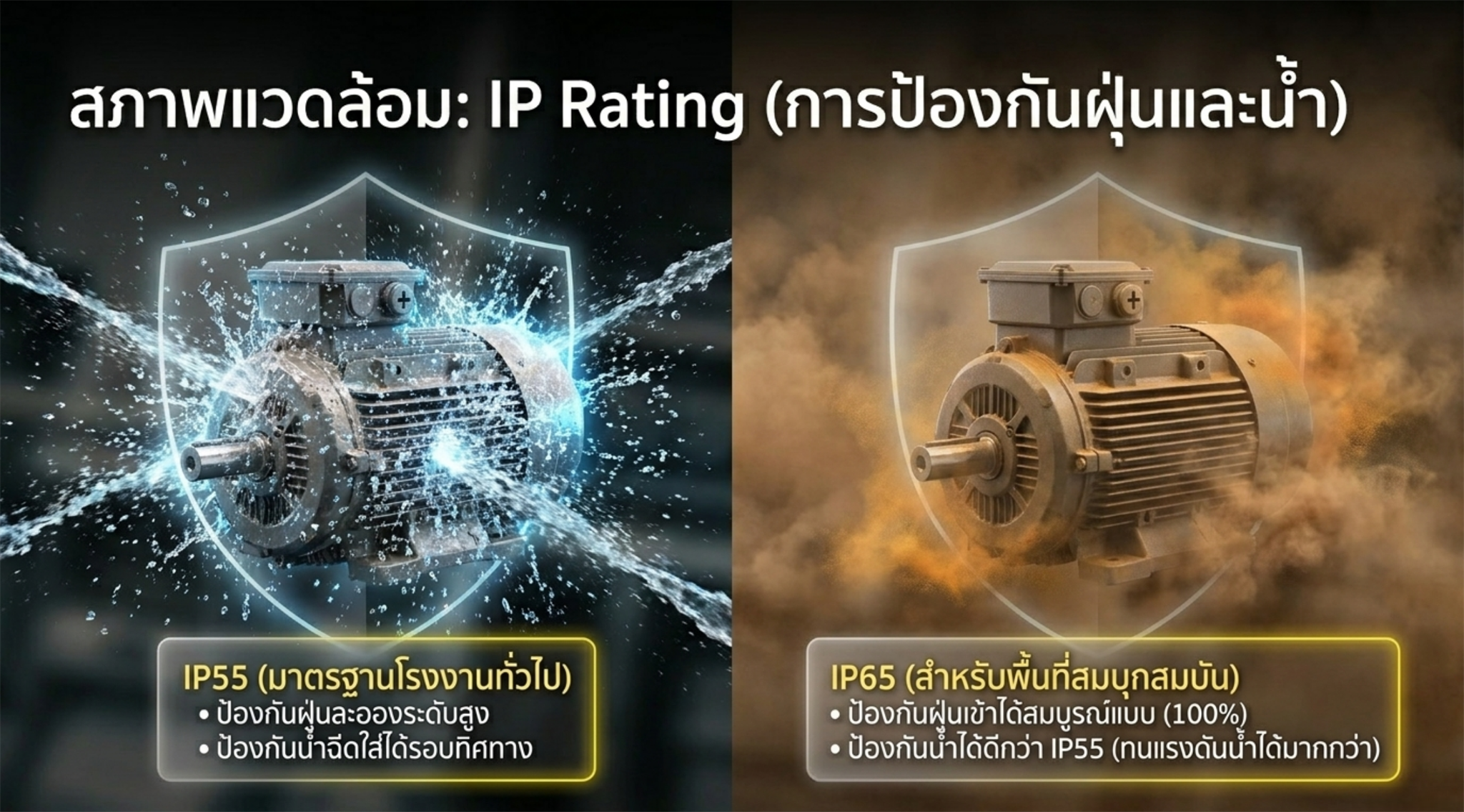

IP คือค่าป้องกันฝุ่นและน้ำ ตัวอย่าง IP55, IP56, IP65
เป็นมาตรฐานที่พบมากที่สุดในโรงงาน
เหมาะกับพื้นที่มีฝุ่นหรือความชื้นสูง
ตัวอย่าง S1, S2, S3
Continuous Duty
ทำงานต่อเนื่องตลอดเวลา เช่น
Intermittent Duty
ทำงานเป็นช่วง ๆ เช่น
สมมติเนมเพลกระบุ
Power : 7.5 kW
Voltage : 400/690V
Current : 14.8/8.5A
Frequency : 50Hz
Speed : 1450 rpm
Insulation Class : F
IP55
Duty : S1
IE3
หากต้องการเปลี่ยนมอเตอร์ใหม่ ควรแจ้งข้อมูลจากเนมเพลทดังนี้
เนมเพลทมอเตอร์เป็นแหล่งข้อมูลสำคัญที่ช่วยให้ผู้ใช้งานสามารถเลือกมอเตอร์ได้อย่างถูกต้อง รวมถึงใช้ในการซ่อมบำรุงและเปลี่ยนมอเตอร์ทดแทนได้อย่างแม่นยำ
การเข้าใจข้อมูลบนเนมเพลท เช่น Power, Voltage, Current, RPM, Pole, IE, IP และ Insulation Class จะช่วยลดความผิดพลาดในการเลือกใช้งาน และช่วยให้มอเตอร์ทำงานได้อย่างมีประสิทธิภาพสูงสุด
