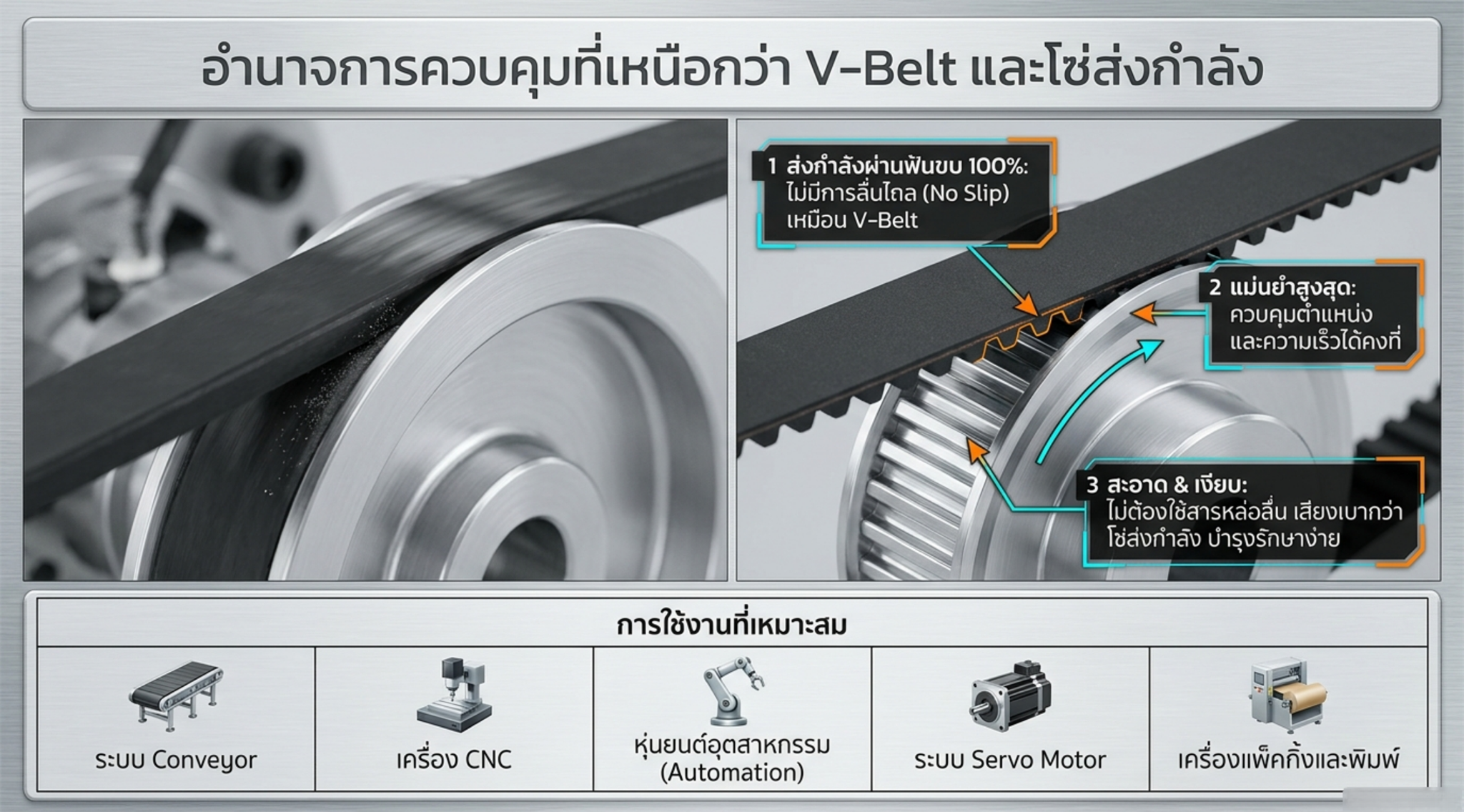

Timing Pulley และ Timing Belt เป็นระบบส่งกำลังที่ใช้ฟันของสายพานขบเข้ากับฟันของพูลเล่ย์โดยตรง ทำให้สามารถส่งกำลังได้อย่างแม่นยำ โดยไม่เกิดการลื่นไถลเหมือนสายพาน V-Belt
จึงเหมาะสำหรับงานที่ต้องการควบคุมตำแหน่งอย่างแม่นยำและควบคุมความเร็ว เช่น
ไม่มีการลื่นของสายพาน
เหมาะกับงาน Automation
ต่างจากโซ่ส่งกำลัง
ทำงานเงียบกว่า Chain Drive
เปลี่ยนสายพานได้สะดวก
ข้อมูลที่ควรทราบก่อนเลือก ได้แก่
เช่น
เช่น
เช่น มอเตอร์ 1450 rpm ต้องการรอบปลายทาง 500 rpm
ใช้สำหรับคำนวณความยาวสายพาน

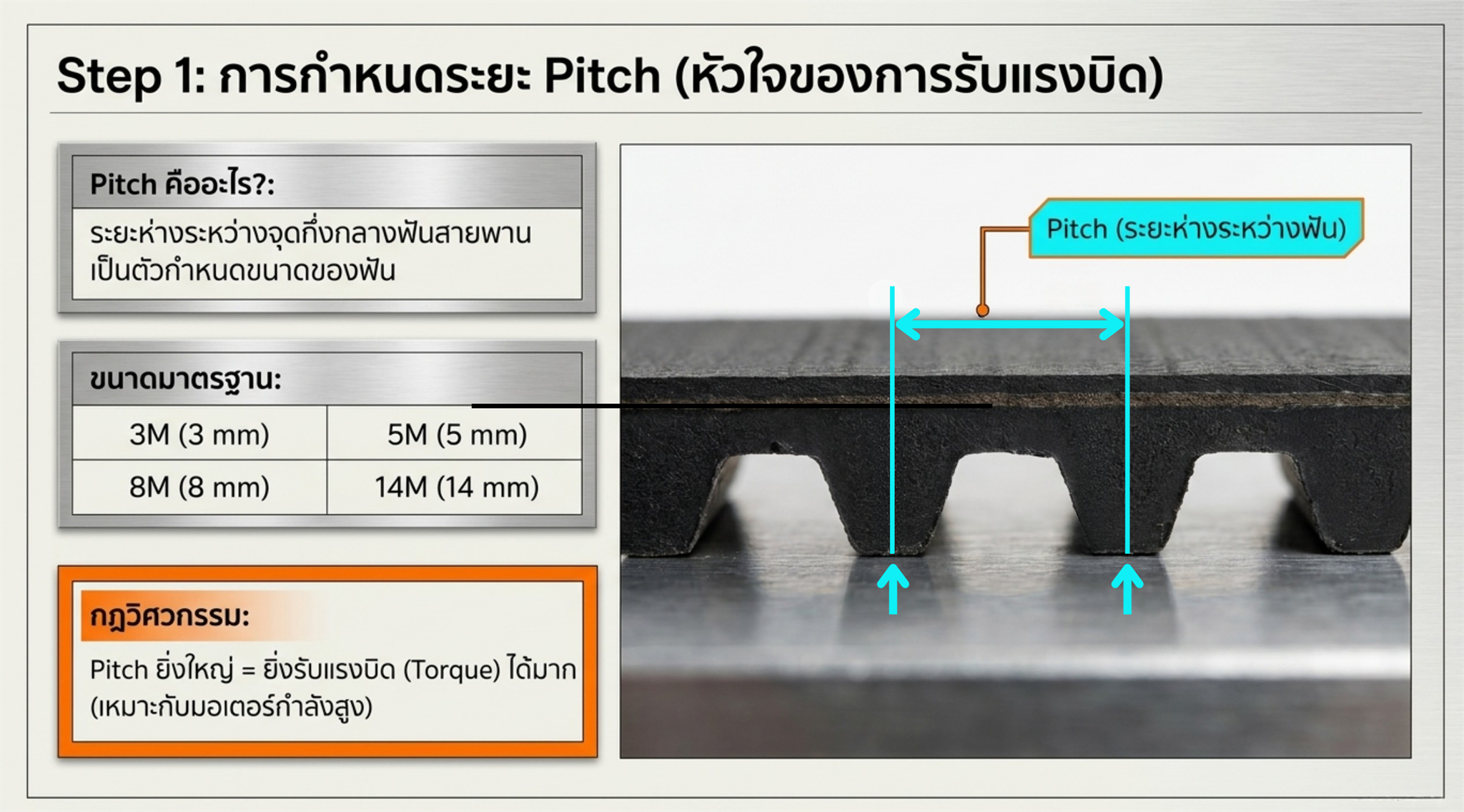

Pitch คือระยะห่างระหว่างฟันของสายพาน ตัวอย่างเช่น
โดยทั่วไป Pitch ยิ่งใหญ่ จะรับแรงบิดได้มากขึ้น และเหมาะกับกำลังสูงขึ้น

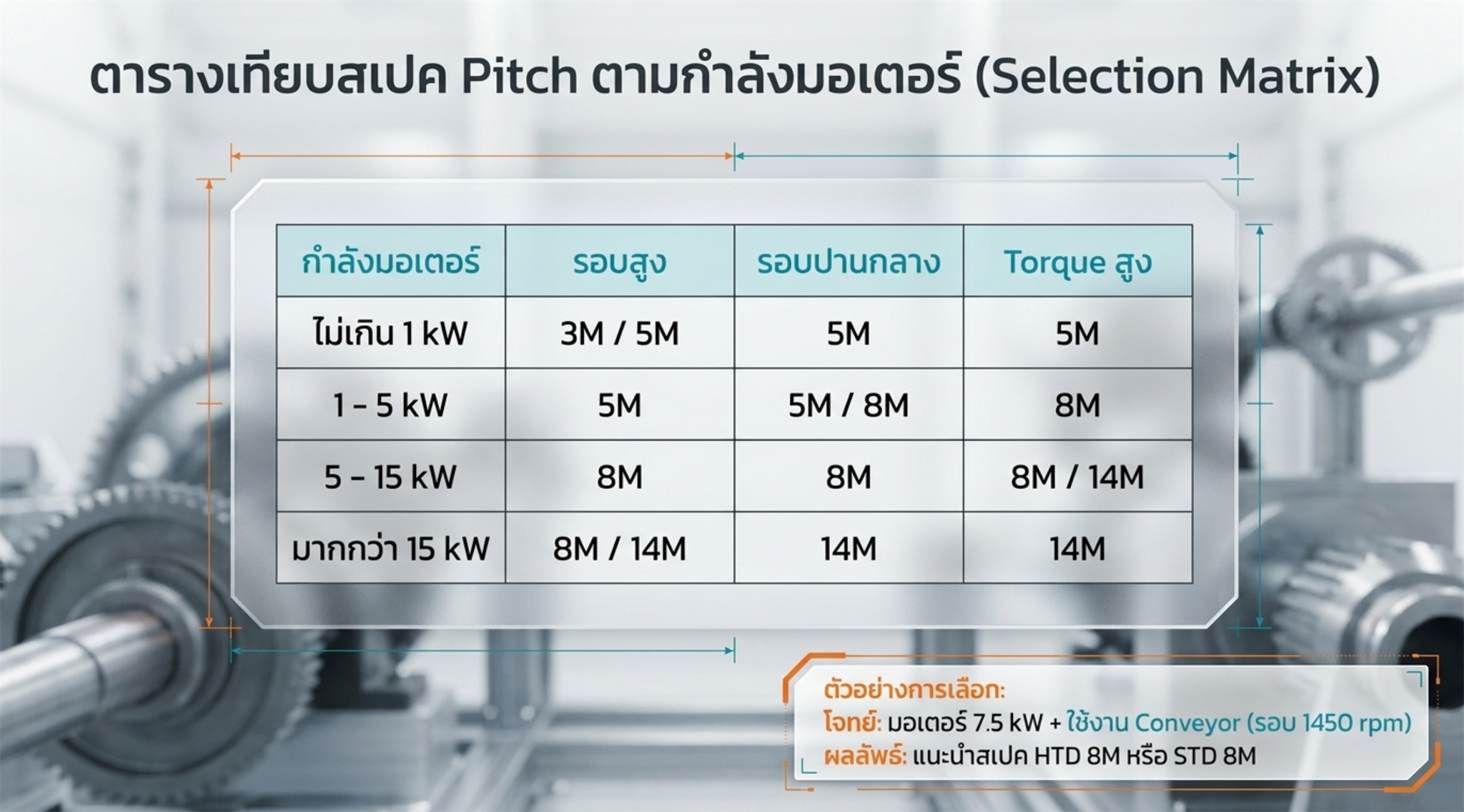

| กำลังมอเตอร์ | รอบสูง | รอบปานกลาง | Torque สูง |
|---|---|---|---|
| ไม่เกิน 1 kW | 3M / 5M | 5M | 5M |
| 1–5 kW | 5M | 5M / 8M | 8M |
| 5–15 kW | 8M | 8M | 8M / 14M |
| มากกว่า 15 kW | 8M / 14M | 14M | 14M |
ตัวอย่าง
มอเตอร์ 7.5 kW ใช้งาน Conveyor รอบ 1450 rpm แนะนำใช้ HTD 8M หรือ STD 8M

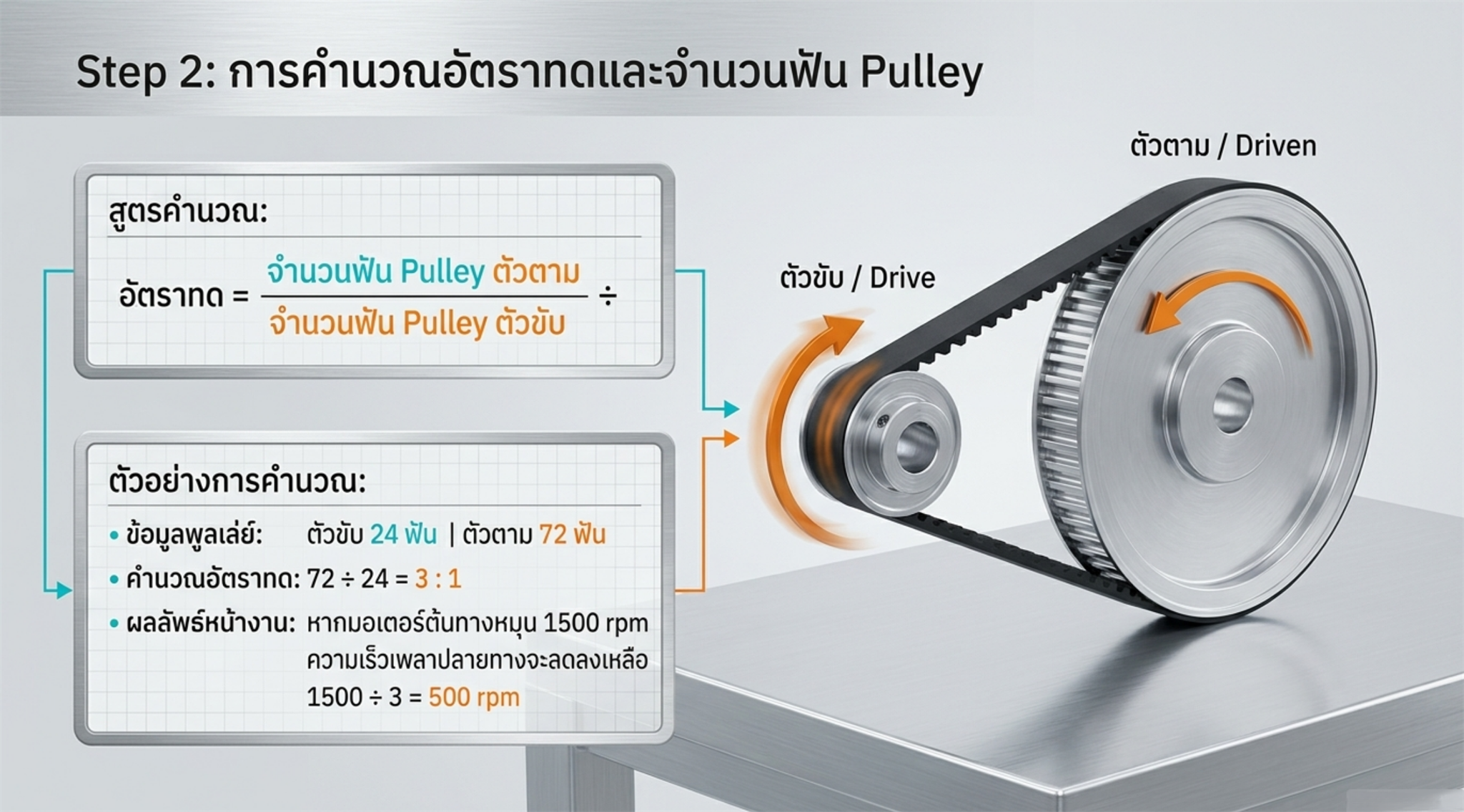

จำนวนฟันของ Pulley ใช้กำหนดอัตราทด
อัตราทด = จำนวนฟัน Pulley ตัวตาม ÷ จำนวนฟัน Pulley ตัวขับ
ตัวอย่าง
หลังจากเลือก Pitch ได้แล้ว ขั้นตอนต่อไปคือเลือกหน้ากว้างสายพาน หลักการคือ
| Pitch | หน้ากว้าง |
|---|---|
| 5M | 9, 15, 25 mm |
| 8M | 20, 30, 40, 50, 85 mm |
| 14M | 40, 55, 85, 115 mm |
ตัวอย่าง
มอเตอร์ 7.5 kW HTD 8M งาน Conveyor 24 ชั่วโมง แนะนำใช้ 8M-30 หรือ 8M-50 ขึ้นอยู่กับแรงบิดและ Service Factor
ข้อมูลที่ต้องใช้
โดยทั่วไปผู้ผลิตจะมีโปรแกรมคำนวณหรือ Selection Table ให้เลือก

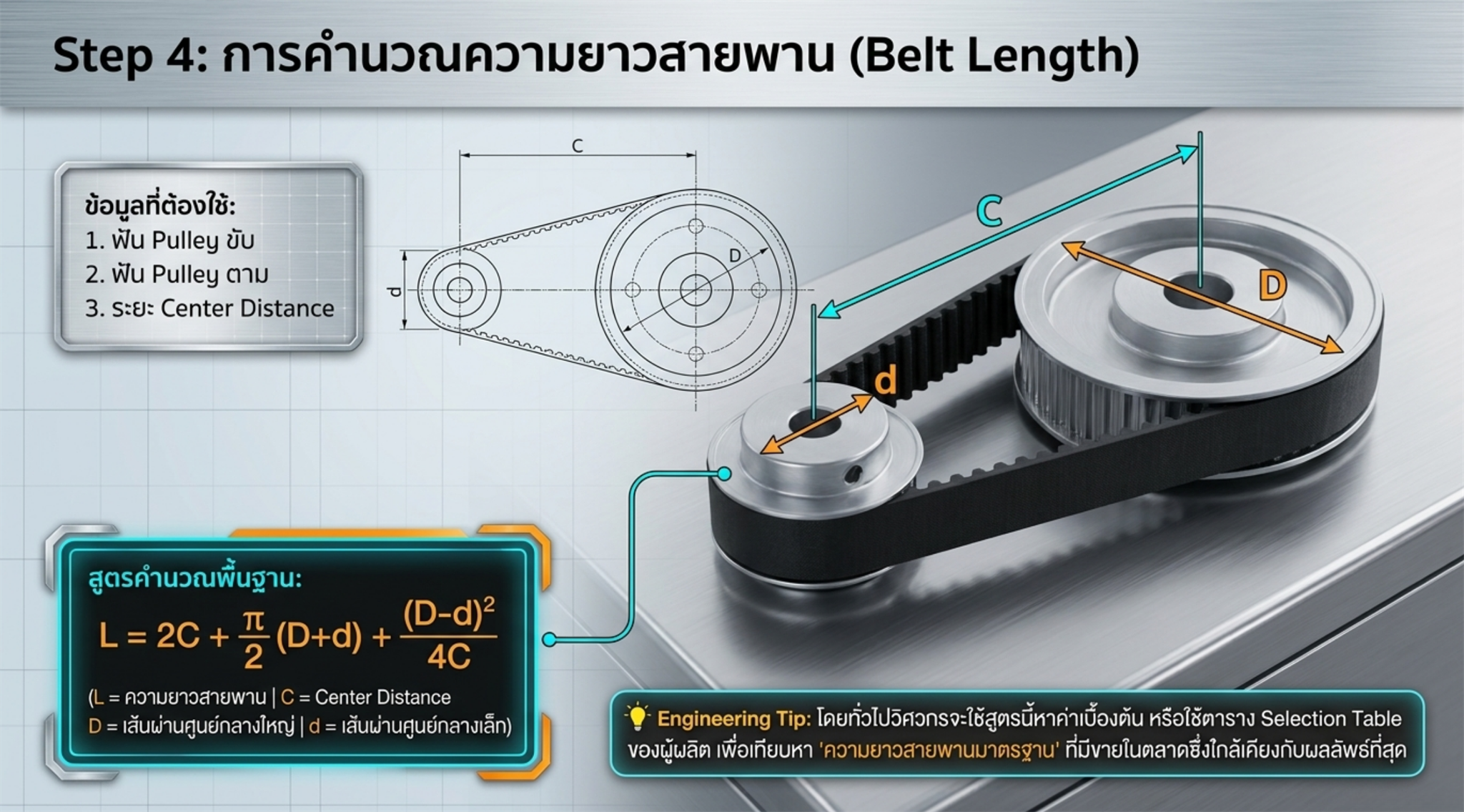

L = 2C + (π/2)(D+d) + (D-d)² / 4C
โดย

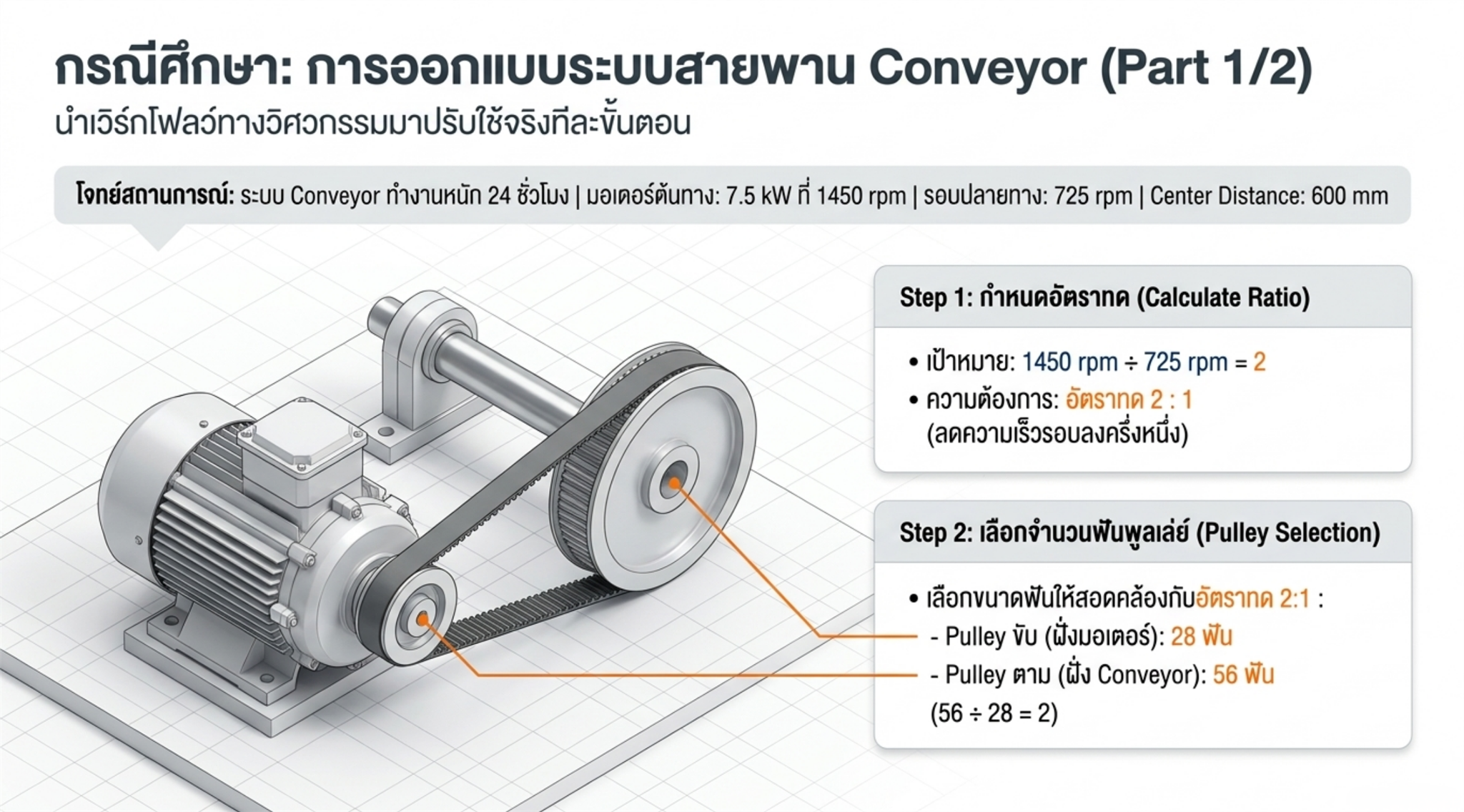

โจทย์
ต้องการชุดส่งกำลัง Conveyor
ข้อมูลตั้งต้น
ขั้นตอนที่ 1 คำนวณอัตราทด
1450 ÷ 725 = 2
ต้องการอัตราทด 2 : 1
ขั้นตอนที่ 2 เลือกจำนวนฟัน Pulley
Pulley ขับ 28 ฟัน
Pulley ตาม 56 ฟัน
อัตราทด 56 ÷ 28 = 2 : 1

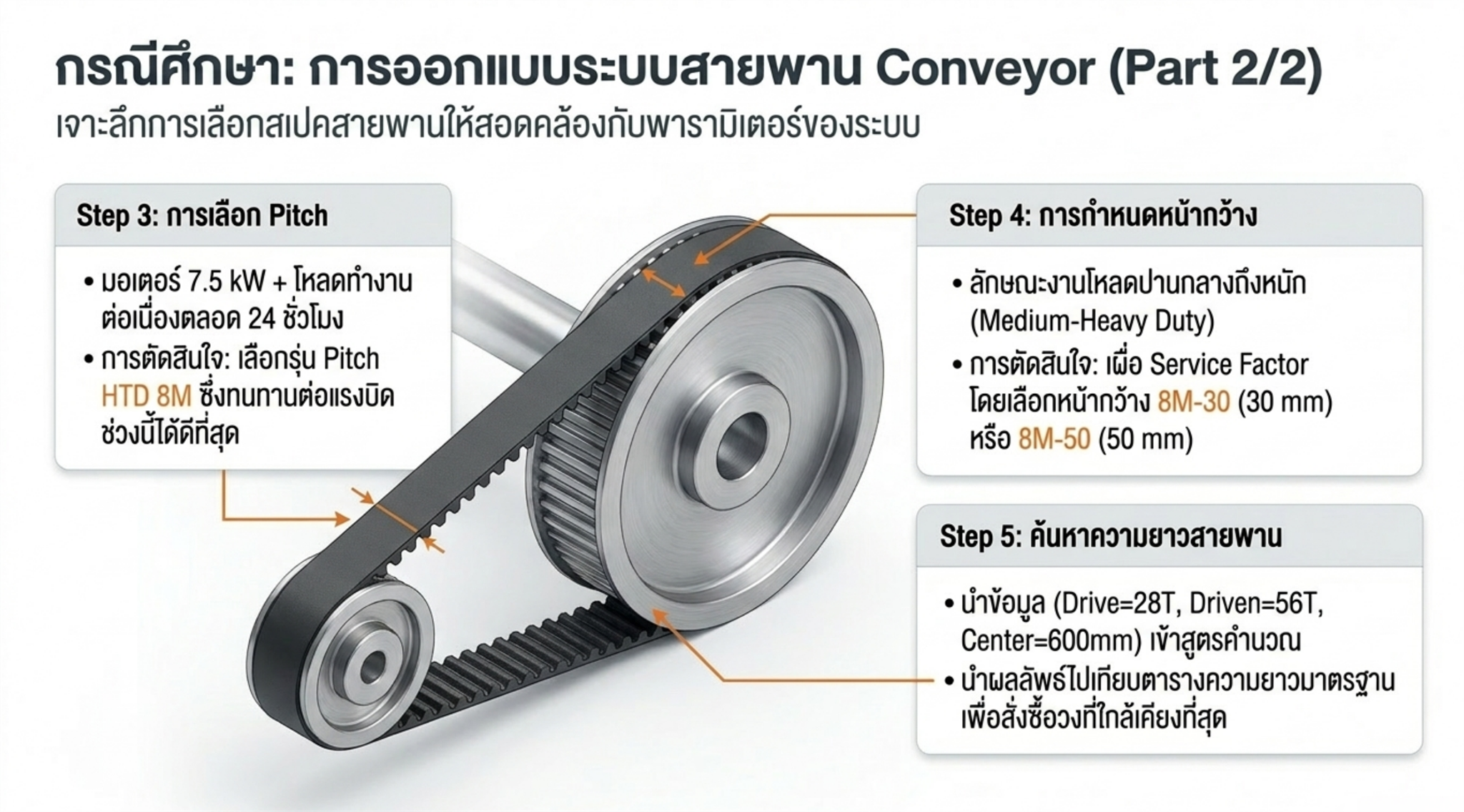

ขั้นตอนที่ 3 เลือก Pitch
กำลัง 7.5 kW ใช้งานต่อเนื่อง เลือก HTD 8M
ขั้นตอนที่ 4 เลือกหน้ากว้างสายพาน
โหลดปานกลางถึงหนัก เลือก 8M-30 หรือ 8M-50
ขั้นตอนที่ 5 คำนวณความยาวสายพาน
ใช้ข้อมูล Pulley 28 ฟัน, Pulley 56 ฟัน และ Center Distance 600 mm นำไปคำนวณและเลือกสายพานมาตรฐานที่ใกล้เคียงที่สุด

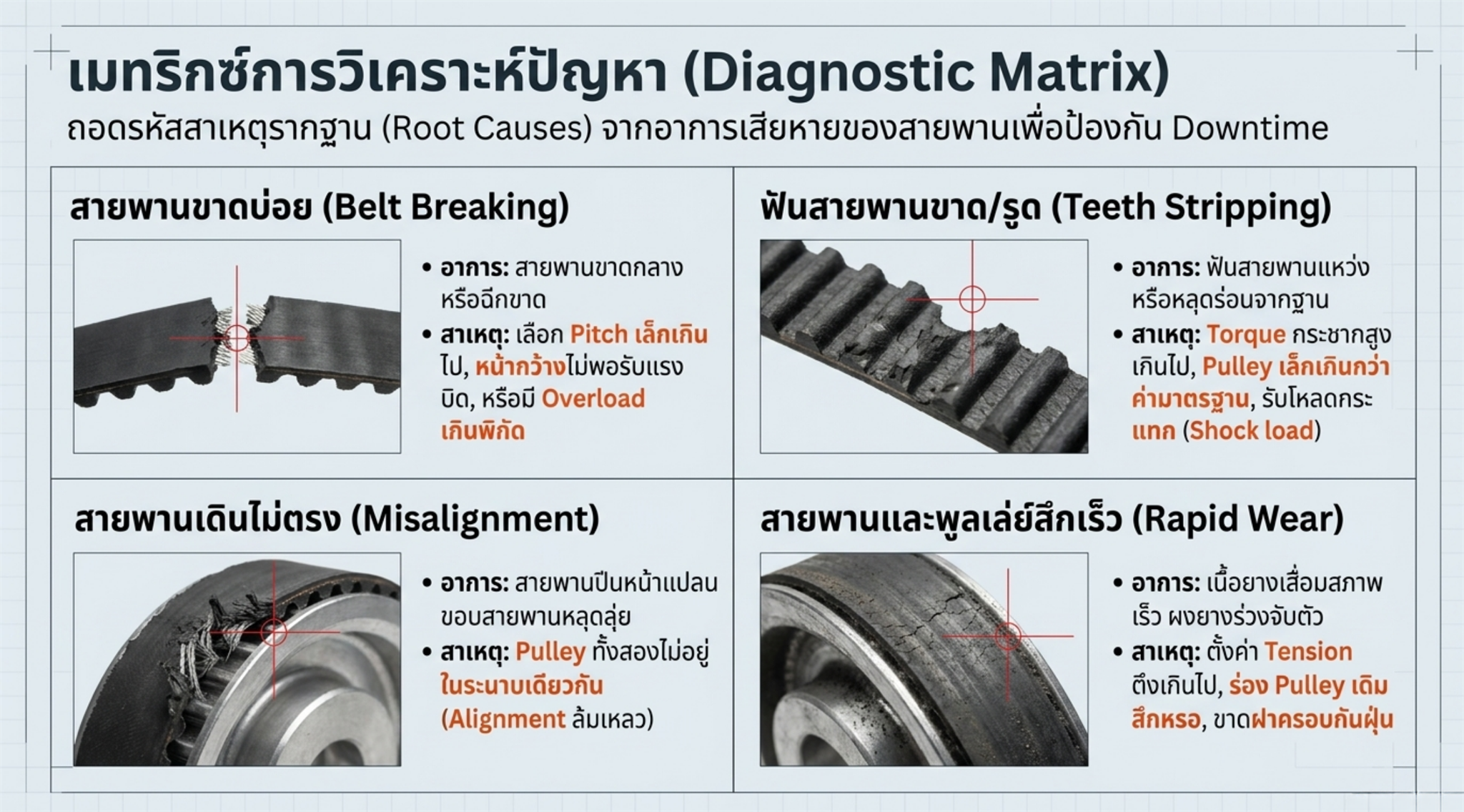

สาเหตุ
สาเหตุ
สาเหตุ
สาเหตุ
เพื่อให้เลือก Timing Pulley และ Timing Belt ได้ถูกต้อง ควรเตรียมข้อมูลดังนี้

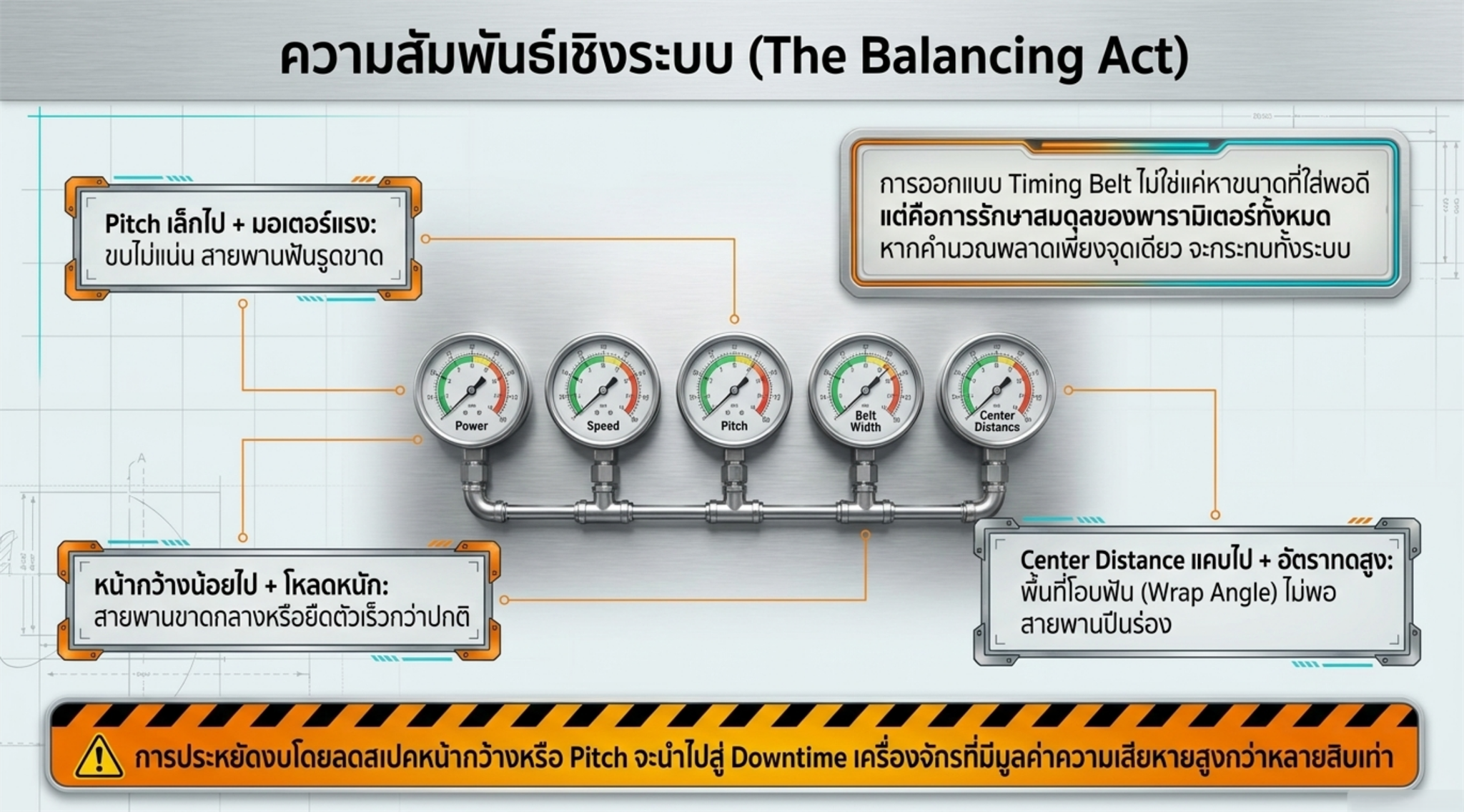

การเลือก Timing Pulley และ Timing Belt ที่ถูกต้อง ไม่ได้ดูเพียงจำนวนฟันหรือความยาวสายพานเท่านั้น แต่ต้องพิจารณาร่วมกันทั้ง Power, Speed, Pitch, Belt Width, Center Distance และ Service Factor
หากเลือก Pitch เล็กเกินไป หรือเลือกหน้ากว้างสายพานไม่เพียงพอ อาจทำให้สายพานขาด ฟันรูด อายุการใช้งานสั้น และเกิด Downtime กับเครื่องจักรได้
ดังนั้นก่อนสั่งซื้อ ควรเตรียมข้อมูลจากหน้างานให้ครบถ้วน และเลือกผลิตภัณฑ์ให้เหมาะสมกับลักษณะการใช้งาน เพื่อให้ระบบส่งกำลังทำงานได้เต็มประสิทธิภาพและมีอายุการใช้งานยาวนานที่สุด
