Universal Joint (U-Joint) / ยู-จอยท์ สำหรับงานอุตสาหกรรม
Universal Joint (U-Joint) หรือ ยู-จอยท์ คืออุปกรณ์ส่งกำลังที่ออกแบบมาสำหรับงานที่แนวเพลา “ไม่อยู่ในแนวเดียวกัน” สามารถถ่ายทอดแรงบิดได้แม้เพลามีมุมเอียง (Angular) หรือเกิดการเยื้องศูนย์
U-Joint นิยมใช้ในระบบส่งกำลังของเครื่องจักรหลายประเภท โดยเฉพาะงานที่ต้องการความยืดหยุ่นของแนวเพลา หรือมีการเคลื่อนที่/สั่นสะเทือนระหว่างชุดขับกับชุดขับเคลื่อน Thewinnerpart จำหน่าย U-Joint สำหรับงานอุตสาหกรรม พร้อมให้คำแนะนำด้านสเปกการใช้งาน
จุดเด่นของ Universal Joint
- ส่งกำลังได้แม้เพลาไม่ตรงแนว
- รองรับมุมเอียงของเพลา (Angular Misalignment)
- เหมาะกับงานเครื่องจักรเฉพาะทางและงานหนัก
- มีให้เลือกหลายขนาดและหลายโครงสร้างตามหน้างาน
Universal Joint คืออะไร และมีองค์ประกอบอะไรบ้าง?
Universal Joint คือ ข้อต่อทางกลประเภทหนึ่งที่ใช้สำหรับเชื่อมต่อเพลาสองลำเพื่อส่งถ่ายแรงหมุน (Torque) โดยที่เพลาทั้งสองสามารถทำมุมต่อกันได้ (Angular Misalignment)

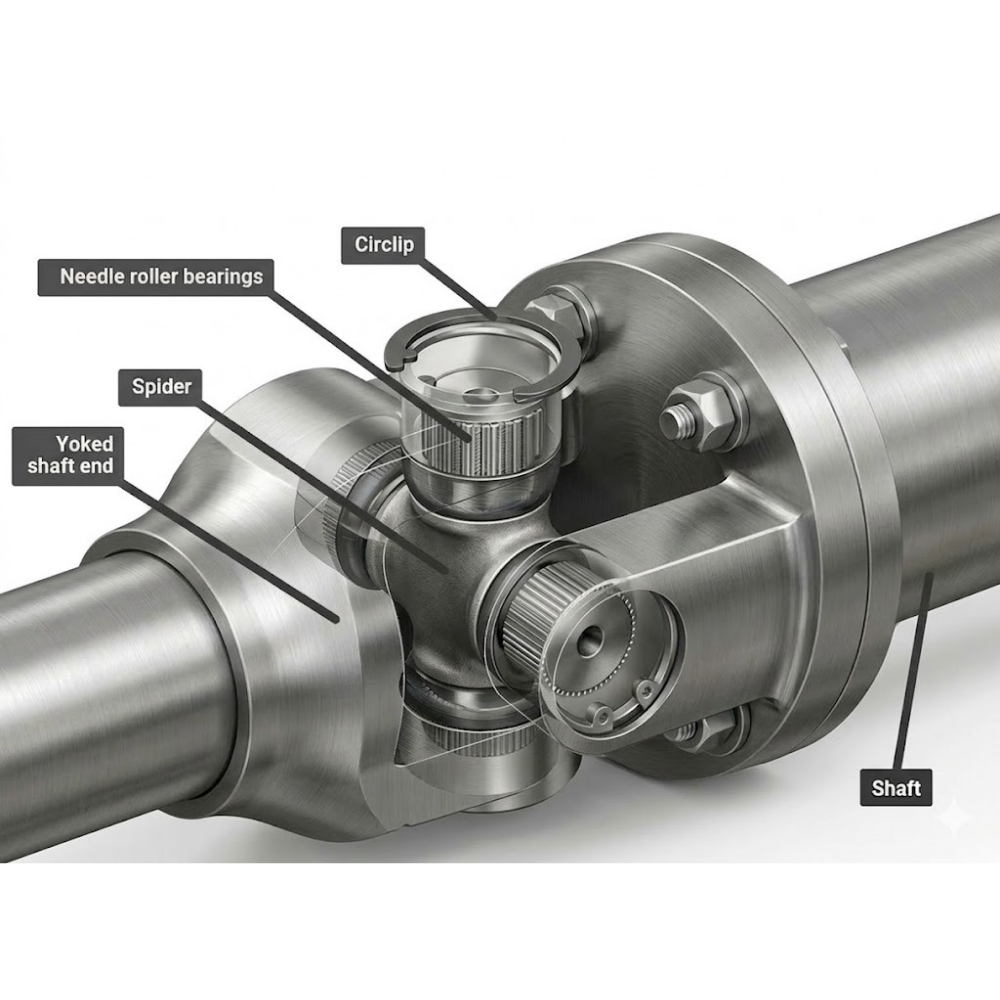

องค์ประกอบหลักที่สำคัญ:
- Yokes (ก้ามปู) ส่วนปลายของเพลาที่มีลักษณะเป็นง่าม ใช้สำหรับยึดเข้ากับตัวกากบาท
- Cross / Spider (กากบาท) หัวใจสำคัญที่เป็นตัวกลางเชื่อมก้ามปูทั้งสองเข้าด้วยกัน
- Bearings (ตลับลูกปืน) มักเป็นลูกปืนเข็ม (Needle Bearings) ที่ติดตั้งอยู่ตรงปลายกากบาท
เพื่อลดแรงเสียดทานและช่วยให้การหมุนราบรื่น
จุดเด่นที่ทำให้ Universal Joint แตกต่างจากข้อต่อชนิดอื่น
ทำไมต้องเลือกใช้ Universal Joint แทนที่จะเป็น Jaw Coupling หรือ Gear Coupling? คำตอบอยู่ที่ความสามารถเฉพาะตัวดังนี้
- รองรับการเยื้องศูนย์ได้สูงมาก ในขณะที่ข้อต่อทั่วไปรองรับมุมได้เพียง 1-5 องศา แต่ Universal Joint สามารถรองรับมุมหักเหได้สูงสุดถึง 20-45 องศา (ขึ้นอยู่กับประเภท)
- ความทนทานต่อแรงบิด ออกแบบมาเพื่อรับงานหนัก (Heavy-duty) โดยเฉพาะ
- ระยะห่างที่ยืดหยุ่น หากใช้ร่วมกับ Telescopic Shaft จะสามารถยืด-หดระยะความยาวระหว่างเพลาได้ด้วย
Universal Joint เหมาะกับการใช้งานในเครื่องจักรอะไร?
เรามักพบเห็นการใช้งานข้อต่ออ่อนนี้ในอุตสาหกรรมที่ต้องการความสมบุกสมบัน เช่น
- ยานยนต์: เพลากลางของรถกระบะ รถบรรทุก หรือรถขับเคลื่อน 4 ล้อ
- เครื่องจักรเกษตร: ต่อพ่วงระหว่างรถไถกับอุปกรณ์พ่วง (PTO Shaft)
- ระบบสายพานลำเลียง: ในจุดที่มีการหักมุมของเครื่องจักร
- เครื่องจักรอุตสาหกรรมหนัก: เช่น เครื่องรีดเหล็ก, แท่นพิมพ์ขนาดใหญ่ หรือระบบขับเคลื่อนเรือ
ประเภทของ Universal Joint ที่นิยมใช้ในปัจจุบัน
การเลือกประเภทให้เหมาะสมกับงานจะช่วยยืดอายุการใช้งานของเครื่องจักรได้
- Single Universal Joint: แบบข้อต่อเดี่ยว เหมาะสำหรับงานที่มุมหักเหไม่เปลี่ยนแปลงมากนัก
- Double Universal Joint: แบบข้อต่อคู่ ช่วยแก้ปัญหาเรื่องความเร็วรอบที่ไม่สม่ำเสมอ (Velocity Fluctuation) เมื่อทำมุมมากๆ
- Needle Bearing Type: เน้นความเร็วรอบสูงและงานที่ต้องการความแม่นยำ
- Plain Bearing / Pin & Block Type: เหมาะสำหรับงานความเร็วรอบต่ำแต่ต้องการแรงบิดมหาศาล
การเลือกใช้ Universal Joint (ข้อต่ออ่อน) ให้เหมาะสมไม่ใช่แค่การเลือกขนาดที่สวมเข้ากับเพลาได้พอดีเท่านั้น เพราะถ้าเลือกผิดประเภทหรือผิดสเปก อาจทำให้เครื่องจักรเกิดการสั่นสะเทือน (Vibration) หรือกากบาทแตกหักก่อนเวลาอันควรได้
5 ปัจจัยสำคัญ ที่คุณควรพิจารณาเพื่อให้ได้ Universal Joint ที่คุ้มค่าและทำงานได้เต็มประสิทธิภาพ
1. ตรวจสอบมุมหักเห (Operating Angle)
มุมระหว่างเพลาสองเส้นคือปัจจัยที่สำคัญที่สุด
- มุมทำงานปกติ ควรอยู่ระหว่าง 1° ถึง 15° เพื่อประสิทธิภาพสูงสุด
- มุมสูงสุด Universal Joint บางรุ่นรับได้ถึง 30° - 45° แต่ต้องแลกมาด้วยความเร็วรอบที่ลดลง
- ข้อควรระวัง ยิ่งมุมกว้าง อายุการใช้งานของลูกปืนกากบาทจะยิ่งสั้นลง และหากมุมเป็น 0° (เส้นตรงเป๊ะ) ลูกปืนเข็มข้างในจะไม่หมุนจนเกิดการกดทับจุดเดียว (Brinelling) ดังนั้นควรให้มีมุมเล็กน้อยเสมอ
2. ความเร็วรอบ (Rotational Speed - RPM)
ความเร็วรอบส่งผลโดยตรงต่อการเลือกประเภทลูกปืน
4. ปัญหาวงจรความเร็วที่ไม่สม่ำเสมอ (Non-Uniform Velocity)
ข้อจำกัดอย่างหนึ่งของ Universal Joint แบบเดี่ยว (Single) คือ เมื่อทำมุมหักเห เพลาตัวตามจะมีความเร็วไม่คงที่ (หมุนเร็ว-ช้า สลับกันในหนึ่งรอบ)
5. สภาพแวดล้อมในการทำงาน (Environmental Conditions)
- ฝุ่นและสิ่งสกปรก หากใช้ในโรงงานที่มีฝุ่นมาก ควรเลือกแบบที่มี Rubber Boot (ยางหุ้มกันฝุ่น) เพื่อป้องกันเศษวัสดุเข้าไปทำลายลูกปืนกากบาท
- การกัดกร่อน หากใช้งานใกล้ทะเลหรือสารเคมี ควรเลือกวัสดุที่เป็น Stainless Steel หรือมีการเคลือบผิวพิเศษ
ข้อควรระวังในการติดตั้ง (Installation Checklist)
การติดตั้ง Universal Joint มี "กฎเหล็ก" ทางวิศวกรรมที่มองข้ามไม่ได้ ดังนี้
1. การจัดวางก้ามปูให้ตรงกัน (In-Phase Alignment)
นี่คือข้อผิดพลาดที่พบบ่อยที่สุด! หากคุณใช้ข้อต่อแบบคู่ (Double) หรือมีเพลากลางคั่น ก้ามปู (Yokes) ทั้งสองฝั่งต้องวางอยู่ในระนาบเดียวกันเสมอ
- ผลเสีย: หากวางก้ามปูบิดมุมกัน (Out of Phase) จะเกิดการสั่นสะเทือนอย่างรุนแรงจนตลับลูกปืนแตกหรือเพลาขาดได้
2. ตรวจสอบมุมหักเหให้สมมาตร
ในกรณีที่เป็นเพลาส่งกำลังที่มีข้อต่อสองชุด มุมหักเหของข้อต่อตัวที่ 1 ($\alpha_1$) และตัวที่ 2 ($\alpha_2$) ควรจะมีค่าเท่ากันหรือใกล้เคียงกันมากที่สุด เพื่อให้ความเร็วรอบที่ส่งออกมาที่ปลายทางคงที่ (Constant Velocity)
3. ระยะการสวมใส่ (Engagement Length)
หากใช้แบบที่ยืดหดได้ (Telescopic) ต้องตรวจสอบว่าระยะเสียบของเพลาตัวผู้และตัวเมียมีระยะที่เพียงพอ ไม่น้อยจนเกินไปจนทำให้เพลาสะบัด หรือยาวจนยันกันเมื่อเครื่องจักรเคลื่อนที่
แนวทางการบำรุงรักษา (Maintenance Guide)
เพื่อให้ Universal Joint มีอายุการใช้งานที่ยาวนาน (Long life service) ควรปฏิบัติดังนี้
1. การอัดจารบี (Lubrication) คือหัวใจหลัก
- ความถี่: สำหรับเครื่องจักรอุตสาหกรรม ควรมีการอัดจารบีทุกๆ 250 - 500 ชั่วโมง การทำงาน (ขึ้นอยู่กับสภาพแวดล้อม)
- ประเภทจารบี: ควรใช้จารบีที่มีคุณสมบัติทนแรงกดสูง (Extreme Pressure - EP Grease) เช่น Lithium Complex
- จุดสังเกต: อัดจารบีจนกว่าจารบีเก่าจะทะลักออกจากซีลยางทั้ง 4 ด้านของกากบาท เพื่อไล่สิ่งสกปรกออกมา
2. การตรวจสอบความหลวมคลอน (Play Inspection)
ให้ลองขยับเพลาด้วยมือเพื่อเช็กว่ามีระยะฟรี (Backlash) มากเกินไปหรือไม่ หากพบว่ากากบาทเริ่มหลวมหรือมีเสียงดัง "คลิก" ขณะเริ่มเดินเครื่อง แสดงว่าตลับลูกปืนภายในเริ่มชำรุดแล้ว
3. ตรวจเช็กซีลกันฝุ่น (Seal & Boot)
หากมี Rubber Boot (ยางหุ้ม) ให้ตรวจเช็กว่ามีการฉีกขาดหรือไม่ เพราะถ้าซีลขาด ฝุ่นและน้ำจะเข้าไปทำลายลูกปืนกากบาทอย่างรวดเร็ว
💡ข้อควรระวังพิเศษ ห้ามละเลยการตรวจสอบ น็อตยึด (Mounting Bolts)
เพราะแรงสั่นสะเทือนจากการหมุนอาจทำให้น็อตคลายตัว ซึ่งเป็นสาเหตุหลักของอุบัติเหตุในระบบส่งกำลัง
Q&A: รวมคำถามที่พบบ่อยเกี่ยวกับ Universal Joint (ข้อต่ออ่อน)
Q : Universal Joint กับ Jaw Coupling ต่างกันอย่างไร?
A : ความแตกต่างหลักคือ "มุมหักเห" Jaw Coupling เน้นซับแรงสั่นสะเทือนและรองรับการเยื้องศูนย์ได้น้อยมาก (1-2 องศา) ส่วน Universal Joint ออกแบบมาเพื่อส่งกำลังในมุมที่กว้างกว่ามาก (สูงสุด 30-45 องศา)
Q : ทำไม Universal Joint ถึงมีเสียงดังขณะใช้งาน?
A : มักเกิดจาก 3 สาเหตุหลักคือ
- การติดตั้งก้ามปูไม่ตรงระนาบกัน (Out of Phase)
- ลูกปืนกากบาทแตกหรือจารบีแห้ง
- มุมหักเหกว้างเกินกว่าสเปกที่กำหนด
Q : เราสามารถใช้ Universal Joint ตัวเดียว (Single) ในงานที่มุมเยอะๆ ได้ไหม?
A : ใช้ได้ในแง่การส่งกำลัง แต่ความเร็วรอบปลายทางจะ "ไม่คงที่" (กระตุก) หากงานต้องการความนิ่งและความแม่นยำสูง แนะนำให้ใช้แบบข้อต่อคู่ (Double Universal Joint) แทน
Q : ควรเลือกวัสดุแบบไหน ระหว่างเหล็กชุบแข็งกับสแตนเลส?
A : หากเน้นความแข็งแรงและรับแรงบิดสูง เหล็ก Alloy ชุบแข็ง แต่หากใช้งานในอุตสาหกรรมอาหารหรือยาที่ต้องล้างทำความสะอาดบ่อย หรือเสี่ยงต่อสนิม ควรเลือก สแตนเลส (Stainless Steel)
Q : ต้องอัดจารบีบ่อยแค่ไหน?
A : โดยทั่วไปแนะนำทุกๆ 250-500 ชั่วโมง สำหรับการใช้งานปกติ แต่หากอยู่ในสภาพแวดล้อมที่มีฝุ่นหนาหรือความร้อนสูง ควรตรวจเช็กทุกสัปดาห์
Q : Universal Joint รับความเร็วรอบ (RPM) ได้สูงสุดเท่าไหร่?
A : ขึ้นอยู่กับประเภท หากเป็นแบบ Needle Bearing อาจรับได้ถึง 4,000-6,000 RPM (ในมุมที่น้อย)แต่ถ้าเป็นแบบ Plain Bearing มักจำกัดอยู่ที่ไม่เกิน 1,000 RPM
Q : มุมหักเห (Angle) มีผลต่ออายุการใช้งานอย่างไร?
A : มีผลอย่างมาก ยิ่งมุมกว้าง แรงกระทำต่อตลับลูกปืนจะยิ่งสูงขึ้น ส่งผลให้อายุการใช้งานสั้นลงตามลำดับ (Life Factor จะลดลงตามองศาที่เพิ่มขึ้น)
Q : "In-Phase" ในการติดตั้งคืออะไร?
A : คือการจัดให้ก้ามปู (Yokes) ของข้อต่อทั้งสองฝั่งอยู่ในระนาบเดียวกัน เพื่อให้การหมุนมีความสมดุลและลดแรงสั่นสะเทือน
Q : ทำไมกากบาทถึงแตกบ่อย ทั้งที่เพิ่งเปลี่ยน?
A : อาจเกิดจาก "แรงบิดกระชาก (Shock Load)" ที่สูงเกินไปตอนสตาร์ทเครื่อง หรือการเลือกขนาด (Size) ที่เล็กเกินไปเมื่อเทียบกับภาระงานจริง แนะนำให้ตรวจสอบค่า Torque อีกครั้ง
Q : เราสามารถซ่อมเฉพาะตัวกากบาท (Cross) ได้ไหม หรือต้องเปลี่ยนทั้งชุด?
A : หากส่วนก้ามปู (Yoke) ยังอยู่ในสภาพดี ไม่บิดเบี้ยวหรือรูกว้างจนหลวม สามารถเลือกเปลี่ยนเฉพาะCross & Bearing Kit ได้เพื่อประหยัดค่าใช้จ่าย
