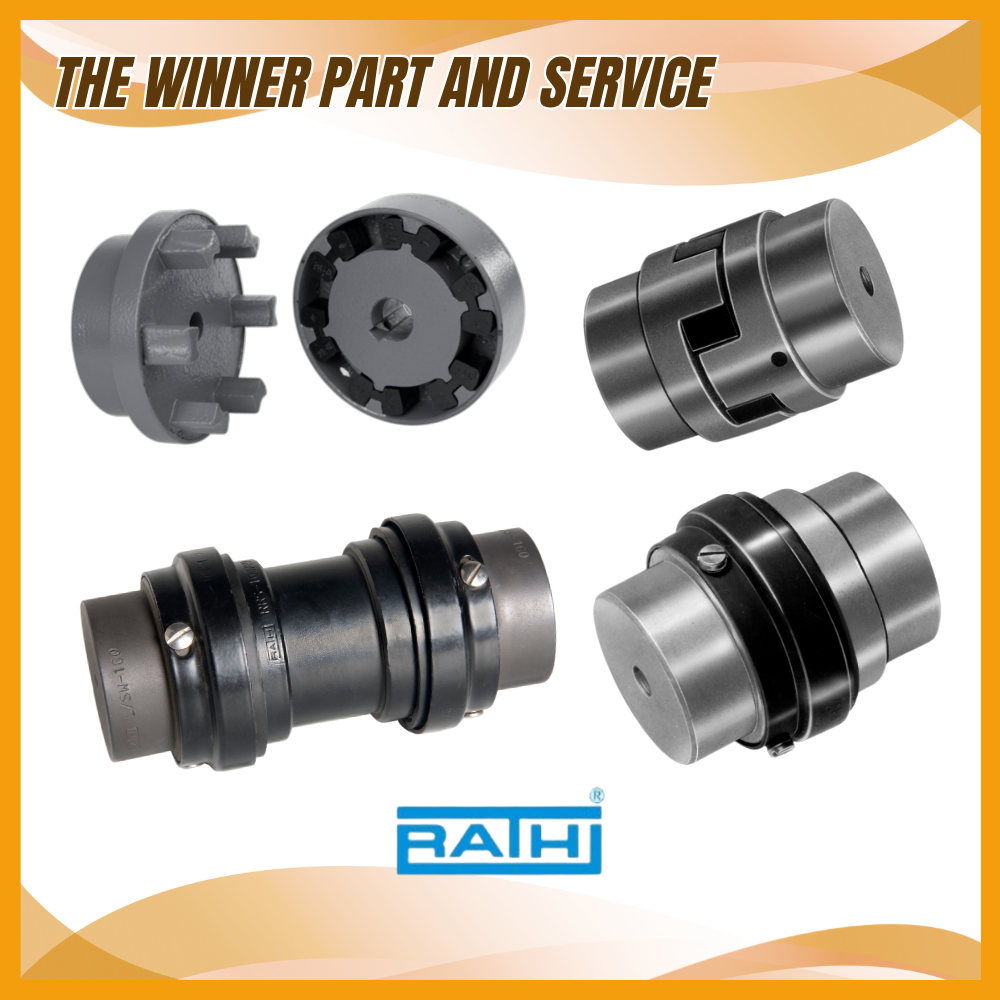

Jaw Coupling คืออะไร และเหมาะกับการใช้งานแบบไหน



Jaw Coupling เป็นคัปปลิ้งประเภท Flexible Coupling ที่ใช้ชิ้นส่วนโลหะสองฝั่งที่เรียกว่า Hub เชื่อมต่อกับเพลาของเครื่องจักร และมี ลูกยาง (Spider หรือ Elastomer) อยู่ตรงกลางเพื่อทำหน้าที่ถ่ายทอดแรงบิด

โครงสร้างของ Jaw Coupling จะมีลักษณะเป็น ฟันหรือเขี้ยว (Jaw) ที่ยื่นออกมาจาก Hub ทั้งสองด้าน โดยมีลูกยางอยู่ตรงกลางเพื่อรับแรงกดระหว่างฟันของ Hub ทั้งสอง

ลูกยางจะทำหน้าที่

• ถ่ายทอดแรงบิดระหว่างเพลาสองเพลา
• ลดแรงกระแทกในระบบส่งกำลัง
• ลดการสั่นสะเทือนของเครื่องจักร

ดูรายละเอียด ➔

องค์ประกอบของ Jaw Coupling

Jaw Coupling โดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้

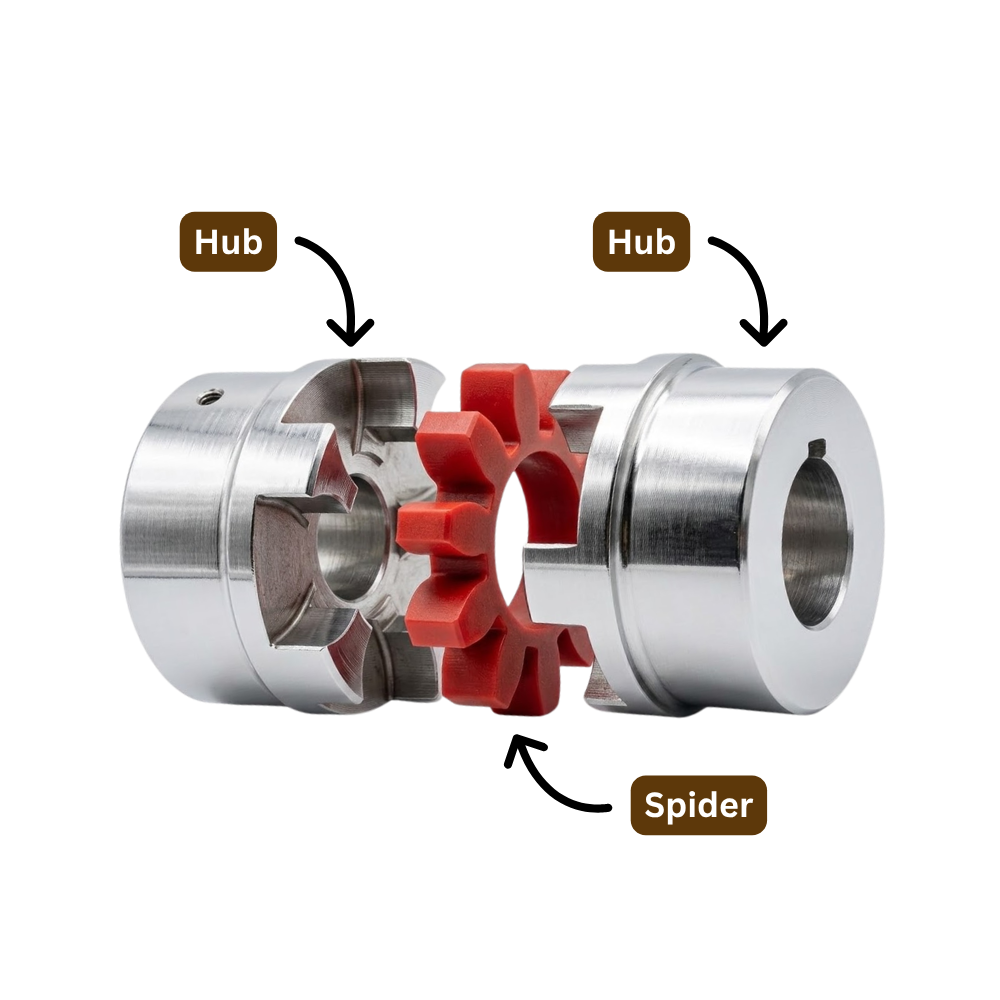

1. Hub

Hub เป็นชิ้นส่วนโลหะที่ติดตั้งกับเพลาของเครื่องจักร โดยมีลักษณะเป็นฟัน

หรือเขี้ยวสำหรับประกบกับลูกยาง

2. Spider (ลูกยาง)

Spider เป็นชิ้นส่วนยางหรือโพลียูรีเทนที่อยู่ระหว่าง Hub ทั้งสอง ทำหน้าที่

• ถ่ายทอดแรงบิด
• ลดแรงกระแทก
• ลดการสั่นสะเทือน

วัสดุของ Spider อาจเป็น

• NBR (ยาง)
• Polyurethane

Jaw Coupling เหมาะกับเครื่องจักรแบบไหน

Jaw Coupling เหมาะกับเครื่องจักรที่มี โหลดไม่สูงมาก และต้องการคัปปลิ้งที่มีความยืดหยุ่น

เนื่องจากโครงสร้างของ Jaw Coupling รับแรงบิดได้ไม่สูงเท่าคัปปลิ้งบางประเภท เช่น Gear Coupling

ตัวอย่างเครื่องจักรที่นิยมใช้ Jaw Coupling เช่น

• มอเตอร์ไฟฟ้า (Electric Motor)
• ปั๊มน้ำ (Pump)
• พัดลมอุตสาหกรรม (Fan)
• โบลเวอร์ (Blower)
• เครื่องจักรขนาดเล็กถึงกลาง

ในหลายกรณี Jaw Coupling จึงนิยมใช้ ต่อกับมอเตอร์โดยตรง

จุดเด่นของ Jaw Coupling

Jaw Coupling เป็นคัปปลิ้งที่ได้รับความนิยมในระบบส่งกำลังทั่วไป เนื่องจากมีข้อดีหลายประการ

ราคาประหยัด

โครงสร้างของ Jaw Coupling เรียบง่าย ทำให้มีต้นทุนต่ำ

ไม่ต้องใช้สารหล่อลื่น

Jaw Coupling ไม่จำเป็นต้องใช้จาระบีหรือสารหล่อลื่น ทำให้การบำรุงรักษาง่าย

ลดแรงกระแทกและการสั่นสะเทือน

ลูกยาง Spider สามารถช่วยดูดซับแรงกระแทกจากเครื่องจักรได้ดี

เปลี่ยนลูกยางได้ง่าย

หากลูกยางสึกหรอ สามารถเปลี่ยนเฉพาะ Spider ได้โดยไม่ต้องเปลี่ยนทั้งคัปปลิ้ง

การติดตั้ง Jaw Coupling ต้องคำนึงถึงอะไรบ้าง

การติดตั้ง Jaw Coupling ควรดำเนินการอย่างถูกต้อง เพื่อให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ

1. การทำ Shaft Alignment

แม้ Jaw Coupling จะสามารถรองรับ Misalignment ได้เล็กน้อย แต่ควรทำ Alignment ของเพลา ให้ตรงกันมากที่สุด เพื่อลดการสึกหรอของลูกยาง

2. การเลือกขนาด Coupling ให้เหมาะสม

ควรเลือกขนาด Jaw Coupling จาก

• Torque ที่ต้องใช้งาน
• ขนาดเพลา
• ความเร็วรอบของเครื่องจักร

3. การตรวจสอบระยะ Gap

ในการติดตั้งควรเว้นระยะ Gap ระหว่าง Hub ตามที่ผู้ผลิตกำหนด เพื่อให้ลูกยางทำงานได้อย่างเหมาะสม

4. การตรวจสอบการยึด Hub

Hub ควรยึดกับเพลาด้วย

• Key
• Set screw

ให้แน่น เพื่อป้องกันการหลวมระหว่างการทำงาน

Jaw Coupling รองรับการเยื้องศูนย์ (Misalignment) ได้เท่าไหร่

Jaw Coupling เป็นคัปปลิ้งประเภท Flexible Coupling ที่สามารถรองรับการเยื้องศูนย์ของเพลาได้เล็กน้อย โดยการยืดหยุ่นของ ลูกยาง Spider จะช่วยดูดซับการเคลื่อนตัวระหว่างเพลามอเตอร์และเพลาเครื่องจักร

โดยทั่วไป Jaw Coupling สามารถรองรับ Misalignment ได้ 3 ลักษณะ ได้แก่

• Angular Misalignment
• Radial Misalignment
• Axial Movement

ค่าการเยื้องศูนย์ที่รองรับได้จะขึ้นอยู่กับขนาดและรุ่นของคัปปลิ้ง แต่โดยทั่วไปจะอยู่ในช่วงประมาณดังนี้

Angular Misalignment

ประมาณ 1°

Parallel Misalignment

ประมาณ 0.1 – 0.4 mm

Axial Movement

ประมาณ 1 – 2 mm

หมายเหตุ: ค่าที่แน่นอนควรอ้างอิงจาก Catalog ของผู้ผลิต

ทำไมลูกยางของ Coupling จึงสึกหรอเร็ว

ลูกยางของ Coupling เช่น Jaw Coupling หรือ Pin and Bush Coupling ทำหน้าที่ถ่ายทอดแรงบิดและดูดซับแรงกระแทกระหว่างเพลามอเตอร์และเพลาเครื่องจักร

เนื่องจากลูกยางเป็นชิ้นส่วนที่รับแรงโดยตรง จึงเป็นชิ้นส่วนที่มีการสึกหรอได้ หากระบบมีปัญหาบางอย่าง ลูกยางอาจสึกหรอเร็วกว่าปกติ

สาเหตุที่พบได้บ่อยมีดังนี้

1. เพลามอเตอร์และเพลาเครื่องจักรไม่ได้ Alignment

Misalignment ของเพลา เป็นสาเหตุที่พบมากที่สุด

หากเพลาทั้งสองไม่อยู่ในแนวเดียวกัน ลูกยางจะต้องรับแรงบิดและแรงดัดมากกว่าปกติ ทำให้เกิดการเสียดสีและสึกหรอเร็ว

ผลที่ตามมา

• ลูกยางฉีกขาด
• เครื่องจักรสั่น
• แบริ่งเสียหาย

2. เลือกขนาด Coupling เล็กเกินไป

หากเลือก Coupling ที่มีขนาดเล็กเกินไป เมื่อเครื่องจักรทำงาน ลูกยางจะต้องรับ Torque สูงเกินกำลัง ทำให้เกิดการเสียรูปและสึกหรอเร็ว

3. โหลดกระแทกจากเครื่องจักร

เครื่องจักรบางประเภทมี Shock Load สูง เช่น

• Crusher
• Mixer
• Conveyor ที่มีการสตาร์ทบ่อย

แรงกระแทกเหล่านี้ทำให้ลูกยางต้องรับแรงมากกว่าปกติ

4. อุณหภูมิการใช้งานสูง

ความร้อนจากเครื่องจักรหรือสภาพแวดล้อมอาจทำให้วัสดุของลูกยางเสื่อมสภาพเร็ว

เช่น

• ห้องเครื่องที่มีอุณหภูมิสูง
• เครื่องจักรที่ทำงานต่อเนื่องเป็นเวลานาน

5. วัสดุของลูกยางไม่เหมาะกับการใช้งาน

ลูกยางมีหลายวัสดุ เช่น

• NBR
• Polyurethane

หากเลือกวัสดุไม่เหมาะกับลักษณะโหลด อาจทำให้ลูกยางสึกหรอเร็ว

6. การติดตั้งไม่ถูกต้อง

การติดตั้งที่ไม่เหมาะสม เช่น

• ระยะ Gap ไม่ถูกต้อง
• Hub หลวม
• การขัน Bolt ไม่เท่ากัน

อาจทำให้ลูกยางรับแรงไม่สมดุล

แนวทางป้องกันการสึกหรอของลูกยาง

เพื่อยืดอายุการใช้งานของ Coupling ควร

• ทำ Shaft Alignment ให้ถูกต้อง
• เลือกขนาด Coupling ให้เหมาะกับ Torque
• เลือกวัสดุของลูกยางให้เหมาะกับงาน
• ตรวจสอบสภาพลูกยางเป็นระยะ

สรุป

สาเหตุที่ลูกยางของ Coupling สึกหรอเร็ว มักเกิดจาก

• Misalignment ของเพลา
• เลือก Coupling เล็กเกินไป
• โหลดกระแทกจากเครื่องจักร
• อุณหภูมิสูง
• การติดตั้งไม่ถูกต้อง

💡การเลือก Coupling ที่เหมาะสมและการติดตั้งอย่างถูกต้อง

จะช่วยให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพและช่วยยืดอายุการใช้งานของ Coupling

คำถามที่พบบ่อยเกี่ยวกับ Jaw Coupling (FAQ)

Q : Jaw Coupling คืออะไร

A : Jaw Coupling เป็นคัปปลิ้งประเภท Flexible Coupling ที่ใช้ Hub สองด้านและลูกยาง Spider ตรงกลางในการถ่ายทอดแรงบิดระหว่างเพลามอเตอร์และเพลาเครื่องจักร

Q : Jaw Coupling เหมาะกับเครื่องจักรประเภทใด

A : Jaw Coupling เหมาะกับเครื่องจักรที่มีโหลดไม่สูงมาก เช่น

• มอเตอร์ไฟฟ้า
• ปั๊มน้ำ
• พัดลมอุตสาหกรรม
• โบลเวอร์
• เครื่องจักรทั่วไปในโรงงาน

Q : จุดเด่นของ Jaw Coupling คืออะไร

A : Jaw Coupling มีข้อดีหลายประการ เช่น

• ราคาประหยัด
• โครงสร้างเรียบง่าย
• ไม่ต้องใช้สารหล่อลื่น
• ลดแรงกระแทกและการสั่นสะเทือน

Q : ลูกยาง Spider ทำหน้าที่อะไร

A : ลูกยาง Spider ทำหน้าที่ถ่ายทอดแรงบิดระหว่าง Hub ทั้งสอง และช่วยดูดซับแรงกระแทกในระบบส่งกำลัง

Q : Jaw Coupling รองรับการเยื้องศูนย์ของเพลาได้หรือไม่

A : Jaw Coupling สามารถรองรับ Misalignment ของเพลาได้เล็กน้อย เช่น Angular และParallel Misalignment แต่ควรทำ Shaft Alignment ให้ถูกต้องเพื่อยืดอายุการใช้งานของคัปปลิ้ง

Q : ทำไมลูกยางของ Jaw Coupling จึงสึกหรอเร็ว

A : สาเหตุที่พบบ่อย ได้แก่

• เพลามอเตอร์และเพลาเครื่องจักรไม่ได้ Alignment
• โหลดเกินกำลังของ Coupling
• โหลดกระแทกจากเครื่องจักร
• วัสดุของลูกยางไม่เหมาะกับการใช้งาน

Q : หากติดตั้ง Jaw Coupling แล้วเครื่องจักรสั่น เกิดจากอะไร

A : อาจเกิดจาก

• Misalignment ของเพลา
• ลูกยาง Spider สึกหรอ
• Hub หลวม
• โหลดของเครื่องจักรไม่สมดุล

Q : Jaw Coupling ต้องใช้จาระบีหรือไม่

A : Jaw Coupling ไม่จำเป็นต้องใช้จาระบีหรือสารหล่อลื่น เนื่องจากใช้ลูกยาง Spider เป็นตัวถ่ายทอดแรงบิด

Q : ควรตรวจสอบ Jaw Coupling บ่อยแค่ไหน

A : ควรตรวจสอบเป็นระยะ เช่น

• สภาพลูกยาง Spider
• ความแน่นของ Hub
• การเยื้องศูนย์ของเพลา
• การสั่นสะเทือนของเครื่องจักร

Q : จะเลือก Jaw Coupling ให้เหมาะกับงานได้อย่างไร

A : ควรพิจารณาปัจจัยสำคัญ เช่น

• Torque ของเครื่องจักร
• ขนาดเพลา
• ความเร็วรอบของเครื่องจักร
• สภาพการใช้งานของเครื่องจักร
