เปิดความลับ Alignment ที่ช่างมือใหม่และโรงงานต้องรู้ เพราะ “ของของพัง” หลายครั้งไม่ได้เริ่มจากชิ้นส่วนเสียหายโดยตรง แต่เริ่มจากการตั้งศูนย์เพลาที่คลาดเคลื่อนโดยไม่รู้ตัว เมื่อเพลาของมอเตอร์กับเครื่องจักรไม่อยู่ในแนวที่ถูกต้อง จะทำให้เกิดแรงสั่นสะเทือน โหลดเกิน ลูกปืนสึกเร็ว ซีลรั่ว และส่งผลต่อ Coupling ได้มากกว่าที่คิด
หากคุณกำลังเจอปัญหาเครื่องสั่น เสียงดัง หรือชิ้นส่วนเสียหายบ่อย การเข้าใจเรื่อง Alignment คือหนึ่งในจุดเริ่มต้นสำคัญ ที่ช่วยลด Downtime และเพิ่มความเสถียรให้ระบบเครื่องจักรได้อย่างชัดเจน
Alignment คืออะไร? ทำไมคนดูแลเครื่องจักรต้องรู้

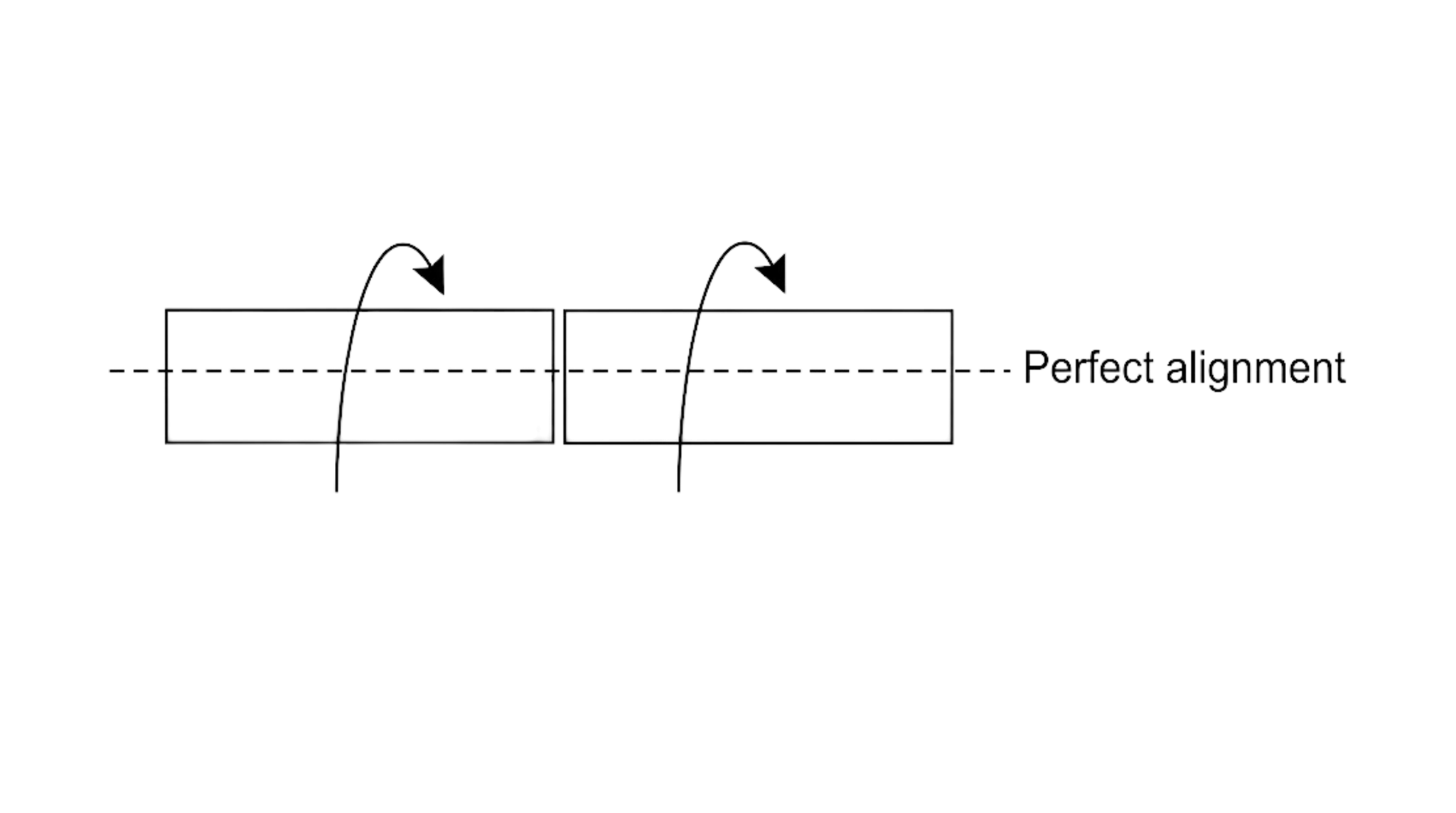

Alignment หรือ การตั้งศูนย์เพลา คือกระบวนการปรับตำแหน่งของเพลาสองแกน เช่น เพลาของมอเตอร์ กับเพลาของปั๊ม หรือเครื่องจักรอีกตัวหนึ่ง ให้จัดอยู่ในแนวเดียวกันมากที่สุด เพื่อลดแรงเค้น แรงสั่น และการสึกหรอที่ไม่จำเป็น

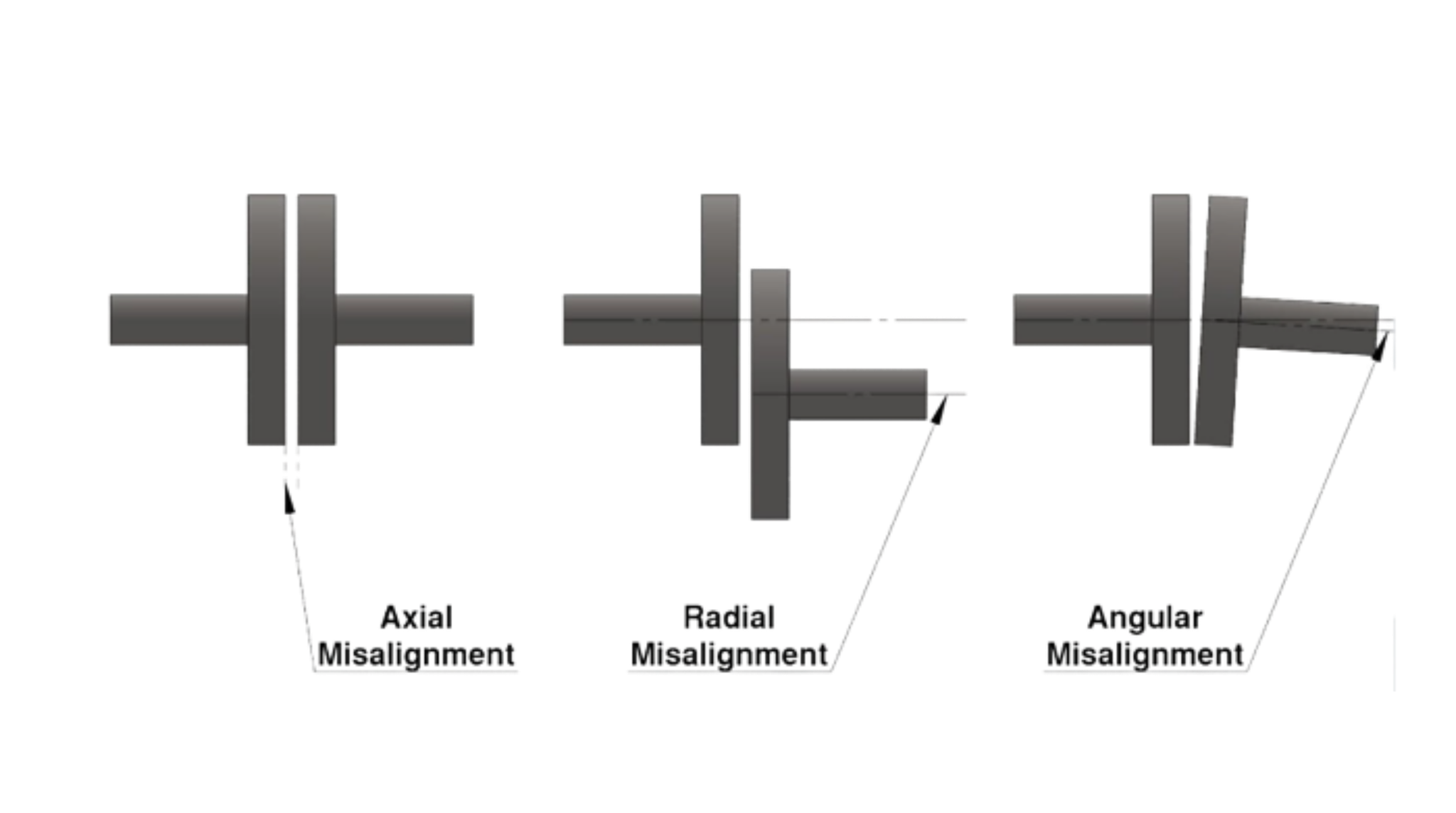

ถ้าศูนย์เพลาไม่ตรง เครื่องจักรจะเกิดอาการที่เรียกว่า Misalignment ซึ่งพบได้บ่อย 3 แบบหลัก ๆ คือ
- Angular Misalignment เพลาทำมุมเอียงเข้าหากันหรือแยกจากกัน
- Parallel Misalignment เพลาขนานกัน แต่เยื้องแนวจากกัน
- Axial Misalignment ระยะห่างของเพลาไม่เหมาะสมหรือขยับตามแนวแกนไม่ถูกต้อง
5 สัญญาณเตือนแรง! หากปล่อยไว้ มอเตอร์ และเครื่องจักรพังไวขึ้น
- Coupling พังบ่อย เช่น ยางยอยฉีกขาด, Grid สึก, Disc แตก หรือส่วนยืดหยุ่นภายในเสียเร็ว
- ตลับลูกปืน (Bearing) สึกเร็ว เพราะรับโหลดผิดแนวตลอดเวลา
- เครื่องสั่นและเสียงดัง โดยเฉพาะเวลารอบสูงหรือโหลดเปลี่ยน
- มอเตอร์กินไฟมากขึ้น เนื่องจากต้องทำงานหนักกว่าปกติเพื่อเอาชนะแรงฝืนในระบบ
- Downtime หรือเสียกลางงาน ส่งผลให้การผลิตหยุด และค่าใช้จ่ายบานปลาย

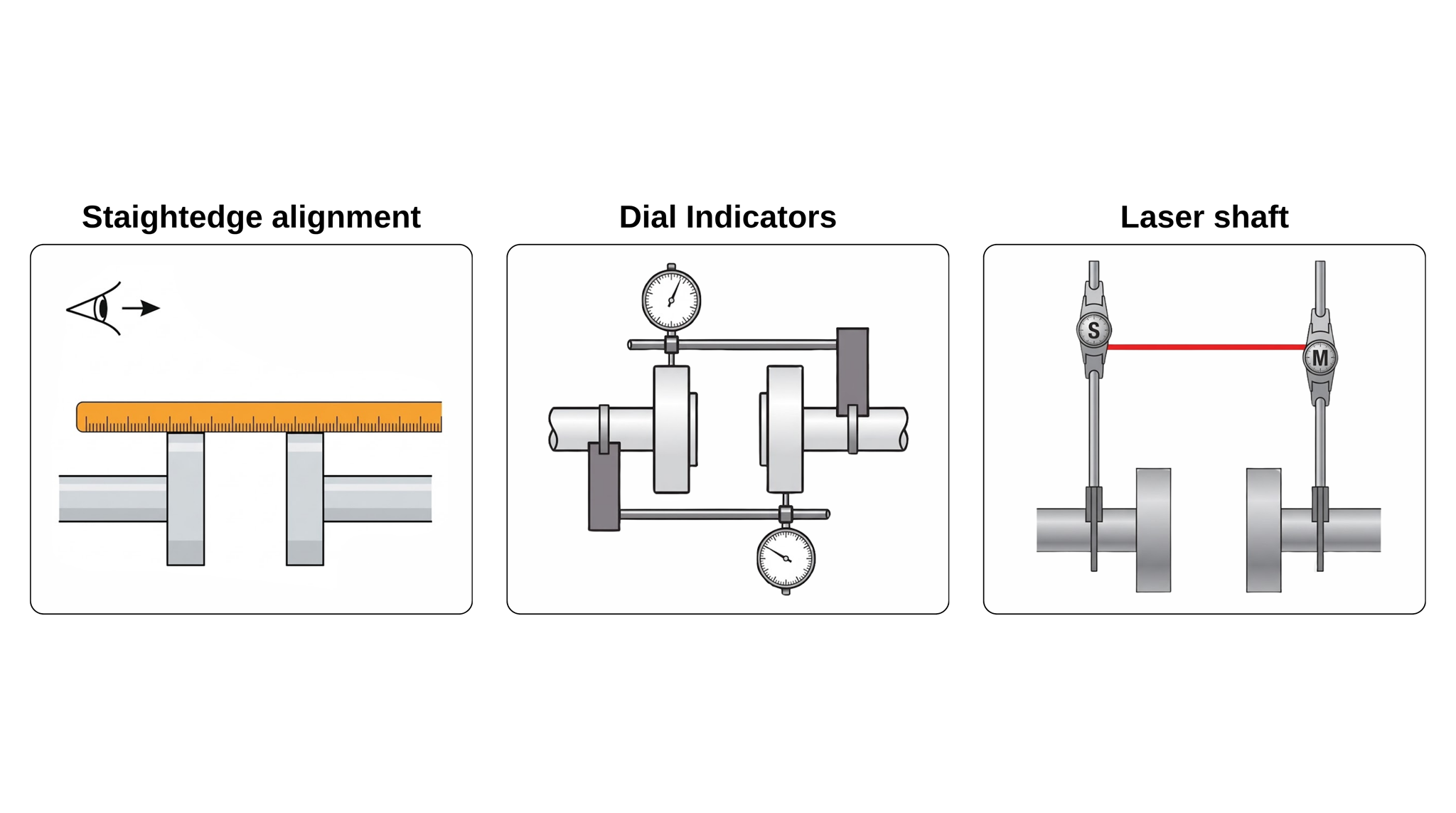

เครื่องมือตั้งศูนย์เพลา การวัดพื้นฐานสู่เทคโนโลยีเลเซอร์
| เครื่องมือ |
จุดเด่น |
ข้อจำกัด |
| Straight Edge + Feeler Gauge |
ต้นทุนต่ำ ใช้งานง่าย เหมาะกับงานเบื้องต้น |
ความแม่นยำต่ำ ขึ้นอยู่กับสายตาและประสบการณ์ |
| Dial Gauge (นาฬิกาวัด) |
แม่นยำขึ้น ใช้วัดการเยื้องศูนย์ได้ดี |
ต้องอาศัยทักษะและใช้เวลามากกว่า |
| Laser Alignment |
แม่นยำสูง รวดเร็ว ลด Human Error |
ราคาสูงกว่า แต่คุ้มค่าสำหรับโรงงานที่มีงานต่อเนื่อง |
Checklist ตรวจสอบอย่างไรว่า Alignment ไม่ตรงจุดไหน?
หลังจากที่มีการตั้งศูนย์เพลาแล้ว หรือเมื่อเริ่มพบอาการผิดปกติ ควรตรวจสอบ 5 จุดสำคัญ ดังนี้
- วัดค่า Offset เพื่อตรวจสอบว่าศูนย์เพลาเยื้องในแนวขนานหรือไม่
- วัดค่า Angular ตรวจสอบว่ามีมุมเอียงของเพลาหรือไม่
- ตรวจสอบ Runout ดูการหมุนเบี้ยวของเพลาและหน้าแปลน
- เช็กความร้อนและเสียง เพราะค่าผิดปกติมักสะท้อนถึงแรงฝืนสะสม
- ตรวจสอบฐานยึด ให้แน่ใจว่าฐานและโบลต์ไม่มีการคลายหรือบิดตัว
ผลเสียแรงไม่ทำ Alignment: จุดเริ่มต้นของความเสียหายและโรงงานขาดทุน
- Coupling เสียหาย ไม่ว่าจะเป็นยางยอยสึกเร็ว ฟันคัปปลิ้งแตก หรือแผ่นดิสก์เสียหาย
- ตลับลูกปืน (Bearing) พังไว เพราะรับแรงกดและแรงดึงที่ไม่ควรเกิดขึ้นต่อเนื่อง
- แรงสั่นสะเทือน (Vibration) และเสียงดังรบกวน ทำให้เครื่องเดินไม่เรียบและกระทบชิ้นส่วนรอบข้าง
- มอเตอร์กินไฟเกินปกติ เพราะต้องฝืนเอาชนะแรงต้านที่เกิดจากการเยื้องศูนย์
- Downtime และค่าใช้จ่ายซ่อมบานปลาย เมื่อเครื่องพังระหว่างการผลิต
สรุปสั้น ๆ ให้จำง่าย
หากคุณไม่เคยมองเรื่อง Alignment ว่าเป็นเรื่องสำคัญ บทความนี้คือจุดเริ่มต้นที่ดีมาก เพราะแม้เครื่องจักรจะยังทำงานอยู่ได้ แต่ถ้าศูนย์เพลาไม่ตรง ความเสียหายจะค่อย ๆ สะสมแบบเงียบ ๆ และสุดท้ายมักไปจบที่ Coupling ราคาแพงพังไว ตลับลูกปืนเสีย หรือมอเตอร์ทำงานหนักเกินจำเป็น
การตรวจสอบและตั้งศูนย์เพลาให้ถูกต้อง จึงไม่ใช่แค่เรื่องของความเรียบร้อย แต่เป็นเรื่องของ ประสิทธิภาพ ความคุ้มค่า และอายุการใช้งานของเครื่องจักรทั้งระบบ
ทำไมโรงงานถึงหาเหตุและลดการทำ Alignment
- ความเสียหายหลายอย่างเริ่มต้นแบบเงียบ ๆ ไม่ได้พังทันที แต่ค่อย ๆ กินต้นทุนไปเรื่อย ๆ
- ศูนย์ไม่ตรงอาจทำให้สายการผลิตหยุดแบบไม่คาดคิด และกระทบทั้งแผนผลิตและกำหนดส่งงาน
- การตั้งศูนย์ที่แม่นยำช่วยให้เครื่องเดินเรียบ ลดภาระของชิ้นส่วนสำคัญ และยืดอายุอะไหล่ได้มากขึ้น
ยิ่งในโรงงานที่มีเครื่องจักรหลายตัวทำงานต่อเนื่องทุกวัน การลงทุนกับ Alignment ที่ถูกต้อง ถือเป็นหนึ่งในวิธีลดต้นทุนที่คุ้มค่ามากที่สุด
ข้อควรระวังที่ช่างโรงงานต้องรู้
- อย่าตัดสินคุณภาพ Coupling จากคำว่า “แข็งแรง” อย่างเดียว เพราะถ้าศูนย์เพลาไม่ตรง ก็พังได้เหมือนกัน
- หลังจากติดตั้งหรือเปลี่ยนมอเตอร์ใหม่ ควรตรวจ Alignment ทุกครั้ง
- อย่ามองข้ามอาการสั่น เสียงดัง หรือความร้อนที่เพิ่มขึ้น เพราะมักเป็นสัญญาณแรกของปัญหา
- ถ้าโรงงานมีเครื่องจักรสำคัญหลายจุด ควรใช้ Laser Alignment เพื่อให้ได้ค่าที่แม่นยำและลดความผิดพลาดจากคน
ยืดอายุเครื่องจักรให้นานขึ้นด้วยการตั้งศูนย์เพลาแบบมืออาชีพ
หากคุณต้องการลดแรงสั่น ลดปัญหา Coupling พังไว และเพิ่มเสถียรภาพให้เครื่องจักร การตรวจเช็ก Alignment อย่างถูกต้องคือจุดเริ่มต้นที่ไม่ควรมองข้าม
