เฟืองโซ่ (Sprocket) คืออะไร?

เจาะลึกมาตรฐานและการเลือกใช้งานให้มีประสิทธิภาพ

ในระบบส่งกำลังทางกล (Power Transmission) เฟืองโซ่ (Sprocket) ถือเป็นชิ้นส่วนที่ขาดไม่ได้ ทำหน้าที่ร่วมกับ "โซ่" เพื่อส่งถ่ายกำลังจากเพลาหนึ่งไปยังอีกเพลาหนึ่งโดยอาศัยการขบกันของฟันเฟืองและข้อโซ่เพื่อให้เกิดการหมุนที่แม่นยำและไม่เกิดการลื่นไถล (Slip) เหมือนระบบสายพาน

จุดเด่นของ Sprocket

• ส่งกำลังได้แม่นยำ ไม่ลื่นไถล
• รองรับโหลดสูงและงานต่อเนื่อง
• มีหลายขนาด หลายจำนวนฟัน
• ใช้งานร่วมกับโซ่มาตรฐานสากลได้

ดูรายละเอียด ➔

มาตรฐานของเฟืองโซ่ที่นิยมใช้ในประเทศไทย

การเลือกเฟืองโซ่ต้องดูมาตรฐานให้ตรงกับโซ่ที่ใช้งานอยู่ โดยในไทยนิยมใช้ 2 มาตรฐานหลัก คือ

• ANSI Standard (American National Standards Institute) หรือที่ช่างเรียกว่า "มาตรฐานอเมริกา" รหัสสินค้ามักจะลงท้ายด้วยเลข 0 เช่น 40, 50, 60, 80 เป็นต้น
• BS Standard (British Standard) หรือ "มาตรฐานยุโรป" (ISO 606) รหัสสินค้ามักจะมีตัวอักษร B ตามหลัง เช่น 08B, 10B, 12B, 16B เป็นต้น

ข้อควรระวัง แม้ขนาดจะใกล้เคียงกัน แต่ฟันของมาตรฐาน ANSI และ BS ไม่สามารถใช้ทดแทนกันได้ เพราะระยะพิตช์ (Pitch) และความหนาฟันมีความแตกต่างกันเล็กน้อย

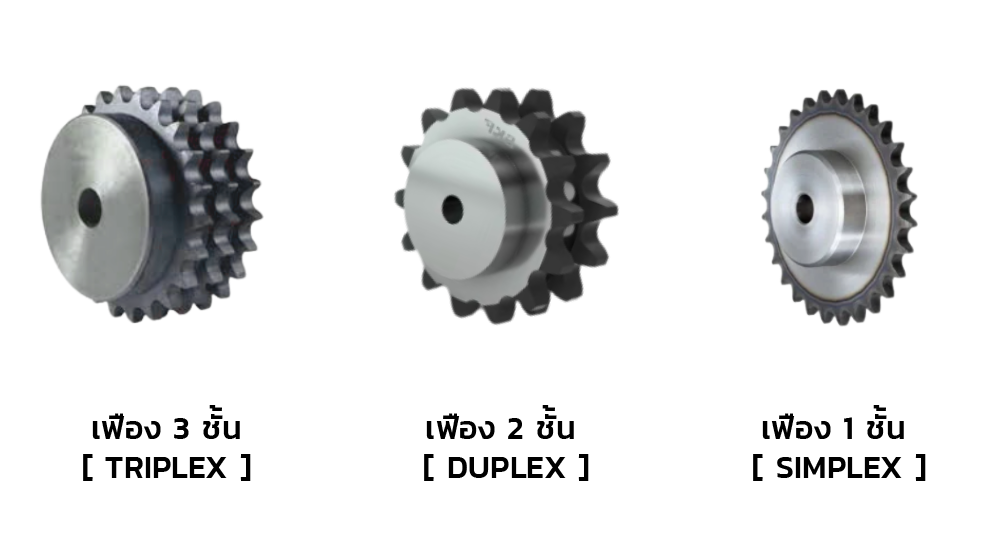

จำนวนชั้นของเฟืองโซ่ (Rows of Sprocket)

เราสามารถเลือกจำนวนชั้นของเฟืองโซ่ตามความต้องการในการรับภาระโหลด (Load)

• เฟืองโซ่ 1 ชั้น (Simplex) ใช้กับงานส่งกำลังทั่วไปที่มีโหลดปกติ
• เฟืองโซ่ 2 ชั้น (Duplex) ใช้เมื่อต้องการส่งกำลังมากขึ้นในพื้นที่จำกัด
• เฟืองโซ่ 3 ชั้น (Triplex) สำหรับงานหนักพิเศษ (Heavy Duty) ที่ต้องการความทนทานและความเสถียรสูง

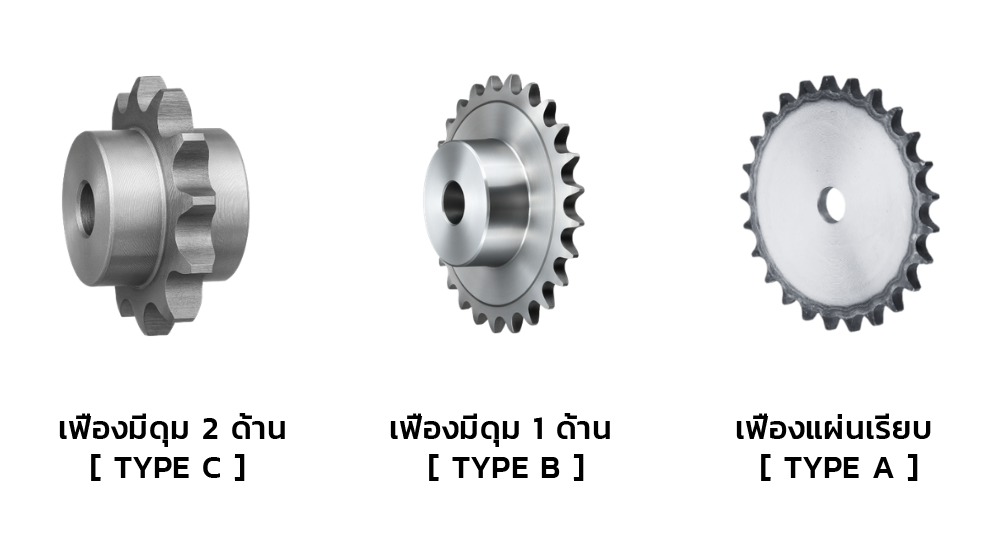

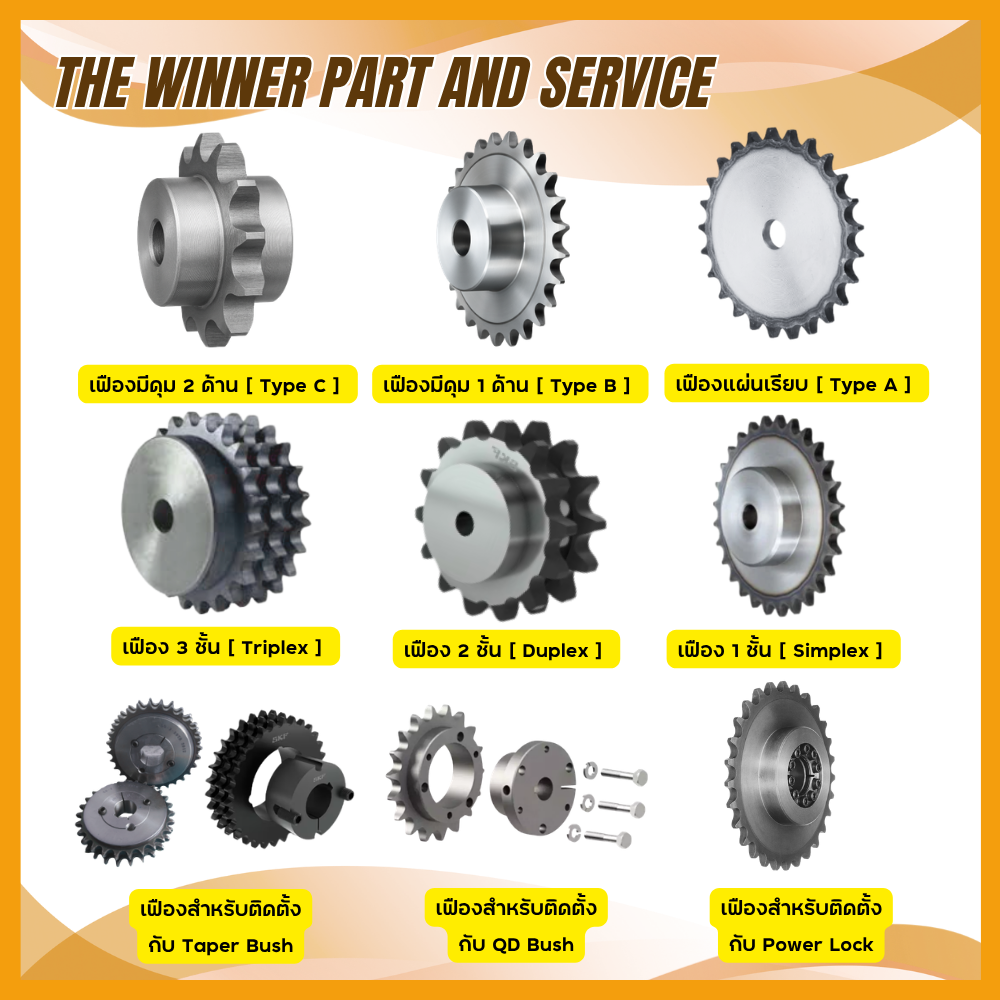

รูปแบบของดุมเฟืองโซ่ (Sprocket Types)

ดุม (Hub) คือส่วนที่ยื่นออกมาจากตัวเฟืองเพื่อใช้สำหรับสวมเพลา โดยมีรหัสเรียกที่เป็นสากลดังนี้:

• Type A (แผ่นเรียบ) ไม่มีดุมยื่นออกมาทั้งสองด้าน มักใช้เชื่อมติดกับดุมอื่นหรือเครื่องจักรโดยตรง
• Type B (มีดุม 1 ข้าง) มีดุมยื่นออกมาเพียงด้านเดียว เป็นรูปแบบที่นิยมใช้มากที่สุดในโรงงาน
• Type C (มีดุม 2 ข้าง) มีดุมยื่นออกมาทั้งสองด้าน มักใช้กับงานที่ต้องการความสมดุลหรือเพลาที่มีขนาดใหญ่

วัสดุที่ใช้ทำเฟืองโซ่: เลือกแบบไหนดี?

การชุบแข็ง (Hardening) คือกระบวนการทางความร้อนที่สำคัญมากสำหรับเฟืองโซ่ โดยเฉพาะ เฟืองเหล็ก (S45C) เพราะฟันเฟืองเป็นจุดที่ต้องรับแรงกระแทกและแรงเสียดทานจากข้อโซ่อยู่ตลอดเวลา

ประโยชน์หลักของการชุบแข็ง เพื่อให้ลูกค้าเข้าใจถึงความคุ้มค่าในการเลือกซื้อ

1. เพิ่มความต้านทานการสึกหรอ (Wear Resistance)

เมื่อเฟืองหมุนขบกับโซ่ จะเกิดการเสียดสีอย่างรุนแรงที่บริเวณ "ฟันเฟือง"

• ถ้าไม่ชุบแข็ง ฟันจะสึกหรอเร็ว (ฟันแหลมหรือฟันล้ม) ทำให้ระยะพิตช์เพี้ยน โซ่จะกระโดดข้ามร่องเฟือง
• ถ้าชุบแข็ง ผิวสัมผัสจะมีความแข็งสูงมาก ทำให้ทนต่อการเสียดสีได้นานกว่าเฟืองปกติหลายเท่า

2. ยืดอายุการใช้งานของโซ่ (Chain Longevity)

หลายคนเข้าใจผิดว่าการชุบเฟืองให้แข็งจะไปกัดโซ่ แต่จริงๆ แล้ว ฟันเฟืองที่สึกหรอคือตัวการทำลายโซ่ ค่ะ

• เมื่อฟันเฟืองเริ่มสึกและเสียรูปทรง มันจะดึงรั้งข้อโซ่ให้ตึงผิดจังหวะ ทำให้โซ่ยืดเร็วขึ้น
• การที่ฟันเฟืองคงรูปทรงเดิมได้นานจากการชุบแข็ง จึงช่วยรักษาโซ่ให้ทำงานได้เต็มประสิทธิภาพตามไปด้วย

3. รับแรงกระชากได้ดีขึ้น (Impact Strength)

ในจังหวะที่เครื่องจักรเริ่มทำงาน (Start-up) หรือมีการหยุดกะทันหัน จะเกิดแรงกระชากที่ฟันเฟือง
