Gear Coupling คืออะไร และเหมาะกับการใช้งานแบบไหน

Gear Coupling คืออะไร

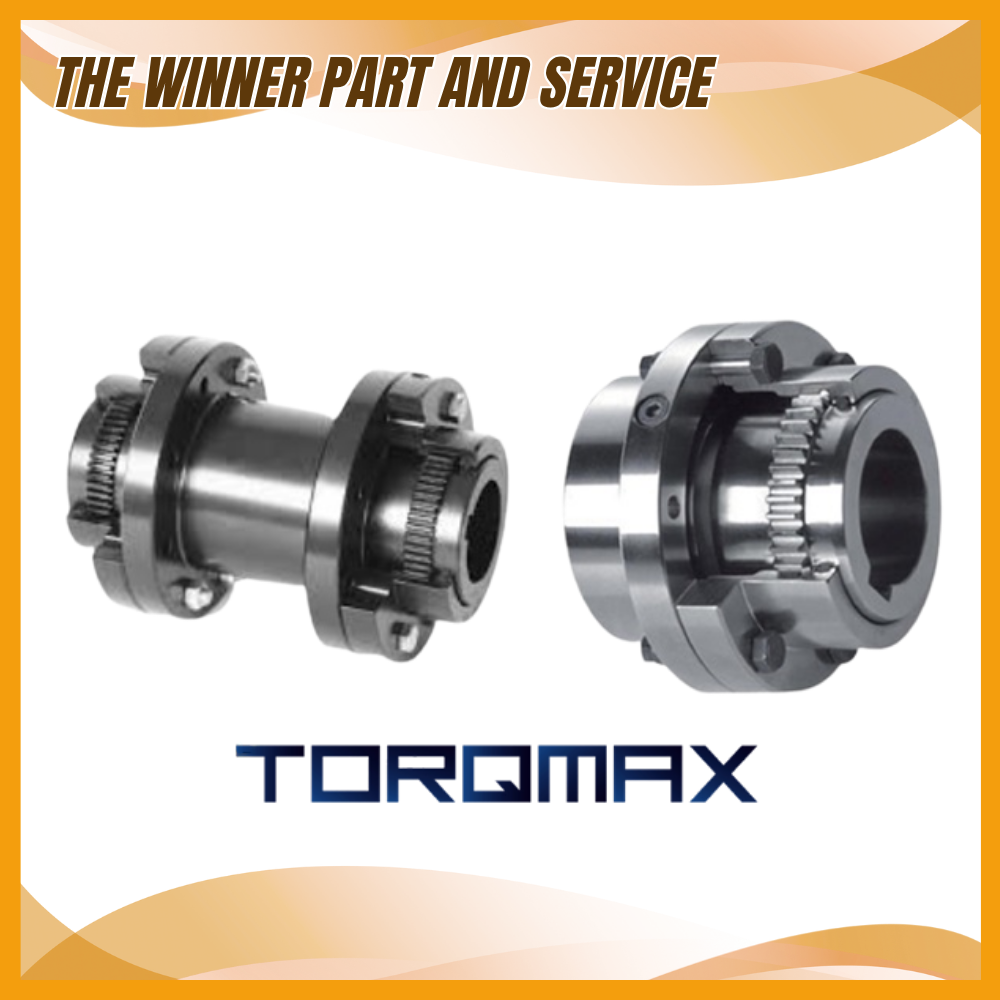

Gear Coupling หรือ เกียร์คัปปลิ้ง คือคัปปลิ้งประเภทหนึ่งในระบบส่งกำลังที่ใช้ เฟือง (Gear Teeth) ในการถ่ายทอดแรงบิดระหว่างเพลาสองเพลา

โครงสร้างของ Gear Coupling จะมีเฟืองภายนอกที่ติดอยู่กับเพลา และเฟืองภายในที่อยู่ในปลอกคัปปลิ้ง เมื่อเครื่องจักรทำงาน ฟันเฟืองจะทำหน้าที่ถ่ายทอดแรงบิดจากเพลาหนึ่งไปยังอีกเพลาหนึ่ง

ด้วยโครงสร้างแบบเฟือง ทำให้ Gear Coupling สามารถ รองรับแรงบิดสูง และยังสามารถชดเชย Misalignment ของเพลาได้ ในระดับหนึ่ง จึงเหมาะกับเครื่องจักรอุตสาหกรรมที่มีโหลดสูง

ดูรายละเอียด ➔

องค์ประกอบของ Gear Coupling

Gear Coupling โดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้

1. Hub (Gear Hub)

Hub เป็นชิ้นส่วนที่ติดตั้งกับเพลา โดยมีฟันเฟืองอยู่ด้านนอก ทำหน้าที่ถ่ายทอดแรงบิดจากเพลาเข้าสู่คัปปลิ้ง

2. Sleeve หรือ Gear Sleeve

Sleeve เป็นปลอกคัปปลิ้งที่มี ฟันเฟืองด้านใน ซึ่งจะขบกับฟันเฟืองของ Hub เพื่อถ่ายทอดแรงบิด

3. Seal

ซีลทำหน้าที่ป้องกันไม่ให้น้ำมันหรือจาระบีหล่อลื่นรั่วออกจากตัวคัปปลิ้ง และช่วยป้องกันฝุ่นหรือสิ่งสกปรกเข้าไปในระบบ

4. Bolt และ Fastener

สลักเกลียวทำหน้าที่เชื่อมต่อปลอกคัปปลิ้งทั้งสองด้านเข้าด้วยกัน

5. Lubricant (จาระบีหรือ น้ำมัน)

Gear Coupling จำเป็นต้องมี สารหล่อลื่น เพื่อช่วยลดการสึกหรอของฟันเฟือง และช่วยให้การทำงานของคัปปลิ้งราบรื่น

Gear Coupling เหมาะกับการใช้งานแบบไหน

Gear Coupling เหมาะกับเครื่องจักรที่มี แรงบิดสูงและต้องการความแข็งแรงของระบบส่งกำลัง

ตัวอย่างเครื่องจักรที่นิยมใช้ Gear Coupling เช่น

• Conveyor ขนาดใหญ่
• Ball Mill
• Crusher
• Rolling Mill ในโรงงานเหล็ก
• เครื่องจักรในโรงงานปูนซีเมนต์
• เครื่องจักรในโรงงานน้ำตาล
• เครื่องจักรในอุตสาหกรรมเหมือง

เครื่องจักรเหล่านี้มักมีโหลดสูง และต้องการคัปปลิ้งที่มีความแข็งแรงในการถ่ายทอดกำลัง

จุดเด่นของ Gear Coupling

Gear Coupling มีข้อดีหลายประการเมื่อเทียบกับคัปปลิ้งประเภทอื่น เช่น

1. รองรับแรงบิดสูง

Gear Coupling สามารถ รับแรงบิดได้มากเมื่อเทียบกับขนาดของคัปปลิ้ง ทำให้สามารถใช้กับเครื่องจักรที่มีโหลดสูงได้

2. รองรับความเร็วรอบสูง

ด้วยโครงสร้างของเฟืองที่มีความแข็งแรง ทำให้ Gear Coupling สามารถใช้งานกับเครื่องจักรที่มี ความเร็วรอบสูง ได้

3. สามารถชดเชย Misalignment ได้

Gear Coupling สามารถรองรับ Angular และ Parallel Misalignment ของเพลาได้ในระดับหนึ่ง

4. มีความแข็งแรงและทนทาน

Gear Coupling เหมาะกับงานอุตสาหกรรมหนัก เนื่องจากโครงสร้างมีความแข็งแรงและสามารถใช้งานได้ในสภาพแวดล้อมที่หนัก

การดูแลบำรุงรักษา Gear Coupling

เนื่องจาก Gear Coupling มีการขบกันของฟันเฟือง จึงจำเป็นต้องมีการดูแลรักษาอย่างเหมาะสม

1. ตรวจสอบการหล่อลื่น

ควรตรวจสอบและเติมจาระบีหรือน้ำมันหล่อลื่นตามระยะเวลา เพื่อป้องกันการสึกหรอของฟันเฟือง

2. ตรวจสอบซีล

ควรตรวจสอบซีลของคัปปลิ้งเป็นระยะ เพื่อป้องกันการรั่วของสารหล่อลื่น

3. ตรวจสอบการเยื้องศูนย์ของเพลา

หากเกิด Misalignment มากเกินไป อาจทำให้ฟันเฟืองสึกหรอเร็วขึ้น

4. ตรวจสอบการสึกหรอของฟันเฟือง

ควรตรวจสอบสภาพของฟันเฟืองเป็นระยะ หากพบการสึกหรอมากควรเปลี่ยนชิ้นส่วน

ค่า Gap ของ Gear Coupling คืออะไร และมีความสำคัญอย่างไร

ค่า Gap ของ Gear Coupling คือระยะห่างระหว่างปลายเพลาทั้งสองด้าน หรือระยะห่างระหว่าง Hub ของคัปปลิ้งซึ่งถูกกำหนดไว้ตามแบบของผู้ผลิต

ระยะ Gap นี้เป็นช่องว่างที่จำเป็นสำหรับการติดตั้งคัปปลิ้ง เพื่อให้คัปปลิ้งสามารถทำงานได้อย่างเหมาะสม และช่วยให้คัปปลิ้งสามารถ
ชดเชยการเคลื่อนตัวของเพลา (Axial Movement) และ Misalignment ของเพลา ได้

โดยทั่วไปผู้ผลิตคัปปลิ้งจะกำหนดค่า Gap ที่เหมาะสมไว้ในคู่มือหรือแคตตาล็อกของสินค้า

ทำไมค่า Gap ของ Gear Coupling จึงมีความสำคัญ

ค่า Gap เป็นหนึ่งในปัจจัยสำคัญในการติดตั้ง Gear Coupling หากตั้งค่า Gap ไม่ถูกต้อง อาจส่งผลต่อการทำงานของระบบส่งกำลังได้

1. ช่วยรองรับการเคลื่อนตัวของเพลา (Axial Movement)

ในระหว่างการทำงานของเครื่องจักร เพลาของเครื่องจักรอาจมีการเคลื่อนตัวเล็กน้อย เช่น จาก

• การขยายตัวจากความร้อน
• การสั่นสะเทือนของเครื่องจักร

ค่า Gap จะช่วยให้คัปปลิ้งสามารถรองรับการเคลื่อนตัวเหล่านี้ได้

2. ลดแรงกระทำกับแบริ่งของเครื่องจักร

หากไม่มีช่องว่างเพียงพอ การเคลื่อนตัวของเพลาอาจส่งแรงไปยังแบริ่งของมอเตอร์หรือเกียร์บ็อกซ์ ทำให้แบริ่งสึกหรอเร็ว

3. ช่วยให้คัปปลิ้งทำงานได้อย่างราบรื่น

ค่า Gap ที่เหมาะสมจะช่วยให้ฟันเฟืองของ Gear Coupling สามารถขบกันได้อย่างเหมาะสม ลดการสึกหรอของฟันเฟือง

หากตั้งค่า Gap ไม่ถูกต้องจะเกิดอะไรขึ้น

หากค่า Gap มากหรือน้อยเกินไป อาจทำให้เกิดปัญหา เช่น

• ฟันเฟืองของคัปปลิ้งสึกหรอเร็ว
• เกิดแรงกระแทกในระบบส่งกำลัง
• เครื่องจักรเกิดการสั่นสะเทือน
• แบริ่งของมอเตอร์หรือเกียร์บ็อกซ์เสียหาย
• อายุการใช้งานของคัปปลิ้งลดลง

แนวทางในการตั้งค่า Gap ของ Gear Coupling

ในการติดตั้ง Gear Coupling ควรปฏิบัติตามคำแนะนำของผู้ผลิต เช่น

• ตรวจสอบค่า Gap จากคู่มือสินค้า
• ใช้ Feeler Gauge ในการวัดระยะ Gap
• ตรวจสอบ Alignment ของเพลาก่อนติดตั้ง
• ตรวจสอบค่า Gap หลังจากขันน็อตเรียบร้อยแล้ว

สรุป

ค่า Gap ของ Gear Coupling คือระยะห่างที่กำหนดไว้ระหว่าง Hub หรือปลายเพลา ซึ่งมีความสำคัญต่อการทำงานของคัปปลิ้ง

การตั้งค่า Gap ที่เหมาะสมจะช่วย

• รองรับการเคลื่อนตัวของเพลา
• ลดแรงกระทำต่อแบริ่ง
• ลดการสึกหรอของฟันเฟือง
• ทำให้ระบบส่งกำลังทำงานได้อย่างราบรื่น

ดังนั้นในการติดตั้ง Gear Coupling ควรตรวจสอบและตั้งค่า Gap ให้ถูกต้องตามที่ผู้

จาระบีมีความสำคัญต่อ Gear Coupling อย่างไร

Gear Coupling เป็นคัปปลิ้งที่ใช้ ฟันเฟือง (Gear Teeth) ในการถ่ายทอดแรงบิดระหว่างเพลาสองเพลา ในระหว่างการทำงานฟันเฟืองของ Hub และ Sleeve จะมีการขบกันตลอดเวลา หากไม่มีการหล่อลื่นที่เหมาะสม อาจทำให้เกิดแรงเสียดทานสูงและทำให้ชิ้นส่วนสึกหรอได้

ดังนั้น จาระบีหรือสารหล่อลื่น (Lubricant) จึงมีบทบาทสำคัญต่อการทำงานของ Gear Coupling

หน้าที่ของจาระบีใน Gear Coupling

1. ลดแรงเสียดทานของฟันเฟือง

จาระบีจะช่วยสร้างฟิล์มน้ำมันบาง ๆ ระหว่างฟันเฟือง ทำให้การขบกันของเฟืองเป็นไปอย่างราบรื่น และลดการสึกหรอของชิ้นส่วน

2. ลดการสึกหรอของชิ้นส่วน

การหล่อลื่นที่เหมาะสมช่วยลดการสึกหรอของฟันเฟือง ทำให้ Gear Coupling มีอายุการใช้งานยาวนานขึ้น

3. ช่วยระบายความร้อน

ในขณะทำงาน ฟันเฟืองของคัปปลิ้งจะเกิดความร้อนจากแรงเสียดทาน จาระบีจะช่วยลดการสะสมของความร้อนภายในคัปปลิ้ง

4. ป้องกันสนิมและการกัดกร่อน

จาระบียังช่วยป้องกันความชื้นและสิ่งสกปรกเข้าไปในตัวคัปปลิ้ง ซึ่งช่วยลดการเกิดสนิมและการกัดกร่อนของฟันเฟือง

หาก Gear Coupling ไม่มีจาระบีจะเกิดอะไรขึ้น

หากไม่มีการหล่อลื่นที่เหมาะสม อาจเกิดปัญหาต่าง ๆ เช่น

• ฟันเฟืองสึกหรออย่างรวดเร็ว
• เกิดความร้อนสูงภายในคัปปลิ้ง
• เกิดเสียงดังหรือการสั่นสะเทือน
• อายุการใช้งานของคัปปลิ้งลดลง

ในกรณีรุนแรง อาจทำให้ฟันเฟืองเสียหายและเครื่องจักรหยุดทำงานได้

การดูแลรักษาจาระบีของ Gear Coupling

เพื่อให้ Gear Coupling ทำงานได้อย่างมีประสิทธิภาพ ควรมีการตรวจสอบและเติมจาระบีเป็นระยะ เช่น

• ตรวจสอบระดับจาระบีตามระยะเวลาการบำรุงรักษา
• ใช้จาระบีที่เหมาะสมกับการใช้งานของคัปปลิ้ง
• ตรวจสอบซีลของคัปปลิ้งเพื่อป้องกันการรั่วของจาระบี

สรุป

จาระบีเป็นองค์ประกอบสำคัญที่ช่วยให้ Gear Coupling ทำงานได้อย่างราบรื่น โดยช่วยลดแรงเสียดทาน ลดการสึกหรอของฟันเฟือง
และช่วยยืดอายุการใช้งานของคัปปลิ้ง

ดังนั้นการเลือกใช้จาระบีที่เหมาะสม และการตรวจสอบการหล่อลื่นอย่างสม่ำเสมอ จึงเป็นส่วนสำคัญของการบำรุงรักษา Gear Coupling
ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม

Gear Coupling รองรับการเยื้องศูนย์ (Misalignment) ได้มากแค่ไหน

หนึ่งในคุณสมบัติสำคัญของ Gear Coupling คือสามารถรองรับการเยื้องศูนย์ของเพลาได้ เนื่องจากโครงสร้างของคัปปลิ้งใช้ ฟันเฟืองที่มีลักษณะโค้ง (Crowned Teeth) ซึ่งช่วยให้ฟันเฟืองสามารถขบกันได้แม้เพลาทั้งสองจะไม่ได้อยู่ในแนวเดียวกันอย่างสมบูรณ์

โดยทั่วไป Gear Coupling สามารถรองรับการเยื้องศูนย์ของเพลาได้ในหลายรูปแบบ ได้แก่

• Angular Misalignment
• Radial Misalignment
• Axial Movement

ค่า Misalignment ที่ Gear Coupling รองรับได้

ค่าการเยื้องศูนย์ที่ Gear Coupling รองรับได้จะแตกต่างกันไปตามขนาดและรุ่นของคัปปลิ้ง แต่โดยทั่วไปจะอยู่ในช่วงประมาณ

Angular Misalignment

ประมาณ 0.5° – 1.5° ต่อหนึ่งชุดคัปปลิ้ง

Radial Misalignment

โดยทั่วไปอยู่ที่ประมาณ 0.1 – 0.5 mm

Axial Movement

สามารถรองรับการเคลื่อนตัวตามแนวแกนของเพลาได้ในระดับหนึ่ง ขึ้นอยู่กับการออกแบบของคัปปลิ้ง
หมายเหตุ: ค่าที่แน่นอนควรอ้างอิงจาก แคตตาล็อกของผู้ผลิต

ทำไม Gear Coupling จึงรองรับ Misalignment ได้

Gear Coupling ถูกออกแบบให้ฟันเฟืองมีลักษณะ Crowned Tooth Profile ซึ่งหมายถึงฟันเฟืองมีความโค้งเล็กน้อย ทำให้เมื่อเพลาเกิดการเยื้องศูนย์ ฟันเฟืองยังสามารถขบกันได้โดยไม่เกิดการติดขัด

โครงสร้างแบบนี้ช่วยให้ Gear Coupling

• ลดแรงกระทำต่อแบริ่งของเครื่องจักร
• ลดการสึกหรอของฟันเฟือง
• ช่วยให้ระบบส่งกำลังทำงานได้อย่างราบรื่น

อย่างไรก็ตามยังคงต้องทำ Alignment

แม้ว่า Gear Coupling จะสามารถรองรับ Misalignment ได้ แต่ก็ยังจำเป็นต้องทำ Shaft Alignment ให้ถูกต้องที่สุดในการติดตั้ง

หากการเยื้องศูนย์มากเกินกว่าค่าที่กำหนด อาจทำให้เกิดปัญหา เช่น

• ฟันเฟืองสึกหรอเร็ว
• เกิดการสั่นสะเทือนของเครื่องจักร
• อายุการใช้งานของคัปปลิ้งลดลง

สรุป

Gear Coupling สามารถรองรับการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง เนื่องจากโครงสร้างของฟันเฟืองที่ออกแบบให้มีความโค้ง

โดยทั่วไป Gear Coupling สามารถรองรับ

• Angular Misalignment ประมาณ 0.5° – 1.5°
• Radial Misalignment ประมาณ 0.1 – 0.5 mm

อย่างไรก็ตาม การติดตั้งควรทำ Alignment ของเพลาให้ถูกต้อง เพื่อให้คัปปลิ้งทำงานได้อย่างมีประสิทธิภาพและมีอายุการใช้งานยาวนาน

คำถามที่พบบ่อยเกี่ยวกับ Gear Coupling (FAQ)

Q : Gear Coupling คืออะไร

A : Disc Coupling คือคัปปลิ้งประเภท Flexible Coupling ที่ใช้แผ่นโลหะบาง (Disc Plate) เป็นตัวถ่ายทอดแรงบิดระหว่างเพลาสองเพลา โดยสามารถชดเชย Misalignment ได้โดยไม่ต้องใช้ชิ้นส่วนยาง

Q : Gear Coupling เหมาะกับการใช้งานแบบไหน

A : Gear Coupling เหมาะกับเครื่องจักรที่ต้องการรับแรงบิดสูง และทำงานในสภาพการใช้งานหนัก เช่น Conveyor ขนาดใหญ่ Ball Mill Crusher และเครื่องจักรในโรงงานปูนหรือโรงงานเหล็ก

Q : จุดเด่นของ Gear Coupling คืออะไร

A : จุดเด่นของ Gear Coupling คือสามารถ รับแรงบิดได้สูงเมื่อเทียบกับขนาดของคัปปลิ้ง และสามารถใช้งานกับเครื่องจักรที่มีความเร็วรอบสูงได้ดี

Q : Gear Coupling รองรับ Misalignment ได้หรือไม่

A : Gear Coupling สามารถรองรับการเยื้องศูนย์ของเพลาได้ เช่น Angular Misalignment และ Parallel Misalignment แต่ควรอยู่ภายในค่าที่ผู้ผลิตกำหนด

Q : หากไม่มีจาระบีใน Gear Coupling จะเกิดอะไรขึ้น

A : หากไม่มีการหล่อลื่นที่เหมาะสม อาจทำให้ฟันเฟืองเกิดการสึกหรอเร็ว เกิดความร้อนสูง และอาจทำให้คัปปลิ้งเสียหายได้

Q : ค่า Gap ของ Gear Coupling คืออะไร

A : ค่า Gap คือระยะห่างระหว่าง Hub หรือปลายเพลาของคัปปลิ้ง ซึ่งจำเป็นต่อการรองรับการเคลื่อนตัวของเพลาและช่วยให้คัปปลิ้งทำงานได้อย่างเหมาะสม

Q : Gear Coupling รองรับความเร็วรอบสูงได้หรือไม่

A : Gear Coupling สามารถใช้งานกับเครื่องจักรที่มีความเร็วรอบสูงได้ เนื่องจากโครงสร้างมีความแข็งแรงและสามารถถ่ายทอดแรงบิดได้อย่างมีประสิทธิภาพ

Q : ควรตรวจสอบ Gear Coupling บ่อยแค่ไหน

A : ควรตรวจสอบเป็นระยะ เช่น

• การหล่อลื่นของจาระบี
• การรั่วของซีล
• การสึกหรอของฟันเฟือง
• การเยื้องศูนย์ของเพลา

Q : จะเลือก Gear Coupling ให้เหมาะกับงานได้อย่างไร

A : ควรพิจารณาปัจจัยสำคัญ เช่น

• ค่า Torque ที่ต้องรับ
• ความเร็วรอบของเครื่องจักร
• ขนาดเพลา
• Misalignment ของเพลา
• สภาพการใช้งานของเครื่องจักร
