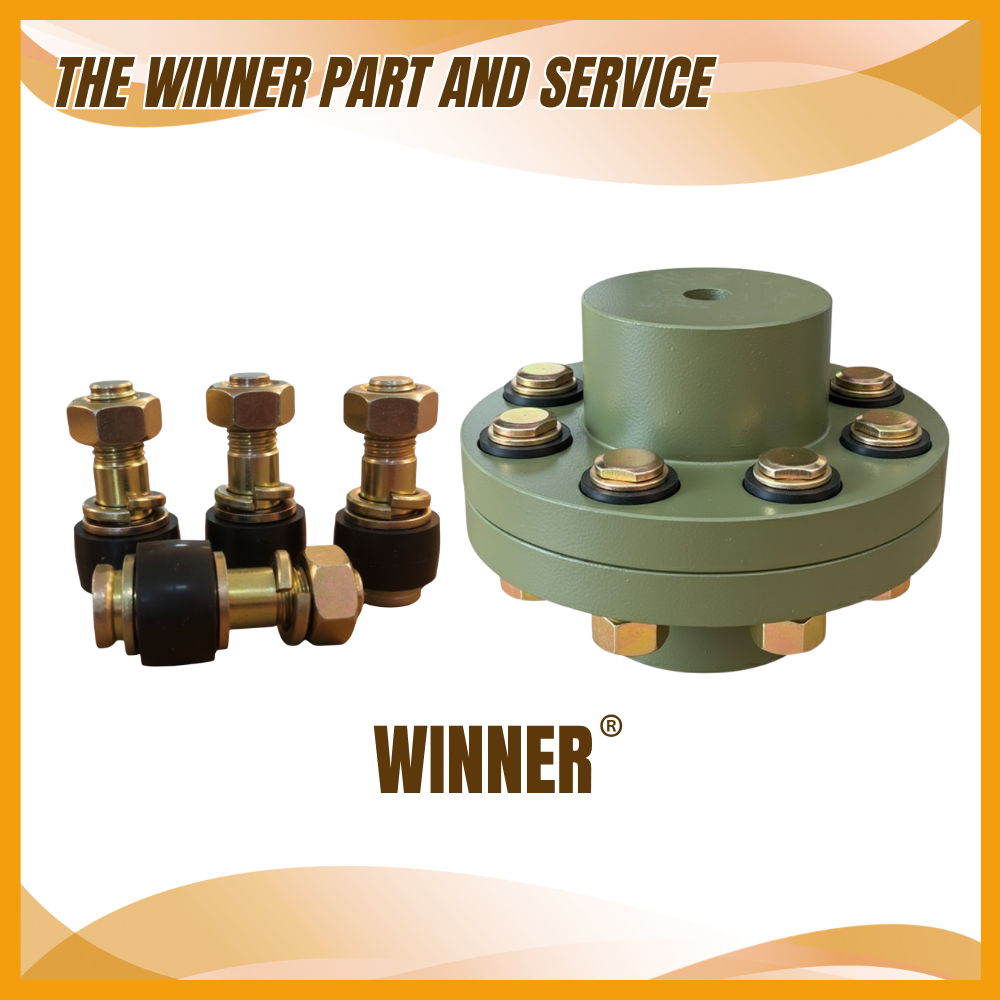

Pin and Bush Coupling หรือที่เรียกกันทั่วไปว่า ยอยสลัก เป็นคัปปลิ้งประเภท Flexible Coupling ที่ใช้ สลัก (Pin) และ บูชยางหรือโพลียูรีเทน (Bush) เป็นตัวถ่ายทอดแรงบิดระหว่างเพลาสองเพลา
โครงสร้างของยอยสลักประกอบด้วยฮับสองฝั่งที่ติดตั้งกับเพลาของเครื่องจักร โดยมีสลักที่ยึดอยู่กับฮับด้านหนึ่งและมีบูชยางสวมอยู่บนสลักเพื่อช่วยถ่ายทอดแรงบิดและดูดซับแรงกระแทก
การออกแบบลักษณะนี้ช่วยให้ยอยสลักสามารถ ลดแรงสั่นสะเทือนและแรงกระแทกในระบบส่งกำลัง ได้
ยอยสลักโดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้
Hub เป็นชิ้นส่วนที่ติดตั้งกับเพลาของเครื่องจักร ทำหน้าที่เชื่อมต่อคัปปลิ้งกับเพลา
Pin เป็นสลักโลหะที่ยึดอยู่กับฮับ ทำหน้าที่ถ่ายทอดแรงบิดระหว่างเพลาทั้งสอง
Bush เป็นชิ้นส่วนยางหรือโพลียูรีเทนที่สวมอยู่บน Pin ทำหน้าที่
สลักเกลียวใช้ยึด Pin และชิ้นส่วนต่าง ๆ ให้เข้าที่อย่างมั่นคง
Pin and Bush Coupling เหมาะกับเครื่องจักรทั่วไปที่ต้องการคัปปลิ้งที่มีความยืดหยุ่น และช่วยลดแรงกระแทกในระบบส่งกำลัง
ตัวอย่างเครื่องจักรที่นิยมใช้ยอยสลัก เช่น
ยอยสลักมักถูกใช้ในระบบที่ โหลดไม่หนักมากและต้องการการดูแลรักษาง่าย
ยอยสลักเป็นคัปปลิ้งที่ได้รับความนิยมในเครื่องจักรทั่วไป เนื่องจากมีข้อดีหลายประการ
ยอยสลักมีโครงสร้างเรียบง่าย ทำให้มีต้นทุนต่ำกว่าคัปปลิ้งบางประเภท
ยอยสลักไม่จำเป็นต้องใช้จาระบีหรือสารหล่อลื่น ทำให้การบำรุงรักษาง่าย
บูชยางช่วยดูดซับแรงกระแทกในระบบส่งกำลัง ช่วยป้องกันความเสียหายของเครื่องจักร
การออกแบบไม่ซับซ้อน ทำให้ติดตั้งและดูแลรักษาได้ง่าย
การติดตั้งยอยสลักควรดำเนินการอย่างถูกต้องเพื่อให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ
ตรวจสอบขนาดเพลาและทำความสะอาดผิวเพลาก่อนติดตั้งคัปปลิ้ง
ติดตั้ง Hub เข้ากับเพลาของมอเตอร์และเครื่องจักร และยึดด้วย Key หรือ Set Screw ให้แน่น
จัดแนวเพลาของเครื่องจักรให้ตรงกันมากที่สุด เพื่อลด Misalignment
ติดตั้งสลักและบูชยางเข้ากับคัปปลิ้ง และตรวจสอบให้ชิ้นส่วนทั้งหมดอยู่ในตำแหน่งที่ถูกต้อง
หลังจากติดตั้งเสร็จ ควรหมุนเพลาด้วยมือเพื่อตรวจสอบว่าคัปปลิ้งหมุนได้อย่างราบรื่น
Pin and Bush Coupling หรือยอยสลัก เป็นคัปปลิ้งที่มีโครงสร้างเรียบง่าย ใช้สลักและบูชยางในการถ่ายทอดแรงบิด
จุดเด่นของยอยสลักคือ ราคาประหยัด ไม่ต้องใช้สารหล่อลื่น และช่วยลดแรงกระแทกในระบบส่งกำลัง จึงเหมาะกับเครื่องจักรทั่วไป เช่น ปั๊มน้ำ พัดลมอุตสาหกรรม และ Conveyor
การติดตั้งและบำรุงรักษาที่ถูกต้องจะช่วยให้ยอยสลักทำงานได้อย่างมีประสิทธิภาพและมีอายุการใช้งานยาวนาน
ในคัปปลิ้งประเภท Pin and Bush Coupling (ยอยสลัก) วัสดุของลูกยางหรือบูชมีบทบาทสำคัญต่อการถ่ายทอดแรงบิดและการดูดซับแรงกระแทก โดยวัสดุที่นิยมใช้มีอยู่สองชนิด คือ NBR (Nitrile Rubber) และ Polyurethane (ยูรีเทน)
วัสดุทั้งสองชนิดมีคุณสมบัติที่แตกต่างกันดังนี้
NBR เป็นยางสังเคราะห์ที่นิยมใช้ในงานอุตสาหกรรม เนื่องจากมีความยืดหยุ่นดีและสามารถทนต่อน้ำมันได้
ลักษณะเด่น
ข้อจำกัด
การใช้งานที่เหมาะสม
Polyurethane เป็นวัสดุโพลิเมอร์ที่มีความแข็งแรงสูงและทนต่อการสึกหรอได้ดี
ลักษณะเด่น
ข้อจำกัด
การใช้งานที่เหมาะสม
| คุณสมบัติ | NBR | Polyuretdane |
| ความยืดหยุ่น | สูง | ปานกลาง |
| การดูดซับแรงกระแทก | ดี | ปานกลาง |
| ความทนทานต่อการสึกหรอ | ปานกลาง | สูง |
| ความสามารถในการรับแรงบิด | ปานกลาง | สูง |
| ราคา | ประหยัด | สูงกว่า |
ลูกยาง NBR เหมาะกับเครื่องจักรทั่วไปที่ต้องการความยืดหยุ่นและการดูดซับแรงกระแทกที่ดี ส่วน Polyurethane เหมาะกับงานที่ต้องรับแรงบิดสูงและต้องการความทนทานต่อการสึกหรอมากกว่า
ดังนั้นการเลือกวัสดุของลูกยางควรพิจารณาจาก ลักษณะโหลดของเครื่องจักร สภาพการใช้งาน และความต้องการด้านความทนทาน
การเลือกความแข็งของลูกยาง (Shore Hardness) ให้เหมาะกับเครื่องจักร
ลูกยางหรือบูชในคัปปลิ้ง เช่น Pin and Bush Coupling จะมีค่าความแข็งของวัสดุที่เรียกว่า Shore Hardness ซึ่งเป็นค่าที่ใช้บอกความแข็งหรือความยืดหยุ่นของยาง
โดยทั่วไปค่าความแข็งของยางจะวัดในหน่วย Shore A
การเลือกค่าความแข็งของลูกยางให้เหมาะสม จะส่งผลต่อประสิทธิภาพของระบบส่งกำลังและอายุการใช้งานของคัปปลิ้ง
ลักษณะ
เหมาะกับ
ตัวอย่างเครื่องจักร
ลักษณะ
เหมาะกับ
ตัวอย่างเครื่องจักร
ตัวอย่างค่าความแข็งของลูกยาง
โดยทั่วไปลูกยางของ Coupling จะมีค่าความแข็งประมาณ
| Shore Hardness | ลักษณะการใช้งาน |
| 60–70 Shore A | งานที่ต้องการความยืดหยุ่นสูง |
| 70–80 Shore A | งานเครื่องจักรทั่วไป |
| 80–95 Shore A | งานที่ต้องรับแรงบิดสูง |
หากเลือกความแข็งของลูกยางไม่เหมาะสมจะเกิดอะไรขึ้น
หากเลือกลูกยางไม่เหมาะกับลักษณะการใช้งาน อาจเกิดปัญหา เช่น
