Disc Coupling คืออะไร และเหมาะกับการใช้งานแบบไหน

Disc Coupling คืออะไร

Disc Coupling คือคัปปลิ้งประเภท Flexible Coupling ที่ใช้แผ่นโลหะบาง (Disc Plate) เป็นตัวถ่ายทอดแรงบิดระหว่างเพลาสองเพลา

แผ่น Disc จะทำหน้าที่ ยืดหยุ่นเล็กน้อยเพื่อชดเชย Misalignment ของเพลา โดยไม่ต้องใช้ชิ้นส่วนยางหรือวัสดุยืดหยุ่นอื่น ๆ ทำให้ Disc Coupling สามารถส่งกำลังได้อย่างแม่นยำ และเหมาะกับเครื่องจักรที่ต้องการความเที่ยงตรงสูง

การถ่ายทอดแรงบิดของ Disc Coupling จะเกิดขึ้นผ่านแผ่น Disc ที่ถูกยึดด้วยสลักเกลียวระหว่าง Hub ของเพลาทั้งสองด้าน

ดูรายละเอียด ➔

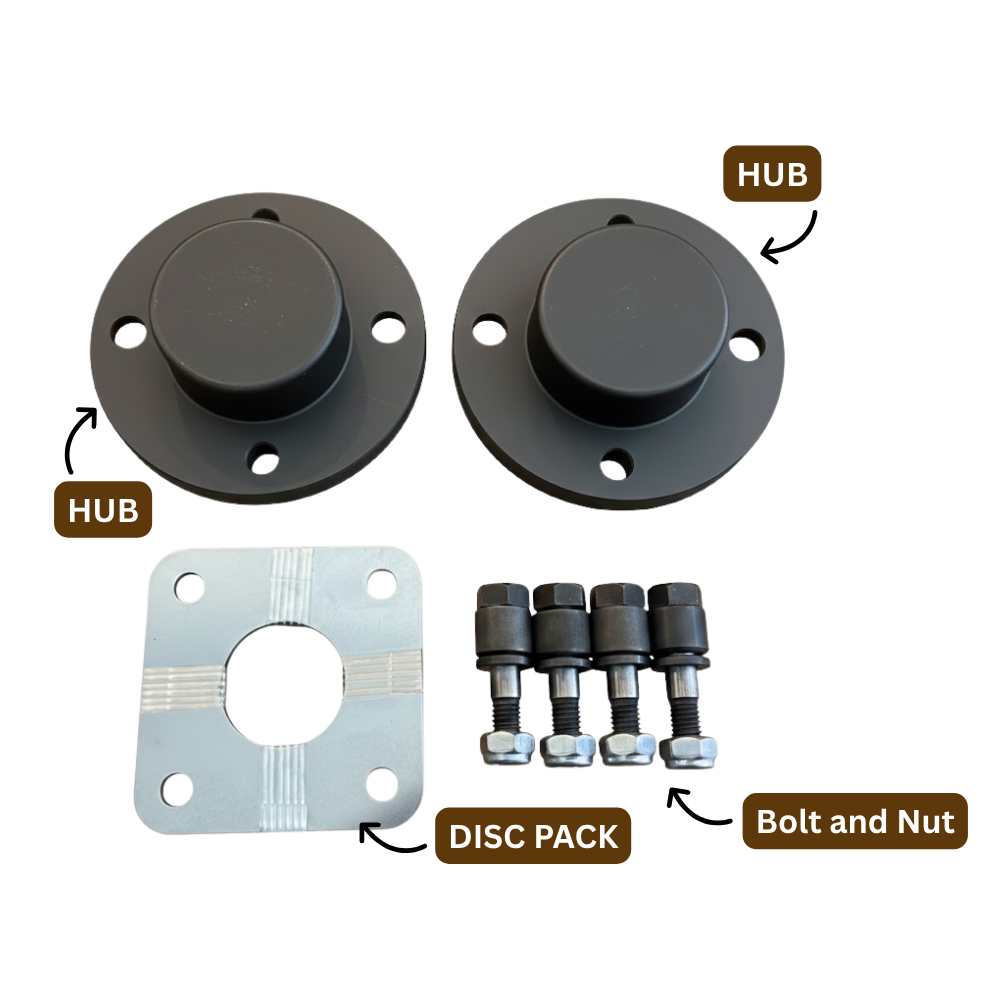

องค์ประกอบของ Disc Coupling

Disc Coupling โดยทั่วไปประกอบด้วยชิ้นส่วนหลักดังนี้

1. Hub

Hub เป็นชิ้นส่วนที่ติดตั้งกับเพลาของเครื่องจักร

ทำหน้าที่เชื่อมต่อคัปปลิ้งกับเพลา

2. Disc Pack (แผ่น Disc)

Disc Pack เป็นชุดแผ่นโลหะบางหลายแผ่นซ้อนกัน

ทำหน้าที่ถ่ายทอดแรงบิดและชดเชย Misalignment ของเพลา

3. Spacer หรือ Center Piece

Spacer เป็นชิ้นส่วนที่อยู่ระหว่าง Disc Pack ใช้ในบางรุ่น

เพื่อเพิ่มระยะห่างระหว่างเพลา และช่วยให้ถอดประกอบได้สะดวก

4. Bolt และ Nut

สลักเกลียวทำหน้าที่เชื่อมต่อ Disc Pack กับ Hub และ Spacer

ประเภทของ Disc Coupling

Disc Coupling สามารถแบ่งออกเป็น 2 ประเภทหลัก ได้แก่

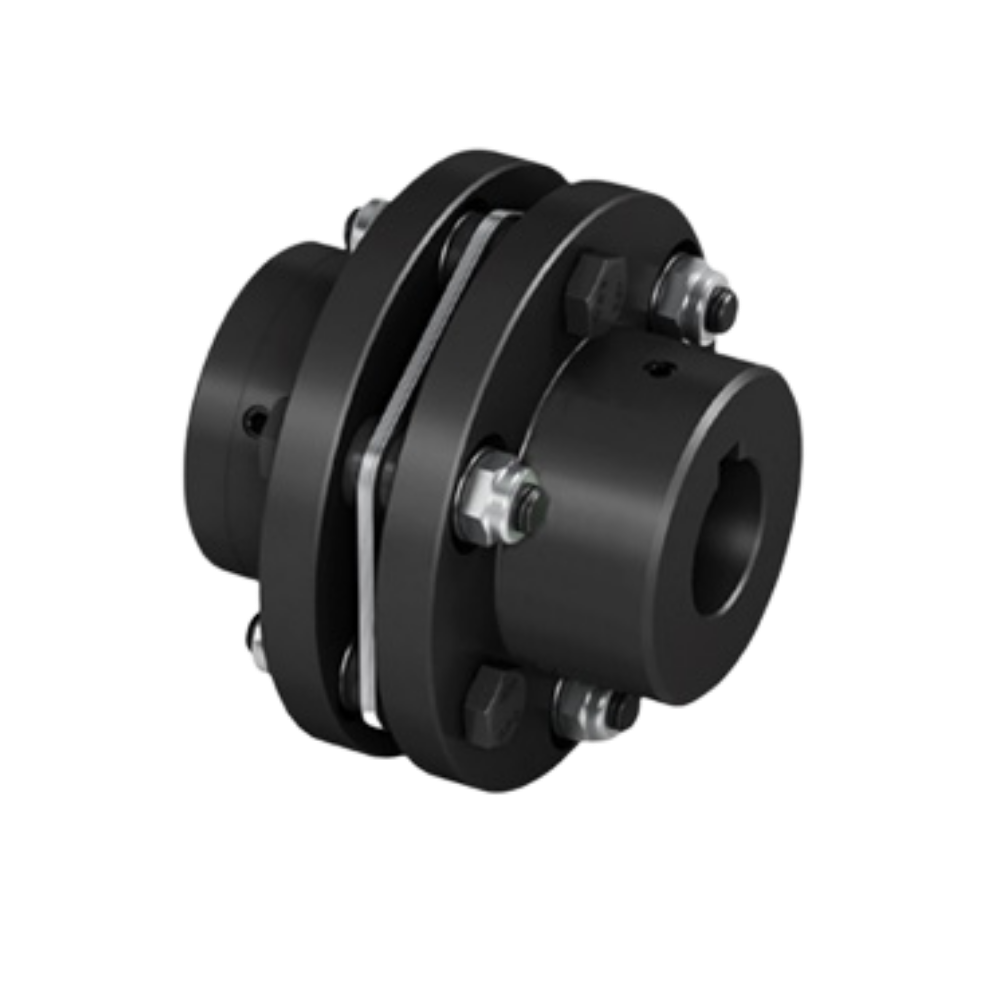

Single Disc Coupling

Single Disc Coupling จะมี Disc Pack เพียงชุดเดียว

ลักษณะเด่น

• โครงสร้างเรียบง่าย
• ขนาดกะทัดรัด
• ใช้พื้นที่ติดตั้งน้อย

ข้อจำกัด

• รองรับ Misalignment ได้น้อยกว่าแบบ Double Disc

การใช้งาน

• เครื่องจักรที่มีการเยื้องศูนย์ของเพลาน้อย
• ระบบส่งกำลังที่มีระยะเพลาสั้น

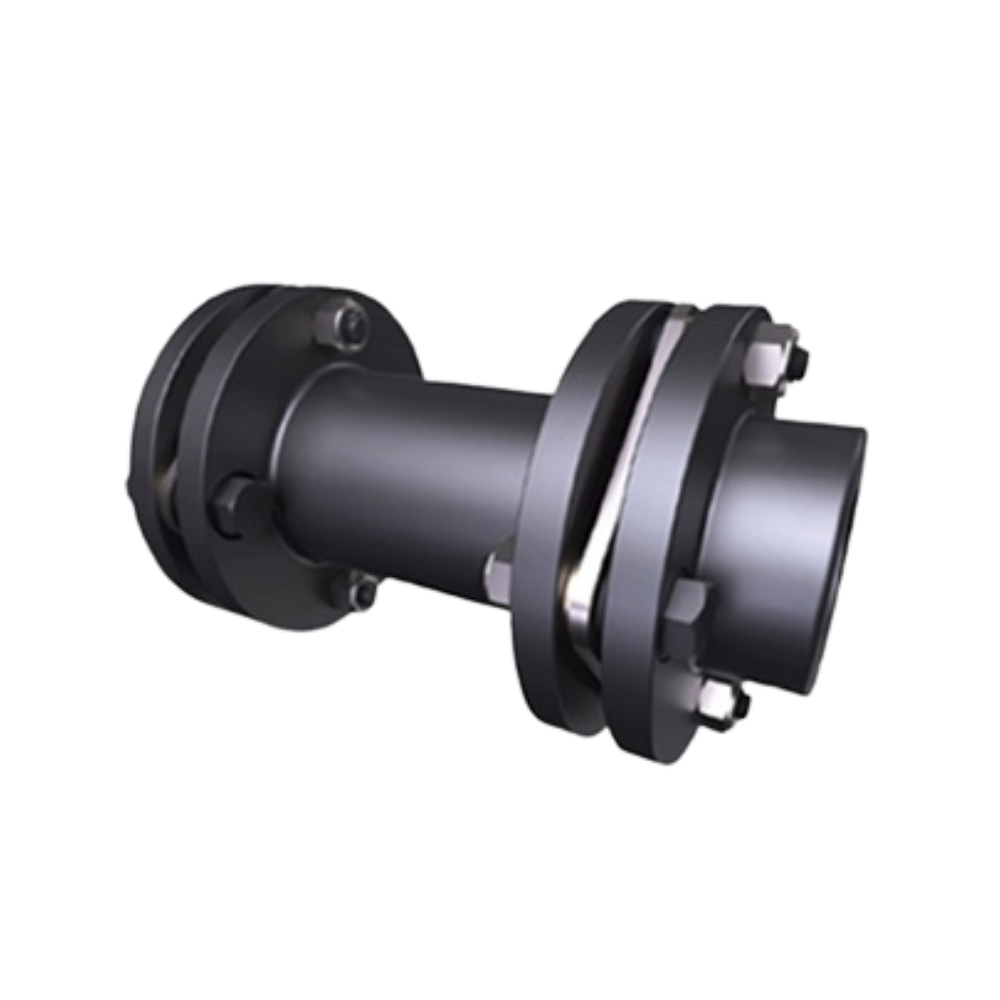

Double Disc Coupling

Double Disc Coupling จะมี Disc Pack สองชุด โดยมี Spacer อยู่ตรงกลาง

ลักษณะเด่น

• รองรับ Misalignment ได้มากกว่า
• ลดแรงที่กระทำต่อแบริ่งของเครื่องจักร
• เหมาะกับระบบที่มีระยะห่างของเพลา

การใช้งาน

• เครื่องจักรอุตสาหกรรม
• ปั๊ม
• คอมเพรสเซอร์
• เครื่องจักรความเร็วสูง

Disc Coupling เหมาะกับการใช้งานแบบไหน

Disc Coupling เหมาะกับงานที่ต้องการ การถ่ายทอดกำลังที่แม่นยำ และมีความเร็วรอบสูง

เนื่องจากไม่มีชิ้นส่วนยางที่อาจเกิดการสึกหรอ

ลักษณะงานที่เหมาะกับ Disc Coupling ได้แก่

• เครื่องจักรความเร็วสูง เช่น servo motor
• ปั๊มอุตสาหกรรม
• คอมเพรสเซอร์
• เครื่องจักรที่ต้องการความแม่นยำของการหมุน CNC machine , Automation

ข้อดีของ Disc Coupling ได้แก่

• สามารถทำงานที่ความเร็วรอบสูงได้
• ไม่ต้องใช้การหล่อลื่น
• ไม่มี Backlash
• มีอายุการใช้งานยาวนาน
• รองรับ Misalignment ได้

ความแม่นยำในการหยุดหมุน (Zero Backlash Performance)

Disc Coupling มีคุณสมบัติสำคัญอย่างหนึ่งคือ Backlash Free หรือ Zero Backlash ซึ่งหมายถึงการถ่ายทอดแรงบิดโดย ไม่มีช่องว่างหรือระยะฟรีระหว่างชิ้นส่วนของคัปปลิ้ง

เนื่องจาก Disc Coupling ใช้ แผ่นโลหะ (Disc Plate) เป็นตัวเชื่อมต่อระหว่างเพลา แรงบิดจะถูกส่งผ่านโดยตรงผ่านแผ่น Disc โดยไม่มีชิ้นส่วนที่เกิดการหลวมเหมือนคัปปลิ้งบางประเภท เช่น คัปปลิ้งที่มีเฟืองหรือชิ้นส่วนยาง

ด้วยโครงสร้างลักษณะนี้ ทำให้ระบบส่งกำลังสามารถ ตอบสนองต่อการเริ่มหมุนหรือหยุดหมุนได้ทันที โดยไม่เกิดการเคลื่อนตัวก่อนถ่ายทอดแรงบิด

ผลต่อความแม่นยำในการหยุดหมุนของเครื่องจักร

เมื่อเครื่องจักรหยุดทำงาน ระบบที่ใช้ Disc Coupling จะสามารถ หยุดหมุนได้อย่างแม่นยำ เนื่องจากไม่มีระยะหลวมในระบบส่งกำลัง จึงไม่เกิดการหมุนต่อเนื่องจากช่องว่างของชิ้นส่วน

ข้อดีที่เกิดขึ้น ได้แก่

• การหยุดหมุนของเพลามีความแม่นยำสูง
• ลดแรงกระแทกในขณะเริ่มต้นหรือหยุดเครื่องจักร
• ลดการสั่นสะเทือนของระบบส่งกำลัง
• เพิ่มความเที่ยงตรงของการควบคุมการหมุน

เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง

ด้วยคุณสมบัติ Zero Backlash ทำให้ Disc Coupling เหมาะกับเครื่องจักรที่ต้องการความแม่นยำในการควบคุมการหมุน เช่น

• ปั๊มความเร็วสูง
• คอมเพรสเซอร์
• เครื่องจักรในอุตสาหกรรมพลังงาน
• เครื่องจักรที่ต้องควบคุมตำแหน่งหรือความเร็วอย่างแม่นยำ

สรุป

Disc Coupling เป็นคัปปลิ้งที่มีคุณสมบัติ Backlash Free ทำให้สามารถถ่ายทอดแรงบิดได้โดยไม่มีระยะหลวมในระบบ ส่งผลให้เครื่องจักรสามารถ เริ่มหมุนและหยุดหมุนได้อย่างแม่นยำ ลดการสั่นสะเทือน และช่วยเพิ่มประสิทธิภาพของระบบส่งกำลังในงานอุตสาหกรรม

คำถามที่พบบ่อยเกี่ยวกับ Disc Coupling (FAQ)

Q : Disc Coupling คืออะไร

A : Disc Coupling คือคัปปลิ้งประเภท Flexible Coupling ที่ใช้แผ่นโลหะบาง (Disc Plate) เป็นตัวถ่ายทอดแรงบิดระหว่างเพลาสองเพลา โดยสามารถชดเชย Misalignment ได้โดยไม่ต้องใช้ชิ้นส่วนยาง

Q : Disc Coupling แตกต่างจาก Coupling ประเภทอื่นอย่างไร

A : Disc Coupling ไม่มีชิ้นส่วนยางหรือเฟืองในการส่งกำลัง จึงสามารถถ่ายทอดแรงบิดได้อย่างแม่นยำ และมีคุณสมบัติ Zero Backlash

Q : Single Disc Coupling กับ Double Disc Coupling ต่างกันอย่างไร

A : Single Disc Coupling มี Disc Pack เพียงชุดเดียว ส่วน Double Disc Coupling มี Disc Pack สองชุดและ Spacer อยู่ตรงกลาง ทำให้รองรับ Misalignment ได้มากกว่า

Q : Disc Coupling สามารถชดเชย Misalignment ได้หรือไม่

A : Disc Coupling สามารถชดเชย Misalignment ได้ทั้งแบบ Angular, Parallel และ Axial แต่ต้องอยู่ภายในค่าที่ผู้ผลิตกำหนด

Q : Disc Coupling ต้องใช้การหล่อลื่นหรือไม่

A : โดยทั่วไป Disc Coupling ไม่ต้องใช้การหล่อลื่น เนื่องจากไม่มีชิ้นส่วนที่เสียดสีกันโดยตรง

Q : Disc Coupling เหมาะกับการใช้งานแบบไหน

A : Disc Coupling เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง ความเร็วรอบสูง และการบำรุงรักษาน้อย เช่น ปั๊ม คอมเพรสเซอร์ และเครื่องจักรในอุตสาหกรรมพลังงาน

Q : Zero Backlash ของ Disc Coupling คืออะไร

A : Zero Backlash หมายถึงการถ่ายทอดแรงบิดโดยไม่มีช่องว่างหรือระยะหลวมระหว่างชิ้นส่วน ทำให้ระบบสามารถตอบสนองต่อการหมุนหรือหยุดหมุนได้อย่างแม่นยำ

Q : Disc Coupling สามารถรับความเร็วรอบสูงได้หรือไม่

A : Disc Coupling เหมาะกับการใช้งานที่มีความเร็วรอบสูง เนื่องจากมีโครงสร้างที่สมดุลและไม่มีชิ้นส่วนที่เกิดการสึกหรอจากการเสียดสี

Q : ควรพิจารณาอะไรบ้างในการเลือก Disc Coupling

A : ปัจจัยที่ควรพิจารณา ได้แก่

• Torque ที่ต้องรับ
• ความเร็วรอบ (RPM)
• ขนาดเพลา
• Misalignment ที่เกิดขึ้น

Q : การดูแลรักษา Disc Coupling ควรทำอย่างไร

A : ควรตรวจสอบเป็นระยะ เช่น

• ความแน่นของสลักเกลียว
• การสึกหรอของ Disc Plate
• การเยื้องศูนย์ของเพลา
• การสั่นสะเทือนของเครื่องจักร
