คัปปลิ้ง (Coupling) คืออะไร และทำหน้าที่อย่างไร

คัปปลิ้ง (Coupling) คืออุปกรณ์ในระบบส่งกำลังที่ใช้สำหรับ เชื่อมต่อเพลาสองเพลาเข้าด้วยกัน เพื่อถ่ายทอดกำลังและแรงบิดจากต้นกำลังไปยังเครื่องจักร

โดยทั่วไปคัปปลิ้งมักใช้เชื่อมต่อระหว่าง

• มอเตอร์ไฟฟ้า กับ เกียร์บ็อกซ์
• เกียร์บ็อกซ์ กับ เครื่องจักร
• มอเตอร์ กับ ปั๊ม
• มอเตอร์ กับ Conveyor

หน้าที่หลักของคัปปลิ้ง ได้แก่

1. ถ่ายทอดกำลังและแรงบิด

คัปปลิ้งทำหน้าที่ส่งแรงหมุนจากต้นกำลังไปยังเครื่องจักร

2. ลดผลกระทบจากการเยื้องศูนย์ของเพลา (Misalignment)

ในงานจริง เพลาของเครื่องจักรอาจไม่ได้อยู่ในแนวเดียวกัน 100% คัปปลิ้งช่วยชดเชยการเยื้องศูนย์นี้ได้

3. ลดแรงกระแทกและการสั่นสะเทือน

คัปปลิ้งบางประเภทมีวัสดุยางหรือยืดหยุ่นที่ช่วยดูดซับแรงกระแทก

4. ป้องกันความเสียหายของระบบส่งกำลัง

ช่วยลดโหลดกระแทกที่อาจส่งผลต่อมอเตอร์ เกียร์ หรือเครื่องจักร

ด้วยเหตุนี้ คัปปลิ้งจึงเป็นอุปกรณ์สำคัญในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม

บริษัท เดอะ วินเนอร์ พาร์ท แอนด์ เซอร์วิส ผู้นำเข้าและจำหน่ายคัปปลิ้งหลากหลายประเภท บริการให้คำปรึกษา เพื่อช่วยเลือกคัปปลิ้งไปใช้งานได้อย่างเหมาะสม สินค้าผลิตด้วยมาตรฐานสูงมอบความมั่นใจในทุกการใช้งาน มีสต็อคพร้อมสินค้า พร้อมจัดส่งให้ลูกค้าอย่างรวดเร็วทันใจ

ดูรายละเอียด ➔

ประเภทของคัปปลิ้ง

คัปปลิ้งสามารถแบ่งออกเป็นหลายประเภท โดยแต่ละประเภทมีโครงสร้างและคุณสมบัติที่แตกต่างกัน เพื่อให้เหมาะกับลักษณะการใช้งานของเครื่องจักร

โดยทั่วไปสามารถแบ่งคัปปลิ้งออกเป็น 2 กลุ่มหลัก คือ

• Rigid Coupling
• Flexible Coupling

Rigid Coupling

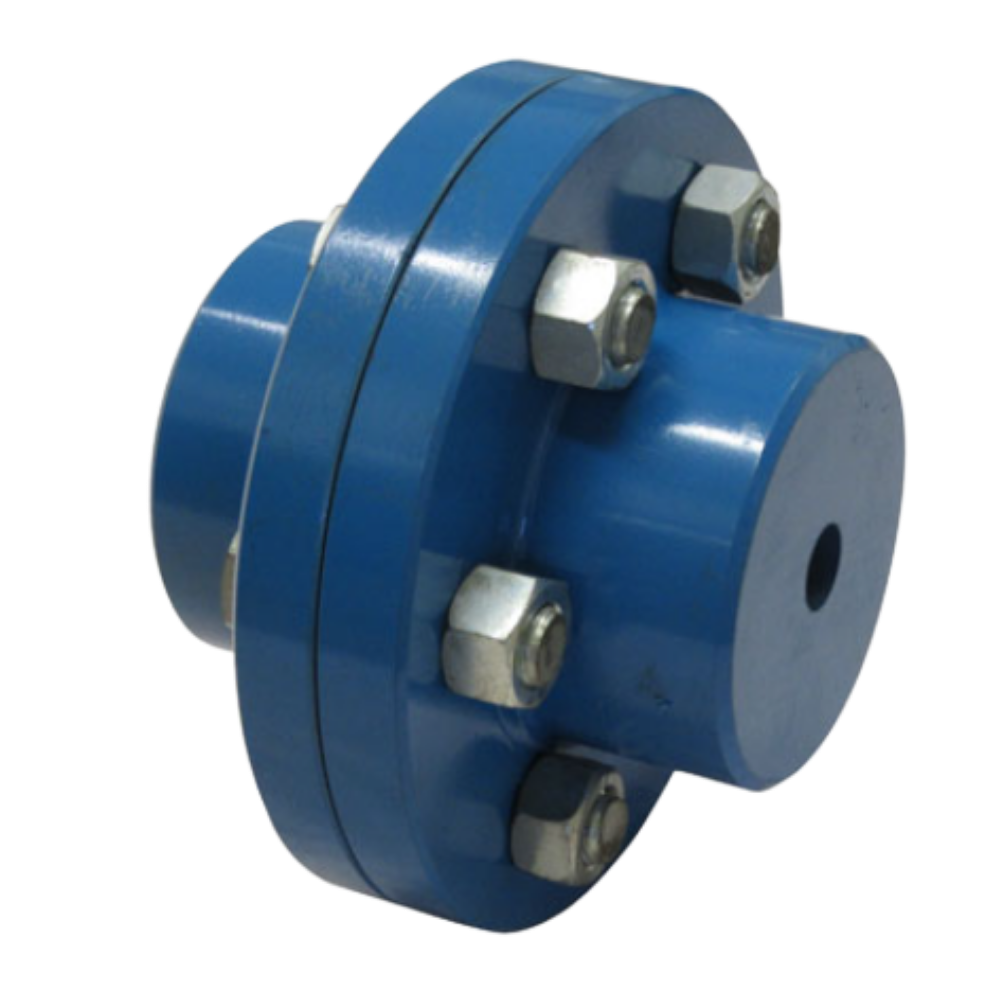

Rigid Coupling เป็นคัปปลิ้งที่มีโครงสร้างแข็ง ไม่สามารถยืดหยุ่นได้

ลักษณะเด่น

• โครงสร้างแข็งแรง
• ส่งกำลังได้ตรง
• เหมาะกับเพลาที่อยู่ในแนวเดียวกัน

ข้อจำกัด

• ไม่สามารถชดเชย Misalignment ได้มาก

การใช้งาน

• เครื่องจักรที่ต้องการความแม่นยำของแนวเพลา

Flexible Coupling

Flexible Coupling เป็นคัปปลิ้งที่สามารถ
ยืดหยุ่นและชดเชยการเยื้องศูนย์ของเพลา ได้

ข้อดี

• ลดแรงกระแทก
• ลดการสั่นสะเทือน
• ชดเชย Misalignment ได้

Flexible Coupling เป็นประเภทที่ใช้กันมากในงานอุตสาหกรรม

ตัวอย่าง Flexible Coupling ที่ใช้ในงานอุตสาหกรรม

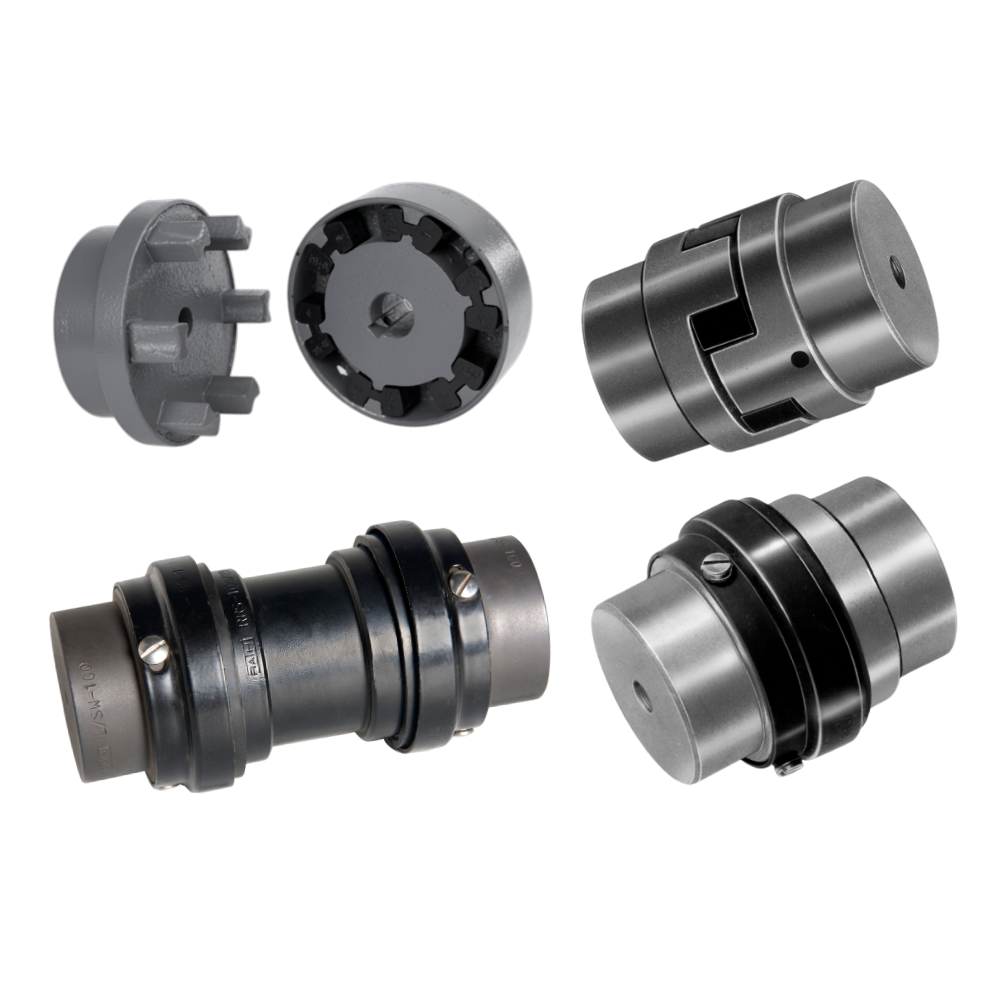

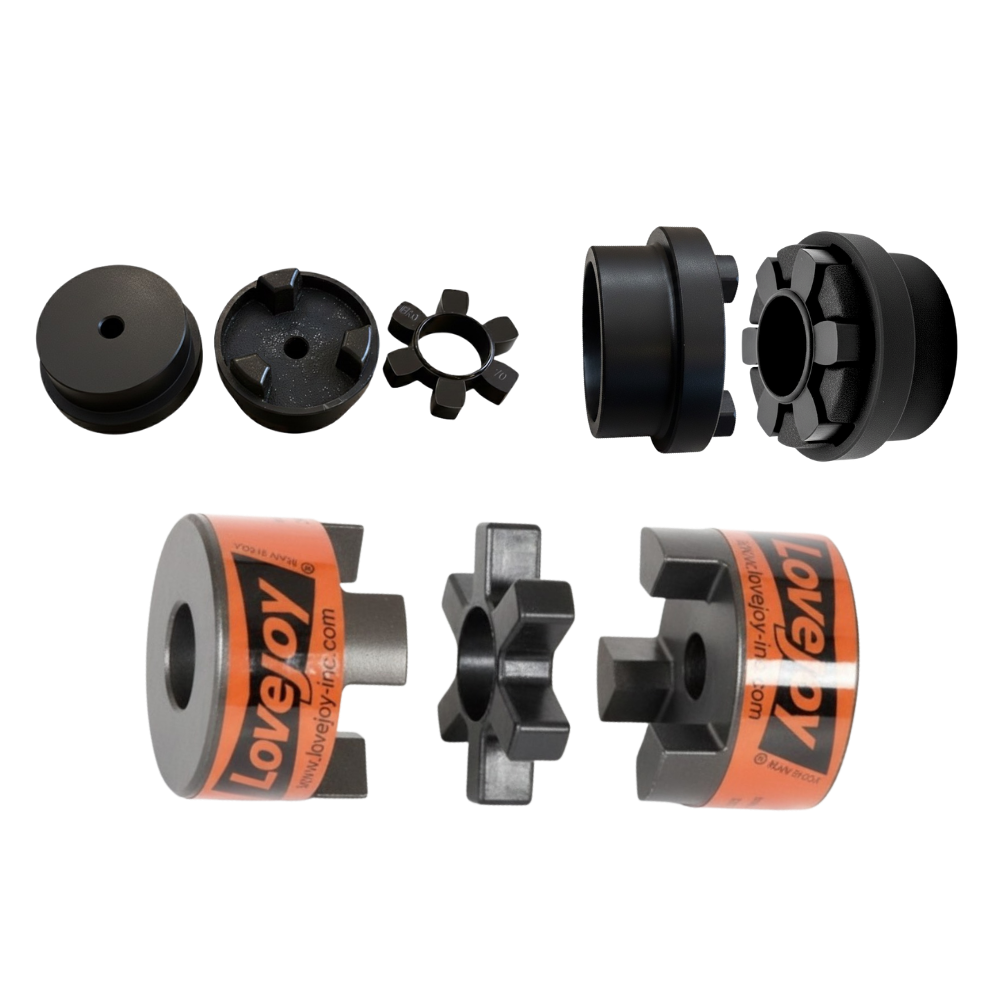

Jaw Coupling

Jaw Coupling ใช้ชิ้นส่วนยางหรือโพลียูรีเทนเป็นตัวกลาง

ข้อดี

• ลดแรงกระแทกได้ดี
• โครงสร้างเรียบง่าย
• ดูแลรักษาง่าย

นิยมใช้กับ

• มอเตอร์
• ปั๊ม
• เครื่องจักรทั่วไป

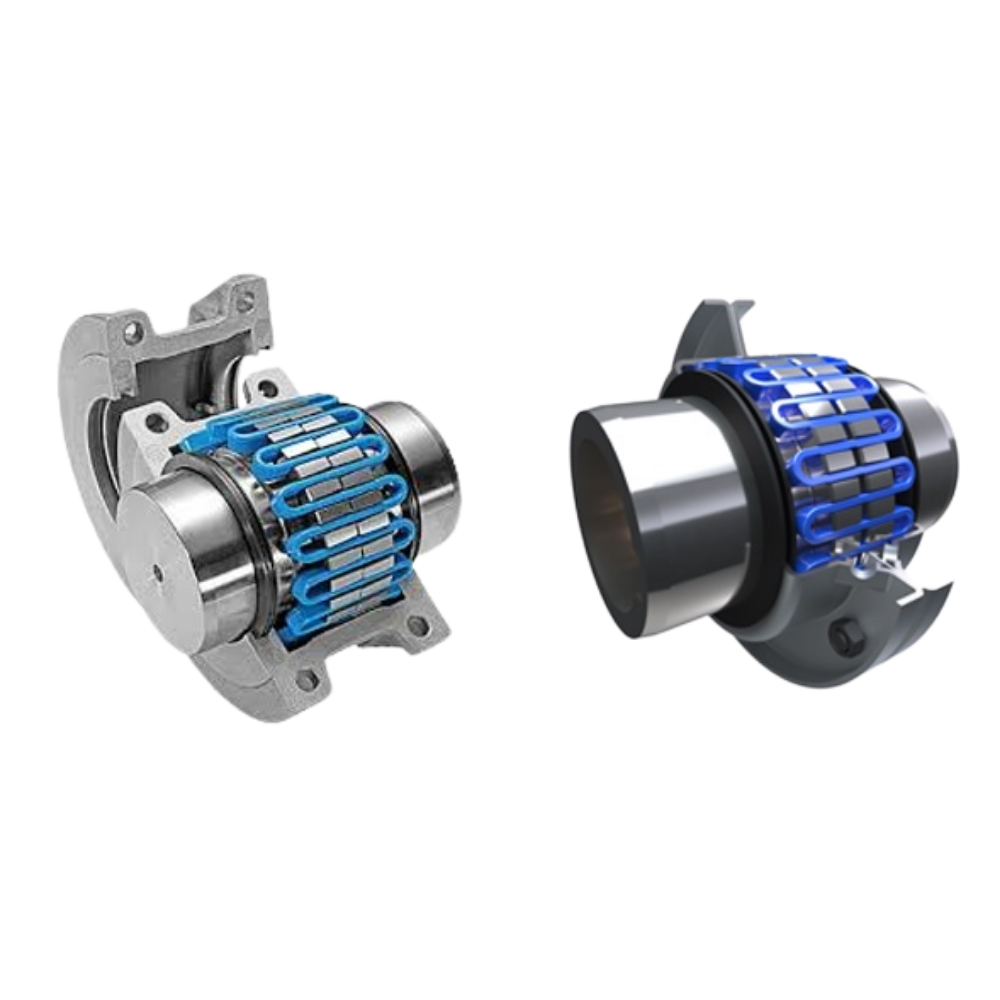

Grid Coupling

Grid Coupling ใช้แผ่นสปริงโลหะในการถ่ายทอดแรงบิด

ลักษณะเด่น

• รองรับแรงบิดสูง
• ดูดซับแรงกระแทกได้ดี
• เหมาะกับงานหนัก

นิยมใช้กับ

• Conveyor
• เครื่องจักรอุตสาหกรรมหนัก

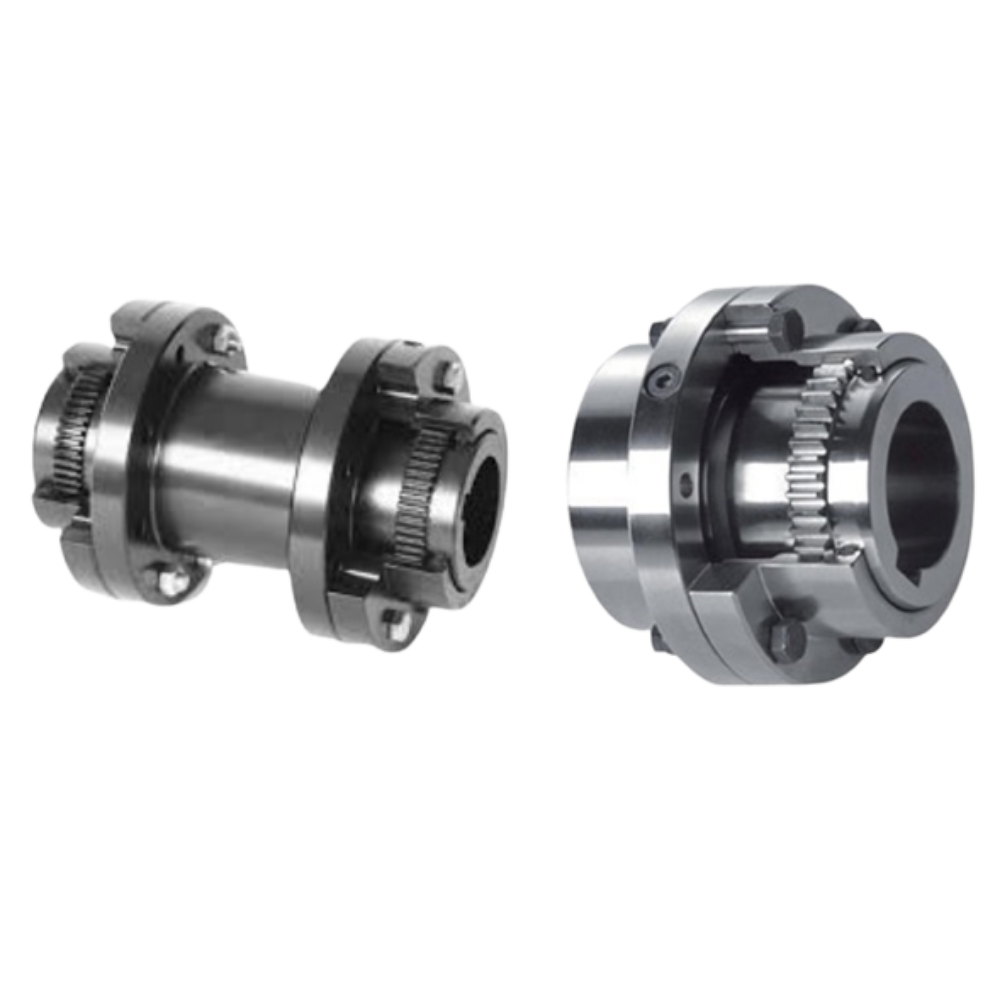

Gear Coupling

Gear Coupling ใช้เฟืองภายในในการส่งกำลัง

ข้อดี

• รับแรงบิดสูงมาก
• เหมาะกับงานอุตสาหกรรมหนัก

เช่น

• โรงงานปูน
• โรงงานเหล็ก
• เครื่องจักรขนาดใหญ่

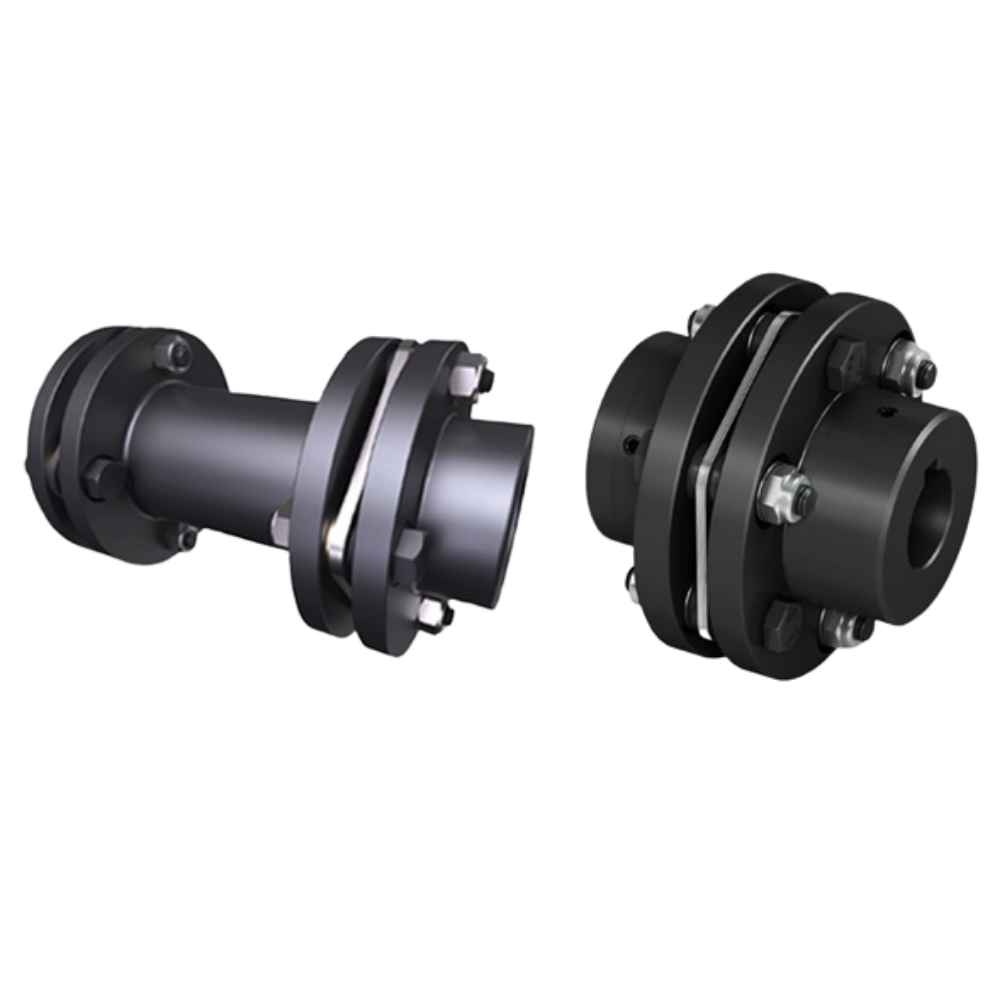

Disc Coupling

Disc Coupling ใช้แผ่นโลหะบาง (Disc) เป็นตัวเชื่อมต่อ

ข้อดี

• ไม่มีชิ้นส่วนยาง
• เหมาะกับความเร็วสูง
• ความแม่นยำสูง

มักใช้กับ

• เครื่องจักรความเร็วสูง
• ปั๊มและคอมเพรสเซอร์

สรุป

คัปปลิ้งเป็นอุปกรณ์สำคัญในระบบส่งกำลังที่ใช้เชื่อมต่อเพลาของเครื่องจักรเพื่อถ่ายทอดกำลังและแรงบิดจากต้นกำลังไปยังอุปกรณ์

คัปปลิ้งสามารถแบ่งออกเป็นสองประเภทหลัก คือ

• Rigid Coupling
• Flexible Coupling

โดย Flexible Coupling เป็นประเภทที่ใช้กันมากในงานอุตสาหกรรม เพราะสามารถชดเชยการเยื้องศูนย์ของเพลา และช่วยลดแรงกระแทกในระบบส่งกำลัง

การเลือกคัปปลิ้งที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพของเครื่องจักร ลดการสึกหรอ และยืดอายุการใช้งานของระบบส่งกำลัง

Misalignment คืออะไร

Misalignment คือภาวะที่ แนวของเพลาสองเพลาไม่ตรงกัน ในระบบส่งกำลัง เช่น ระหว่างมอเตอร์กับเกียร์บ็อกซ์ หรือระหว่างเกียร์บ็อกซ์กับเครื่องจักร

ในการติดตั้งเครื่องจักร แม้ว่าจะมีการจัดแนวเพลาอย่างระมัดระวัง แต่ในความเป็นจริงเพลามักไม่สามารถอยู่ในแนวเดียวกันได้อย่างสมบูรณ์ 100% เนื่องจากปัจจัยหลายอย่าง เช่น

• ความคลาดเคลื่อนในการติดตั้ง
• การยืดตัวจากความร้อน
• การสั่นสะเทือนของเครื่องจักร
• การทรุดตัวของฐานเครื่อง

ดังนั้นจึงต้องใช้อุปกรณ์อย่าง Flexible Coupling เพื่อช่วยชดเชยการเยื้องศูนย์ของเพลา

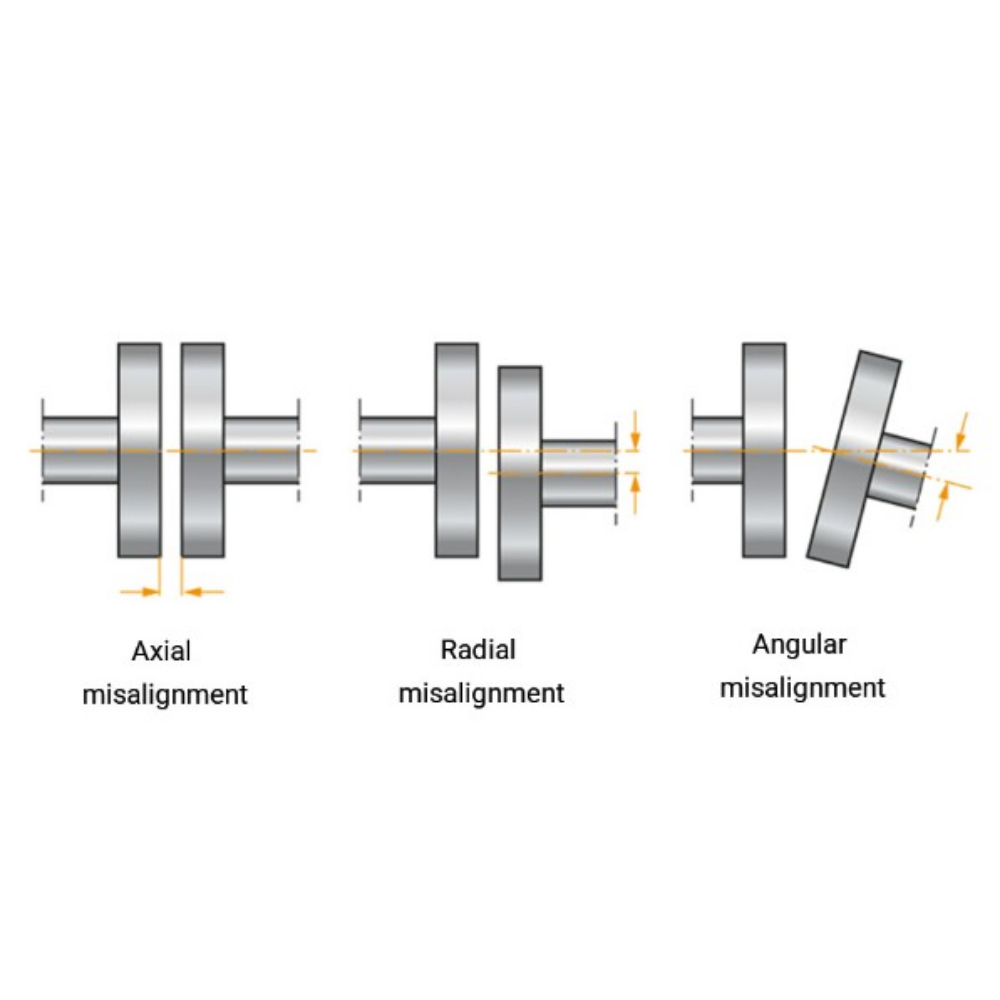

ประเภทของ Misalignment

โดยทั่วไป Misalignment สามารถแบ่งได้เป็น 3 ประเภทหลัก

1. Angular Misalignment

เกิดขึ้นเมื่อแนวของเพลาสองเพลา เอียงทำมุมกัน ลักษณะคือปลายเพลาไม่ได้อยู่ในแนวเดียวกัน ทำให้เกิดมุมระหว่างเพลาทั้งสอง

ผลกระทบ

• เกิดแรงกระทำกับคัปปลิ้ง
• ทำให้แบริ่งสึกหรอเร็ว

2. Radial Misalignment

เกิดขึ้นเมื่อเพลาสองเพลา ขนานกันแต่ไม่อยู่ในแนวศูนย์เดียวกันหรือเรียกอีกอย่างว่า Offset Misalignment

ผลกระทบ

• ทำให้เกิดแรงด้านข้างกับแบริ่ง
• เพิ่มการสั่นสะเทือนของเครื่องจักร

3. Axial Misalignment

เกิดขึ้นเมื่อเพลาสองเพลา มีการเคลื่อนที่ตามแนวแกน เช่น การขยายตัวของเพลาจากความร้อนระหว่างการทำงาน

ผลกระทบ

• เกิดแรงดันต่อคัปปลิ้ง
• อาจทำให้ซีลหรือแบริ่งเสียหาย

ผลกระทบของ Misalignment

หาก Misalignment มีค่ามากเกินกว่าที่คัปปลิ้งรองรับได้ อาจทำให้เกิดปัญหา เช่น

• การสั่นสะเทือนของเครื่องจักร
• แบริ่งสึกหรอเร็ว
• คัปปลิ้งเสียหาย
• เกียร์บ็อกซ์หรือมอเตอร์มีอายุการใช้งานสั้นลง

ดังนั้นการจัดแนวเพลาให้ถูกต้องและเลือกคัปปลิ้งที่เหมาะสมจึงมีความสำคัญอย่างมาก

สรุป

Misalignment คือการที่แนวของเพลาสองเพลาไม่ตรงกัน
ซึ่งสามารถเกิดขึ้นได้จากหลายปัจจัยในการติดตั้งหรือการทำงานของเครื่องจักร

Misalignment แบ่งได้เป็น 3 ประเภทหลัก ได้แก่

• Angular Misalignment
• Radial Misalignment
• Axial Misalignment

การเลือกคัปปลิ้งที่สามารถชดเชย Misalignment ได้ จะช่วยลดการสั่นสะเทือนของระบบ และช่วยยืดอายุการใช้งานของเครื่องจักร

การติดตั้งคัปปลิ้งจำเป็นต้องทำ Alignment หรือไม่

การติดตั้งคัปปลิ้งในระบบส่งกำลัง เช่น ระหว่าง มอเตอร์กับเกียร์บ็อกซ์ หรือมอเตอร์กับปั๊ม จำเป็นต้องทำการ Alignment หรือการจัดแนวเพลา เพื่อให้เพลาทั้งสองอยู่ในแนวเดียวกันมากที่สุด

แม้ว่าคัปปลิ้งประเภท Flexible Coupling จะสามารถชดเชยการเยื้องศูนย์ของเพลาได้ แต่การชดเชยนี้มีขีดจำกัด หากการเยื้องศูนย์มากเกินไป อาจทำให้เกิดปัญหากับเครื่องจักรได้

ทำไมต้องทำ Alignment

การจัดแนวเพลาที่ถูกต้องจะช่วยให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ และช่วยลดปัญหาที่อาจเกิดขึ้นกับเครื่องจักร เช่น

• ลดการสั่นสะเทือนของเครื่องจักร
• ลดการสึกหรอของแบริ่ง
• ลดการเสียหายของคัปปลิ้ง
• เพิ่มอายุการใช้งานของมอเตอร์และเกียร์บ็อกซ์
• ลดการสูญเสียพลังงานในระบบส่งกำลัง

หากไม่ทำ Alignment จะเกิดอะไรขึ้น

หากเพลามี Misalignment มากเกินไป อาจทำให้เกิดปัญหา เช่น

• คัปปลิ้งเสียหายเร็ว
• แบริ่งของมอเตอร์หรือเกียร์เสียหาย
• เครื่องจักรเกิดการสั่นสะเทือน
• เกิดเสียงผิดปกติในระบบส่งกำลัง
• อายุการใช้งานของเครื่องจักรสั้นลง

คัปปลิ้งช่วยแก้ Misalignment ได้หรือไม่

Flexible Coupling ถูกออกแบบมาเพื่อ ชดเชย Misalignment เล็กน้อย ที่เกิดขึ้นจากการติดตั้งหรือจากการทำงานของเครื่องจักร เช่น

• การขยายตัวจากความร้อน
• การสั่นสะเทือนของเครื่องจักร
• การเคลื่อนตัวของฐานเครื่อง

แต่คัปปลิ้ง ไม่ได้ออกแบบมาเพื่อแก้ปัญหา Alignment ที่ผิดมากตั้งแต่ต้น

ดังนั้น การทำ Alignment ให้ถูกต้องตั้งแต่เริ่มติดตั้งจึงเป็นสิ่งสำคัญ

สรุป

การติดตั้งคัปปลิ้งควรทำ Alignment ของเพลาให้ถูกต้อง

เพื่อให้เครื่องจักรทำงานได้อย่างราบรื่นและลดความเสียหายของระบบส่งกำลัง

แม้ว่า Flexible Coupling จะสามารถชดเชยการเยื้องศูนย์ได้ แต่ควรใช้เพื่อรองรับ Misalignment เล็กน้อยเท่านั้น ไม่ใช่เพื่อทดแทนการจัดแนวเพลา

วิธีการทำ Shaft Alignment ของคัปปลิ้ง

Shaft Alignment คือกระบวนการปรับตำแหน่งของเพลาสองเพลา เช่น เพลามอเตอร์และเพลาเครื่องจักร ให้มีแนวตรงกันมากที่สุด เพื่อลด Misalignment และทำให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ

การทำ Alignment ที่ถูกต้องจะช่วยลดการสั่นสะเทือนของเครื่องจักร ลดการสึกหรอของแบริ่ง และช่วยยืดอายุการใช้งานของคัปปลิ้ง มอเตอร์ และเกียร์บ็อกซ์

โดยทั่วไปวิธีการทำ Alignment มีอยู่หลายวิธี ดังนี้

วิธีการทำ Alignment ที่ใช้ในงานอุตสาหกรรม

1. Straight Edge Alignment

เป็นวิธีพื้นฐานที่ใช้ไม้บรรทัดหรือเหล็กตรงวางบนผิวของคัปปลิ้งเพื่อเช็คแนวเพลา

ข้อดี

• ทำได้ง่าย
• ไม่ต้องใช้อุปกรณ์พิเศษ

ข้อจำกัด

• ความแม่นยำต่ำ
• เหมาะกับเครื่องจักรขนาดเล็ก

2. Dial Gauge Alignment

เป็นวิธีที่นิยมใช้ในโรงงาน โดยใช้ Dial Indicator วัดการเยื้องศูนย์ของเพลา

ข้อดี

• ความแม่นยำสูง
• ใช้ได้กับเครื่องจักรอุตสาหกรรม

ข้อจำกัด

• ต้องใช้ทักษะในการติดตั้งและอ่านค่า

3. Laser Alignment

เป็นวิธีที่ทันสมัยที่สุด โดยใช้เครื่อง Laser Alignment Tool

ข้อดี

• ความแม่นยำสูงมาก
• วัดค่าได้รวดเร็ว
• สามารถแสดงค่าการเยื้องศูนย์แบบ Real-time

ข้อจำกัด

• อุปกรณ์มีราคาสูง

ค่า Misalignment ที่คัปปลิ้งสามารถรองรับได้

คัปปลิ้งแต่ละประเภทสามารถชดเชยการเยื้องศูนย์ได้ไม่เท่ากัน ดังนั้นควรตรวจสอบค่าที่ผู้ผลิตกำหนด

ตัวอย่างค่าโดยประมาณ

หมายเหตุ: ค่าที่แท้จริงควรอ้างอิงจากคู่มือของผู้ผลิตคัปปลิ้ง

ขั้นตอนพื้นฐานในการทำ Shaft Alignment

1. ตรวจสอบฐานเครื่องให้แข็งแรงและได้ระดับ
2. ติดตั้งคัปปลิ้งและขันน็อตให้เรียบร้อย
3. ใช้เครื่องมือวัด Misalignment
4. ปรับตำแหน่งของมอเตอร์หรือเครื่องจักร
5. ตรวจสอบค่า Alignment จนอยู่ในค่าที่กำหนด

สรุป

การทำ Shaft Alignment เป็นขั้นตอนสำคัญในการติดตั้งคัปปลิ้ง เพื่อให้เพลาของเครื่องจักรอยู่ในแนวเดียวกันมากที่สุด

การจัดแนวเพลาที่ถูกต้องจะช่วย

• ลดการสั่นสะเทือนของเครื่องจักร
• ลดการสึกหรอของแบริ่ง
• ลดความเสียหายของคัปปลิ้ง
• เพิ่มอายุการใช้งานของเครื่องจักร

ดังนั้น แม้ว่าคัปปลิ้งจะสามารถชดเชย Misalignment ได้ แต่การทำ Alignment ให้ถูกต้องตั้งแต่เริ่มต้นยังคงเป็นสิ่งจำเป็น

วิธีคำนวณ Torque เพื่อเลือกคัปปลิ้ง (Coupling)

ในการเลือกคัปปลิ้งสำหรับระบบส่งกำลัง สิ่งสำคัญที่สุดอย่างหนึ่งคือ ค่าแรงบิด (Torque) ที่คัปปลิ้งต้องรับได้

หากเลือกคัปปลิ้งที่มีค่า Torque ต่ำเกินไป อาจทำให้คัปปลิ้งเสียหายระหว่างการใช้งาน เช่น

• คัปปลิ้งแตก
• ชิ้นส่วนยางเสียหาย
• เครื่องจักรหยุดทำงาน

ดังนั้นก่อนเลือกคัปปลิ้ง ควรคำนวณ Torque ที่ใช้งานจริง ก่อน

สูตรคำนวณ Torque

สูตรพื้นฐานที่ใช้ในงานอุตสาหกรรมคือ

สูตรนี้ใช้คำนวณแรงบิดของเพลาในระบบส่งกำลัง

ตัวอย่างการคำนวณ

สมมติว่า มอเตอร์ขนาด 7.5 kW

ความเร็วรอบ 1450 rpm

แทนค่าในสูตร

ดังนั้นแรงบิดของระบบประมาณ 49 Nm

การนำ Service Factor มาพิจารณา

ในการเลือกคัปปลิ้งจริง ควรนำค่า Torque ที่คำนวณได้ คูณด้วย Service Factor

Service Factor คือค่าที่ใช้เผื่อสภาวะการทำงาน เช่น

• โหลดกระแทก
• การสตาร์ทบ่อย
• การทำงานต่อเนื่อง

ตัวอย่าง

ถ้าใช้ Service Factor = 1.5

ดังนั้นควรเลือกคัปปลิ้งที่มี Torque Rating มากกว่า 74 Nm

ปัจจัยที่ควรพิจารณาในการเลือก Coupling

นอกจากค่า Torque แล้ว ควรพิจารณาปัจจัยอื่นร่วมด้วย เช่น

• ขนาดเพลา (Shaft diameter)
• ความเร็วรอบของระบบ
• ประเภทของโหลด
• Misalignment ที่เกิดขึ้น
• สภาพแวดล้อมในการใช้งาน

การเลือกคัปปลิ้งที่เหมาะสมจะช่วยให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ และช่วยยืดอายุการใช้งานของเครื่องจักร

สรุป

การเลือกคัปปลิ้งควรเริ่มจากการคำนวณ Torque ของระบบ ก่อน จากนั้นจึงนำไปคูณ Service Factor เพื่อหาค่าแรงบิดที่เหมาะสมสำหรับเลือกขนาดคัปปลิ้ง

วิธีนี้ช่วยให้สามารถเลือกคัปปลิ้งที่รองรับโหลดได้อย่างปลอดภัย และลดความเสียหายของระบบส่งกำลังในระยะยาว

คำถามที่พบบ่อยเกี่ยวกับคัปปลิ้ง (Coupling FAQ)

Q : คัปปลิ้งคืออะไร

A : คัปปลิ้ง (Coupling) คืออุปกรณ์ในระบบส่งกำลังที่ใช้เชื่อมต่อเพลาสองเพลาเข้าด้วยกัน เพื่อถ่ายทอดกำลังและแรงบิดจากต้นกำลัง เช่น มอเตอร์ ไปยังเครื่องจักร

Q : คัปปลิ้งทำหน้าที่อะไร

A : หน้าที่หลักของคัปปลิ้งคือถ่ายทอดกำลัง ช่วยชดเชยการเยื้องศูนย์ของเพลา ลดแรงกระแทก และลดการสั่นสะเทือนในระบบส่งกำลัง

Q : คัปปลิ้งมีกี่ประเภท

A : โดยทั่วไปสามารถแบ่งคัปปลิ้งออกเป็นสองประเภทหลัก คือ

• Rigid Coupling (คัปปลิ้งแข็ง)
• Flexible Coupling (คัปปลิ้งยืดหยุ่น)

Q : Flexible Coupling คืออะไร

A : Flexible Coupling คือคัปปลิ้งที่สามารถยืดหยุ่นและชดเชยการเยื้องศูนย์ของเพลาได้ เช่น Jaw Coupling, Gear Coupling, Grid Coupling และ Disc Coupling

Q : Misalignment คืออะไร

A : Misalignment คือภาวะที่แนวของเพลาสองเพลาไม่ตรงกัน ซึ่งอาจเกิดจากการติดตั้งที่คลาดเคลื่อน การสั่นสะเทือน หรือการขยายตัวของเครื่องจักรจากความร้อน

Q : Misalignment มีกี่ประเภท

A : Misalignment สามารถแบ่งได้เป็น 3 ประเภทหลัก ได้แก่

• Angular Misalignment
• Parallel Misalignment
• Axial Misalignment

Q : การติดตั้งคัปปลิ้งจำเป็นต้องทำ Alignment หรือไม่

A : จำเป็นต้องทำ Alignment เพื่อให้เพลาทั้งสองอยู่ในแนวเดียวกันมากที่สุด แม้ว่า Flexible Coupling จะสามารถชดเชย Misalignment ได้บางส่วนก็ตาม

Q : หากไม่ทำ Alignment จะเกิดผลอย่างไร

A : อาจทำให้เกิดปัญหา เช่น

• การสั่นสะเทือนของเครื่องจักร
• แบริ่งเสียหายเร็ว
• คัปปลิ้งสึกหรอเร็ว
• อายุการใช้งานของเครื่องจักรลดลง

Q : Jaw Coupling คืออะไร

A : Jaw Coupling เป็นคัปปลิ้งที่ใช้ยางหรือโพลียูรีเทนเป็นตัวกลางในการส่งกำลัง มีข้อดีคือช่วยลดแรง กระแทกและดูแลรักษาง่าย

Q : Gear Coupling มีข้อดีอย่างไร

A : Gear Coupling สามารถรับแรงบิดสูงได้มาก เหมาะกับเครื่องจักรอุตสาหกรรมหนัก เช่น Conveyor ขนาดใหญ่ เครื่องจักรในโรงงานปูน หรือโรงงานเหล็ก

Q : Disc Coupling เหมาะกับงานแบบใด

A : Disc Coupling เหมาะกับงานที่ต้องการความแม่นยำสูง และความเร็วรอบสูง เช่น ปั๊ม คอมเพรสเซอร์ และเครื่องจักรความเร็วสูง

Q : จะเลือกคัปปลิ้งให้เหมาะกับงานได้อย่างไร

A : ควรพิจารณาปัจจัยสำคัญ เช่น

• ค่าแรงบิด (Torque)
• ความเร็วรอบ (RPM)
• ขนาดเพลา
• Misalignment ที่เกิดขึ้น
• สภาพการทำงานของเครื่องจักร

Q : Torque Rating ของคัปปลิ้งคืออะไร

A : Torque Rating คือค่าแรงบิดสูงสุดที่คัปปลิ้งสามารถถ่ายทอดได้อย่างปลอดภัย

Q : คัปปลิ้งช่วยลดแรงสั่นสะเทือนได้หรือไม่

A : Flexible Coupling หลายประเภทสามารถช่วยลดแรงกระแทกและการสั่นสะเทือนได้ ซึ่งช่วยป้องกันความเสียหายของเครื่องจักร

Q : ควรตรวจสอบคัปปลิ้งบ่อยแค่ไหน

A : ควรตรวจสอบเป็นระยะ เช่น

• การสึกหรอของชิ้นส่วน
• การคลายตัวของน็อต
• การสั่นสะเทือนผิดปกติ
• การเยื้องศูนย์ของเพลา

การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานของคัปปลิ้งและเครื่องจักร
