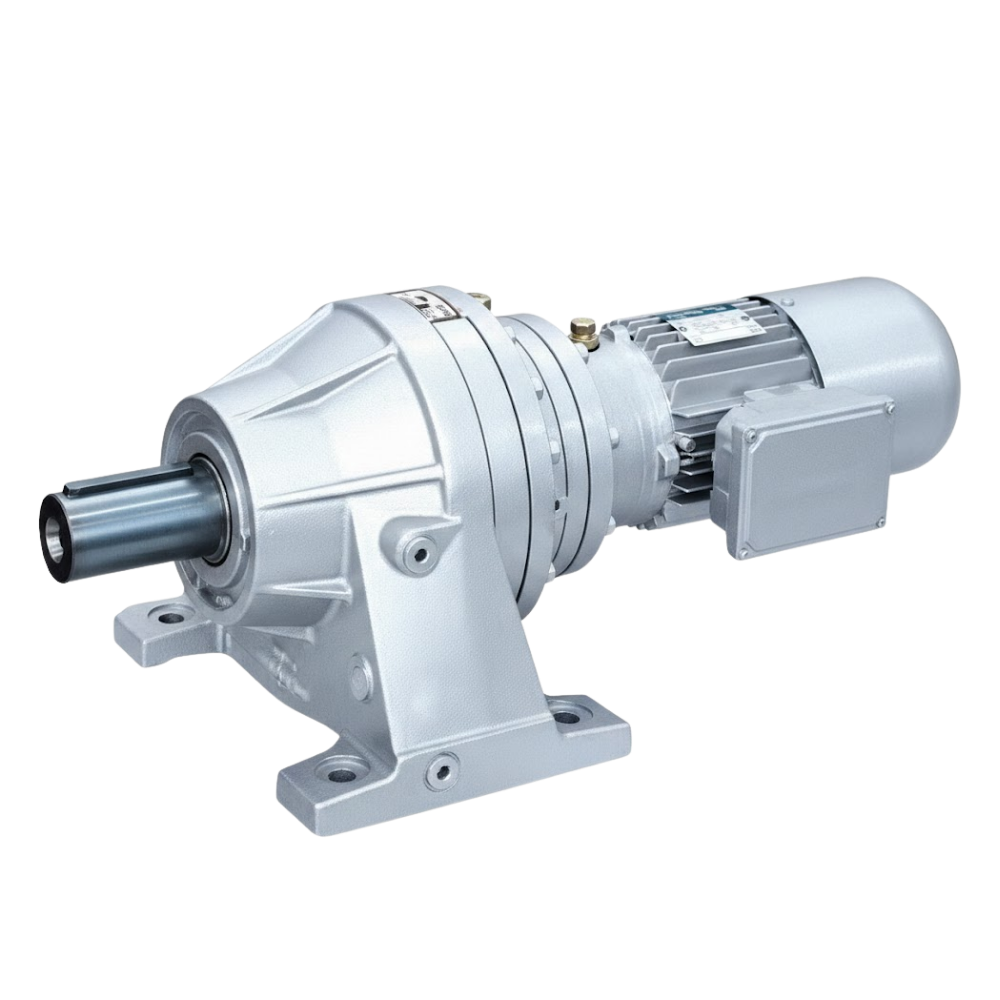

วิธีการเลือกใช้งานมอเตอร์เกียร์

การเลือกมอเตอร์เกียร์ควรพิจารณาปัจจัยหลายประการ เพื่อให้เหมาะสมกับการใช้งานของเครื่องจักร

1. แรงบิดที่ต้องการ (Torque)

แรงบิดเป็นค่าที่สำคัญที่สุดในการเลือกมอเตอร์เกียร์ เพราะต้องเพียงพอสำหรับการขับเคลื่อนเครื่องจักร

2. ความเร็วรอบของเพลา (Output Speed)

ต้องกำหนดความเร็วรอบของเพลาที่ต้องการ เพื่อเลือก อัตราทดเกียร์ (Gear Ratio) ให้เหมาะสม

3. กำลังมอเตอร์ (Motor Power)

กำลังมอเตอร์มักระบุเป็น

• kW
• HP

ควรเลือกให้เหมาะสมกับโหลดของเครื่องจักร

4. ลักษณะของโหลด

โหลดของเครื่องจักรมีหลายประเภท เช่น

• โหลดคงที่
• โหลดกระแทก
• โหลดเริ่มต้นสูง

ซึ่งมีผลต่อการเลือกขนาดของมอเตอร์เกียร์

5. รูปแบบการติดตั้ง

มอเตอร์เกียร์มีหลายรูปแบบ เช่น

• Foot Mount
• Flange Mount
• Shaft Mounted

ควรเลือกให้เหมาะกับโครงสร้างของเครื่องจักร

---

การติดตั้งและการดูแลรักษามอเตอร์เกียร์

การติดตั้งและดูแลรักษามอเตอร์เกียร์อย่างถูกต้องจะช่วยยืดอายุการใช้งานและลดปัญหาการเสียหายของเครื่องจักร

การติดตั้ง

• ติดตั้งบนฐานที่แข็งแรง
• จัดแนวเพลาให้ตรง (ทำอะไลน์เม้นท์เพลา)
• ตรวจสอบการยึดน็อตให้แน่น
• ใช้คัปปลิ้งที่เหมาะสมกับการส่งกำลัง

การดูแลรักษา

ควรตรวจสอบเป็นระยะ เช่น

• ระดับน้ำมันเกียร์ และชั่วโมงที่ต้องเปลี่ยนถ่ายน้ำมันเกียร์
• การรั่วของน้ำมัน
• เสียงและการสั่นสะเทือนของเกียร์
• อุณหภูมิขณะทำงาน

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยลดความเสียหายของเกียร์และเพิ่มอายุการใช้งานของเครื่องจักร

---

อัตราทดเกียร์ (Gear Ratio) คืออะไร

อัตราทดเกียร์ (Gear Ratio) คืออัตราส่วนที่ใช้บอกความสัมพันธ์ระหว่าง ความเร็วรอบของเพลาขาเข้า (Input Speed) และความเร็วรอบของเพลาขาออก (Output Speed) ของชุดเกียร์

หน้าที่หลักของอัตราทดคือ ลดความเร็วรอบของมอเตอร์ และเพิ่มแรงบิด (Torque) เพื่อให้เหมาะสมกับการใช้งานของเครื่องจักร

โดยทั่วไปมอเตอร์ไฟฟ้าจะมีความเร็วรอบสูง เช่น

• 1500 rpm
• 3000 rpm

แต่เครื่องจักรหลายประเภท เช่น Conveyor หรือเครื่องผสม มักต้องการความเร็วต่ำกว่า ดังนั้นจึงต้องใช้ชุดเกียร์เพื่อทดความเร็วลง

---

ตัวอย่าง

หากมอเตอร์มีความเร็ว 1500 rpm และต้องการให้เพลาขาออกหมุนที่ 50 rpm

จะได้อัตราทด 1500 ÷ 50 = 30

ดังนั้นเกียร์ที่เหมาะสมคือ อัตราทด 30:1

---

อัตราทดมีผลต่อแรงบิดอย่างไร

เมื่อความเร็วรอบลดลง แรงบิดจะเพิ่มขึ้นตามอัตราทดของเกียร์
ตัวอย่าง

อัตราทด	ความเร็ว	แรงบิด
10:1	ลดลง 10 เท่า	เพิ่มขึ้นประมาณ 10 เท่า
20:1	ลดลง 20 เท่า	เพิ่มขึ้นประมาณ 20 เท่า
50:1	ลดลง 50 เท่า	เพิ่มขึ้นประมาณ 50 เท่า

ดังนั้นเครื่องจักรที่ต้องการแรงบิดสูง เช่น Conveyor หรือ Mixer จึงมักใช้มอเตอร์เกียร์ที่มีอัตราทดสูง

---

Output Torque เกิดขึ้นได้อย่างไร

เมื่อมอเตอร์ไฟฟ้าหมุน จะส่งกำลังเข้าสู่ชุดเกียร์ เกียร์จะทำหน้าที่

• ลดความเร็วรอบ (Speed Reduction)
• เพิ่มแรงบิด (Torque Increase)

ดังนั้น เมื่อความเร็วรอบลดลง แรงบิดที่เพลาขาออกจะเพิ่มขึ้น

ความสัมพันธ์ระหว่าง Speed และ Torque

โดยทั่วไป

ความเร็วลดลง → แรงบิดเพิ่มขึ้น

ตัวอย่าง

อัตราทดเกียร์	ความเร็วขาออก	Output Torque
10:1	ลดลง 10 เท่า	เพิ่มขึ้นประมาณ 10 เท่า
20:1	ลดลง 20 เท่า	เพิ่มขึ้นประมาณ 20 เท่า
50:1	ลดลง 50 เท่า	เพิ่มขึ้นประมาณ 50 เท่า

ตัวอย่างการใช้งาน Output Torque

สมมติว่า มอเตอร์มีความเร็ว 1500 rpm

เกียร์มีอัตราทด 30:1

ความเร็วเพลาขาออกจะเหลือ 1500 ÷ 30 = 50 rpm

แต่แรงบิดที่เพลาขาออกจะเพิ่มขึ้นประมาณ 30 เท่า

แรงบิดนี้จะถูกใช้ในการขับเคลื่อนเครื่องจักร เช่น

• Conveyor
• Mixer
• เครื่องยกสินค้า
• เครื่องจักรในสายการผลิต

---

ทำไม Output Torque จึงสำคัญ

การเลือกมอเตอร์เกียร์ต้องพิจารณาค่า Output Torque ให้เหมาะสมกับเครื่องจักร เพราะถ้าแรงบิดไม่เพียงพอ อาจทำให้เกิดปัญหา เช่น

• มอเตอร์ทำงานหนักเกินไป
• เครื่องจักรหมุนไม่ขึ้น
• เกียร์เสียหาย

ดังนั้น Output Torque จึงเป็นค่าที่สำคัญในการออกแบบและเลือกใช้งานระบบส่งกำลังในงานอุตสาหกรรม

---

Service Factor คืออะไร

Service Factor (SF) คือค่าความเผื่อความสามารถในการรับโหลดของมอเตอร์เกียร์หรือเกียร์บ็อกซ์ เพื่อรองรับสภาวะการทำงานที่หนักกว่าปกติ เช่น โหลดกระแทก การสตาร์ทบ่อย หรือการทำงานต่อเนื่องเป็นเวลานาน

กล่าวง่าย ๆ คือ Service Factor เป็นค่าที่ใช้บอกว่า อุปกรณ์สามารถรับโหลดได้มากกว่าค่าปกติเท่าใด

ตัวอย่าง Service Factor

สมมติว่า เกียร์มี Output Torque เท่ากับ 1000 Nm

ถ้า Service Factor = 1.5

หมายความว่าเกียร์สามารถรับโหลดได้สูงสุดประมาณ 1000 × 1.5 = 1500 Nm

ดังนั้น Service Factor จึงช่วยเพิ่มความปลอดภัยในการใช้งานและลดความเสี่ยงที่เกียร์จะเสียหาย

ทำไมต้องใช้ Service Factor

ในงานอุตสาหกรรม เครื่องจักรมักไม่ได้ทำงานในสภาพที่เรียบตลอดเวลา อาจเกิดสภาวะ เช่น

• โหลดกระแทก (Shock Load)
• การสตาร์ทและหยุดบ่อย
• การทำงานต่อเนื่องเป็นเวลานาน
• โหลดไม่สม่ำเสมอ

Service Factor จึงถูกใช้เป็นค่าความเผื่อเพื่อให้ระบบส่งกำลังสามารถรองรับสภาวะเหล่านี้ได้

ตัวอย่าง Service Factor ตามลักษณะงาน

ประเภทงาน	Service Factor
โหลดเรียบ เช่น พัดลม	1.0 – 1.2
Conveyor ทั่วไป	1.2 – 1.5
Mixer หรือ Crusher	1.5 – 2.0
งานกระแทกหนัก	มากกว่า 2.0

วิธีใช้ Service Factor ในการเลือกมอเตอร์เกียร์

เมื่อทราบแรงบิดที่ต้องใช้กับเครื่องจักรแล้ว ควรคูณด้วย Service Factor เพื่อเลือกขนาดเกียร์ที่เหมาะสม

ตัวอย่าง เครื่องจักรต้องการแรงบิด = 800 Nm

Service Factor = 1.5

แรงบิดที่ควรเลือก 800 × 1.5 = 1200 Nm

ดังนั้นควรเลือกมอเตอร์เกียร์ที่มี Output Torque อย่างน้อย 1200 Nm

สรุป Service Factor คือค่าที่ใช้เผื่อความสามารถในการรับโหลดของมอเตอร์เกียร์หรือเกียร์บ็อกซ์ เพื่อให้ระบบส่งกำลังสามารถรองรับสภาวะการทำงานจริงของเครื่องจักรได้อย่างปลอดภัย

การเลือก Service Factor ที่เหมาะสมจะช่วย

• ลดความเสียหายของเกียร์
• เพิ่มความทนทานของเครื่องจักร
• ยืดอายุการใช้งานของระบบส่งกำลัง

ตารางตัวอย่าง Service Factor ตามประเภทเครื่องจักร

เครื่องจักร	Service Factor
Conveyor	1.0 – 1.2
Screw Conveyor	1.2 – 1.5
Mixer	1.5 – 2.0
Crusher	2.0 ขึ้นไป

---

วิธีคำนวณขนาด Gear Motor สำหรับ Conveyor แบบง่าย ๆ

การเลือกมอเตอร์เกียร์สำหรับ Conveyor ไม่ได้ดูแค่กำลังมอเตอร์อย่างเดียว แต่ควรดูให้ครบทั้ง ความเร็วรอบปลายทาง, แรงบิดที่ต้องใช้, อัตราทดเกียร์ และ Service Factor ด้วย เพราะ Gear Motor ต้องสามารถขับสายพานได้จริงในสภาพใช้งานหน้างาน ไม่ใช่แค่หมุนได้ตอนโหลดเบา ๆ

1) กำหนดความเร็วที่ Conveyor ต้องการ

เริ่มจากดูว่า Conveyor ต้องการให้เพลาขับหมุนกี่รอบต่อนาที หรือถ้าทราบความเร็วสายพานอยู่แล้ว ก็แปลงกลับมาเป็นรอบของเพลาขับก่อน จากนั้นจึงนำไปหาอัตราทดเกียร์ที่เหมาะสม เพราะอัตราทดคือความสัมพันธ์ระหว่างรอบมอเตอร์กับรอบเพลาขาออกของเกียร์

ตัวอย่าง มอเตอร์ 4 Pole ที่ 50 Hz มีรอบประมาณ 1500 rpm

แต่ Conveyor ต้องการรอบเพลาขับเพียง 30 rpm

ดังนั้นอัตราทดโดยประมาณคือ 1500 ÷ 30 = 50:1

จึงควรเริ่มดู Gear Motor แถว ๆ Ratio 50:1 ก่อน

2) คำนวณแรงบิดที่เพลาขับต้องใช้

แรงบิดเป็นค่าที่สำคัญมาก เพราะแม้รอบจะถูกต้อง แต่ถ้าแรงบิดไม่พอ Conveyor ก็จะออกตัวไม่ขึ้นหรือทำงานหนักเกินไป

โดยหลักการพื้นฐาน ความสัมพันธ์ของกำลัง แรงบิด และรอบ สามารถใช้สูตรนี้ได้


ตัวอย่างถ้าเลือกมอเตอร์1.5 kW และหลังเกียร์เหลือความเร็ว 30 rpm

ดังนั้น Output Torque โดยประมาณจะอยู่ที่ 477.5 Nm ก่อนเผื่อ Service Factor และก่อนคิดประสิทธิภาพเกียร์จริง

3) เผื่อ Service Factor

ในงาน Conveyor จริง มักมีโหลดตอนสตาร์ท, โหลดกระแทก, วัสดุสะสม, หรือการทำงานต่อเนื่อง จึงไม่ควรเลือกเกียร์จากค่าแรงบิดพอดีเป๊ะ ควรเผื่อ Service Factor เพิ่มเข้าไปด้วย ผู้ผลิตเกียร์มักใช้แนวคิดนี้ในการเลือกขนาดชุดขับให้เหมาะกับลักษณะงานจริง

ตัวอย่าง ถ้าคำนวณได้ว่า Conveyor ต้องใช้แรงบิด 400 Nm

และกำหนด Service Factor = 1.4

แรงบิดที่ควรเลือก = 400 × 1.4 = 560 Nm

ดังนั้นควรเลือก Gear Motor ที่มี Output Torque ไม่น้อยกว่า 560 Nm

4) ตรวจสอบชนิดเกียร์และรูปแบบติดตั้ง

เมื่อได้รอบและแรงบิดแล้ว ขั้นต่อไปคือเลือกชนิดของเกียร์ให้เหมาะกับหน้างาน เช่น

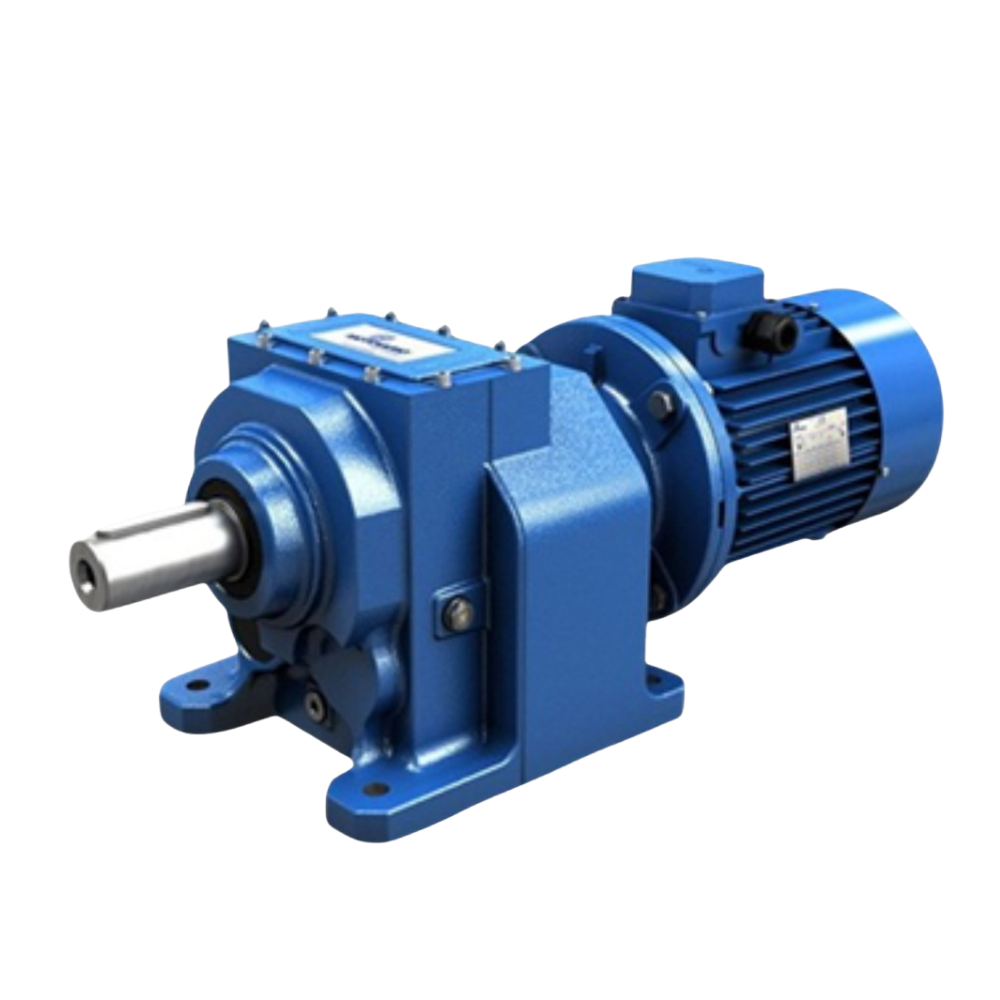

• Helical Gear Motor เหมาะกับงานทั่วไป ประสิทธิภาพดี
• Helical Bevel Gear Motor เหมาะกับงานที่ต้องเปลี่ยนแนวเพลา 90°
• Worm Gear Motor กะทัดรัด ราคาเข้าถึงง่าย แต่ประสิทธิภาพมักต่ำกว่า Helical

จากนั้นค่อยตรวจรูปแบบติดตั้ง เช่น foot mount, flange mount หรือ shaft mount ให้ตรงกับเครื่องจักร

5) เช็กประสิทธิภาพเกียร์และเผื่อกำลังจริง

ในงานจริง กำลังและแรงบิดที่เพลาขาออกจะไม่ได้เท่าค่าทฤษฎีทั้งหมด เพราะมีการสูญเสียในชุดเกียร์ ผู้ผลิตมักระบุให้เผื่อประสิทธิภาพของเกียร์ไว้ในการเลือกขนาด โดยเฉพาะถ้าเป็นงานต่อเนื่องหรือมีโหลดเริ่มต้นสูง

ดังนั้นถ้าคำนวณได้ใกล้ขอบมาก ควรขยับขนาดมอเตอร์หรือขนาดเกียร์ขึ้นอีกระดับหนึ่ง เพื่อให้ใช้งานได้สบายและอายุยาวกว่า

ตัวอย่างสรุปแบบง่าย

สมมติว่า ใช้มอเตอร์ 4 Pole = 1500 rpm

ต้องการรอบ Conveyor = 30 rpm

ต้องการแรงบิดใช้งานจริง = 400 Nm

ใช้ Service Factor = 1.4

คำนวณได้ว่า อัตราทดเกียร์ = 1500 ÷ 30 = 50:1

แรงบิดที่ควรเลือก = 400 × 1.4 = 560 Nm

ดังนั้นควรเลือก Gear Motor ที่มีคุณสมบัติใกล้เคียงนี้

• Ratio ประมาณ 50:1
• Output Torque ไม่น้อยกว่า 560 Nm
• ชนิดเกียร์และรูปแบบติดตั้งเหมาะกับ Conveyor หน้างาน

สรุป

การเลือก Gear Motor สำหรับ Conveyor แบบง่าย ๆ ให้ดู 4 เรื่องหลัก คือ

• รอบที่ต้องการ
• แรงบิดที่ต้องใช้
• Service Factor
• รูปแบบติดตั้ง

ถ้าดูครบทั้ง 4 จุดนี้ จะช่วยให้เลือกมอเตอร์เกียร์ได้แม่นขึ้น และลดปัญหาเกียร์เล็กเกินหรือมอเตอร์ทำงานหนักเกินไปได้มาก

---
