Gear Reducer /มอเตอร์เกียร์ เกียร์ทดรอบ

BONFIGLIOLI – ผู้นำด้านระบบส่งกำลังจากประเทศอิตาลี

BONFIGLIOLI ก่อตั้งขึ้นในปี ค.ศ. 1956 ที่ประเทศอิตาลี และตลอดระยะเวลากว่า 60 ปีที่ผ่านมา เราเป็นผู้เชี่ยวชาญด้านการออกแบบ ผลิต และจัดจำหน่าย
Gearmotors, Drive Systems, Planetary Gearboxes และ Inverters ครอบคลุมการใช้งานในอุตสาหกรรมหลากหลายประเภททั่วโลก

กระบวนการผลิตของ BONFIGLIOLI ครอบคลุมตั้งแต่ การประกอบชิ้นส่วนแบบมาตรฐาน ไปจนถึงงานผลิตตามแบบเฉพาะ (Customized Solutions)

และการผลิตขั้นสูงที่ต้องการความแม่นยำสูง เช่น มอเตอร์ อินเวอร์เตอร์ และเกียร์ทดรอบ ความเป็นเลิศและนวัตกรรม คือหัวใจของทุกขั้นตอน เราพิถีพิถันในทุกรายละเอียด แม้กระทั่งชิ้นส่วนเล็กที่สุด ด้วยมาตรฐานคุณภาพที่สม่ำเสมอ ทำให้ BONFIGLIOLI กลายเป็นแบรนด์ที่ลูกค้าระดับโลกไว้วางใจ และเลือกใช้ซ้ำอย่างต่อเนื่อง

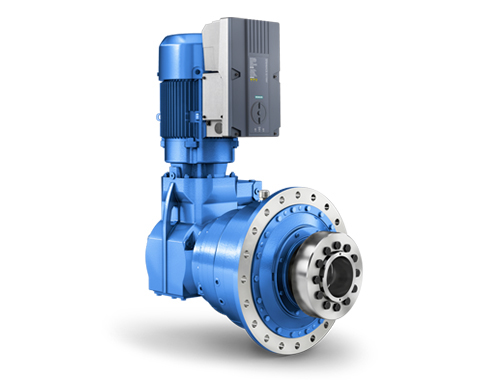

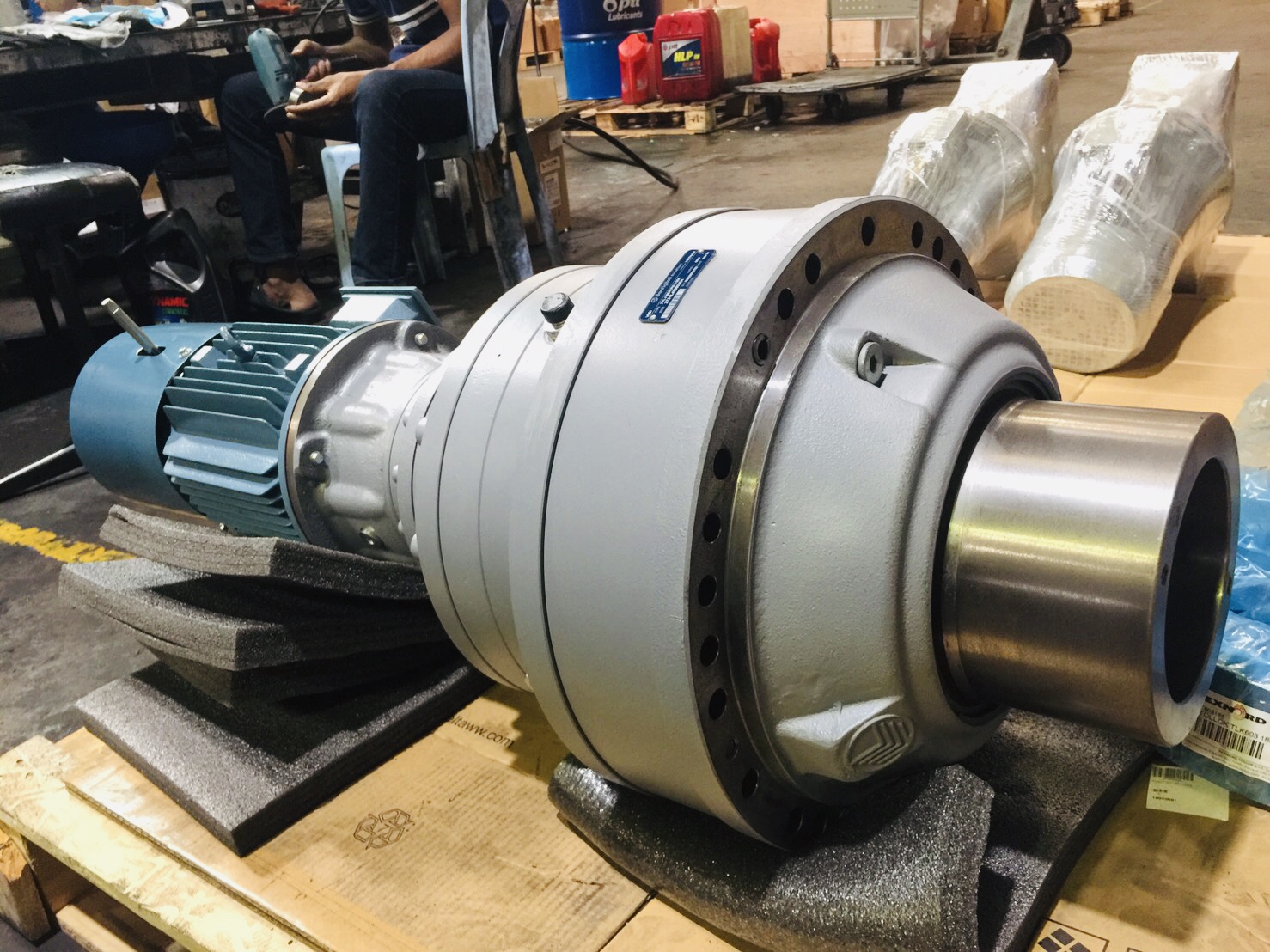

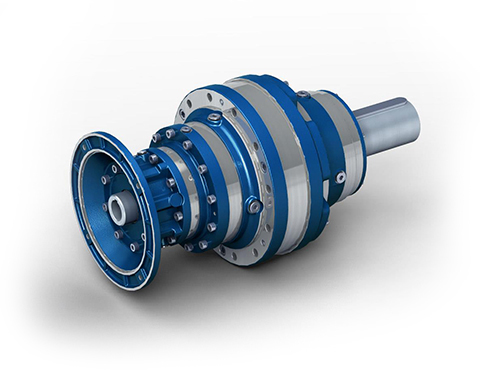

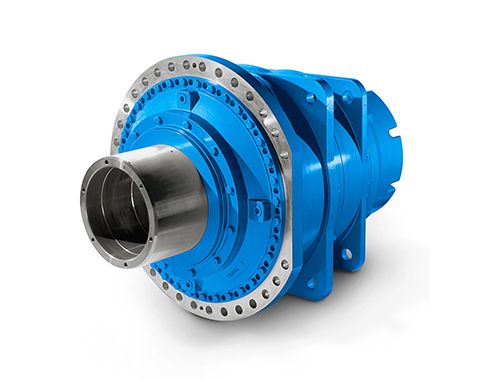

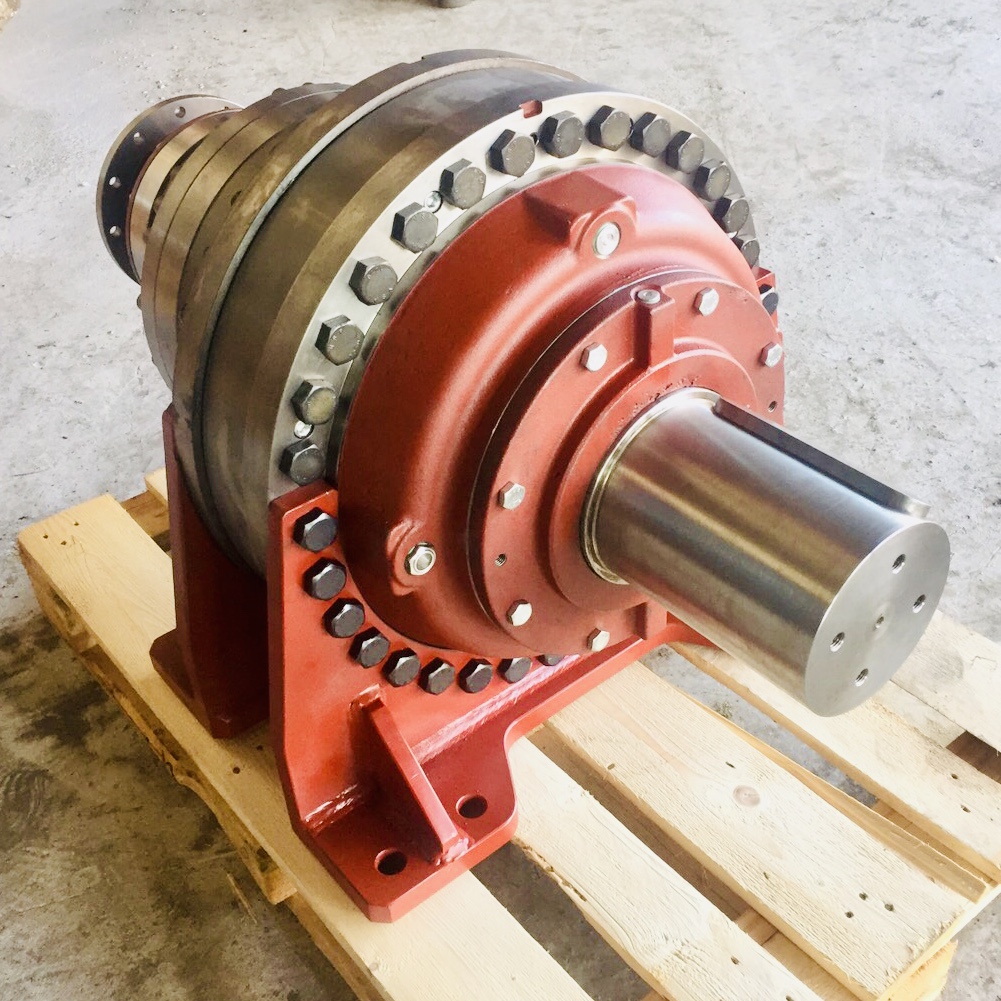

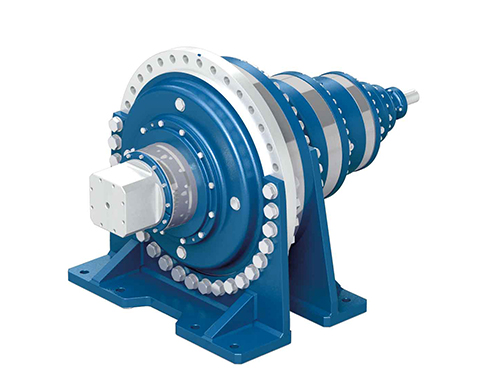

BONFIGLIOLI PLANETARY GEAR

• Available versions: H - fitted for motor coupling, IH - with input shaft, CH - with compact motor, PH - fitted for motor coupling with flexible joint
• Power up to 45 kW
• Gears hardened and tempered with shaved or ground profile
• Gearing with 1, 2 and 3 reduction stages
• Torque max 8.000 Nm and admissible radial loads max 55.000 N

Download File

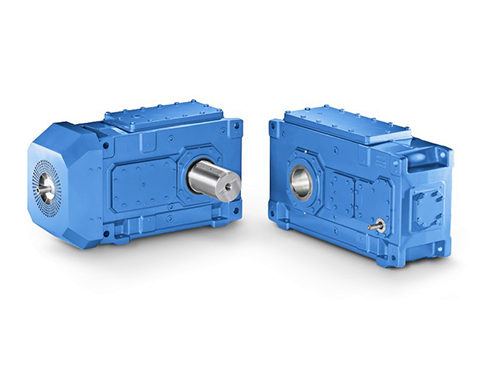

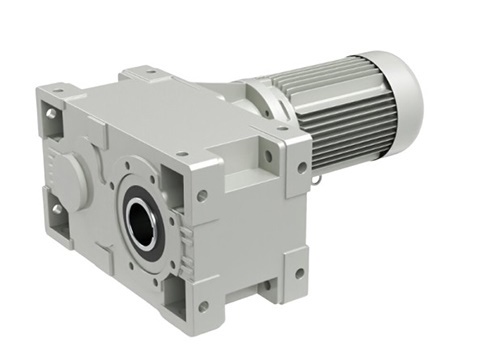

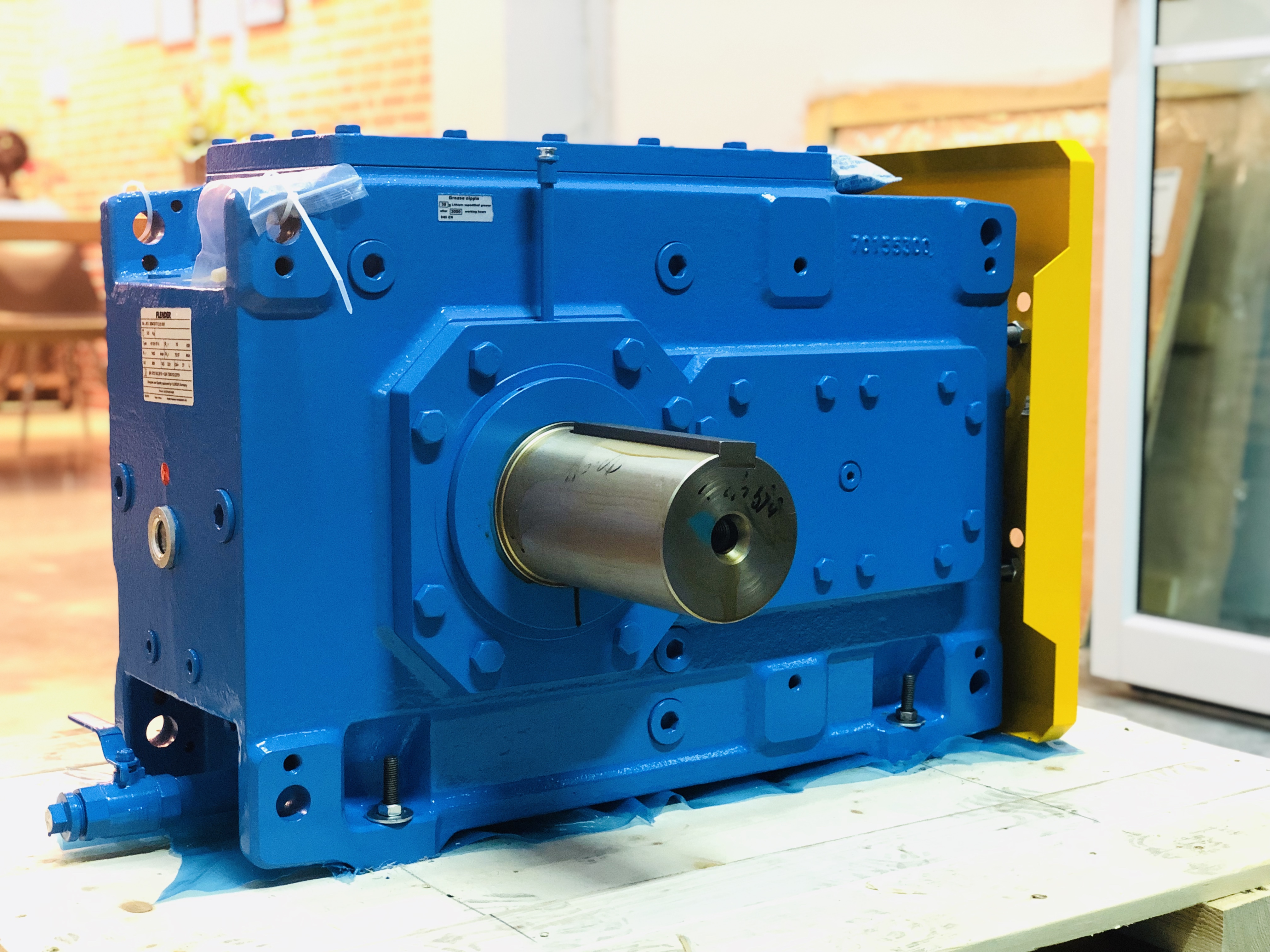

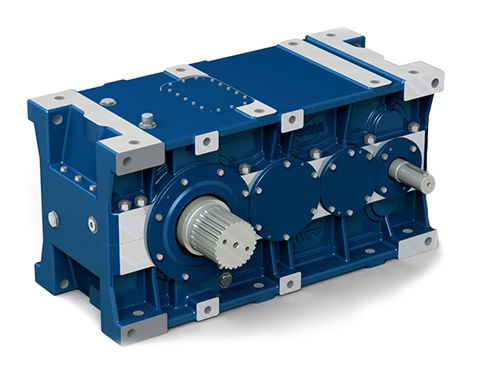

BONFIGLIOLI PARALLEL SHAFT GEAR

• When high output torque, robustness reliability and long operating life must be achieved.
• Bonfiglioli's HDx Series represent the best solution for our custmers needs.
• Thanks to high quality materials and an optimized design, HD Series can operate in the harshest environemt, as well as in explosive atmospheres, with low maintenance costs and long time service intervals.
• The output shaft can be chosen both in the parallel (HDP) or right angle(HDO) configuration and to always ensure the minimization of mounting space.

Download File

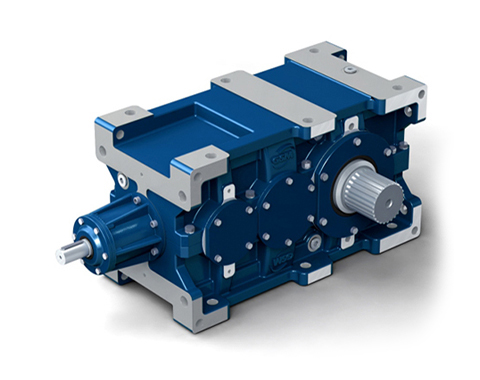

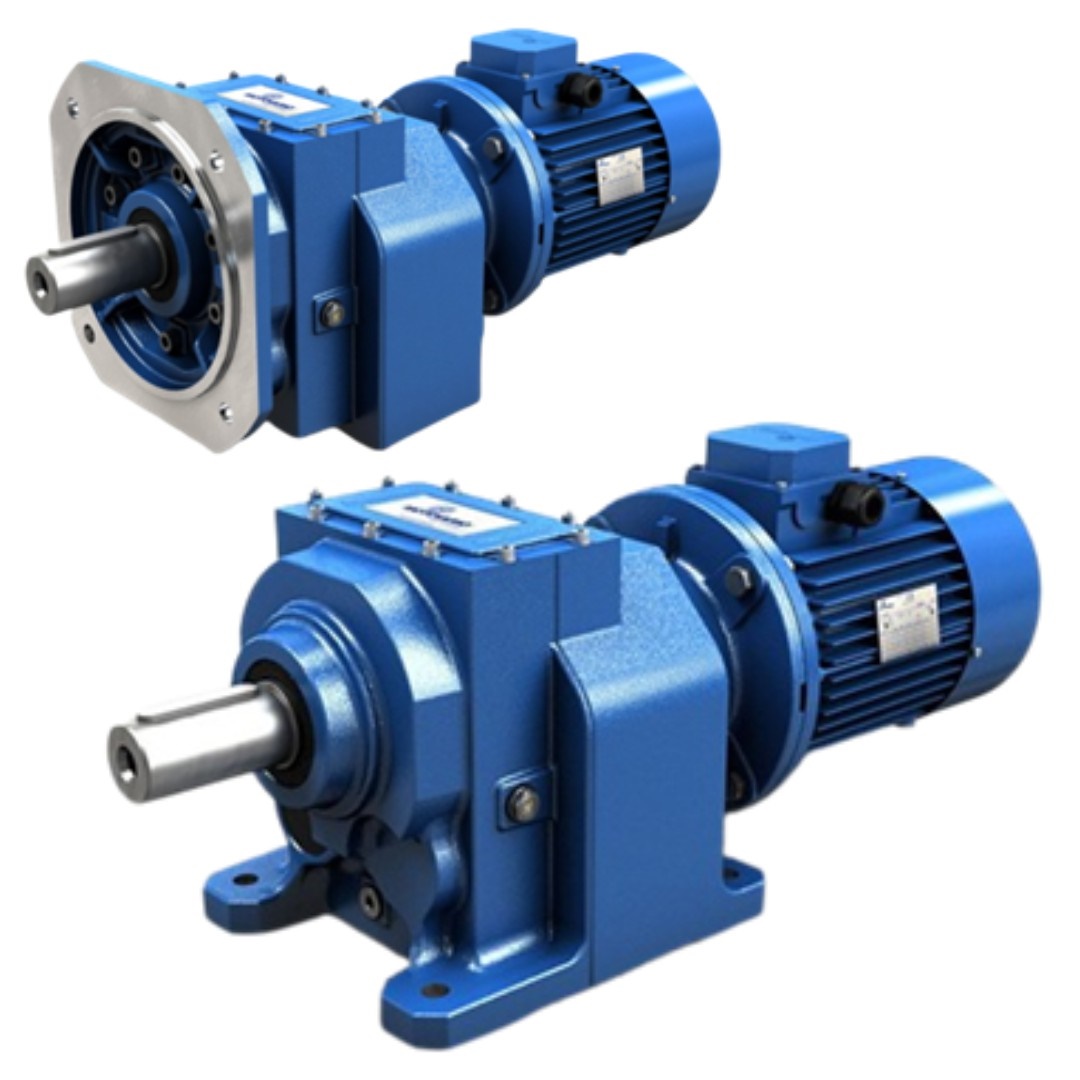

BONFIGLIOLI HELICAL GEAR

• The AS Series benefits from years of recognition in the industry and has become a best seller for quarry and mining applications, where reliability and low maintenance are key factors.
• These Series can be completed with a wide range of electric motors entirely manufactured by Bonfiglioli.
• Asynchronous motors both IEC and compact (BN-BE-BX) and reluctance motors (BSR) can be coupled with the AS Series

Download File

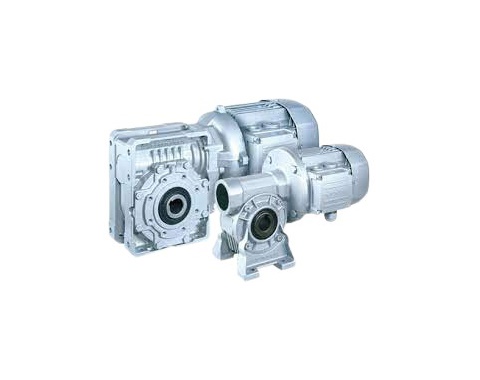

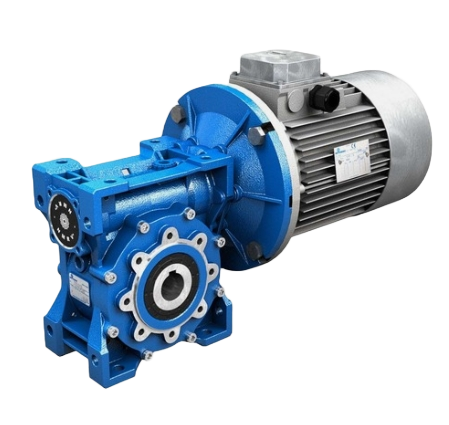

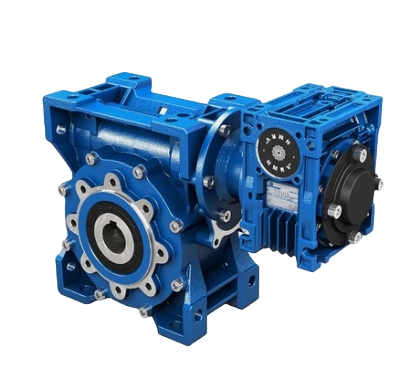

BONFIGLIOLI WORM GEAR REDUCER

• VF/W Series are worldwide known: they succeeded in combining uncompromising quality with state-of-the-art technology and price effectiveness.
• Absolute flexibility is achieved by the wide choice of mounting options, shaft configurations and motor interfaces, all offered as standard.
• Furthermore, thanks to several patented manufacturing techniques Bonfiglioli's VF/W Series stands out for their long operating lifetime and reliability.
• Finally our VF/W Series can be completed trough the selection of a wide range of electric motor entirely manufactured by Bonfiglioli.
• Asynchronous-motors, both IEC and compact, can be coupled with VF/W Series providing to our customers a complete drive solution.

Download File

FOR LIGHT DUTY

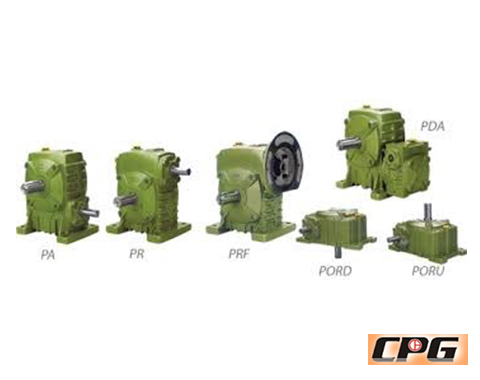

CPG WORM GEAR

• Worm gear with solid shaft
• Power 1/8HP to 10 HP
• Ratio 1:10-1:60
• Various Mounting position
• Cast iron housing

Download File

LIGHT DUTY GEAR MOTOR

• Light weight gear motor
• Voltage 3 Phase,220V/380V
• Power 1/8HP to 5 HP
• Ratio 1:3-1:1800
• Output speed 500-0.8 rpm.

Download File

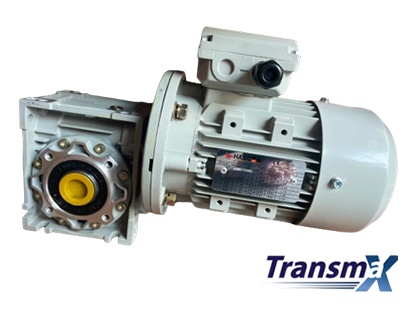

TRANSMAX WORM GEAR MOTOR

• Power 1/8 HP to 10 HP
• Max torque 1,550 Nm.
• Ratio 1:5-1:100
• Die cast aluminium alloy housing

Download File

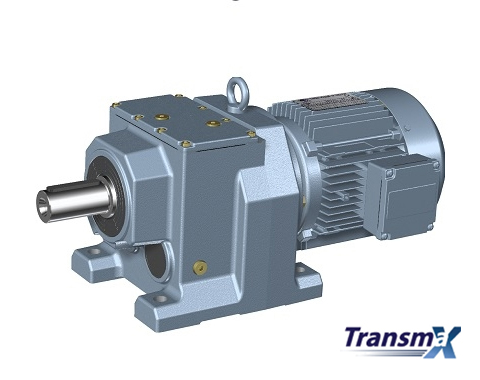

TRANSMAX HELICAL GEAR MOTOR

• Gear ratio up to 27,000 : 1
• Max torque 18,000 Nm.
• Motor power up to 55kw.
• High torque ,High efficiency

Download File

https://line.me/R/ti/p/@thewinnerpart

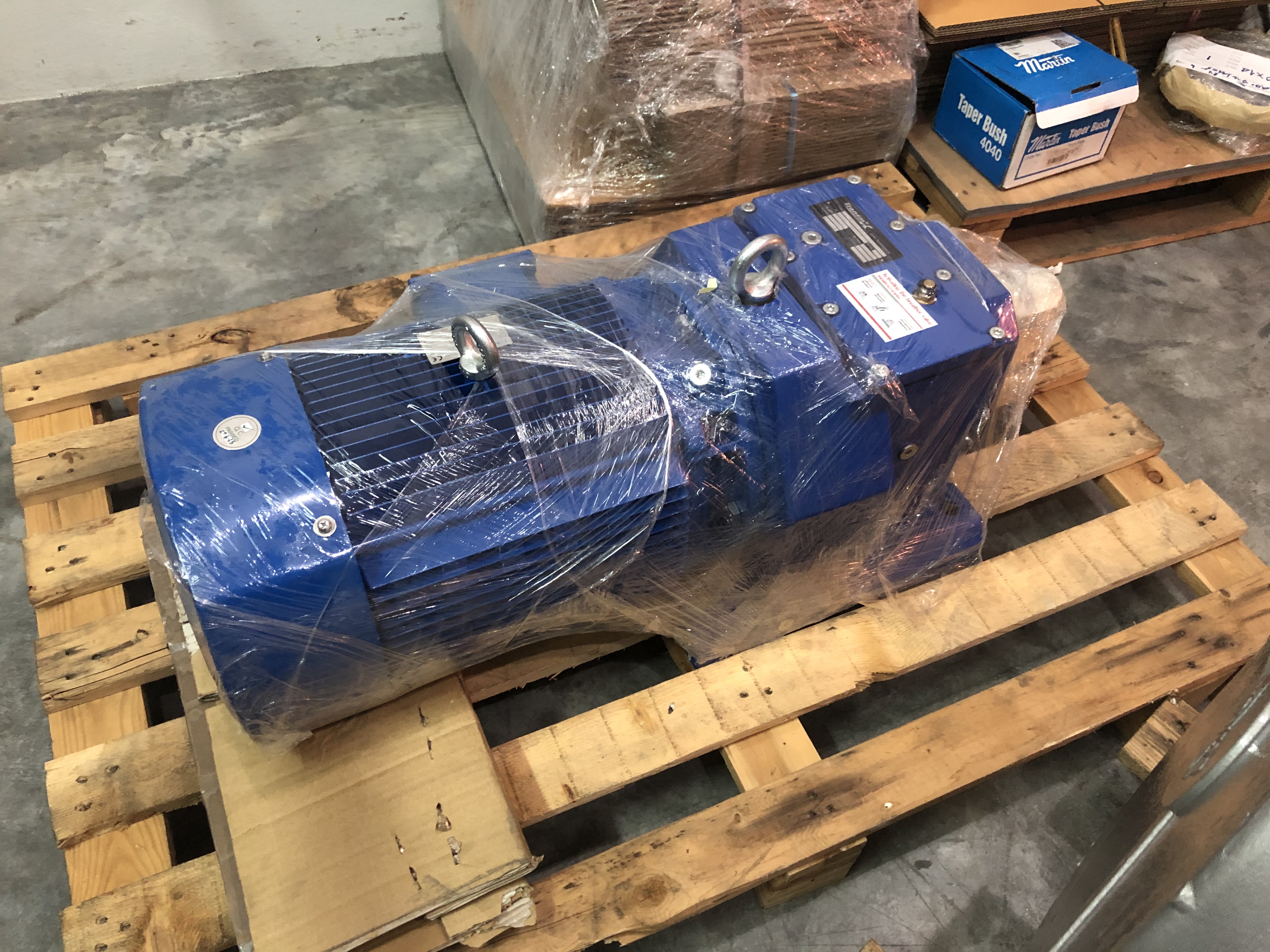

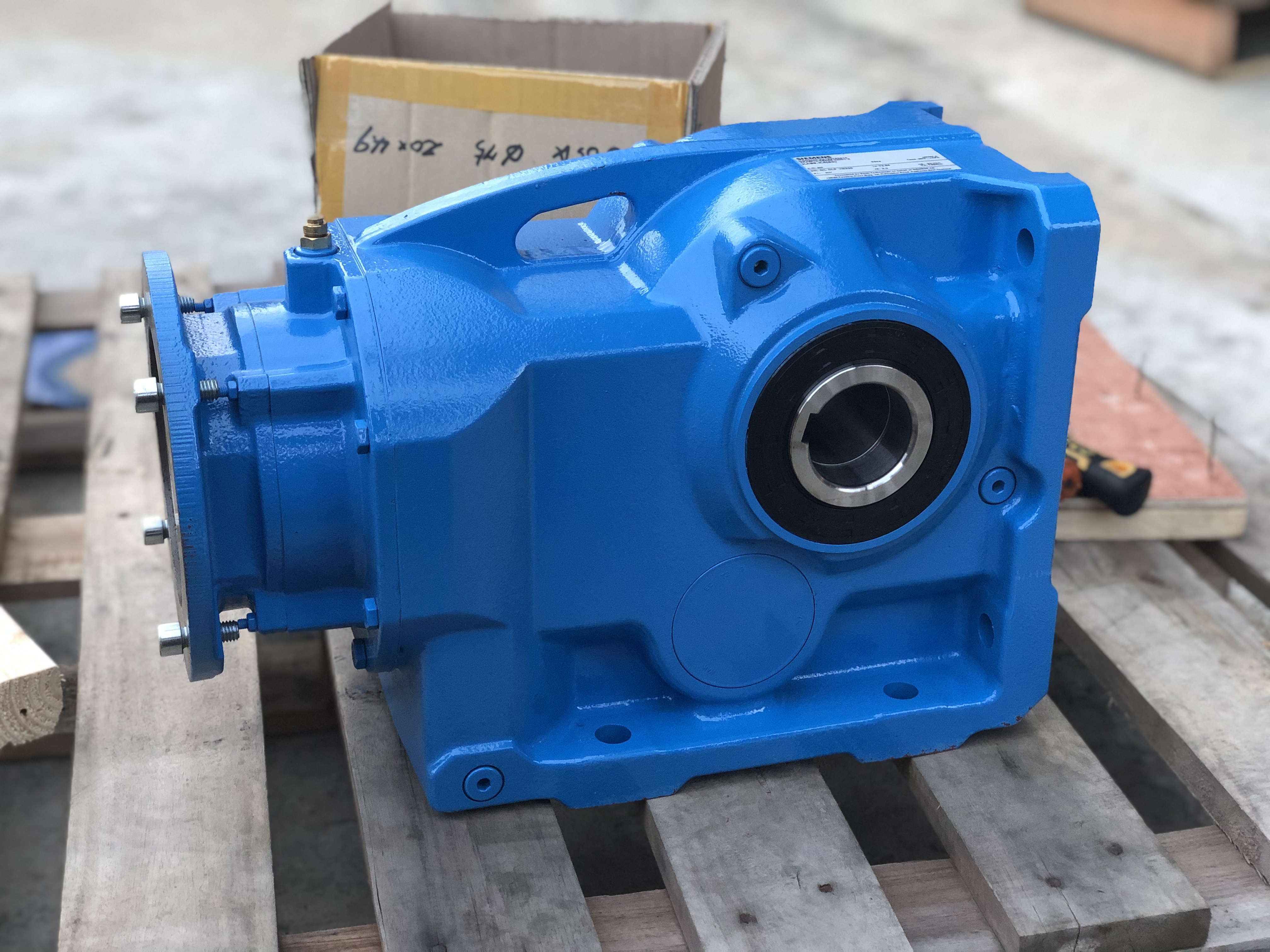

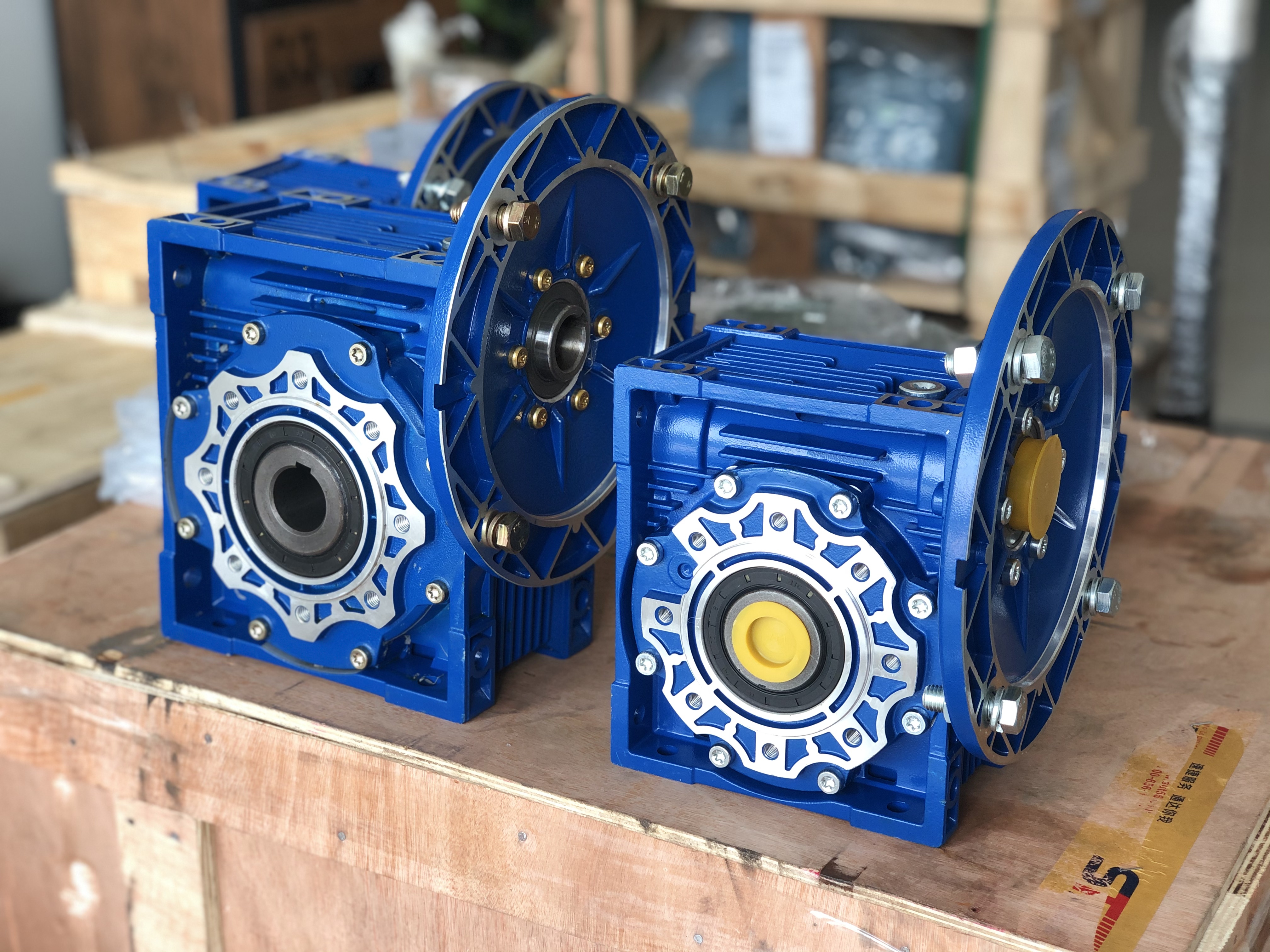

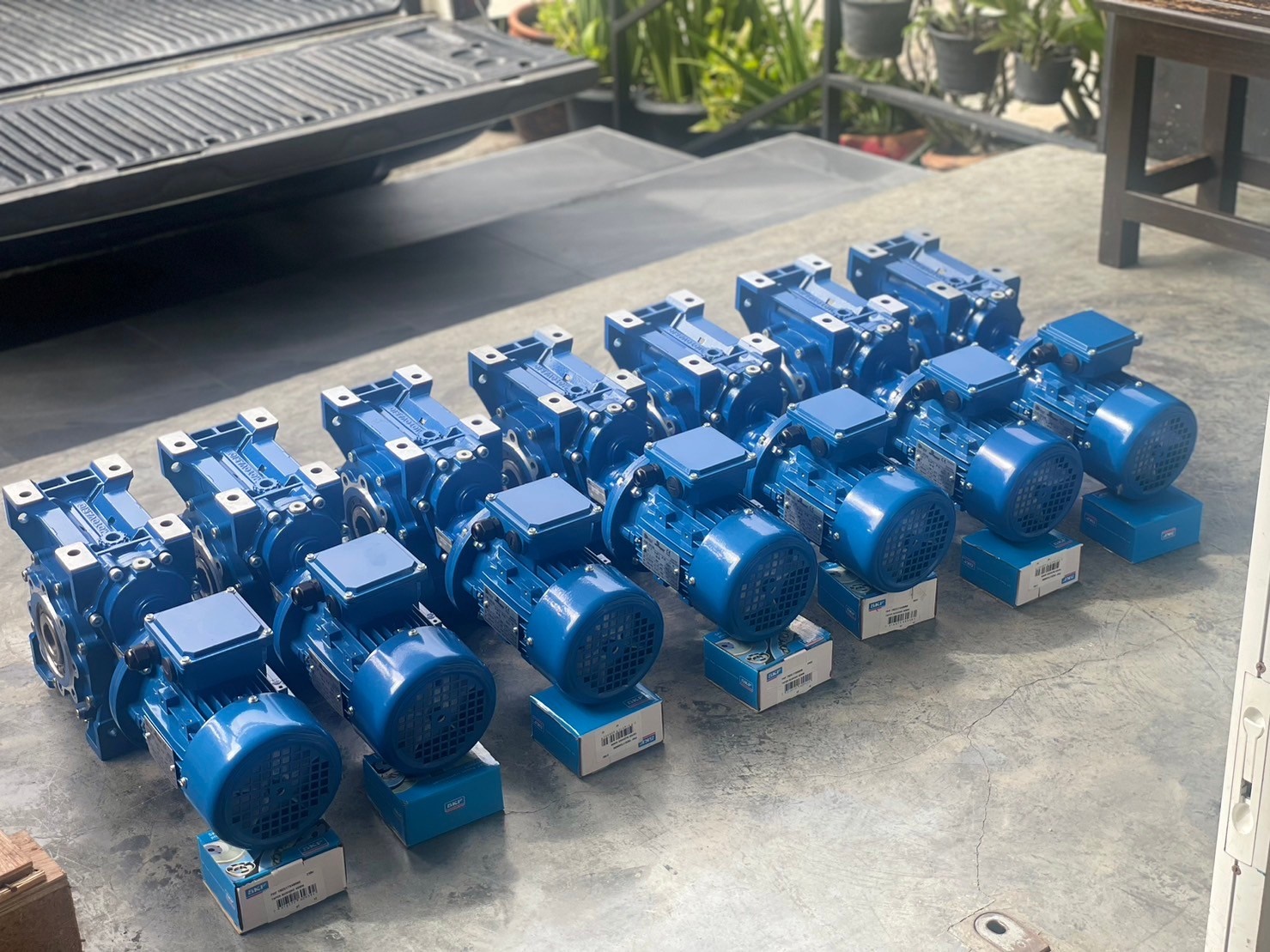

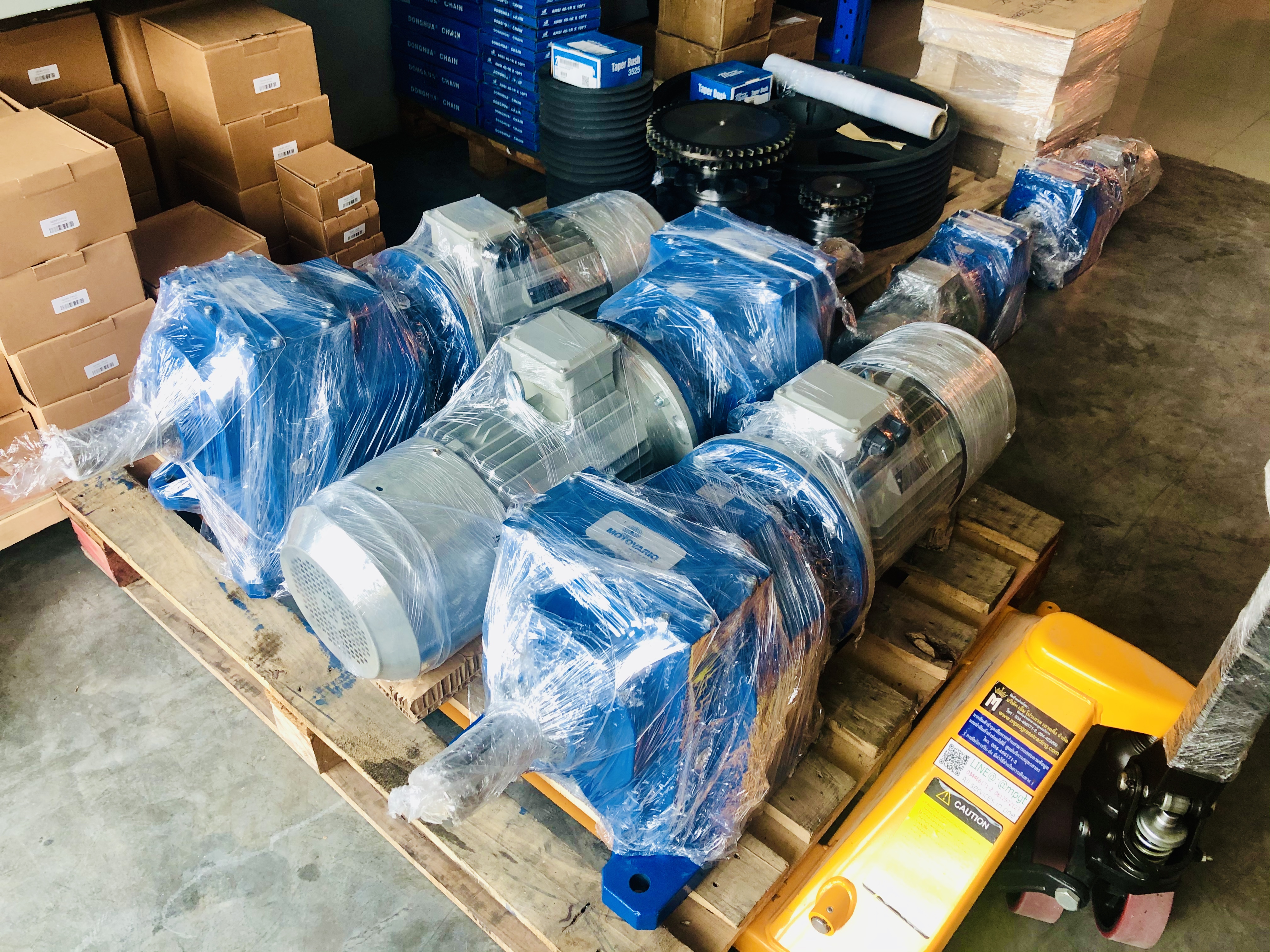

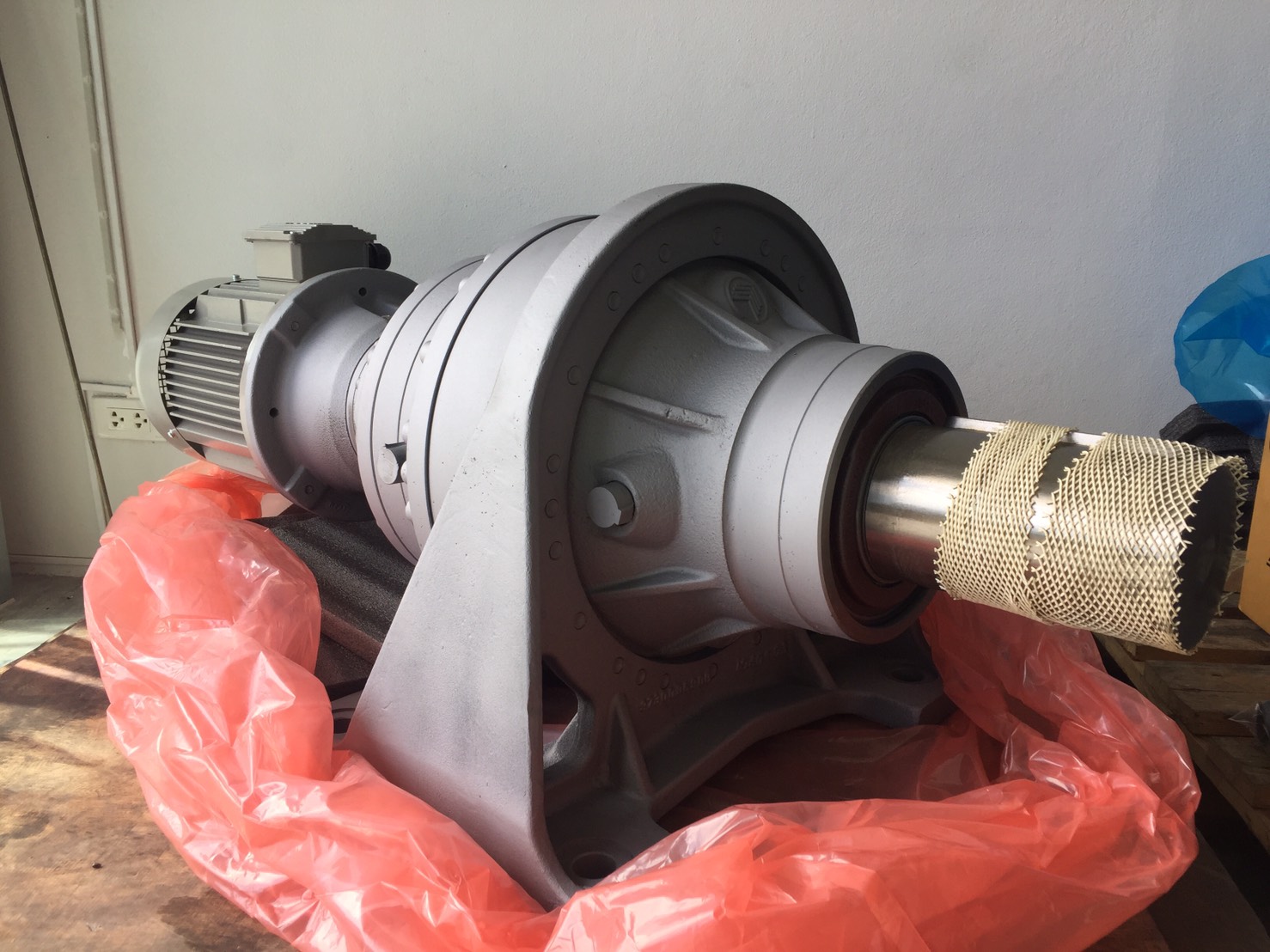

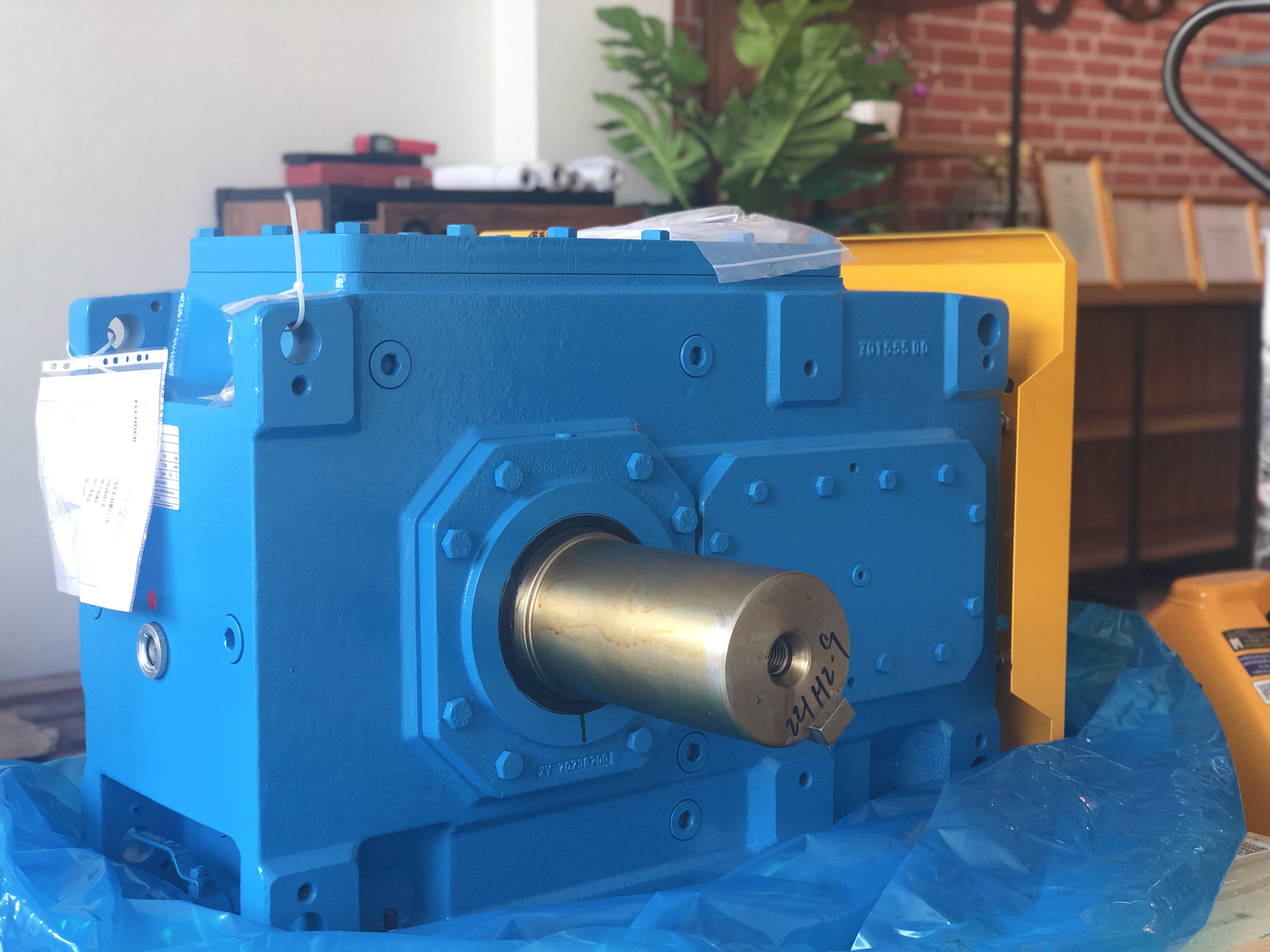

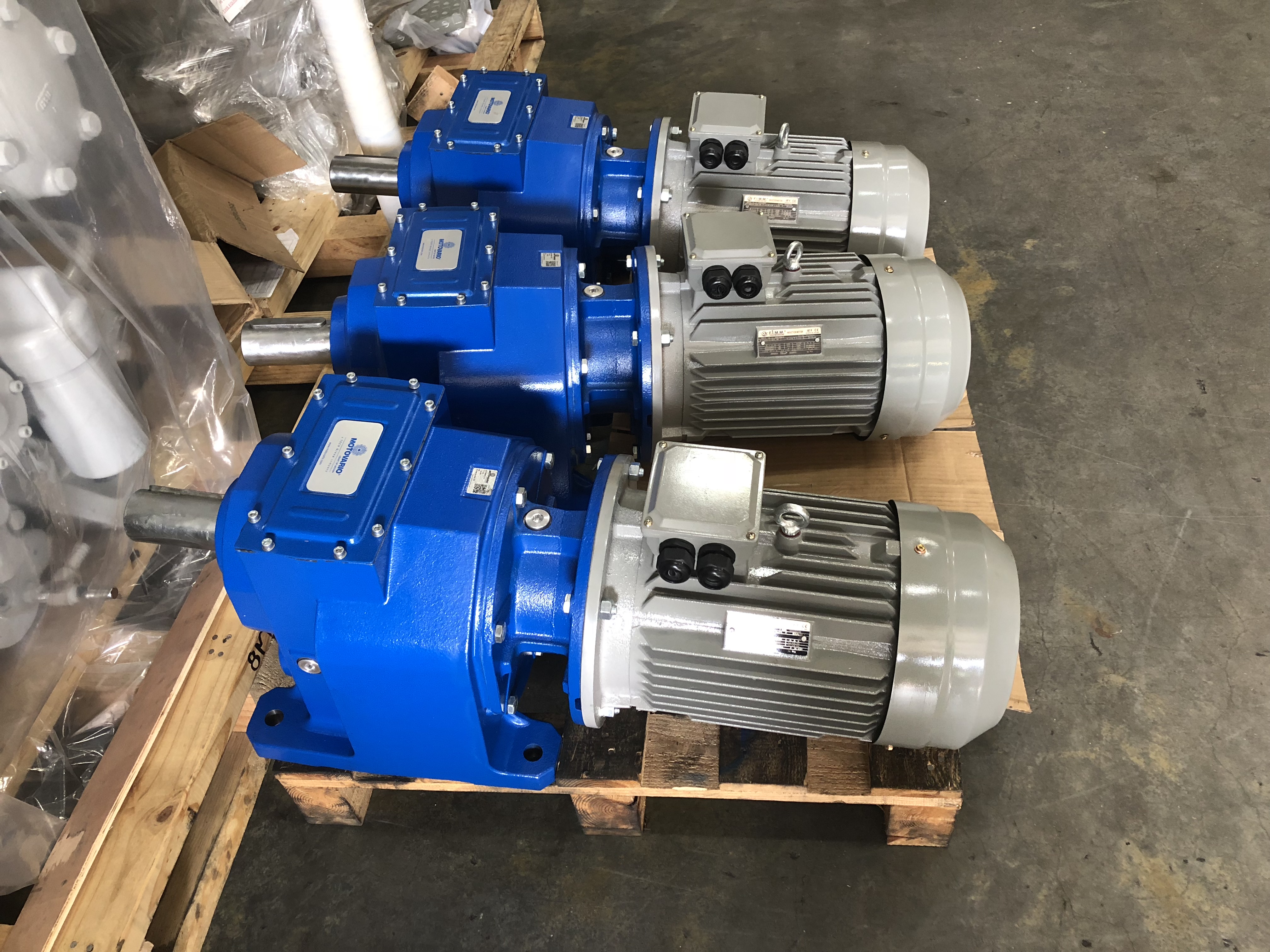

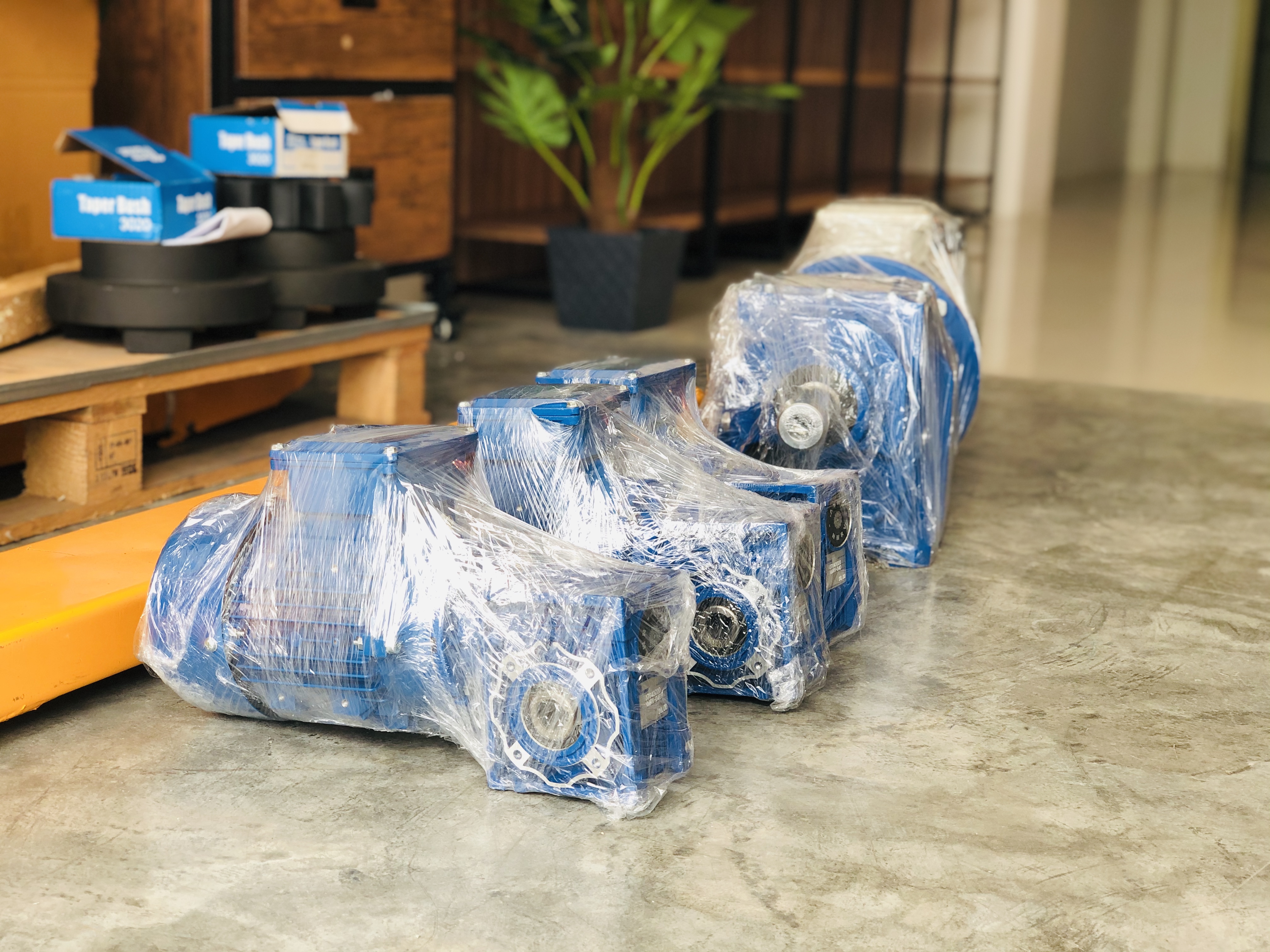

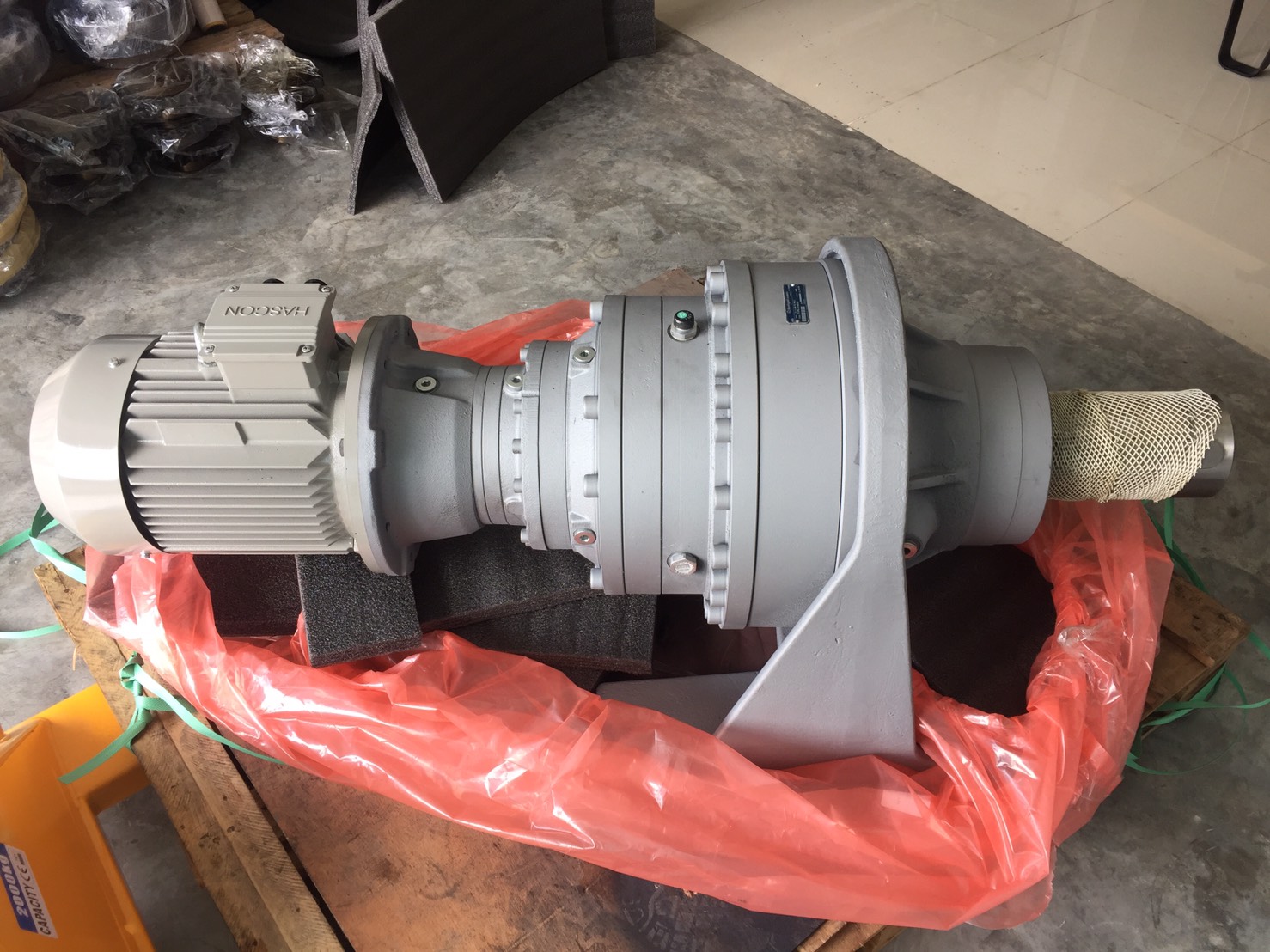

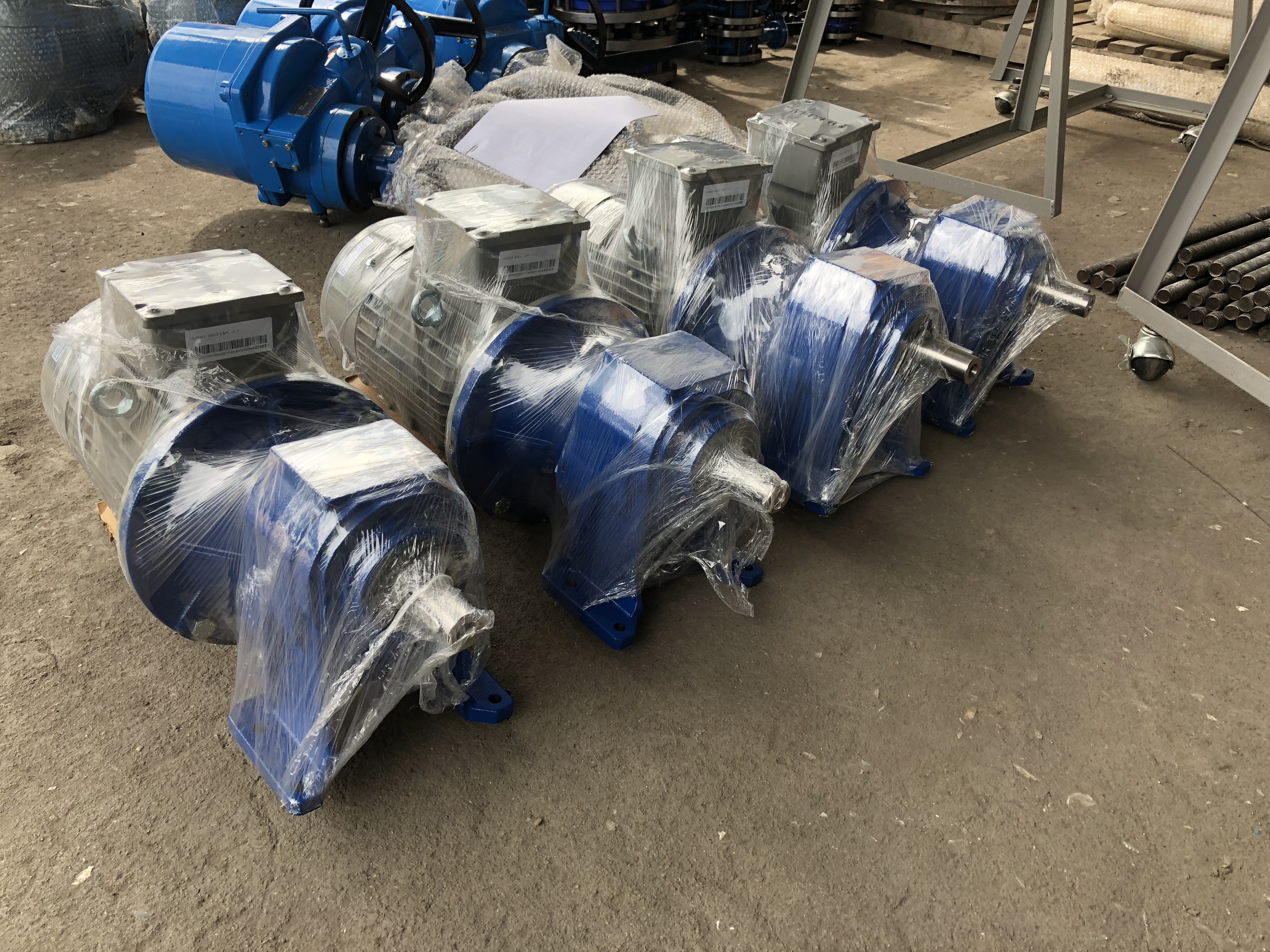

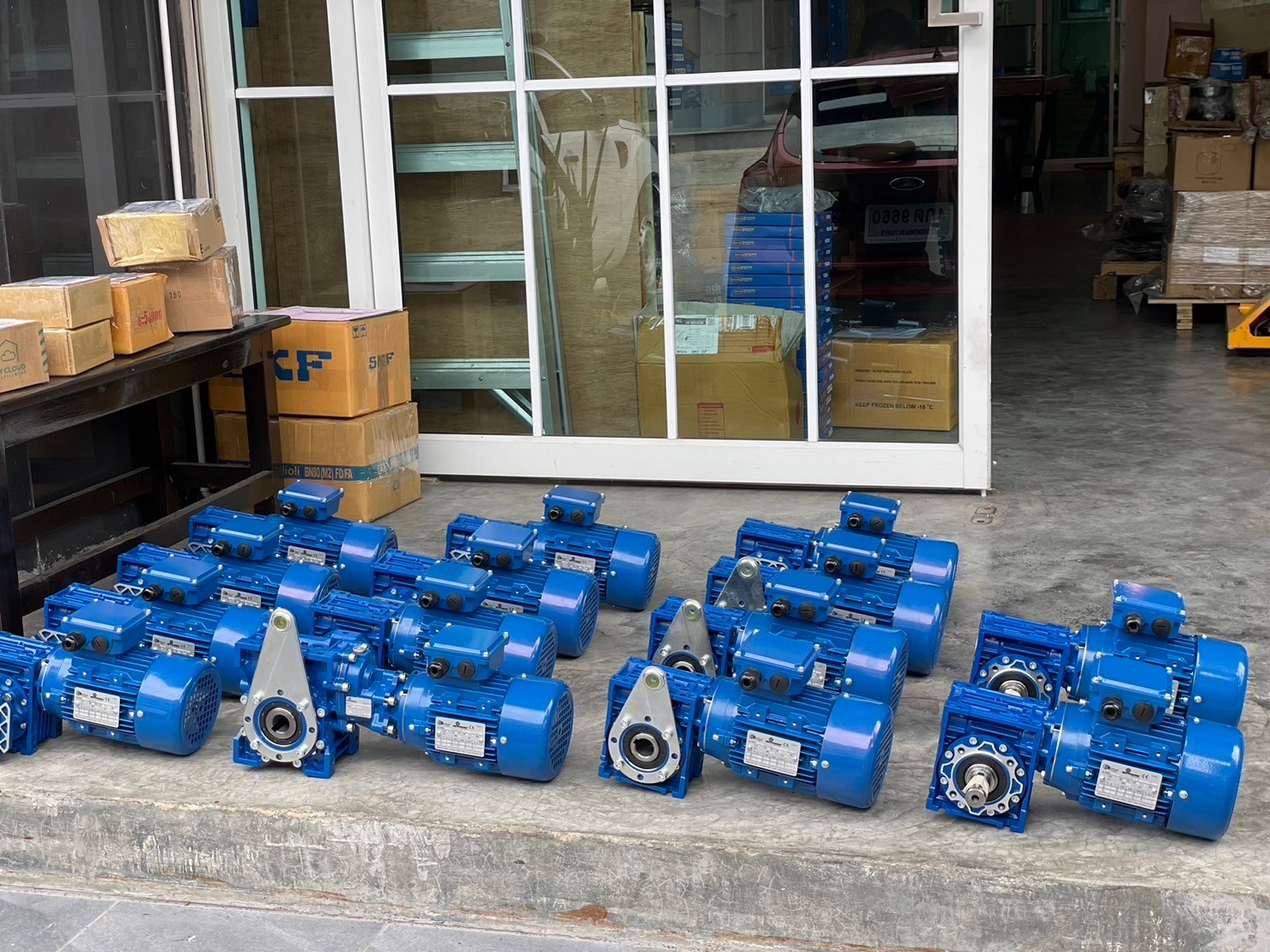

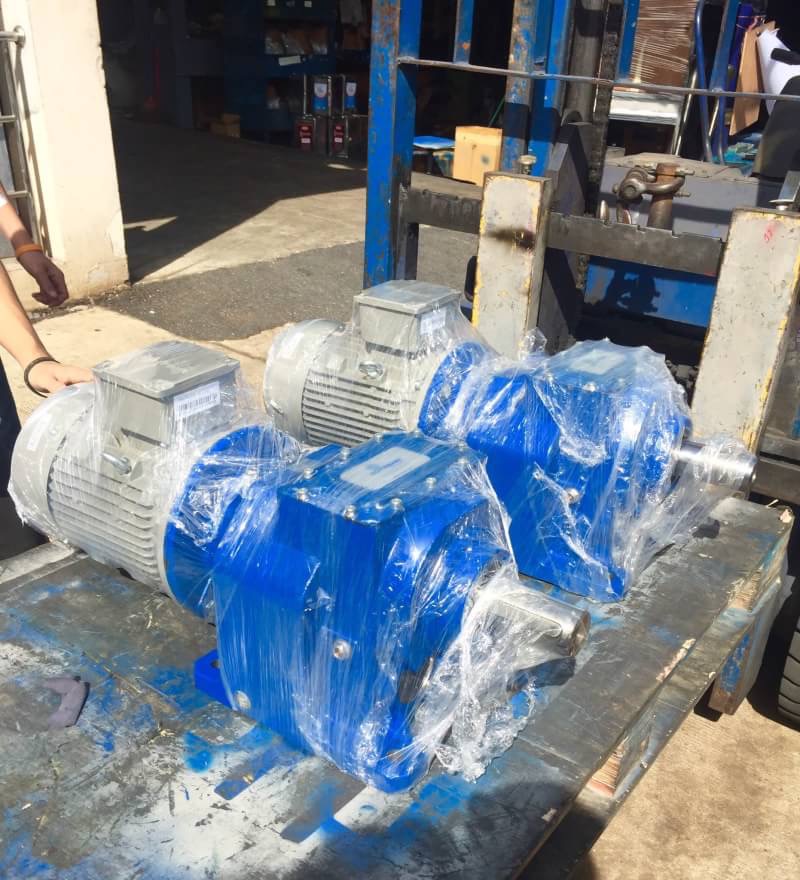

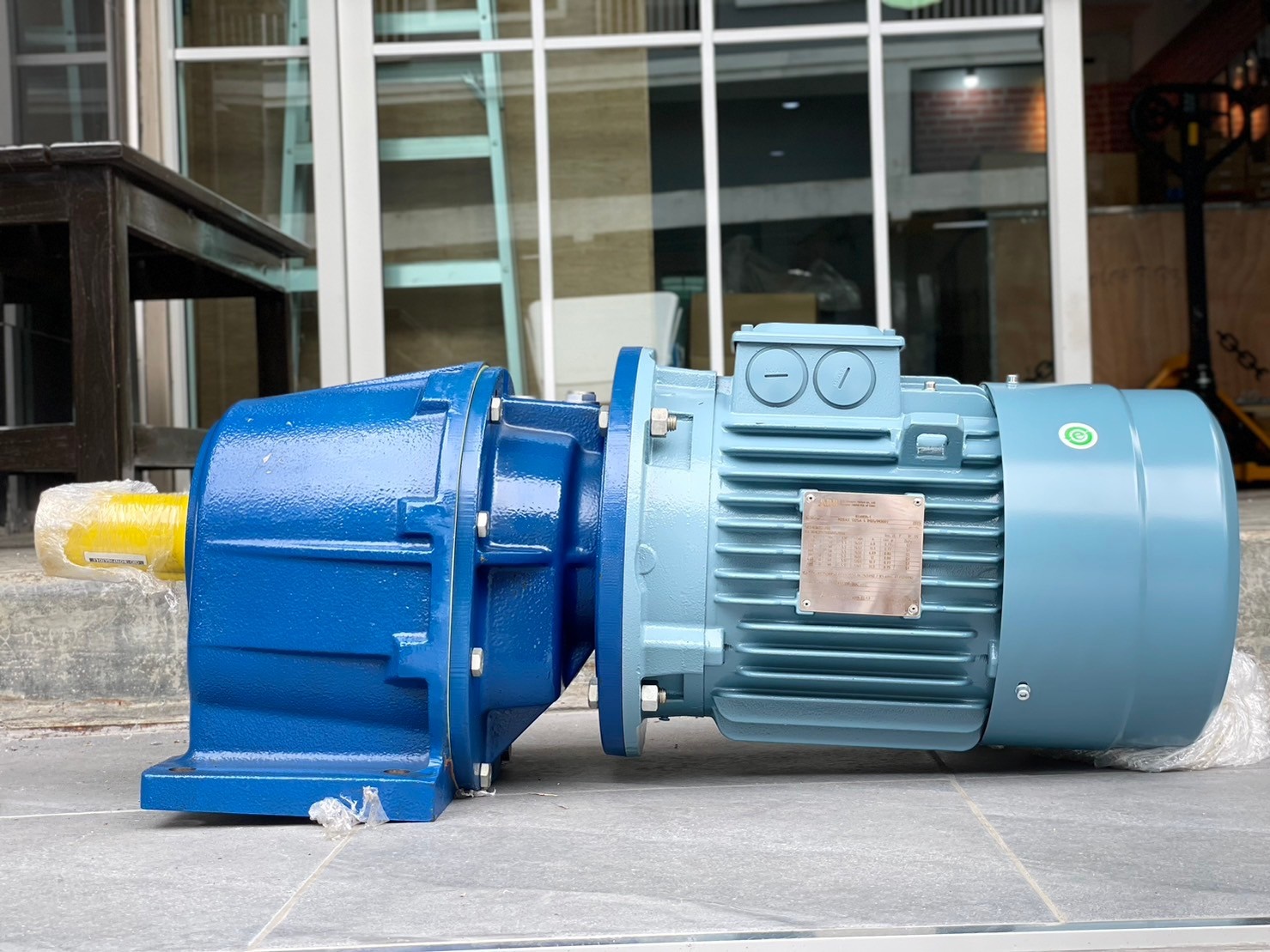

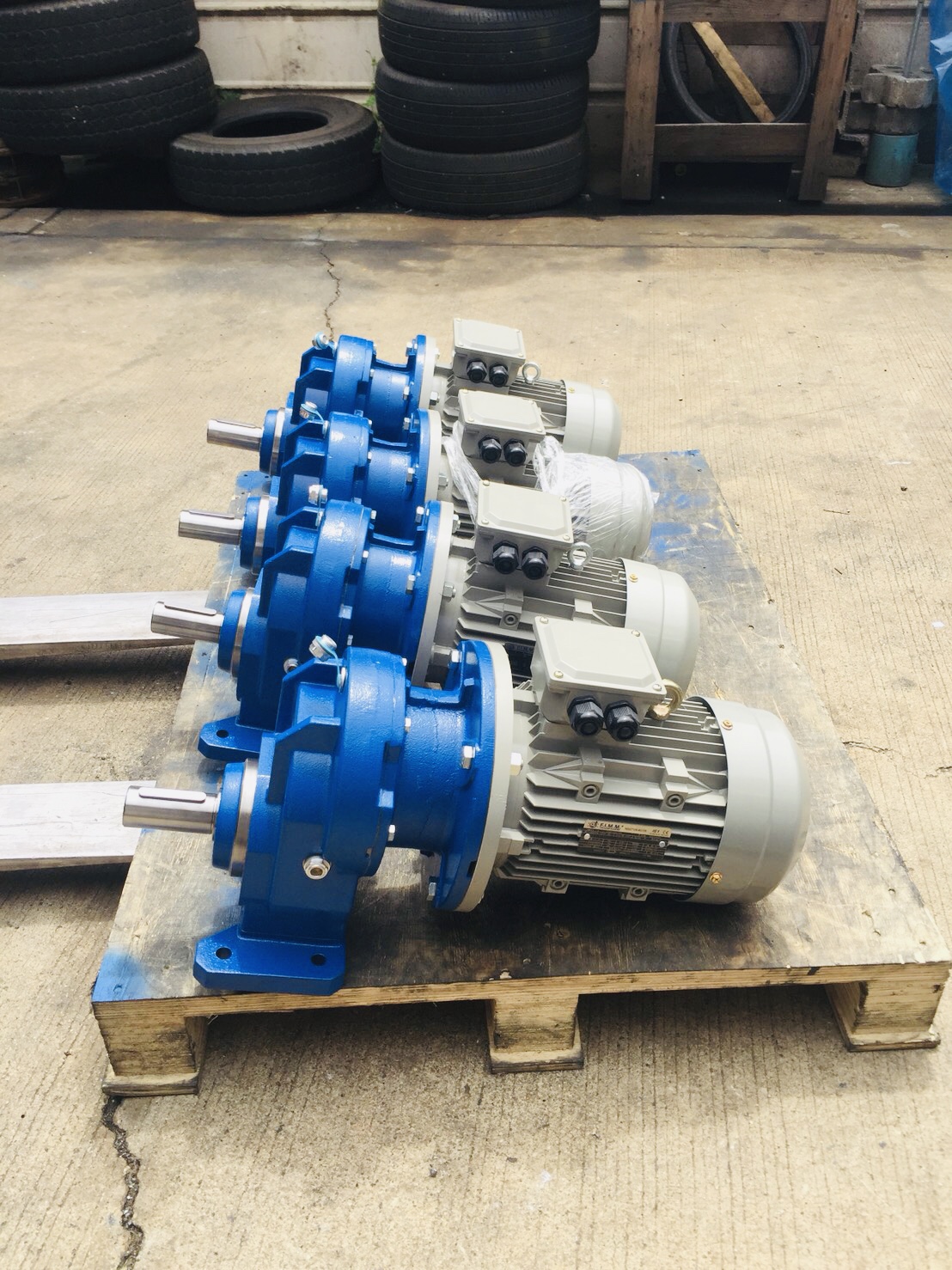

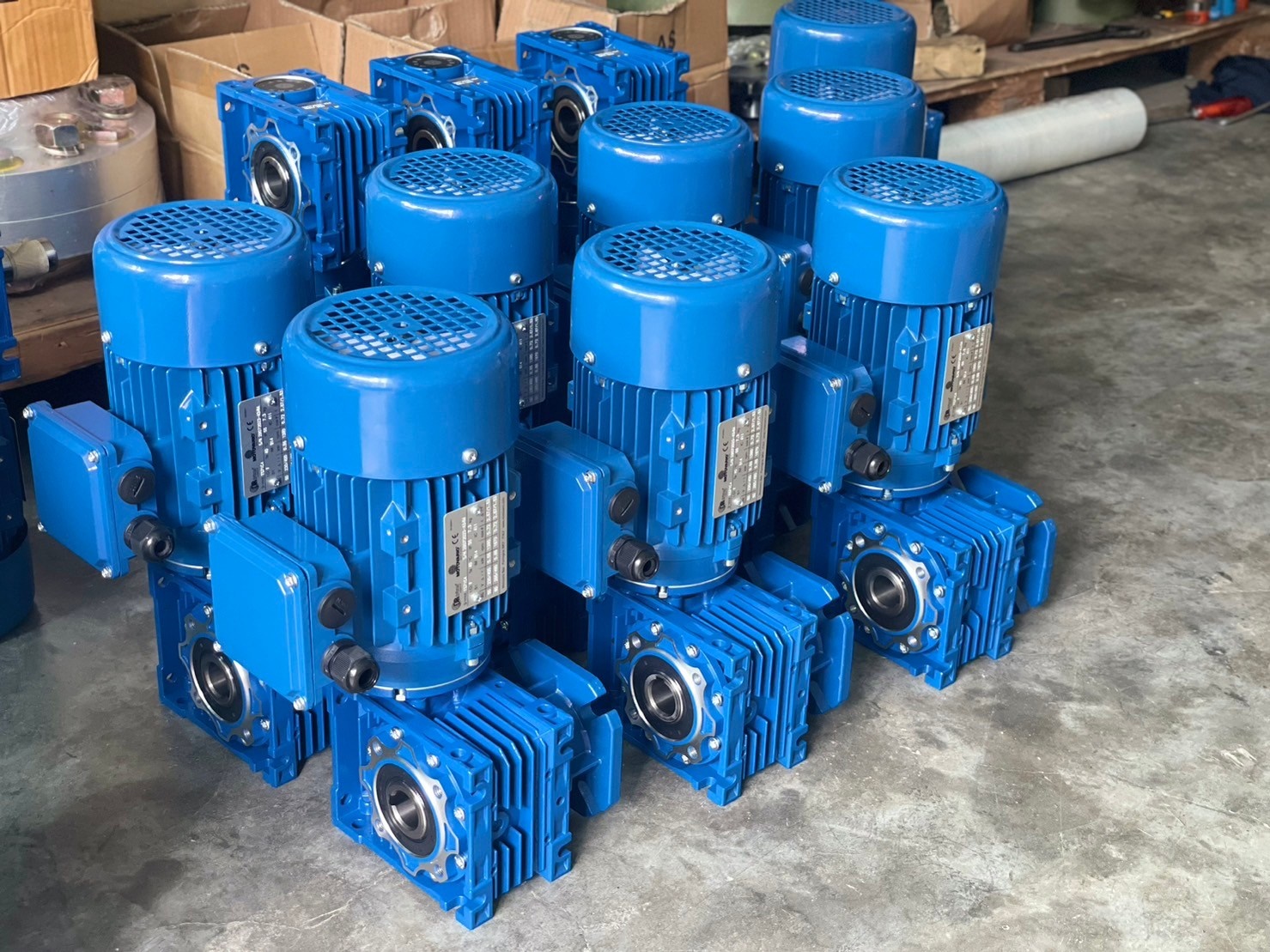

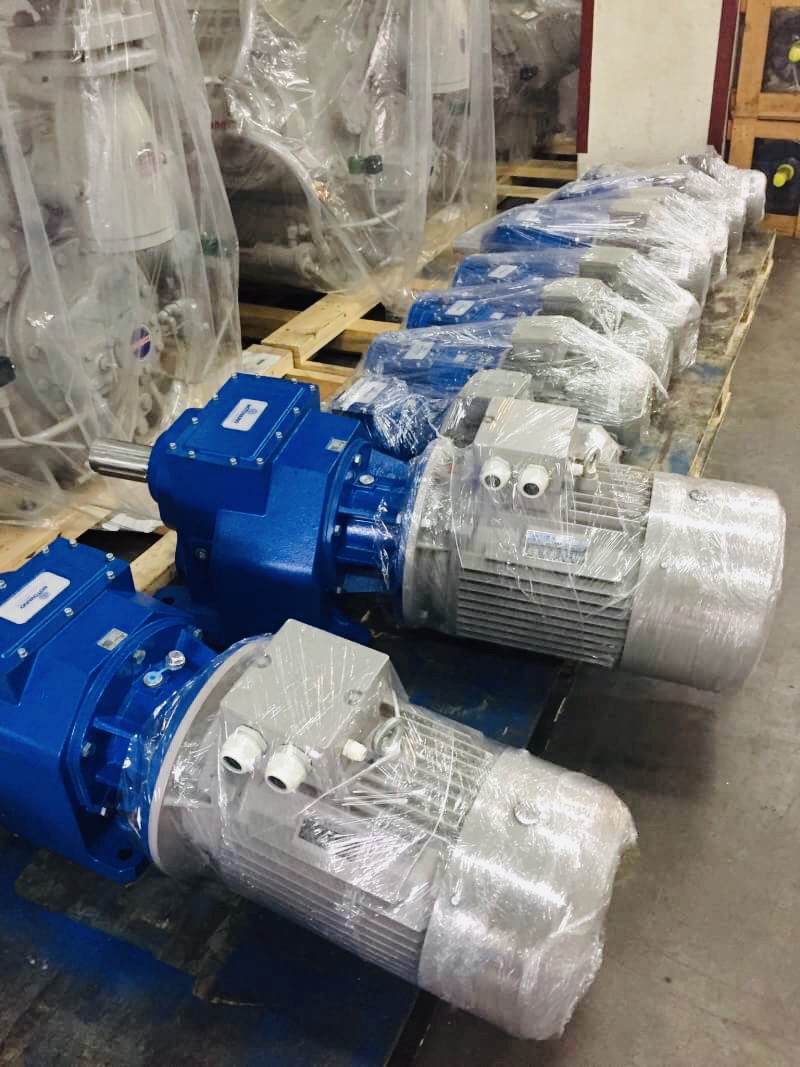

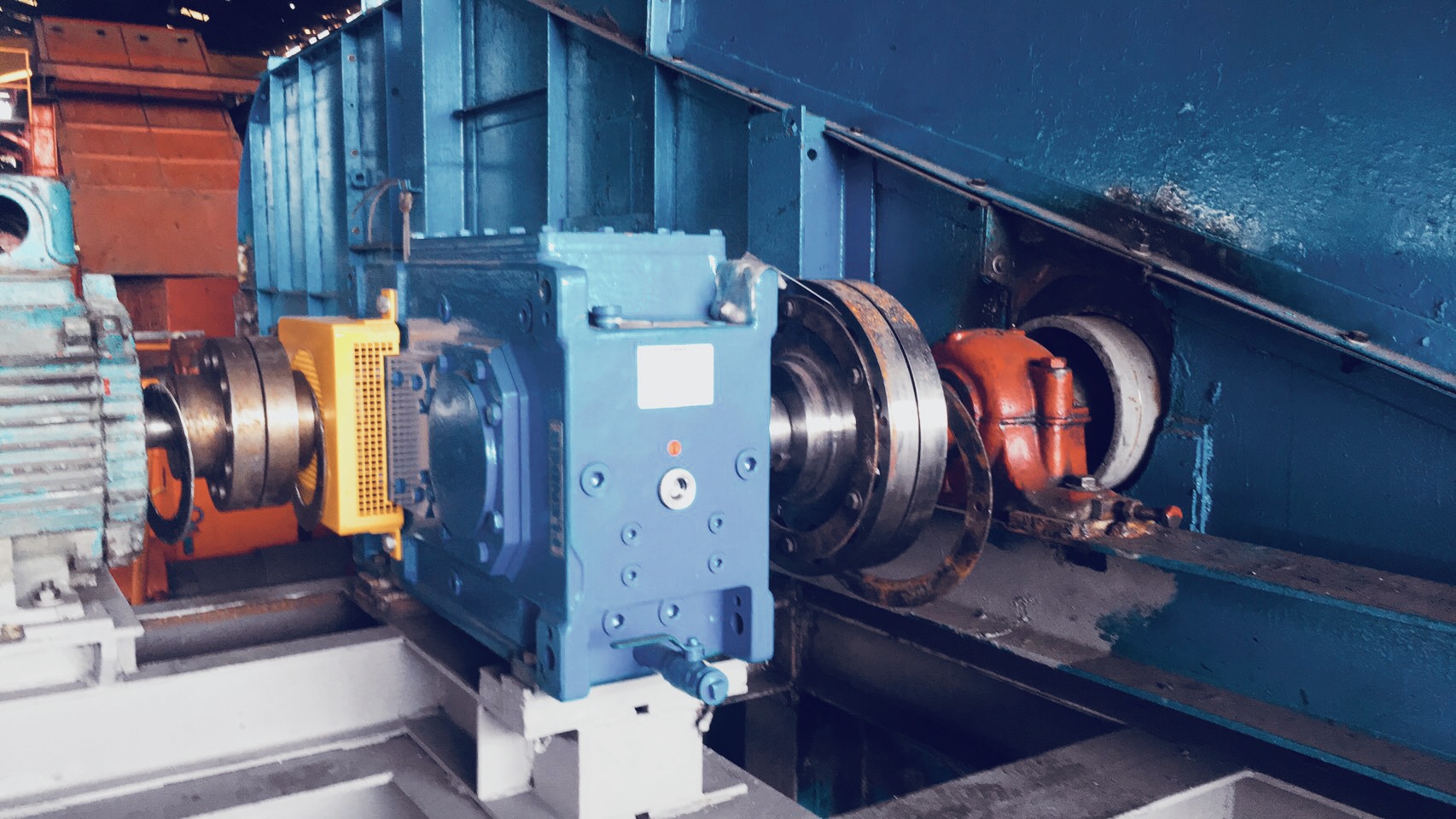

ผลงานส่วนหนึ่งของเรา

รู้จักหน้าที่ของเกียร์: หัวใจสำคัญของระบบส่งกำลัง

1.เปลี่ยนความเร็วรอบ

เกียร์มีบทบาทสำคัญในการปรับความเร็วรอบของมอเตอร์ให้เหมาะสมกับการทำงานของเครื่องจักร โดยเฉพาะเมื่อต้องลดรอบจากมอเตอร์ความเร็วสูง เช่น จาก 1500 RPM เหลือ 100 RPM ซึ่งการลดรอบนี้ต้องอาศัย อัตราทดของเกียร์ (Gear Ratio) ในการแปลง เช่น อัตราทด 15:1 หมายถึง มอเตอร์หมุน 15 รอบ เพลาเกียร์จะหมุน 1 รอบ ซึ่งนอกจากจะช่วยลดความเร็ว ยังเพิ่มแรงบิดให้เหมาะกับโหลดปลายทางอีกด้วย

2.เพิ่มแรงบิด (Torque)

ในงานอุตสาหกรรมที่ต้องใช้แรงบิดสูง เช่น เครื่องรีดเหล็ก สกรูลำเลียง หรือสายพานลำเลียง เกียร์มีบทบาทสำคัญในการ เพิ่มแรงบิดจากมอเตอร์ โดยไม่จำเป็นต้องใช้มอเตอร์ขนาดใหญ่หรือสิ้นเปลืองพลังงานมากเกินไป

การลดความเร็วรอบของมอเตอร์ผ่านเกียร์ (เช่น ใช้อัตราทด 15:1 หรือ 20:1) จะทำให้เพลาเกียร์หมุนช้าลง แต่แรงบิดที่ออกมาจะ เพิ่มขึ้นตามสัดส่วนของอัตราทด ซึ่งช่วยให้เครื่องจักรทำงานหนักได้อย่างมีประสิทธิภาพ โดยยังคงใช้มอเตอร์ขนาดกะทัดรัดและประหยัดพลังงาน

“อัตราทดสูง แรงบิดยิ่งมาก-รอบช้า แรงบิดยิ่งเยอะ”

3.เปลี่ยนทิศทางการหมุนให้เหมาะกับการใช้งาน

เกียร์บางประเภท เช่น Bevel Gear และ Worm Gear ไม่ได้ทำหน้าที่เพียงแค่ลดรอบหรือเพิ่มแรงบิดเท่านั้น แต่ยังสามารถ เปลี่ยนทิศทางการหมุนของต้นกำลัง จากแนวตรงเป็นแนวฉาก 90 องศาได้อย่างแม่นยำ

วิธีการเลือกมอเตอร์เกียร์ให้เหมาะกับงานของคุณ

การเลือกเกียร์ให้เหมาะกับการใช้งานในระบบอุตสาหกรรมไม่ใช่แค่ดูจากขนาดหรือกำลังของมอเตอร์เพียงอย่างเดียว แต่ต้องพิจารณาหลายปัจจัยร่วมกัน เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพและมีอายุการใช้งานที่ยาวนาน โดยหลักการเลือกเกียร์สามารถสรุปได้ดังนี้:

✅ 1. กำหนดข้อมูลจากหน้างานก่อน

• กำลังของต้นกำลัง (Motor Power): กี่กิโลวัตต์ (kW) หรือแรงม้า (HP)


• ความเร็วรอบที่ต้องการ: เช่น ต้องการรอบ Output 50 RPM, 100 RPM ฯลฯ


• แรงบิดที่ต้องการ (Torque): หน่วย Nm หรือ kgfm


• ทิศทางการส่งกำลัง: แนวตรง, แนวฉาก 90°, แนวตั้ง/แนวนอน


• ข้อจำกัดทางกายภาพ: พื้นที่ติดตั้ง, รูปแบบการยึด (หน้าแปลน / ฐานตั้ง)


• สภาพแวดล้อม: อุณหภูมิสูง/ต่ำ, มีฝุ่น, ความชื้น, ใช้งานกลางแจ้งหรือในห้อง



✅ 2. คำนวณอัตราทดที่เหมาะสม (Gear Ratio)

ใช้สูตรง่ายๆ:

อัตราทด = ความเร็วรอบของมอเตอร์ ÷ ความเร็วรอบที่ต้องการ

ตัวอย่าง:

• มอเตอร์ 1500 RPM ต้องการ Output ที่ 100 RPM → อัตราทด = 1500 ÷ 100 = 15:1



✅ 3. คำนวณแรงบิดที่ปลายเกียร์ (Output Torque)

หากทราบกำลังของมอเตอร์และความเร็วรอบ สามารถใช้สูตร:

Torque (Nm) = 9550 × กำลังมอเตอร์ (kW) ÷ ความเร็วรอบ (RPM)

แล้วนำไปเทียบกับแรงบิดที่เกียร์รองรับได้ โดยดูจาก Service Factor ที่เหมาะสมตามลักษณะการทำงาน

✅ 4. พิจารณาชนิดของเกียร์ที่เหมาะกับงาน

1. Helical Gear (เกียร์ฟันเฉียง)

เกียร์ฟันเฉียงที่มีประสิทธิภาพสูง เป็นที่นิยมใช้ในทุกอุตสาหกรรม

• ข้อดี: การทำงานเงียบ ลดการสั่นสะเทือน

• การจัดวางเพลา: เพลาเข้าตรง – ออกตรง
• อัตราทด: มีให้เลือกหลากหลาย ตั้งแต่อัตราทดต่ำถึงสูง

• การติดตั้ง: ทั้งแบบขาตั้ง (Foot Mount) และหน้าแปลน (Flange Mount)

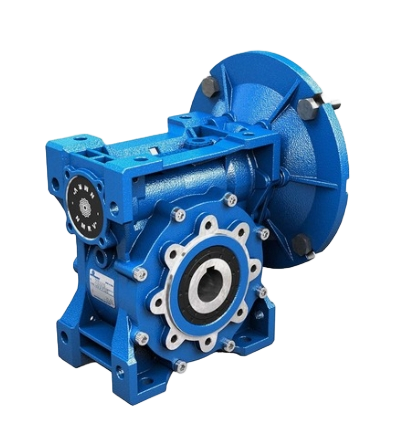

2. Worm Gear (เกียร์ตัวหนอน)

เกียร์ที่มีเฟืองขับเป็นเกลียวตัวหนอน ทำงานร่วมกับเฟืองทองเหลือง

• จุดเด่น: เปลี่ยนทิศทางการหมุนหักฉาก 90° ใช้พื้นที่ติดตั้งน้อย ราคาประหยัด

• ฟังก์ชัน Self-locking: ไม่หมุนย้อนกลับ ในอัตราทด> 1:50
• รูปแบบเพลา: เพลาทะลุ (Hollow Shaft), เพลาออก 1 ข้าง หรือ 2 ข้าง (Solid Shaft)

• ข้อจำกัด: ประสิทธิภาพต่ำกว่าเกียร์ชนิดอื่น

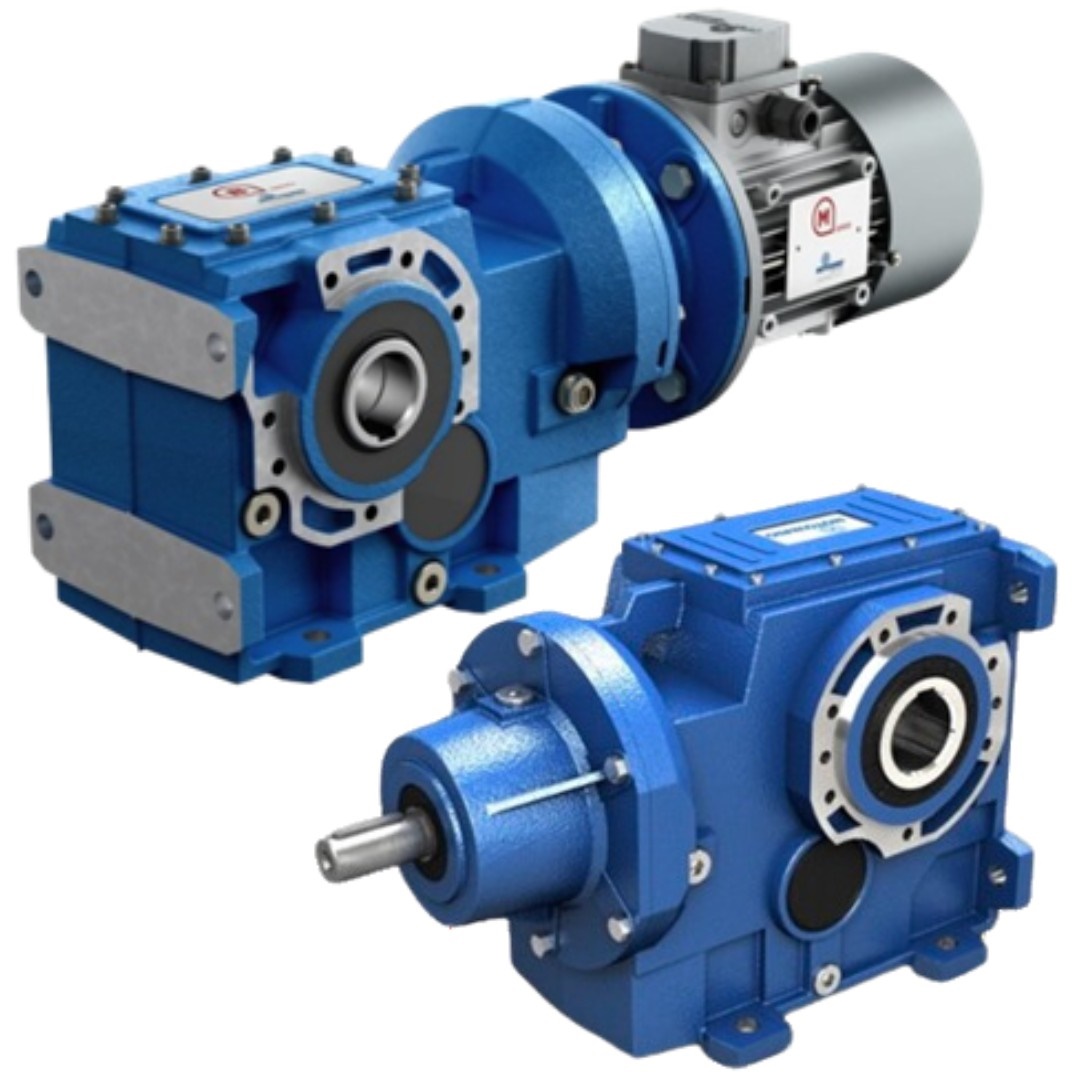

3. Bevel Gear (เกียร์เฟืองดอกจอก / เฟืองเดือยหมู)

เกียร์ที่สามารถเปลี่ยนทิศทางการหมุนในแนวหักฉาก90°

• จุดเด่น: แข็งแรง ทนทาน แรงบิดสูง

• รูปแบบเพลา: ทั้งแบบ Hollow Shaft, Solid Shaft หรือใช้ Shrink Disc รัดเพลา

• การใช้งาน: เหมาะกับเครื่องจักรที่ต้องการเปลี่ยนทิศทางในแนวหักฉาก90°
• ประสิทธิภาพ : มีประสิทธิภาพสูง เกิดความสูญเสียในระบบน้อย

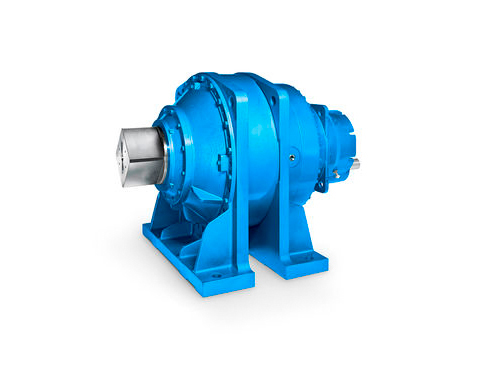

4. Planetary Gear (เกียร์ดาวพระเคราะห์)

เกียร์ที่ออกแบบให้มีโครงสร้างเหมือนดาวพระเคราะห์ ลักษณะเป็นเฟืองฟันตรง(spur gear)

• โครงสร้าง: ประกอบด้วย Sun Gear, Planet Gear และ Ring Gear ภายใน Planet Carrier


• ข้อดี: แรงบิดสูงมากในขนาดที่กะทัดรัด


• อัตราทด: สูงที่สุดในบรรดาเกียร์ทั่วไป เหมาะกับงานที่ต้องการอัตราทดสูงในตัวเดียว


• การใช้งาน: งานที่รอบช้ามากๆ เช่น ชุดขับใบกวาดตะกอน หรือชุดขับใบกวน เป็นต้น


5. Parallel Shaft Gear (เกียร์เพลาแนวขนาน)

เกียร์ฟันเฉียงที่วางเพลา Input และ Output แบบขนานกัน

• ประเภท: มีทั้งแบบ Gearbox อย่างเดียว หรือแบบมอเตอร์เกียร์ประกอบสำเร็จ

• เพลา Output: มีให้เลือกหลากหลาย เช่น เพลาทะลุ, Solid Shaft, เพลาออก 2 ด้าน ฯลฯ

• เหมาะกับ: งานที่ต้องการแรงบิดสูง ไม่ติดข้อจำกัดในเรื่องพื้นที่
• ประสิทธิภาพ : มีประสิทธิภาพสูง เกิดความสูญเสียในระบบน้อย ระบายความร้อนได้ดี


✅ หากลูกค้ามีข้อมูลพื้นฐานตามข้อ 1
สามารถส่งรายละเอียดให้ทางเรา เพื่อประเมินและเลือกขนาดเกียร์ที่เหมาะสมกับงานได้ทันที

🔧 เรามีทีมวิศวกรผู้เชี่ยวชาญ
พร้อมให้คำปรึกษาในการเลือกเกียร์ให้ตรงกับลักษณะการใช้งาน งบประมาณ และข้อจำกัดของระบบ เพื่อให้คุณได้โซลูชันที่คุ้มค่าและมีประสิทธิภาพสูงสุด

📞 ติดต่อเราได้เลย
เรายินดีให้คำแนะนำอย่างมืออาชีพ พร้อมจัดหาเกียร์คุณภาพมาตรฐานอุตสาหกรรม ให้คุณใช้งานได้มั่นใจ
