ศูนย์รวมมอเตอร์ไฟฟ้า มอเตอร์เขย่า มอเตอร์เบรค มอเตอร์กันระเบิด

อุปกรณ์ป้องกันระบบขับเคลื่อน เพื่อยืดอายุเครื่องจักรของคุณ

บริษัท เดอะ วินเนอร์ พาร์ท แอนด์ เซอร์วิส จำกัด

เราคือผู้จำหน่าย อุปกรณ์ Start & Stop Deviceที่ออกแบบมาเพื่อ เพิ่มความปลอดภัย และปกป้องเครื่องจักร ในระบบส่งกำลังของโรงงานอุตสาหกรรมโดยเฉพาะ อุปกรณ์เหล่านี้ช่วยให้การสตาร์ทและหยุดทำงานเป็นไปอย่างนุ่มนวล ลดแรงกระชาก ป้องกันความเสียหาย และยืดอายุการใช้งานของระบบ

ประเภทอุปกรณ์ที่จำหน่าย

📦 Fluid Coupling
ช่วยให้การส่งกำลังจากมอเตอร์ไปยังเครื่องจักรเป็นไปอย่างนุ่มนวล ลดแรงกระชาก และป้องกันการโอเวอร์โหลด (Overload Protection)

📦 Backstop
ลูกปืนหมุนทางเดียว ป้องกันการหมุนย้อนกลับของเพลา เพิ่มความปลอดภัยในระบบ สายพานลำเลียง (Conveyor System)

โซลูชันเพื่อ “ปกป้องระบบขับเคลื่อน” ให้ทำงานได้อย่างมั่นคงและปลอดภัย
ลดแรงกระชาก – ป้องกันความเสียหาย – ยืดอายุการใช้งานเครื่องจักร

👉 อุปกรณ์ Fluid Coupling และ Backstop คือคำตอบสำหรับโรงงานอุตสาหกรรมของคุณ

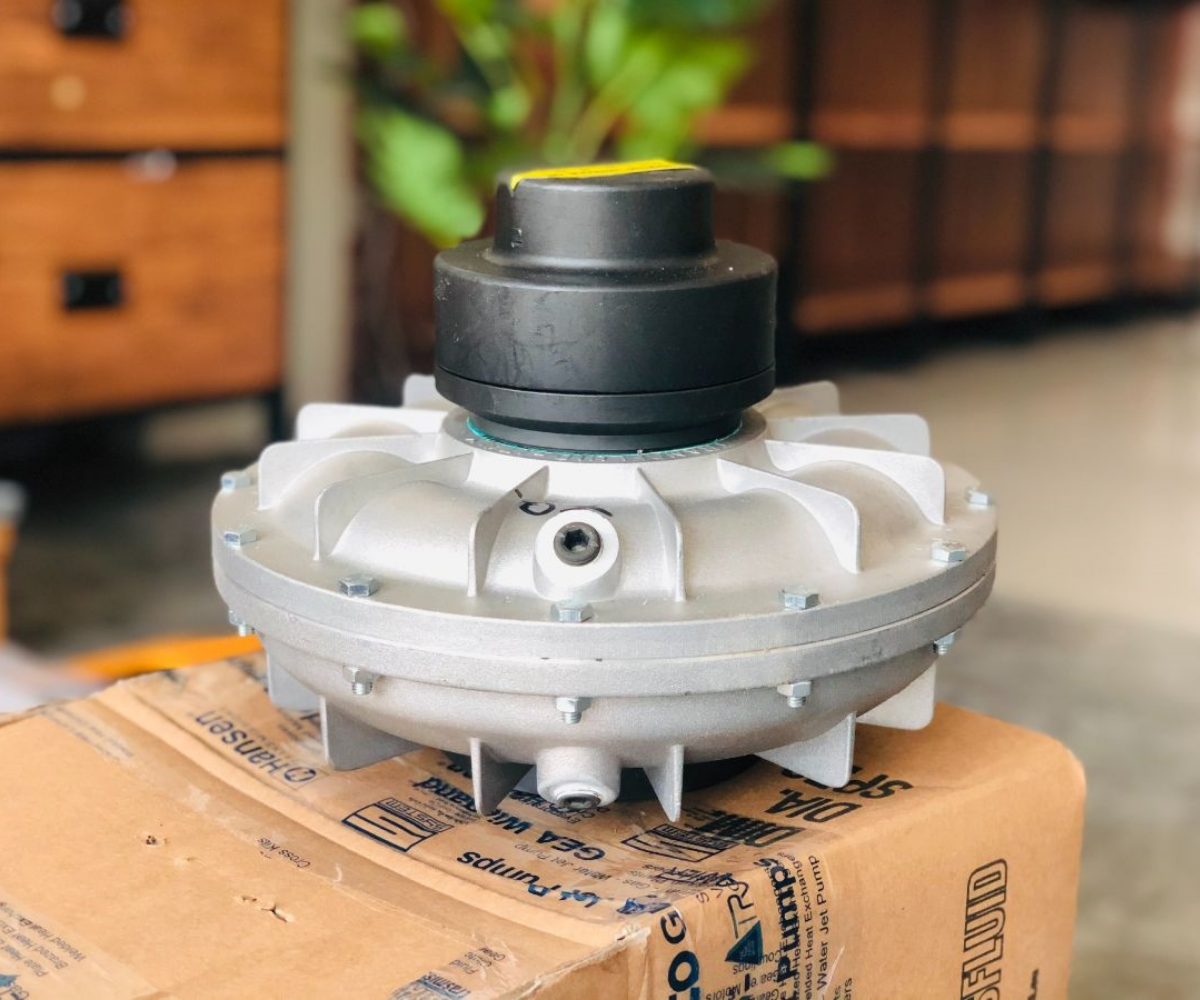

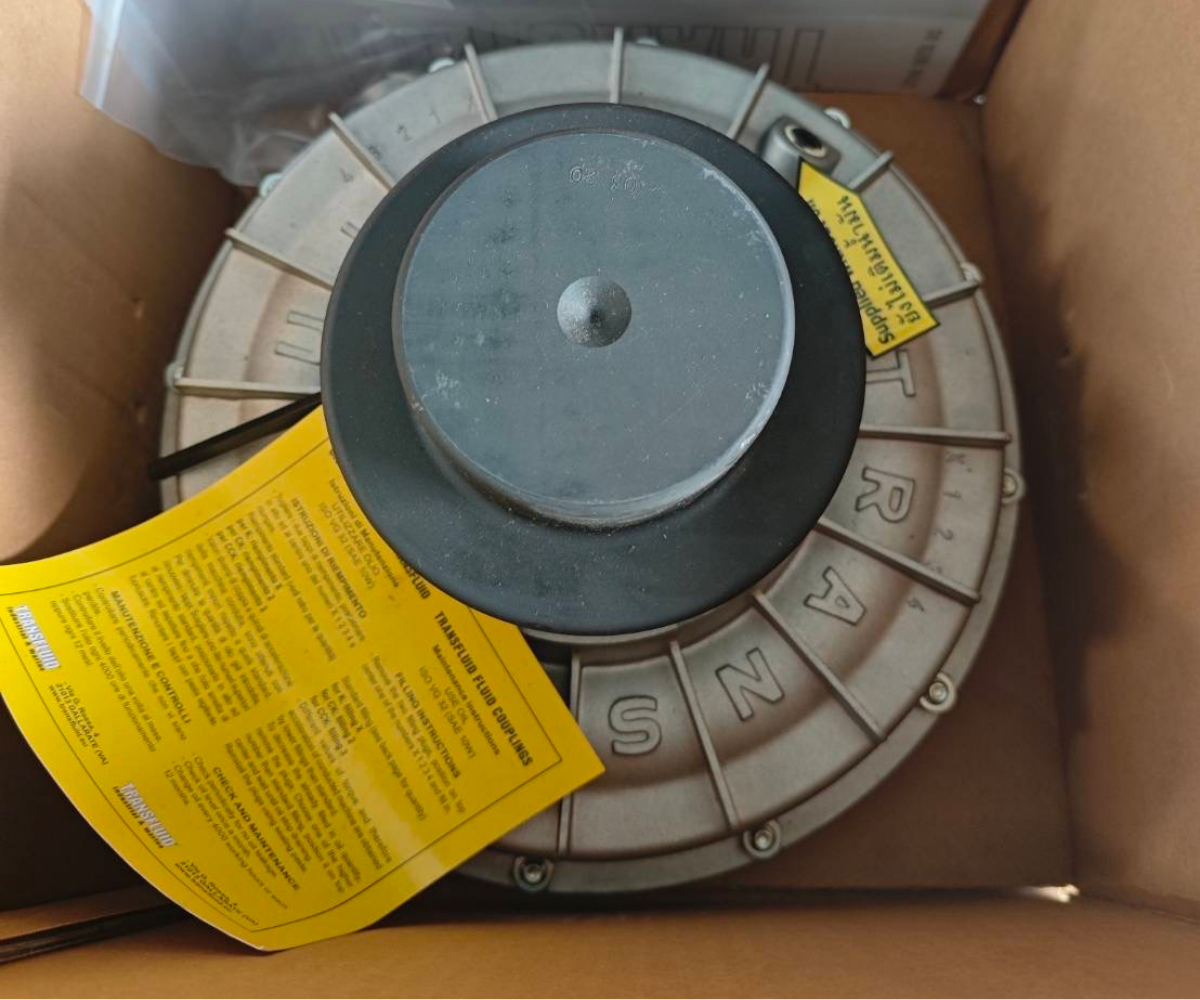

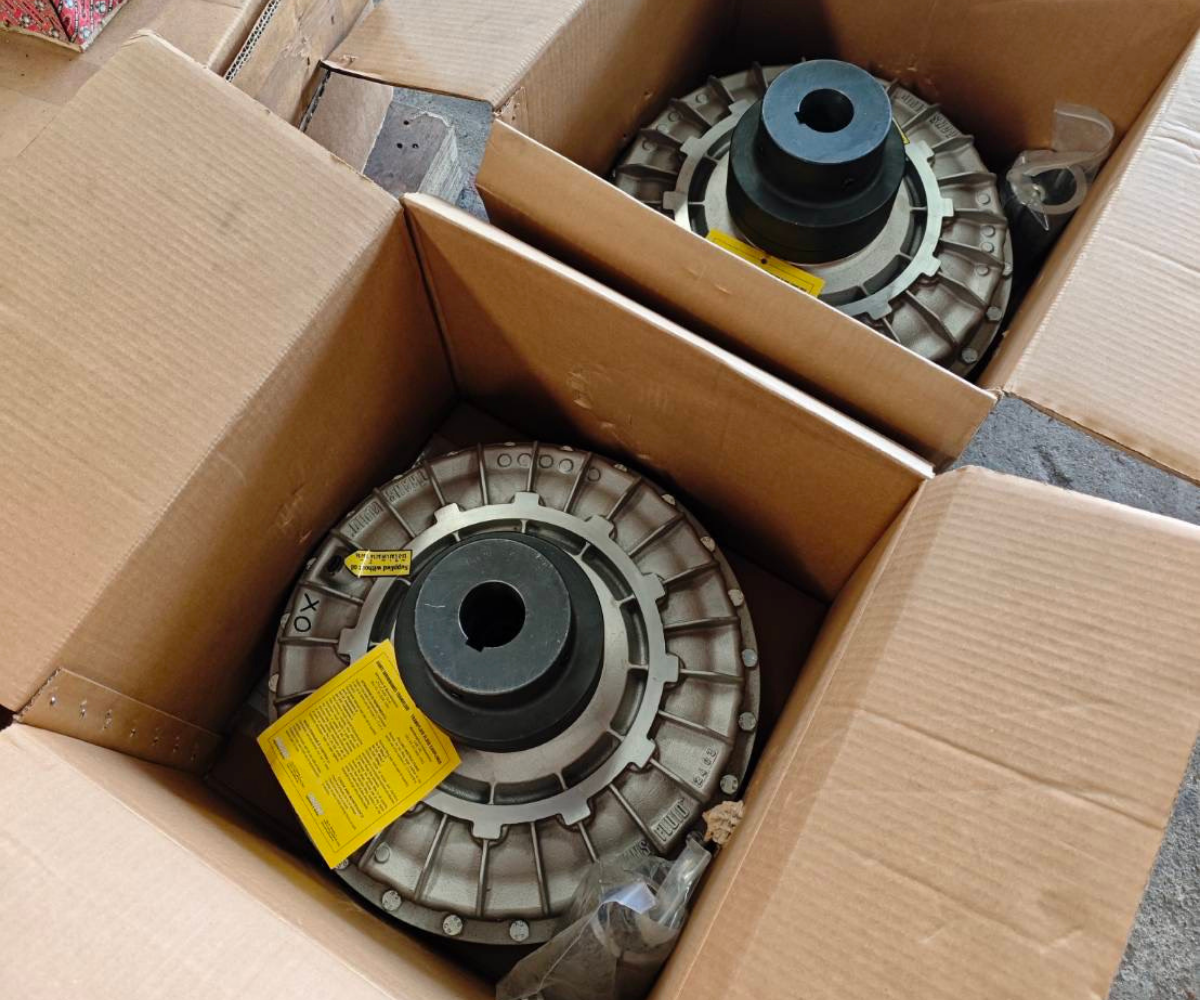

Fluid Coupling

Fluid Coupling คืออะไร?
และทำหน้าที่อะไรในระบบส่งกำลัง

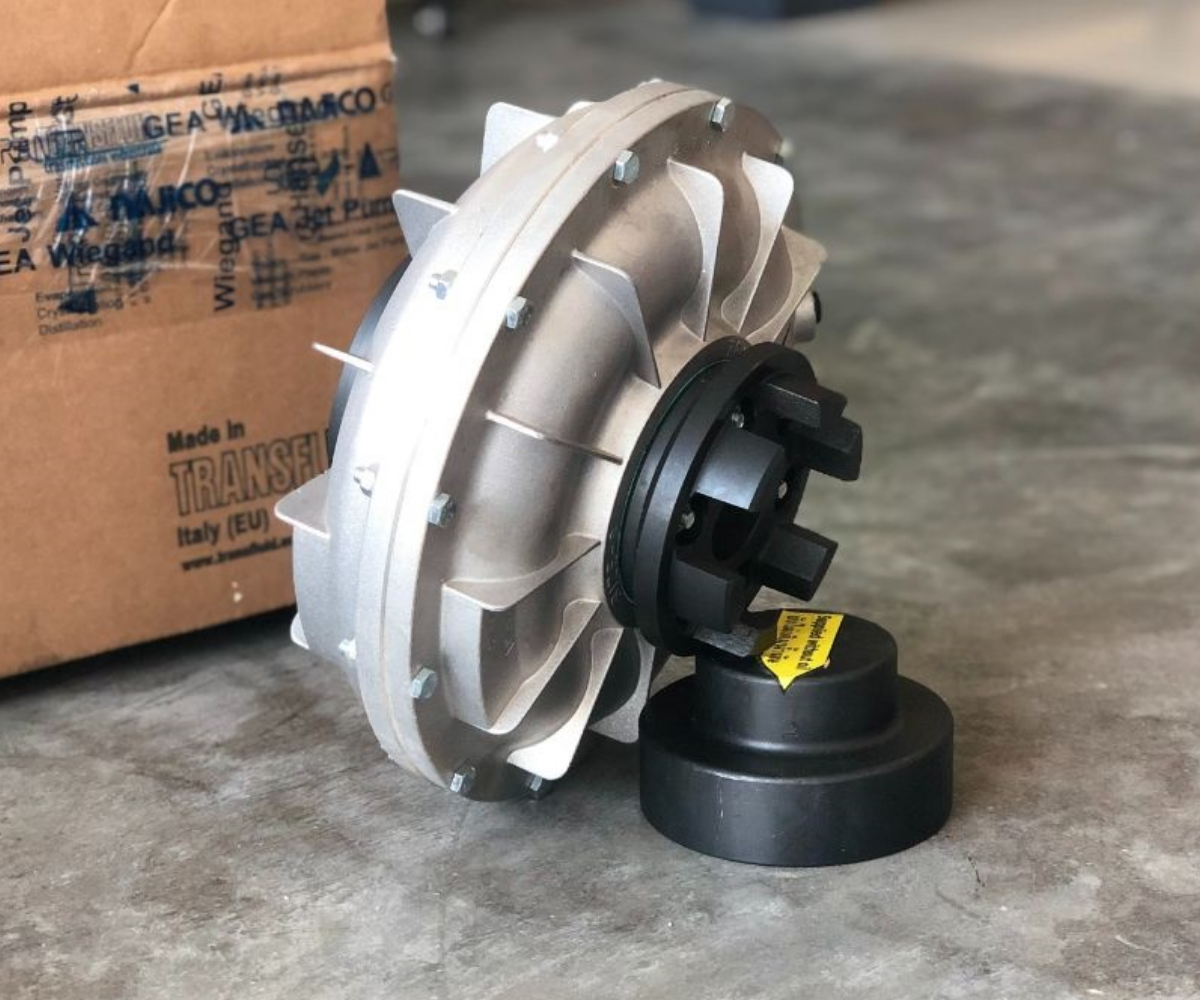

Fluid Coupling หรือ Hydraulic Coupling เป็นอุปกรณ์ถ่ายทอดแรงหมุนระหว่างเพลาโดยใช้หลักการ "ไฮดรอโดนามิก" ผ่านของไหล (เช่น น้ำมัน) แทนการเชื่อมต่อ ทางกลเชิงตรง

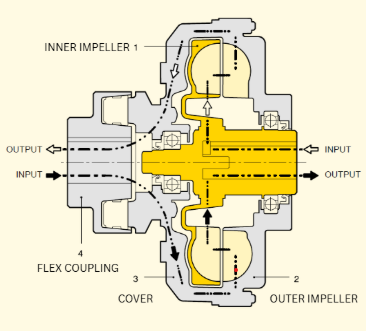

องค์ประกอบหลักของ Fluid Coupling

Fluid Coupling ประกอบด้วยชิ้นส่วนสำคัญ 2 ส่วนหลัก
Inner Impeller (ตัวขับ) ติดตั้งกับเพลาต้นทาง ทำหน้าที่หมุนของไหลให้เกิดการ เคลื่อนที่ภายในเรือน เพื่อส่งต่อพลังงาน
Outer Impeller (ตัวตาม) เชื่อมต่อกับเพลาปลายทาง รับพลังงานจากการไหลของ ของไหล แล้วเปลี่ยนกลับมาเป็นแรงหมุนเพื่อขับเคลื่อนโหลด
ทั้งสองชิ้นส่วนถูกบรรจุอยู่ในเรือนปิด(Cover)ที่มีของไหลอยู่ภายใน โดยไม่มีการสัมผัสกันทางกล จึงช่วยลดการสึกหรอ และเพิ่มความทนทานของระบบ

หลักการทำงานสำคัญ

เมื่อเพลาต้นทางหมุน Inner Impeller จะปั่นของไหลให้หมุนตามไปด้วย เกิดแรงเหวี่ยงและความดันในของไหลที่เพิ่มขึ้นจนส่งต่อไปยัง Outer Impeller ซึ่งจะหมุนตามอย่างนุ่มนวลโดยไม่กระชาก แรงบิดจึงถูกส่งต่ออย่างมีประสิทธิภาพ โดยมีลักษณะการไหลวนของของไหลเป็นตัวกลางในการส่งกำลัง

ข้อดีหลักของ Fluid Coupling ที่คุณควรรู้

Fluid Coupling คืออุปกรณ์ส่งกำลังที่ให้มากกว่าการส่งแรงหมุนจากต้นกำลังไปยังปลายทาง เพราะมันยังช่วย “ปกป้องเครื่องจักร” ให้ทำงานได้ราบรื่นและยืดอายุการใช้งาน ด้วยคุณสมบัติเด่นที่เหนือกว่า เช่น
สตาร์ทนุ่มนวล (Soft Start)
ช่วยลดแรงกระชากขณะเริ่มต้นการทำงาน ป้องกันความ เสียหายต่อมอเตอร์และสายพาน
ป้องกันแรงกระแทก (Overload Protection)
เมื่อเกิดโหลดเกิน ระบบจะลื่นไถลไม่สะสมแรง ทำให้มอเตอร์ไม่พัง
บำรุงรักษาง่าย ใช้งานได้นาน
ไม่มีชิ้นส่วนสัมผัสกันโดยตรง ลดการสึกหรอใช้งานต่อเนื่องได้ยาวนาน
ทนทานต่อสภาพแวดล้อมหนัก
เหมาะกับงานที่มีฝุ่น ความร้อน หรือความชื้นสูง
ควบคุมรอบหรือทอร์คได้
สามารถเลือกปรับค่าการส่งกำลังได้ตามต้องการ เพื่อให้เหมาะกับงานแต่ละประเภท
หากคุณต้องการปรึกษาวิธีเลือก Fluid Coupling ให้เหมาะกับเครื่องจักรของคุณ
📞 ติดต่อทีมวิศวกรของเราได้เลย ยินดีให้คำแนะนำฟรี!

Download File

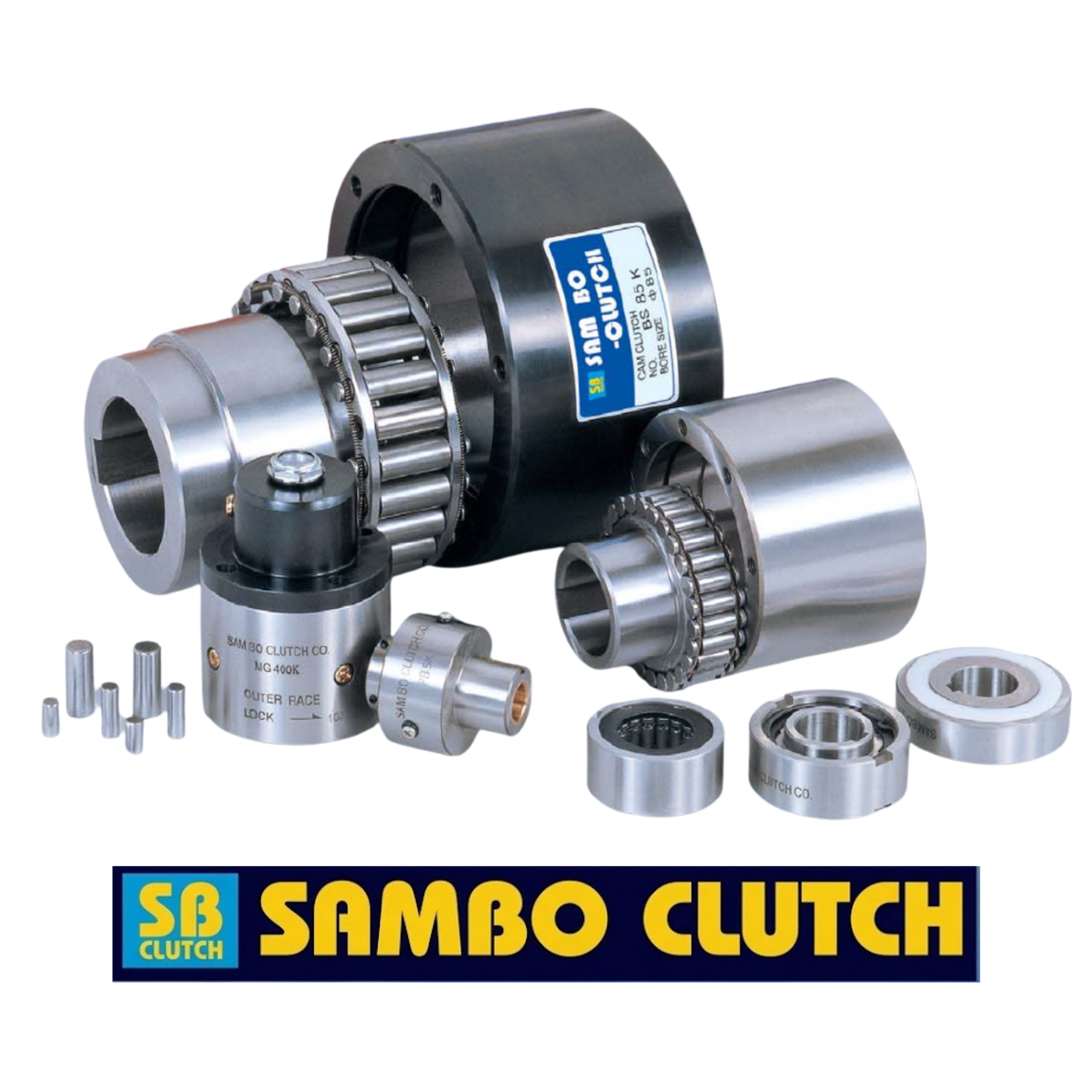

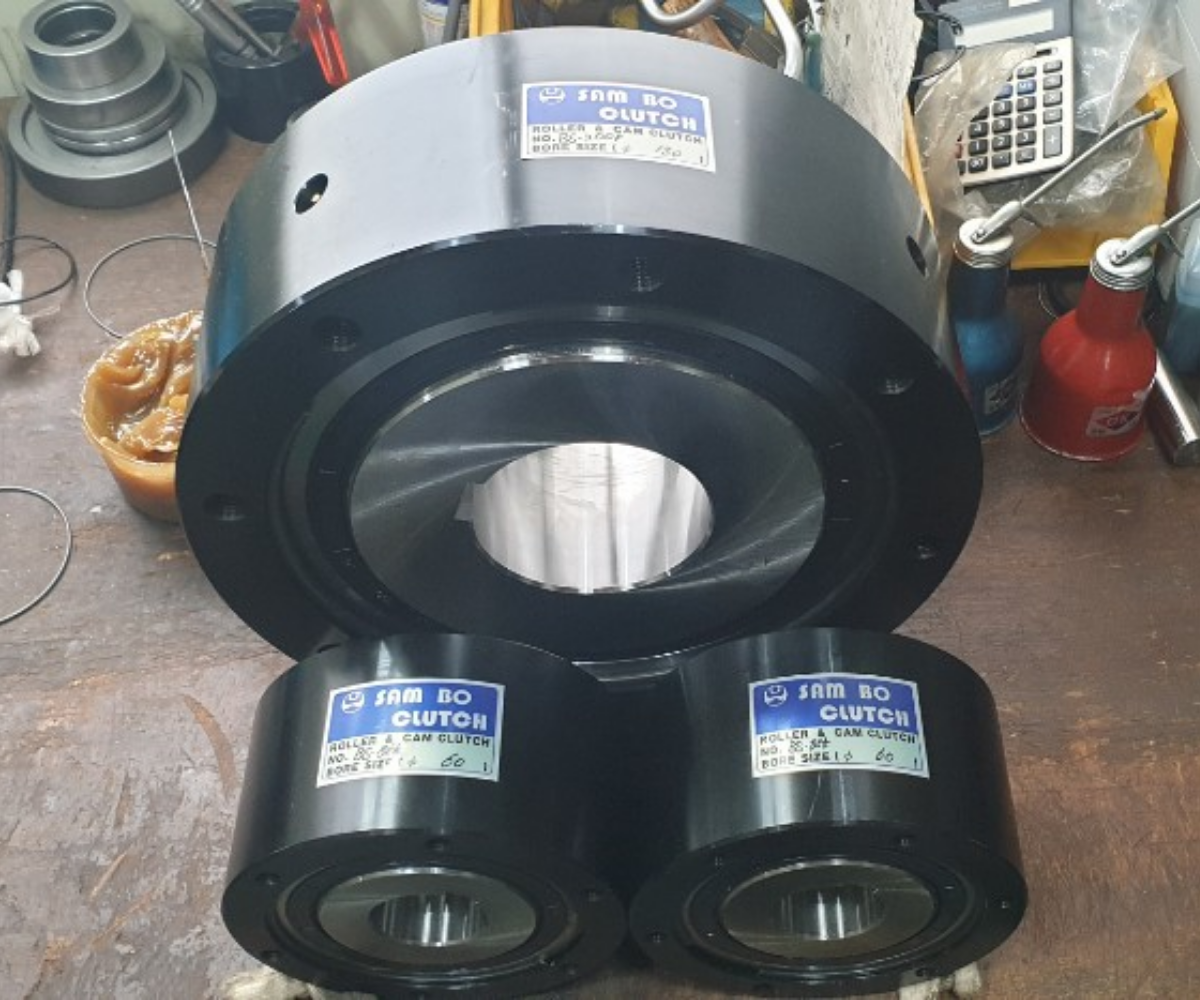

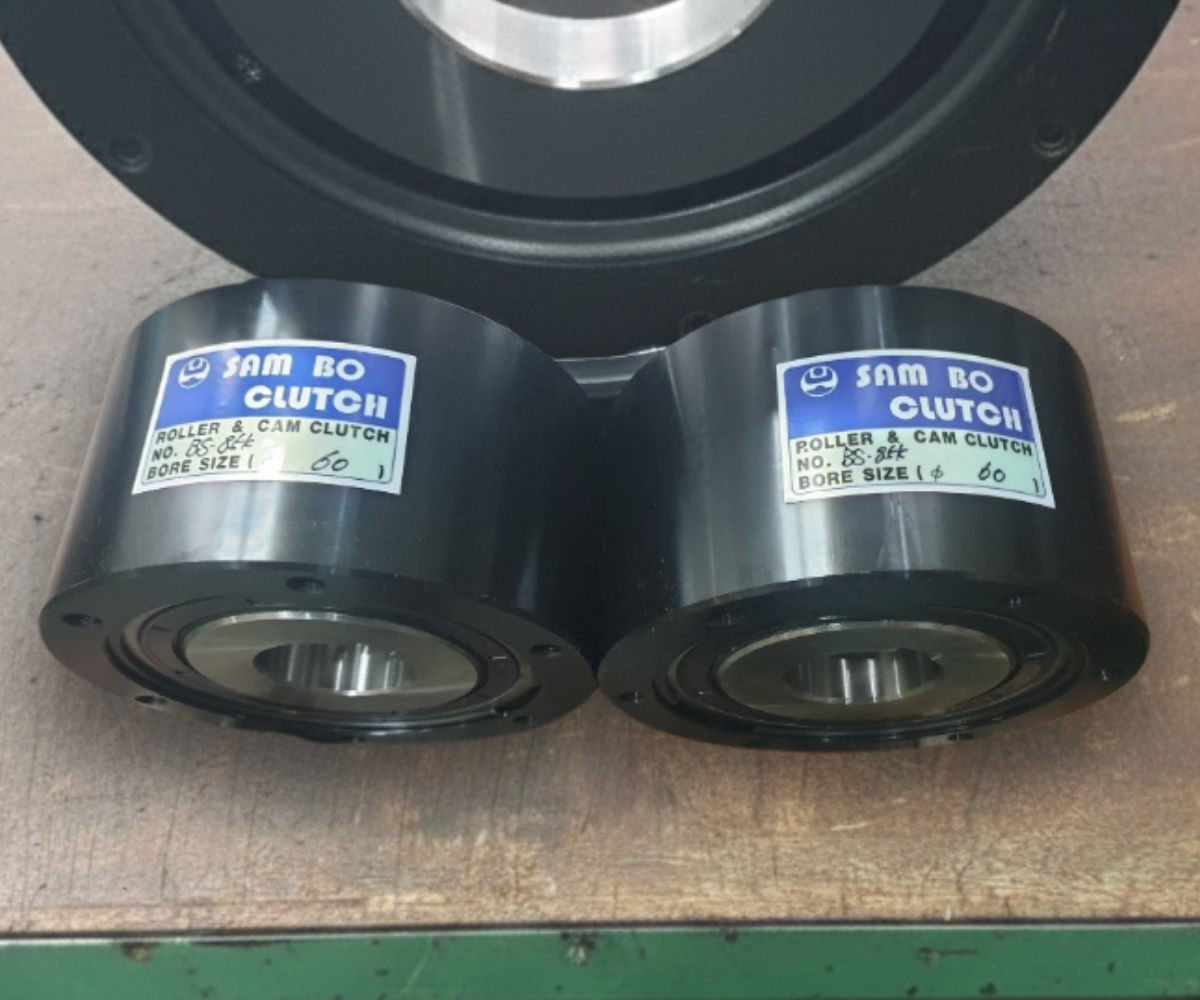

Backstop

Backstop หรือ ลูกปืนหมุนทางเดียว คืออะไร?

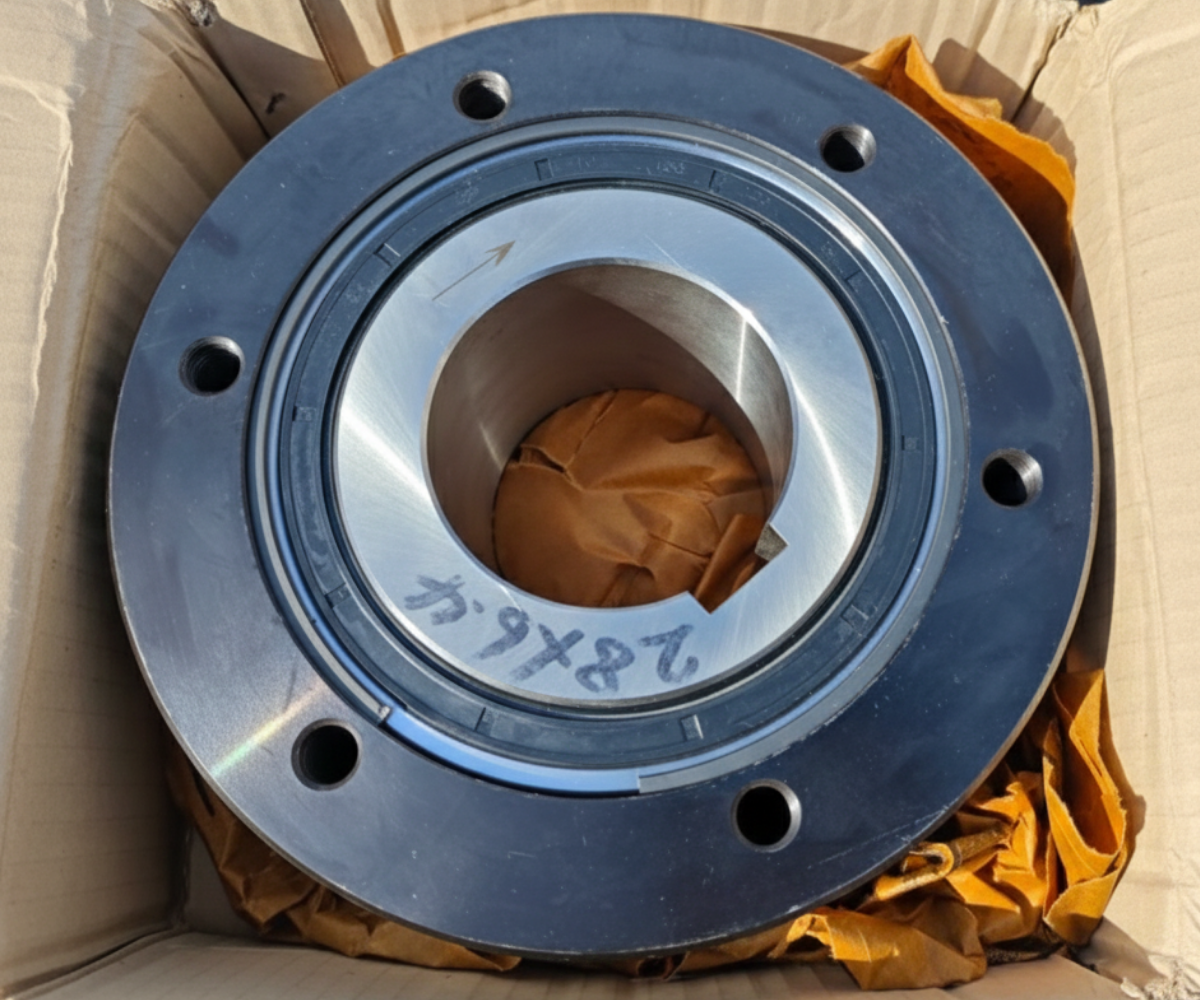

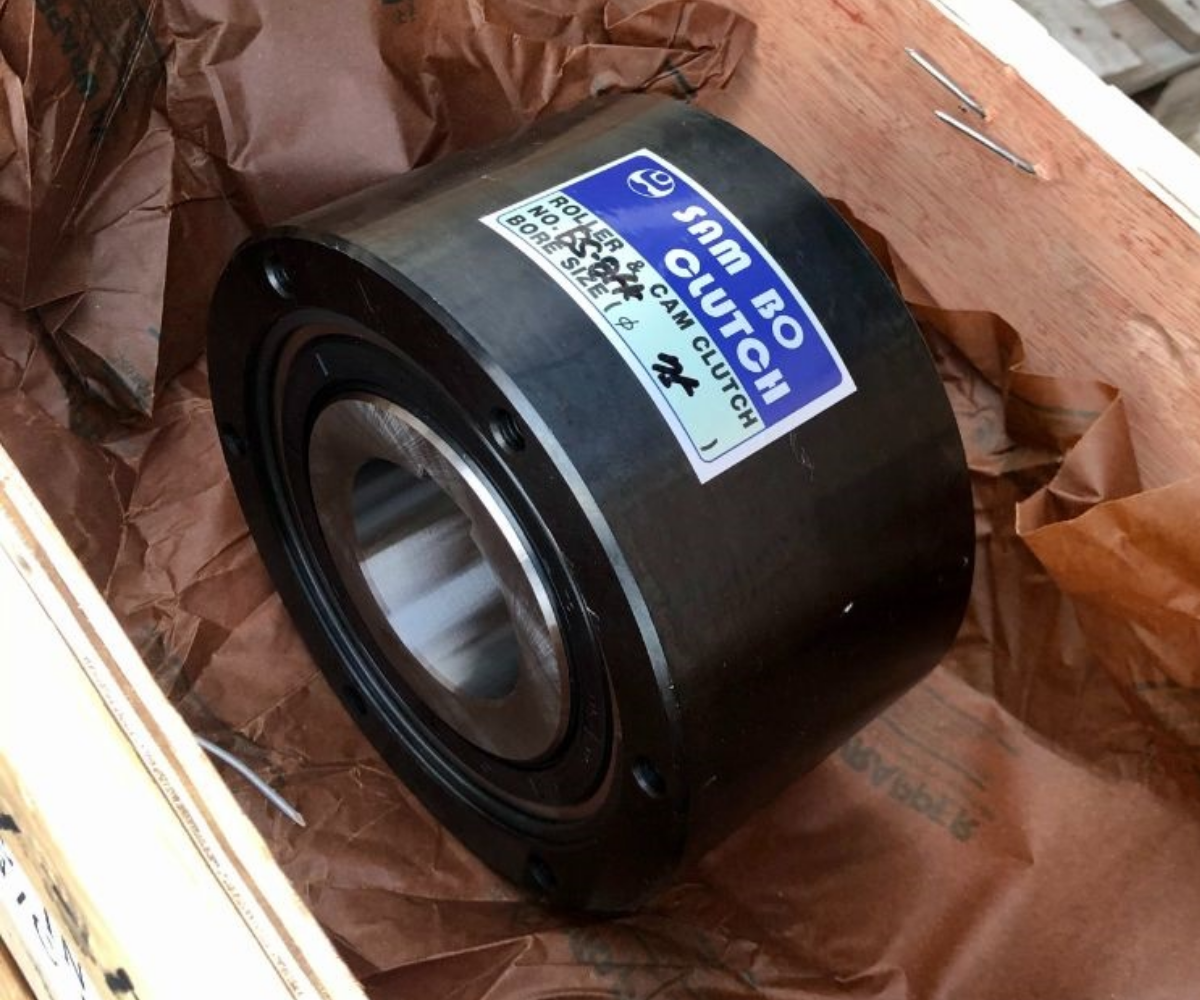

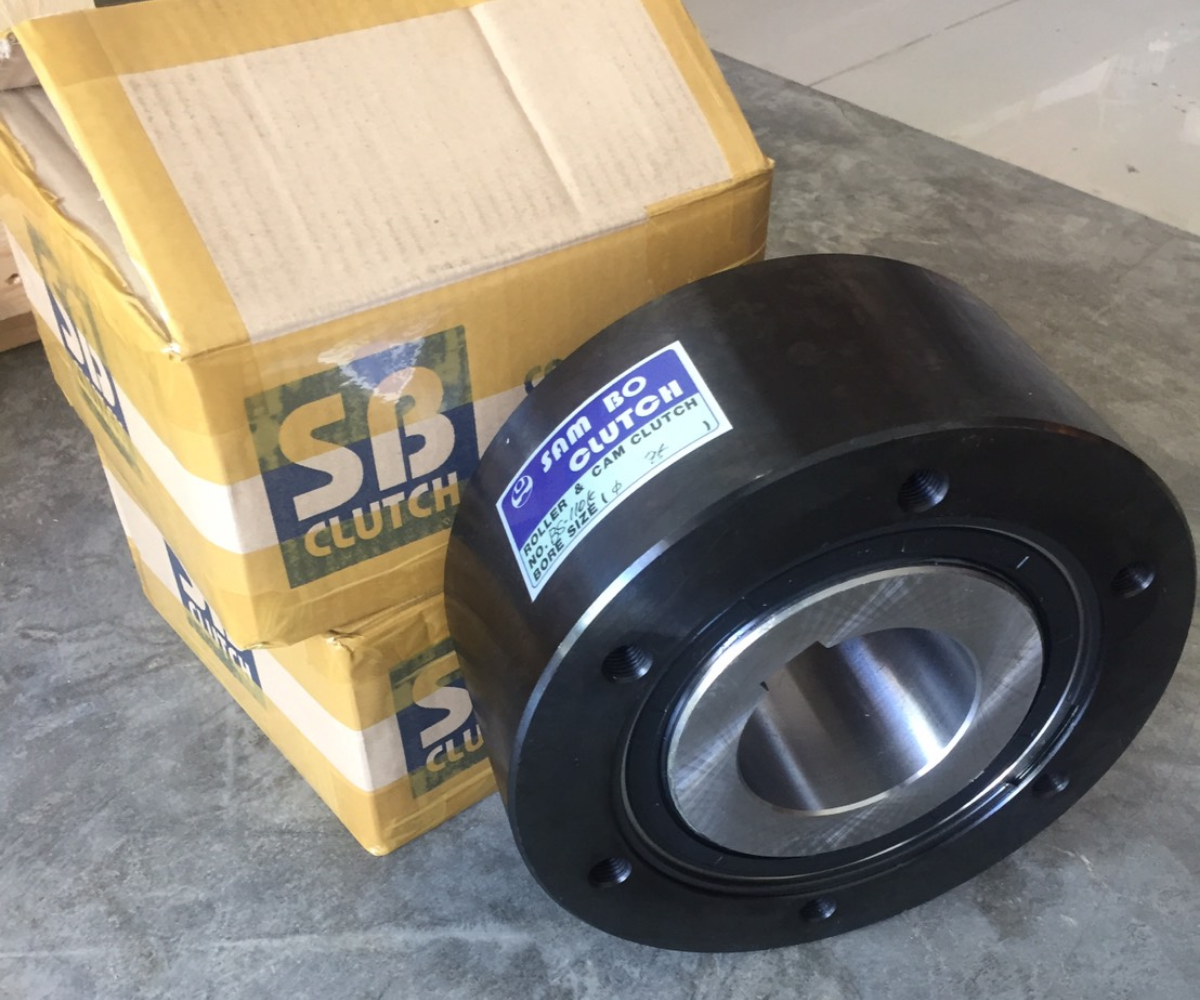

Backstop คือ ลูกปืนหมุนทางเดียว ป้องกันการหมุนย้อนกลับของเพลา มักติดตั้งกับระบบลำเลียงหรืออุปกรณ์หมุนที่ต้องการให้เพลาหมุนไปในทิศทางเดียวเท่านั้น เช่น สายพานลำเลียงในเหมือง หรือโรงงานซีเมนต์

Backstop ทำหน้าที่อะไร?

🔧 ป้องกันการหมุนกลับ
เมื่อเครื่องหยุดทำงาน ระบบจะไม่ไหลย้อน

🛡️ เพิ่มความปลอดภัย
ลดความเสี่ยงของอุบัติเหตุจากการไหลกลับ

⚙️ ช่วยยืดอายุอุปกรณ์
ลดแรงกระแทกและแรงเครียดต่อมอเตอร์หรือเกียร์

🏭 เหมาะกับงานหนัก
ใช้ในงานที่ต้องการความมั่นคงสูง เช่น เหมือง, ปูน, โรงไฟฟ้

ข้อควรรู้ในการเลือกใช้ Backstop อย่างไรให้เหมาะสมกับงาน

Backstop หรืออุปกรณ์ป้องกันการหมุนย้อนกลับ เป็นอุปกรณ์ความปลอดภัยที่ใช้ในระบบส่งกำลัง เพื่อป้องกันไม่ให้เพลาหรือสายพานหมุนย้อนกลับเมื่อหยุดการ ทำงาน เช่น ในระบบลำเลียงที่ลาดเอียง หากไม่มี Backstop อาจทำให้วัสดไหลย้อนลงและเกิดความเสียหายร้ายแรงต่อ เครื่องจักรหรือผู้ใช้งาน

1.เข้าใจลักษณะการทำงานของระบบก่อนเลือก Backstopควรพิจารณาว่า

ระบบของคุณมีโอกาส “หมุนย้อนกลับ” หรือไม่ (เช่น สายพานลำเลียงที่เอียงขึ้น)
มีการเบรกหรือหยุดโหลดบ่อยแค่ไหน
ความเร็วรอบและทิศทางการหมุนของเพลาคืออะไร

หากระบบไม่มีแรงโน้มถ่วงหรือแรงเฉื่อยย้อนกลับ อาจไม่ จำเป็นต้องติดตั้ง Backstop แต่หากมี ควรเลือกให้เหมาะสม กับลักษณะงานอย่างเคร่งครัด
2.กำหนดแรงบิดที่ต้องการป้องกัน (Backstop Torque)
Backstop มีหลายขนาด รองรับแรงบิดได้แตกต่างกัน ดังนั้น

ควรทราบค่าแรงบิดย้อนกลับสูงสุดที่อาจเกิดขึ้นในระบบ
เผื่อค่าความปลอดภัย (Service Factor) ประมาณ 1.5–2 เท่า
ปรึกษาผู้เชี่ยวชาญหากไม่แน่ใจการคำนวณ

3.ความเร็วรอบและตำแหน่งการติดตั้ง
Backstop บางรุ่นถูกออกแบบให้ทำงานที่ความเร็วรอบต่ำ เท่านั้น เช่น ติดตั้งที่เพลาท้ายเกียร์ (Low Speed Backstop) ในขณะที่บางรุ่นออกแบบสำหรับติดตั้งที่เพลามอเตอร์ (High Speed Backstop) ควรเลือกให้ถูกต้องตามจุดติดตั้ง
4.มีให้เลือกแบบ

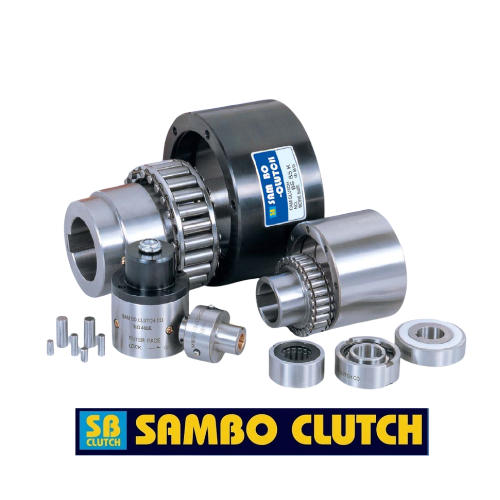

Backstopping คือ "ปล่อยให้หมุนไปข้างหน้าได้" แต่ “จะล็อคทันทีเมื่อมีการหมุนย้อนกลับ”
Indexing คือ การเคลื่อนที่แบบ “ไป–กลับ” แปลงให้กลายเป็นการหมุน “ทางเดียวแบบเป็นจังหวะ”
Overrunning คือ ปล่อยให้เพลาทางออกหมุนอิสระได้ แม้ต้นกำลังหยุดทำงาน และป้องกันการย้อนแรงกลับไป ทำลายชุดเกียร์

5.การบำรุงรักษาและการติดตั้ง
ควรเลือก Backstop ที่

ติดตั้งง่าย ไม่ซับซ้อน
มีการปิดผนึกดี ป้องกันฝุ่นและความชื้น
มีชิ้นส่วนหล่อลื่นภายในหรือไม่ต้องหล่อลื่นก็ได้ (Maintenance-Free)

ไม่แน่ใจว่าควรเลือก Backstop แบบไหนให้เหมาะกับงาน?
✅ ทีมงานของเรามีวิศวกรผู้เชี่ยวชาญ
พร้อมให้คำแนะนำครบถ้วน
✅ ติดต่อเรา เพื่อขอคำปรึกษา
หรือส่งรายละเอียดระบบของคุณ
✅ ให้เราช่วยเลือก Backstop ที่มั่นใจได้
ทั้งในด้านความปลอดภัยและความคุ้มค่า
